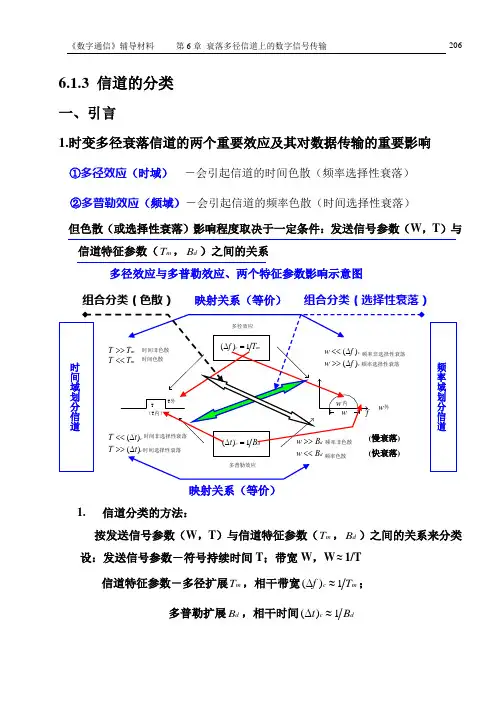

引言 由于多径和移动台运动等影响因素，使得移动信道对传输信号在时间、频率和角度上造成了色散，如时间色散、频率色散、角度色散等等，因此多径信道的特性对通信质量有着至关重要的影响，而多径信道的包络统计特性成为我们研究的焦点。根据不同无线环境，接收信号包络一般服从几种典型分布，如瑞利分布、莱斯分布和Nakagami-m分布。在本文中，专门针对服从瑞利分布的多径信道进行模拟仿真，进一步加深对多径信道特性的了解。 仿真原理 1、瑞利分布简介 环境条件： 通常在离基站较远、反射物较多的地区，发射机和接收机之间没有直射波路径，存在大量反射波；到达接收天线的方向角随机且在（0~2π）均匀分布；各反射波的幅度和相位都统计独立。 幅度、相位的分布特性： 包络 r 服从瑞利分布，θ在0～2π内服从均匀分布。瑞利分布的概率分布密度如图1所示： 图1 瑞利分布的概率分布密度 2、多径衰落信道基本模型
根据ITU-RM.1125标准，离散多径衰落信道模型为 () 1()()()N t k k k y t r t x t τ==-∑%% (1) 其中,()k r t 复路径衰落，服从瑞利分布; k τ是多径时延。 多径衰落信道模型框图如图2所示： 图2 多径衰落信道模型框图 3、产生服从瑞利分布的路径衰落r(t) 利用窄带高斯过程的特性，其振幅服从瑞利分布，即 ()r t = （2） 上式中，()c n t 、()s n t 分别为窄带高斯过程的同相和正交支路的基带信号。 首先产生独立的复高斯噪声的样本，并经过FFT 后形成频域的样本，然后与S （f ）开方后的值相乘，以获得满足多普勒频谱特性要求的信号，经IFFT 后变换成时域波形，再经过平方，将两路的信号相加并进行开方运算后，形成瑞利衰落的信号r(t)。如下图3所示: 图3 瑞利衰落的产生示意图 其中，
实验一 瑞利信道的仿真 一 引言：瑞利信道介绍 瑞利衰落信道（Rayleigh fading channel ）是一种无线电信号传播环境的统计模型。这种模型假设信号通过无线信道之后，其信号幅度是随机的，即“衰落”，并且其包络服从瑞利分布。[1] 瑞利分布就是两个独立的高斯分布的平方和的开方一个信号都是分为正交的两部分，而每一部分都是多个路径信号的叠加，当路径数大于一定数量的时候，他们的和就满足高斯分布。而幅度就是两个正交变量和的开平方，就满足瑞利分布了。[2] 二 实验目的： 用MATLAB 软件仿真瑞利信道，产生瑞利信道的随机数，画出产生瑞利数据的CDF 和PDF ，并求瑞利数据的均植和方差。 三 实验内容： 1、实验原理： 一个随机二维向量的两个分量呈独立的、有着相同的方差的正态分布时，这个向量的模呈瑞利分布，两个正交高斯噪声信号之和的包络服从瑞利分布。信道符合瑞利分布，做出概率密度函数曲线。这里又到了瑞利分布的概率密度函数 2 22()exp() 0r 2r r p r σσ=-≤≤∞运用公式验证瑞利信道是符合瑞利分布的。 2、程序框图
3、源程序代码 % parameters setting clc; n=0:0.1:10; sigma=1; N=100000; x=randn(1,N); y=randn(1,N); M=x+j*y; r=sqrt(sigma*(x.^2+y.^2)); % q=1-exp((-(x.^2+y.^2))/(2*sigma*sigma)); % step=0.1; %range=0:step:3; h=hist(r,n); fr_approx=h/(0.1*sum(h)); pijun=sum(r)/N; junfanghe=(r-pijun).^2; junfang=sum(junfanghe)/N; u=0; % w=hist(q,n); % fr_approx1=-w/(0.1*sum(w)); % Calculate the CDF &Drawing cdf=raylcdf(n,sigma); subplot(3,1,1); plot(n,cdf); % hold on; % plot(n,fr_approx1,'ko'); % Calculate the PDF & Drawing title('Normal cumulative distribution'); pdf=raylpdf(n,sigma); subplot(3,1,2); plot(n,pdf); title('Normal probability density'); hold on; plot(n,fr_approx,'ko'); axis([0 8 0 1]) wucha=fr_approx-pdf; subplot(3,1,3); plot(n,wucha); title('wucha'); % Generate the randoms & Calculate the mean, covariance R=raylrnd(sigma,1,1000); % subplot(3,1,3);
实验二信道与眼图实验 一、实验目的 1、掌握用眼图来定性评价基带传输系统性能。 2、掌握信道与眼图模块的使用方法。 二、实验内容 1、信号送入高斯白噪信道，调节噪声功率大小，观测信道输出。 2、数字基带传输信道观测眼图。 三、实验仪器 1、信号源模块一块 2、信道与眼图模块一块 3、20M双踪示波器一台 4、虚拟仪器（选配）一块 5、频谱分析仪一台 四、实验原理 1、高斯白噪 本实验中我们用伪随机序列模拟高斯白噪声。伪随机噪声具有类似于随机噪声的一些统计特性，同时又便于重复产生和处理。由于它具有随机噪声的优点，又避免了它的缺点，因此获得了日益广泛的实际应用。目前广泛应用的伪随机噪声都是由数字电路产生的周期序列（经滤波等处理后）得到的。我们把这种周期序列称为伪随机序列。通常产生伪随机序列的电路为一反馈移存器。它又可分为线性反馈移存器和非线性反馈移存器两类。 由线性反馈移存器产生出的周期最长的二进制数字序列称为最大长度线性反馈移存器序列，通常简称为m序列。由于m序列的均衡性、游程分布、自相关特性和功率谱与上述随机序列的基本性质很相似，所以通常认为m序列属于伪噪声序列或伪随机序列。用m序列的这一部分频谱作为噪声产生器的噪声输出，虽然这种输出是伪噪声，但是多次进行某一测量，都有较好的重复性。将m序列进行滤波，就可取得上述功率谱均匀的部分作为输出。 实验中，“噪声功率调节”旋转电位器用来控制叠加在信号上的噪声功率的大小。 2、传输畸变和眼图 一个实际的基带传输系统，尽管经过了精心的设计，但要使其传输特性完全符合理想情况是困难的，甚至是不可能的。因此，码间干扰也就不可能避免。我们知道，码间干扰问题与发送滤波器特性、信道特性、接收滤波器特性等因素有关，因而计算由于这些因素所引起的误码率就非常困难，尤其在信道特性不能完全确知的情况下，甚至得不到一种合适的定量分析方法。眼图就是一种能够方便地估计系统性能的实验手段。这种方法的具体做法是：用一个示波器跨接在接收滤波器的输出端，然后调整示波器水平扫描周期，使其与接收码元的周期同步。这时就可以从示波器显示的图形上观察出码间干扰和噪声的影响，从而估计出系统性能的优劣程度。所谓眼图就是指示波器显示的图形，因为在传输二进制信号波形时，它很像人的眼睛。 为了说明眼图和系统性能之间的关系，我们把眼图简化为一个模型，如图2-1所示。该图表述了下列意思： （1）眼图张开部分的宽度决定了接收波形可以不受串扰影响而抽样、再生的时间间隔。

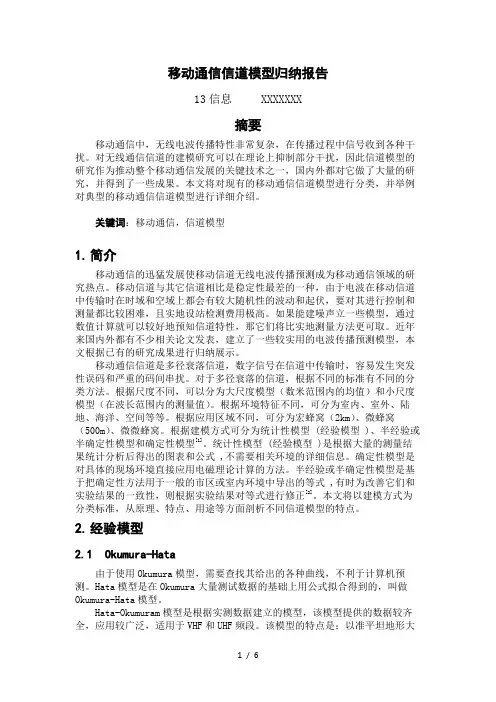

摘要 移动通信最近几年得到了突飞猛进的发展，人们对无线信道的研究也成了当前通信行业的主题，特别是对无线信道的建模与仿真也受到了许多学者的关注,在这个领域的研究也取得了很大成果。无线信道模型分为自由空间模型、无线视距模型和经验模型，本文首先研究了无线信道模型的特点，建立了无线信道的的模型，对自由空间模型和经验模型Okumura-Hata 模型、COST-231 Hata模型以及COST231-WI模型进行了比较，并将其用Matlab软件仿真，对仿真结果进行了分析。 关键字：无线信道、Hata模型、COST231-WI模型
Abstract Mobile communication several years obtained the development recently which progresses by leaps and bounds, The people have also become the current correspondence profession subject to the wireless channel research. Specially has also received many scholars' attention to the wireless channel modeling and simulation, Has also yielded the very big result in this domain research. Wireless channel model is divided into free space model, the wireless line of sight and empirical model, this paper studied the characteristics of wireless channel model is established radio channel model, on the free space model and empirical model Okumura-Hata model, COST-231 Hata model and COST231-WI model were compared, using Matlab software to simulate, the simulation results are analyzed. Keywords: Wireless channel, Hata model, COST231-WI model
实验三、白噪声信道模拟实验 一、实验目的 1、了解白噪声产生原因。 2、了解多径干扰对信号的影响。 二、实验内容 观察白噪声对信号的干扰。 三 、基本原理 在移动通信中，严重影响移动通信性能的主要噪声与干扰大致可分为3类：加性正态白噪声、多径干扰和多址干扰。 这里加性是指噪声与信号之间的关系服从叠加原理的线性关系，正态则是指噪声分布遵从正态（高斯）分布，而白则是指频谱是平坦的，仅含有这类噪声的信道一般文献上称为AWGN信道。这类噪声是最基本的噪声，非移动信道所特有，一般简称这类噪声为白噪声。这类噪声以热噪声、散弹噪声及宇宙噪声为代表，其特点是，无论在时域内还是在频域内它们总是普遍存在和不可避免的。 热噪声是在电阻一类导体中，自由电子的布朗运动引起的噪声。导体中的每一个自由电子由于其热能而运动。电子运动的途径，由于和其他粒子碰撞，是随机的和曲折的，即呈现布朗运动。所有电子运动的总结果形成通过导体的电流。电流的方向是随机的，因而其平均值为零。然而，电子的这种随机运动还会产生一个交流电流成分。这个交流成分称为热噪声。 散弹噪声是由真空电子管和半导体器件中电子发射的不均匀性引起的。散弹噪声的物理性质可由平行板二极管的热阴极电子发射来说明。在给定的温度下，二极管热阴极每秒发射的电子平均数目是常数，不过电子发射的实际数目随时间是变化的和不能预测的。这就是说，如果我们将时间轴分为许多等间隔的小区间，则每一小区间内电子发射数目不是常量而是随机变量。因此，发射电子所形成的电流并不是固定不变的，而是在一个平均值上起伏变化。总电流实际上是许多单个电子单独作用的总结果。由于从阴极发射的每一个电子可认为是独立出现的，且观察表明，每1安培多平均电流相当于在1秒钟内通过约6×1018个电
移动通信瑞利衰落信道建模及仿真 信息与通信工程学院 09211123班 09212609 蒋砺思 摘要：首先分析了移动信道的表述方法和衰落特性，针对瑞利衰落，给出了Clarke模型，并阐述了数学模型与物理模型之间的关系，详细分析了Jakes仿真方法，并用MATLAB进行了仿真，并在该信道上实现了OFDM仿真系统，仿真曲线表明结果正确，针对瑞利衰落的局限性，提出了采用Nakagami-m分布作为衰落信道物理模型，并给出了新颖的仿真方法。 关键词：信道模型；Rayleigh衰落；Clarke模型；Jakes仿真；Nakagami-m分布及仿真 一．引言 随着科学技术的不断进步和经济水平的逐渐提高，移动通信已成了我们日常生活中不可缺少的必备品。然而，移动通信中的通话常常受到各种干扰导致话音质量的不稳定。本文应用统计学及概率论相关知识对移动通信的信道进行建模仿真和详尽的分析。 先来谈谈移动通信的发展历史和发展趋势。所谓通信就是指信息的传输、发射和接收。人类通信史上革命性的变化是从电波作为信息载体（电信）开始的，近代电信的标志是电报的诞生。为了满足人们随时随地甚至移动中通信的需求，移动通信便应运而生。所谓移动通信是指通信的一方或双方处于移动中，其传播媒介是无线电波，现代移动通信以Maxwel1理论为基础，他奠定了电磁现象的基本规律；起源于Hertz的电磁辐射，他认识到电磁波和电磁能量是可以控制发射的，而Marconi无线电通信证实了电磁波携带信息的能力。第二次世界大战结束后，开始了建立公用移动通信系统阶段。这第一代移动通信系统最大缺点是采用模拟技术，频谱利用律低，容量小。90年代初，各国又相继推出了GSM等第二代数字移动通信系统，其最大缺点是频谱利用率和容量仍然很低，不能经济的提供高速数据和多媒体业务，不能有效地支持Internet业务。90年代中期以后，许多国家相继开始研究第三代移动通信系统，目前，我国及其他国家已开始了第四代移动通信的研究。相比之前的系统，3G或4G有以下一些特点：1.系统的国际通用性：全球覆盖和漫游。2.业务多样性，提供话音、数据和多媒体业务，支持高速移动。3.频谱效率高，容量大。4.提供可变速率业务，具有QoS保障。在3G或4G的发展中，一个核心问题就是系统的高速数据传输与信道衰落之间的矛盾。从后面的分析中，我们会看到多径衰落是影响移动通信质量的重要因素，而高速数据传输和移动终端高速移动会加剧多径衰落，因此，抗衰落是3G或4G的重要技术，对移动信道的研究是抗衰落的基础，建模及仿真是研究衰落信道的基本方法之一。 再来看看移动通信系统组成及移动信道特点。移动通信组成如图（1）所示，包括信源、信道、信宿，无线信道是移动通信系统的重要
多径信道仿真实验报告 一、AM 、DSB 调制及解调 要求：用matlab 产生一个频率为1Hz ，功率为1的余弦信源()m t ，设载波频率 10c Hz ω=，02m =,试画出： AM 及DSB 调制信号的时域波形； 1 2 3 4 567 8 9 10 t AM 时域波形图 1 2 3 4 56 7 8 9 10 t DSB 时域波形图 0100200300400 500600700 8009001000 N AM 频谱图 100 200 300 400 500600 700 800 900 1000 N DSB 频谱图
● 采用相干解调后的AM 及DSB 信号波形； 1002003004005006007008009001000 AM 波 100200300400500600700800900 1000 -1.5-1 -0.5 0.5 1 1.5 DSB 波 ● AM 及DSB 已调信号的功率谱；
1002003004005006007008009001000 5 10 5 AM 波功率谱 01002003004005006007008009001000 5 1015x 10 4 DSB 波功率谱 调整载波频率及m0，观察分的AM 的过调与DSB 反相点现象。
在接收端带通后加上窄带高斯噪声，单边功率谱密度 00.1 n ，重新解调。%% 加噪解调 noise=wgn(1,length(sAM),0.2); %高斯噪声 h2=fir1(100,[2*8.9/100,2*11.1/100]); %带通滤波器设计 znoise=conv(noise,h2); %窄带高斯噪声 sAM2=sAM+znoise(101:end); sDSB2=sDSB+znoise(101:end); spAM2=sAM2.*ct; spDSB2=sDSB2.*ct; b=fir1(100,0.12*2); sdAM2=filter(b,1,spAM2); sdAM_2=2.*sdAM2-m0; sdAM__2=sdAM_2(50:end); %去暂态 figure(6); plot(sdAM__2,'r');hold on; plot(mt); legend('加噪解调后','原信号');title('AM波');
简单模型2种：常量（Constant ）模型和纯多普勒模型 1. 常量（Constant ）模型： 常量模型既没有衰落，也没有多普勒频移，适用于可预测的固定业务无线信道。其幅度分布的概率密度函数（PDF ）为： 0(r)A (r r ) p δ=- 式中r 为信道响应的幅度，A 为概率常数。 常量模型的多普勒谱为： ()db d f P B f δ= 式中fd 为最大多普勒频移，f 为基带频率，B 为常数。 2. 纯多普勒模型： 纯多普勒模型无衰落，但有多普勒频移，适用于可预测的移动业务无线信道。其幅度分布与常量模型相同，多普勒谱为： ()x db d d f f P C f f δ=-，C 为常数。 由于移动通信中移动台的移动性，无线信道中存在多普勒效应。在移动通信中，当移动台移向基站时，频率变高，远离基站时，频率变低。我们在移动通信中要充分考虑“多普勒效应”。虽然，由于日常生活中，我们移动速度的局限，不可能会带来十分大的频率偏移，但是这不可否认地会给移动通信带来影响，为了避免这种影响造成我们通信中的问题，我们不得不在技术上加以各种考虑。也加大了移动通信的复杂性。 3. 瑞利模型： 瑞利衰落信道（Rayleigh fading channel ）是一种无线电信号传播环境的统计模型。这种模型假设信号通过无线信道之后，其信号幅度是随机的，即“衰落”，并且其包络服从瑞利分布。这一信道模型能够描述由电离层和对流层反射的短波信道，以及建筑物密集的城市环境。瑞利衰落只适用于从发射机到接收机不存在直射信号（LoS ，Line of Sight ）的情况，否则应使用莱斯衰落信道作为信道模型。在无线通信信道环境中，电磁波经过反射折射散射等多条路径传播到达接收机后，总信号的强度服从瑞利分布。 同时由于接收机的移动及其他原因，信号强度和相位等特性又在起伏变化， 故称为瑞利衰落。
封面： 题目：瑞利衰落信道仿真实验报告
题目：MATLAB仿真瑞利衰落信道实验报告 引言 由于多径效应和移动台运动等影响因素，使得移动信道对传输信号在时间、频率和角度上造成了色散，即时间色散、频率色散、角度色散等等，因此多径信道的特性对通信质量有着重要的影响，而多径信道的包络统计特性则是我们研究的焦点。根据不同无线环境，接收信号包络一般服从几种典型分布，如瑞利分布、莱斯分布等。在此专门针对服从瑞利分布的多径信道进行模拟仿真，进一步加深对多径信道特性的了解。 一、瑞利衰落信道简介： 瑞利衰落信道（Rayleigh fading channel）是一种无线电信号传播环境的统计模型。这种模型假设信号通过无线信道之后，其信号幅度是随机的，即“衰落”，并且其包络服从瑞利分布。 二、仿真原理 （1）瑞利分布分析 环境条件： 通常在离基站较远、反射物较多的地区，发射机和接收机之间没有直射波路径（如视距传播路径），且存在大量反射波，到达接收天线的方向角随机的（（0~2π）均匀分布），各反射波的幅度和相位都统计独立。 幅度与相位的分布特性： 包络 r 服从瑞利分布，θ在0～2π内服从均匀分布。瑞利分
布的概率分布密度如图2-1所示： 00.51 1.52 2.53 00.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 图2-1 瑞利分布的概率分布密度 （2）多径衰落信道基本模型 离散多径衰落信道模型为 ()1()()() N t k k k y t r t x t τ==-∑ 其中,()k r t 复路径衰落，服从瑞利分布; k τ是多径时延。 多径衰落信道模型框图如图2-2所示：
实验七信道编码仿真实现 班级：08电子信息工程二班 实验人：马华臣 一、实验目的 理解信道编码的思想，掌握信道编码的编程实现原理及技术。 二、实验内容 1．随机产生二进制信源消息序列。 产生随机数的方法与前面类似，利用srand( (unsigned)time( NULL ) )和rand()函数模拟产生随机数。 2．利用信道编码方法进行编译码。 信道的编译码分三部分，即编码部分，信道模拟部分，译码部分。编码部分采用汉明编码。模拟信道，采用rand()函数随机确定产生差错的位置。译码部分，采用标准阵列表直接全表查找的方法译码。本程序实现的是对汉明（5，2）码的编码与译码（课本P362-363）。 生成矩阵为： G= 1 0 1 1 1 0 1 1 0 1 三、程序 //汉//汉明(5，2)码的编码与标准阵列译码/// ///////////////////////////// #include "stdio.h"
#include "math.h" #include"stdlib.h" #include "time.h" void main() { int aa[10000]; int i; int N; //////////////////////// int b[4][7]={{1,0,1,1,1},{0,1,1,0,1}};//定义生成矩阵 int y=0,s=0; int j,k,m,n; int a[4],q[7],rr[10000/2*5]; ////////////////////////// int p,u,D=0; int cc[2500],dd[2500],ee[2500]; int e[7][5]={{1,0,0,0,0},{0,1,0,0,0},{0,0,1,0,0},{0,0,0,1,0},{0,0,0,0,1}, {1,0,1,0,0},{1,0,0,0,1}};//定义错误图样 int w[10000/2*5]; int ww[10000/2]; printf("汉明(5，2)码的编码与标准阵列译码:\n"); printf("请输入你想产生的二进制个数(至少四个但不超过1万)："); scanf("%d",&N); //输入想产生的信源的个数 while(N<4) { printf("输入无效，请重新输入"); printf("请输入你想产生的二进制个数(至少四个)："); scanf("%d",&N); } printf("随机产生的二进制序列为：\n"); srand( (unsigned)time( NULL ) ); //产生一个随机序列，并把它放入a[]中for(i=0;i 天津理工大学《扩频通信》实验报告AWGN信道设计与仿真 姓名：范菲菲 学号： 143127311 一、 实验目的 1、通过实验更加清楚的了解加性高斯白噪声信道（AWGN ）的产生与特性。 2、观察信号通过AWGN 信道后信号的变化。 二、 实验原理 高斯白噪声是一种随机过程而且服从高斯分布，因此可以利用MATLAB 中提供的函数randn 得到正态分布的随机数作为AWGN 信道产生的干扰。AWGN 信道的“加性”特性因其满足可加性，所以可以直接用合成序列加上加高斯白噪声，这样就得到了有噪信号，这样的波形就相当于传输信号通过了AWGN 信道之后输出的波形。 三、 仿真结果 -1 012345678 I 路序列-1012345678 Q 路序列 图1 I 路和Q 路信号 -1 012345678 -1-0.5 00.5 1 合成序列-1012345678 -1-0.500.5 1加高斯噪声后的波形 图2 合成序列和加入高斯噪声之后的波形图 四、 源程序 clear all close all t=[-1:0.01:7-0.01]; tt=length(t); x1=ones(1,800); for i=1:tt if (t(i)>=-1 & t(i)<=1) | (t(i)>=5& t(i)<=7); x1(i)=1; else x1(i)=-1; end end t1=[0:0.01:8-0.01]; t2=0:0.01:7-0.01; t3=-1:0.01:7.1-0.01; t4=0:0.01:8.1-0.01; tt1=length(t1); 1、信道模拟实验 （1）将信号源模块、信道模拟模块、终端模块小心地固定在主机箱中，确保电源接触良好。 （2）插上电源线，打开主机箱右侧的交流开关，再分别按下三个模块中的开关POWER1、POWER2，各模块对应的发光二极管LED01、LED02发光，三个模块均开始工作。（注意，此处只是验证通电是否成功，在实验中均是先连线，后打开电源做实验，不要带电连线） （3）将信号源模块的拨码开关SW04、SW05设置为00000101 00000000，按实验一的介绍，此时分频比千位、十位、个位均为0，百位为5，因此分频比为500，此时位同步信号频率应为4KHz。相应地，信道模拟模块的编码方式控制开关拨“0”、码速率选择拨码开关设置为1000，与信号源的码速率相一致（见表10-1）。用双踪示波器观察编码输入“数据”输出点、编码输出“数据”输出点波形。 （4）将信号源的NRZ码作为数据输出，连接到终端的DATA1端，相应的位同步信号（BS1）与帧同步信号（FS1）分别相连，同时将信号源的NRZ码连接到信道模拟的信道输入端，经过信道后从信道输出1端输入到终端的DATA2端，BS2和FS2与信号源的位同步信号（BS）与帧同步信号（FS）分别相连。则终端的发光二极管D01-D24显示的是直接从信号源输出的数据，发光二极管D25-D48显示的经过信道传输后的数据。（也可用示波器双踪比较上述两组数据） （5）任意设置NRZ码的码型，旋转信道模拟模块的噪声功率调节电位器，改变信道内噪声功率大小，观察噪声对发光二极管D25-D48显示数据的影响。同时用示波器观察信道输入与信道输出1处的信号波形。 （6）将信道模拟模块的编码方式控制开关拨“1”、码速率选择拨码开关设置为1000，信号源的拨码开关SW04、SW05设置为00000111 01010000，重复上述实验。（7）换用其它码速率，重复上述实验。 2、差错控制编码实验 （1）将信号源的NRZ码作为数据输出，连接到信道模拟的编码输入数据端，相应的位同步信号（BS）与帧同步信号（FS）分别与信号源的BS和FS相连。将信号源的1024K连接到信道模拟的1M_IN，同时将信道模拟的编码输出与解码输入的位同步信号与帧同步信号分别相连，编码输出的数据连入信道输入，经过信道后从信道输出1端输入到解码输入数据端；解码输出端的数据、位同步与帧同步分别与终端的DATA1、BS1和FS1相连，则终端的发光二极管D01-D24显示的经过编解码及信道传输后的数据。（也可用示波器双踪比较两组数据，也可以将信号源NRZ码输出接入终端DATA1，BS与BS1相连，FS与FS1相连。经过解码后的数据接入终端DATA2，位同步与帧同步分别与终端的BS2和FS2相连。注意：做实验时会发现解码后的信号有时候与编码不完全对应（或移动和闪动），在通过按复位键可以达到一致，这是因为编解码后的信号有移相，通过按复位键可以使编解码信号与NRZ达成同步） （2）信道模拟模块的噪声功率调节电位器（P01）固定在噪声功率最小的位置处，用示波器观察信道输出1处的信号，观察编码后的信号是否符合表10-2(如学生实验指导书中表10－2)的规则（注意：为将（7，4）汉明码补足为8位码，我们在每一个（7，4）汉明码前添加了一位零。因此，1000编码将得到01000111）。 （3）任意将“误码”拨码开关的右七位中的一位拨为高，观察编码后信号及终端显示 1.（√）所谓移动通信，是指通信双方或至少有一方处于运动中进行信息交换的通信方式。 2.（×）邻道干扰是指相邻或邻近的信道（或频道）之间的干扰，是由于一个弱信号串扰强信号而造成的干扰。（强信号串扰弱信号） 3.（√）移动通信的信道是指基站天线、移动用户天线和两幅天线之间的传播路径。 4.（×）电波的自由空间传播损耗是与距离的立方成正比的。（平方） 5.（×）由于多径传播所引起的信号衰落，称为多径衰落，也叫慢衰落。 6.【】（×）移动通信中，多普勒频移的影响会产生附加的调频噪声，出现接收信号的失真。 7.（√）莱斯分布适用于一条路径明显强于其他多径的情况。在接收信号中没有主导分量时，莱斯分布就转变为瑞利分布。 8.（×）在多径衰落信道中，由于时间色散导致发送信号产生的衰落效应是快衰落和慢衰落。（频率色散）P39 9.（√）分集接收的基本思想，就是把接收到的多个衰落独立的信号加以处理，合理地利用这些信号的能量来改善接收信号的质量。 10.（√）在实际工程中，为达到良好的空间分集效果，基站天线之间的距离一般相当于10多个波长或更多。 11.（×）GSM移动通信系统中,每个载频按时间分为16个时隙,也就是16个物理信道.8 12.（√）GSM中的逻辑信道分为专用信道和公共信道两大类。 13.（×）GSM中的同频干扰保护比要求C/I＞-9dB，工程上一般增加3dB的余量。9 14.（×）GSM中的广播控制信道BCCH和业务信道TCH一样可通过跳频方式提高抗干扰性能。P261 15.（√）跳频就是有规则地改变一个信道的频隙（载频频带）。跳频分为慢跳频和快跳频。在GSM的无线接口上采用的是慢跳频技术。 16.（√）GPRS是指通用分组无线业务，是基于GSM网络所开发的分组数据技术，是按需动态占用频谱资源的。P293 瑞利衰落信道的matlab仿真 瑞利衰落信道（Rayleigh fading channel）是一种无线电信号传播环境的统计模型。这种模型假设信号通过无线信道之后，其信号幅度是随机的，即“衰落”，并且其包络服从瑞利分布。 模型的适用 瑞利衰落模型适用于描述建筑物密集的城镇中心地带的无线信道。密集的建筑和其他物体使得无线设备的发射机和接收机之间没有直射路径，而且使得无线信号被衰减、反射、折射、衍射。在曼哈顿的实验证明，当地的无线信道环境确实接近于瑞利衰落。[3]通过电离层和对流层反射的无线电信道也可以用瑞利衰落来描述，因为大气中存在的各种粒子能够将无线信号大量散射。 瑞利衰落属于小尺度的衰落效应，它总是叠加于如阴影、衰减等大尺度衰落效应上。 信道衰落的快慢与发射端和接收端的相对运动速度的大小有关。相对运对导致接收信号的多普勒频移。图中所示即为一固定信号通过单径的瑞利衰落信道后，在1秒内的能量波动，这一瑞利衰落信道的多普勒频移最大分别为10Hz和100Hz，在GSM1800MHz的载波频率上，其相应的移动速度分别为约6千米每小时和60 千米每小时。特别需要注意的是信号的“深衰落”现象，此时信号能量的衰减达到数千倍，即30～40分贝。 性质 多普勒功率普密度 , 瑞利衰落信道的仿真 根据上文所述，瑞利衰落信道可以通过发生实部和虚部都服从独立的高斯分布变量来仿真生成。不过，在有些情况下，研究者只对幅度的波动感兴趣。针对这种情况，有两种方法可以仿真产生瑞利衰落信道。这两种方法的目的是产生一个信号，有着上文所示的多普勒功率谱或者等效的自相关函数。这个信号就是瑞利衰落信道的冲激响应。 Jakes模型和clark模型 本次只以下图所示的模型来仿真单路信号的产生。课本上也有相关的分析。 一. 移动通信参数表 参数缩写含义解释参数缩写含义解释 1 TCH 业务信道23 BSIC 基站色码 2 BCCH 广播控制信道24 CA 小区置配 3 CCCH 公共控制信道25 HSN 跳频序列 4 RACH 随机接入信道26 MA 移动配置 5 AGCH 接入允许信道27 MAIO 移动培植指数偏移 6 PCH 寻呼控制信道28 FN 帧号码 7 DCCH 专用控制信道29 TSC 训练序列码 8 CBCH 小区广播信道30 TN 时隙号 9 SDCCH 独立专用控制信道31 PD 协议识别语 10 SACCH 慢速随路控制信道32 TI 处理识别语 11 SCH 同步信道33 IMSI 国际移动用户识别 12 CM 连接管理34 TMSI 临时移动用户识别 13 MM 移动管理35 IMEI 国际移动设备识别 14 RR 无线资源管理36 MCC 国际移动码 15 DTX 非连续发送（由话音激活）37 MNC 移动网号 16 OMC 操作维护中心38 LAC 位置区号码 17 MS 手机39 PLMN 公共陆地移动网 18 BS 基站40 TA 时间提前 19 SIM 用户识别模块41 RXLEV 平均的接收电平 20 ARFCN 频道（载频）序号42 RXQUAL 信道接收质量 21 Um 基站子系统与MS间接口43 TXPWR 发信功率电平 22 C2 小区重选信道质量标准参数44 C1 路径损耗原则参数 二. 参数详述 (一) 频道配置参数 GSM网和TACS网一样都采用等间隔频道配置方法。 1. 工作频段、频段间隔、频道序列及频点 数字公用陆地蜂窝移动通信网采用900Mhz频段。 MS发，BS收：890 –915 Mhz (上行) BS发，MS收：935-960MHz（下行） 载频间隔为200kHz，共124个无线载频，在每端留有200 kHz的保护带。 按照国家规定，邮电部门占用905 –909MHz(上行) / 950 –954 MHz(下行)； 连通公司占用909 –915 MHz（上行）/ 954 –960 MHz(下行)； 10MHz频带共有49个频道（载频），序号（ARFCN）为76 –124 。注：但如果邮电部门将ETACS的模拟网退频将继续扩频。GSM在900MHZ共有16MHZ 频段. 频道标称中心频率与序号的关系由以下公式确定： 基站收：Fl(n)=890.200MHz + (n+1)x 0.200MHz 一．信道均衡的概念 实际的基带传输系统不可能完全满足无码间串扰传输条件，因而码间串扰是不可避免的。当串扰严重时，必须对系统的传输函数 进行校正，使其达到或接近无码间串扰要求的特性。理论和实践表明，在基带系统中插入一种可调滤波器就可以补偿整个系统的幅频，和相频特性从而减小码间串扰的影响这个对系统校正的过程称为均衡，实现均衡的滤波器称为均衡器。 均衡分为频域均衡和时域均衡。频域均衡是从频率响应考虑，使包括均衡器在内的整个系统的总传输函数满足无失真传输条件。而时域均衡，则是直接从时间响应考虑，使包括均衡器在内的整个系统的冲激响应满足无码间串扰条件。 频域均衡在信道特性不变，且传输低速率数据时是适用的，而时域均衡可以根据信道特性的变化进行调整，能够有效地减小码间串扰，故在高速数据传输中得以广泛应用。 时域均衡的实现方法有多种，但从实现的原理上看，大致可分为预置式自动均衡和自适应式自动均衡。预置式均衡是在实际传数之前先传输预先规定的测试脉冲（如重复频率很低的周期性的单脉冲波形），然后按“迫零调整原理”自动或手动调整抽头增益；自适应式均衡是在传数过程中连续测出距最佳调整值的误差电压，并据此电压去调整各抽头增益。一般地，自适应均衡不仅可以使调整精度提高，而且当信道特性随时间变化时又能有一定的自适应性，因此很受重视。这种均衡器过去实现起来比较复杂，但随着大规模、超大规模集成电路和微处理机的应用，其发展十分迅速。 二．信道均衡的应用 1.考虑如图所示的基带等效数据传输系统，发送信号k x 经过ISI 失真信道传输，叠加高斯加性噪声。 图1基带等效数据传输模型 设发送信号采用QPSK 调制，即(1)k x j =±±ISI 信道的冲击响应以向量的形式表示为h 2211[,,,]T L L L h h h --+=???。典型的ISI 信道响应向量有三种： h [0.04,0.05,0.07,0.21,0.5,0.72,0.36,0,0.21,0.03,0.07]T A =--- h [0.407,0.815,0.407]T B = h [0.227,0.46,0.6888,0.46,0.227]T C = k ω为实部与虚部独立的复高斯白噪声，其均值为零，方差为2 ωσ。 2.实现目的 序号（学号）： 学生实验报告书 2014 年 4 月27 日 实验一：AWGN 信道中BPSK 调制系统的 BER 仿真计算 一、实验目的 1．掌握二相BPSK 调制的工作原理 2．掌握利用MATLAB 进行误比特率测试BER 的方法 3．掌握AWGN信道中BPSK调制系统的BER仿真计算方法 二．实验内容 利用仿真程序在MATLAB 环境下完成AWGN信道中BPSK调制系统的BER仿真计算，得到仿真结果，写出实验小结，完成实验报告。三．实验仪器： 计算机 matlab软件 四、实验原理 在数字领域进行的最多的仿真任务是进行调制解调器的误比特率测试，在相同的条件下进行比较的话，接收器的误比特率性能是一个十分重要的指标。误比特率的测试需要一个发送器、一个接收器和一条信道。首先需要产生一个长的随机比特序列作为发送器的输入，发送器将这些比特调制成某种形式的信号以便传送到仿真信道，我们在传输信道上加上一定的可调制噪声，这些噪声信号会变成接收器的输入，接收器解调信号然后恢复比特序列，最后比较接收到的比特和传送的比特并计算错误。误比特率性能常能描述成二维图像。纵 坐标是归一化的信噪比，即每个比特的能量除以噪声的单边功率谱密度，单位为分贝。横坐标为误比特率，没有量纲。 五．实验步骤 ①运行发生器：通过发送器将伪随机序列变成数字化的调制信号。 ②设定信噪比：假定 SNR 为 m dB,则 Eb/N0=10,用 MATLAB 假设SNR 单位为分贝。③确定Eb ④计算N0 ⑤计算噪声的方差σ n ⑥产生噪声：因为噪声具有零均值，所以其功率和方差相等。我们产生一个和信号长度相同的噪声向量，且该向量方差为σ n 。⑦加上噪声，运行接收器⑧确定时间延迟⑨产生误差向量⑩统计错误比特：误差向量“err”中的每一个非零元素对应着一个错误的比特。最后计算误比特率 BER：每运行一次误比特率仿真，就需要传输和接收固定数量的比特，然后确定接收到的比特中有多少错误的。使用 MATLAB 计算BER: ber=te/length(tx)。 六．实验结果及分析 MATLAB程序： %Simulation of bpskAWGN Max_SNR=10; N_trials=1000; N=200; Eb=1; ber_m=0; for trial=1:1:N_trials trial msg=round(rand(1,N)); % 1, 0 sequence s=1-msg.*2; %0-->1, 1-->1 n=randn(1,N)+j.*randn(1,N); %generate guass white noise 目录 摘要 (1) 1、设计原理 (2) 1.1设计目的 (2) 1.2仿真原理 (2) 1.2.1瑞利分布简介 (2) 1.2.2多径衰落信道基本模型 (2) 1.2.3产生服从瑞利分布的路径衰落 r(t> (3) 1.2.4产生多径延时 (4) 1.3仿真框架 (4) 2、设计任务 (4) 2.1设计任务要求 (4) 2.2 MATLAB 仿真程序要求 (4) 3、DSB调制解调分析的MATLAB实现 (5) 3.1 DSB调制解调的MATLAB实现 (5) 3.2瑞利衰落信道的MATLAB实现 (6) 4、模拟仿真及结果分析 (7) 4.1模拟仿真 (7) 4.1.1多普勒滤波器的频响 (7) 4.1.2多普勒滤波器的统计特性 (7) 4.1.3信道的时域输入/输出波形 (8) 4.2仿真结果分析 (8) 4.2.1时域输入/输出波形分 析 (8) 4.2.2频域波形分 析 (8) 4.2.3多普勒滤波器的统计特性分 析 (9) 5、小结与体会 (9) 6、参考文献 (9) MATLAB 通信仿真设计 摘要主要运用MATLAB进行编程，实现采用对输入信号进行抑制载波的双边带调幅；而后将调幅波输入信道，研究多径信道的特性对通信质量的影响；最后将信道内输出的条幅波进行同步解调，解调出与输入信号波形相类似的波形， 观测两者差别。同时输出多普勒滤波器的统计特性图及信号时域和频域的输入、输出波形。 关键字：双边带调幅瑞利衰落相干解调MATLAB 1、设计原理 1.1设计目的 由于多径和移动台运动等影响因素，使得移动信道对传输信号在时间、频率和角度上造成了色散，如时间色散、频率色散、角度色散等等，因此多径信道的特性对通信质量有着至关重要的影响，而多径信道的包络统计特性成为我们研究的焦点。根据不同无线环境，接收信号包络一般服从几种典型分布，如 信息学院通信工程 20111060243 李吉才 信道模拟实验 一、实验目的 1．观察噪声对信道的影响，比较理想信道与随机信道的区别，加深对随机信道的理解。2．比较编码信号与未编码信号在随机信道中的传输，加深对纠错编码原理的理解。 3．掌握眼图波形与信号传输畸变的关系。 二、实验内容 1．将信号源输出的NRZ 码（未编码）输入信道，调节噪声功率大小，观察信道输出信号。 2．将输出的NRZ 码（未编码）输入本模块，编码后再输入信道，并经过解码，观察通过编解码后信号。 3．观察眼图并作分析记录。 三、实验原理 1．信道噪声 非理想信道中必然存在噪声，而其中又以高斯白噪声最为普遍。在本实验中我们用伪 随机序列模拟高斯白噪声。 2．眼图是一种能够方便地估计系统性能的实验手段。这种方法的具体做法是：用一个示波器跨接在接收滤波器的输出端，然后调整示波器水平扫描周期，使其与接收码元的周期同步。这时就可以从示波器显示的图形上观察出码间干扰和噪声的影响，从而估计出系统性能的优劣程度。所谓眼图就是指示波器显示的图形，因为在传输二进制信号波形时，它很像人的眼睛。 四、实验记录 没加噪声①信道输入②信道输出加了噪声①信道输入②信道输出 加噪声后信道输入频谱加噪声后信道输出频谱 ①眼图②NRZ码 五、实验思考题 1．什么是噪声？通信中噪声会引起什么样的问题？ 答：在通信系统中，经常碰到的噪声之一就是白噪声。所谓白噪声是指它的功率谱密度函数在整个频域内是常数，即服从均匀分布。噪声的出现会对通信传输的信号进行干扰，导致传输信息失真等问题。 2．观察眼图时，NRZ 信号速率设置为7.8K，经过什么样的电路在信道输出点2 进行观察？也即NRZ 信号和信道输出点2 的信号差异是什么？ 答：用一个示波器跨接在接收滤波器的输出端，然后调整示波器水平扫描周期，使其与接收码元的周期同步，即可观察到眼图。NRZ 信号和信道输出点2 的信号差异如上页眼图与NRZ 码比较图所示。 3．什么是眼图，为什么利用眼图能大致估算接收系统性能的好坏程度？ 答：眼图是一种用示波器实际观察接收信号质量的方法，可以显示传输系统性能缺陷对于基带数字信号传输的影响。眼图对于二进制双极性信号，在无噪声和码间串扰的理想情况下，示波器屏幕上显示如同一只睁开的眼睛；若存在码间串扰，则眼图会相对闭合，在噪声和码间串扰严重的情况下，多条杂乱的图形甚至会使眼睛完全闭合。 4．信道编码的作用是什么？你听过的有哪些？实际中常用的呢？ 答：信道编码是通过人为加入冗余，提高数据的抗干扰能力。如光盘上的划痕或者信道中噪声引起的差错。 实验小结：本实验主要让我对观察噪声对信道的影响有一定个的了解，通过比较理想信道与随机信道的区别，加深了对随机信道的理解。AWGN信道设计与仿真
