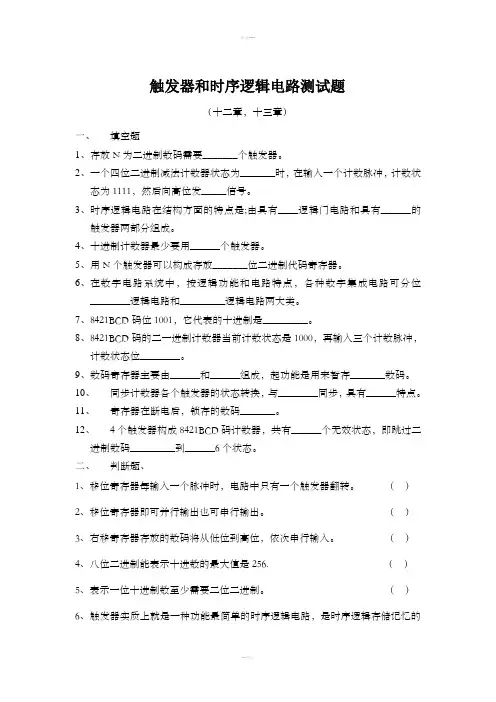

触发器和时序逻辑电路测试题
（十二章，十三章）
一、填空题
1、存放N为二进制数码需要_______个触发器。
2、一个四位二进制减法计数器状态为_______时，在输入一个计数脉冲，计数状
态为1111，然后向高位发_____信号。
3、时序逻辑电路在结构方面的特点是;由具有____逻辑门电路和具有______的
触发器两部分组成。
4、十进制计数器最少要用______个触发器。
5、用N个触发器可以构成存放_______位二进制代码寄存器。
6、在数字电路系统中，按逻辑功能和电路特点，各种数字集成电路可分位
________逻辑电路和_________逻辑电路两大类。
7、8421BCD码位1001，它代表的十进制是_________。
8、8421BCD码的二一进制计数器当前计数状态是1000，再输入三个计数脉冲，
计数状态位________。
9、数码寄存器主要由______和______组成，起功能是用来暂存_______数码。
10、同步计数器各个触发器的状态转换，与________同步，具有______特点。
11、寄存器在断电后，锁存的数码_______。
12、4个触发器构成8421BCD码计数器，共有______个无效状态，即跳过二
进制数码_________到______6个状态。
二、判断题、
1、移位寄存器每输入一个脉冲时，电路中只有一个触发器翻转。（）
2、移位寄存器即可并行输出也可串行输出。（）
3、右移寄存器存放的数码将从低位到高位，依次串行输入。（）
4、八位二进制能表示十进数的最大值是256. （）
5、表示一位十进制数至少需要二位二进制。（）
6、触发器实质上就是一种功能最简单的时序逻辑电路，是时序逻辑存储记忆的基础。（）
7、数码寄存器存放的数码可以并行输入也可以串行输入。（）
8、显示器属于时序逻辑电路类型。（）
9、计数器、寄存器和加法器都属于时序逻辑电路。（）
10、时序逻辑电路具有记忆功能。（）
11、用4个触发器可构成4位二进制计数器。（）
12、同步时序电路由组合电路和触发器两部分组成。（）
13、组合电路不含有记忆功能的器件。（）
14、时序电路不含有记忆功能的器件。（）
15、同步时序电路具有统一的时钟CP控制。（）
16、异步时序电路的各级触发器类型不同。（）
17、时序逻辑电路与组合逻辑电路的最大区别在于，它具有存储和记忆功能。
（）三、选择题
1．下列逻辑电路中为时序逻辑电路的是。
A.变量译码器
B.加法器
C.数码寄存器
D.数据选择
器
2．同步时序电路和异步时序电路比较，其差异在于后者。
A.没有触发器
B.没有统一的时钟脉冲控制
C.没有稳定状态
D.输出只与内部状态有关
3．若要设计一个脉冲序列为1101001110的序列脉冲发生器，应
选用个触发器。
A.2
B.3
C.4
D.10
4、对于T触发器，若原态Q n=0，欲使新态Q n+1=1，应使输入T=（）。
A.0
B.1
C.Q
D.
5、对于D触发器，欲使Q n+1=Q n，应使输入D=（）。
A.0
B.1
C.Q
D.
6、对于JK触发器，若J=K，则可完成（）触发器的逻辑功能。
A.RS
B.D
C.T
D.Tˊ
7、下列触发器中，克服了空翻现象的有（）。
A.边沿D触发器
B.基本RS触发器
C.同步RS触发器
D.主从JK
触发器
8、同步计数器和异步计数器比较，同步计数器的优点是（）。
A.工作速度高
B.触发器利用率高
C.电路简单
D.不受时钟CP控
制。
9、N个触发器可以构成最大模值为（）的计数器。
A.N
B.2N
C.N2
D.2N
10、一位8421BCD码计数器至少需要（）个触发器。
A.3
B.4
C.5
D.10
11、采用串行输入/串行输出的8位移位寄存器，时需经（）个脉冲后，8位数码才能全部移出寄存器中。
A.7
B.8
C.15
D.16
四、分析题
1：触发器和门电路的区别。
2、时序逻辑电路的组成和逻辑功能。
3、分析图P7-1所示时序电路的逻辑功能，设初始状态为Q = 0，
4、分析如图P7-3时序逻辑电路的功能，设触发器初始状态为0，试写出：画出状态转换图时序图和波形图
Q Q 31计数脉冲
清零脉冲
图P7-3
3题参考答案
解：（1）D 触发器的特性方程：D Q
n =+1将各触发器的驱动方程代入，即得电路的状态方程：
（2）计算、列状态表：
（3）画状态图、时序图：
（4）电路功能：由状态图可以看出，在时钟脉冲CP 的作用下，电路的8个状态按递减规律循环变化，即：000→111→110→101→100→011→010→001→000→…电路具有递减计数功能，是一个3位二进制异步减法计数器。
Welcome !!! 欢迎您的下载，资料仅供参考！
实验五时序逻辑电路(计数器和寄存器)-实验报告 一、实验目的 1．掌握同步计数器设计方法与测试方法。 2．掌握常用中规模集成计数器的逻辑功能和使用方法。 二、实验设备 设备：THHD-2型数字电子计数实验箱、示波器、信号源 器件：74LS163、74LS00、74LS20等。 三、实验原理和实验电路 1．计数器 计数器不仅可用来计数，也可用于分频、定时和数字运算。在实际工程应用中，一般很少使用小规模的触发器组成计数器，而是直接选用中规模集成计数器。 2．(1) 四位二进制（十六进制）计数器74LS161（74LS163） 74LSl61是同步置数、异步清零的4位二进制加法计数器，其功能表见表5.1。 74LSl63是同步置数、同步清零的4位二进制加法计数器。除清零为同步外，其他功能与74LSl61相同。二者的外部引脚图也相同，如图5.1所示。 表5.1 74LSl61（74LS163）的功能表 清零预置使能时钟预置数据输入输出 工作模式R D LD EP ET CP A B C D Q A Q B Q C Q D 0 ××××（）××××0 0 0 0 异步清零 1 0 ××D A D B D C D D D A D B D C D D同步置数 1 1 0 ××××××保持数据保持 1 1 ×0 ×××××保持数据保持 1 1 1 1 ××××计数加1计数3．集成计数器的应用——实现任意M进制计数器 一般情况任意M进制计数器的结构分为3类，第一类是由触发器构成的简单计数器。第二类是由集成二进制计数器构成计数器。第三类是由移位寄存器构成的移位寄存型计数器。第一类，可利用时序逻辑电路的设计方法步骤进行设计。第二类，当计数器的模M较小时用一片集成计数器即可以实现，当M较大时，可通过多片计数器级联实现。两种实现方法：反馈置数法和反馈清零法。第三类,是由移位寄存器构成的移位寄存型计数器。 4．实验电路： 十进制计数器 同步清零法 同步置数法
第21章 触发器和时序逻辑电路 191、触发器按其工作状态是否稳定可分为( b )。 (a)RS 触发器，JK 触发器，D 触发器，T 触发器； (b)双稳态触发器，单稳态触发器，无稳态触发器； (c)主从型触发器，维持阻塞型触发器。 192、逻辑电路如图所示，当A=“1”时，基本RS 触发器( c )。 (a)置“1”； (b)置“0”； (c)保持原状态。 ≥1A ""1R D Q Q S D 193、 逻辑电路如图所示，分析C ，S ，R 的波形，当初始状态为“0”时，输出Q 是“0”的瞬间为( c )。 (a)1t ； (b)2t ； (c)3t 。 C S R t 1t 2t 3S C R D R S D Q Q 194、 某主从型JK 触发器，当J=K=“1”时，C 端的频率f=200Hz ，则Q 的频率为( c )。 (a)200Hz ； (b)400Hz ； (c)100Hz 。 195、逻辑电路如图所示，当A=“1”时，C 脉冲来到后JK 触发器( a )。 (a)具有计数功能； (b)置“0”； (c)置“1”。 ≥1 A J C R D K S D Q Q "" 1""1 196、 逻辑电路如图所示，A=“0”时，C 脉冲来到后D 触发器( b )。 (a)具有计数器功能； (b)置“0”； (c)置“1”。
D C Q Q & A 197、逻辑电路如图所示，分析C 的波形，当初始状态为“0”时，输出Q 是“0”的瞬间为( a )。 (a) 1t ； (b)2t ； (c)3t 。 D C Q Q C t 1t 2t 3 198、逻辑电路如图所示，它具有( a )。 (a)D 触发器功能； (b)T 触发器功能； (c)T'触发器功能。 J C R D K S D Q Q 1 199、逻辑电路如图所示，它具有( b )。 (a)D 触发器功能； (b)T 触发器功能； (c)T'触发器功能。 J C R D K S D Q Q 200、时序逻辑电路与组合逻辑电路的主要区别是( c )。 (a)时序电路只能计数，而组合电路只能寄存； (b)时序电路没有记忆功能，组合电路则有； (c)时序电路具有记忆功能，组合电路则没有。 201、寄存器与计数器的主要区别是( b )。 (a)寄存器具有记忆功能，而计数器没有； (b)寄存器只能存数，不能计数，计数器不仅能连续计数，也能存数； (c)寄存器只能存数，计数器只能计数，不能存数。 202、移位寄存器与数码寄存器的区别是( a )。 (a)前者具有移位功能，后者则没有； (b)前者不具有移位功能，后者则有； (c)两者都具有移位功能和计数功能。
第21章时序逻辑电路 S13101B 在逻辑电路中，任意时刻的输出状态仅取决于该时刻输入信号的状态，而与信号作用前电路的状态无关，这种电路称为。因此，在电路结构上一般由 组合而成。 解： 组合逻辑电路，门电路 S13102B 在任何时刻，输出状态仅仅决定于同一时刻各输入状态的组合，而与电路以前所处的状态无关的逻辑电路称为，而若逻辑电路的输出状态不仅与输出变量的状态有关，而且还与系统原先的状态有关，则称其为。 解： 组合逻辑电路，时序逻辑电路。 S13102I 在同步计数器中，各触发器的CP输入端应接时钟脉冲。 解： 同一 S13201B 有四个触发器的二进制计数器，它的计数状态有( )。 A. 8 B. 16 C. 256 D. 64 解： B S13104B 个逻辑电路，如果某一给定时刻t的输出不仅决定于该时刻t的输入，而且还决定于该时刻前电路所处的状态，则这样的电路称为电路。 解： 时序 S13105B 一个逻辑电路，如果某一给定时刻t的稳态输出仅决定于该时刻的输入，而与t前的状态无关，则这样的电路称为电路。 解： 组合 S13106B 按触发器状态更新方式划分，时序电路可分为和两大类。 解： 同步、异步 S13108B 计数器中有效状态的数目，称为计数器的。 解： 模或长度
S13106N 如图所示电路是 步 进制计数据。 解： 异，十六 S13107N 如图所示电路是 步，长度为 的 法计数器。 解： 异，8，加 S13108N 在如图所示电路中，若将第二级、第三级触发器的CP 改接在21Q Q 、上，则该电路是 步，长度为 的 法计数器。 解： 异，8，减 S13110N 如图所示电路是 步，长度为 的 法计数器。 解： 异，4，加 S13111N 如图所示电路是 步，长度为 的 法计数器。 解： 异，8，减
第12 章习题 12-1填空题 1. 数字电路分为组合逻辑和时序逻辑两大类。 2. 时序逻辑电路的输出取决于输入状态和输入前的输出状态，因此电路具有记忆功能。触发器是构成时序逻辑电路的基本单元，其本身也由门电路构成，但其中包含有反馈环节，因此它是时序逻辑电路的基本单元。 3. 集成触发器的置1端可以根据需要预先将触发器置1，置0 端可以根据需要预先将触发器置0，而不受时序脉冲的同步控制。 4. 计数器统计的是CP脉冲的个数，它有3种分类方法，按计数进位不同，分为二进制、十进制和任意进制计数器；按计数规律不同，分为加法、减法和可逆计数器；按计数器中触发器翻转是否同步分为同步计数器和异步计数器，其中同步计数器的计数速度较快。 5. 寄存器是一种能够接收、暂存、传递数码或指令等信息的逻辑部件，它一般由触发器构成，且每个触发器只能存储1 位二进制信息。 6. 半导体存储器有两种，一种称为随机存取存储器，简称RAM；另一种称为只读存储器，简称ROM。 7. 存储器的存储容量是指存储器能够存储0 和1 的个数，一般用 字数×位数来表示。字数指字线的数目，位数指数据线的总的数目。
8. 移位寄存器按移位方向的不同分为左移寄存器、右移寄存器和 双向移位寄存器。 9. 在所有触发器中，JK 触发器的逻辑功能是最完善的，它没有同步触发器的空翻现象，也没有同步触发器状态不定的现象，而且比D触发器和T触发器的功能齐全。 10. JK触发器的逻辑功能是J=0，K=0时，Q=0 ；J=0，K=1时，Q=0 ；J=1，K=0时，Q=1 ；J=1，K=1时，翻转。输入信号过后保持输入信号到来时的功能称为记忆功能，翻转功能称为计数功能。 11. D触发器的逻辑功能可概括为输出端Q的状态永远与输入端D的状态相同，但在画波形图时应为D触发器的Q态与输入端的D态相同。 12. RS触发器的逻辑功能可概括为：R端和S端同时无效时，触发器 保持原状态；R端和S端同时有效时，触发器处于不定状态；R端有效，S端无效时，触发器处于1状态；R端无效，S端有效时，触发器处于0 状态。 13. 某压力报警系统的逻辑电路如图12-42所示。已知压力传感器压力安全时输出为0，压力不安全时输出为1。按钮开关S是供维修人员使用的。通过阅读逻辑电路图可知:
第七章 几种常用的时序逻辑电路 一、填空题 1.（9-1易）与组合逻辑电路不同，时序逻辑电路的特点是：任何时刻的输出信号不仅与____________有关，还与____________有关，是______（a.有记忆性b.无记忆性）逻辑电路。 2.（9-1易）触发器是数字电路中______（a.有记忆b.非记忆）的基本逻辑单元。 3.（9-1易）在外加输入信号作用下，触发器可从一种稳定状态转换为另一种稳定状态，信号终止，稳态_________（a.不能保持下去 b. 仍能保持下去）。 4.（9-1中）JK 触发器是________（a.CP 为1有效b.CP 边沿有效）。 5.（9-1易）1n n n Q JQ KQ +=+是_______触发器的特性方程。 6.（9-1中）1n n Q S RQ +=+是________触发器的特性方程，其约束条件为___________。 7.（9-1易）1n n n Q TQ TQ +=+是_____触发器的特征方程。 8. （9-1中）在T 触发器中，若使T=____，则每输入一个CP ，触发器状态就翻转一次，这种具有翻转功能的触发器称为'T 触发器，它的特征方程是________________。 9.（9-1难）我们可以用JK 触发器转换成其他逻辑功能触发器，令 __________________，即转换成T 触发器；令_______________， 即转换为'T 触发器；令________________，即转换成D 触发器。 10.（9-1难）我们可以用D 触发器转换成其他逻辑功能触发器，令 __________________，即转换成T 触发器；令_______________， 即转换为'T 触发器。
时序逻辑电路实验报告 一、实验目的 1. 加深理解时序逻辑电路的工作原理。 2. 掌握时序逻辑电路的设计方法。 3. 掌握时序逻辑电路的功能测试方法。 二、实验环境 1、PC机 2、Multisim软件工具 三、实验任务及要求 1、设计要求： 要求设计一个计数器完成1→3→5→7→9→0→2→4→6→8→1→…的循环计数（设初值为1），并用一个数码管显示计数值（时钟脉冲频率为约1Hz）。 2、实验内容： （1）按要求完成上述电路的功能。 （2）验证其功能是否正确。 四、实验设计说明（简述所用器件的逻辑功能，详细说明电路的设计思路和过程） 首先根据题目要求（即要完成1到9的奇数循环然后再0到8的偶数循环）画出真值表，如下图。画出真值表后，根据真值表画出各次态对应的卡诺图，如下图。然后通过化简卡诺图，得到对应的次态的状态方 程；
然后开始选择想要用于实现的该电路的器件，由于老师上课时所用的例题是用jk触发器完成的，我觉得蛮不错的，也就选择了同款的jk触发器；选好器件之后，根据状态方程列出jk触发器的驱动方程。然后根据驱动方程连接好线路图，为了连接方便，我也在纸上预先画好了连接图，以方便照着连接。接下来的工作就是在multisim上根据画好的草图连接器件了，然后再接上需要的显示电路，即可完成。
五、实验电路（画出完整的逻辑电路图和器件接线图）
六、总结调试过程所遇到的问题及解决方法，实验体会 1、设计过程中遇到过哪些问题？是如何解决的？ 在设计过程中最大的问题还是忘记设计的步骤吧，因为老师是提前将实验内容已经例题讲解给我们听的，而我开始实验与上课的时间相隔了不短的时间，导致上课记下来的设计步骤忘得七七八八，不过好在是在腾讯课堂上得网课，有回放，看着回放跟着老师的思路走一遍后，问题也就迎刃而解了，后面的设计也就是将思路步骤走一遍而已，没再遇到什么困难。 2、通过此次时序逻辑电路实验，你对时序逻辑电路的设计是否有更清楚的认识？若没有，请分析原因；若有，请说明在哪些方面更加清楚。 通过这次时序逻辑电路实验，我最大的感触就是实验设计的思路与步骤一定要清晰，思路与步骤的清晰与否真的是造成实验设计是否困难的最重要的因素。清晰的话，做起实验来如同顺水推舟，毫不费力，不清晰的话则如入泥潭，寸步难行。
触发器是构成时序逻辑电路的基本单元，触发器按逻辑功能分为RS触发器、JK触发器、D触发器、T触发器和T′触发器等多种类型；按其电路结构分为主从型触发器和维持阻塞型触发器等。 1．JK触发器 （1）JK触发器符号及功能 JK触发器有两个稳定状态：一个状态是Q＝1，Q=0，称触发器处于“1”态，也叫置位状态；另一个状态是Q＝0，Q＝1，称触发器处于“0”态，也叫复位状态。JK触发器具有“置0”、“置1”、保持和翻转功能，符号如图l所示。 反映JK触发器的Q n和Q n、J、K之间的逻辑关系的状态表见表1。状态表中，Qn表示时钟脉冲来到之前触发器的输出状态，称为现态，Q n+1表示时钟脉冲来到之后的状态，称为次态。
图l JK触发器符号表1 JK触发器的状态表 JK触发器的特性方程为 JK触发器的种类很多，有双JK触发器74LS107，双JK触发器74LS114，741S112，74HC73，74HCT73等，有下降沿触发的，也有上升沿触发的。图l所示的JK触发器是下降沿触发的。
（2）双JK触发器74LS76 74LS76是有预置和清零功能的双JK触发器，引脚如图2所示，有16个引脚。功能表见表2，74LS76是下降沿触发的。 图2 74LS76引脚图表 2 74LS76的功能表 ①当R D＝0，S D＝1时
不论CP，J，K如何变化，触发器的输出为零，即触发器为“0”态。由于清零与CP脉冲无关，所以称为异步清零。 ②当R D＝1，S D＝0时 不论CP，J，K如何变化，触发器可实现异步置数，即触发器处于“1”态。 ③当R D＝1，S D＝1时 只有在CP脉冲下降沿到来时，根据J，Κ端的取值决定触发器的状态，如无CP脉冲下降沿到来，无论有无输人数据信号，触发器保持原状态不变。 2．D触发器 （1）D触发器符号及功能 D触发器具有置“0”和置“1”功能，其逻辑符号如图3所示，其逻辑功能为：在CP上升沿到来时，若D＝I，则触发器置1；若D＝0，则触发器置0，D触发器的特性方程为 D触发器的状态表见表3

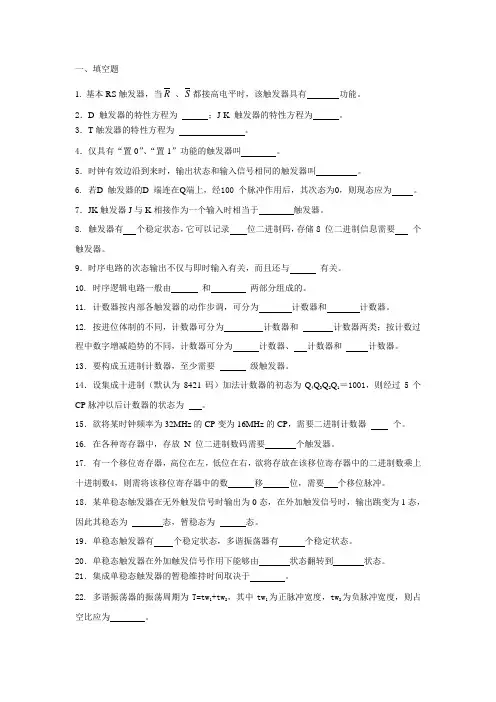

一、填空题 1. 基本RS触发器，当R、S都接高电平时，该触发器具有____ ___功能。 2．D 触发器的特性方程为___ ；J-K 触发器的特性方程为______。 3．T触发器的特性方程为。 4．仅具有“置0”、“置1”功能的触发器叫。 5．时钟有效边沿到来时，输出状态和输入信号相同的触发器叫____ _____。 6. 若D 触发器的D 端连在Q端上，经100 个脉冲作用后，其次态为0，则现态应 为。 7．JK触发器J与K相接作为一个输入时相当于触发器。 8. 触发器有个稳定状态，它可以记录位二进制码，存储8 位二进制信息 需要个触发器。 9．时序电路的次态输出不仅与即时输入有关，而且还与有关。 10. 时序逻辑电路一般由和两部分组成的。 11. 计数器按内部各触发器的动作步调，可分为___ ___计数器和____ __计数器。 12. 按进位体制的不同，计数器可分为计数器和计数器两类；按计数过 程中数字增减趋势的不同，计数器可分为计数器、计数器和计数器。13．要构成五进制计数器，至少需要级触发器。 14．设集成十进制（默认为8421码）加法计数器的初态为Q4Q3Q2Q1＝1001，则 经过5个CP脉冲以后计数器的状态为。 15．将某时钟频率为32MHz的CP变为4MHz的CP，需要个二进制计数器。 16. 在各种寄存器中，存放N 位二进制数码需要个触发器。 17. 有一个移位寄存器，高位在左，低位在右，欲将存放在该移位寄存器中的二 进制数乘上十进制数4，则需将该移位寄存器中的数移位，需要 个移位脉冲。 18．某单稳态触发器在无外触发信号时输出为0态，在外加触发信号时，输出跳 变为1态，因此其稳态为态，暂稳态为态。 19．单稳态触发器有___ _个稳定状态，多谐振荡器有_ ___个稳定状态。 20．单稳态触发器在外加触发信号作用下能够由状态翻转到状 态。 21．集成单稳态触发器的暂稳维持时间取决于。 22. 多谐振荡器的振荡周期为T=tw1+tw2，其中tw1为正脉冲宽度，tw2为负脉冲 宽度，则占空比应为____ ___。 23．施密特触发器有____个阈值电压，分别称作___ _____ 和___ _____ 。 24．触发器能将缓慢变化的非矩形脉冲变换成边沿陡峭的矩形脉冲。 25．施密特触发器常用于波形的与。 二、选择题 1. R-S型触发器不具有( )功能。 A. 保持 B. 翻转 C. 置1 D. 置0 2. 触发器的空翻现象是指（） A.一个时钟脉冲期间，触发器没有翻转 B.一个时钟脉冲期间，触发器只翻转一次 C.一个时钟脉冲期间，触发器发生多次翻转 D.每来2个时钟脉冲，触发器才翻转一次 3. 欲得到D触发器的功能，以下诸图中唯有图（A）是正确的。
实验三时序逻辑电路 学习目标： 1、掌握时序逻辑电路的一般设计过程 2、掌握时序逻辑电路的时延分析方法，了解时序电路对时钟信号相关参数的基本要求 3、掌握时序逻辑电路的基本调试方法 4、熟练使用示波器和逻辑分析仪观察波形图 实验内容： 1、广告流水灯（第 9 周课内验收）用触发器、组合函数器件和门电路设计一个广告流水灯，该流水灯由 8 个 LED 组成，工作时始终为 1 暗 7 亮，且这一个暗灯循环右移。 (1) 写出设计过程，画出设计的逻辑电路图，按图搭接电路 (2) 将单脉冲加到系统时钟端，静态验证实验电路 (3) 将 TTL 连续脉冲信号加到系统时钟端，用示波器观察并记录时钟脉冲 CP、触发器的输出端 Q2、Q1、 Q0 和 8 个 LED 上的波形。 2、序列发生器（第 10 周课内实物验收计数器方案）分别用 MSI 计数器和移位寄存器设计一个具有自启动功能的 01011 序列信号发生器 (1) 写出设计过程，画出电路逻辑图 (2) 搭接电路，并用单脉冲静态验证实验结果 (3) 加入 TTL 连续脉冲，用示波器观察观察并记录时钟脉冲 CLK、序列输出端的波形。 3、4 位并行输入-串行输出曼切斯特编码电路（第10周课内验收，基础要求占70%，扩展要求占30%） 在电信与数据存储中, 曼彻斯特编码（Manchester coding），又称自同步码、相位编码（phase encoding，PE），它能够用信号的变化来保持发送设备和接收设备之间的同步，在以太网中，被物理层使用来编码一个同步位流的时钟和数据。曼彻斯特编码用电压的变化来分辨 0 和 1，从高电平到低电平的跳变代表 0，而从低电平到高电平的跳变代表 1。信号的保持不会超过一个比特位的时间间隔。即使是 0 或 1 的序列，信号也将在每个时间间隔的中间发生跳变。这种跳变将允许接收设备的时钟与发送设备的时钟保持一致，图 3.1 为曼切斯特编码的例子。 设计一个电路，它能自动加载 4 位并行数据，并将这4位数据逐个串行输出（高位在前），每个串行输出位都被编码成曼切斯特码，当 4 位数据全部传输完成后，重新加载新数据，继续传输，如图 3.2 所示。
触发器是构成时序逻辑电路的基本单元
触发器是构成时序逻辑电路的基本单元
触发器是构成时序逻辑电路的基本单元，触发器按逻辑功能分为RS触发器、JK触发器、D触发器、T 触发器和T′触发器等多种类型；按其电路结构分为主从型触发器和维持阻塞型触发器等。 1．JK触发器 （1）JK触发器符号及功能 JK触发器有两个稳定状态：一个状态是Q＝1，Q=0，称触发器处于“1”态，也叫置位状态；另一个状态是Q＝0，Q＝1，称触发器处于“0”态，也叫复位状态。JK触发器具有“置0”、“置1”、保持和翻转功能，符号如图l所示。 反映JK触发器的Q n和Q n、J、K之间的逻辑关系的状态表见表1。状态表中，Qn表示时钟脉冲来到之前触发器的输出状态，称为现态，Q n+1表示时钟脉冲来到之后的状态，称为次态。
图l JK触发器符号表1 JK触发器的状态表 JK触发器的特性方程为 JK触发器的种类很多，有双JK触发器74LS107，双JK触发器74LS114，741S112，74HC73，74HCT73等，有下降沿触发的，也有上升沿触发的。图l所示的JK触发器是下降沿触发的。 （2）双JK触发器74LS76 74LS76是有预置和清零功能的双JK触发器，引脚如图2所示，有16个引脚。功能表见表2，74LS76是下降沿触发的。
图2 74LS76引脚图表 2 74LS76的功能表 ①当R D＝0，S D＝1时 不论CP，J，K如何变化，触发器的输出为零，即触发器为“0”态。由于清零与CP脉冲无关，所以称为异步清零。 ②当R D＝1，S D＝0时
不论CP，J，K如何变化，触发器可实现异步置数，即触发器处于“1”态。 ③当R D＝1，S D＝1时 只有在CP脉冲下降沿到来时，根据J，Κ端的取值决定触发器的状态，如无CP脉冲下降沿到来，无论有无输人数据信号，触发器保持原状态不变。 2．D触发器 （1）D触发器符号及功能 D触发器具有置“0”和置“1”功能，其逻辑符号如图3所示，其逻辑功能为：在CP上升沿到来时，若D＝I，则触发器置1；若D＝0，则触发器置0，D触发器的特性方程为 D触发器的状态表见表3 图3 D触发器的逻辑符图3 D触发器的逻辑符
实验五时序逻辑电路（计数器和寄存器）-实验报告一、实验目的 1掌握同步计数器设计方法与测试方法。 2 ?掌握常用中规模集成计数器的逻辑功能和使用方法。 二、实验设备 设备：THHD-2型数字电子计数实验箱、示波器、信号源 器件：74LS163、74LS00、74LS20 等。 三、实验原理和实验电路 1计数器 计数器不仅可用来计数，也可用于分频、定时和数字运算。在实际工程应用中，一般很少使用小规模的触发器组成计数器，而是直接选用中规模集成计数器。 2. （1）四位二进制（十六进制）计数器74LS161 （74LS163） 74LS161是同步置数、异步清零的4位二进制加法计数器，其功能表见表。 74LS163是同步置数、同步清零的4位二进制加法计数器。除清零为同步外，其他功能与74LS161相同。二者的外部引脚图也相同，如图所示。 3.集成计数器的应用一一实现任意M进制计数器
Eft CR IK rh th Ih ET 7-I1A C1M /( 制扭环计数 同步清零法器 同步置数法 般情况任意M 进制计数器的结构分为 3类，第一类是由触发器构成的简单计数器。 第 二类是 由集成二进制计数器构成计数器。第三类是由移位寄存器构成的移位寄存型计数器。 第一类，可利用时序逻辑电路的设计方法步骤进行设计。 第二类，当计数器的模 M 较小时用 一片集成计数器即可以实现，当 M 较大时，可通过多片计数器级联实现。两种实现方法：反 馈置数法和反馈清零法。第三类，是由移位寄存器构成的移位寄存型计数器。 4?实验电路： 十进制计数器 1
图74LS161 (74LS163)外部引脚图 四、实验内容及步骤 1 .集成计数器实验 （1）按电路原理图使用中规模集成计数器74LS163和与非门74LS00,连接成一个同步置数或同步清零十进制计数器，并将输出连接至数码管或发光二极管。然后使用单次脉冲作为触发输入，观察数码管或发光二极管的变化，记录得到电路计数过程和状态的转换规律。 （2）根据电路图，首先用D触发器74LS7474构成一个不能自启的六进制扭环形计数器，同样将输出连接至数码管或发光二极管。然后使用单次脉冲作为触发输入，观察数码管或发光二 极管的变化，记录得到电路计数过程和状态的转换规律。注意观察电路是否能自启，若不能自启，则将电路置位有效状态。接下来再用D触发器74LS7474构成一个能自启的六进制扭环 形计数器，重复上述操作。 2?分频实验 依据实验原理图用74LS163及74LS00组成一个具有方波输出的六分频电路。选择适当时钟输入方式及频率（CP接连续波脉冲），用双踪示波器观察并记录时钟与分频输出信号的时序波形。 五、实验结果及数据分析 1 .集成计数实验同步清零和同步置数的十进制加一计数器状态转换过程分别如下所示: 0000 ： 0001 ： 0010 ： 0011 ； 0100 爲00*卄庇爲爲卄yh 六进制扭环形计数器的状态转换过程如下:
时序逻辑电路的组成及分析方法案例说明 一、时序逻辑电路的组成 时序逻辑电路由组合逻辑电路和存储电路两部分组成，结构框图如图5-1所示。图中外部输入信号用X （x 1，x 2，… ，x n ）表示；电路的输出信号用Y （y 1，y 2，… ，y m ）表示；存储电路的输入信号用Z （z 1，z 2，… ，z k ）表示；存储电路的输出信号和组合逻辑电路的内部输入信号用Q （q 1，q 2，… ，q j ）表示。 x x y 1 y m 图8.38 时序逻辑电路的结构框图 可见，为了实现时序逻辑电路的逻辑功能，电路中必须包含存储电路，而且存储电路的输出还必须反馈到输入端，与外部输入信号一起决定电路的输出状态。存储电路通常由触发器组成。 2、时序逻辑电路逻辑功能的描述方法 用于描述触发器逻辑功能的各种方法，一般也适用于描述时序逻辑电路的逻辑功能，主要有以下几种。 （1）逻辑表达式 图8.3中的几种信号之间的逻辑关系可用下列逻辑表达式来描述： Y =F (X ，Q n ) Z =G (X ，Q n ) Q n +1=H (Z ，Q n ) 它们依次为输出方程、状态方程和存储电路的驱动方程。由逻辑表达式可见电路的输出Y 不仅与当时的输入X 有关，而且与存储电路的状态Q n 有关。 （2）状态转换真值表 状态转换真值表反映了时序逻辑电路的输出Y 、次态Q n +1与其输入X 、现态Q n 的对应关系，又称状态转换表。状态转换表可由逻辑表达式获得。 （3）状态转换图
状态转换图又称状态图，是状态转换表的图形表示，它反映了时序逻辑电路状态的转换与输入、输出取值的规律。 （4）波形图 波形图又称为时序图，是电路在时钟脉冲序列CP的作用下，电路的状态、输出随时间变化的波形。应用波形图，便于通过实验的方法检查时序逻辑电路的逻辑功能。 二、时序逻辑电路的分析方法 1.时序逻辑电路的分类 时序逻辑电路按存储电路中的触发器是否同时动作分为同步时序逻辑电路和异步时序逻辑电路两种。在同步时序逻辑电路中，所有的触发器都由同一个时钟脉冲CP控制，状态变化同时进行。而在异步时序逻辑电路中，各触发器没有统一的时钟脉冲信号，状态变化不是同时发生的，而是有先有后。 2.时序逻辑电路的分析步骤 分析时序逻辑电路就是找出给定时序逻辑电路的逻辑功能和工作特点。分析同步时序逻辑电路时可不考虑时钟，分析步骤如下： （1）根据给定电路写出其时钟方程、驱动方程、输出方程； （2）将各驱动方程代入相应触发器的特性方程，得出与电路相一致的状态方程。 （3）进行状态计算。把电路的输入和现态各种可能取值组合代入状态方程和输出方程进行计算，得到相应的次态和输出。 （4）列状态转换表。画状态图或时序图。 （5）用文字描述电路的逻辑功能。 3.案例分析 分析图8.39所示时序逻辑电路的逻辑功能。 图8.39 逻辑电路 解:该时序电路的存储电路由一个主从JK触发器和一个T触发器构成，受统一的时钟CP控制，为同步时序逻辑电路。T触发器T端悬空相当于置1。 （1）列逻辑表达式。 输出方程及触发器的驱动方程分别为
第8章 触发器和时序逻辑电路及其应用习题解答 8.1 已知基本RS 触发器的两输入端D S 和D R 的波形如图8-33所示，试画出当基本RS 触发器初始状态分别为0和1两种情况下，输出端Ｑ的波形图。 图8-33 习题8.1图 解：根据基本RS 触发器的真值表可得：初始状态为0和1两种情况下，Ｑ的输出波形分别如下图所示： 习题8.1输出端Ｑ的波形图 8.2 已知同步RS 触发器的初态为0，当S 、R 和CP 的波形如图8-34所示时，试画出输出端Ｑ的波形图。 图8-34 题8.2图 解：根据同步RS 触发器的真值表可得：初始状态为0时，Ｑ的输出波形分别如下图所示：
习题8.2输出端Ｑ的波形图 8.3 已知主从JK触发器的输入端CP、J和K的波形如图8-35所示，试画出触发器初始状态分别为0时，输出端Ｑ的波形图。 图8-35 习题8.3图 解：根据主从JK触发器的真值表可得：初始状态为0情况下，Ｑ的输出波形分别如下图所示： 习题8.3输出端Ｑ的波形图 8.4 已知各触发器和它的输入脉冲CP的波形如图8-36所示，当各触发器初始状态均为1时，试画出各触发器输出Ｑ端和Q端的波形。
图8-36 习题8.4图 解：根据逻辑图及触发器的真值表或特性方程，且将驱动方程代入特性方程可得状态方程。即：（a ）J ＝K ＝1；Ｑn ＋ 1＝n Ｑ，上升沿触发（ｂ）J ＝K ＝1；Ｑn ＋ 1＝n Ｑ， 下降沿触发 （ｃ）K ＝0，J ＝1；Ｑn ＋ 1＝J n Ｑ＋K Ｑn ＝1，上升沿触发 （ｄ）K ＝1，J ＝n Ｑ；Ｑn ＋ 1＝J n Ｑ＋K Ｑn ＝n Ｑn Ｑ＋０·Ｑn ＝n Ｑ，上升沿触发 （ｅ）K ＝Ｑn ，J ＝n Ｑ；Ｑn ＋ 1＝J n Ｑ＋K Ｑn ＝n Ｑn Ｑ＋０＝n Ｑ，上升沿触发 （ｆ）K ＝Ｑn ，J ＝n Ｑ；Ｑn ＋ 1＝J n Ｑ＋K Ｑn ＝n Ｑn Ｑ＋０＝n Ｑ，下降沿触发， 再根据边沿触发器的触发翻转时刻，可得当初始状态为1时，各个电路输出端Ｑ的波形分别如图（a ）、（b ）、（c ）、（d ）、（e ）和（f ）所示，其中具有计数功能的是：（a ）、（b ）、（d ）、（e ）和（f ）。各个电路输出端Ｑ的波形与相应的输出端Ｑ的波形相反。 习题8.4各个电路输出端Ｑ的波形图
触发器和时序逻辑电路测试题 （十二章，十三章） 一、填空题 1、存放N为二进制数码需要_______个触发器。 2、一个四位二进制减法计数器状态为_______时，在输入一个计数脉冲，计数状 态为1111，然后向高位发_____信号。 3、时序逻辑电路在结构方面的特点是;由具有____逻辑门电路和具有______的 触发器两部分组成。 4、十进制计数器最少要用______个触发器。 5、用N个触发器可以构成存放_______位二进制代码寄存器。 6、在数字电路系统中，按逻辑功能和电路特点，各种数字集成电路可分位 ________逻辑电路和_________逻辑电路两大类。 7、8421BCD码位1001，它代表的十进制是_________。 8、8421BCD码的二一进制计数器当前计数状态是1000，再输入三个计数脉冲， 计数状态位________。 9、数码寄存器主要由______和______组成，起功能是用来暂存_______数码。 10、同步计数器各个触发器的状态转换，与________同步，具有______特点。 11、寄存器在断电后，锁存的数码_______。 12、4个触发器构成8421BCD码计数器，共有______个无效状态，即跳过二 进制数码_________到______6个状态。 二、判断题、 1、移位寄存器每输入一个脉冲时，电路中只有一个触发器翻转。（） 2、移位寄存器即可并行输出也可串行输出。（） 3、右移寄存器存放的数码将从低位到高位，依次串行输入。（） 4、八位二进制能表示十进数的最大值是256. （） 5、表示一位十进制数至少需要二位二进制。（） 6、触发器实质上就是一种功能最简单的时序逻辑电路，是时序逻辑存储记忆的基础。（） 7、数码寄存器存放的数码可以并行输入也可以串行输入。（） 8、显示器属于时序逻辑电路类型。（） 9、计数器、寄存器和加法器都属于时序逻辑电路。（） 10、时序逻辑电路具有记忆功能。（） 11、用4个触发器可构成4位二进制计数器。（）
实验二 时序逻辑电路的设计 一、实验目的： 1、 掌握时序逻辑电路的分析方法。 2、 掌握VHDL 设计常用时序逻辑电路的方法。 3、 掌握时序逻辑电路的测试方法。 4、 掌握层次电路设计方法。 5、 理解时序逻辑电路的特点。 二、实验的硬件要求： 1、 EDA/SOPC 实验箱。 2、 计算机。 三、实验原理 1、时序逻辑电路的定义 数字逻辑电路可分为两类：组合逻辑电路和时序逻辑电路。组合逻辑电路中不包含记忆单元（触发器、锁存器等），主要由逻辑门电路构成，电路在任何时刻的输出只和当前时刻的输入有关，而与以前的输入无关。时序电路则是指包含了记忆单元的逻辑电路，其输出不仅跟当前电路的输入有关，还和输入信号作用前电路的状态有关。 2、同步时序逻辑电路的设计方法 同步时序逻辑电路的设计是分析的逆过程,其任务是根据实际逻辑问题的要求，设计出能实现给定逻辑功能的电路。同步时序电路的设计过程： （1）根据给定的逻辑功能建立原始状态图和原始状态表。 ①明确电路的输入条件和相应的输出要求，分别确定输入变量和输出变量的数目和符号； ②找出所有可能的状态和状态转换之间的关系； ③根据原始状态图建立原始状态表； （2）状态化简---求出最简状态图。 合并等价状态，消去多余状态的过程称为状态化简。 等价状态：在相同的输入下有相同的输出，并转换到同一个次态去的两个状态称为等价状态。 （3）状态编码（状态分配）。 给每个状态赋以二进制代码的过程。 根据状态数确定触发器的个数，n n M 221-≤∠（M 为状态数；n 为触发器的个数）。 （4）选择触发器的类型。 （5）求出电路的激励方程和输出方程。 （6）画出逻辑图并检查自启动能力。 3、时序逻辑电路的特点及设计时的注意事项 ①时序逻辑电路与组合逻辑电路相比，输出会延时一个时钟周期。 ②时序逻辑电路一般容易消除“毛刺”。 ③用VHDL 描述时序逻辑电路时，一般只需将时钟信号和异步控制（如异步复位）信号作为敏感信号。
时序逻辑电路分析例题 1、 分析下图时序逻辑电路。 解： 1、列出驱动方程：111==K J 1//122Q A AQ K J +== 2、列出状态方程： 将驱动方程代入JK 触发器的特性方程Q K JQ Q //*+=得： /1*1Q Q = 212/1//21//2/1*2Q AQ Q Q A Q Q A Q AQ Q +++= 3、列出输出方程： 21//2/1Q Q A Q AQ Y += 4、列出状态转换表： （1）当A=1时： 根据：/1*1Q Q =；21/2/1*2Q Q Q Q Q +=；/ 2/1Q Q Y =得：
（2）当A=0时： 根据：/1*1Q Q =；2/1/21*2 Q Q Q Q Q +=；21Q Q Y =得： 5、画状态转换图： 6、说明电路实现的逻辑功能： 此电路是一个可逆4进制（二位二进制）计数器，CLK 是计数脉冲输入端，A 是加减控制端，Y 是进位和借位输出端。当控制输入端A 为低电平0时，对输入的脉冲进行加法计数，计满4个脉冲，Y 输出端输出一个高电平进位信号。当控制输入端A 为高电平1时，对输入的脉冲进行减法计数，计满4个脉冲，Y 输出端输出一个高电平借位信号。 2、如图所示时序逻辑电路，试写出驱动方程、状态方程，画出状态图，说明该电路的功能。
()()n n n n n n n n n n n n n n Q XQ Q Q X Q Q X Q Q Q X Q Q X Q Q X Q 0 1 1 1 1 010110 11+=⊕=+=⊕=++ 输出方程 ()01Q Q X Z ⊕= 1、 状态转换表，如表所示。状态转换图，略。 CP X Z
时序逻辑实验报告（时序逻辑实验报告1）。实验目的1。掌握同步计数器的设计方法和测试方法。2掌握常用积分计数器的逻辑功能和使用方法。第二，lshd数字信号盒。该计数器不仅可用于计数，还可用于分频、定时和数字运算。在实际工程应用中，很少使用小型触发器构成计数器，而直接使用中型集成计数器。2（1）四位二进制计数器74ls161?74lsl61是具有同步设置和异步清除功能的4位二进制加法计数器。其功能表如下表所示。74ls163是一个4位二进制加法计数器，具有同步设置和同步清除功能。其他函数与74lsl61相同，区别在于删除是同步的。此图显示两个管脚的外部示意图。表74lsl61功能表3。应用集成计数器实现了正常情况下的任意一种计数器。任何玛丽计数器的结构都可以分为三种类型。第一种类型是由触发器组成的简单计数器。第二种类型由一个集成的二进制计数器组成。第三种类型是移位寄存器，它由移位寄存器组成。在第一类中，您可以使用顺序逻辑电路进行设计。在第二类中，当计数器的模数m较小时，可以通过积分计数器来实现。当m较大时，可以通过级联多个计数器来实现。实现方法有两种：反馈设置法和反馈清除法。第三种类型是移位寄存器计数器，它由移位寄存器
组成。4实验电路：十进制计数器同步清除法、同步设定法、六边形回路输出、六边形分频电路图74ls161外部引脚图4。实验内容及步骤?1。综合计数器实验?根据电路图，使用介质集成计数器74ls163和“与非门74ls00”连接十进制计数器的同步设置或同步清零，输出连接到数码管或LED。然后以单个脉冲作为触发输入，观察数码管或发光二极管的变化，记录电路的计数过程和状态转换规律。根据电路图，用D触发器74ls7474构成一个六边形扭环计数器，输出端还连接到数码管或发光二极管上。然后用单个脉冲作为触发输入，观察数码管或LED的变化，记录电路计数过程和状态转换规律。注意观察电路是否能自动启动，否则不能将电路设置为有效状态。接下来，使用D触发器74ls7474形成自启动六边形扭环计数器，并重复上述操作。2分频实验根据实验原理图，由74ls163和74ls00组成方波输出六分频电路。选择合适的时钟输入方式和频率，用双轨示波器观察并记录时钟和分频输出信号的时序波形。5实验结果及数据分析1。同步清除十进制数加一。状态转换过程如下：分频实验成功实现了六频输出，输出波形为跟随：。实验总结和改进实验比较成功。通过这次测试，掌握了同步计数器的设计方法和

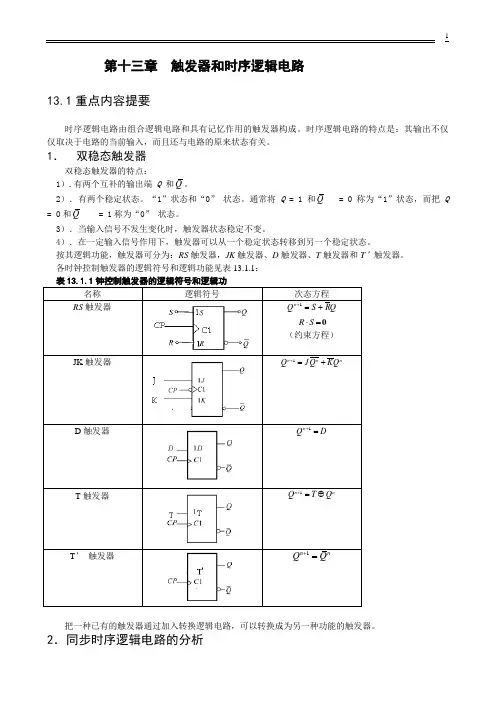

第十三章触发器和时序逻辑电路 13.1重点内容提要 时序逻辑电路由组合逻辑电路和具有记忆作用的触发器构成。时序逻辑电路的特点是：其输出不仅仅取决于电路的当前输入，而且还与电路的原来状态有关。 1．双稳态触发器 双稳态触发器的特点： 1）.有两个互补的输出端Q 和Q。 2）．有两个稳定状态。“1”状态和“0” 状态。通常将Q = 1和Q= 0 称为“1”状态，而把Q = 0和Q = 1称为“0” 状态。 3）．当输入信号不发生变化时，触发器状态稳定不变。 4）．在一定输入信号作用下，触发器可以从一个稳定状态转移到另一个稳定状态。 按其逻辑功能，触发器可分为：RS触发器，JK触发器、D触发器、T触发器和T’触发器。 各时钟控制触发器的逻辑符号和逻辑功能见表13.1.1： 把一种已有的触发器通过加入转换逻辑电路，可以转换成为另一种功能的触发器。 2．同步时序逻辑电路的分析
