网络原理实验室解决方案
(V 2)
福建星网锐捷网络有限公司
2008年6月
第一章摘要
网络协议是网络数据交换的基础，网络协议是通信的双方必须遵守、约定和准则。作为友好的进行信息资源交换，通过网络协议可以实现人类各种应用数据的交互，随着使用网络人数的增长，应用数据的快速发展，网络协议的标准、体系越来越重要。然而，网络协议的抽象性很难以在高校开展有效的教学，计算机网络原理课程通过学习网络协议来洞悉理论基础的本质，目前网络原理课程的教学都是以书本教学的模为主，使得学生对网络协议内部的实现机制和在网络中的实际传输情况缺乏感性的认识和实验环节，使学生难以理解和掌握，教学效果不理想，随着经济和社会的发展和终身教育观念的普及，迫切需要有科学、方便、完善的网络协议学习系统，作为学习网络协议、分析网络协议的利器。锐捷网络实验室重在培养学生对计算机网络原理的掌握和理解，以及在相关的基础上进行开发，以直观的方式对网络通信的协议进行深入的掌握和了解。
锐捷网络原理实验室为高校相关专业讲授计算机网络原理、协议等课程，而开发的实践教学平台。通过对网络体系各层次协议数据单元（PDU）的灵活编辑、仿真发送、捕获解析和会话分析，学生可以深入地理解和掌握网络协议的内部原理和运行机制。借助此平台还可以学习网络程序设计、网络攻防和故障性能分析等相关知识，加强学生对网络协议的理解和掌握，培养学生的动手实践和设计分析能力，培养创新型人才。
锐捷网络原理实验室是面向开设网络技术、网络工程、计算机科学与技术、通信工程等计算机应用技术等专业提出的业界领先的专门针对网络协议分析实验教学的一揽子实验室解决方案。是产学研相结合的一种重要形式，不仅有利于科研、教学，而且有利于提高学生的网络安全应用的实际能力，进而增强他们在就业中的竞争实力，从而树立学校在学术界和社会的良好品牌形象。这个解决方案是基于学校的教学计划及课程设置需求而设计的，是为各本科高校定制的。并且锐捷网络提出的网络原理实验室建设方案也是独特的，它具有专注于实践型实验教学、高效和便捷安全、先进的教学管理平台等无可比拟的优势。
锐捷网络各类专业实验室解决方案已经成功应用于全国的550多所学校，行业市场占有率第一，应用效果明显。
第二章建设网络原理实验室的特点和原则
2.1 建设网络原理实验室的特点
网络原理包含的理论基础比较广：它包含计算机技术、网络通信、电子电路技术、数学、物理等诸多学科的知识，网络原理也是一个复杂的系统，它涉及到各种体系架构、各种通信层次、数据组成结构、网络环境等。计算机网络实验室紧密结合计算机网络原理的课程，结合计算机技术和通信技术的最新技术领域，由于计算机网络课程是高校相关专业必修的重点课程，因此它在整个专业建设和课程体系中占据重要地位。但是，由于传统计算机网络原理课程的教学模式不适合讲授抽象的网络知识，网络教学缺乏实践操作，网络知识无法深入的特点，学生在教师讲完课程后，理解不深刻。面对这样的情况，锐捷网络将计算机网络原理的课程引入到实践教学计划中，让学生直观、全方位了解各种网络设备和应用环境，真正加深对网络原理、协议、标准的认识。真正提高了学生的网络技能和实战能力。
通过在网络原理实验室中的学习和实践，使得学生具有扎实的理论基础和很强的实践动手能力，这些都是他们在将来的就业竞争中非常明显的竞争优势。通过建立实践平台的教学方式为计算机网络教学提供了新的教学方法和工具，对深化教学模式改革起到积极的推动作用。
2.2建设网络原理实验室的原则
网络原理实验的建设为开设计算机网络原理及基础课程的高校提供实践教学平台，让学生掌握计算机网络通信的原理及协议功能。为达到网络原理实验室建设的目标，综合
考虑近几年网络技术的发展，在实验室设计构建中，应始终坚持以下原则：第一，高可靠性。网络实验系统的稳定可靠是应用系统正常运行的前提保证，在网络设计中选用高可靠性网络原理实验产品，合理设计网络架构，制订可靠的备份策略，保证实验平台具有故障自愈的能力，最大限度地支持系统的正常运行。
第二，标准性及开放性。通讯协议和接口符合国际标准。支持国际上通用标准的网络协议（如TCP/IP）、国际标准的开放协议，有利于保证与其他网络在之间的平滑连接互通。在网络中，即使有多个系统和多应用并存，采用统一的标准，也能使这些系统能融合到一起，实现业务整合及数据集中。
第三，灵活性及可扩展性。根据未来网络技术的增长和变化，网络协议可以升级，最大程度的减少对实验平台和现有实验设备的调整。易于增加新设备、新用户，易于和各种公用网络连接，随系统应用的逐步成熟不断延伸和扩充，充分保护现有投资利益。
第四，先进性。实验室作为学校最前沿学科和技术研究场所，要求网络实验室要配备最先进的网络设备，能够开展最新技术的科研，教学和实践活动，对网络实验室的设备，网络方案的技术先进性要求非常高。同时还应跟踪当前计算机网络和通信技术的最新发展，能够开设一些高水平的网络和通信实验。
第五，可管理性。对网络实行集中监测，分权管理，并统一分配宽带资源。选用先进的网络管理平台，具有对设备、软件、接口等的管理，流量统计分析，及可提供故障自动报警。整个实验室平台可以进行远程控制。
第六，安全性。制订统一的安全策略，整体考虑实验平台的安全性。可以通过各业务子网隔离，统一规划，根据不同的业务划分子网。具有保证系统安全，防止系统被人为破坏的能力。
第七，综合性和统一性。要求在一个网络实验室内完成上面提到的众多网络实验，并且最好是由一个厂家的设备来组建。
为了保证网络原理实验室的规划和建设的质量，根据上述建设网络原理实验室的目标和原则，只能在有实力的网络设备生产厂商中选择合作伙伴。
第三章网络实验室建设需求分析
3.1网络协议分析课程培养目标
目前的大学教育模式，无论是研究型大学还是应用工程型大学，基础课程的教学理念是进一步向研究型教学模式转化，已经全面而深入地开展了教学内容、体系和方法的现代化改革，计算机科学技术特点和发展的需要将不断更新基础课程的内容，来保证基础课程的科学性、前沿性与先进性。
计算机网络基础课程是高等院校计算机相关专业的重点课程,网络协议分析是计算机网络教学体系当中的一个重要环节.为了使学生对抽象的计算机网络知识有了直观生动的认识和理解,利用协议分析软件和数据包编辑软件,来完成TCP/IP各层协议的实验教学.通过原理和实例,理解网络通信的基本原理。
网络协议实验的目的在于通过软硬件相结合的实验设备，让学生深入到网络实际运行中，使网络传送数据可见，可以简单快捷编辑网络协议，改变以往学生只能通过老师单方面的授课形式去学习和理解计算机网络基础知识的单一模式，使学生对抽象的计算机网络知识有了直观生动的认识和学习，发挥了学生动手参与的能力。从而改进目前计算机网络基础知识教学中存在的问题，能够真正从理论和实践两方面提高学生的网络知识能力，培养高素质的专业人才，以适应社会的需要。
一、教学结合社会需求
计算机网络协议实验的目的在于通过软硬件相结合的实验设备，让学生深入到网络实际运行中，对抽象的计算机网络知识有一个直观生动的认识。网络协议实验项目包括：以太网数据帧的构成、IP地址分类与数据包组成、地址解析协议ARP、互联网控制报文协议ICMP、SNMP协议与网络管理、UDP、TCP等各类协议设计及故障分析等。
计算机网络原理实验室可以为《计算机网络》、《计算机网络工程》、《无线局域网》、《通信原理》等课程提供配套实验，培养学生具备一定的组建计算机网络的实际动手能力，掌握设计、维护计算机网络等能力。
二、倡导创新实践
网络专业原理性课程作为计算机专业网络基础必修课，着重培养学生对网络体系结构的
理解，掌握各层协议的工作原理。通过实验，让学生对数据通信过程中的每个协议进行分析、调试、设计，培养了学生的基本研究技能，培养了学生的辨证思维能力。在实验中的交流和探索的过程，可以极大的提高学生对原理性课程的兴趣，培养了学生的团队合作精神和创新能力。同时也可以为学生进行网络程序设计、大学生电子设计竞赛进行课程设计和作品设计提供必要的环境。培养学生的创新实践能力，丰富学生的科技活动，培养学生的自主创新能力，全面提升学生的综合素质，为有特长的学生提供实验条件。
三、开展产学研
大学除了日常的工作之外的另一个重要的工作就是科研，通过建设实验室，来开展产学研研究，网络原理实验室可以为相关专业的老师和学生在进行课题开发、课程设计、毕业设计等方面提供必要的软、硬件环境。通过在专业的网络协议分析实验室中进行各种前沿的网络协议分析实验，研究人员可以跟踪先进网络和通信技术，开阔思路和眼界，提高科研水平。
可以与网络设备供应商建立合作伙伴关系，由它们及时提供最新的技术信息。甚至可以和合作伙伴公司建立联合开发研究课题和项目，共同进行科研和生产前沿技术的研究和开发。并且以最快速度将科研成果转化为产品，迅速地提高生产力。
四、提高教学水平
网络技术是理论和实践结合十分紧密的一门学科，只有在实验中，学生才能真正掌握课堂上学到的知识。所以增加网络实验的授课可以极大地提高网络教学效果。网络原理实验室的建设极大地改善了计算机网络原理实验课程教学的条件，可以让教师接触到许多前沿的网络知识和技术，开阔思路和眼界，这些都极大地提高了教师自身的网络技术方面的素养，正是有这样的前提，教师才能提高网络理论和应用方面的教学水平。同时教师可以和一流的网络设备厂商保持密切的技术上的联系，从而及时跟进国际上最新最流行的网络技术，提高授课水平。
网络原理实验按照教学计划的开展，大致可以分为如下几类：
3.1.1 基础协议分析类实验
3.3 网络原理实验室建设的应用需求
3.3.1 提供网络原理实验室较学环境
社会或企事业单位用人的标准是更需要的是具有动手能力的网络应用技术人才。这和学校的人才培养模式、培养目标等方面与存在着差距。现在很多学校更多的是注重理论的教学，现在，很多政府机关、电信及金融行业更需要的是具有动手能力的网络安全技术人才。对于学校来说，学生动手能力的培养，在很大程度上取决于学校的安全实验环境和学生的实践经验。那对于我们计算机专业或网络方向的教学，如何来做到这一点？这就要求提供真实的实验环境。
3.3.2 满足不同层次实验的需要
对于很多高等院校来说，建网络原理实验室需要它能满足做不同类别的实验。这就要求在这个实验室内同时完成不同层次人才的培养需要。涵盖体系结构、网络基本协议、操作系统、网络攻击与防御、网络病毒、网络后门与隐身、网络扫描与监听等方案设计等等。
3.3.3提供实验室配套的实验教学系统
就是网络原理实验室是建成了，如何能迅速的将这个实验室应用到教学中去，这就要求合作伙伴或厂家在提供解决方案的时候，能一并考虑相关的教学支持系统，即厂家不仅仅是把设备卖给学校，还要解决相关的教材，师资等问题。必不可少的详实丰富的实验内容、系统的实践型实验教材、完善的师资培训三个方面与实验室的硬件配套教学系统。
3.3.4创新型实验能在实验室完成
教育部在教学评估中明确提出，要少做验证性实验，多做综合性实验和设计性实验。综合性实验，指实验内容涉及本课程的综合知识或与本课程相关课程知识的实验；设计性实验，是指给定实验目的要求和实验条件，由学生自行设计实验方案并加以实现的实验。
学校平常上课的时候，是一节实验课讲一个具体的实验，比如这节讲SNIFFER软件的基本使用，下节将讲入协议开发的配置。学生可能每节课学生都学的不错，可是到了学期结束的时候，他们整体运用所学知识解决问题的能力如何，就不清楚了。学校老师也想通过一个综合性实验来检查学生的解决问题的能力。
有些学校有实训教学环节、课程设计、毕业设计等教学环节，这些环节都需要应用真实案例的综合性实验。
3.3.5有效地对实验教学进行管理
传统的网络实验室的做法是会使得网络实验的效率很低。传统做法的三个问题：一、学生的宝贵实验时间大半浪费在对长期的理解，而不是用在真正的试验内容上，学习效果差；
二、一个班级40个学生左右，可以想见那个场面有多混乱，老师的精力浪费在维持秩序上，无法集中精力辅导学生做实验，教学效果差；三、不断地插拔线，设备的端口容易损坏。一般一个端口的标准插拔次数是500次，而一次课可能就要插拔十多次。这就要求新型的网络实验室如具备有访问控制和管理服务器、教学管理软件系统、远程实验室管理和预约系统等
这样的系统，所有实验从这个系统的Web界面通过鼠标双击网络实验台、相关组成设备名称的方式，进入相应设备，就可以进入该台设备进行实验，而不需要插拔线，进行真正的逻辑连接和网络构建、调试实验。同时还具备快速处理每班次实验课的配置恢复工作，从而保证教学课时的安排，做到实验室的管理便捷。
3.3.6解决学生将来就业的通用性问题
培训出来的学生不光能够会配置实验室中的网络设备，主要是能够调试和配置业界主流的网络设备，这样学生的就业面就不会太窄。要做到学会了业界主流的设备调试，绝大部分主流设备的调试都不是问题，不受单一厂家的限制。
3.3.7完备和成熟的整体解决方案
这就要求目前要在全国各类高等院校得到广泛的应用，在业界是领导的地位。是投入了大量人力物力专注与教育行业，经得起实践考验的，成熟的方案。所提供的实验内容、系统的实践型实验教材、完善的师资培训都经过应用验证的，并真正能提高学校教学效果和学生就业能力的。
各学校投入网络原理实验室建设的经费有限，因此网络实验室设计方案具有良好的性能价格比，经济实用，适用范围广，技术符合网络安全教学的特点。通过精心分析网络安全教学实验的课时量，要合理安排网络教学实验和网络培训实验环节，完全能够避免对教学体系的影响。同时可与各学院在校内合作开办的网络安全技术教育中心。满足教学、科研需求，并在此基础上，可进行网络技术职业认证培训。
第四章网络原理实验室建设方案
4.1网络原理实验室构建方案
锐捷网络协议教学系统是锐捷网络公司根据目前高校计算机网络课程教学的现状，遵循教育部《教育资源建设技术规范》的要求，与清华大学合作开发了教学类产品——网络协议教学系统。本套系统的研制目的在于，帮助学生理解网络知识，真正从理论和实践方面提高学生的能力，培养高素质的专业人才，以适应社会的需要。本系统着眼于人才培养的针对性、应用性、实践性；为计算机网络教学提供新的教学模式和手段；是国内首创的辅助计算机网络教学的先进工具；技术水平国内领先，拥有自主知识产权，并通过教育部的科技成果鉴定。这套系统在教学中的应用，改变了以往学生只能通过教师单方面讲解去学习和理解计算机网络知识的教学模式，使学生对抽象的计算机网络知识有了直观生动的认识和理解，并培养学生的设计能力，充分调动了学生学习的积极性、主动性。
图4-1-1
4.1.1网络协议分析实验系统组成
图4-1-2
服务中心平台：高性能服务器，为数据采集和对软件系统注册提供应用支持。（该服务器可自购）
协议编辑软件：可以编辑多种基于IPv4，IPv6的网络协议，发送各种协议数据包，并提供多种实用性工具。
协议分析软件：捕获和分析网络中各种协议数据包，并能够灵活地提取各种网络行为。
课程考核软件：根据每个实验的要求，学生可以把自己编辑好的数据包发送给服务器端，服务器端软件根据数据包的正确与否，服务器端，判断数据包的正确性，回复给学生端不同的信息。流程图如下：
图4-1-3
4.1.2实验室的布局
每个实验台可供4-6人同时实验，每个实验小组都能在一个实验台上单独完成全部实验内容。一般由8个实验台可以构成一个实验室，供30-40人左右实验。
4.1.3系统功能介绍
网络协议仿真教学系统的软件部分由报文编辑软件和协议分析软件组成。报文编辑软件为学生学习基础协议、特别是协议的首部格式提供强大帮助；协议分析软件从解析网络数据帧、构建完整会话的角度，帮助学生理解网络数据的传输过程，进而深入学习协议理论知识。该系统作为一种教学工具，不仅为教师教学提供帮助，更是学生学习网络基础知识的好帮手。
4.1.3.1报文编辑软件功能
网络协议报文编辑软件为用户提供多种编辑和发送数据包的方式，用户可以根据需要载入或编辑一个帧序列，并按照自己的想法修改某一单帧的各种属性，包括从MAC层到应用层的各种协议字段的属性。在编辑的同时，会相应地显示整个协议树的层次结构和层次模型，使用户对网络协议的层次结构有更直观的了解，便于用户理解和学习。
用户按单帧或者帧序列的方式发送数据帧，发送的时间间隔用户可以自定义。通过系统
提供的工具，可以更灵活地进行实验，掌握协议原理。
4.1.3.2 功能模块
协议报文编辑软件又提供了常用连接工具。
●在报文编辑视图中，可以编辑多种协议的数据帧，并进行定制发送。
●系统提供了TCP连接工具、SNMP连接工具，利用这些工具弥补操作系统自带工具功
能的不足，进一步学习基础协议，对协议知识进行完全掌握。
●在TCP连接工具的视图中，通过连接熟知端口，可与服务器直接进行通信，对应用层
协议提供命令支持，如HTTP、SMTP、POP3、FTP等。
●在SNMP连接工具的视图中，可以扫描到网络上启动SNMP服务的主机，并获取主机
上相关信息。
4.3.1.3 报文编辑视图
发送并编辑数据包，主要是在编辑视图中进行，用户可以通过编辑并发送数据帧来触发网络行为，也可以通过系统自带的工具（如tcp连接，snmp连接工具等）来学习协议的基础原理。
视图功能划分
该视图分为五个显示区，对数据包的编辑提供良好支持。
●数据包列表区：显示当前正在编辑的多个数据帧及帧概要信息
●数据包编辑区：显示当前正在编辑的具体某个帧的协议树、字段、字段的文字描述●十六进制显示区：显示该数据帧的十六进制信息及ASCII码
●协议模型显示区：以图形化模型显示该协议的封装层次
●地址本功能显示区：
图4-1-4报文编辑视图
数据包列表区
在数据包列表区，根据需要编辑发送多个数据包，该模块可以创建多个单帧并组成帧序列，与单帧编辑器联动编辑，真实模拟网络行为。
●自由调整帧序列，支持帧的复制、粘贴、删除、选定、插入等常用操作；
●每帧的发送次数可以定制；
●给出每一单帧的概要信息，使编辑过程一目了然；
●可以保存所有数据帧
图4-1-5 多帧编辑区基本功能
图4-1-6 定制发送
数据包编辑器
可以按照网络协议的层次关系，逐层进行编辑，根据要求填写各字段的值。
●能够自由选择上层协议，并编辑该协议；
●各层协议以树形层次展开，协议之间关系明确，各字段属性值与协议联动，利于用户学
习掌握；
●点击“校验和”按钮，自动计算该数据报的校验和；
●每个字段在相关教材中，都附有填写说明，体现程序的人性化，给用户提供快速支持。
图4-1-7 单帧编辑区
地址本
地址本提供主机扫描和端口扫描两个功能。通过主机扫描，可以列出当前网络中活动主
机的IP地址、MAC地址及主机名。
图4-1-8 地址本信息
协议模型
以图形化模型显示协议的封装层次。
图4-1-9 协议模型
十六进制对照表
以十六进制的方式显示已编辑的数据帧的各字段属性值，并在右侧给出十六进制数据对应的ASCII码。
图4-1-9 十六进制对照表
●可以对选中的数据进行复制操作；
●可以对选中的数据进行长度计算。
支持编辑的协议
IPv4：
表4-1-10 支持编辑的IPv4协议IPv6：
表4-1-11 支持编辑的IPv6协议
TCP连接视图
用户可以利用该工具连接到服务器，通过执行不同协议的多个命令，观察服务器端与客户端发送和接收的信息，配合分析端捕获连接过程产生的数据帧，可以加深对应用层协议的理解。
图4-1-12 TCP连接视图
●支持HTTP、SMTP、TELNET、FTP、POP3、IMAP等协议
●对支持的应用层协议提供使用向导及说明文字，方便学习者了解协议命令
将多种协议集成为一个工具使用，加入主机探测，使实验应用更灵活
SNMP连接工具视图
系统提供的SNMP连接工具，可以向启动SNMP服务的主机发送请求，后者会给出回应，由此来建立一个SNMP会话。通过SNMP扫描工具，可以扫描到网络中启动SNMP服务的主机。观察主显示区中的取值结果，能够深入了解SNMP协议的作用及协议结构。
图4-1-13 SNMP连接视图
4.1.4 协议分析软件功能
协议分析软件的主要功能是捕获网络上传输的数据帧，并根据设置的过滤条件对捕获的
网络原理实验室解决方案 (V 2) 福建星网锐捷网络有限公司 2008年6月
第一章摘要 网络协议是网络数据交换的基础，网络协议是通信的双方必须遵守、约定和准则。作为友好的进行信息资源交换，通过网络协议可以实现人类各种应用数据的交互，随着使用网络人数的增长，应用数据的快速发展，网络协议的标准、体系越来越重要。然而，网络协议的抽象性很难以在高校开展有效的教学，计算机网络原理课程通过学习网络协议来洞悉理论基础的本质，目前网络原理课程的教学都是以书本教学的模为主，使得学生对网络协议内部的实现机制和在网络中的实际传输情况缺乏感性的认识和实验环节，使学生难以理解和掌握，教学效果不理想，随着经济和社会的发展和终身教育观念的普及，迫切需要有科学、方便、完善的网络协议学习系统，作为学习网络协议、分析网络协议的利器。锐捷网络实验室重在培养学生对计算机网络原理的掌握和理解，以及在相关的基础上进行开发，以直观的方式对网络通信的协议进行深入的掌握和了解。 锐捷网络原理实验室为高校相关专业讲授计算机网络原理、协议等课程，而开发的实践教学平台。通过对网络体系各层次协议数据单元（PDU）的灵活编辑、仿真发送、捕获解析和会话分析，学生可以深入地理解和掌握网络协议的内部原理和运行机制。借助此平台还可以学习网络程序设计、网络攻防和故障性能分析等相关知识，加强学生对网络协议的理解和掌握，培养学生的动手实践和设计分析能力，培养创新型人才。 锐捷网络原理实验室是面向开设网络技术、网络工程、计算机科学与技术、通信工程等计算机应用技术等专业提出的业界领先的专门针对网络协议分析实验教学的一揽子实验室解决方案。是产学研相结合的一种重要形式，不仅有利于科研、教学，而且有利于提高学生的网络安全应用的实际能力，进而增强他们在就业中的竞争实力，从而树立学校在学术界和社会的良好品牌形象。这个解决方案是基于学校的教学计划及课程设置需求而设计的，是为各本科高校定制的。并且锐捷网络提出的网络原理实验室建设方案也是独特的，它具有专注于实践型实验教学、高效和便捷安全、先进的教学管理平台等无可比拟的优势。 锐捷网络各类专业实验室解决方案已经成功应用于全国的550多所学校，行业市场占有率第一，应用效果明显。
工程类实验报告 系：计算机与信息专业：年级： 09级 姓名：学号： 091154048 实验课程： 实验室号：_田C 513____ 实验设备号： 48 实验时间： 指导教师签字：成绩： 实验二网络层协议分析 一、实验目的和要求 1．执行ping 和tracert 命令，分析截获的ICMP 报文类型和ICMP 报文格式，理解ICMP 协议的作用。 2. 使用 Ping 命令在两台计算机之间发送数据报，用Wireshark 截获数据报， 分析IP 数据报的格式，加深对IP 协议的理解。 3. 使用Ping 命令在两台计算机之间发送大于MTU 的数据报，验证分片过程， 加深对IP 协议的理解。 二、实验原理 1．ICMP协议及PINT和TRACERT程序 2. IP数据报格式 3. IP分片原理 三、实验设备与环境 1. 实验设备和连接图下图所示，一台锐捷R1760 路由器连接2 台PC 机，分别命名为PC1、PC2。 2. 实验分组 每二名同学为一组，每小组各自独立完成实验。 四、实验内容与步骤 1. PING程序
步骤 1：按照如图 4-4 所示连接好设备； 步骤 2：完成路由器和 PC1、PC2 的相关配置；（编者注：实验室中任何一台 PC 都可以作为模型中的 PC1。PC2 用另一网段机器代替即可。） 路由器的配置参考如下： router#configure terminal router(config)#interface fastEthernet 1/0 router(config-if)#ip address 192.168.1.1 255.255.255.0 router(config-if)#no shutdown router(config-if)#interface fastEthernet 1/1 router(config-if)#ip address 192.168.1.100 255.255.255.0 router(config-if)#no shutdown 步骤 3：分别在 PC1 和 PC2 上运行 Wireshark，开始截获报文，为了只截获和实验内容有关的报文，将 Wireshark 的 Captrue Filter 设置为“ No Broadcast and no” ； 步骤 4：在 PC1 上以 PC2 为目标主机，在命令行窗口执行 Ping 命令； 请写出执行的命令： Ping 192.168.1.100 步骤 5：停止截获报文，将截获的结果保存为 ICMP-1-学号.pcap，分析截获的结果，回答下列问题： 1）您截获几个 ICMP 报文？分别属于那种类型？ 答：截获了8个ICMP报文，其中有4个为请求报文，另外4个为回复报文。 2）分析截获的 ICMP 报文，查看表 4-3 中要求的字段值，填入表中。 表 4-3 ICMP 报文分析 报文号源 IP 目标 IP ICMP 报文格式 类型代码标识序号
锐捷网络项目实施方案 1.项目实施计划 锐捷网络综合考虑项目实施的工作量、质量要求和覆盖范围等因素，在工程实施前必需有严密的进度控制和精心的组织安排，我们根据整个项目的项目目标以及具体建设要求，对建设任务以及工程进度进行了综合安排与计划，具体各个部分的实施可以视工程情况相互协调、齐推并进。
2 项目供货管理 2.1 设备包装 锐捷网络将提供货物运至合同规定的项目现场所需要的包装，以防止货物在转运中损坏或变质。这类包装采取防潮、防晒、防锈防腐蚀、防震动及防止其它损坏的必要保护措施，从而保护货物能够经受多次搬运、装卸的内陆长途运输。锐捷网络将承担由于其包装或其防护措施不妥而引起货物锈蚀、损坏和丢失的任何损失的责任和费用。 2.2 装运标记 锐捷网络将在每一包装箱相邻的四面用不可擦除的油漆和明显的中文字样做出以下标记：收货人、合同号、项目名称、项目现场、货物名称和箱号、毛重/净重（用kg表示）、尺寸（长×宽×高用cm表示） 如果单件包装箱的重量在2吨或2吨以上，锐捷网络将在包装箱两侧用中文和国际贸易通用的运输标记标注“重心”和“起吊点”以便装卸和搬运。根据货物的特点和运输的不同要求，锐捷网络将在包装箱上清楚地标注“小心轻放”、“此端朝上，请勿倒置”、“保持干燥”等字样和其他国际贸易中使用的适当标记。 2.3 装运条件 1) 锐捷网络负责国内运输和支付运费、保险费，以确保按照合同规定的交货期交货。 2）货物收据签收日期视为实际交货日期。 3）项目现场以合同条款资料表中规定为准。 锐捷网络装运的货物不超过合同规定的数量或重量。否则，由此产生的一切费用和后果由锐捷网络自行承担。 2.4 装运通知 “目的地交货价”的合同： 锐捷网络将在合同规定的装运日期之前，即内陆运输七（7）天内以传真方式将合同号、
锐捷医院无线网络解决方案 医院需要无线网络吗？ 医生移动查房：医生可实时调阅病人的诊疗信息，下医嘱，提高工作 效率和信息的准确性。 护士移动护理：护士可使用PDA实时录入病人的生命体征信息，准确执 行医嘱，提高工作效率，降低医疗差错。 有线网络施工不方便：无线网络实施方便，且无须产生大量噪声和粉 尘污染。 其他新业务的开展：移动门诊输液、无线心电监护、移动资产管理、 婴儿防盗、医患定位、无线语音呼叫、无线视频监控等新业务的开展，都需要无线网络。 医院部署无线网络的关注点 1、无线AP之间是否存在干扰？如何消除？ 2、无线设备发生故障时，如何保证业务不中断？ 3、影像等大数据量业务高效运行的性能问题 4、无线传输信息安全问题 5、无线网络的管理是否简单方便？ 高速、稳定、安全的无线网络解决方案 针对医院无线应用对无线网络的需求，锐捷网络推出医院无线网络解 决方案。方案在原有有线网络的基础上，通过增加无线控制器、无线
接入点（AP）以及带有POE供电功能的接入交换机组成，如下图所示， 方案具有以下特点： c:\uploads\allimg\171101\201629D28-0.jpg 医院无线网络解决方案拓扑图 1、无线网络标准选择 随着无线局域网（WLAN）标准的不断演进，从当年的802.11b、802.11 a、802.11g到现在的802.11n；同时无线网络的速度也在不断提升，目 前802.11n的传输速率已经迈过百兆大关，也以其高速的传输性能和高 性价比成为医院建设无线网络的首选。 2、统一的射频管理，消除干扰 通过无线控制器，对全网所有AP进行统一的射频管理，有效的消除AP 之间的信号干扰。 3、故障双向智能感知-业务永不中断 在无线控制器发生故障时，AP能够智能感知，并自动转换为自主工作 模式，业务不中断。在AP发生故障时，无线控制器同样能够智能感知，并通知周边AP对信号盲区进行覆盖。 4、安全防护四重奏 针对无线网络的安全防御，锐捷网络从使用者（人）、终端、接入AP、数据传输四个角度，全面实现无线网络的安全目标：正确的人，使用 合法的终端，接入到合法的AP，传输着安全的数据。 5、简单方便的无线管理
锐捷解决方案 一、概述 锐捷解决方案是一种基于网络技术的综合解决方案，旨在提供高效、安全、可靠的网络服务和管理。该解决方案涵盖了网络接入、网络安全、网络管理等方面，可适用于企业、学校、政府机构等各种规模的网络环境。 二、网络接入 1. 硬件设备 锐捷解决方案提供了一系列网络接入设备，包括交换机、路由器、无线接入点等。这些设备具有高速传输、稳定性强、易于管理等特点，能够满足不同规模网络的接入需求。 2. 网络拓扑 根据网络规模和需求，锐捷解决方案支持多种网络拓扑结构，如星型、环形、树型等。用户可根据实际情况选择合适的拓扑结构，以实现网络资源的最优分配和管理。 3. 接入控制 锐捷解决方案提供了灵活的接入控制策略，可以根据用户身份、时间、地点等条件对网络进行精细化管理。通过身份认证、访问控制等手段，确保只有合法用户能够接入网络，提高网络安全性。 三、网络安全 1. 防火墙
锐捷解决方案配备了强大的防火墙功能，能够对网络流量进行深度检测和过滤，阻止恶意攻击和未经授权的访问。同时，防火墙还支持虚拟专网（VPN）技术， 实现远程用户的安全接入。 2. 入侵检测与防御 锐捷解决方案集成了入侵检测与防御系统（IDS/IPS），能够实时监测网络中 的异常行为和攻击，及时采取相应的防御措施，保护网络安全。 3. 安全策略 锐捷解决方案支持灵活的安全策略配置，用户可以根据实际需求设置访问控制、安全审计、数据加密等策略，提高网络的安全性和可靠性。 四、网络管理 1. 远程管理 锐捷解决方案提供了远程管理功能，管理员可以通过网络远程管理设备、配置 网络参数、监控网络状态等，提高管理效率和便利性。 2. 性能监测 锐捷解决方案具备强大的性能监测功能，可以实时监测网络设备的运行状态、 带宽利用率、流量分布等指标，为管理员提供准确的网络性能数据，帮助其进行网络优化和故障排除。 3. 日志记录与分析 锐捷解决方案支持详细的日志记录和分析功能，可以记录网络中的各种事件和 行为，并提供分析工具，帮助管理员快速发现和解决网络问题。 五、总结
锐捷整体网络方案 1. 引言 现代企业的网络需求越来越复杂，要求具备高性能、高可靠性、高安全性等特点。作为网络设备供应商，锐捷网络公司凭借其先进的技术和丰富的经验，为企业提供了一套完整的网络方案。 本文将介绍锐捷整体网络方案的设计原则、架构、关键技术以及优势等内容。 2. 设计原则 锐捷整体网络方案的设计遵循以下原则： •高性能：采用先进的硬件和软件技术，提供高速数据传输和处理能力。 •高可靠性：采用多机热备、链路冗余等技术，确保网络的持续运行。 •高安全性：提供完善的防火墙、入侵检测系统、虚拟专用网络等安全机制，防范网络攻击。 •灵活扩展：提供模块化的设计，根据企业的需求灵活扩展网络规模和功能。 •易管理：提供友好的管理界面和工具，方便管理员进行网络配置和监控。 3. 架构 锐捷整体网络方案的架构如下图所示：
-------- 企业核心交换机 -------- | | | | 路由器防火墙 | | | | -------- 企业边缘交换机 -------- | | 无线接入点客户端设备 ``` 整体网络方案由企业核心交换机、路由器、防火墙、企业边缘交换机、无线接入点和客户端设备组成。企业核心交换机是整个网络的核心组件，负责数据的转发和交换。路由器用于与外部网络连接，并提供广域网接入的功能。防火墙用于保护内部网络免受外部网络攻击。企业边缘交换机连接企业内部各个部门，提供局域网内部的数据交换。无线接入点用于提供无线网络覆盖，方便员工在办公区域内接入网络。客户端设备包括员工的电脑、手机等终端设备。 4. 关键技术 锐捷整体网络方案采用了一些关键技术，以保证网络的高效运行和安全性：
锐捷解决方案 锐捷解决方案是一种网络解决方案，旨在提供高效、安全和可靠的网络连接和 管理。该解决方案由锐捷网络（Ruijie Networks）公司开发，适用于各种规模的企 业和组织。 一、解决方案概述 锐捷解决方案基于先进的网络技术和创新的设计理念，提供了全面的网络解决 方案。该解决方案包括网络设备、软件平台和管理工具，可以满足企业的网络需求，提高网络性能和安全性。 二、解决方案特点 1. 高性能：锐捷解决方案采用先进的硬件和软件技术，提供高速、稳定的网络 连接，满足企业对网络性能的需求。 2. 安全可靠：锐捷解决方案具备强大的安全功能，包括防火墙、入侵检测和防 御系统等，保护企业网络免受恶意攻击和数据泄露的威胁。 3. 灵活可扩展：锐捷解决方案支持灵活的网络拓扑结构和设备配置，可以根据 企业的需求进行定制和扩展。 4. 统一管理：锐捷解决方案提供统一的网络管理平台，方便企业对网络设备和 用户进行集中管理和监控。 5. 高效节能：锐捷解决方案采用先进的节能技术，优化能源利用，降低企业的 能耗和运营成本。 三、解决方案组成 锐捷解决方案由以下几个主要组成部分构成：
1. 网络设备：包括交换机、路由器、无线接入点等，提供网络连接和数据传输 功能。 2. 软件平台：包括操作系统、网络协议和应用程序等，提供网络管理和安全功能。 3. 管理工具：包括网络管理系统和安全管理系统等，用于集中管理和监控网络 设备和用户。 四、解决方案应用 锐捷解决方案适用于各种规模的企业和组织，包括以下几个主要应用场景： 1. 企业网络：锐捷解决方案可以满足企业对网络性能、安全性和可靠性的需求，提供高效的网络连接和管理。 2. 教育机构：锐捷解决方案可以为学校和大学提供稳定的网络连接和安全的网 络环境，支持教育信息化建设。 3. 政府机构：锐捷解决方案可以为政府机构提供安全可靠的网络连接和管理， 支持政务信息化建设。 4. 酒店和商场：锐捷解决方案可以为酒店和商场提供高速的网络连接和个性化 的网络服务，提升用户体验。 5. 医疗机构：锐捷解决方案可以为医疗机构提供安全的网络环境，支持医疗信 息化和远程医疗服务。 五、解决方案优势 锐捷解决方案具有以下几个优势： 1. 技术领先：锐捷网络是网络领域的知名厂商，拥有先进的网络技术和丰富的 实践经验。
锐捷网络实施方案 一、项目背景 随着信息技术的快速发展和企业网络规模的不断扩大，网络安全和性能问题日益凸显。作为一家领先的网络解决方案提供商，锐捷网络一直致力于为企业客户提供高效、安全、可靠的网络解决方案。本文档旨在介绍锐捷网络实施方案，帮助客户更好地了解锐捷网络的产品和服务，并在实际应用中取得最佳效果。 二、解决方案概述 1. 网络规划与设计 在实施锐捷网络方案之前，我们将对客户现有网络进行全面的分析和评估，根据客户需求和实际情况进行网络规划和设计。我们将为客户提供定制化的网络解决方案，确保网络的稳定性、安全性和可扩展性。 2. 网络设备选型 锐捷网络提供各类网络设备，包括交换机、路由器、防火墙等，我们将根据客户的实际需求和预算，为客户选择最适合的网络设备，并提供设备的配置和部署服务。 3. 网络安全
网络安全是企业网络建设中的重要环节，我们将为客户提供全面的 网络安全解决方案，包括入侵检测系统、防火墙、安全策略制定等，确保客户网络的安全可靠。 4. 网络优化 为了提高网络的性能和效率，我们将对客户网络进行优化，包括带 宽管理、流量控制、负载均衡等，确保网络能够更好地满足客户的 业务需求。 5. 网络监控与维护 锐捷网络提供全面的网络监控和维护服务，我们将为客户提供实时 的网络监控和故障排除服务，确保网络的稳定运行。 三、实施流程 1. 初步沟通 在实施锐捷网络方案之前，我们将与客户进行初步沟通，了解客户 的需求和期望，明确实施的目标和范围。 2. 网络规划与设计 根据客户的需求和实际情况，我们将进行网络规划和设计，为客户 提供定制化的网络解决方案。
3. 设备采购与部署 根据网络规划和设计方案，我们将为客户采购合适的网络设备，并进行设备的配置和部署。 4. 网络安全配置 我们将为客户配置网络安全设备，包括防火墙、入侵检测系统等，确保网络的安全可靠。 5. 网络优化与调试 我们将对客户网络进行优化和调试，确保网络的性能和效率达到最佳状态。 6. 网络监控与维护 实施完成后，我们将为客户提供全面的网络监控和维护服务，确保网络的稳定运行。 四、实施效果 通过锐捷网络的实施方案，客户将获得以下效果： 1. 网络性能得到提升，满足业务需求； 2. 网络安全得到加固，保护企业重要数据； 3. 网络运行稳定，故障率大大降低； 4. 网络管理更加便捷，节省人力成本。
锐捷解决方案 概述： 锐捷解决方案是一种高效、可靠的网络解决方案，旨在提供全面的网络管理和 安全保护。该解决方案适合于各种规模的企业和组织，可以匡助用户实现网络的稳定性、可靠性和安全性。 1. 产品介绍： 锐捷解决方案包括以下主要产品和功能： 1.1 网络接入控制系统（NAC）：该系统通过对用户身份的认证和网络访问的 控制，确保惟独经过授权的用户可以访问网络。NAC系统还能够检测和阻挠未经 授权的设备入侵，并提供实时监控和报警功能。 1.2 安全网关（SG）：安全网关是一个集成的网络安全设备，可以提供防火墙、入侵检测和谨防、虚拟专用网络（VPN）等功能。它能够保护网络免受来自外部 和内部的威胁。 1.3 无线局域网（WLAN）解决方案：锐捷提供了一套完整的无线局域网解决 方案，包括无线接入点、控制器和管理平台。这些产品可以匡助用户实现无线网络的高速、稳定和安全。 1.4 网络管理系统（NMS）：网络管理系统是一个集中管理和监控网络设备和 应用的平台。它提供了实时监控、配置管理、故障诊断和性能优化等功能，匡助用户提高网络的可用性和效率。 2. 主要特点：
2.1 高度可靠性：锐捷解决方案基于成熟的技术和可靠的硬件设备，能够提供 高可用性和故障容忍性。它能够保证网络的稳定性和可靠性，减少网络故障和停机时间。 2.2 灵便的部署方式：锐捷解决方案支持多种部署方式，包括物理设备、虚拟 设备和云服务。用户可以根据自己的需求选择最适合的部署方式，灵便地扩展和管理网络。 2.3 强大的安全性：锐捷解决方案提供了多层次的安全保护，包括身份认证、 访问控制、数据加密和威胁谨防等功能。它能够有效地防止网络攻击和数据泄露，保护用户的网络和数据安全。 2.4 易于管理：锐捷解决方案提供了直观、易于使用的管理界面和工具，匡助 用户轻松地配置和管理网络设备和应用。它还支持自动化的配置和监控功能，减少了管理员的工作量和管理成本。 3. 优势和应用场景： 3.1 高性能：锐捷解决方案采用了先进的硬件和软件技术，能够提供高速、高 效的网络服务。它适合于需要处理大量数据流量和用户访问的企业和组织。 3.2 多样化的应用场景：锐捷解决方案适合于各种不同的应用场景，包括企业 内部网络、校园网、公共场所网络等。它可以满足不同用户的需求，提供定制化的网络解决方案。 3.3 可扩展性和灵便性：锐捷解决方案具有良好的可扩展性和灵便性，可以根 据用户的需求进行扩展和定制。它可以适应不断变化的网络环境和业务需求。 3.4 成本效益：锐捷解决方案提供了高性能和可靠性的网络服务，同时具有较 低的总体拥有成本。它可以匡助用户降低网络设备和管理的成本，提高投资回报率。 4. 成功案例：
锐捷整体网络方案 一、引言 随着互联网的快速发展和信息化时代的到来，网络已经成为企业和组织的核心基础设施之一。为了满足用户对网络服务的需求，构建一个高效可靠的网络方案变得至关重要。本文将介绍锐捷整体网络方案，包括其优势和具体实施方案。 二、锐捷整体网络方案的优势 1.高性能和可靠性：锐捷整体网络方案采用先进的硬件和软件技术，能够提供高性能和可靠的网络服务。其网络设备具有高速传输和处理能力，能够满足大规模数据传输和处理的需求。 2.安全性：锐捷整体网络方案提供多重安全措施，包括防火墙、入侵检测系统和数据加密等，能够有效保护网络数据的安全性。同时，锐捷还提供虚拟私有网络（VPN）技术，可以建立安全的远程连接。 3.灵活性：锐捷整体网络方案可以根据不同企业和组织的需求进行灵活配置。其设备支持多种接口和协议，可以适应不同的网络环境和应用场景。此外，锐捷还提供了可扩展的网络管理平台，可以方便地进行网络设备的管理和配置。
4.易用性：锐捷整体网络方案提供友好的用户界面和操作指南，使得用户能够轻松地使用和管理网络设备。同时，锐捷还提供了完善的技术支持和培训服务，帮助用户解决网络问题和提高网络管理能力。 三、锐捷整体网络方案的具体实施方案 1.网络规划和设计：在实施锐捷整体网络方案之前，需要进行网络规划和设计。首先，根据企业和组织的需求，确定网络的规模和拓扑结构。然后，根据需求和预算，选择合适的锐捷网络设备和软件。最后，进行网络的物理布局和逻辑设计。 2.网络设备的部署和配置：根据网络规划和设计，进行网络设备的部署和配置。首先，根据网络拓扑结构，安装和连接网络设备。然后，对网络设备进行基本配置，包括IP地址分配、子网划分等。最后，进行设备间的互联和路由配置。 3.安全设置和管理：在网络设备部署和配置完成之后，需要进行安全设置和管理。首先，设置防火墙和入侵检测系统，以保护网络数据的安全。然后，进行数据加密和身份验证配置，提高网络的安全性。最后，进行安全策略的制定和管理，防止网络攻击和滥用。 4.网络监控和故障处理：完成网络部署和配置后，需要进行网络监控和故障处理。首先，设置网络监控系统，实时监测网络设备和流量情况。然后，对监控结果进行分析和处理，及时发现和解决网络故障。最后，进行网络性能优化和故障预防，提高网络的稳定性和可靠性。
锐捷网络方案 随着信息技术的快速发展，网络已经成为现代社会中最重要的基础 设施之一。作为一家专业的网络解决方案提供商，锐捷网络秉承着技 术先进、性能可靠、安全稳定的理念，为客户提供全方位的网络服务。本文将介绍锐捷网络方案的特点、优势以及应用场景，以期能够更好 地为客户提供有针对性的解决方案。 一、锐捷网络方案的特点 1.1 综合解决方案：锐捷网络方案不仅仅提供网络硬件设备，还包 括网络规划、设计、部署、管理和优化等全方位服务。无论客户是需 要搭建新网络，还是升级现有网络，锐捷网络方案都能够提供一站式 服务，满足客户的各项需求。 1.2 技术领先：锐捷网络方案采用了最新的网络技术和标准，不断 进行技术创新和研发，以确保客户拥有最先进的网络方案。无论是高 速宽带接入、无线网络、安全防护还是云计算等领域，锐捷网络方案 都能够为客户提供稳定、高效的解决方案。 1.3 安全可靠：锐捷网络方案注重网络安全，采用了多种先进的安 全技术和策略，保障客户网络的安全。无论是数据加密、访问控制还 是入侵检测等方面，锐捷网络方案都能够为客户提供全面的安全保障，有效预防各种网络威胁。 一、锐捷网络方案的优势
2.1 高性能：锐捷网络方案采用高性能的硬件设备和优化的网络架构，能够提供卓越的网络性能。无论是大规模的数据传输、高并发的访问还是高负载的应用，锐捷网络方案都能够稳定运行，并保证网络的稳定性和可靠性。 2.2 灵活可扩展：锐捷网络方案支持模块化设计，客户可以根据自身需求选择合适的硬件设备和功能模块。同时，锐捷网络方案支持灵活的扩展性，可以根据客户的业务需求进行系统升级和扩容，以满足不断变化的网络需求。 2.3 简化管理：锐捷网络方案提供了强大的网络管理工具，可以对整个网络进行集中管理。无论是设备的配置管理、故障的排查和处理还是监控和报警设置，锐捷网络方案都能够简化客户的管理流程，提高管理效率。 三、锐捷网络方案的应用场景 锐捷网络方案广泛应用于各个行业和领域，以下是几个典型的应用场景： 3.1 企业办公网络：锐捷网络方案可以为企业提供稳定、可靠的办公网络。无论是内部员工的日常办公，还是与外部合作伙伴的远程协作，锐捷网络方案都能够满足企业对网络的高性能、高可靠性和高安全性的需求。 3.2 教育机构网络：锐捷网络方案可以为学校和教育机构提供全面的网络解决方案。无论是学生的上网需求、教师的教学资源共享，还
企业规模的扩大造就了企业网络规模的不断膨胀，众多企业在扩展网络规模时采用了在原有的网络上直接增加计算机的方法来实现，随之而来的就是网络体系变得越来越复杂，对网络的管理也变得越来越困难，网内的安全指数也变得越来越低，并且网络资源的利用率也大大降低， 如何行之有效的管理网络和合理利用网络资源成为企业最大的难题。 采用VLAN方式划分网络体系能够让管理员更加方便的管理企业网络，而VLAN网络灵活的扩展能力也让企业网络规模在不断扩大的同时不会出现网络混乱的情况，VLAN网络所具有的控制广播风暴能力让企业网络资源的性能得到大幅度提高，并且VLAN网络还具有管理简单，安全性高的特点。因此，在网络最初的设计中采用VLAN方式能够对网络将来的扩展带来极大的好处。 在普通的小型企业中，采用路由器方式划分VLAN是一种节约成本的方法，不过在大中型企业中，采用路由器方式划分VLAN会严重影响企业网络的性能，而VLAN间的通信必需通过路由才能实现，因此，具有路由功能的三层交换机被广泛应用于大中型企业VLAN网络中。但我们必需清楚一点，就是采用三层交换机的VLAN网络同样需要路由器，只不过路由器只是企业网络和互联网的连接工具，VLAN间的通信不会靠路由器来实现。 三层交换机构建的VLAN网络结构
VLAN网络的划分最大的特点就在于它的灵活性，而采用VLAN方式划分网络主要有静态VLAN 和动态VLAN方式，静态VLAN实际上就基于端口的VLAN，这种划分方式由于要管理员对每个交换机的端口都要进行配置，显得非常复杂，一般不采用这种方式。动态VLAN又分为三种划分方式，基于子网的VLAN，基于MAC地址的VLAN，基于用户的VLAN。这三种方式各有各的特点，因此，我们在划分VLAN网络的时候可以灵活搭配，例如移动用户由于外置无线网卡随时可能被更换，所以我们对移动用户可采用用户的VLAN划分方式，将这部分划为一个基于用户的VLAN。而一些固定的用户我们可采用基于子网的VLAN方式，也就是把一个段的IP划分为一个VLAN。因此，划分VLAN显得非常灵活。 上图所显示的网络第一层我们还是采用了路由器，这是由于路由器本身就是连接内网和外网的唯一工具，因此，路由器不能缺少，只是VLAN间通信路由不在路由器中实现。但我们也必需注意，大型VLAN网络由于数据传输量非常大，对路由器的要求也非常高，所以我们不能简单的认为有了三层交换机对路由器要求就不高了。因此，我们选择路由器还是要根据整个网络的规模来看。
高性能、高稳定性的智能无线组网架构 传统的自治型无线接入点（胖AP）架构中，每个无线接入点都是一个独立的管理与工作单元,无法进行任何沟通,如果需要对全网设备进行管理，需要逐台进行配置和管理，不仅费时、费力、维护成本高，而且所有的无线网络设备无法形成一个整体，也就无法具备整体协作的安全防御能力,最终导致整个网络的融合性差。 锐捷网络已经在三年前在教育行业率先推出的“智能无线交换架构"，已经经过三年的各大院校的实践应用的检验。这种创新性的架构，通过无线交换机MX系列产品的控制，无线接入点可具备根据不同用户、不同应用类型、不同VLAN等方式来决定数据流量是否需要全部集中流经无线交换机，对于FTP、视频点播这类大量占用网络资源且安全性要求较低的应用，可以直接通过本地有线网络进行转发，而对于教务系统、考试系统、身份认证系统这类安全性要求高的应用,则可以将流量通过加密隧道送到无线交换机,防止加密数据在有线网络传输中的被非法用户窃取。 这样不仅可以保持原有的无线交换机架构解决方案的优势,更可以根据网络的实际情况将时延敏感、流量较大的数据流分离到有线网络直接处理,将管理控制报文、安全控制要求高的报文送交无线交换机处理,避免无线交换机成为数据转发的瓶颈。 同时，这种架构可以确保无线网络承载业务的高稳定性。无线交换机产品通过支持集群和冗余能力，可以实现多台无线交换机对同一个无线接入点提供服务。由于无线交换机之间采用了虚拟化技术，可实时的实现AP与用户的在线信息同步，如果一台无线交换机出现宕机，与其控制的无线接入点失去联系,那么将另一台或者多台无线交换机将立即接管这些无线接入点。在这个过程当中，用户不会掉线，并且仍然保持正常通信状态。 如果是一台无线接入点发生故障，无线交换机可支持自恢复功能，通过快速查询该故障无线接入点邻近的无线接入点，调节其工作功率、信道等参数来接替该故障无线接入点的用户接入工作，迅速补充盲点，并实时向网络中心的无线交换机汇报，通知网管人员尽快更换故障无线接入点，更换之后，无线交换机将原先的配置信息下发到新的无线接入点上，邻接的无线接入点的射频参数调节恢复成原有状态,接替工作结束。在这整个切换期间，对用户的访问完全没有影响。因此，这种冗余特性将极大的保证了整网工作的可靠性。 同时，无线接入点支持双以太口上联，即一台无线接入点同时能连接到接入交换机的2个端口上,当无线接入点的一个以太口与其中交换机的一个端口出现故障时,另一个以太口会按照先前设置的BIAS值切换到另一台交换机上，而这个切换过程对于用户来说是透明的。 除此之外，无线交换机支持同时对应多台RADIUS服务器,能够设置RADIUS组群来实现服务器之间的冗余和负载均衡.当网络某一时刻的认证请求数过多造成某台RADIUS服务器宕机，这时组群会按照当前 的RADIUS服务器的负载状态指定一台备用服务器来响应用户认证请求。 永不中断的移动访问 无缝漫游是无线网络移动性的最佳体现。但是传统的无线接入点仅仅能够实现基于二层的漫游，一旦无线用户跨越网段，就会由于重新获取IP地址、重认证、重新验证加密等过程，而导致漫游的失败和通信的中断。这对于无线用户众多的学校而言,是无法接受的. 锐捷网络智能无线交换架构，由于所有用户信息并不保存在本地的无线接入点中，而是全部更新在无线交换机上，因此无论是单台无线交换机还是多台无线交换机的集群体，包括连接状态、认证状态、IP 地址分配信息、加密验证状态等用户信息总是实时共享的，即便是无线用户跨网段移动，由于还是处于一
锐捷无线方案 锐捷无线方案：助力无线网络高效升级 在当今信息化社会，无线网络已经成为人们生活和工作中不可或缺 的一部分。随着无线设备和应用的快速发展，无线网络的需求不断增加，而不少传统有线网络设备难以满足这种高密度、高吞吐量的需求。作为一家专注于无线网络和网络安全的全球领先企业，锐捷网络积极 探索并推出了一系列优质的锐捷无线方案，以应对无线网络的挑战， 并助力网络高效升级。 I. 锐捷无线方案的优势 锐捷无线方案具有以下优势，使其成为市场上备受欢迎的选择： 1. 高可靠性：锐捷无线方案采用了先进的技术，确保稳定可靠的无 线连接。其无缝漫游、自动负载均衡和智能信道选择等功能，确保用 户在移动过程中不会遭遇断连或质量下降的问题。 2. 高性能：锐捷无线方案通过优化硬件和软件结构，提供了出色的 无线传输速度和吞吐量。用户可以同时享受高清视频、在线游戏和大 规模文件传输等应用，而无需担心网络拥堵的问题。 3. 管理便捷：锐捷无线方案提供了易于使用的管理界面，管理员可 以快速了解网络状况、进行配置调整和故障排除。同时，锐捷还提供 了自动化的网络管理工具，降低了运维成本和工作负担。 II. 锐捷无线方案的应用场景
锐捷无线方案广泛应用于各个领域，助力用户实现数字化转型和网络升级。下面我们以几个典型的应用场景为例： 1. 企业办公楼：在企业办公楼中，大量员工和客户需要接入无线网络以进行工作、会议和娱乐等活动。锐捷无线方案通过支持大容量接入、智能负载均衡和流量控制等功能，提供了稳定高效的无线连接，提升工作效率和用户体验。 2. 教育机构：教育机构要满足师生在课堂、图书馆和宿舍等场景中的无线网络需求。锐捷无线方案通过强大的覆盖能力和优质的性能，为学生提供了便捷的网络环境，支持多人同时在线学习和在线交流。 3. 酒店和会议中心：酒店和会议中心需要提供稳定可靠的无线网络服务，以满足客人的需求。锐捷无线方案通过强大的承载能力、智能信道管理和安全防护等功能，保障了高质量的无线网络连接，提升了酒店和会议中心的业务水平和竞争力。 III. 锐捷无线方案的未来展望 面对未来无线网络发展的挑战和机遇，锐捷网络将继续投入研发并不断改进其无线方案。同时，锐捷还将持续加强与行业合作伙伴的合作，共同推动无线技术的创新和应用。 1. 强化无线安全性：随着网络攻击和数据泄露的威胁不断增加，无线安全性将成为未来发展的关键。锐捷将持续加强无线网络的安全性能，通过加密、身份验证和入侵检测等手段，保障用户数据的安全和隐私。
锐捷解决方案 一、背景介绍 锐捷科技是一家专注于网络解决方案的公司，致力于为企业、教育机构和政府 部门提供高效、安全、可靠的网络解决方案。在当前数字化时代，网络安全和管理成为各个行业的关键问题，锐捷解决方案通过提供先进的网络设备、软件和服务，帮助客户实现网络的高效运行和安全保障。 二、解决方案概述 锐捷解决方案基于其多年的技术积累和行业经验，提供了一系列的网络解决方案，以满足不同客户的需求。 1.网络设备方案 锐捷网络设备方案包括路由器、交换机、防火墙等设备，以及相应的配置和管 理软件。这些设备和软件能够提供高速、稳定的网络连接，支持多种网络协议和服务。同时，锐捷的设备还具备先进的安全功能，能够有效防止网络攻击和数据泄露。 2.网络管理方案 锐捷网络管理方案提供了一套完整的网络管理工具，帮助客户实现对网络设备 和用户的集中管理。通过这些工具，客户可以实时监控网络状态、配置网络设备、管理用户权限等。此外，锐捷还提供了智能分析和优化功能，帮助客户更好地了解网络使用情况，提高网络性能和效率。 3.网络安全方案 锐捷网络安全方案主要包括入侵检测与防御、安全审计和访问控制等功能。通 过这些安全措施，客户可以有效防范各种网络威胁和攻击，保护重要数据的安全。锐捷的安全方案还支持多种认证和加密技术，确保用户身份和数据的机密性。
4.云端解决方案 随着云计算的快速发展，锐捷也提供了基于云端的网络解决方案。通过锐捷的 云平台，客户可以快速部署和管理网络设备，实现灵活的网络扩展和资源共享。同时，锐捷的云平台还提供了强大的安全保障，确保用户数据的隐私和完整性。 三、解决方案的优势 锐捷解决方案具有以下几个优势，使其成为客户的首选： 1.技术领先：锐捷拥有一支技术实力雄厚的团队，持续进行技术创新和研发， 保持在网络领域的技术领先地位。锐捷的解决方案采用了最新的技术和标准，能够满足客户对网络性能和安全的高要求。 2.灵活可扩展：锐捷的解决方案具有良好的灵活性和可扩展性，能够适应不同 规模和复杂度的网络环境。客户可以根据自身需求选择适合的设备和功能，实现网络的快速部署和升级。 3.全面的技术支持：锐捷提供全面的技术支持和售后服务，确保客户在使用解 决方案时获得及时帮助和支持。锐捷的技术团队会根据客户的具体情况，提供个性化的解决方案和培训，帮助客户充分发挥解决方案的优势。 4.丰富的行业经验：锐捷在网络解决方案领域拥有丰富的行业经验，已经为众 多企业、教育机构和政府部门提供了成功的解决方案。锐捷深入了解不同行业的需求和挑战，能够为客户提供量身定制的解决方案。 四、成功案例 锐捷解决方案已经在多个行业取得了成功应用。以下是几个典型的成功案例： 1.教育行业：某大学利用锐捷的解决方案，实现了校园网络的全面升级和管理。学校通过锐捷的设备和管理工具，提供了高速稳定的网络连接，支持教学、科研和学生管理等各项功能。

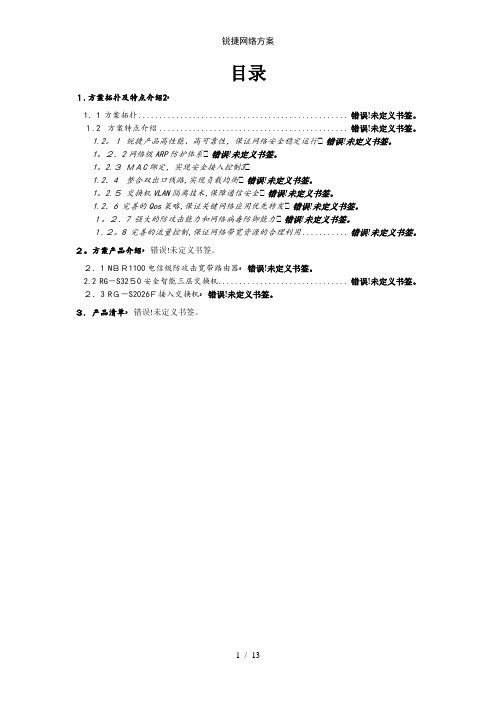

目录 1.方案拓扑及特点介绍 (2) 1.1方案拓扑 (2) 1.2方案特点介绍 (3) 1.2.1 锐捷产品高性能、高可靠性，保证网络安全稳定运行 (3) 1.2.2网络级ARP防护体系 (3) 1.2.3 MAC绑定，实现安全接入控制 (3) 1.2.4 整合双出口线路，实现负载均衡 (4) 1.2.5 交换机VLAN隔离技术，保障通信安全 (4) 1.2.6 完善的Qos策略，保证关键网络应用优先转发 (4) 1.2.7 强大的防攻击能力和网络病毒防御能力 (5) 1.2.8 完善的流量控制，保证网络带宽资源的合理利用 (5) 2.方案产品介绍 (6) 2.1NBR1100电信级防攻击宽带路由器 (6) 2.2RG-S3250安全智能三层交换机 (8) 2.3RG-S2026F接入交换机 (11) 3. 产品清单 (14)
