1..晶界偏聚：由于晶内与晶界上的畸变能差别或由于空位的存在使得溶质原子或杂质原子
在晶界上的富集现象
2.科垂尔气团：溶质原子在刃型位错周围的聚集的现象，这种气团可以阻碍位错运动，产
生固溶强化效应等结果
3.反应扩散：伴随有化学反应而形成新相的扩散称为反应扩散，如从金属表面向内部渗入
金属时，渗入元素浓度超过溶解度出现新相
4.变形织构：经过塑性变形后原来多晶体中位向不同的晶粒变成取向基本一致，形成晶粒
的择优取向，择优取向后的晶体结构为织构，若织构是在塑性变形中产生的，称为变形织构
5.割阶和扭折：位错运动过程中与其它位错交截后形成一定的位错交截折线，若交截后的
位错折线在原来位错的滑移面上，此位错折线称为扭折，若交截后的位错折线垂直于原来位错的滑移面，此位错折线称为割阶
6.冷加工与热加工：通常根据金属材料的再结晶温度来加以区分，在再结晶温度以上的加
工称为热加工，低于再结晶温度又是室温下的加工称为冷加工
7.面角位错：在位错反应中，fcc晶体中不同滑移面上的全位错分解为不全位错后，领先
不全位错反应生成新的不可动位错，导致出现的三个不全位错之间夹杂两个层错的不可动位错组态；
8.变形织构：多晶体中位向不同的晶粒经过塑性变形后晶粒取向变成大体一致，形成晶粒
的择优取向，择优取向后的晶体结构称为变形织构，织构在变形中产生，称为变形织构；
9.再结晶织构是具有变形织构的金属经过再结晶退火后出现的织构，位向于原变形织构可
能相同或不同，但常与原织构有一定位向关系。
10.再结晶全图：表示冷变形程度、退火温度与再结晶后晶粒大小的关系（保温时间一定）
的图。
11.带状组织：多相合金中的各个相在热加工中可能沿着变形方向形成的交替排列称为带状
组织；
12.加工流线：金属内部的少量夹杂物在热加工中顺着金属流动的方向伸长和分布，形成一
道一道的细线；
13.动态再结晶：低层错能金属由于开展位错宽，位错难于运动而通过动态回复软化，金属
在热加工中由温度和外力联合作用发生的再结晶称为动态再结晶。
14.临界变形度：再结晶后的晶粒大小与冷变形时的变形程度有一定关系，在某个变形程度
时再结晶后得到的晶粒特别粗大，对应的冷变形程度称为临界变形度。二次再结晶：某些金属材料经过严重变形后在较高温度下退火时少数几个晶粒优先长大成为特别粗大的晶粒，周围较细的晶粒逐渐被吞掉的反常长大情况。
15.退火孪晶：某些面心立方金属和合金经过加工和再结晶退火后出现的孪晶组织
16.堆垛层错：密排晶体结构中整层密排面上原子发生滑移错排而形成的一种晶体缺陷
17.弗兰克-瑞德位错源：两个结点被钉扎的位错线段在外力的作用下不断弯曲弓出后，互相
邻近的位错线抵消后产生新位错，原被钉扎错位线段恢复到原状，不断重复产生新位错的，这个不断产生新位错、被钉扎的位错线即为弗兰克-瑞德位错源
18.Orowan机制：合金相中与基体非共格的较硬第二相粒子与位错线作用时不变形，位错
绕过粒子，在粒子周围留下一个位错环使材料得到强化的机制
19.铃木气团：溶质原子在层错区偏聚，由于形成化学交互作用使金属强度升高
20.多边形化：连续弯曲的单晶体中由于在加热中通过位错的滑移和攀移运动，形成规律的
位错壁，成为小角度倾斜晶界，单晶体因而变成多边形的过程
21.空位平衡浓度：金属晶体中，空位是热力学稳定的晶体缺陷，在一定的空位下
对应一定的空位浓度，通常用金属晶体中空位总数与结点总数的比值来表示。
22.位错：晶体中的一种原子排列不规则的缺陷，它在某一个方向上的尺寸很大，
另两个方向上尺寸很小。
23.柏氏回路：确定柏氏族矢量的过程中围绕位错线作的一个闭合回路，回路的每
一步均移动一个原子间距，使起点与终点重合。
24.
25.P-N力：周期点阵中移动单个位错时，克服位错移动阻力所需的临界切应力
26.扩展位错：两个不全位错之间夹有层错的位错组态
27.堆垛层错：密排晶体结构中整层密排面上原子发生滑移错排而形成的一种晶体
缺陷。
28.弗兰克-瑞德位错源：两个结点被钉扎的位错线段在外力的作用下不断弯曲弓
出后，互相邻近的位错线抵消后产生新位错，原被钉扎错位线段恢复到原状，不断重复产生新位错的，这个不断产生新位错、被钉扎的位错线即为弗兰克-瑞德位错源。
29.Orowan机制：合金相中与基体非共格的较硬第二相粒子与位错线作用时不变
形，位错绕过粒子，在粒子周围留下一个位错环使材料得到强化的机制。
30.科垂尔气团：围绕刃型位错形成的溶质原子聚集物，通常阻碍位错运动，产生
固溶强化效果。
31.铃木气团：溶质原子在层错区偏聚，由于形成化学交互作用使金属强度升高。
32.面角位错：在fcc晶体中形成于两个{111}面的夹角上，由三个不全位错和两个
层错构成的不能运动的位错组态。
33.多边形化：连续弯曲的单晶体中由于在加热中通过位错的滑移和攀移运动，形
成规律的位错壁，成为小角度倾斜晶界，单晶体因而变成多边形的过程。
34.固溶强化：固溶体中的溶质原子溶入基体金属后使合金变形抗力提高，应力－应变曲线
升高，塑性下降的现象
35.应变时效：具有屈服现象的金属材料在受到拉伸等变形发生屈服后，在室温停
留或低温加热后重新拉伸又出现屈服效应的情况；
36.孪生：金属塑性变形的重要方式。晶体在切应力作用下一部分晶体沿着一定的
晶面（孪晶面）和一定的晶向（孪生方向）相对于另外一部分晶体作均匀的切变，使相邻两部分的晶体取向不同，以孪晶面为对称面形成镜像对称，孪晶面的两边的晶体部分称为孪晶。形成孪晶的过程称为孪生；
37.临界分切应力：金属晶体在变形中受到外力使某个滑移系启动发生滑移的最小分切应力
38.临界变形度：再结晶后的晶粒大小与冷变形时的变形程度有一定关系，在某个变形程度
时再结晶后得到的晶粒特别粗大，对应的冷变形程度称为临界变形度
39.二次再结晶：某些金属材料经过严重变形后在较高温度下退火时少数几个晶粒优先长大
成为特别粗大的晶粒，周围较细的晶粒逐渐被吞掉的反常长大情况
40.
二．
1. 判断某个位错反应在面心立方晶体中能否进行？若两个扩展位错的领先位错发生上述反应，会对面心立方金属性能有何影响。
参考答案：
参照几何条件和能量条件要求，位错反应可以进行；反应后位错不可动，影响晶体的加工硬化机制和断裂性能
2. 试述针对工业纯铝、Al－5％Cu合金、Al－5％Al2O3复合材料分别可能采用那些主要的强
化机制来进行强化。
参考答案：
对工业纯铝主要的强化机制为加工硬化、细晶强化；Al－5％Cu合金的强化机制为固溶强化、沉淀强化、加工硬化、细晶强化；Al－5％Al2O3复合材料的强化机制为加工硬化、细晶强化、弥散强化
3. 低层错能的工业纯铜铸锭采用T＝0.5T熔点温度热加工开坯轧制。（1）画出该材料分别在高、低应变速率下热加工时的真应力－真应变曲线示意图，并说明影响曲线变化的各种作用机制；（2）开坯后该金属在室温下继续进行轧制，画出此时的真应力－真应变曲线示意图，并说明影响曲线变化的机制；（3）开坯后该金属要获得硬态、半硬态和软态制品，最后工序中可采用那些方法，为什么？
参考答案：
（1）该材料热加工时的真应力－真应变曲线示意图（略），[注意曲线中均应有应力峰值，在高应变速率下出现应力峰值后曲线基本水平，在低应变速率下出现应力峰值后曲线呈波浪]。
高应变速率下曲线分三个阶段：未发生动态再结晶的加工硬化阶段，动态再结晶加剧阶段，完全动态再结晶阶段（此时加工硬化与再结晶软化达到平衡，曲线接近水平，达到稳态流变阶段）
低应变速率下完全动态再结晶阶段呈波浪形，是反复动态再结晶软化－加工硬化－动态再结晶软化交替进行的结果；
（2）开坯后金属在室温下继续进行轧制的真应力－真应变曲线示意图（略）；真应力－真应变曲线一直上升，直至断裂，主要机制为加工硬化；
（3）开坯后要获得硬态金属，可以进行冷加工，机制为加工硬化；获得软态制品，可采用冷加工后再结晶退火；获得半硬态制品，可采用冷加工后回复退火，或者完全再结晶退火后适当冷变形
4.工业纯铜的熔点为1083 ，在剧烈冷变形后的工业纯铜板上取三个试样，第一个试样加热到200 ，第二个试样加热到500 ，第三个试样加热到800 ，各保温一小时，然后空冷。试画出各试样热处理后的显微组织示意图，说明它们在强度和塑性方面的区别及原因。
试样热处理后的显微组织示意图（略，分别为纤维组织，再结晶组织和晶粒长大组织）；200 加热试样强度高，塑性低，500 加热试样强度低，塑性好，800 加热试样强度更低
5.分析多晶体金属的变形过程及影响多晶体金属变形的因素。
参考答案要点
多晶体金属的变形过程中每个晶粒的变形主要是滑移，还可能出现孪生和扭折，需要开动多个滑移系，出现交滑移，由于晶界的影响还有位向差效应和晶界的阻滞效应；影响因素主要有晶粒大小，变形温度，变形速度
6.铝板在轧制一天后和四天后在同一温度下进行退火，退火时间相同，将它们进行再结晶时温度有何不同，为什么？
放置四天后的铝板再结晶温度较高。
原因：再结晶驱动力是变形金属储存的畸变能，畸变能越大，驱动力越大，再结晶温度越低。放置四天后的铝板由于时效作用，释放出部分畸变能，因而再结晶驱动力减小，再结晶温度升高
7.许多金属材料的塑性比陶瓷好，为什么？纯铁和纯铜的相比，谁的塑性比较好，为什么？
金属材料的塑性好，因为陶瓷烧结过程中具有很多先天性微裂纹，在拉伸时，裂纹尖端会产生严重的应力集中，当裂纹达到临界尺寸时就会失稳扩展而断裂；且构成陶瓷晶体相的主要为离子键和共价键，共价键的饱和性和方向性使陶瓷的塑性较低。（加上金属材料主要是金属键。。。。。。）
纯铜的塑性好，因为纯铜是FCC结构，纯铁是BCC结构,虽然BCC的滑移系较多，但是滑移方向较FCC的少，且BCC滑移面原子的密排程度较低，所以面心立方的塑性高于体心立方8.用位错解释细晶强化和加工硬化
晶粒越细，在一定体积内的晶粒数目越多，则在同样的变形量下，变形分散在更多的晶粒内进行，变形较均匀，且每个晶粒内塞积的位错少，因应力集中而引起的开裂机会少，可能在断裂之前承受较大的变形量，表现出较高的塑性；细晶粒金属中，裂纹不易萌生，也不易传播，因而在断裂过程中吸收了较多的能量，表现出较高的韧性；另一方面，晶界上原子排列不规则，杂质和缺陷较多，能量较高，阻碍位错的移动，晶粒细小时在一定体积内的晶粒数目越多，晶界越多，位错移动更困难，使金属难以变形，因而强度高。
加工硬化即是随变形量的增加，金属的强度、硬度上升，塑性、韧性下降的现象。随着塑性变形的进行，金属应变增加，发生多滑移，位错之间发生相互作用，产生大量的位错缠结或位错塞积，阻止位错进一步运动，使应力急剧上升，发生了加工硬化。
9.再结晶与固态相变有何区别？
答：再结晶是一种组织转变，从变形组织转变为无畸变新晶粒的过程，再结晶前后组织形态改变，晶体结构不变；固态相变时，组织形态和晶体结构都改变；晶体结构是否改变是二者的主要区别。
10.简述金属冷变形度的大小对再结晶形核机制和再结晶晶粒尺寸的影响。
答：变形度较小时以晶界弓出机制形核，变形度大的高层错能金属以亚晶合并机制形核，变形度大的低层错能金属以亚晶长大机制形核。冷变形度很小时不发生再结晶，晶粒尺寸基本保持不变，在临界变形度附近方式再结晶晶粒特别粗大，超过临界变形度后随变形度增大，晶粒尺寸减少，在很大变形度下，加热温度偏高，少数晶粒发二次再结晶，使部分晶粒粗化。
11.灯泡中W丝在高温下工作，发生显著晶粒长大性能变脆，在热应力作用下破断，试找出两种延长钨丝寿命的方法？
答：灯泡中W丝在高温下工作，晶粒长大后在热应力作用下破断，延长钨丝寿命的方法可以加入第二相质点阻止晶粒在加热时长大，如加入ThO2颗粒；或在烧结中使制品中形成微细的空隙也可以抑制晶粒长大，如加入少量K、Al、Si等杂质，在烧结时汽化形成极小的气泡。
12.纯铝经90%冷变形后，取三块试样分别加热到70 ，150 ，300 ，各保温一小时后空冷，纯铝的熔点为660 。
1）分析所得组织，画出示意图；
2）说明它们强度、硬度的高低和塑性方面的区别并简要说明原因。
答：1）纯铝经90%冷变形后在70 ，150 ，300 保温后空冷的组织示意图如图。2）纯铝试样强度、硬度以70 退火后最高，150 退火试样的强度、硬度次之，300 保温后强度、硬度最低，而塑性则以70 退火后最低，150 退火试样的居中，300 保温后塑性最好；
工业纯金属的再结晶温度一般可用T再＝（0.3~0.4）T熔估计，故纯铝的再结晶温度为100 左右，在70℃保温合金只是发生回复，显微组织仍保持加工状态，强度。硬度最高，塑性差，组织为纤维组织；150 加热发生再结晶，强度、硬度下降，塑性好，300 保温后发生晶粒长大，强度、硬度进一步下降，塑性很好
13.今有工业纯钛、纯铝和纯铅铸锭，试问如何选择它们的轧制开坯温度？开坯后，将它们在室温（20℃）进行轧制，它们的塑性谁好谁坏？为什么？它们在室温下可否连续轧制下去？钛、铅、铝分别怎样才能轧成很薄的带材？
已知：工业纯金属的再结晶温度T再=（0.3-0.4）T熔，钛熔点1672℃，883℃以下为hcp，883℃以上为bcc；铝熔点为660℃，fcc结构（面心立方）；铅熔点为327℃，fcc结构（面心立方）。
答：可计算得到三种纯金属的再结晶温度大约为纯钛：550℃，纯铝：100℃，纯铅低于0℃。金属的轧制开坯温度要在再结晶温度以上进行，故工业纯钛、纯铝和纯铅铸锭的轧制开坯温度可分别取200℃，800℃，室温即可。
开坯后在室温轧制，铅的塑性最好，铝的塑性也较好，钛的塑性最差。在室温下纯铝和纯铅可以连续轧制，并获得很薄的带材，但纯钛不能继续轧制，要获得很薄的带材需要在再结晶温度以上反复进行轧制。
14.试说明晶粒大小对金属材料室温及高温力学性能的影响，在生产中如何控制材料的晶粒度。
答：晶粒大小对金属材料的室温力学性能可用Hall－Petch公式描述，晶粒越细小，材料强度越高；高温下由于晶界产生粘滞性流动，发生晶粒沿晶界的相对滑动，并产生扩散蠕变，晶粒太细小金属材料的高温强度反而降低。
生产中可以通过选择合适的合金成分获得细小晶粒，利用变质处理，振动、搅拌，加大过冷度等措施细化铸锭晶粒，利用加工变形细化晶粒，合理制订再结晶工艺参数控制晶粒长大。
15.如何提高固溶体合金的强度
答：固溶强化，细晶强化，加工硬化，第二相强化，相变（热处理）强化等。
16.试用位错理论解释固溶强化，弥散强化，以及加工硬化的原因。
答：固溶强化的可能位错机制主要是溶质原子气团对位错的钉扎，增加了位错滑移阻力。如溶质原子与位错的弹性交互作用的科垂尔气团和斯诺克气团，溶质原子与扩展位错交互作用的铃木气团使层错宽度增加，位错难于束集，交滑移困难；溶质原子形成的偏聚和短程有序，位错运动通过时破坏了偏聚和短程有序使得能量升高，增加位错的阻力，以及溶质原子与位错的静电交互作用对位错滑移产生的阻力使材料强度升高。
弥散强化也是通过阻碍位错运动强化材料，如位错绕过较硬、与基体非共格第二相的Orowan 机制和切割较软、与基体共格的第二相粒子的切割机制。
产生加工硬化的各种可能机制有滑移面上平行位错间的交互作用的平行位错硬化理论，以及滑移面上位错与别的滑移面上位错林切割产生割阶的林位错强化理论。
三．第八章金属的塑性变形
重点，
（1）滑移系，这是重点中的重点，好像考试的概率非常大，孪生和扭折记一下定义原理就行；多晶体的塑性变形的话我感觉重要的是变形过程及其原理，掌握下多晶体的特点，尤其是晶界处。
（2）屈服现象和应变时效，不解释，背吧。。。还有吕德斯带，还有就是如何避免吕德斯带的出现，这种类型的题很容易出。
（3）关于复相合金，有一道关于增强相性质影响材料的题，遇上的话注意下，频率挺高的。复合型的问题还是比较简单的注意下两种物质的性质，界面问题，缺陷，然后自己总结下就行。
（4）8-5好好看吧，加工硬化原理，如何消除，织构产生的条件，如何避免，以及如何利用织构和加工硬化，这些在我给你们的资料中会找到类似的题和答案。下面的了解下就行。
第九章冷变形金属的回复，再结晶和热加工
这部分和扩散我感觉没有什么不同，基本都是相同的出题方式，比如影响再结晶的因素，影响再结晶温度的因素之类的，都是重点，一定要理解其原理，很容易弄混的一点就是关于热加工中低层错能和高层错能的原理，这部分要好好记忆，还有就是回复，再结晶过程图，有两次考过这种题，再结晶全图的定义，热加工原理以及优点，非常重要的章节。超塑性了解下，没考过。
第三章练习题1 一、填空题 1.玻璃具有下列通性：各向同性、介稳性、熔融态向玻璃态转化的可逆与渐变性、熔融态向玻璃态转化时物理、化学性能随温度变化的连续性。 2.在硅酸盐熔体中，当以低聚物为主时，体系的粘度低、析晶能力大。 3.物质在熔点时的粘度越高越容易形成玻璃，Tg/Tm 大于2/3(大于，等于，小于)时容易形成玻璃。 4.熔体是物质在液相温度以上存在的一种高能量状态，在冷却的过程中可以出现结晶化、玻璃化和分相三种不同的相变过程。 5.当SiO2含量比较高时，碱金属氧化物降低熔体粘度的能力是Li2O < Na2O < K2O。 6. 2Na2O·CaO·Al2O3·2SiO2的玻璃中，结构参数Y为 3 。 7.从三T曲线可以求出为避免析出10-6分数的晶体所需的临界冷却速率，该速率越小，越容易形成玻璃。 8．NaCl和SiO2两种物质中SiO2容易形成玻璃，因其具有极性共价键结构。 9.在Na2O－SiO2熔体中，当Na2O/Al2O3<1时，加入Al2O3使熔体粘度降低。 10. 硅酸盐熔体中聚合物种类，数量与熔体组成（O/Si）有关，O/Si比值增大，则熔体中的高聚体[SiO4]数量减少。 11.硅酸盐熔体中同时存在许多聚合程度不等的负离子团，其种类、大小和复杂程度随熔体的组成和温度而变。当温度不变时，熔体中碱性氧化物含量增加，O/Si比值增大，这时熔体中高聚体数量减少。 二、问答题 1.试述熔体粘度对玻璃形成的影响？在硅酸盐熔体中，分析加入—价碱金属氧化物、二价金属氧化物或B2O3后熔体粘度的变化？为什么？ 答：1) 熔体粘度对玻璃形成具有决定性作用。熔体在熔点时具有很大粘度，并且粘度随温度降低而剧烈地升高时，容易形成玻璃。 2) 在硅酸盐熔体中，加入R2O，随着O/Si比增加，提供游离氧，桥氧数减小，硅氧网络断裂，使熔体粘度显著减小。加入RO，提供游离氧，使硅氧网络断裂，熔体粘度降低，但是由于R2+的场强较大，有一定的集聚作用，降低的幅度较小。加入B2O3，加入量少时，B2O3处于三度空间连接的[BO4]四面体中，使结构网络聚集紧密，粘度上升。随着B2O3含量增加，B3+开始处于[BO3]三角形中使结构网络疏松，粘度下降。 1当我排队等着站上小便池的时候有人已经在大便池先尿了■■■■■■■■■■■■张为政整理■■■■■■■■■■■■勿删■■■■■■■■■■■■

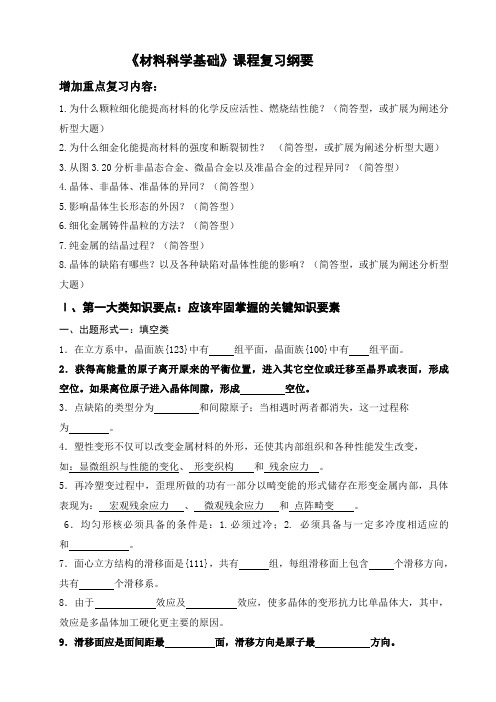

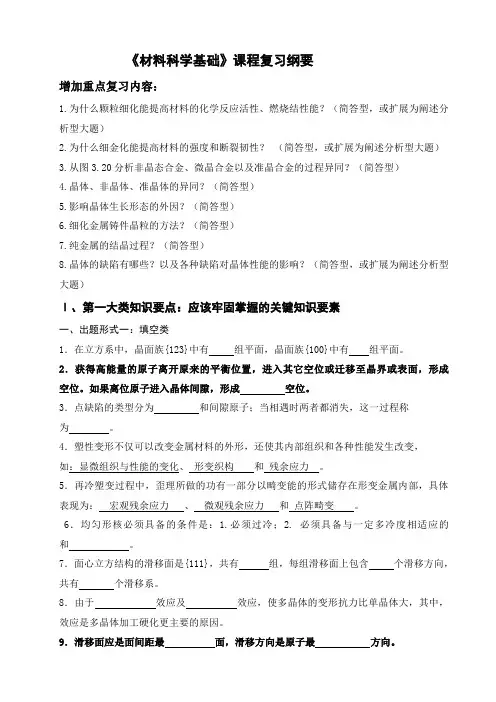

课程 材料科学基础 （共3页，共十题，答题时不必抄题，标明题目序号，相图不必重画,直接做在试卷上） 一、填空题（1.5×20=30分） 1. 结晶学晶胞是（ ）。 2. 扩散的基本推动力是（ ），一般情况下以（ ）形式表现出来，扩散常伴随着物质的（ ）。 3. 晶面族是指（ ）的一组晶面，同一晶面族中，不同晶面的（）。 4. 向MgO、沸石、TiO2、萤石中，加入同样的外来杂质原子，可以预料形成间隙型固溶体的固溶度大小的顺序将是（ ）。 5. 根据烧结时有无液相出现，烧结可分为（ ），在烧结的中后期，与烧结同时进行的过程是（ ）。 6. 依据硅酸盐晶体化学式中（ ）不同，硅酸盐晶体结构类型主要有（ ）。 7. 液体表面能和表面张力数值相等、量纲相同，而固体则不同，这种说法是（ ）的，因为（ ）。 8. 二级相变是指（ ），发生二级相变时，体系的（ ）发生突变。 9. 驰豫表面是指（ ），NaCl单晶的表面属于是（ ）。 10. 固态反应包括（ ），化学动力学范围是指（ ）。 11．从熔体结构角度，估计a长石、b辉石(MgO·SiO2)、c镁橄榄石三种矿物的高温熔体表面张力大小顺序（ ）。 二、CaTiO3结构中，已知钛离子、钙离子和氧离子半径分别为 0.068nm， 0.099nm，
0.132nm。（15分） 1. 晶胞中心的钛离子是否会在八面体空隙中“晃动”； 2. 计算TiCaO3的晶格常数； 3. 钛酸钙晶体是否存在自发极化现象，为什么？ 三、在还原气氛中烧结含有TiO2的陶瓷时，会得到灰黑色的TiO2-x：（15分） 1．写出产生TiO2-x的反应式； 2．随还原气氛分压的变化，该陶瓷材料的电导率和密度如何变化？ 3．从化学的观点解释该陶瓷材料为什么是一种n型半导体。 四、选择题：下列2题任选1题（12分） 1. 简述金属材料、无机非金属材料以及高分析材料腐蚀的特点。 2. 试述材料疲劳失效的含义及特点。 五、现有三种陶瓷材料，它们的主要使用性能如下：（15分） 材料最佳性能用途 Y2O3透明，光线传递光学激光杆 Si3N4高温强度，抗蠕变燃气轮机部件 含Co铁氧体较顽力高能量永久磁铁 在烧结过程中希望材料获得预期的显微结构以使材料最佳性能充分发挥，在控制显微结构因素和工艺条件上应主要考虑哪些相关因素？ 六、熔体结晶时：（1）图示核化速率-温度、晶化速率-温度关系及其对总结晶速率的的影响； （2）核化速率与晶化速率的不同对新相的显微结构有何影响，为什么？ （3）指出在哪一温度范围内对形成玻璃有利，为什么？（12分） 七、X射线给出立方MgO的晶胞参数是0.4211nm，它的密度是3.6g/cm3。（Mg2+和O2-、Al3+摩尔质量分别是24.3和16、27）（12分）
第二章、晶体结构缺陷 1、缺陷的概念 2、热缺陷（弗伦克尔缺陷、肖特基缺陷） 热缺陷是一种本征缺陷、高于0K就存在，热缺陷浓度的计算 影响热缺陷浓度的因数：温度和热缺陷形成能（晶体结构） 弗伦克尔缺陷肖特基缺陷 3、杂质缺陷、固溶体 4、非化学计量化合物结构缺陷（半导体） 种类、形成条件、缺陷的计算等 5、连续置换型固溶体的形成条件 6、影响形成间隙型固溶体的因素 7、组分缺陷（补偿缺陷）：不等价离子取代 形成条件、特点（浓度取决于掺杂量和固溶度） 缺陷浓度的计算、与热缺陷的比较 幻灯片6 8、缺陷反应方程和固溶式 9、固溶体的研究与计算 写出缺陷反应方程→固溶式、算出晶胞的体积和重量→理论密度（间隙型、置换型）→和实测密度比较 10、位错概念 刃位错：滑移方向与位错线垂直，伯格斯矢量b与位错线垂直 螺位错：滑移方向与位错线平行，伯格斯矢量b与位错线平行 混合位错：滑移方向与位错线既不平行，又不垂直。 幻灯片7 第三章、非晶态固体 1、熔体的结构：不同聚合程度的各种聚合物的混合物 硅酸盐熔体的粘度与组成的关系 2、非晶态物质的特点 3、玻璃的通性 4、 Tg 、Tf ,相对应的粘度和特点 5、网络形成体、网络改变（变性）体、网络中间体 玻璃形成的结晶化学观点：键强，键能 6、玻璃形成的动力学条件 (相变)，3T图 7、玻璃的结构学说（二种玻璃结构学说的共同之处和不同之处） 8、玻璃的结构参数 Z可根据玻璃类型定，先计算R，再计算X、Y 注意网络中间体在其中的作用。 9、硅酸盐晶体与硅酸盐玻璃的区别 10、硼的反常现象 幻灯片8 第四章、表面与界面 1、表面能和表面张力，表面的特征 2、润湿的概念、定义、计算；槽角、二面角的计算 改善润湿的方法：去除表面吸附膜（提高固体表面能）、
第一章材料中的原子排列 第一节原子的结合方式 1 原子结构 2 原子结合键 （1）离子键与离子晶体 原子结合：电子转移，结合力大，无方向性和饱和性；离子晶体；硬度高，脆性大，熔点高、导电性差。如氧化物陶瓷。 （2 ）共价键与原子晶体原子结合：电子共用，结合力大，有方向性和饱和性；原子晶体：强度高、硬度高（金刚石）、熔点高、脆性大、导电性差。如高分子材料。 （3 ）金属键与金属晶体原子结合：电子逸出共有，结合力较大，无方向性和饱和性；金属晶体：导电性、导热性、延展性好，熔点较高。如金属。金属键：依靠正离子与构成电子气的自由电子之间的静电引力而使诸原子结合到一起的方式。 （3 ）分子键与分子晶体原子结合：电子云偏移，结合力很小，无方向性和饱和性。分子晶体：熔点低，硬度低。如高分子材料。 氢键：（离子结合）X-H---Y （氢键结合），有方向性，如O-H —O （4 ）混合键。如复合材料。 3 结合键分类 （1）一次键（化学键）：金属键、共价键、离子键。 （2）二次键（物理键）：分子键和氢键。 4 原子的排列方式 （1）晶体：原子在三维空间内的周期性规则排列。长程有序，各向异性。 （2 ）非晶体：--------------------- 不规则排列。长程无序，各向同性。 第二节原子的规则排列 一晶体学基础 1 空间点阵与晶体结构 （1）空间点阵：由几何点做周期性的规则排列所形成的三维阵列。图1-5 特征：a 原子的理想排列；b 有14 种。 其中：空间点阵中的点－阵点。它是纯粹的几何点，各点周围环境相同。描述晶体中原子排列规律的空间格架称之为晶格。空间点阵中最小的几何单元称之为晶胞。 （2）晶体结构：原子、离子或原子团按照空间点阵的实际排列。特征：a 可能存在局部缺陷；b 可有无限多种。 2 晶胞图1－6 （1 ）―――:构成空间点阵的最基本单元。 （2 ）选取原则： a 能够充分反映空间点阵的对称性； b 相等的棱和角的数目最多； c 具有尽可能多的直角； d 体积最小。 （3 ）形状和大小有三个棱边的长度a,b,c及其夹角a , B表示。 （4）晶胞中点的位置表示（坐标法）。 3布拉菲点阵图1 —7 14 种点阵分属7 个晶系。 4 晶向指数与晶面指数晶向：空间点阵中各阵点列的方向。晶面：通过空间点阵中任意一组阵点的平面。国际上通 用米勒指数标定晶向和晶面。 （1）晶向指数的标定 a建立坐标系。确定原点（阵点）、坐标轴和度量单位（棱边）。 b 求坐标。u' ,v ' ,w '。 c化整数。u,v,w. d 加［］。［uvw］。 说明： a指数意义：代表相互平行、方向一致的所有晶向。b负值： 标于数字上方，表示同一晶向的相反方向。
一、名词： 相图：表示合金系中的合金状态与温度、成分之间关系的图解。 匀晶转变：从液相结晶出单相固溶体的结晶过程。 平衡结晶：合金在极缓慢冷却条件下进行结晶的过程。 成分起伏：液相中成分、大小和位置不断变化着的微小体积。 异分结晶：结晶出的晶体与母相化学成分不同的结晶。 枝晶偏析：固溶体树枝状晶体枝干和枝间化学成分不同的现象。 共晶转变：在一定温度下，由—定成分的液相同时结晶出两个成分一定的固相的转变过程。 脱溶：由固溶体中析出另一个固相的过程，也称之为二次结晶。 包晶转变：在一定温度下，由一定成分的固相与一定成分的液相作用，形成另一个一定成分的固相的转变过程。 成分过冷：成分过冷：由液相成分变化而引起的过冷度。 二、简答： 1. 固溶体合金结晶特点？ 答：异分结晶；需要一定的温度范围。 2. 晶内偏析程度与哪些因素有关？ 答：溶质平衡分配系数k0；溶质原子扩散能力；冷却速度。 3. 影响成分过冷的因素？ 答：合金成分；液相内温度梯度；凝固速度。
三、书后习题 1、何谓相图？有何用途？ 答：相图：表示合金系中的合金状态与温度、成分之间关系的图解。 相图的作用：由相图可以知道各种成分的合金在不同温度下存在哪些相、各个相的成分及其相对含量。 2、什么是异分结晶？什么是分配系数？ 答：异分结晶：结晶出的晶体与母相化学成分不同的结晶。 分配系数：在一定温度下，固液两平衡相中溶质浓度之比值。 3、何谓晶内偏析？是如何形成的？影响因素有哪些？对金属性能有何影响，如何消除？ 答：晶内偏析：一个晶粒内部化学成分不均匀的现象 形成过程：固溶体合金平衡结晶使前后从液相中结晶出的固相成分不同，实际生产中，液态合金冷却速度较大，在一定温度下扩散过程尚未进行完全时温度就继续下降，使每个晶粒内部的化学成分布均匀，先结晶的含高熔点组元较多，后结晶的含低熔点组元较多，在晶粒内部存在着浓度差。 影响因素：1）分配系数k0：当k0<1时，k0值越小，则偏析越大；当k0>1时，k0越大，偏析也越大。2）溶质原子扩散能力，溶质原子扩散能力大，则偏析程度较小；反之，则偏析程度较大。3）冷却速度，冷却速度越大，晶内偏析程度越严重。 对金属性能的影响：使合金的机械性能下降，特别是使塑性和韧性显著降低，
第三章练习题 一、填空题 1.玻璃具有下列通性：、态转化时物理、化学性能随温度变化的连续性。 2.在硅酸盐熔体中，当以低聚物为主时，体系的粘度 3.物质在熔点时的粘度越越容易形成玻璃，大于，等于，小于)时容易形成玻璃。 4.熔体是物质在液相温度以上存在的一种高能量状态，在冷却的过程中可以出现和分相三种不同的相变过程。 5.当SiO2含量比较高时，碱金属氧化物降低熔体粘度的能力是Li2Na22O。 6. 2Na2O·CaO·Al2O3·2SiO2的玻璃中，结构参数Y为 3 。 7. 从三T曲线可以求出为避免析出10-6分数的晶体所需的临界冷却速率，该速率越小，越容易形成玻璃。 8．NaCl和SiO2两种物质中SiO2 容易形成玻璃，因其具有极性共价键结构。 9.在Na2O－SiO2熔体中，当Na2O/Al2O3<1时，加入Al2O3使熔体粘度降低。 10. 硅酸盐熔体中聚合物种类，数量与熔体组成（O/Si）有关，O/Si比值增大，则熔体中的高聚体[SiO4]数量减少。 11. 硅酸盐熔体中同时存在许多聚合程度不等的负离子团，其种类、大小和复杂程度随熔体的组成和温度而变。当温度不变时，熔体中碱性氧化物含量增加， O/Si比值增大，这时熔体中高聚体数量减少。 二、问答题 1.试述熔体粘度对玻璃形成的影响？在硅酸盐熔体中，分析加入—价碱金属氧化物、二价金属氧化物或B2O3后熔体粘度的变化？为什么？ 答：1) 熔体粘度对玻璃形成具有决定性作用。熔体在熔点时具有很大粘度，并且粘度随温度降低而剧烈地升高时，容易形成玻璃。 2) 在硅酸盐熔体中，加入R2O，随着O/Si比增加，提供游离氧，桥氧数减小，硅氧网络断裂，使熔体粘度显著减小。加入RO，提供游离氧，使硅氧网络断裂，熔体粘度降低，但是由于R的场强较大，有一定的集聚作用，降低的幅度较小。加入B2O3，加入量少时，B2O3处于三度空间连接的[BO4]四面体中，使结构网络聚集紧密，粘度上升。随着B2O3含量增加，B开始处于[BO3]三角形中使结构网络疏松，粘度下降。 3+2+ 1当我排队等着站上小便池的时候有人已经在大便池先尿了■■■■■■■■■■■■张为政整理■■■■■■■■■■■■勿删■■■■■■■■■■■■ 2.试阐述网络形成体和网络变性体。 玻璃网络形成体：其单键强度>335KJ／MOL。这类氧化物能单独形成玻璃。 网络变性体：其单键强度<250KJ/MOL。这类氧化物不能形成玻璃,但能改变网络结构，从而使玻璃性质改变。
1. 作图表示立方晶体的()()()421,210,123晶面及[][][]346,112,021晶向。 2. 在六方晶体中，绘出以下常见晶向[][][][][]0121,0211,0110,0112,0001等。 3. 写出立方晶体中晶面族{100}，{110}，{111}，{112}等所包括的等价晶面。 4. 镁的原子堆积密度和所有hcp 金属一样，为0.74。试求镁单位晶胞的体积。 已知Mg 的密度 3Mg/m 74.1=mg ρ，相对原子质量为24.31，原子半径r=0.161nm 。 5. 当CN=6时+Na 离子半径为0.097nm ，试问： 1) 当CN=4时，其半径为多少？ 2) 当CN=8时，其半径为多少？ 6. 试问：在铜（fcc,a=0.361nm ）的<100>方向及铁(bcc,a=0.286nm)的<100> 方向,原子的线密度为多少？ 7. 镍为面心立方结构，其原子半径为 nm 1246.0=Ni r 。试确定在镍的（100），（110）及（111）平面上12mm 中各有多少个原子。 8. 石英()2SiO 的密度为2.653Mg/m 。试问： 1) 13m 中有多少个硅原子（与氧原子）？ 2) 当硅与氧的半径分别为0.038nm 与0.114nm 时，其堆积密度为多少（假 设原子是球形的）？ 9. 在800℃时1010个原子中有一个原子具有足够能量可在固体内移动，而在 900℃时910个原子中则只有一个原子，试求其激活能（J/原子）。 10. 若将一块铁加热至850℃，然后快速冷却到20℃。试计算处理前后空位数 应增加多少倍（设铁中形成一摩尔空位所需要的能量为104600J ）。
材料科学基础习题 叶荷 11 及材料班2013-1-10 第三章二元合金相图和合金的凝固 一、名词：相图：表示合金系中的合金状态与温度、成分之间关系的图解。匀晶转变：从液相结晶出单相固溶体的结晶过程。 平衡结晶：合金在极缓慢冷却条件下进行结晶的过程。 成分起伏：液相中成分、大小和位置不断变化着的微小体积。 异分结晶：结晶出的晶体与母相化学成分不同的结晶。 枝晶偏析：固溶体树枝状晶体枝干和枝间化学成分不同的现象。共晶转变：在一定温度下，由—定成分的液相同时结晶出两个成分一定的固相的转变过程。 脱溶：由固溶体中析出另一个固相的过程，也称之为二次结晶。 包晶转变：在一定温度下，由一定成分的固相与一定成分的液相作用，形成另一个一定成分的固相的转变过程。 成分过冷：成分过冷：由液相成分变化而引起的过冷度。 二、简答： 1. 固溶体合金结晶特点？答：异分结晶；需要一定的温度范围。
2. 晶内偏析程度与哪些因素有关？ 答：溶质平衡分配系数ko；溶质原子扩散能力；冷却速度。 3. 影响成分过冷的因素？ 答：合金成分；液相内温度梯度；凝固速度。 4. 相图分折有哪几步？答：以稳定化合物为独立组元分割相图并分析；熟悉相区及相；确定三相平衡转变性质。 三、绘图题 绘图表示铸锭宏观组织三晶区。 四、书后习题 1、何谓相图？有何用途？ 答：相图：表示合金系中的合金状态与温度、成分之间关系的图解。 相图的作用：由相图可以知道各种成分的合金在不同温度下存在哪些相、各个相的成分及其相对含量。 2、什么是异分结晶？什么是分配系数？答：异分结晶：结晶出的晶体与母相化学成分不同的结晶。 分配系数：在一定温度下，固液两平衡相中溶质浓度之比值。
《材料科学基础》考研2021年考研考点归纳与考研 真题 第1章材料概论 1.1 考点归纳 一、材料的分类 工程材料按属性可分为四类：金属材料、陶瓷材料、高分子材料及由前三类相互组合而成复合材料； 按使用性能可分为两大类：主要利用其力学性能的结构材料和主要利用其物理性能的功能材料。 1．金属材料 （1）金属材料中包括两大类型：钢铁材料和有色金属。有色金属主要包括铝合金、钛合金、铜合金、镍合金等； （2）在有色金属中，铝及其合金用得最多，这主要是因为铝及其合金的以下特性： ①重量轻，只有钢的1/3； ②有好的导热性和导电性，在远距离输送的电缆中多用铝； ③耐大气腐蚀，可用来制作容器和包装品、建筑结构材料及导电材料。 2．陶瓷材料 （1）传统的陶瓷材料是由粘土、石英、长石等成分组成，主要作为建筑材料使用；（2）新型的结构陶瓷材料，其化学组成和制造工艺都大不相同，其成分主要是 A12O3、SiC、Si3N4等； （3）新型结构陶瓷在性能上的优点： ①重量轻；
②压缩强度高，可以和金属相比，甚至超过金属； ③熔点高，耐高温； ④耐磨性能好，硬度高； ⑤化学稳定性高，有很好的耐蚀性； ⑥电与热的绝缘材料。 （4）新型结构陶瓷在性能上的缺点： ①容易脆断； ②不易加工成形。 3．高分子材料 （1）高分子材料又称聚合物； （2）按用途可分为：塑料、合成纤维和橡胶三大类型； （3）塑料又分为：通用塑料和工程塑料。 4．复合材料 （1）金属、聚合物、陶瓷自身都各有其优点和缺点，如把两种材料结合在一起，就产生了复合材料； （2）复合材料可分为三大类型：塑料基的复合材料、金属基和陶瓷基的复合材料；5．电子材料、光电子材料和超导材料 （1）电子材料是指在电子学和微电子学中使用的材料，主要包括半导体材料、介电功能材料和磁性材料等； （2）光电子材料； （3）超导材料。 二、材料性能与内部结构的关系
材料科学基础考研经 典题目
16.简述金属固态扩散的条件。 答：⑴扩散要有驱动力——热力学条件，化学势梯度、温度、应力、电场等。 ⑵扩散原子与基体有固溶性——前提条件；⑶足够高温度——动力学条件；⑷足够长的时间——宏观迁移的动力学条件 17. 何为成分过冷？它对固溶体合金凝固时的生长形貌有何影响？ 答：成分过冷：在合金的凝固过程中，虽然实际温度分布一定，但由于液相中溶质分布发生了变化，改变了液相的凝固点，此时过冷由成分变化与实际温度分布这两个因素共同决定，这种过冷称为成分过冷。成分过冷区的形成在液固界面前沿产生了类似负温度梯度的区域，使液固界面变得不稳定。当成分过冷区较窄时，液固界面的不稳定程度较小，界面上偶然突出部分只能稍微超前生长，使固溶体的生长形态为不规则胞状、伸长胞状或规则胞状；当成分过冷区较宽时，液固界面的不稳定程度较大，界面上偶然突出部分较快超前生长，使固溶体的生长形态为胞状树枝或树枝状。所以成分过冷是造成固溶体合金在非平衡凝固时按胞状或树枝状生长的主要原因。 18.为什么间隙固溶体只能是有限固溶体，而置换固溶体可能是无限固溶体？ 答：这是因为当溶质原子溶入溶剂后，会使溶剂产生点阵畸变，引起点阵畸变能增加，体系能量升高。间隙固溶体中，溶质原子位于点阵的间隙中，产生的点阵畸变大，体系能量升高得多；随着溶质溶入量的增加，体系能量升高到一定程度后，溶剂点阵就会变得不稳定，于是溶质原子便不能再继续溶解，所以间隙固溶体只能是有限固溶体。而置换固溶体中，溶质原子位于溶剂点阵的阵点上，产生的点阵畸变较小；溶质和溶剂原子尺寸差别越小，点阵畸变越小，固溶度就越大；如果溶质与溶剂原子尺寸接近，同时晶体结构相同，电子浓度和电负性都有利的情况下，就有可能形成无限固溶体。 19.在液固相界面前沿液体处于正温度梯度条件下，纯金属凝固时界面形貌如何？同样 条件下，单相固溶体合金凝固的形貌又如何？分析原因
第一章晶体几何基础 1-1 解释概念： 等同点：晶体结构中，在同一取向上几何环境和物质环境皆相同的点。 空间点阵：概括地表示晶体结构中等同点排列规律的几何图形。 结点：空间点阵中的点称为结点。 晶体：部质点在三维空间呈周期性重复排列的固体。 对称：物体相同部分作有规律的重复。 对称型：晶体结构中所有点对称要素（对称面、对称中心、对称轴和旋转反伸轴）的集合为对称型，也称点群。 晶类：将对称型相同的晶体归为一类，称为晶类。 晶体定向：为了用数字表示晶体中点、线、面的相对位置，在晶体中引入一个坐标系统的过程。 空间群：是指一个晶体结构中所有对称要素的集合。 布拉菲格子：是指法国学者A.布拉菲根据晶体结构的最高点群和平移群对称及空间格子的平行六面体原则，将所有晶体结构的空间点阵划分成14种类型的空间格子。 晶胞：能够反应晶体结构特征的最小单位。 晶胞参数：表示晶胞的形状和大小的6个参数（a、b、c、α、β、γ）. 1-2 晶体结构的两个基本特征是什么？哪种几何图形可表示晶体的基本特征？解答：⑴晶体结构的基本特征： ①晶体是部质点在三维空间作周期性重复排列的固体。
②晶体的部质点呈对称分布，即晶体具有对称性。 ⑵14种布拉菲格子的平行六面体单位格子可以表示晶体的基本特征。 1-3 晶体中有哪些对称要素，用国际符号表示。 解答：对称面—m，对称中心—1，n次对称轴—n，n次旋转反伸轴—n 螺旋轴—ns ，滑移面—a、b、c、d 1-5 一个四方晶系的晶面，其上的截距分别为3a、4a、6c，求该晶面的晶面指数。 解答：在X、Y、Z轴上的截距系数：3、4、6。 截距系数的倒数比为：1/3:1/4:1/6=4:3:2 晶面指数为：（432） 补充：晶体的基本性质是什么？与其部结构有什么关系？ 解答：①自限性：晶体的多面体形态是其格子构造在外形上的反映。 ②均一性和异向性：均一性是由于部质点周期性重复排列，晶体中的任何一部分在结构上是相同的。异向性是由于同一晶体中的不同方向上，质点排列一般是不同的，因而表现出不同的性质。 ③对称性：是由于晶体部质点排列的对称。 ④最小能和最大稳定性：在相同的热力学条件下，较之同种化学成分的气体、液体及非晶质体，晶体的能最小。这是规则排列质点间的引力和斥力达到平衡的原因。
金属学与热处理总结 一、金属的晶体结构 重点内容：面心立方、体心立方金属晶体结构的配位数、致密度、原子半径，八面体、四面体间隙个数；晶向指数、晶面指数的标定；柏氏矢量具的特性、晶界具的特性。 基本内容：密排六方金属晶体结构的配位数、致密度、原子半径，密排面上原子的堆垛顺序、晶胞、晶格、金属键的概念。晶体的特征、晶体中的空间点阵。 晶胞：在晶格中选取一个能够完全反映晶格特征的最小的几何单元，用来分析原子排列的规律性，这个最小的几何单元称为晶胞。 金属键：失去外层价电子的正离子与弥漫其间的自由电子的静电作用而结合起来，这种结合方式称为金属键。 位错：晶体中原子的排列在一定范围内发生有规律错动的一种特殊结构组态。 位错的柏氏矢量具有的一些特性： ①用位错的柏氏矢量可以判断位错的类型；②柏氏矢量的守恒性，即柏氏矢量与回路起点及回路途径无关；③位错的柏氏矢量个部分均相同。 刃型位错的柏氏矢量与位错线垂直；螺型平行；混合型呈任意角度。 晶界具有的一些特性： ①晶界的能量较高，具有自发长大和使界面平直化，以减少晶界总面积的趋势；②原子在晶界上的扩散速度高于晶内，熔点较低；③相变时新相优先在晶界出形核；④晶界处易于发生杂质或溶质原子的富集或偏聚；⑤晶界易于腐蚀和氧化；⑥常温下晶界可以阻止位错的运动，提高材料的强度。 二、纯金属的结晶 重点内容：均匀形核时过冷度与临界晶核半径、临界形核功之间的关系；细化晶粒的方法，铸锭三晶区的形成机制。
基本内容：结晶过程、阻力、动力，过冷度、变质处理的概念。铸锭的缺陷； 结晶的热力学条件和结构条件，非均匀形核的临界晶核半径、临界形核功。 相起伏：液态金属中，时聚时散，起伏不定，不断变化着的近程规则排列的 原子集团。 过冷度：理论结晶温度与实际结晶温度的差称为过冷度。 变质处理：在浇铸前往液态金属中加入形核剂，促使形成大量的非均匀晶核， 以细化晶粒的方法。 过冷度与液态金属结晶的关系：液态金属结晶的过程是形核与晶核的长大过 程。从热力学的角度上看，没有过冷度结晶就没有趋动力。根据 T R k ?∝1可知当过冷度T ?为零时临界晶核半径R k 为无穷大，临界形核功（2 1T G ?∝?）也为无穷大。临界晶核半径R k 与临界形核功为无穷大时，无法形核，所以液态金属不能结晶。晶体的长大也需要过冷度，所以液态金属结晶需要过冷度。 细化晶粒的方法：增加过冷度、变质处理、振动与搅拌。 铸锭三个晶区的形成机理：表面细晶区：当高温液体倒入铸模后，结晶先从 模壁开始，靠近模壁一层的液体产生极大的过冷，加上模壁可以作为非均质形核的基底，因此在此薄层中立即形成大量的晶核，并同时向各个方向生长，形成表面细晶区。柱状晶区：在表面细晶区形成的同时，铸模温度迅速升高，液态金属冷却速度减慢，结晶前沿过冷都很小，不能生成新的晶核。垂直模壁方向散热最快，因而晶体沿相反方向生长成柱状晶。中心等轴晶区：随着柱状晶的生长，中心部位的液体实际温度分布区域平缓，由于溶质原子的重新分配，在固液界面前沿出现成分过冷，成分过冷区的扩大，促使新的晶核形成长大形成等轴晶。由于液体的流动使表面层细晶一部分卷入液体之中或柱状晶的枝晶被冲刷脱落而进入前沿的液体中作为非自发生核的籽晶。 三、二元合金的相结构与结晶 重点内容：杠杆定律、相律及应用。 基本内容：相、匀晶、共晶、包晶相图的结晶过程及不同成分合金在室温下 的显微组织。合金、成分过冷；非平衡结晶及枝晶偏析的基本概念。 相律：f = c – p + 1其中，f 为 自由度数，c 为 组元数，p 为 相数。 伪共晶：在不平衡结晶条件下，成分在共晶点附近的亚共晶或过共晶合金也 可能得到全部共晶组织，这种共晶组织称为伪共晶。 合金：两种或两种以上的金属，或金属与非金属，经熔炼或烧结、或用其它 方法组合而成的具有金属特性的物质。 合金相：在合金中，通过组成元素（组元）原子间的相互作用，形成具有相 同晶体结构与性质，并以明确界面分开的成分均一组成部分称为合金相。
材料科学基础简答题考研常考题型汇总 1.原子间的结合键共有几种？各自的特点如何？【11年真题】 答：（1）金属键：基本特点是电子的共有化，无饱和性、无方向性，因而每个原子有可能同更多的原子结合，并趋于形成低能量的密堆结构。当金属受力变形而改变原子之间的相互位置时不至于破坏金属键，这就使得金属具有良好的延展性，又由于自由电子的存在，金属一般都具有良好的导电性和导热性能。 （2）离子键：正负离子相互吸引，结合牢固，无方向性、无饱和性。因此，七熔点和硬度均较高。离子晶体中很难产生自由运动的电子，因此他们都是良好的电绝缘体。 （3）共价键：有方向性和饱和性。共价键的结合极为牢固，故共价键晶体具有结构稳定、熔点高、质硬脆等特点。共价结合的材料一般是绝缘体，其导电能力较差。 （4）范德瓦尔斯力：范德瓦尔斯力是借助微弱的、瞬时的电偶极矩的感应作用，将原来稳定的原子结构的原子或分子结合为一体的键合。它没有方向性和饱和性，其结合不如化学键牢固。 （5）氢键：氢键是一种极性分子键，氢键具有方向性和饱和性，其键能介于化学键和范德瓦耳斯力之间。 2.说明间隙固溶体与间隙化合物有什么异同。 答：相同点：二者一般都是由过渡族金属与原子半径较小的C、N、H、O、B等非金属元素所组成。 不同点：（1）晶体结构不同。间隙固溶体属于固溶体相，保持溶剂的晶格类
型；间隙化合物属于金属化合物相，形成不同于其组元的新点阵。 （2）间隙固溶体用α、β、γ表示；间隙化合物用化学分子式MX、M2X 等表示。 间隙固溶体的强度、硬度较低，塑性、韧性好；间隙化合物的强度、熔点较高，塑性、韧性差。 3.为什么只有置换固溶体的两个组元之间才能无限互溶，而间隙固溶体则不能？ 答：因为形成固溶体时，溶质原子的溶入会使溶剂结构产生点阵畸变，从而使体系能量升高。溶质与溶剂原子尺寸相差较大，点阵畸变的程度也越大，则畸变能越高，结构的稳定性越低，溶解度越小。一般来说，间隙固溶体中溶质原子引起的点阵畸变较大，故不能无限互溶，只能有限熔解。 4.试述硅酸盐的结构和特点？ 答：（1）硅酸盐结构的基本单元是[SiO4]四面体。Si原子位于O原子的四面体间隙内，Si、O之间的结合不仅有离子键还有共价键 （2）每一个氧最多被两个[SiO]四面体共有 （3）[Si]四面体可以孤立存在，也可以共顶点互相连接。 （4）Si-O-Si形成一折线。 分类：含有有限硅氧团的硅酸盐、岛状、链状、层状、骨架状硅酸盐。 5.为什么外界温度的急剧变化可以使许多陶瓷件开裂破碎？ 答：由于大多数陶瓷由晶相和玻璃相构成，这两种相的热膨胀系数相差很大，高温很快冷却时，每种相的收缩程度不同，多造成的内应力足以使陶瓷器件开裂或破碎。 6.陶瓷材料中主要结合键是什么？从结合键的角度解释陶瓷材料所具有的特殊
1、熔体的概念：不同聚合程度的各种聚合物的混合物 硅酸盐熔体的粘度与组成的关系（决定硅酸盐熔体粘度大小的主要因素是硅氧四面体网络连接程度） 在熔体中加入LiO2、Na2O 、K2O 和BaO 、PbO 等，随加入量增加，粘度显著下降。 在含碱金属的硅酸盐熔体中，当Al2O3/Na2O ≤1时，用Al2O3代替SiO2可以起“补 网”作用，从而提高粘度。一般加入 Al2O3、SiO2和ZrO2有类似的效果。流动度为粘度的倒数，Φ＝粘度的理论解释：绝对速度理论 η＝η０exp(ΔE/kT) 自由体积理论 ＝B exp ［］＝Ａexp( ) 过剩熵理论＝Cexp ［］＝Cexp （）2、非晶态物质的特点 ：近程有序，远程无序3、玻璃的通性 (1)各向同性（若有应力，为各向异性） （2）介稳性 （3）熔融态向玻璃态转化的可逆与渐变性 (4)、熔融态向玻璃态转化时其物化性质随温度变化的连续性 4、Tg 、Tf , 相对应的粘度和特点 钠钙硅酸盐熔体粘度与温度关系表明：熔融温度范围内，粘度为 50~500dPa ·s 。工作温度范围粘度较高，约103~107dPa ·s 。退火温度范围粘度更高，约 1012.5~1013.5 dPa ·s 。 Tg-脆性温度、退火温度，Tf-软化温度、可拉丝的最低温度5、 单键强度 > 335 kJ/mol(或80 kcal/mol)的氧化物——网络形成体。单键强度< 250 kJ/mol(或60 kcal/mol)的氧化物——网络变性体。 在250～335 kJ/mol 为——中间体，其作用介于玻璃的网络形成体和网络变性体之间。 6、玻璃形成的热力学观点： 熔体是物质在 TM 以上存在的一种高能状态。据随温度降低，熔体释放能量大小不同，冷却途径分为结晶化,玻璃化，分相 ΔGv 越大析晶动力越大，越不容易形成玻璃。 ΔGv 越小析晶动力越小，越容易形成玻璃。 玻璃形成的动力学观点：＝单键强度正离子的配位数 氧化物分解能 )(00T T KV 0T T B )(0T T C D P 0 T T B 1
16.简述金属固态扩散的条件。 答：⑴扩散要有驱动力——热力学条件，化学势梯度、温度、应力、电场等。 ⑵扩散原子与基体有固溶性——前提条件；⑶足够高温度——动力学条件；⑷足够长的时间——宏观迁移的动力学条件 17. 何为成分过冷？它对固溶体合金凝固时的生长形貌有何影响？ 答：成分过冷：在合金的凝固过程中，虽然实际温度分布一定，但由于液相中溶质分布发生了变化，改变了液相的凝固点，此时过冷由成分变化与实际温度分布这两个因素共同决定，这种过冷称为成分过冷。成分过冷区的形成在液固界面前沿产生了类似负温度梯度的区域，使液固界面变得不稳定。当成分过冷区较窄时，液固界面的不稳定程度较小，界面上偶然突出部分只能稍微超前生长，使固溶体的生长形态为不规则胞状、伸长胞状或规则胞状；当成分过冷区较宽时，液固界面的不稳定程度较大，界面上偶然突出部分较快超前生长，使固溶体的生长形态为胞状树枝或树枝状。所以成分过冷是造成固溶体合金在非平衡凝固时按胞状或树枝状生长的主要原因。 18. 为什么间隙固溶体只能是有限固溶体，而置换固溶体可能是无限固溶体？ 答：这是因为当溶质原子溶入溶剂后，会使溶剂产生点阵畸变，引起点阵畸变能增加，体系能量升高。间隙固溶体中，溶质原子位于点阵的间隙中，产生的点阵畸变大，体系能量升高得多；随着溶质溶入量的增加，体系能量升高到一定程度后，溶剂点阵就会变得不稳定，于是溶质原子便不能再继续溶解，所以间隙固溶体只能是有限固溶体。而置换固溶体中，溶质原子位于溶剂点阵的阵点上，产生的点阵畸变较小；溶质和溶剂原子尺寸差别越小，点阵畸变越小，固溶度就越大；如果溶质与溶剂原子尺寸接近，同时晶体结构相同，电子浓度和电负性都有利的情况下，就有可能形成无限固溶体。 19. 在液固相界面前沿液体处于正温度梯度条件下，纯金属凝固时界面形貌如何？同样条件下，单相 固溶体合金凝固的形貌又如何？分析原因 答：正的温度梯度指的是随着离开液—固界面的距离Z 的增大，液相温度T 随之升高的情况，即0>dZ dT 。在这种条件下，纯金属晶体的生长以接近平面状向前推移，这是由于温度梯度是正的，当界面上偶尔有凸起部分而伸入温度较高的液体中时，它的生长速度就会减慢甚至停止，周围部分的过冷度较凸起部分大，从而赶上来，使凸起部分消失，这种过程使液—固界面保持稳定的平面形状。固溶体合金凝固时会产生成分过冷，在液体处于正的温度梯度下，相界面前沿的成分过冷区呈现月牙形，其大小与很多因素有关。此时，成分过冷区的特性与纯金属在负的温度梯度下的热过冷非常相似。可以按液固相界面前沿过冷区的大小分三种情况讨论：⑴当无成分过冷区或成分过冷区较小时，界面不可能出现较大的凸起，此时平界面是稳定的，合金以平面状生长，形成平面晶。⑵当成分过冷区稍大时，这时界面上凸起的尖部将获得一定的过冷度，从而促进了凸起进一步向液体深处生长，考虑到界面的力学平衡关系，平界面变得不稳定，合金以胞状生长，形成胞状晶或胞状组织。⑶当成分过冷区较大时，平界面变得更加不稳定，界面上的凸起将以较快速度向液体深处生长，形成一次轴，同时在一次轴的侧向形成二次轴，以此类推，因此合金以树枝状生长，最终形成树枝晶。 20. 纯金属晶体中主要的点缺陷类型是什么？试述它们可能产生的途径？ 答：纯金属晶体中，点缺陷的主要类型是空位、间隙原子、空位对及空位与间隙原子对等。产生的途径：⑴依靠热振动使原子脱离正常点阵位置而产生。空位、间隙原子或空位与间隙原子对都可由热激活而形成。这种缺陷受热的控制，它的浓度依赖于温度，随温度升高，其平衡态的浓度亦增高。⑵冷加工时由于位错间有交互作用。在适当条件下，位错交互作用的结果能产生点缺陷，如带割阶的位错运动会放出空位。⑶辐照。高能粒子（中子、α粒子、高速电子）轰击金属晶体时，点阵中的原子由于粒子轰击而离开原来位置，产生空位或间隙原子。 21. 简述一次再结晶与二次再结晶的驱动力，并如何区分冷热加工？动态再结晶与静态再结晶后的组 织结构的主要区别是什么？ 答：一次再结晶的驱动力是基体的弹性畸变能，而二次再结晶的驱动力是来自界面能的降低。再结晶温
无机材料科学基础试卷7 一、名词解释（20分） 1、正尖晶石、反尖晶石； 2、线缺陷、面缺陷； 3、晶子学说、无规则网络学说； 4、可塑性、晶胞参数； 二、选择题（10分） 1、下列性质中（）不是晶体的基本性质。 A、自限性 B、最小内能性 C、有限性 D、各向异性 2、晶体在三结晶轴上的截距分别为2a、3b、6c。该晶面的晶面指数为（）。 A、（236） B、（326） C、（321） D、（123） 3、依据等径球体的堆积原理得出，六方密堆积的堆积系数（）立方密堆积的堆积系数。 A、大于 B、小于 C、等于 D、不确定 4、某晶体AB，A—的电荷数为1，A—B键的S=1/6，则A+的配位数为（）。 A、4 B、12 C、8 D、6 5、在单位晶胞的CaF2晶体中，其八面体空隙和四面体空隙的数量分别为 （）。 A、4，8 B、8，4 C、1，2 D、2，4 6、在ABO3(钙钛矿)型结构中，B离子占有（）。 A、四面体空隙 B、八面体空隙 C、立方体空隙 D、三方柱空隙晶体 7、在硅酸盐熔体中，当R=O/Si减小时，相应熔体组成和性质发生变化，熔体析晶能力（），熔体的黏度（），低聚物数量（）。 A、增大 B、减小 C、不变 D、不确定 8、当固体表面能为1.2J/m2，液体表面能为0.9 J/m2，液固界面能为1.1 J/m2时， 降低固体表面粗糙度，（）润湿性能。 A、降低 B、改善 C、不影响 9、一种玻璃的组成为32.8%CaO，6.0 Al2O3%，61.2 SiO2%，此玻璃中的Al3+可视为网络（），玻璃结构参数Y=（）。 A、变性离子，3.26 B、形成离子，3.26 C、变性离子，2.34 D、形成离子，2.34 10、黏土泥浆胶溶必须使介质呈（）。 A、酸性 B、碱性 C、中性 11、可以根据3T曲线求出熔体的临界冷却速率。熔体的临界冷却速率越小，就 （）形成玻璃。 A、越难 B、越容易 C、很快 D、缓慢
1 材料引言 玻璃——玻璃是由熔体过冷所制得的非晶态材料。 水泥——水泥是指加入适量水后可成塑性浆体，既能在空气中硬化又能在水中硬化，并能够将砂，石等材料牢固地胶结在一起的细粉状水硬性材料。 耐火材料——耐火材料是指耐火度不低于1580 摄氏度的无机非金属材料。 硅质耐火材料，镁质耐火材料，熔铸耐火材料，轻质耐火材料，不定形耐火材料。 高聚物——高聚物是由一种或几种简单低分子化合物经聚合而组成的分子量很大的化合物。 胶粘剂——胶粘剂是指在常温下处于粘流态，当受到外力作用时，会产生永久变形，外力撤去后又不能恢复原状的高聚物。 合金——合金是由两种或两种以上的金属元素，或金属元素与非金属元素形成的具有金属特性的新物质 固溶体——当合金的晶体结构保持溶质组元的晶体结构时，这种合金成为一次固溶体或端际固溶体，简称固溶体。 电子化合物——电子化合物是指具有一定（或近似一定）的电子浓度值，且结构相同或密切相关的相。 间隙化合物——由原子半径较大的过渡金属元素（Fe,Cr,Mn,Mo,W,V 等）和原子半径较小的非（准）金属元素（H,B,C,N,Si,等）形成的金属间化合物。 传统无机非金属材料——主要是指由SiO2 及其硅酸盐化合物为主要成分制成的材料，包括陶瓷，玻璃，水泥和耐火材料等。 新型无机非金属材料——是用氧化物，氮化物，碳化物，硼化物，硫化物，硅化物以及各种无机非金属化合物经特殊的先进工艺制成的材料。 2 晶体结构 晶体——晶体是离子，原子或分子按一定的空间结构排列所组成的固体，其质点在空间的分布具有周期性和对称性，因而，晶体具有规则的外形。 晶胞——晶胞是从晶体结构中取出来的反应晶体周期性和对称性的重复单元。 晶体结构——晶体结构是指晶体中原子或分子的排列情况，由空间点阵+结构基元而构成，晶体结构的形式是无限多的。 空间点阵——空间点阵是把晶体结构中原子或分子等结构基元抽象为周围环境相同的阵点之后，描述晶体结构的周期性和对称性的图像。 晶面——可将晶体点阵在任何方向上分解为相互平行的节点平面，这样的结点平面成为晶面。 晶面指数——结晶学中经常用（h k l）来表示一组平行晶面，成为晶面指数。 晶面族——在对称性高的晶体（如立方晶系）中，往往有并不平行的两组以上的晶面，它们的原子排列状况是相同的，这些晶面构成一个晶面族。 晶向族——晶体中原子排列周期相同的所有晶向为一个晶向族，用{u v w}表示。 晶带或晶带面——在结晶学中，把同时平行某一晶向[u v w]的所有晶面成为一个晶带
无机材料科学基础试卷六 一、名词解释（20分） 1、反萤右?结构、晶胞: 2、肖特基缺陷、弗伦克尔缺陷: 3、网络形成体、网络改变体: 4、触变性、硼反常现象： 二、选择题（8分） 1、粘土泥浆胶溶必须使介质呈（ ） A 、酸性 B 、碱性 C.中性 2. 硅酸盐玻璃的结构是以硅氧四而体为结构单元形成的（）的聚集体。 A 、近程有序，远程无序 B 、近程无序，远程无序 C 、近程无序，远程有序 3、依据等径球体的堆积原理得出，六方密堆积的堆积系数（）体心立方堆积的堆积系数。 A 、大于 B 、小于 C 、等于 D.不确定 4、某晶体AB, A 的电荷数为仁A-B 键的S=1/6,则A 坏勺配位数为（）。 A. 4 B. 12 C 、8 D 、6 5、在单位晶胞的CaF2晶体中，其八而体空隙和四而体空隙的数量分别为（ ）。 &晶体在三结晶轴上的截距分别为1/2a. 1/3b. 1/6c a 该晶面的晶而指数为（ ）。 A 、（236） B 、（326） C 、（321） D 、（123） 9、 非化学计量化合物Cd1+x0中存在（ ）型晶格缺陷 A 、阴离子空位 B 、阳离子空位 C 、阴离子填隙 D 、阳离子填隙 10、 可以根据3T 曲线求出熔体的临界冷却速率。熔体的临界冷却速率越大，就（）形成玻璃。 A 、越难 B 、越容易 C 、很快 D 、缓慢 11、 晶体结构中一切对称要素的集合称为（ ）。 A 、对称型 B 、点群 C 、微观对称的要素的集合 D 、空间群 12、 在ABO3（钙钛矿）型结构中，B 离子占有（ ）。 A 、四而体空隙 B 、八而体空隙C.立方体空隙D 、三方柱空隙晶体 三、填空（17分） 1、在玻璃形成过程中，为避免析晶所必须的冷却速率的确左采用（ ）的方法。 2s a=b?c a=B=Y=90°的晶体属（ ）晶系。 3、六方紧密堆积的原子密排而是晶体中的（ ）而，立方紧密堆积的原子密排而是晶体中的 （ ）而。 6、 7、 A 、4, 8 B 、 点 群L 6PC 属（ A 、高级等轴 下列性质中（ A 、自限性 8, 4 C 、1, 2 D 、2, 4 ）晶族（ ）晶系。 B 、低级正交 C 、中级六方 D 、高级六方 ）不是晶体的基本性质。 B 、最小内能性 C 、有限性 D 、各向异性
