金属学与热处理总结

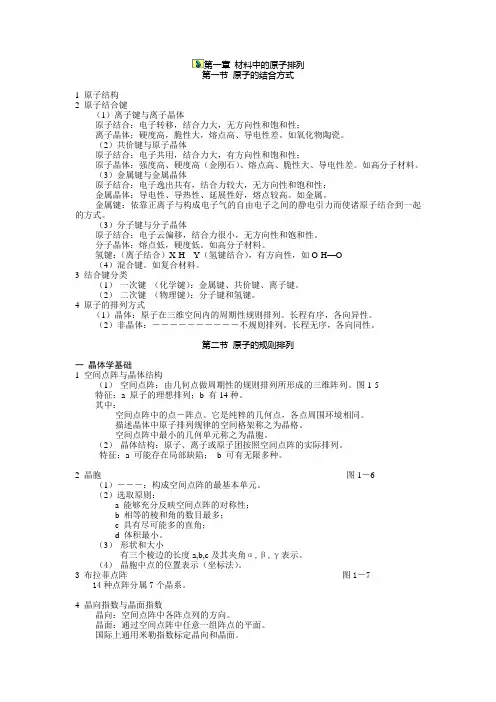

一、金属的晶体结构
重点内容：面心立方、体心立方金属晶体结构的配位数、致密度、原子半径，八面体、四面体间隙个数；晶向指数、晶面指数的标定；柏氏矢量具的特性、晶界具的特性。
基本内容：密排六方金属晶体结构的配位数、致密度、原子半径，密排面上原子的堆垛顺序、晶胞、晶格、金属键的概念。晶体的特征、晶体中的空间点阵。
晶胞：在晶格中选取一个能够完全反映晶格特征的最小的几何单元，用来分析原子排列的规律性，这个最小的几何单元称为晶胞。
金属键：失去外层价电子的正离子与弥漫其间的自由电子的静电作用而结合起来，这种结合方式称为金属键。
位错：晶体中原子的排列在一定范围内发生有规律错动的一种特殊结构组态。
位错的柏氏矢量具有的一些特性：
①用位错的柏氏矢量可以判断位错的类型；②柏氏矢量的守恒性，即柏氏矢量与回路起点及回路途径无关；③位错的柏氏矢量个部分均相同。
刃型位错的柏氏矢量与位错线垂直；螺型平行；混合型呈任意角度。
晶界具有的一些特性：
①晶界的能量较高，具有自发长大和使界面平直化，以减少晶界总面积的趋势；②原子在晶界上的扩散速度高于晶内，熔点较低；③相变时新相优先在晶界出形核；④晶界处易于发生杂质或溶质原子的富集或偏聚；⑤晶界易于腐蚀和氧化；⑥常温下晶界可以阻止位错的运动，提高材料的强度。
二、纯金属的结晶
重点内容：均匀形核时过冷度与临界晶核半径、临界形核功之间的关系；细化晶粒的方法，铸锭三晶区的形成机制。
基本内容：结晶过程、阻力、动力，过冷度、变质处理的概念。铸锭的缺陷；
结晶的热力学条件和结构条件，非均匀形核的临界晶核半径、临界形核功。
相起伏：液态金属中，时聚时散，起伏不定，不断变化着的近程规则排列的
原子集团。
过冷度：理论结晶温度与实际结晶温度的差称为过冷度。
变质处理：在浇铸前往液态金属中加入形核剂，促使形成大量的非均匀晶核，
以细化晶粒的方法。
过冷度与液态金属结晶的关系：液态金属结晶的过程是形核与晶核的长大过
程。从热力学的角度上看，没有过冷度结晶就没有趋动力。根据 T R k ?∝1可知当过冷度T ?为零时临界晶核半径R k 为无穷大，临界形核功（2
1T G ?∝?）也为无穷大。临界晶核半径R k 与临界形核功为无穷大时，无法形核，所以液态金属不能结晶。晶体的长大也需要过冷度，所以液态金属结晶需要过冷度。
细化晶粒的方法：增加过冷度、变质处理、振动与搅拌。
铸锭三个晶区的形成机理：表面细晶区：当高温液体倒入铸模后，结晶先从
模壁开始，靠近模壁一层的液体产生极大的过冷，加上模壁可以作为非均质形核的基底，因此在此薄层中立即形成大量的晶核，并同时向各个方向生长，形成表面细晶区。柱状晶区：在表面细晶区形成的同时，铸模温度迅速升高，液态金属冷却速度减慢，结晶前沿过冷都很小，不能生成新的晶核。垂直模壁方向散热最快，因而晶体沿相反方向生长成柱状晶。中心等轴晶区：随着柱状晶的生长，中心部位的液体实际温度分布区域平缓，由于溶质原子的重新分配，在固液界面前沿出现成分过冷，成分过冷区的扩大，促使新的晶核形成长大形成等轴晶。由于液体的流动使表面层细晶一部分卷入液体之中或柱状晶的枝晶被冲刷脱落而进入前沿的液体中作为非自发生核的籽晶。
三、二元合金的相结构与结晶
重点内容：杠杆定律、相律及应用。
基本内容：相、匀晶、共晶、包晶相图的结晶过程及不同成分合金在室温下
的显微组织。合金、成分过冷；非平衡结晶及枝晶偏析的基本概念。
相律：f = c – p + 1其中，f 为 自由度数，c 为 组元数，p 为 相数。
伪共晶：在不平衡结晶条件下，成分在共晶点附近的亚共晶或过共晶合金也
可能得到全部共晶组织，这种共晶组织称为伪共晶。
合金：两种或两种以上的金属，或金属与非金属，经熔炼或烧结、或用其它
方法组合而成的具有金属特性的物质。
合金相：在合金中，通过组成元素（组元）原子间的相互作用，形成具有相
同晶体结构与性质，并以明确界面分开的成分均一组成部分称为合金相。
四、铁碳合金
重点内容：铁碳合金的结晶过程及室温下的平衡组织，组织组成物及相组成物的计算。
基本内容：铁素体与奥氏体、二次渗碳体与共析渗碳体的异同点、三个恒温转变。
钢的含碳量对平衡组织及性能的影响；二次渗碳体、三次渗碳体、共晶渗碳体相对量的计算；五种渗碳体的来源及形态。
奥氏体与铁素体的异同点：
相同点：都是铁与碳形成的间隙固溶体；强度硬度低，塑性韧性高。
不同点：铁素体为体心结构，奥氏体面心结构；铁素体最高含碳量为0.0218%，奥氏体最高含碳量为2.11%，铁素体是由奥氏体直接转变或由奥氏体发生共析转变得到，奥氏体是由包晶或由液相直接析出的；存在的温度区间不同。
二次渗碳体与共析渗碳体的异同点。
相同点：都是渗碳体，成份、结构、性能都相同。
不同点：来源不同，二次渗碳体由奥氏体中析出，共析渗碳体是共析转变得到的；形态不同二次渗碳体成网状，共析渗碳体成片状；对性能的影响不同，片状的强化基体，提高强度，网状降低强度。
成分、组织与机械性能之间的关系：如亚共析钢。亚共析钢室温下的平衡组织为F＋P，F的强度低，塑性、韧性好，与F相比P强度硬度高，而塑性、韧性差。随含碳量的增加，F量减少，P量增加（组织组成物的相对量可用杠杆定律计算）。所以对于亚共析钢，随含碳量的增加，强度硬度升高，而塑性、韧性下降
六、金属及合金的塑性变形与断裂
重点内容：体心与面心结构的滑移系；金属塑性变形后的组织与性能。
基本内容：固溶体强化机理与强化规律、第二相的强化机理。霍尔——配奇关系式；单晶体塑性变形的方式、滑移的本质。
塑性变形的方式：以滑移和孪晶为主。
滑移：晶体的一部分沿着一定的晶面和晶向相对另一部分作相对的滑动。滑移的本质是位错的移动。
体心结构的滑移系个数为12，滑移面：{110}，方向<111>。面心结构的滑移系个数为12，滑移面：{111}，方向<110>。
金属塑性变形后的组织与性能：显微组织出现纤维组织，杂质沿变形方向拉长为细带状或粉碎成链状，光学显微镜分辨不清晶粒和杂质。亚结构细化，出现形变织构。性能：材料的强度、硬度升高，塑性、韧性下降；比电阻增加，导
电系数和电阻温度系数下降，抗腐蚀能力降低等。
七、金属及合金的回复与再结晶
重点内容：金属的热加工的作用；变形金属加热时显微组织的变化、性能的变化，储存能的变化。
基本内容：回复、再结的概念、变形金属加热时储存能的变化。再结晶后的晶粒尺寸；影响再结晶的主要因素性能的变化规律。
变形金属加热时显微组织的变化、性能的变化：随温度的升高，金属的硬度和强度下降，塑性和韧性提高。电阻率不断下降，密度升高。金属的抗腐蚀能力提高，内应力下降。
再结晶：冷变形后的金属加热到一定温度之后，在原来的变形组织中重新产生了无畸变的新晶粒，而性能也发生了明显的变化，并恢复到完全软化状态，这个过程称之为再结晶。
热加工的主要作用（或目的）是：①把钢材加工成所需要的各种形状，如棒材、板材、线材等；②能明显的改善铸锭中的组织缺陷，如气泡焊合，缩松压实，使金属材料的致密度增加；③使粗大的柱状晶变细，合金钢中大块状碳化物初晶打碎并使其均匀分布；④减轻或消除成分偏析，均匀化学成分等。使材料的性能得到明显的改善。
影响再结晶的主要因素：①再结晶退火温度：退火温度越高（保温时间一定时），再结晶后的晶粒越粗大；②冷变形量：一般冷变形量越大，完成再结晶的温度越低，变形量达到一定程度后，完成再结晶的温度趋于恒定；③原始晶粒尺寸：原始晶粒越细，再结晶晶粒也越细；④微量溶质与杂质原子，一般均起细化晶粒的作用；⑤第二相粒子，粗大的第二相粒子有利于再结晶，弥散分布的细小的第二相粒子不利于再结晶；⑥形变温度，形变温度越高，再结晶温度越高，晶粒粗化；⑦加热速度，加热速度过快或过慢，都可能使再结晶温度升高。
塑性变形后的金属随加热温度的升高会发生的一些变化：
显微组织经过回复、再结晶、晶粒长大三个阶段由破碎的或纤维组织转变成等轴晶粒，亚晶尺寸增大；储存能降低，内应力松弛或被消除；各种结构缺陷减少；强度、硬度降低，塑性、韧度提高；电阻下降，应力腐蚀倾向显著减小。
八、扩散
重点内容：影响扩散的因素；扩散第一定律表达式。
基本内容：扩散激活能、扩散的驱动力。柯肯达尔效应，扩散第二定律表达式。
柯肯达尔效应：由置换互溶原子因相对扩散速度不同而引起标记移动的不均衡扩散现象称为柯肯达尔效应。
影响扩散的因素：
①温度：温度越高，扩散速度越大；
② 晶体结构：体心结构的扩散系数大于面心结构的扩散系数；
③ 固溶体类型：间隙原子的扩散速度大于置换原子的扩散速度；
④ 晶体缺陷：晶体缺陷越多，原子的扩散速度越快；
⑤ 化学成分：有些元素可以加快原子的扩散速度，有些可以减慢扩散速度。 扩散第一定律表达式：扩散第一定律表达式：dx
dC D J -= 其中，J 为扩散流量；D 为扩散系数；dx
dC 为浓度梯度。 扩散的驱动力为化学位梯度，阻力为扩散激活能
九、钢的热处理原理
重点内容：冷却时转变产物（P 、B 、M ）的特征、性能特点、热处理的概
念。
基本内容：等温、连续C-曲线。奥氏体化的四个过程；碳钢回火转变产物
的性能特点。
热处理：将钢在固态下加热到预定的温度，并在该温度下保持一段时间，然
后以一定的速度冷却下来，让其获得所需要的组织结构和性能的一种热加工工艺。
转变产物（P 、B 、M ）的特征、性能特点：片状P 体，片层间距越小，强
度越高，塑性、韧性也越好；粒状P 体，Fe 3C 颗粒越细小，分布越均匀，合金的强度越高。第二相的数量越多，对塑性的危害越大；片状与粒状相比，片状强度高，塑性、韧性差；上贝氏体为羽毛状，亚结构为位错，韧性差；下贝氏体为黑针状或竹叶状，亚结构为位错，位错密度高于上贝氏体，综合机械性能好；低碳马氏体为板条状，亚结构为位错，具有良好的综合机械性能；高碳马氏体为片状，亚结构为孪晶，强度硬度高，塑性和韧性差。
等温、连续C-曲线。
一、论述四种强化的强化机理、强化规律及强化方法。
1、 形变强化
形变强化：随变形程度的增加，材料的强度、硬度升高，塑性、韧性下降的
现象叫形变强化或加工硬化。
机理：随塑性变形的进行，位错密度不断增加，因此位错在运动时的相互交
割加剧，结果即产生固定的割阶、位错缠结等障碍，使位错运动的阻力增大，引
起变形抗力增加，给继续塑性变形造成困难，从而提高金属的强度。
规律：变形程度增加，材料的强度、硬度升高，塑性、韧性下降，位错密度不断增加，根据公式Δσ=αbGρ1/2，可知强度与位错密度（ρ）的二分之一次方成正比，位错的柏氏矢量（b）越大强化效果越显著。
方法：冷变形（挤压、滚压、喷丸等）。
形变强化的实际意义（利与弊）：形变强化是强化金属的有效方法，对一些不能用热处理强化的材料可以用形变强化的方法提高材料的强度，可使强度成倍的增加；是某些工件或半成品加工成形的重要因素，使金属均匀变形，使工件或半成品的成形成为可能，如冷拔钢丝、零件的冲压成形等；形变强化还可提高零件或构件在使用过程中的安全性，零件的某些部位出现应力集中或过载现象时，使该处产生塑性变形，因加工硬化使过载部位的变形停止从而提高了安全性。另一方面形变强化也给材料生产和使用带来麻烦，变形使强度升高、塑性降低，给继续变形带来困难，中间需要进行再结晶退火，增加生产成本。
2、固溶强化
随溶质原子含量的增加，固溶体的强度硬度升高，塑性韧性下降的现象称为固溶强化。强化机理：一是溶质原子的溶入，使固溶体的晶格发生畸变，对滑移面上运动的位错有阻碍作用；二是位错线上偏聚的溶质原子形成的柯氏气团对位错起钉扎作用，增加了位错运动的阻力；三是溶质原子在层错区的偏聚阻碍扩展位错的运动。所有阻止位错运动，增加位错移动阻力的因素都可使强度提高。
固溶强化规律：①在固溶体溶解度范围内，合金元素的质量分数越大，则强化作用越大；②溶质原子与溶剂原子的尺寸差越大，强化效果越显著；③形成间隙固溶体的溶质元素的强化作用大于形成置换固溶体的元素；④溶质原子与溶剂原子的价电子数差越大，则强化作用越大。
方法：合金化，即加入合金元素。
3、第二相强化
钢中第二相的形态主要有三种，即网状、片状和粒状。
①网状特别是沿晶界析出的连续网状Fe3C，降低的钢机械性能，塑性、韧性急剧下降，强度也随之下降；
②第二相为片状分布时，片层间距越小，强度越高，塑性、韧性也越好。符
合σs =σ0＋KS 0-1/2的规律，S 0 片层间距。 ③第二相为粒状分布时，颗粒越细小，分布越均匀，合金的强度越高，符合
λ
τGb
=的规律，λ粒子之间的平均距离。第二相的数量越多，对塑性的危害越
大； ④片状与粒状相比，片状强度高，塑性、韧性差；
⑤沿晶界析出时，不论什么形态都降低晶界强度，使钢的机械性能下降。
第二相无论是片状还是粒状都阻止位错的移动。
方法：合金化，即加入合金元素，通过热处理或变形改变第二相的形态及分
布。
4、细晶强化
细晶强化：随晶粒尺寸的减小，材料的强度硬度升高，塑性、韧性也得到改善
的现象称为细晶强化。
细化晶粒不但可以提高强度又可改善钢的塑性和韧性，是一种较好的强化材料
的方法。
机理：晶粒越细小，位错塞集群中位错个数（n ）越小，根据0ττn =，应力
集中越小，所以材料的强度越高。
细晶强化的强化规律：晶界越多，晶粒越细，根据霍尔-配奇关系式σs =σ
＋Kd -1/2 晶粒的平均直（d ）越小，材料的屈服强度（σs ）越高。
细化晶粒的方法：结晶过程中可以通过增加过冷度，变质处理，振动及搅拌
的方法增加形核率细化晶粒。对于冷变形的金属可以通过控制变形度、退火温度来细化晶粒。可以通过正火、退火的热处理方法细化晶粒；在钢中加入强碳化物物形成元素。
二、改善塑性和韧性的机理
晶粒越细小，晶粒内部和晶界附近的应变度差越小，变形越均匀，因应力集
中引起的开裂的机会也越小。晶粒越细小，应力集中越小，不易产生裂纹；晶界越多，易使裂纹扩展方向发生变化，裂纹不易传播，所以韧性就好。
提高或改善金属材料韧性的途径：① 尽量减少钢中第二相的数量；② 提高
基体组织的塑性；③ 提高组织的均匀性；④ 加入Ni 及细化晶粒的元素；⑤ 防止杂质在晶界偏聚及第二相沿晶界析出。
三、Fe —Fe 3C 相图，结晶过程分析及计算
1. 分析含碳0.53～0.77％的铁碳合金的结晶过程，并画出结晶示意图。
①点之上为液相L ；①点开始L →γ；②点结晶完毕；②～③点之间为单相γ；
③点开始γ→α转变；④点开始γ→ P 共析转变；室温下显微组织为α+ P 。
结晶示意图：
2.
计
算
室
温
下
亚共析钢（含碳量为x ）的组织组成物的相对量。
组织组成物为α、P ，相对量为：
P P W x
W -=?--=1 W , %1000218.077.00218
.0α或 %1000218.077.077.0?--=x
W α
3. 分析含碳0.77～2.11％的铁碳合金的结晶过程。
①点之上为液相L ；①点开始L →γ；①～②之间为L+γ；②点结晶完毕；②～③点之间为单相γ；③点开始γ→Fe 3C 转变；④点开始γ→ P 共析转变；室温下显微组织为P + Fe 3C 。
结晶过程示意图。
4. 计算室温下过共析钢（含碳量为x ）的组织组成物的相对量。
组织组成物为P 、Fe 3C Ⅱ，相对量为：
P C Fe P W x W -=?--=∏1 W , %10077.069.669.63或 %10077
.069.677.03?--=x W C Fe 5. 分析共析钢的结晶过程，并画出结晶示意图。
①点之上为液相L ；①点开始L →γ；②点结晶完毕；②～③点之间为单相γ；③点γ→ P 共析转
变；室温下显微组织为
P 。
结晶示意图：
6. 计算含碳3.0%铁碳合金室温下组织组成物及相组成物的相对量。
含碳 3.0%的亚共晶白口铁室温下组织组成物为P 、Fe 3C Ⅱ，相对量为：
%4.13 W , %0.46%100W 77.069.611.269.6%4.591 W , %6.40%10011.23.411.20.3γ Fe γ γ 3=-==??--==-==?--=
P C P Ld Ld W W W W W Ⅱ 相组成物为F 、Fe 3C ，相对量为： %2.551F , %8.44%10069
.60.333=-==?=C Fe C Fe W W 7. 相图中共有几种渗碳体？说出各自的来源及形态。
相图中共有五种渗碳体: Fe 3C Ⅰ、Fe 3C Ⅱ 、Fe 3C Ⅲ 、Fe 3C 共析、Fe 3C 共晶 ；
Fe 3C Ⅰ：由液相析出，形态连续分布（基体）； Fe 3C Ⅱ：由奥氏体中析出，形
态网状分布； Fe 3C Ⅲ：由铁素体中析出，形态网状、短棒状、粒状分布在铁素体
的晶界上；Fe 3C 共析：奥氏体共析转变得到，片状；Fe 3C 共晶：液相共晶转变得到，
粗大的条状。
8. 计算室温下含碳量为x 合金相组成物的相对量。
相组成物为α、Fe 3C ，相对量为： C Fe C Fe W x W 331 W , %10069
.6-=?=α 9. Fe 3C ?的相对量：%1003
.469.63.43?--=I x W C Fe 当x=6.69时Fe 3C ? 含量最高，最高百分量为： %100%10069
.669.63=?=
I C Fe W 10. 过共析钢中Fe 3C Ⅱ 的相对量：%6.2277
.069.677.03=--=∏x W C Fe 当x=2.11时Fe 3C Ⅱ含量最高，最高百分量为： %6.2277.069.677.011.23=--=∏C Fe W
11. Fe 3C Ⅲ 的相对量计算：%10069
.63?=I ∏x W C Fe 当x=0.0218时Fe 3C Ⅲ含量最高，最高百分量为：%33.0%10069
.60218.03=?=I ∏C Fe W 12. 共析渗碳体的相对百分量为：%2.11%1000218
.069.60218.077.03=?--=C Fe W 13. 共晶渗碳体的相对百分量为：%8.47%11.269.611.230.43=?--=C
Fe W 14. 说出奥氏体与铁素体的异同点。
相同点：都是铁与碳形成的间隙固溶体；强度硬度低，塑性韧性高。
不同点：铁素体为体心结构，奥氏体面心结构；铁素体最高含碳量为
0.0218%， 奥氏体最高含碳量为2.11%，铁素体是由奥氏体直接转变或由奥氏体发生共析转变得到，奥氏体是由包晶或由液相直接析出的；存在的温度区间不同。
15. 说出二次渗碳体与共析渗碳体的异同点。
相同点：都是渗碳体，成份、结构、性能都相同。
不同点：来源不同，二次渗碳体由奥氏体中析出，共析渗碳体是共析转变得
到的；形态不同二次渗碳体成网状，共析渗碳体成片状；对性能的影响不同，片状的强化基体，提高强度，网状降低强度。
16. 举例说明成分、组织与机械性能之间的关系
如亚共析钢。亚共析钢室温下的平衡组织为F ＋P ，F 的强度低，塑性、韧性
好，与F 相比P 强度硬度高，而塑性、韧性差。随含碳量的增加，F 量减少，P 量增加（组织组成物的相对量可用杠杆定律计算）。所以对于亚共析钢，随含碳量的增加，强度硬度升高，而塑性、韧性下降。
17. 说明三个恒温转变，画出转变特征图
包晶转变(L B ＋δH γJ )含碳量0.09％～0.53％范围的铁碳合金，
于HJB 水平线(1495℃)均将通过包晶转变，形成单相奥氏体。
共晶转变(L C γE ＋Fe 3C)含碳放2.11％一6.69％范围的铁碳合
金，于ECF 平线上(1148℃)均将通过共晶转变，形成奥氏体和渗碳体两相混合的共晶体，称为菜氏体(Ld)。
共析转变(γS αP ＋Fe 3C )；含碳虽超过0．02％的铁碳合金，
于PSK 水平线上(727℃)均将通过共析转变，形成铁素体和渗碳体两相混合的共
析体，称为珠光体（P）。
转变特征图
包晶转变：
共晶转变：
共析转变：
各点成分为（C%）：B：0.53 ；H：0.09；J：0.17；C：4.3；E：2.11 S：0.77；P：0.0218。
四、晶面指数与晶向指数
1）、标出图①、图②中晶面的晶面指数及图③中所示晶向(AB，OC)的晶向指数。
O
X X X
①②③
①：()011②：（012）
AB：[]101OC：[101]
2）、标出图①、图②中晶面的晶面指数及图③中所示晶向(AC，OB )的晶向指数。
O
X X X B
①②③
①：()210②：（112）
AC：[]011OB：[120]
3）、画出下列指数的晶向或晶面
（111）()011（0 21）[1 1 0] ]1
00
Y
[001]
五、固态下互不溶解的三元共晶相图的投影图如图所示。
1.说出图中各点（M、N、P、E）室温下的显微组织。
M：B＋（B＋C）＋（A＋B＋C）；N：（A＋B）＋（A＋B＋C）；
P：C＋（A＋B＋C）；E：（A＋B＋C）。
2.求出E点合金室温下组织组成物的相对量和相组成物的相对量。
E点合金室温下组织组成物的相对量（A＋B＋C）为100%
相组成物的相对量为：
W A=Ea/Aa×100%
W B=Eb/Bb×100%
W C=Ec/Cc×100%
B
C%
2
3.分析M点合金的结晶过程。
先从液相中结晶出B组元，当液相成分为K时，发生二元共晶转变，转变产物为（B＋C），当液相成分为E时，发生三元共晶转变，转变产物为（A＋B ＋C）。室温下的显微组织为：B＋（B＋C）＋（A＋B＋C）。
六、固态下互不溶解的三元共晶相图的投影图如图所示。
A 1B%
e 3 e 2
C%
C
1. 确定出E 点合金A 、B 、C 三个组元的化学成分。
2. 计算E 点合金组织组成物的相对量
3. 计算E 点合金相组成物的相对量
4. E 点合金的化学成分与相组成物相对量之间有什么关系？为什么？
e 1 B
1、 A 、B 、C 三个组元的化学成分为：A=Ca% ，B=Ab% ，C=Bc%
2、E 点合金组织组成物的相对量为：W (A ＋B ＋C)=100%
3、E 点合金相组成物的相对量为：%100?=AH EH W A ，%100?=BF
EF W B ， %100?=CD
ED W C 4、E 点合金的化学成分与相组成物相对量是相等的，即：Ca=EH/AH ，Ab=EF/BF ， Bc=ED/CD 。因为三个组元在固态下互不溶解，都已纯金属的形成存在，所以三个相（A 、B 、C ）的相对量就应该等于其各自的化学成分。
七、锻造或轧制的作用是什么？为什么锻造或轧制的温度选择在高温的奥氏体区？
锻造或轧制的作用是：把材料加工成形，通过锻造或轧制使铸锭中的组织缺陷得到明显的改善，如气泡焊合，缩松压实，使金属材料的致密度增加；粗大的柱状晶变细；合金钢中大块状碳化物初晶打碎并较均匀分布；使成分均匀，使材料的性能得到明显的改善。
奥氏体稳定存在是在高温区，温度升高材料的强度、硬度下降，塑性韧性升高，有利于变形；奥氏体为面心结构，塑性比其它结构好，塑性好，有利于变形；
奥氏体为单相组织，单相组织的强度低，塑性韧性好，有利于变形；变形为材料的硬化过程，变形金属高温下发生回复与再结晶，消除加工硬化，即为动态回复再结晶，适合大变形量的变形。
八、什么是柯肯达尔效应？如何解释柯肯达尔效应？
由置换互溶原子因相对扩散速度不同而引起标记移动的不均衡扩散现象称为柯肯达尔效应。
Cu Ni
分析表明Ni 向左侧扩散过来的原子数目大于Cu 向右侧扩散过来的原子数目，且Ni 的原子半径大于Cu 的原子半径。过剩的Ni 的原子使左侧的点阵膨胀，而右边原子减少的地方将发生点阵收缩，其结果必然导致界面向右侧漂移。
九、影响扩散的因素有哪些？
①温度：温度越高，扩散速度越大；
② 晶体结构：体心结构的扩散系数大于面心结构的扩散系数；
③ 固溶体类型：间隙原子的扩散速度大于置换原子的扩散速度；
④ 晶体缺陷：晶体缺陷越多，原子的扩散速度越快；
⑤ 化学成分：有些元素可以加快原子的扩散速度，有些可以减慢扩散速度。
十、写出扩散第一定律的数学表达式，说出各符号的意义。
扩散第一定律表达式：dx
dC D J -= 其中，J 为扩散流量；D 为扩散系数；dC 为浓度梯度。 扩散的驱动力为化学位梯度，阻力为扩散激活能
十一、写出扩散系数的数学表达式，说出各符号的意义及影响因素。 扩散系数D 可用下式表示：
()RT Q D D -=ex p 0
式中，D 0为扩散常数，Q 为扩散激活能，R 为气体常数，T 为热力学温度。由式上式可以看出，扩散系数D 与温度呈指数关系，温度升高，扩散系数急剧增大。 十二、固态金属扩散的条件是什么？
①温度要足够高，温度越高原子热振动越激烈原子被激活而进行迁移的几率越大；②时间要足够长，只有经过相当长的时间才能造成物质的宏观迁移；③扩散
原子要固溶，扩散原子能够溶入基体晶格形成固溶体才能进行固态扩散；④扩散要有驱动力，没有动力扩散无法进行，扩散的驱动力为化学位梯度。 十三、为什么晶体的滑移通常在密排晶面并沿密排晶向进行？ 晶体滑移的实质是位错在滑移面上运动的结果，位错运动的点阵阻力为：()??
????---=-b d G N P νπντ12exp 12，位错运动的点阵阻力越小，位错运动越容易，从公式中可以看出，ｄ值越大、ｂ值越小，位错运动的点阵阻力越小。ｄ为晶面间距，密排面的晶面间距最大；ｂ为柏氏矢量，密排方向的柏氏矢量最小。所以，晶体的滑移通常在密排晶面并沿密排晶向进行。
十四、晶界具有哪些特性？
①晶界的能量较高，具有自发长大和使界面平直化，以减少晶界总面积的趋势；②原子在晶界上的扩散速度高于晶内，熔点较低；③相变时新相优先在晶界出形核；④晶界处易于发生杂质或溶质原子的富集或偏聚；⑤晶界易于腐蚀和氧化；⑥常温下晶界可以阻止位错的运动，提高材料的强度。
十五、简述位错与塑性、强度之间的关系。
位错：晶体中原子的排列在一定范围内发生有规律错动的一种特殊结构组态。 晶体塑性变形的方式有滑移和孪晶，多数都以滑移方式进行。滑移的本质就是位错在滑移面上的运动，大量位错滑移的结果造成了晶体的宏观塑性变形。 位错滑移的结果造成了晶体的宏观塑性变形，使材料发生屈服，位错越容易滑移，强度越低，因此增加位错移动的阻力，可以提高材料的强度。溶质原子造成晶格畸变还可以与位错相互作用形成柯氏气团，都增加位错移动的摩擦阻力，使强度提高。晶界、相界可以阻止位错的滑移，提高材料的强度。所以细化晶粒、第二相弥散分布可以提高强度。
十六、论述钢的渗碳通常在奥氏体区（930～950℃）进行，而且时间较长的原因。
虽然碳原子在α-Fe 比γ-Fe 中扩散系数大（１分），但钢的渗碳通常在奥氏体区进行，因为可以获得较大的渗层深度。因为：①根据，??
? ??-=RT Q D D exp 0，温度（T ）越高，扩散系数（D ）越大，扩散速度越快，温度越高原子热振动越激烈，
原子被激活而进行迁移的几率越大，扩散速度越快；②温度高，奥氏体的溶碳能力大，1148℃时最大值可达2.11%，远比铁素体(727℃，0.0218%)大，③钢表面碳浓度高，浓度梯度大，扩散速度越快；④时间要足够长，只有经过相当长的时间才能造成碳原子的宏观迁移；
十七、与滑移相比孪晶有什么特点？
①孪晶是一部分晶体沿孪晶面对另一部分晶体做切变，切变时原子移动的距离不是孪晶方向原子间距的整数倍；②孪晶面两边晶体的位相不同，成镜面对称；
③由于孪晶改变了晶体的取向，因此孪经晶抛光后仍能重现；④孪晶是一种均匀的切变。
十八、影响再结晶的主要因素有哪些？
①再结晶退火温度：退火温度越高（保温时间一定时），再结晶后的晶粒越粗大；②冷变形量：一般冷变形量越大，完成再结晶的温度越低，变形量达到一定程度后，完成再结晶的温度趋于恒定；③原始晶粒尺寸：原始晶粒越细，再结晶晶粒也越细；④微量溶质与杂质原子，一般均起细化晶粒的作用；⑤第二相粒子，粗大的第二相粒子有利于再结晶，弥散分布的细小的第二相粒子不利于再结晶；⑥形变温度，形变温度越高，再结晶温度越高，晶粒粗化；⑦加热速度，加热速度过快或过慢，都可能使再结晶温度升高。
十九、论述间隙原子、置换原子、位错、晶界对材料力学性能的影响。
间隙原子、置换原子与位错相互作用形成柯氏气团，柯氏气团增加位错移动的阻力；溶质原子造成晶格畸变，增加位错移动的摩擦阻力，使强度提高，这就是固溶强化的机理。晶界越多，晶粒越细，根据霍尔—配奇关系式σs=σ0＋Kd-1/2晶粒的平均直径d越小，材料的屈服强度σs越高。晶粒越细小，晶粒内部和晶界附近的应变度差越小变形越均匀，因应力集中引起的开裂的机会也越小，塑性越好。晶粒越细小，应力集中越小，不易产生裂纹，晶界越多，易使裂纹扩展方向发生变化，裂纹不易传播，所以韧性就好。
位错密度越高，则位错运动时越易发生相互交割，形成割阶，造成位错缠结等位错运动的障碍，给继续塑性变形造成困难，从而提高金属的强度。根据公式?σ=abGρ1/2，位错密度（ρ）越大，强化效果越显著。
二十、什么是再结晶温度？影响再结晶温度的因素有哪些？
再结晶温度：经过严重冷变形(变形度在70％以上)的金属，在约1小时的保温时间内能够完成再结晶(>95％转变量)的温度。再结晶温度并不是一个物理常数，这是因为再结晶前后的晶格类型不变，化学成分不变，所以再结晶不是相变。
影响再结晶温度的因素：纯度越高T 再越低；变形度越大T 再越低；加热速
度越小T 再越高。
二十一、塑性变形后的金属随加热温度的升高会发生的一些变化：
显微组织经过回复、再结晶、晶粒长大三个阶段由破碎的或纤维组织转变成等轴晶粒，亚晶尺寸增大；储存能降低，内应力松弛或被消除；各种结构缺陷减少；强度、硬度降低，塑性、韧度提高；电阻下降，应力腐蚀倾向显著减小。 二十二、什么是晶面间距？计算低指数晶面的晶面间距。
晶面间距（d ）：两个平行晶面之间的垂直距离。通常，低指数的晶面间距较大，而高指数晶面间距较小。晶面间距越大，则该晶面上原子排列越密集。 对于简单立方点阵 d hkl =a·(h 2＋k 2＋l 2)－1/2 fcc :2
100a d = ,a d 42110=, a d 33111= bcc:2
100a d =, a d 22110= 二十三、什么是过冷度？为什么金属结晶一定要有过冷度？
过冷度：理论结晶温度与实际结晶温度的差称为过冷度。
液态金属结晶的过程是形核与晶核的长大过程。从热力学的角度上看，没有过冷度结晶就没有趋动力。根据 T R k ?∝1可知当过冷度T ?为零时临界晶核半径R k 为无穷大，临界形核功（21T G ?∝?）也为无穷大。临界晶核半径R k 与临界形核功为无穷大时，无法形核，所以液态金属不能结晶。晶体的长大也需要过冷度，所以液态金属结晶需要过冷度。
二十四、简述铸锭三个晶区的形成机理。
表面细晶区：当高温液体倒入铸模后，结晶先从模壁开始，靠近模壁一层的液体产生极大的过冷，加上模壁可以作为非均质形核的基底，因此在此薄层中立即形成大量的晶核，并同时向各个方向生长，形成表面细晶区。柱状晶区：在表
面细晶区形成的同时，铸模温度迅速升高，液态金属冷却速度减慢，结晶前沿过冷都很小，不能生成新的晶核。垂直模壁方向散热最快，因而晶体沿相反方向生长成柱状晶。中心等轴晶区：随着柱状晶的生长，中心部位的液体实际温度分布区域平缓，由于溶质原子的重新分配，在固液界面前沿出现成分过冷，成分过冷区的扩大，促使新的晶核形成长大形成等轴晶。由于液体的流动使表面层细晶一部分卷入液体之中或柱状晶的枝晶被冲刷脱落而进入前沿的液体中作为非自发生核的籽晶。
二十五、影响置换固溶体溶解度的因素有哪些？
1、原子尺寸因素：尺寸差越小溶解度越大。
2、负电性因素：在形成固溶体的情况下，溶解度随负电性差的减小而增大。
3、电子浓度因素：电子浓度越小，越易形成无限固溶体。
4、晶体结构因素：晶格类型相同溶解度较大。
二十七、固溶体与金属化合物有何异同点？
相同点：都具有金属的特性；
不同点：结构不同，固溶体的结构与溶剂的相同，金属化合物的结构不同于任一组元；键合方式不同，固溶体为金属键，金属化合物为金属键、共价键、离子键混合键；性能不同，固溶体的塑性好、强度、硬度低，金属化合物，硬度高、熔点高、脆性大；在材料中的作用不同固溶体多为材料的基体，金属化合物为强化相。
三十一、计算体心立与面心立方方结构滑移面的原子密度及滑移方向上的线密度。
体心立方结构的滑移面为{110}，面密度2224.122221441a
a a a a ===?+?=ρ 滑移方向为＜111＞，线密度a a
16.131212=+?
=λ 面心立方结构的滑移面为{111}，面密度2223.2342
3321361a a a ==?+?=ρ
滑移方向为＜110＞，线密度a a 414.121212=+?
=λ
第1课中国古代早期的政治制度 一、夏商（BC2070年-BC1600年） 1、时间： 夏朝：BC2070年-BC1600年 商朝：BC1600年-BC1046年 2、政治制度： ⑴王位世袭制 ①建立：禹死后，他的儿子启登上王位。 ②特点： a、父死子继或者兄终弟及 b、神化王权 ③影响： a、标志着我国氏族制度的瓦解，奴隶制社会的确立 b、是私有制发展到一定阶段的产物，顺应了历史发展潮流，推动了人类社会的进 步。 ⑵初步建立的从中央到地方的行政管理制度 ①内容： 中央设有相、卿士等掌管政务； 地方封候和伯，候和伯作为臣服于商朝的方国首领，定期向商王纳贡，并奉命征伐。 ②特点：最高执政集团尚未实现权力的高度集中。 二、西周 1、时间：BC1046年-BC771年 2、政治制度 ⑴分封制
①目的：巩固统治 ②内容： a.对象：周王把土地和人民授予王族（燕、鲁、晋、卫、吴）、功臣（齐）、古代帝王的后代（宋、陈、许、楚），让他们建立诸侯国，拱卫王室。 b.被封诸侯的义务：服从周王的命令、镇守疆土、随从作战、交纳贡赋、朝觐述职 c.被封诸侯的权利：再分封、设官员、建武装、征赋役 ③特点： a.分封对象：分封对象多元化，但以同姓亲族为主体。 b..纵向联系：严格的等级序列 ④评价： 积极性：a、加强了周天子对地方的统治，周王确立了“天下共主”的地位。 b、密切了同周边各少数民族的关系，利于开发边远地区，扩大统治区域。 C、有利于周文化的传播。 消极性：在分封制下，受封的诸侵在自己的领地内，享有相当大的独立性，不利于中央集权。 ⑤兴衰过程： 分封制起源于何时，学术界说法不一，西周时，分封制相当发达，进入成熟时期，西周后期，王权衰落，分封制遭到破坏。 ⑥衰落原因 a、周王室衰落，诸侯势力的发展。 b、根本原因：生产力的发展，井田制瓦解。 （2）宗法制 ①目的：为了加强分封制形成的统治秩序，解决贵族之间在权力、财产和土地继承上的矛盾。 ②内容：宗法制是用父系血缘的亲疏来维系政治等级、巩固国家统治的制度。它严格确立了大宗、小宗体系。
高等数学考研知识点总结 一、考试要求 1、理解函数的概念，掌握函数的表示方法，会建立应用问题的函数关系。 2、了解函数的奇偶性、单调性、周期性和有界性。 3、理解复合函数及分段函数的概念，了解反函数及隐函数的概念。 4、掌握基本初等函数的性质及其图形，了解初等函数的概念。 5、理解（了解）极限的概念，理解（了解）函数左、右极限的概念以及函数极限存在与左、右极限之间的关系。 6、掌握（了解）极限的性质，掌握四则运算法则。 7、掌握（了解）极限存在的两个准则，并会利用它们求极限，掌握（会）利用两个重要极限求极限的方法。 8、理解无穷小量、无穷大量的概念，掌握无穷小量的比较方法，会用等价无穷小量求极限。 9、理解函数连续性的概念（含左连续与右连续），会判别函数间断点的类型 10、了解连续函数的性质和初等函数的连续性，理解闭区间上连续函数的性质（有界性、最大值和最小值定理、介值定理），并会应用这些性质。1
1、掌握（会）用洛必达法则求未定式极限的方法。 二、内容提要 1、函数（1）函数的概念: y=f(x)，重点：要求会建立函数关系、（2）复合函数: y=f(u), u=，重点：确定复合关系并会求复合函数的定义域、（3）分段函数: 注意，为分段函数、（4）初等函数：通过有限次的四则运算和复合运算且用一个数学式子表示的函数。（5）函数的特性：单调性、有界性、奇偶性和周期性* 注： 1、可导奇(偶)函数的导函数为偶(奇)函数。特别：若为偶函数且存在，则 2、若为偶函数，则为奇函数；若为奇函数，则为偶函数； 3、可导周期函数的导函数为周期函数。特别：设以为周期且存在，则。 4、若f(x+T)=f(x), 且，则仍为以T为周期的周期函数、 5、设是以为周期的连续函数，则， 6、若为奇函数，则；若为偶函数，则 7、设在内连续且存在，则在内有界。 2、极限 (1) 数列的极限： (2) 函数在一点的极限的定义： (3)
课程 材料科学基础 （共3页，共十题，答题时不必抄题，标明题目序号，相图不必重画,直接做在试卷上） 一、填空题（1.5×20=30分） 1. 结晶学晶胞是（ ）。 2. 扩散的基本推动力是（ ），一般情况下以（ ）形式表现出来，扩散常伴随着物质的（ ）。 3. 晶面族是指（ ）的一组晶面，同一晶面族中，不同晶面的（）。 4. 向MgO、沸石、TiO2、萤石中，加入同样的外来杂质原子，可以预料形成间隙型固溶体的固溶度大小的顺序将是（ ）。 5. 根据烧结时有无液相出现，烧结可分为（ ），在烧结的中后期，与烧结同时进行的过程是（ ）。 6. 依据硅酸盐晶体化学式中（ ）不同，硅酸盐晶体结构类型主要有（ ）。 7. 液体表面能和表面张力数值相等、量纲相同，而固体则不同，这种说法是（ ）的，因为（ ）。 8. 二级相变是指（ ），发生二级相变时，体系的（ ）发生突变。 9. 驰豫表面是指（ ），NaCl单晶的表面属于是（ ）。 10. 固态反应包括（ ），化学动力学范围是指（ ）。 11．从熔体结构角度，估计a长石、b辉石(MgO·SiO2)、c镁橄榄石三种矿物的高温熔体表面张力大小顺序（ ）。 二、CaTiO3结构中，已知钛离子、钙离子和氧离子半径分别为 0.068nm， 0.099nm，
0.132nm。（15分） 1. 晶胞中心的钛离子是否会在八面体空隙中“晃动”； 2. 计算TiCaO3的晶格常数； 3. 钛酸钙晶体是否存在自发极化现象，为什么？ 三、在还原气氛中烧结含有TiO2的陶瓷时，会得到灰黑色的TiO2-x：（15分） 1．写出产生TiO2-x的反应式； 2．随还原气氛分压的变化，该陶瓷材料的电导率和密度如何变化？ 3．从化学的观点解释该陶瓷材料为什么是一种n型半导体。 四、选择题：下列2题任选1题（12分） 1. 简述金属材料、无机非金属材料以及高分析材料腐蚀的特点。 2. 试述材料疲劳失效的含义及特点。 五、现有三种陶瓷材料，它们的主要使用性能如下：（15分） 材料最佳性能用途 Y2O3透明，光线传递光学激光杆 Si3N4高温强度，抗蠕变燃气轮机部件 含Co铁氧体较顽力高能量永久磁铁 在烧结过程中希望材料获得预期的显微结构以使材料最佳性能充分发挥，在控制显微结构因素和工艺条件上应主要考虑哪些相关因素？ 六、熔体结晶时：（1）图示核化速率-温度、晶化速率-温度关系及其对总结晶速率的的影响； （2）核化速率与晶化速率的不同对新相的显微结构有何影响，为什么？ （3）指出在哪一温度范围内对形成玻璃有利，为什么？（12分） 七、X射线给出立方MgO的晶胞参数是0.4211nm，它的密度是3.6g/cm3。（Mg2+和O2-、Al3+摩尔质量分别是24.3和16、27）（12分）
考研数学考点与题型归类分析总结 1高数部分 1.1高数第一章《函数、极限、连续》 求极限题最常用的解题方向： 1.利用等价无穷小； 2.利用洛必达法则 型和 ∞ ∞ 型直接用洛必达法则 ∞ 0、0∞、∞1型先转化为 型或 ∞ ∞ 型，再使用洛比达法则； 3.利用重要极限，包括1 sin lim = → x x x 、e x x x = + → 1 ) 1( lim、e x x x = + ∞ → ) 1(1 lim； 4.夹逼定理。 1.2高数第二章《导数与微分》、第三章《不定积分》、第四章《定积分》 第三章《不定积分》提醒：不定积分?+ =C x F dx x f) ( ) (中的积分常数C容易被忽略，而考试时如果在答案中少写这个C会失一分。所以可以这样加深印象：定积分?dx x f) (的结果可以写为F(x)+1，1指的就是那一分，把它折弯后就是?+ =C x F dx x f) ( ) (中的那个C,漏掉了C也就漏掉了这1分。 第四章《定积分及广义积分》解题的关键除了运用各种积分方法以外还要注意定积分与不定积分的差异——出题人在定积分题目中首先可能在积分上下限上做文章： 对于?-a a dx x f) (型定积分，若f(x)是奇函数则有?-a a dx x f) (=0； 若f(x)为偶函数则有?-a a dx x f) (=2?a dx x f ) (； 对于?20)( π dx x f型积分，f(x)一般含三角函数，此时用x t- = 2 π 的代换是常用方法。 所以解这一部分题的思路应该是先看是否能从积分上下限中入手，对于对称区间上的积分要同时考虑到利用变量替换x=-u和利用性质0 = ?-a a奇函数、? ?= - a a a0 2偶函数 偶函数。在处理完积分上下限的问题后就使用第三章不定积分的套路化方法求解。这种思路对于证明定积分等式的题目也同样有效。 1.3高数第五章《中值定理的证明技巧》 用以下逻辑公式来作模型：假如有逻辑推导公式A?E、(A B)?C、(C D E)?F,由这样一组逻辑关系可以构造出若干难易程度不等的证明题，其中一个可以是这样的：条件给出A、B、D，求证F。 为了证明F成立可以从条件、结论两个方向入手，我们把从条件入手证明称之为正方向，把从结论入手证明称之为反方向。 正方向入手时可能遇到的问题有以下几类：1.已知的逻辑推导公式太多，难以从中找出有用的一个。如对于证明F成立必备逻辑公式中的A?E就可能有A?H、A?(I K)、(A B) ?M等等公式同时存在，
初中历史2019/2020学年第一学期七年级（上册）复习知识点 ★第一课祖国境内的远古居民 一、我国最早的人类1．我国境内已知的最早的人类是元谋人，距今约170万年。2．人和动物的根本区别是会不会制造工具。二、北京人北京人距今约70-20万年，保留猿的特征，但手脚分工明显，能制造和使用工具，使用打制石器。★第三课华夏之祖一、华夏之祖——黄帝和炎帝，人文初祖——黄帝二、尧舜禹的“禅让”1．夏朝的建立，标志着奴隶制度开始了。我国奴隶社会开始于公元前21世纪。2．约公元前2070年，禹建立夏朝，是我国历史上第一个王朝。夏朝的建立,标志着我国早期国家的建立。★第四课夏、商、西周的兴亡一、夏朝的兴衰1．禹死后，把王位传给他的儿子启，使世袭制度代替禅让制，“家天下”取代了“公天下”。2．约公元前1600年，汤战胜桀，夏灭商建。公元前1046年，商、周在牧野大战。商灭，武王建立周朝，定都镐，又称镐京，历史上叫西周。二、西周的分封制1．目的：为了巩固统治，西周实行分封制。2．内容：周天子把土地和平民、奴隶，分给亲属、功臣等，封他们为诸侯。诸侯必须服从周天子的命令，向天子交纳贡品，平时镇守疆土，战时带兵随从天子作战。3．作用：开发了边远地区，加强了统治，使西周成为一个强盛的国家。★第五课灿烂的青铜文明1．在原始社会末期，我国已经出现了青铜器。商朝是我国青铜文化的灿烂时期。著名的青铜器有司母戊鼎(造型雄伟)和四羊方尊(造型精美)。2．与商周同期，我国西南地区的成都平原，也盛行一种独特的青铜文化，这就是举世闻名的“三星堆”文化。那里出土的青铜面具、大型青铜立人像、青铜神树等，引起中外人士的瞩目。★第六课春秋战国的纷争一、春秋争霸1．公元前770年，周平王东迁洛邑，史称“东周”。东周分为春秋和战国两个时期。2．齐桓公任用管仲为相，积极改革内政，发展生产；同时改革军制，组建强大的军队，以“尊王攘夷”为号令，逐步成为春秋第一霸主。3．公元前7世纪后期，晋楚双方城濮大战后晋文公成为中原霸主。百年后，楚庄王做了中原霸主。 二、战国七雄1．战国七雄按东南西北到中间的顺序排列为齐、楚、秦、燕、赵、魏、韩。 2．发生于公元前260年，秦、赵之间决定性战役是长平之战。长平之战使东方六国再也无力抵挡秦国。 ★第七课大变革的时代一、铁农具和牛耕的使用1．春秋时期是我国奴隶制度瓦解时期，战国时期是我国封建制度的形成时期。2．我国农业发展史上的一次革命是指牛耕。牛耕：最迟春秋末年使用，战国推广。铁农具：春秋出现，战国推广。二、著名的都江堰战国时期，李冰为秦国修筑的都江堰是举世闻名的防洪灌溉工程。成都平原成为“天府之国”。三、商鞅变法1．时间、地点：公元前356年，秦国。2．内容：①国家承认土地私有，允许自由买卖。②奖励耕战，生产粮食布帛多的人，可免除徭役；根据军功大小授予爵位和田宅，废除没有军功的旧贵族的特权。③建立县制，由国君直接派官吏治理。3．作用：经过商鞅变法，秦国的经济得到了发展，军队战斗力不断增强，发展成为战国后期最富强的封建国家。★第八课中华文化的勃兴（一）1．我国有文字可考的历史，从商朝开始。2．商朝人刻在龟甲或兽骨上的文字，称为“甲骨文”。★第九课中华文化的勃兴（二）1．孔子是春秋晚期人，其言论记录在《论语》中，他提出“仁”的学说，主张“爱人”，“为政以德” ，教育上提出：因材施教，温故而知新，老老实实的学习态度。《论语》由孔子弟子整理编写。2．老子是春秋晚期人，其学说记录在《道德经》中，他认为一切事物都有对立面，对立的双方能够相互转化。《道德经》由战国时期道家学派整理而成。3．墨子是战国时期人，主张“兼爱”、“非攻”，反对以大欺小、以强凌弱，支持正义战争。4．孟子是战国人，认为“春秋无义战”，反对一切战争。主张“仁政”治国，轻徭薄赋，强调保护环境。5．韩非是战国末期人，主张改革，反对空谈仁义，提倡法制。6．孙武是春秋晚期人，著有《孙子兵法》一书，其军事思想是：“知彼知己，百战不殆。” ★第十课“秦王扫六合”一、秦统一六国和中央集权统治的建立1．灭六国时间：从公元前230年至前221年，秦王嬴政陆续灭掉六国。2．秦朝建立：前221年，建立起我国历史上第一个统一的中央集权的封建国家——秦朝，定都咸阳。3．中央集权统治的建立（1）目的：为了加强统治创立了封建专制主义的中央集权制度。（2）最高统治者是皇帝，中央设丞相，太尉，御史大夫分管行政、军事和监察（3）地方推行郡县制度。（县制起源于商鞅变法，一直沿用到今天） 二、秦朝巩固统一的措施1．政治上：建立起我国历史上第一个统一的中央集权的封建国家2．经济上：统一货币（统一使用圆开方孔铜钱）、度量衡。3．文化上：统一文字（把小篆作为全国规范文字）4．思想上：焚书坑儒。5．军事上：反击匈奴，北筑长城（西起临洮，东到辽东）。南凿灵渠，开发南疆。6．秦统一后在地方上推行郡县制度。★第十二课大一统的汉朝1．汉武帝的大一统具体措施：（1）政治上：汉武帝接受主父偃的建议，颁布“推恩令”，允许诸王将自己的封地分给子弟，建立较小的侯国，削弱了诸侯国的力量；（2）思想上：接受董仲舒“罢黜百家，独尊儒术”的建议，把儒家思想作为封建社会的正统思想，儒家思想在中国古代的统治地位由此确立。（3）军事上：对匈奴展开多次大规模的反击战，基本解除匈奴对北部边郡的威胁。（4）经济上：将铸币权和盐铁经营权收归中央，统一铸造五铢钱。★第十五课汉通西域和丝绸之路一、张骞通西域1．西域位置：西汉时期，人们把今甘肃玉门关和阳关以西，也就是今天新疆地区和更远的地方。2．张骞两次通西域：（1）公元前138年，张骞第一次出使西域。（目的：
考研英语作文万能模板考研英语作文万能模板函数 极限数列的极限特殊——函数的极限一般 极限的本质是通过已知某一个量自变量的变化趋势去研究和探索另外一个量因变量的变化趋势 由极限可以推得的一些性质局部有界性、局部保号性……应当注意到由极限所得到的性质通常都是只在局部范围内成立 在提出极限概念的时候并未涉及到函数在该点的具体情况所以函数在某点的极限与函数在该点的取值并无必然联系连续函数在某点的极限等于函数在该点的取值 连续的本质自变量无限接近因变量无限接近导数的概念 本质是函数增量与自变量增量的比值在自变量增量趋近于零时的极限更简单的说法是变化率 微分的概念函数增量的线性主要部分这个说法有两层意思一、微分是一个线性近似二、这个线性近似带来的误差是足够小的实际上任何函数的增量我们都可以线性关系去近似它但是当误差不够小时近似的程度就不够好这时就不能说该函数可微分了不定积分导数的逆运算什么样的函数有不定积分 定积分由具体例子引出本质是先分割、再综合其中分割的作用是把不规则的整体划作规则的许多个小的部分然后再综合最后求极限当极限存在时近似成为精确 什么样的函数有定积分 求不定积分定积分的若干典型方法换元、分部分部积分中考虑放到积分号后面的部分不同类型的函数有不同的优先级别按反对幂三指的顺序来记忆 定积分的几何应用和物理应用高等数学里最重要的数学思想方法微元法 微分和导数的应用判断函数的单调性和凹凸性 微分中值定理可从几何意义去加深理解 泰勒定理本质是用多项式来逼近连续函数。要学好这部分内容需要考虑两个问题一、这些多项式的系数如何求二、即使求出了这些多项式的系数如何去评估这个多项式逼近连续函数的精确程度即还需要求出误差余项当余项随着项数的增多趋向于零时这种近似的精确度就是足够好的考研英语作文万能模板考研英语作文万能模板多元函数的微积分将上册的一元函数微积分的概念拓展到多元函数 最典型的是二元函数 极限二元函数与一元函数要注意的区别二元函数中两点无限接近的方式有无限多种一元函数只能沿直线接近所以二元函数存在的要求更高即自变量无论以任何方式接近于一定点函数值都要有确定的变化趋势 连续二元函数和一元函数一样同样是考虑在某点的极限和在某点的函数值是否相等导数上册中已经说过导数反映的是函数在某点处的变化率变化情况在二元函数中一点处函数的变化情况与从该点出发所选择的方向有关有可能沿不同方向会有不同的变化率这样引出方向导数的概念 沿坐标轴方向的导数若存?诔浦际?通过研究发现方向导数与偏导数存在一定关系可用偏导数和所选定的方向来表示即二元函数的两个偏导数已经足够表示清楚该函数在一点沿任意方向的变化情况高阶偏导数若连续则求导次序可交换 微分微分是函数增量的线性主要部分这一本质对一元函数或多元函数来说都一样。只不过若是二元函数所选取的线性近似部分应该是两个方向自变量增量的线性组合然后再考虑误差是否是自变量增量的高阶无穷小若是则微分存在 仅仅有偏导数存在不能推出用线性关系近似表示函数增量后带来的误差足够小即偏导数存在不一定有微分存在若偏导数存在且连续则微分一定存在 极限、连续、偏导数和可微的关系在多元函数情形里比一元函数更为复杂 极值若函数在一点取极值且在该点导数偏导数存在则此导数偏导数必为零
一、名词： 相图：表示合金系中的合金状态与温度、成分之间关系的图解。 匀晶转变：从液相结晶出单相固溶体的结晶过程。 平衡结晶：合金在极缓慢冷却条件下进行结晶的过程。 成分起伏：液相中成分、大小和位置不断变化着的微小体积。 异分结晶：结晶出的晶体与母相化学成分不同的结晶。 枝晶偏析：固溶体树枝状晶体枝干和枝间化学成分不同的现象。 共晶转变：在一定温度下，由—定成分的液相同时结晶出两个成分一定的固相的转变过程。 脱溶：由固溶体中析出另一个固相的过程，也称之为二次结晶。 包晶转变：在一定温度下，由一定成分的固相与一定成分的液相作用，形成另一个一定成分的固相的转变过程。 成分过冷：成分过冷：由液相成分变化而引起的过冷度。 二、简答： 1. 固溶体合金结晶特点？ 答：异分结晶；需要一定的温度范围。 2. 晶内偏析程度与哪些因素有关？ 答：溶质平衡分配系数k0；溶质原子扩散能力；冷却速度。 3. 影响成分过冷的因素？ 答：合金成分；液相内温度梯度；凝固速度。
三、书后习题 1、何谓相图？有何用途？ 答：相图：表示合金系中的合金状态与温度、成分之间关系的图解。 相图的作用：由相图可以知道各种成分的合金在不同温度下存在哪些相、各个相的成分及其相对含量。 2、什么是异分结晶？什么是分配系数？ 答：异分结晶：结晶出的晶体与母相化学成分不同的结晶。 分配系数：在一定温度下，固液两平衡相中溶质浓度之比值。 3、何谓晶内偏析？是如何形成的？影响因素有哪些？对金属性能有何影响，如何消除？ 答：晶内偏析：一个晶粒内部化学成分不均匀的现象 形成过程：固溶体合金平衡结晶使前后从液相中结晶出的固相成分不同，实际生产中，液态合金冷却速度较大，在一定温度下扩散过程尚未进行完全时温度就继续下降，使每个晶粒内部的化学成分布均匀，先结晶的含高熔点组元较多，后结晶的含低熔点组元较多，在晶粒内部存在着浓度差。 影响因素：1）分配系数k0：当k0<1时，k0值越小，则偏析越大；当k0>1时，k0越大，偏析也越大。2）溶质原子扩散能力，溶质原子扩散能力大，则偏析程度较小；反之，则偏析程度较大。3）冷却速度，冷却速度越大，晶内偏析程度越严重。 对金属性能的影响：使合金的机械性能下降，特别是使塑性和韧性显著降低，
九年級下冊 第1課俄國十月革命 一.二月革命 1．性質：資產階級民主革命 2．結果：①推翻了沙皇の專制統治，建立了資產階級臨時政府。②二月革命後の兩個政權並存の局面：資產階級臨時政府（主要政權）和工人士兵代表蘇維埃。 二.俄國十月革命 1．時間：1917年11月（列寧到彼得格勒の起義總指揮部——斯莫爾尼宮，領導起義）2．原因：①第一次世界大戰給俄國人民帶來了深重の苦難。②臨時政府繼續實行反人民の對外政策，（繼續進行世界大戰）並力圖撲滅國內の革命火焰。 3．結果：推翻了資產階級臨時政府，並建立了第一個工人士兵蘇維埃政府——人民委員會，列 寧當選為主席。 4．蘇維埃政府采取の措施：①建立新型の無產階級政權，②將銀行、鐵路和大工業企業收歸國有，③頒布《土地法令》，沒收地主和寺院の土地分配給農民耕種，④同德國和奧匈帝國議和，退出第一次世界大戰。 5．1918年3月蘇維埃俄國首都從彼得格勒遷到莫斯科。 6．1920年粉碎了外國武裝幹涉和國內の反革命叛亂，取得了國內戰爭の勝利，鞏固了世界上第一個無產階級國家。（為了戰勝敵人蘇維埃政權采取：①加強紅軍の建設，②實行了經濟上高度集中の“戰時共產主義”政策。） 7．十月革命の曆史意義：①俄國十月社會主義革命是人類曆史上第一次獲得勝利の社會主義革命，世界上第一個社會主義國家由此誕生。②十月革命の勝利沉重打擊了帝國主義の統治，推動了國際社會主義運動の發展，鼓舞了殖民地半殖民地人民の解放鬥爭。 第2課對社會主義道路の探索 蘇俄進入和平建設時期の首要任務是：恢複被戰爭嚴重破壞了の經濟。一．列寧の探索 1．在列寧の領導下，1921年蘇俄開始實行新經濟政策，允許多種經濟並存，大力發展商品經濟，促進國民經濟の恢複和發展。（1924年列寧逝世） 2．1922年底蘇維埃社會主義共和國聯盟成立，簡稱“蘇聯”。後來共有15個加盟共和國。二．斯大林の探索 1．措施：①1928~1937年，完成第一、第二個五年計劃，重點發展重工業。②蘇聯加快了實農為化の步伐。 2．作用：蘇聯由全傳統の農業國變成強盛の工業國，國防力量也大為加強。全國基本實現社會主義工業化和農業集體化。 3．蘇聯在1936年通過新憲法，宣布蘇聯是“工農社會主義國家”。新憲法の制定，標志著蘇聯高度集中の經濟政治體制の形成。這一體制也被稱為“斯大林模式”。（特點：政治上——高度集權，忽視民主；經濟上——計劃經濟，排斥市場） 4．斯大林模式の影響：在一定曆史階段裏發揮過積極の作用，但後來它嚴重阻礙了蘇聯の
2020年考研政治重要知识点总结 一、和谐世界理念的内涵 和谐世界是继走和平发展道路之后，我国在国际上提出的一个重要理念。XX年4月，******参加亚非峰会时第一次提出这个理念。同年7月，******出访莫斯科，“和谐的世界”被写入《中俄关于21世纪国际秩序的联合声明》。XX年9月，******在出席联合国成立60周年首脑会议时，系统阐述了和谐世界的理念。在他发表的题为《努力建设持久和平、共同繁荣的和谐世界》的重要讲话中，对建立和谐世界提出四点基本主张。此后“和谐世界”这个新名词，频频出现在重大国际场合，得到越来越多国家的理解和赞同。 和谐世界理念的内涵主要包括： (1)政治上，不同社会制度和发展模式相互借鉴，建设各国和谐共处、公正、民主的世界。 (2)经济上，提倡进行互利合作，实现全球经济和谐发展。 (3)文明方面，提倡不同文明开展对话、取长补短，倡导开放、包容的精神。 (4)安全方面，提出实行全球新安全观，建立和平、稳定的世界。 二、和谐世界理念的依据 1.建立和谐世界符合人类进步的时代潮流 进入新世界“要和平、促发展、谋合作是时代的主旋律。”国际局势总体稳定，经济全球化的深化促进了生产要素在全球范围内流动的加快。为中国走和平发展道路提供了机遇，也建立和谐世界提供了条件。我国提出走和平发展的道路，就是要争取和抓住世界和平与发展自己，又以自己的发展来促进世界和平。 2.推动建立和谐世界，是为了适应世界和平与发展面临的挑战 进入新世纪，和平与发展遇到了新问题，不稳定不确定因素在增多，新挑战新威胁在增加。面对当今纷繁复杂的世界，我们应该重视和谐，强调和谐，促进和谐。 3.和谐世界是和谐社会在外交领域的延伸 我国在建设高水平小康社会的过程中，遇到了一系列问题。在经济领域国内生
材料科学基础习题 叶荷 11 及材料班2013-1-10 第三章二元合金相图和合金的凝固 一、名词：相图：表示合金系中的合金状态与温度、成分之间关系的图解。匀晶转变：从液相结晶出单相固溶体的结晶过程。 平衡结晶：合金在极缓慢冷却条件下进行结晶的过程。 成分起伏：液相中成分、大小和位置不断变化着的微小体积。 异分结晶：结晶出的晶体与母相化学成分不同的结晶。 枝晶偏析：固溶体树枝状晶体枝干和枝间化学成分不同的现象。共晶转变：在一定温度下，由—定成分的液相同时结晶出两个成分一定的固相的转变过程。 脱溶：由固溶体中析出另一个固相的过程，也称之为二次结晶。 包晶转变：在一定温度下，由一定成分的固相与一定成分的液相作用，形成另一个一定成分的固相的转变过程。 成分过冷：成分过冷：由液相成分变化而引起的过冷度。 二、简答： 1. 固溶体合金结晶特点？答：异分结晶；需要一定的温度范围。
2. 晶内偏析程度与哪些因素有关？ 答：溶质平衡分配系数ko；溶质原子扩散能力；冷却速度。 3. 影响成分过冷的因素？ 答：合金成分；液相内温度梯度；凝固速度。 4. 相图分折有哪几步？答：以稳定化合物为独立组元分割相图并分析；熟悉相区及相；确定三相平衡转变性质。 三、绘图题 绘图表示铸锭宏观组织三晶区。 四、书后习题 1、何谓相图？有何用途？ 答：相图：表示合金系中的合金状态与温度、成分之间关系的图解。 相图的作用：由相图可以知道各种成分的合金在不同温度下存在哪些相、各个相的成分及其相对含量。 2、什么是异分结晶？什么是分配系数？答：异分结晶：结晶出的晶体与母相化学成分不同的结晶。 分配系数：在一定温度下，固液两平衡相中溶质浓度之比值。
初中历史知识点归纳汇总1. 元谋人是我国境已知的最早人类，距今约一百七十万年。 2. 人和动物的根本区别是会不会制造工具。 3. 距今约70—20万年的北京人生活在北京西南店龙骨山的山洞里，使用打击石器，使用天然火，过着群居生活，是早期人类原始社会。 4. 我国是世界上发现远古人类遗址最多的。 5. 山顶洞人距今约三万年前，在北京人活动过的地区生活，仍用打击石器，但已掌握磨光和钻孔技术，会人工取火，靠采集、狩猎为生。他们生活的集体也进入母系氏族公社时期。 6. 氏族：是由血缘关系结合起来的，由一个共同的祖先繁衍下来他们居住在一起，共同劳动、共同生活，没有贫富贵贱的差别的这样一种集体。 7. 山顶洞人的生活比北京人有哪些进步？ 代表文化距今时间体质形态工具制造生产活动观念社会组织 北京人约70万－20万年保留猿的某些特征打制石器采集、狩猎原始人群 山顶洞人约18000年和现代人基本相同开始掌握磨光和钻孔技术：骨针采集、狩猎懂得爱美氏族 8. 我国是世界上最早种植水稻和粟的。 9. 生活在长江流域的河姆渡原始居民（距今约七千年）和生活在黄河流域的半坡原始居民（距今约五六千年）使用磨制石器，开始原始农耕的定居生活。河姆渡人住着干栏式房子便于通风防潮；半坡人住在半地穴式的房子里。
10. 炎帝和黄帝是我国传说中黄河流域著名的部落首领，涿鹿之战中两部落联合起来，大败蚩尤，随后结成联盟，经过长期发展，形成了日后的华夏族。 11. 部落是指在原始社会中许多近亲的氏族共同组成部落，若干部落又组成部落联盟。 12. 黄帝被后人尊称为“人文初祖”。 13. 尧舜禹时期采用“禅让”的方法推举部落联盟首领。 14. 约公元前2070年，禹建立夏朝；夏朝是我国历史上第一个王朝，从此，我国漫长的原始社会结束，奴隶社会开始，世袭制代替了禅让制，“公天下”变成了“家天下”。 15. 约公元前1600年黄河下游的商部落国君——汤战胜桀，建立商朝。 16. 商王盘庚迁都到殷，故后人又称商朝为殷朝。 17. 周文王任用贤人姜尚，重视农业生产，使国力逐步强大起来。公元前1046年，文王的儿子周武王伐纣，牧野之战灭亡商朝建立西周，定都镐京。 18. 公元前771年，西周灭亡。公元前770年，周平王迁都洛邑，东周开始。 19. 世界上现存最大的青铜器是司母戊鼎。 20. 举世闻名的“三星堆”文化是与商周同期的我国平原盛行和一种独特的青铜文化，著名的有青铜面具、青铜立人像、青铜神树等。 21. 我国是世界上最早发明瓷器的。商朝早期就开始烧制原始青瓷。
一、从自由竞争资本主认到垄断资本主义 1.从自由竞争到垄断 19世界70年代以前:自由竞争资本主义阶段 19世纪末20世纪初:垄断资本主义阶段 2.生产集中与资本集中 是资本家追求剩余价值和自由竞争的结果,也是生产社会化和资本社会化的重要表现 3.垄断的形成及本质 形成:自由竞争——生产集中——垄断 垄断组织的本质:通过联合来操纵并控制商品生产和销售市场,操纵垄断价格,以攫取高额垄断利润。 4.垄断条件竞争的特点 垄断并不能消除竞争,而是凌驾于竞争之上,与之并存 垄断条件下的竞争规模大、时间长、手段残酷、程度更加激烈,具有更大的破坏性 5. 金融资本与金融寡头 6.垄断利润和垄断价格 垄断利润是垄断资本家凭借其在社会生产和流通中的垄断地位而且获得的超过平均利润的高额利润。 垄断价格长期偏离生产价格和价值,但它的产生没有否定价值规律。
二、国家垄断资本主义 1.垄断资本主义的形成 国家垄断资本主义是国家政权和私人垄断资本融合在一起的垄断资本主义。 一战前开始形成,二战结束后至今,国家垄断资本主义获得广泛而迅速的发展。 2.国家垄断资本主义的形式 一是国家所有并直接经营的企业;二是国家与私人共有、合营企业;三是国家通过多种形式参与私人垄断资本的再生产过程,包括国家向私人垄断企业订货、提供补贴等;四是宏观调节和微观规制。 3.国家垄断资本主义的作用 积极作用:首先在一定程度中有利于社会生产力的发展;其次,有利于缓解资本主义生产的无政府状态;再次,使劳动人民生活水平有所改善和提高;最后,加快了资本主义国家现代化进程。 要注意国家垄断资本主义的出现并没有改变资本主义的性质。 4.垄断资本在世界范围内扩张 三种形式:借贷资本输出、生产资本输出和商品资本输出。 垄断资本向世界范围的扩展,对资本输出国和资本输入国产生了不同的影响。 当代国际垄断同盟的形式:跨国公司和国家垄断资本主义的国际联盟 各种国际垄断组织,同盟等在一定程度上促进了经济全球化的发展,但它们从根本上说是为了维护资产阶级的利益、为他们攫取高额垄断利润服务的。 5.垄断资本主义的实质
材料科学基础考研经 典题目
16.简述金属固态扩散的条件。 答：⑴扩散要有驱动力——热力学条件，化学势梯度、温度、应力、电场等。 ⑵扩散原子与基体有固溶性——前提条件；⑶足够高温度——动力学条件；⑷足够长的时间——宏观迁移的动力学条件 17. 何为成分过冷？它对固溶体合金凝固时的生长形貌有何影响？ 答：成分过冷：在合金的凝固过程中，虽然实际温度分布一定，但由于液相中溶质分布发生了变化，改变了液相的凝固点，此时过冷由成分变化与实际温度分布这两个因素共同决定，这种过冷称为成分过冷。成分过冷区的形成在液固界面前沿产生了类似负温度梯度的区域，使液固界面变得不稳定。当成分过冷区较窄时，液固界面的不稳定程度较小，界面上偶然突出部分只能稍微超前生长，使固溶体的生长形态为不规则胞状、伸长胞状或规则胞状；当成分过冷区较宽时，液固界面的不稳定程度较大，界面上偶然突出部分较快超前生长，使固溶体的生长形态为胞状树枝或树枝状。所以成分过冷是造成固溶体合金在非平衡凝固时按胞状或树枝状生长的主要原因。 18.为什么间隙固溶体只能是有限固溶体，而置换固溶体可能是无限固溶体？ 答：这是因为当溶质原子溶入溶剂后，会使溶剂产生点阵畸变，引起点阵畸变能增加，体系能量升高。间隙固溶体中，溶质原子位于点阵的间隙中，产生的点阵畸变大，体系能量升高得多；随着溶质溶入量的增加，体系能量升高到一定程度后，溶剂点阵就会变得不稳定，于是溶质原子便不能再继续溶解，所以间隙固溶体只能是有限固溶体。而置换固溶体中，溶质原子位于溶剂点阵的阵点上，产生的点阵畸变较小；溶质和溶剂原子尺寸差别越小，点阵畸变越小，固溶度就越大；如果溶质与溶剂原子尺寸接近，同时晶体结构相同，电子浓度和电负性都有利的情况下，就有可能形成无限固溶体。 19.在液固相界面前沿液体处于正温度梯度条件下，纯金属凝固时界面形貌如何？同样 条件下，单相固溶体合金凝固的形貌又如何？分析原因
一、四大发明 1．造纸术：西汉时期出现用麻做的最早的纸；东汉蔡伦改进了造纸术，称为“蔡侯纸”。2．印刷术：隋唐雕版印刷术：《金刚经》；北宋活字印刷术：毕升发明泥活字。 3．火药：唐中期有配方记载，唐末开始用于军事；宋元广泛用于战争并传入欧洲。 4．指南针：战国时期制成世界上最早的指南仪器——司南，指南针北宋时发明并开始用于航海事业；南宋广泛用于航海事业，并传入欧洲，为开辟新航路创造了条件。 二、史学1．《史记》西汉司马迁著，记述黄帝到汉武帝时期的历史，是我国第一部纪传体通史。 2．《资治通鉴》北宋司马光著，记述战国到五代的历史，是我国第一部编年体通史。 三、文学1．屈原：被世界和平理事会定为世界文化名人，代表作《离骚》。 2．唐诗：代表性诗人李白、杜甫、白居易。3．宋词：著名词作家：苏轼、李清照、辛弃疾4．元曲：关汉卿的《窦娥冤》5．明清小说：四大名著 四、文字、书法和绘画 1．文字的演变：甲骨文——商朝（我国有文字可考的历史是从商朝开始的）金文——商周青铜器上铸刻的文字，也叫“铭文”。 大篆——西周晚期小篆——秦始皇统一文字，为全国规范文字；后推广笔画更为简单的隶书。2．书法： （1）东晋王羲之，后人称为“书圣” 。代表作《兰亭序》，有“天下第一行书” 的美誉。（2）隋唐时期最著名的书法家是颜真卿、柳公权。人称“颜筋柳骨”。 3．绘画： （1）魏晋南北朝时绘画艺术有较大发展，东晋的顾恺之最为出色，代表作有《女史箴图》《洛神赋图》。 （2）隋唐时，绘画艺术高度发展，影响较大的有唐朝的阎立本、吴道子（画圣）等 北宋时期的张择端的作品《清明上河图》 五、医学华佗（东汉）——制成全身麻醉药剂“麻沸散”，是世界医学史上的创举。他还编成一套医学体操“五禽戏”。 张仲景（东汉）——《伤寒杂病论》，被后世尊称为“医圣”。 六、天文和数学张衡（东汉）——发明地动仪，是世界公认的最早的地震仪器。祖冲之（南朝）
考研政治之中国近代史纲要备考知识点 总结 本文为各位考生汇总了以时间线为主的周年纪念事件，希望帮大家更好的复习这一部分。 日本发动灭亡中国的侵略战争 1931年9月18日，日本发动九一八事变，武装侵占中国东北。日本占领中国东北以后，随即开始入侵中国华北地区。接着，日方又策动华北五省两市“防共自治运动”，制造傀儡政权。这就是华北事变。1937年7月7日爆发卢沟桥事变，日本全面侵华战争由此开始。 从局部抗战到全国性抗战 1931年九一八事变是中国抗日战争的起点，中国人民不屈不挠的局部抗战揭开了世界反法西斯战争的序幕。卢沟桥事变是中国全面抗战的开始。 一二·九运动 在民族危机的重要关头，中国共产党于1935年8月1日发表《为抗日救国告全国同胞书》，即八一宣言，呼吁全国各党派、各阶层、各军队团结起来，停止内战，一致抗日。中国共产党抗日救亡的正确主张，在全国范围内产生很大影响，有力推动了全国抗日救亡运动的开展。 西安事变 1936年12月12日凌晨，张学良、杨虎城在对蒋介石屡次劝谏无效的情况下，发动了西安事变。事变后，张、杨联合发表通电，提出改组南京政府、停止一切内战、开放民众爱国运动等八项抗日主张。 抗日战争胜利的标志 1945年8月14日，日本政府照会中、美、英、苏等国，表示接受波茨坦公告。8月15日，日本天皇裕仁以广播“终战诏书”的形式宣布接受波茨坦公告。1945年10月25日，中国政府在台湾举行受降仪式。根据波茨坦公告，被日本占领50年之久的台湾以及澎湖列岛由中国收回。这成为抗日战争取得完全胜利的重要标志。 中国人民抗日战争胜利的原因和经验 (1)中国共产党在全民族抗战中起到了中流砥柱的作用。表现在： ①以毛泽东为主要代表的中国共产党人，把马克思列宁主义基本原理同中国具体实际相结合，创立和发展了毛泽东思想，对抗日战争发挥了重要的指导作用; ②中国共产党坚持抗战、反对妥协，坚持团结、反对分裂，坚持进步、反对倒退，成为引导全民族走向抗战胜利的一面旗帜; ③中国共产党积极倡导、促成、维护抗日民族统一战线，最大限度地动员全国军民共同抗战，成为凝聚全民族力量的杰出组织者和鼓舞者; ④中国共产党坚持全面抗战路线，制定正确的战略策略，实施动员人民、依靠人民的路线政策，提出持久战的战略总方针和一整套人民战争的战略战术，开辟广大的敌后战场，成为坚持抗战的中坚力量; ⑤中国共产党人以自己最富于献身精神的爱国主义、不怕流血牺牲的模范行动，支撑起全民族救亡图存的希望，成为夺取抗战胜利的民族先锋。 (2)中国人民巨大的民族觉醒、空前的民族团结和英勇的民族抗争，是中国人民抗日战争胜利的决定性因素。抗日战争唤起了全民族的危机意识和使命意识，创造了人类战争史上的奇观，使日本侵略者陷入了人民战争的汪洋大海之中。
材料科学基础简答题考研常考题型汇总 1.原子间的结合键共有几种？各自的特点如何？【11年真题】 答：（1）金属键：基本特点是电子的共有化，无饱和性、无方向性，因而每个原子有可能同更多的原子结合，并趋于形成低能量的密堆结构。当金属受力变形而改变原子之间的相互位置时不至于破坏金属键，这就使得金属具有良好的延展性，又由于自由电子的存在，金属一般都具有良好的导电性和导热性能。 （2）离子键：正负离子相互吸引，结合牢固，无方向性、无饱和性。因此，七熔点和硬度均较高。离子晶体中很难产生自由运动的电子，因此他们都是良好的电绝缘体。 （3）共价键：有方向性和饱和性。共价键的结合极为牢固，故共价键晶体具有结构稳定、熔点高、质硬脆等特点。共价结合的材料一般是绝缘体，其导电能力较差。 （4）范德瓦尔斯力：范德瓦尔斯力是借助微弱的、瞬时的电偶极矩的感应作用，将原来稳定的原子结构的原子或分子结合为一体的键合。它没有方向性和饱和性，其结合不如化学键牢固。 （5）氢键：氢键是一种极性分子键，氢键具有方向性和饱和性，其键能介于化学键和范德瓦耳斯力之间。 2.说明间隙固溶体与间隙化合物有什么异同。 答：相同点：二者一般都是由过渡族金属与原子半径较小的C、N、H、O、B等非金属元素所组成。 不同点：（1）晶体结构不同。间隙固溶体属于固溶体相，保持溶剂的晶格类
型；间隙化合物属于金属化合物相，形成不同于其组元的新点阵。 （2）间隙固溶体用α、β、γ表示；间隙化合物用化学分子式MX、M2X 等表示。 间隙固溶体的强度、硬度较低，塑性、韧性好；间隙化合物的强度、熔点较高，塑性、韧性差。 3.为什么只有置换固溶体的两个组元之间才能无限互溶，而间隙固溶体则不能？ 答：因为形成固溶体时，溶质原子的溶入会使溶剂结构产生点阵畸变，从而使体系能量升高。溶质与溶剂原子尺寸相差较大，点阵畸变的程度也越大，则畸变能越高，结构的稳定性越低，溶解度越小。一般来说，间隙固溶体中溶质原子引起的点阵畸变较大，故不能无限互溶，只能有限熔解。 4.试述硅酸盐的结构和特点？ 答：（1）硅酸盐结构的基本单元是[SiO4]四面体。Si原子位于O原子的四面体间隙内，Si、O之间的结合不仅有离子键还有共价键 （2）每一个氧最多被两个[SiO]四面体共有 （3）[Si]四面体可以孤立存在，也可以共顶点互相连接。 （4）Si-O-Si形成一折线。 分类：含有有限硅氧团的硅酸盐、岛状、链状、层状、骨架状硅酸盐。 5.为什么外界温度的急剧变化可以使许多陶瓷件开裂破碎？ 答：由于大多数陶瓷由晶相和玻璃相构成，这两种相的热膨胀系数相差很大，高温很快冷却时，每种相的收缩程度不同，多造成的内应力足以使陶瓷器件开裂或破碎。 6.陶瓷材料中主要结合键是什么？从结合键的角度解释陶瓷材料所具有的特殊
第一单元史前时期中国境内人类的活动 第1课中国早期人类的代表——北京人 一、元谋人 1、发现地点：云南省元谋县； 2、生活年代：距今约170万年； 3、生活情况：能制造工具，知道用火； 4、发现意义：元谋人是我国境内目前已确认的最早的古人类。 二、北京人 1、发现地点：北京西南周口店龙骨山上； 2、生活年代：距今约70万—20万年； 3、体貌特征：上肢与现代人相似，能够直立行走，保留了猿的某些特征。 4、生产生活状况:使用打制石器、木棒（生产工具）；采集、狩猎；会使用天然火，会保存火种； 5、社会组织：过群居生活 6、地位：北京人是世界上最重要的原始人类之一；周口店北京人遗址是迄今所知世界上内涵最丰富、材料最齐全的直立人遗址。 三、山顶洞人 1、遗址：位于北京周口店龙骨山顶部，距今约三万年； 2、体貌特征：已经具有现代人类的特征； 3、生产工具：磨已掌握钻孔光技术和磨制技术（骨针）； 4、观念：已经有了审美的观念。 第2课原始的农耕生活 我国古代关于农耕的传说： （1）伏羲氏：结网捕鱼，创立八卦； （2）神农氏：教民播种，尝遍百草。 一、半坡人的生活和河姆渡人的生活： 二、原始农业的发展 1、兴起时间：约公元前7000年至公元前5000年。 2、兴起地区：黄河、长江、淮河等流域； 3、标志：农作物种植、家畜饲养的出现以及聚落、磨制工具的发展；
4、意义:为古代文明社会的形成奠定了重要的物质基础。 ★★看图：课本第6页半坡居民原始复原图和第8页河姆渡居民复原图： （1）河姆渡原始居民为什么要建造干栏式房屋呢？ 姆渡人生活在长江流域，因为南方地区潮湿温热，既能通风防潮，又可防蛇虫之害。 （2）半坡原始居民为什么要建造半地穴式房屋？ 半坡人生活在黄河流域，气候干旱寒冷，风沙大，居住半地穴式房屋，既可以抵风挡雨，又可以保暖。（3）两种房屋结构的不同，是由什么决定的，说明了什么？ 是由不同的地理环境和自然条件决定的。说明当时的人们已经能够与自然协调发展，已经能够适应自然环境。 （4）从中得到什么启示？ 人类的生产生活必须要顺应大自然的规律，做到因地适宜、科学合理。 ★★比较河姆渡人和半坡人的异同： 第3课远古的传说 一、炎黄联盟 1、阪泉之战：黄帝打败炎帝，炎黄联盟形成。 2、涿鹿之战：炎黄部落打败蚩尤部落。 3、影响：华夏族逐渐形成，炎帝、黄帝被尊崇为中华民族的人文始祖。 二、传说中炎帝和黄帝的发明——反映了我国原始社会晚期的社会发展水平。 1、炎帝的贡献： （1）教民开垦耕种，制作生产工具，种植五谷和蔬菜； （2）制作陶器，发明纺织，会煮盐，教人们通商交换。 （3）制作乐器琴瑟，有最早的图文和历法知识。 2、黄帝的贡献：建造宫室，制作衣裳，挖掘水井，制造船只，教人炼銅，发明了弓箭和指南车。 3、黄帝时期：仓颉创造文字，伶伦制作音律，隶首发明算盘，嫘祖擅长纺织并会缫丝。 三、尧、舜、禹的禅让 1、禅让制的含义：将部落首领位子传给贤德之人。 2、推举人才的标准———贤德之人（德才兼备,以身作则）； 3、禅让制的实质：民主推举部落联盟首领的制度（民主推选、首领没有特权） 4、继黄帝之后，用“禅让制”推举出的首领有尧、舜、禹。 5、大禹治水：与群众同甘共苦，三过家门而不入，治水有功。体现了刻苦耐劳，坚持不懈，大公无私的精神。 第二单元夏商周时期：早期国家的产生和社会的变革 第四课早期国家的产生和发展
