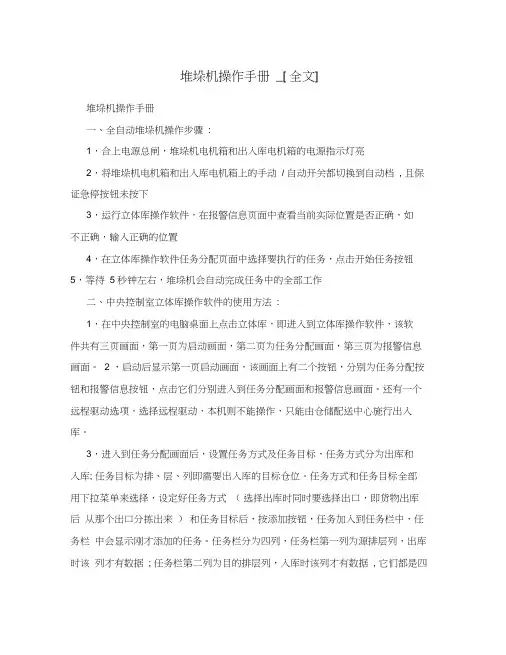

堆垛机使用说明 堆垛机的手动操作 1、将堆垛机控制柜内的“手动/自动”开关打到手动档（图示位置，PLC输入点亮） 2、在操作过程中面对堆垛机控制柜，点动一下“向上”按钮，堆垛机即会向上移动一个位置；点动一下“向下”按钮，堆垛机即会向下移动一个位置；点动一下“前”按钮，堆垛机即会向前方移动一个位置；点动一下“向后”按钮，堆垛机即会向后方移动一个位置；点动一下“向右”按钮，叉板即会向右边的货架方向（B区）移动一个位置；点动一下“向左”按钮，叉板即会向左边的货架方向（A区）移动一个位置。当到达某个位置时堆垛机会自动停下。在叉板伸出后点动“向前”“向后”按钮将不会有任何反应，此时需点动“向左”或“向右”按钮使叉板回到中间位置。这样就起到了一个保护的作用。 本系统堆垛机类似：前为叉板方向，反向为后。上就是上，下就是下。 左叉是站在后的位置，此时左边就是左叉，右边就是右叉。 堆垛机的叉板能停在其所在层货架仓位平齐位置下方一点或上方一点。手动控制堆垛机取货时先停在其所在层货架仓位平齐位置下方一点，然后将叉板伸入货仓，提升至货架仓位平齐位置上方一点，最后把叉板缩回将货物取出。手动控制堆垛机放货时停在其所在层货架仓位平齐位置上方一点，然后将叉板伸入货仓，下降至货架仓位平齐位置下方一点，将货物放入，最后把叉板缩回。 注意：将手/自动开关拨到自动档前，必须点动“左”或“右”按钮使叉伸回到中间位置，层的位置为某一层的下方。 3堆垛机位置的确定 货仓从左至右依次是1-12列，0列为入货台那列，结尾列为出货台那一列。从下至上1-5层。前排以A1为命名，共60个货位。后排以B1为命名，也有60个货位。 立体货仓的仓位地址使用字符串表示：前两位表示仓位所在行(本实验室有两行，定义为A1和B1)；中间两位是堆垛机的所在列；后两位是堆垛机的所在层。 如：“A10101”，表示堆垛机的当前所在位置为外面一行第1列第1层。 如：“B10405”，表示堆垛机的当前所在位置为靠墙一行第4列第5层。
立体仓库巷道式堆垛机设计 摘要： 随着经济的发展，有轨巷道堆垛机作为立体仓库的核心设备,应用越来越广泛。我国物流业的蓬勃发展，对有轨巷道堆垛机的性能提出了更高的要求。 综合比较了几种升降方案后，升降装置采用钢丝绳卷筒式，其结构简单，受力明确，用户也比较熟悉。安全防坠器、高度限位装置作为有轨巷道堆垛机的安全保护装置，当有轨巷道堆垛机遇到突发事故时它可以防止载货台坠落事故的发生，保证人员及货物的安全。安全防坠器采用楔块式制动，灵敏度高、可靠性好、结构简单、能够有效地防止载货台坠落事故的发生。货叉采用带有行程倍增机构的三级伸缩货叉，货叉收回时，其本身的长度远小于堆垛机运行巷道的宽度，货叉进行存取货物时，货叉的行程远远大于巷道的宽度。 关键词：有轨巷道堆垛机三级伸缩货叉安全防坠器
毕业设计外文摘要 Design of a railroad aisle stacking crane in stereoscopic warehouse Abstract With the development of economic, railroad aisle stacking crane is the core equipment of stereoscopic warehouse, it has become more widespread in recent years.Higher demands are also asked for the performance and reliability of the railroad aisle stacking crane. After the synthesis has compared several kind of constructions elevators overall plan, uses the steel wire to hoist the type, its structure simple, the stress is clear about, the users also familiar. The security guards against falling，highly the spacing installment takes the construction elevator the safekeeping of security installment which can avoid the falling of the cage to assure the people and goods safety as soon as the construction hoist meets accident.The security guards which make use of wedge block for brake. This safety anti-falling device have high sensitivity，good reliability，simple configuration and easy to test，which can availably avoid the failing accident of the cage.The Fork trip with a double body is a three-tier telescopic fork, when fork is recovered, the length of its own is far less than the width of roadway, when accessing to goods, the fork is much longer than the width of roadway. Keywords：railroad aisle stacking crane three-tier telescopic fork security guards
题目：堆垛机设计（机械部分） 专业：机械设计制造及其自动化 学生：（签名） 指导教师：（签名） 摘要 本文主要是有轨堆垛机的机械部分设计，包含堆垛机的行走机构、升降机构、伸缩机构的设计，其中重点放在了行走机构的设计上。根据比较选择了单立柱堆垛机，在进行机构的设计时，根据电机确定机构的总体结构，再由运行阻力计算行走电机的功率，进而确定电机型号。本设计升降轨道采用双柱型轨道，结构简单工艺性好，货叉伸缩机构借鉴了抽屉轨道的原理。根据设计要求对各主要部件初步选型后再对部件进行强度的校核，来保证选择的合理性。在本文最后部分，对该堆垛机的刚性和稳定性进行了较为详细的分析，从而保证了堆垛机工作时运行的平稳性和可靠性。 关键词：有轨堆垛机，行走机构，双柱型轨道 Subject:The Design of the mechanical structure of a Stacker Crane
Abstract This paper describes the design of the mechanical structure , including the walking、lifting、stretch outing and draw backing mechanism of a stacker crane, in my design work I focus on the design of the walking mechanisms. According to the comparison we choice the single pillar stacker , In the design of the mechanism ,we according to he motor institutions determine the general structure of a stacker crane, Then cording the resistance to calculation traveling motor power and determine the motor model. Tracking the movement double column type orbit. Structure is simple and good in usability. The goods for the expansion institutions fork drawer the principle of orbit. According to the design requirements of the main components of preliminary selection, then to parts of checking intensity. to ensure that the choice of rationality . In the last part of this paper , the stacker strength and stability for a more detailed analysis , so as to ensure the smoothness of work stacker slide may run and reliability . Keywords: stacker crane, walking mechanism, double column type orbit
双立柱巷道式堆垛机的传动设计
目录 摘要............................................ I ABSTRACT ......................................... I I 第1章绪论. (1) 1.1堆垛机简介 (1) 1.2堆垛机的发展 (1) 1.3有轨巷道式堆垛机 (1) 1.3.1 有轨巷道式堆垛机的特点 (1) 1.4堆垛机的结构设计综述 (2) 1.4.1堆垛机结构的组成和形式 (2) 1.4.2堆垛机的自动控制系统总述 (3) 1.5研究背景及意义 (3) 1.6研究的内容 (4) 第2章堆垛机门架的结构设计计算 (4) 2.1框架的弯矩和挠度 (5) 2.1.1 有叉取作业产生的弯矩 (6) 2.2设计数据计算校核 (6) 2.2.1 各部分的弯矩 (7) 2.2.2 结构构件的弯曲应力 (8) 第3章堆垛机伸缩货叉机构的设计 (9) 3.1伸缩货叉的扰度与强度 (9) 3.1.1下叉的受力分析: (9) 3.1.2 中叉的受力分析 (10) 3.1.3 前叉的设计分析 (11) 3.2货叉各参数的选择 (12) 3.3货叉内部零件的选取与校核 (12) 3.3.1 轴承的选取校核 (12) 3.3.2 链轮、链条的选取校核 (13) 第4章堆垛机行走机构的设计计算 (14) 4.1堆垛机走行轮的设计 (14) 4.2走行装置的电机、减速器的选取 (14)
第5章堆垛机升降机构的设计计算 (16) 5.1升降机构零部件的设计计算 (16) 5.2升降机构的电机减速器的选取 (16) 5.3制动器的制动容量的设计 (16) 参考文献 (17)
摘要 自动化立体仓库，也叫自动化立体仓储，利用立体仓库设备可实现仓库高层合理化，存取自动化，操作简便化。堆垛机是整个自动化立体仓库的核心设备，通过手动操作，半自动操作和全自动操作实现把货物从一处搬运到另一处。它由机架（上横梁，下横梁，立柱），水平行走机构，载货台，货叉及电气控制系统构成。 本文主要是通过对一套实验室教学装置为基础，以实际为参考而建立的虚拟自动化立体仓库堆垛机系统，作者主要对堆垛机的分类进行简要的介绍，对堆垛机的各个部分的结构进行详细的研究首先对不同堆垛机简介和描述，然后通过巷道堆垛机进行整体分析并设计各个部分的结构，完成对各个部分的受力校核。 关键词:立体仓库、堆垛机、结构、受力校核。
Abstract Automated multi-layered storehouse, also call for automated warehouse, using three-dimensional warehouse equipment can realize warehouse top rationalization, access automation, operation to handle. Stacking machine is the core of the whole automated warehouse equipment, through manual, semiautomatic operation and automatic operation to put the goods from one place to another place in handling. It is composed of (beam in beam, support), the mobile mechanism, bills, level platform, goods fork and electrical control system structure. This paper is mainly based on a set of laboratory teaching equipment as the basis, the actual for reference and establishing virtual automated multi-layered storehouse stacker system, the author mainly to the stackers classification, a brief introduction about the parts of stacker detailed study of the structure of different stacker first introduction and description, and then through the tunnel stacker integral analysis and design of structure, various parts of each part of the complete stress checking. Keywords: Automated multi-layered storehouse，Stacker,structure，Stress checking
学院本科毕业设计（论文） 巷道式堆垛机机械部分设计 学生：余威 学生学号： 7 院（系）：机械工程学院 年级专业：2012级机械设计制造及其自动化指导教师：新德讲师 二〇一六年六月
摘要 本文详细论述了普遍应用在现代大中型企业中的单立柱有轨巷道式堆垛机的设计方案。文中对堆垛机的分类，特点及其构造进行了详细的叙述。堆垛机是自动化立体仓库中最重要的起重堆垛设备，是随着立体仓库的出现而发展起来的专用起重机。它能够在自动化立体仓库的巷道中来回穿梭运行，将放置在巷道口的货物存入指定的货格，或者从货格中取出货物运送到巷口。 设计重点主要包括：堆垛机的机架、升降机构、行走机构、货叉伸缩机构以及安全机构。文章在确定堆垛机的总体设计方案的前提下，再对各个机构进行受力分析和设计计算，最后进行必要的相关校核并最终确定各个的机构实际取值。 本次的毕业设计运用多种起重机的现代设计方法，特别是运用计算机辅助设计（CAD）的方法，在计算机上将堆垛机的设计图纸CAD化，大大提高了设计的效率，节省时间。 关键词：自动化立体仓库；堆垛机；升降机构；行走机构；货叉伸缩机构；安全机构
ABSTERCT This article has discussed the design of the single-pillar type of Narrow-Aisle Stacker Crane which has been universally used in modern most enterprises in detail. This article described the kinds of stakers, features and the structure in detail. Stacker cranes is the most important part of the automation three-dimensional storehouse among the take heavy crane pile up equipment, it can in the tunnel of automation cube in the shuttle operation of round trip, will locate in tunnel the goods of mouth stock goods shelf; or opposite take out the goods transit in goods shelf go to tunnel mouth. The design focus mainly include: The stacker's rack, walk organization, fork telescoping mechanism and safe organization. Under the premise of overall design scheme of stacking crane, then for organization analyze by force condition calculate. Finally, check nuclear necessarily and definite every numerical. This Graduation Design use many kinds of Modern Designs of the crane, especially to use the method of Computer-aided design(CAD),Stackers will be the design drawings of the CAD on the computer, which greatly improve the efficiency of the design and saving time. Keywords: Automation three-dimensional storehouse Stacker Crane Movement organization Walk organization Fork telescoping mechanism Safe organization
摘要 这篇文章阐述了大多数现代企业常用的两门式堆垛机设计方案。本文主要介绍了升降机构的设计，货叉伸缩机构的设计以及安全机构和控制部分的简单选型和计算，包括电机，减速器和齿轮的选择。机架的计算，滚筒的计算，轴的检查，电气原理图的配备等。先是提议出了每一个组织的整体设计计划。然后就是对每个组织的压力情况实行了具体的阐明以及计算放方便推断出最开始的值，最后就开始进行详细的测试来判断实际要求的值。 关键词：升降机构；货叉伸缩机构；双立柱堆垛机
Abstract This article discusses in detail the design of the double-pillar stacker that is commonly used in most modern enterprises. The article focuses on the design of its two components: the lifting mechanism, the fork telescoping mechanism, and the safety mechanism and control part. The simple selection and calculationIncluding the use of electric motors and speed reducers, estimation of gears and racks, estimation of reels, detailed inspection of shaftsIncluding the use of electric motors and speed reducers, estimation of gears and racks, estimation of reels, detailed inspection of shafts and the configuration of electrical schematics. First proposes an overall design plan for each organization. Then, the specific clarification of the pressure situation of each organization and the calculation of the convenience of inferring the initial value, and finally began to conduct detailed tests to determine the actual requirements of the value. Keywords: lifting mechanism; fork retractable mechanism; automated warehouse
关于堆垛机结构的简单介绍
目录 1 结构特征 (3) 1.1 金属结构 (3) 1.2 载货台 (3) 1.3 运行机构 (3) 1.4 起升结构 (3) 1.5 货叉伸缩结构 (4) 1.6 超速保护装置 (4) 1.7 过载及松绳保护装置 (4) 1.8 电气装置 (4) 2 堆垛机的分类 (4)
1 结构特征 结构紧凑是有轨巷道堆垛机的一大突出特点，充分利用了有限的空间，实现了立体存取，保证了空间的有效利用率。堆垛机能在三个相互垂直方向上（行走、起升和货叉伸缩）按照一定的顺序组合进行往复运动。通过这些运动，完成对单元货物的入、出库搬运作业。由于三个运动的速度采用变频器控制，同时位置是通过激光测距来进行判断，因此设备运行非常平稳，同时停准位置精度很高。可以根据管理者的不同指令，将货物准确地送到指定位置。既能按指定的地址将巷道口入库输送机上的货物存入货架的货格内，完成入库作业；也可从指定货格中取出货物运至道巷口出库输送机上，完成出库作业。 库内的堆垛机具备一套完整的电气控制系统，以控制堆垛机的正常工作。设备电源来源于货架顶端或底端固定的滑触线，三相五线制，交流380V，50Hz。 堆垛机控制系统分三种工作方式，即手动、单机自动、联机自动。 手动方式：工作人员站在电气柜前的踏板上，可以操作堆垛机随意停在巷道内的任意位置。手动控制主要用于堆垛机调试阶段或自动控制出故障时应急使用； 单机自动方式：工作人员在操作面板上设定命令后，即可启动堆垛机，使其自动完成物品的存取工作； 联机自动：堆垛机接收管理机发给的命令，收到命令后，按命令自动进行作业。 有轨巷道堆垛机由金属结构（包括上、下横梁及立柱）、载货台、运行机构、起升机构、货叉机构、限速防坠装置、过载松绳装置、电气控制装置等部件组成。 1.1 金属结构 金属结构是堆垛机的主要承载构件之一，它由立柱、上横梁、下横梁三部分组成。 立柱是载货台垂直升降的支撑和走行部件，其两侧装有垂直导轨，以保证载货台平稳、灵活地升降；立柱上装有起升机构、过载松绳安全装置、限速防坠保护装置、载货台升降的上下极限限位开关等电气元件；动力电缆及控制电缆均通过立柱内腔。 上横梁由钢板焊接而成，它上部装有起升用的定滑轮和支撑堆垛机的上部导向轮组。钢丝绳通过这些滑轮及载货台上的动滑轮，使载货台能上升或下降。上横梁上还装有滑导线的集电装置。 下横梁由钢板和型材焊接而成，是堆垛机的主要支撑部件。下横梁上装有运行驱动车轮组、从动车轮组、下部水平轮组及夹轨器等装置。还装有红外通讯、电气控制柜及运行限位开关组等电气装置。 1.2 载货台 载货台是堆垛机存取货物的重要部件，载货台由垂直框架和水平框架焊接成直角形结构件。起升机构上出来的钢丝绳通过上横梁上的定滑轮、垂直框架上的动滑轮带动载货台沿起升轨道上下运动，完成运送货物任务。载货台装有货叉机构、起升滑轮装置、导向轮组、升降限位撞尺以及光电探测装置等。安装在载货台两侧的导向轮其轴为偏心轴，可通过旋转轴来调节导轮与导轨之间的间隙，以保证载货台的平稳运行和货叉的水平。 1.3 运行机构 运行机构是堆垛机水平运动的驱动机构。驱动单元采用德国SEW的电机减速机（还有部分采用的是德国DEMAG电机减速机），性能安全可靠。上横梁通过立柱连接于运行机构，并通过导向轮抱紧货架的天轨，从而实现了堆垛机在库内能沿着轨道行进，对货物进行存取和拣选作业。在运行机构上还安装了SICK的激光测距，保证了不同货位的停准精度。 1.4 起升结构 起升机构由SEW电机减速机（部分采用了德国DEMAG电机减速机）、卷筒及钢丝绳等组成。起升
