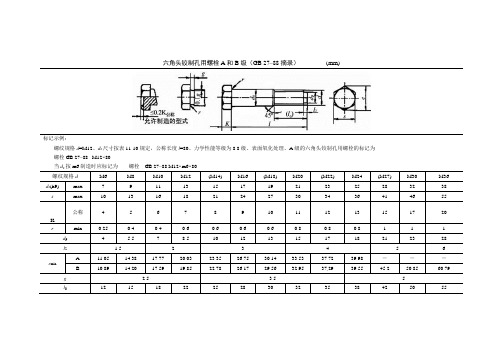

六角头铰制孔用螺栓A和B级（GB 27–88摘录） (mm)
标记示例：
螺纹规格d=M12、d s尺寸按表11-10规定，公称长度l=80、力学性能等级为8.8级、表面氧化处理、A级的六角头铰制孔用螺栓的标记为螺栓GB 27–88 M12×80
当d按m6制造时应标记为螺栓GB 27–88 M12×m6×80
注：1．技术条件见表11-9。
2．尽可能不采用括号内的规格。
3．根据使用要求，螺杆上无螺纹部分杆径（d s）允许m6、u8制造。
根据国标GB/T27-1988和GB/T28-1988规定，铰制孔螺栓铰制直径Ds一般按h9公差带来生产，但也可以按m6、u8公差带来生产，只是在按m6和u8公差带生产时产品规格要格外加注m6或u8：如：螺栓GB/T27-88 M16Xm6X60（要加m6字样，h9公差带生产的就是普通标注GB/T27-88 M16X60）
螺纹连接习题解答 11—1 一牵曳钩用2个M10的普通螺钉固定于机体上， 如图所示。已知接合面间的摩擦系数 f=0.15，螺栓材料为Q235、强度级别为4.6 级，装配时控制预紧力，试求螺栓组连接 允许的最大牵引力。 解题分析：本题是螺栓组受横向载荷作用的典型 例子．它是靠普通螺栓拧紧后在接合面间产生的摩擦力来传递横向外载荷F R。解题时，要先求出螺栓组所受的预紧力，然后，以连接的接合面不滑移作为计算准则，根据接合面的静力平衡条件反推出外载荷F R。 解题要点： （1）求预紧力F′： 由螺栓强度级别4.6级知σS =240MPa，查教材表11—5（a），取S=1.35，则许用拉应力： [σ]= σS/S =240/1.35 MPa=178 MPa ，查（GB196—86）M10螺纹小径d1=8.376mm 由教材式（11—13）： 1.3F′/（πd21/4）≤[σ] MPa 得： /（4×1.3）=178 ×π×8.3762/5.2 N F′=[σ]πd2 1 =7535 N （2）求牵引力F R： =7535×0.15×2×由式（11—25）得F R=F′fzm/K f
1/1.2N=1883.8 N （取K =1.2） f 11—2 一刚性凸缘联轴器用6个M10的铰制孔用螺栓（螺栓 GB27—88）连接，结构尺寸如图所示。两半联轴器材料为HT200，螺栓材料为Q235、性能等级5.6级。试求：（1）该螺栓组连接允许传递的最大转矩T max。（2）若传递的最大转矩T max不变，改用普通螺栓连接，试计算螺栓直径，并确定其公称长度，写出螺栓标记。（设两半联轴器间的摩擦系数f=0.16，可靠性系数K f=1.2）。 解题要点： （1）计算螺栓组连接允许传递的最大 转矩T max： 该铰制孔用精制螺栓连接所能传递 转矩大小受螺栓剪切强度和配合面 挤压强度的制约。因此，可先按螺栓剪 切强度来计算T max，然后较核配合面挤 压强度。也可按螺栓剪切强度和配合面挤压强度分别求出T max，取其值小者。本解按第一种方法计算 1）确定铰制孔用螺栓许用应力 由螺栓材料Q235、性能等级 5.6级知： σs300MPa 被连接件材料HT200 = σb500MPa、= = σb200MPa 。 （a）确定许用剪应力
紧固件的选用原则 选择紧固件时，应优先确定类别，再确定其品种和规格。 1. 确定类别 标准紧固件共分十二大类，选用时按紧固件的使用场合和其使用功能进行确定。 螺栓螺栓再机械制造中广泛应用于可拆连接，一般与螺母（通常再加上一个垫圈或两个垫圈）配套使用。 (2) 螺母螺母与螺栓相配使用。 螺钉螺钉通常是单独（有时加垫圈）使用，一般起紧固或紧定作用，应拧入机体的内螺纹。 (4) 螺柱螺柱多用于连接被连接件之一厚度大，需使用结构紧凑或因拆卸频繁而不宜采用螺栓连接的地方。螺柱一般为两端都带有螺纹（单头螺柱为单端带螺纹），通常将一头螺纹牢固拧入部件机体中，另一端与螺母相配，起连接和紧固的作用，但在很大程度上还具有定距的作用。 (5) 木螺钉木螺钉用于拧入木材，起连接或紧固作用。 自攻螺钉与自攻螺钉相配的工作螺孔不需预先攻丝，在拧入自攻螺钉的同时，使内螺纹成型。 (7) 垫圈垫圈放在螺栓、螺钉和螺母等的支承面与工件支承面之间使用，起防松和减小支承面应力的作用。 ⑻挡圈挡圈主要用来将零件在轴上或孔中定位、锁紧或止退。 (9) 销销通常用于定位，也可用于连接或锁定零件，还可作为安全装置中的过载剪断元件。 (10)铆钉铆钉一端有头部，且杆部无螺纹。使用时将杆部插入被连接件的孔内，然后将杆的端部铆紧，起连接或紧固作用。
在螺钉（或螺栓）上自由转动而不脱落。主要起紧固或紧定作用。 (12)其他主要包括焊钉等内容。 2．确定品种 (1) 品种的选择原则 ①从加工、装配的工作效率考虑，在同一机械或工程内，应尽量减少使用紧固件的品种； ②从经济考虑，应优先选用商品紧固件品种。 ③根据紧固件预期的使用要求，按型式、机械性能、精度和螺纹等方面确定选用品种。 (2) 型式 ①螺栓 a) 一般用途螺栓：品种很多，有六角头和方头之分。六角头螺栓应用最普通，按制造精度和产品质量分为A、B、C等产品等级，以A和B级应用最多，并且主要用于重要的、装配精度高以及受较大冲击、振动或变载荷的地方。六角头螺栓按其头部支承面积大小及安装位置尺寸，可分为六角头与大六角头两种；头部或螺杆有带孔的品种供需要锁紧时采用。方头螺栓的方头有较大的尺寸和受力表面，便于扳手口卡住或靠住其他零件起止转作用，常用在比较粗糙的结构上，有时也用于T型槽中，便于螺栓在槽中松动调整位置。见GB8、GB5780～5790等。 b) 铰制孔用螺栓：使用时将螺栓紧密镶入铰制孔内，以防止工件错位，见GB27等。 c) 转螺栓：有方颈、带榫之分，见GB12～15等； d) 特殊用途螺栓：包括T型槽用螺栓、活节螺栓和地脚螺栓。T型槽用螺栓多用于需经常拆开连接的地方；地脚螺栓用于水泥基础中固定机架或电机底座。见GB798、GB799等；
螺栓连接：用于连接两个较薄的零件。在被连接件上开有通孔， 插入螺栓后再螺栓的另一端拧上螺母。采用普通螺栓 的钉杆与孔之间有间隙，通孔的加工要求较低，结构 简单、装拆方便，应用广泛。采用铰制孔螺栓是（GB/T27），孔与螺杆常采用过渡配合如H7/m6,H7/n6。这种连接能精确固定被连接件的相对位置，适于承受横向载荷，但孔的加工精度要求较高，常采用配钻、铰(GB/T27-1998标准国家没有出过此标准，GB/T27-1988为目前最新标准，尺寸规格为M6~M48,长度为25mm~300mm,分A、B级，全称为六角绞制孔用螺栓，标记示例：螺栓GB27 M27X80 ds按m6制造时加标记m6:螺栓GB27 M27Xm6X80)。 双头螺栓连接：用于被连件之一较厚，不宜于用螺栓连接，较厚 的被连接件强度较差，又需要经常拆卸的场合。在厚 零件上作出螺纹孔，薄零件上作光孔，螺柱扭入螺纹 孔中，用螺母压紧薄件。在拆卸时，只需旋下螺母而不必拆下双头螺柱，可避免大型被连接件上的螺纹孔损坏。 螺钉连接：螺栓（或螺钉）直接扭入被连接件的螺纹孔中，不用 螺母。结构比双头螺柱简单、紧凑。用于两个连接件中 一个较厚，但不需要经常拆卸，以免螺纹孔损坏。 紧固螺钉连接：利用扭入零件螺纹孔中的螺纹末端顶住另一零件的表面或顶入另一零件上的凹坑中，以固定两个零件的相对位置。这种连接方式结构简单，有的可任意改变零件在周向和轴向的位置，便于调整，如电器开关旋钮的固定
机器螺钉：用于轻度要求不高，螺纹直径小于10mm,螺钉拧入机 体的场合。 螺钉头全部或局部沉入被连接件，这种结构多用于要求外表面平整光洁的场合。 自攻螺钉：用于连接强度要求不高的场合。被连接件可以使低碳 钢、塑料、有色金属制品或硬质木材，但一般应预先制 出低孔。若采用带钻头部分的自钻自攻螺钉，则不需预制底孔，用于有色金属，木材等。 木螺钉连接：一般用于木结构的连接。木质视其材质的硬度和木螺钉的长度，可以不预制或制出一定大小、深度的预制孔。 自攻紧螺钉连接：其螺纹为弧形三角截面，螺钉经表面淬硬，可 拧入金属材料的预制孔内，挤压形成内螺纹。 挤压形成的内螺纹比切制的提高强度30%以上。螺钉的最小抗拉强度为800MPa。 自攻锁紧螺纹有低拧紧力矩、高锁紧性能，已在家用电器、电工和汽车工业中大量使用。 紧固件、组合件连接：垫圈与外螺纹紧固件由标准件专业厂生产 后组装成套供应。我国于1988年发布了23个紧固件 组合件产品标准。这种连接件使用方便、省时、安全 可靠，常用于密集采用紧固件连接的场合。
中国第一重型机械集团公司标准 六角头铰制孔用螺栓 JB/ZQ 4316-2006代替JB/ZQ 4316-1997 中国第一重型机械集团公司2008-12-01批准 2008-12-31实施 机械性能等级：8.8 标记示例： 螺纹规格d=M 56、公称长度l=150mm 、性能等级为8.8级的六角头铰制孔用螺栓的标记： 螺栓M 56×150GB /T 4316-2006 1 返回总目录 返回分目录后退
JB/ZQ4316-2006 mm 螺纹规格d M56M64M72×6M80×6 b808590100 d s 公称58657582极限偏差 +0.021 +0.002 +0.025 +0.003 d g min55.762.772.779.7 max 5663 7380 e min93.56104.86116.16127.46 r min1111 max 1.15 1.15 1.15 1.15 s8595105115 v min56637076 X14151515 l 无螺纹杆部长度l s和夹紧长度l g及质量 l s l gmin (kg/ 1000个)l s l gmin (kg/ 1000个)l s l gmin (kg/ 1000个)l s l gmin (kg/ 1000个) 130 140 15034 44 54 50 60 70 4172 4379 4586 - 38 48 - 55 65 - 5846 6106 - - - - - - - - - - - - - - - - - - 160 170 18064 74 84 80 90 100 4793 5000 5207 58 68 78 75 85 95 6366 6626 6886 53 63 73 70 80 90 7463 8213 8963 - - 63 - - 80 - - 11399 190 20094 104 110 120 5414 5621 88 98 105 115 7146 7406 83 93 100 110 9713 10463 73 83 90 100 12291 13183 35 24.2 40 27.6 45 31.2 50 34.6 K K′min 注：1全部◣。 注：2螺纹公差6g。 注：3产品等级B级。 注：4可选择表中没有的长度，但个位数应尽量为0或5。注：5技术条件按JB/ZQ4316。2 返回总目录返回分目录后退

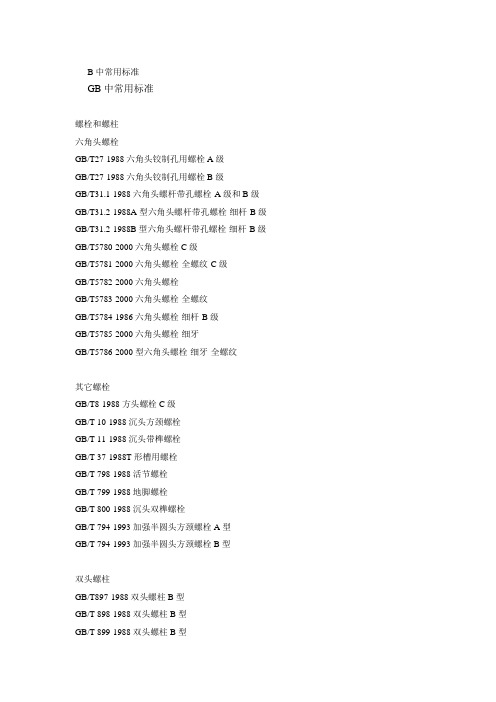

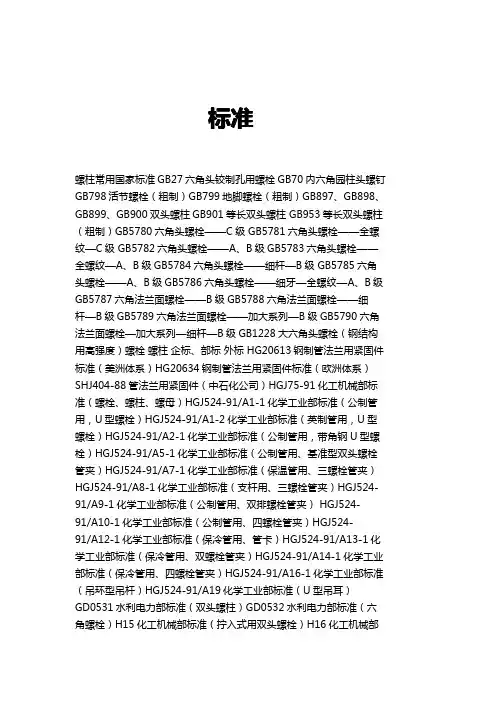

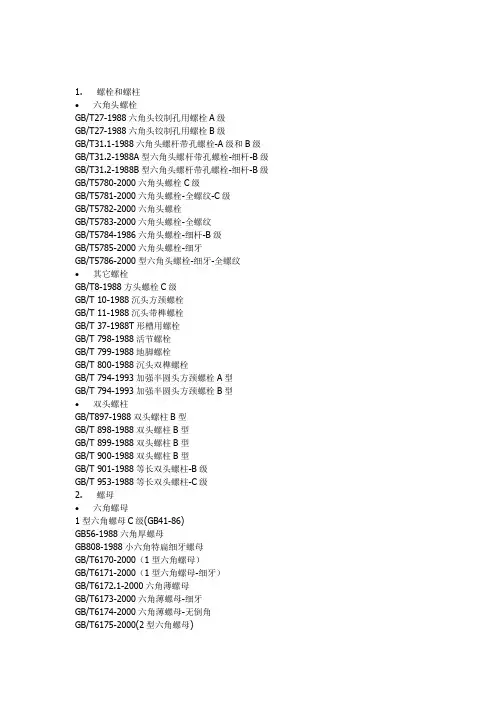

螺柱常用国家标准 GB27六角头铰制孔用螺栓 GB70内六角园柱头螺钉 GB798活节螺栓（粗制） GB799地脚螺栓（粗制） GB897、GB898、GB899、GB900双头螺柱 GB901等长双头螺柱GB953等长双头螺柱（粗制） GB5780六角头螺栓——C级 GB5781六角头螺栓——全螺纹—C级 GB5782六角头螺栓——A、B级 GB5783六角头螺栓——全螺纹—A、B级 GB5784六角头螺栓——细杆—B级 GB5785六角头螺栓——A、B级 GB5786六角头螺栓——细牙—全螺纹—A、B级 GB5787六角法兰面螺栓——B级 GB5788六角法兰面螺栓——细杆—B级 GB5789六角法兰面螺栓——加大系列—B级 GB5790六角法兰面螺栓—加大系列—细杆—B级 GB1228大六角头螺栓（钢结构用高强度） 螺母常用国家标准 GB41 Ⅰ型六角螺母——C级 GB6170 Ⅰ型六角螺母——A、B级 GB6171Ⅰ型六角螺母—细牙—A、B级 GB6172六角薄螺母——A、B级—倒角 GB6173六角薄螺母——细牙—A、B级 GB6174六角薄螺母——B级—无倒角 GB6175Ⅱ型六角螺母——A、B级 GB6176Ⅱ型六角螺母——细牙—A、B级 GB6177六角法兰面螺母—A级 GB56六角厚螺母 GB1229大六角螺母（钢结构用高强度） 螺栓螺柱企标、部标外标 HG20613钢制管法兰用紧固件标准（美洲体系） HG20634钢制管法兰用紧固件标准（欧洲体系） SHJ404-88管法兰用紧固件（中石化公司） HGJ75-91化工机械部标准（螺栓、螺柱、螺母） HGJ524-91/A1-1化学工业部标准（公制管用，U型螺栓）
中国瑞林工程技术有限公司 螺栓分类 1、按连接的受力方式，有普通的和有铰制孔用的.铰制孔用的螺栓要和孔的尺寸配合，用在受横向力时。 2、按头部形状有六角头的，圆头的，方形头的，沉头的，等等一般沉头用在要求连接后表面光滑没突起的地方，因为沉头可以拧到零件里。圆头也可以拧进零件里。方头的拧紧力可以大些，但是尺寸很大，六角头是最常用的。 另外为了满足安装后锁紧的需要，有头部有孔的，杆部有孔的，这些孔可以使螺栓受振动时不至松脱。 有的螺栓没螺纹的光杆要做细，叫细腰螺栓.这种螺栓有利于受变力的联结。 钢结构上有专用的高强度螺栓.头部会做大些.尺寸也有变化。 另外有特殊用处的：T形槽螺栓用，机床夹具上用的最多，形状特殊，头部两侧要切掉。地脚螺栓，用于机器和地面连接固定的，有很多种形状，U形螺栓等等。 还有焊接用的专用螺柱，一头有螺纹一头没，可以焊在零件上，另一边直接拧螺母 螺栓性能等级的含义 钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。例如： 性能等级4.6级的螺栓，其含义是： 1、螺栓材质公称抗拉强度达400MPa级； 2、螺栓材质的屈强比值为0.6； 3、螺栓材质的公称屈服强度达400×0.6=240MPa级 性能等级10.9级高强度螺栓，其材料经过热处理后，能达到： 1、螺栓材质公称抗拉强度达1000MPa级； 2、螺栓材质的屈强比值为0.9； 3、螺栓材质的公称屈服强度达1000×0.9=900MPa级 螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。 强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9GPa 10.9s的s表示钢结构
紧固件（标准件）的选用原则 选择紧固件时，应优先确定类别，再确定其品种和规格。 1. 确定类 标准紧固件共分十二大类，选用时按紧固件的使用场合和其使用功能进行确定。 (1) 螺栓 螺栓再机械制造中广泛应用于可拆连接，一般与螺母（通常再加上一个垫圈或两个垫圈）配套使 用。 (2) 螺母 螺母与螺栓相配使用。 (3) 螺钉 螺钉通常是单独（有时加垫圈）使用，一般起紧固或紧定作用，应拧入机体的内螺纹。 (4) 螺柱 螺柱多用于连接被连接件之一厚度大，需使用结构紧凑或因拆卸频繁而不宜采用螺栓连接的地 方。螺柱一般为两端都带有螺纹（单头螺柱为单端带螺纹） ，通常将一头螺纹牢固拧入部件机体中，另一端与 螺母相配，起连接和紧固的作用，但在很大程度上还具有定距的作用。 (5) 木螺钉 木螺钉用于拧入木材，起连接或紧固作用。 (6) 自攻螺钉 与自攻螺钉相配的工作螺孔不需预先攻丝，在拧入自攻螺钉的同时，使内螺纹成型。(7) 垫圈 垫圈放在螺栓、 螺钉和螺母等的支承面与工件支承面之间使用， 起防松和减小支承面应力的作用。 (8) 挡圈 挡圈主要用来将零件在轴上或孔中定位、锁紧或止退。 (9) 销 销通常用于定位，也可用于连接或锁定零件，还可作为安全装置中的过载剪断元件。 (10) 铆钉 铆钉一端有头部，且杆部无螺纹。使用时将杆部插入被连接件的孔内，然后将杆的端部铆紧，起 连接或紧固作用。
连接副 连接副即螺钉或螺栓或自攻螺钉和垫圈的组合。垫圈装于螺钉后，必须能在螺钉（或螺栓）上自 由转动而不脱落。主要起紧固或紧定作用。 (12) 其他 主要包括焊钉等内容。 2．确定品种 (1) 品种的选择原则 ①从加工、装配的工作效率考虑，在同一机械或工程内，应尽量减少使用紧固件的品种； ②从经济考虑，应优先选用商品紧固件品种。 ③根据紧固件预期的使用要求，按型式、机械性能、精度和螺纹等方面确定选用品种。 (2) 型式 ①螺栓 a) 一般用途螺栓：品种很多，有六角头和方头之分。六角头螺栓应用最普通，按制造精度和产品质量分为 A、B、C等产品等级，以A和B级应用最多，并且主要用于重要的、装配精度高以及受较大冲击、振动或变载荷的地方。六角头螺栓按其头部支承面积大小及安装位置尺寸，可分为六角头与大六角头两种；头部或螺杆有带孔的品种供需要锁紧时采用。方头螺栓的方头有较大的尺寸和受力表面，便于扳手口卡住或靠住其他零件起止转作用，常用在比较粗糙的结构上，有时也用于T型槽中，便于螺栓在槽中松动调整位置。见GB8、GB5780～5790等。 b)铰制孔用螺栓：使用时将螺栓紧密镶入铰制孔内，以防止工件错位，见GB27等。 c)止转螺栓： 有方颈、带榫之分，见GB12～15等； d) 特殊用途螺栓： 包括T型槽用螺栓、活节螺栓和地脚螺栓。T型槽用螺栓多用于需经常拆开连接的地方；地脚螺栓用于水泥基础中固定机架或电机底座。见GB798、GB799等； 钢结构用高强度螺栓连接副：一般用于建筑、桥梁、塔架、管道支架及起重机械等钢结构的摩擦型连接的场合，见GB3632等。 ②螺母 a) 一般用途螺母：品种很多，有六角螺母，方螺母等。六角螺母配合六角螺栓应用最普遍，按制造精度和产 品质量分为A、B、C级等产品等级。六角薄螺母在防松装置中用作副螺母，起锁紧作用，或用于螺纹连接副主要承受剪切力的地方。六角厚螺母多用于经常拆卸的连接中。方螺母与方头螺栓配用，扳手卡住不易打滑，多用于粗糙、简单的结构。见GB41、GB6170～6177等；b) 开槽螺母：主要指六角开槽螺母，即在六角螺母上方加工出槽。它与螺杆带孔螺栓和开口销配合使用，以防止螺栓与螺母相对转动，见GB6178～6181等； c) 锁紧螺母：指具有锁紧功能的螺母，有尼龙嵌件六角锁紧螺母和全金属六角锁紧螺母等。六角尼龙圈锁紧螺母具有非常可靠的防松能力，在使用温度-60～+100℃和一定的介质条件下，具有不损坏螺栓及被连接件和可以频繁装卸等有点。见GB889、GB6182～6187等； d) 特殊用途螺母：如蝶形螺母、盖形螺母、滚花螺母和嵌装螺母等。蝶形螺母一般不用工具即可拆装，通常用于需经常拆开和受力不大的地方；盖形螺母用在端部螺扣需要罩盖的地方。见GB62、GB63、GB802、GB923、GB806、GB807、GB809等。
