广
东
省
地
方
标
准
DB44
DB44/T 975-2011
广东省环境保护厅
广东省质量技术监督局
发布
ICS 13.140 A14
目次
前言 (Ⅱ)
1 范围 (1)
2 规范性引用文件 (1)
3 术语和定义 (1)
4 系统 (2)
4.1系统要求 (2)
4.2主要性能指标 (2)
4.3主要功能指标 (3)
4.4通讯协议与方式 (3)
5 安装 (4)
5.1开箱检验 (4)
5.2安装条件 (4)
5.3安装要求 (4)
5.4安装程序 (4)
5.5安装实施 (6)
6 系统验收 (7)
6.1验收条件 (7)
6.2验收实施 (7)
6.3验收要求 (8)
7 系统运行与维护 (8)
7.1要求 (8)
7.2实施 (8)
附录A（资料性附录）环境噪声自动监测系统通用技术验收检查表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９ 附录Ｂ（资料性附录）环境噪声自动监测系统资料检查表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１０ 附录Ｃ（资料性附录）环境噪声自动监测系统主控项目验收表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１ 附录D（资料性附录）环境噪声自动监测系统一般项目验收表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１２ 附录E（资料性附录）环境噪声自动监测系统维护巡查表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１３
前言
为贯彻执行《中华人民共和国环境保护法》、《中华人民共和国噪声污染防治法》和广东省地方标准《环境噪声自动监测技术规范》(DB44/T 753—2010)，防治环境噪声污染，改善环境质量，推动我省环境噪声自动监测技术不断发展，制定本标准。
本标准按GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则进行编制。
本标准为首次发布。
本标准由广东省环境保护厅提出。
本标准负责起草单位：东莞市环境保护监测站、广东省环境监测中心、
佛山市环境监测中心站、深圳市环境监测中心站。
本标准主要起草人：吴对林、张远东、李美敏、钟丽琼、刘永定、黄云生、方洪波、胡荣光、
张国婓、万开、陈丽华、张娟、郭键峰、郑丽琴、张明棣、刘伟、夏昊、梁家权、蔡瑜瑄、
何海敬、吕伟超、谢宏琴、郑郁明。
本标准的附录A、附录B、附录C、附录D、附录E为资料性附录。
本标准广东省环境保护厅和广东省质量技术监督局2011年12月30日批准。
本标准自2012年04月01日起实施。
本标准由广东省环境保护厅解释。
环境噪声自动监测系统安装、验收、运行与维护技术规范
1范围
本标准规定了环境噪声自动监测系统安装、验收、运行与维护的技术要求。
本标准适用于对环境噪声自动监测系统进行安装、验收、运行与维护的活动。
2规范性引用文件
下列标准、规范和文件中所含条文，在本规范被引用即构成本规范的条文；当被引用标准、规范和文件被修订时，应使用其最新版本；凡是不注日期的引用文件，其有效版本适用于本规范。
GB 3096 声环境质量标准
GB 50093 自动化仪表工程施工及验收规范
GB 50131 自动化仪表工程施工质量验收规范
GB 50169 电气装置安装工程接地装置施工及验收规范
GB 50258 电气装置安装工程1kv及以下配线工程施工及验收规范
GB/T3785.1电声学.声级计.第1部分:规范
HJ/T 418 环境信息系统集成技术规范
HJ/T 419 环境数据库设计与运行管理规范
HJ/T 212 污染源在线自动监控（监测）系统数据传输标准
HJ/T 352 环境污染源自动监控信息传输、交换技术规范
JJG 188 声级计检定规程
JJG 778 噪声统计分析仪检定规程
DB44/T 753 广东省地方标准《环境噪声自动监测技术规范》
3术语和定义
下列术语和定义适用于本标准。
3.1
环境噪声自动监测系统automatic environmental noise monitoring system
利用传感、通讯、计算机、机电、信息等技术，对声环境状态进行实时在线监测及数据处理的综合性网络。系统一般由噪声监测单元（监测子站）、通讯网络、数据管理软件、中心控制室等部分组成。
环境噪声自动监测系统以下简称系统。
3.2
监测子站branch monitoring station
安装了环境自动监测(控)和数据采集设备的现场监测单元。
3.3
中心控制室central controlling room
集成计算机技术、网络技术、通信技术和数据库管理技术于一体，对各子站监测数据和仪器工作状态信息进行存储和处理、报告生成、信息发布等过程控制的工作平台。
3.4
环境噪声手工监测 manual environmental noise monitoring
在监测点位由技术人员用手持噪声计采集一定时段的环境噪声的过程。
3.5
自动监测仪器性能审核check of automatic monitoring instrument performance
对自动监测仪器进行精密度和准确度的审核过程。
3.6
预防性检修preventive fault inspection and fixing
在规定的时间对系统正在运行的仪器设备进行预防故障发生的检查和维修。
3.7
主控项目 dominant item
对监测结果（质量）起决定性作用的检验项目。
3.8
一般项目 general item
除主控项目以外的检验项目。
4系统
4.1系统要求
系统的具体要求参照DB44/T753附录B的相关内容。
4.2主要性能指标
序 号 项 目 主 要 性 能 指 标
1 准确度 符合JJG 778、GB/T3785.1或 JJG 188的要求
2 监测参数 L eq, L max , L min ,L d，L n，L dn，L10，L50，L90,sd等
3 量程范围 30～130 dB(A)
4 灵敏度 符合JJG 778、GB/T3785.1或 JJG 188的要求
5 频率范围 符合JJG 778、GB/T3785.1或 JJG 188的要求
6 指向性 全方向
7 时间误差（主机） 24h内误差≤0.1s
8 气象单元 风速 测量范围 0～50m/s 准确度 ±1m/s
9 气象单元 风向 测量范围 0～360° 准确度 ±7°
10 气象单元 温度 测量范围 -50℃～50℃ 准确度 ±0.5℃
11 气象单元 湿度 测量范围 0～100% 准确度 ±10%
12 气象单元 气压 测量范围 60～ 110kpa 准确度 ±0.1kpa
13 气象单元 降水 测量范围 0～200mm/h 准确度 ≤4%
14 车流总量 具备自动测量功能
15 平均车速 测量范围 0～120 km/h 准确度 ≤2%
16 车型长度 测量范围 3～30米/辆 准确度 ≤2%
17 平均无故障连续运行时间
（MTBF） ①
≥10000 h/次
18 系统带电硬件绝缘电阻 ≥5MΩ
19 系统硬件设备接地电阻 ≤4Ω
注①： 平均无故障连续运行时间：指系统在监测期间的总运行时间（小时）与发生故障次数（次）的比值，以“MTBF”表示，单位为：h/次。
4.3主要功能指标
序 号 功 能 基 本 要 求
1 传声器自动校准 误差: ±0.5 dB， 1000Hz±1%（电信号） 每天至少校准1次。
2 时钟自动校准 系统各子站时间误差小于2s.
3 子站工作状态监测 子站供电状态AC220V±10% ， 蓄电池供电时间大于24h，仪表工作状态，数据采集仪获取率＞95%/h。
4 仪表计权设置 频率计权（A，C，Z）设置与切换； 时间计权（快、慢挡）设置与切换。
5 断电保护 服务器数据保护时间大于15min，服务器恢复时间小于5min；子站数据保护时间大于5min，恢复时间小于2min。
6 状态识别与报警 系统断电、通讯中断、子站开门、数据异常、设备故障等现象发生时能识别与报警。
7 系统数据处理 瞬时数据、图谱显示、传输、检索、查询、下载、备份等，参照标准HJ/T 419 附录。数据异常、设备故障等现象发生时，数据应能完整自动保存。
8 事件录音与回放 阈值范围30dB～130dB， 录音时间10s～30s/次 ， 录音时间不小于2h 。
9 系统的扩展 参照HJ/T418第4章。
4.4通讯协议与方式
4.4.1 中心控制室对监测子站通讯协议要符合HJ/T 212的规定，中心控制室对上一层管理中心的数据交换要符合HJ/T 352的规定。
4.4.2无线传输方式
通过 GPRS、CDMA 等与上位机通讯，其数据采集传输仪应能通过串行口与任何标准透明的无线传输模块连接。
4.4.3 以太网方式
直接通过局域网或 internet 与上位机通讯。
4.4.4 有线方式
通过电话线、ISDN 或 ASDL 方式与上位机通讯。
5安装
5.1开箱检验(见附录A)
5.1.1 仪器设备安装前要进行开箱检验，检验后要编制检验报告。
5.1.2 检查设备包装及仪器设备有无破损，有无明显缺陷，型号、数量应与设备清单一致。
5.1.3 检查技术资料，应有安装图纸、使用说明书、合格证书、保修卡、检定报告等。
5.1.4 仪器设备应在明显位置标示仪器的名称、型号、出厂编号、制造厂名、出厂日期等，仪器设备应具有标志或 CPA标志及相应的编号。
5.1.5 检验方法：检查、核对。
5.2安装条件
5.2.1 系统设备及配套器件已完成开箱检查并符合要求。
5.2.2 子站选址、安装应符合标准DB44/T 753和国家相关技术规定，并满足以下条件：
a) 监测点位的设置符合优化布点的要求;
b) 周围环境状况相对稳定，有安全和防抗干扰措施;
c) 设置气象仪器的子站站点，其地理位置能满足气象参数测量的要求;
d) 设置车流量监测单元地理位置应满足车流量等参数测量的要求。
5.2.3 承担安装与仪器设备性能、功能检验的单位与人员要具备相应的资质。
5.2.4 测试用的仪器设备性能指标满足本标准4.2、4.3相关要求，并在检定有效期内。
5.3安装要求
5.3.1 仪器设备性能指标测试要符合本标准4.2和DB44/T 753的相关要求。
5.3.2 子站功能指标测试要符合本标准4.3和DB44/T 753的相关要求。
5.4安装程序
环境噪声自动监测系统安装流程图(见图1)。
图1 环境噪声自动监测系统安装流程图
5.5 安装实施
5.5.1 子站基础施工
子站基础施工应符合GB50093的相关要求。
5.5.2 子站设备安装
严格按照安装说明书和国家相关标准规范施工。
受到外界干扰影响仪器设备性能稳定时，要有子站支架及仪器的防护措施。
5.5.3 子站设备检验与测试
5.5.3.1 检验
a) 子站仪器设备安装牢固可靠，防护箱门与校准翻转支架运转灵活、无卡滞现象；
b) 传声器有防雨、防风和防鸟停措施；
c) 传声器离地面的高度大于4m，传声器离建筑物墙壁、屋顶等支撑物反射面的距离大于2 m，传声器周围水平面应保证270°以上的捕集空间，如果传声器一边靠近建筑物，周围水平面应有180°以上的自由空间；
d) 机柜的垂直度的偏差应小于3mm/m，水平度的偏差应小于3mm/m；
e) 检验方法：观感检查，用钢尺、水平尺检查。
5.5.3.2 测试准备
环境温度：-10℃～50℃，相对湿度5%～95%；
依据仪器设备使用说明书的要求完成相关设置；
通电预热时间不少于30min。
5.5.3.3 性能、功能指标测试
a) 子站通电后能实现仪器设备所具有主要的性能、功能指标；
b) 气象、车流量监测单元的性能指标测试要符合国家相关标准和规范的要求；
c) 用接地电阻测试仪测量仪器设备接地电阻应不大于4?；
d) 用500V兆欧表测量子站带电硬件绝缘电阻大于5MΩ。
e) 检验方法：观感检查、仪器检查。
5.5.4 中心控制室软硬件调试
5.5.4.1 中心控制室软硬件安装符合设计文件的要求。
5.5.4.2 在完成设备的安装、调试后，对应用软件进行测试，连续、正常运行时间应大于72h。
5.5.4.3 系统性能、功能测试符合本标准4.2、4.3和标准HJ/T 418、HJ/T 419的相关要求。
5.5.4.4 通信稳定性、数据有效性、数据传输、数据安全等要满足标准HJ/T 212和 HJ/T 352的相关要求。
5.5.4.5 联网运行稳定，正常连续运行时间应大于60d。
5.5.5 系统联网测试
5.5.5.1 状态识别与报警功能测试
在子站监测现场人为制造超标噪声，中心控制室能将超标数据实时显示、标识和报警。人为制造子站设备故障，如通讯中断、设备断路等，中心控制室应立刻显示故障信息，并进行事件标识与记录，故障短信提醒等。
5.5.5.2 事件录音保存与回放功能测试
在中心控制室，查询刚完成的异常状态识别与报警功能测试中的超标噪声情况。
5.5.5.3 断电保护功能测试
人为切断子站外部电源，中心控制室应立刻显示断电报警并予记录；外部电源恢复供电后，中心控制室应实时显示电源恢复正常，服务器应能自动补齐断电期间的监测数据。
5.5.5.4 时钟自动校准功能测试
随机选择某个子站、在中心控制室手动设置其时钟，结果应符合本标准4.3的相关规定。
5.5.5.5 传声器自动校准功能测试
随机选择某个子站、在中心控制室手动设置其传声器自动校准，测试方法及结果符合本标准4.3的相关指标。
5.5.5.6 数据传输处理功能测试
在中心控制室随机选择若干测点、或按照不同时段和噪声类型进行数据传输、查询及统计分析，可生成相关报表；在中心控制室可手动查询校准、自检、停电和复电等运行日志。
5.5.5.7 通讯性能测试
在中心控制室人为切断通讯线路72h，子站要能保存72h内的监测数据；在中心控制室人为切断通讯线路3次，每次切断30min、接通30min，能保证监测数据的完整性，符合本标准4.3的相关规定。
5.5.5.8 安全性能测试
a) 系统应具有人身安全与仪器安全防护功能，漏电、过载、过压等保护装置能正常工作；
b) 在子站监测现场人为制造（如强行撬门等）破坏状况，中心控制室能及时报警；
c) 网络和数据的安全测试应符合HJ/T418的相关要求；
d) 系统带电硬件绝缘电阻与设备接地电阻测试，参见5.5.3.3 c）和d）。
5.5.6 系统试运行
根据DB44/T 753中8.3的要求进行系统试运行。
6系统验收
6.1验收条件
6.1.1 系统安装、测试等工作已全部完成。
6.1.2 系统连续、正常试运行时间已大于60d。
6.1.3 验收所需资料（开箱检验报告、安装调试报告、测试报告和试运行报告等）基本齐全。
6.2验收实施
6.2.1 资料检查
验收资料齐全，内容完整，符合本标准和DB44/T 753中的相关要求（见附录A、附录B）。
6.2.2 现场检查
随机抽检子站和系统其它部件，其性能指标和功能应符合本标准4.2、4.3的相关要求（见附录C、
附录D）。
6.3验收要求
6.3.1 验收结果分为合格与不合格。
6.3.2 主控项目检查只要有一项不合格的就为系统验收不合格（见附录C）；资料检查、一般项目检查只要有两项不合格的就为系统验收不合格（见附录B、附录D）。
7系统运行与维护
7.1要求
依据本标准要求，验收合格后方可正式运行。
7.2实施
7.2.1 质量保证和质量控制（QA/QC）
7.2.1.1 有足够的备品、备件及备用仪器，并定期进行清点，根据实际需要进行增购，以不断调整和补充存储数量。
7.2.1.2 每日检查各子站的运行状况。特殊天气（如雷电，大雨，强风等）过后，要对各子站进行巡查（或进行仪器校准），确保系统正常运行。
7.2.1.3 每月至少进行一次系统运行状况与子站远程检查。
7.2.1.4 每季度对子站进行一次巡检与传声器手工校准（见附录E）。
7.2.1.5 仪器出现故障经检修与维护后，要重新对仪器进行校准。
7.2.1.6 仪器设备每年至少进行一次性能审核和预防性检修。
7.2.1.7 声级传声器每年送有资质机构检定一次。
7.2.1.8 气象单元定期要送有资质的机构校验。
7.2.1.9 每日检查中心控制室与各子站的数据传输状况是否正常。
7.2.1.10 定期做好监测数据备份。
7.2.2 做好系统相关各项工作记录，建立监测设备、系统运行档案（见附录E）。
7.2.3 建立岗位责任制，操作人员经培训考核合格，持证上岗。
附录A
(资料性附录)
环境噪声自动监测系统通用技术验收检查表
检查
项目
检 查 结 果
外观及结构Ａ.仪器名称 □对 □错I.功能健、旋钮□灵活 □不灵活 Ｂ.型 号 □对 □错J.显示屏 □好 □坏
Ｃ.制造厂名 □对 □错K.外 壳 □好 □坏
Ｄ.厂 址 □对 □错L.接插件 □牢固 □不牢固 Ｅ.执行标准编号 □有 □无M.备用附件 □齐全 □不齐全 Ｆ.出厂编号 □有 □无N.整机结构 □完整 □不完整 Ｇ.出厂日期 □有 □无O.联接电缆 □牢固 □脱落
Ｈ.标志
或 CPA标志
□有 □无P.检定标记 □有 □无
Q.外观
□无缺陷
□有缺陷
□凹凸不平 □破损 □破裂 □断裂 □刮花 □掉漆
□残缺不全 □修补 □代换 □老化 □生锈 □翻新
□缺件 □其它
各部件通电检查1 显示屏 □异常 □正常
2 传感器 □异常 □正常
3 气象单元 风速 □异常 □正常
4 气象单元 风向 □异常 □正常
5 气象单元 温度 □异常 □正常
6 气象单元 湿度 □异常 □正常
7 气象单元 气压 □异常 □正常
8 气象单元 降水 □异常 □正常
9 子站箱体 □异常 □正常
10 通电检查 □异常 □正常
结
论
操作员 核验员 主 管 日 期 日 期 日 期
附录B
(资料性附录)
环境噪声自动监测系统资料检查表
序号 文 件 名 称 结 果
1 购置仪器设备报告 □有 □无
2 政府、上级主管部门批复文件 □有 □无
3 仪器设备招标文件及附属件 □有 □无
4 监测仪器设备的选型、采购情况 □有 □无
5 订货合同 □有 □无
6 仪器使用和软件应用说明书 □有 □无
7 检定证书 □有 □无
8 仪器产品合格证 □有 □无
9 安装说明书（图纸） □有 □无
10 保修卡 □有 □无
11 仪器开箱验收工作报告 □有 □无
12 仪器设备调试报告 □有 □无
13 系统试运行报告 □有 □无
14 操作人员上岗证 □有 □无 验收结论：
核验员 专 家 组 长 日 期 日 期 日 期
附录C
(资料性附录)
环境噪声自动监测系统主控项目验收表
地区名称： 市
序号主控项目技术要求检验结果
1 准确度符合JJG 778、GB/T3785.1或 JJG 188的要求 □合格□不合格
2 监测参数L eq, L max , L min ,L d，L n，L dn，L10，L50，L90,sd等 □合格□不合格
3 量程范围 30～130 dB(A) □合格□不合格
4 灵敏度符合JJG 778、GB/T3785.1或 JJG 188的要求□合格□不合格
5 频率范围符合JJG 778、GB/T3785.1或 JJG 188的要求□合格□不合格
6 指向性全方向□合格□不合格
7 时间误差（主机） 24h内误差≤0.1s □合格□不合格
8 传声器自动校准误差: ±0.5 dB， 1000Hz±1%（电信号）
每天至少校准1次。
□合格□不合格
9 时钟自动校准系统各子站时间误差小于2s. □合格□不合格
10 仪表计权设置频率计权（A，C，Z）设置与切换；
时间计权（快、慢挡）设置与切换。
□合格□不合格
11 断电保护服务器数据保护时间大于15min，服务器恢复时间
小于5min；子站数据保护时间大于5min，恢复时
间小于2min。
□合格□不合格
12 状态识别与报警系统断电、通讯中断、子站开门、设备故障等现
象发生时，能识别与报警。
□合格□不合格
13 系统数据处理瞬时数据、图谱显示、传输、检索、查询、下载、
备份等。参照标准HJ/T419 附录。数据异常、设
备故障等现象发生时，数据应能完整自动保存。
□合格□不合格
验收结论：
核验员 专 家 组 长 日 期 日 期 日 期
附录D
(资料性附录)
环境噪声自动监测系统一般项目验收表
地区名称： 市
序号一般项目技术要求检验结果
1 子站仪器设备外观 □合格 □不合格
2 完整性 □合格 □不合格
3 气
象
单
元
风速 测量范围 0～50m/s 准确度 ±1m/s □合格 □不合格风向 测量范围 0～360° 准确度 ±7° □合格 □不合格温度 测量范围 -50℃～50℃ 准确度 ±0.5℃ □合格 □不合格湿度 测量范围 0～100% 准确度 ±10% □合格 □不合格气压 测量范围60～ 110kpa 准确度 ±0.1kpa □合格 □不合格降水 测量范围0～200mm/h 准确度 ≤4% □合格 □不合格
4 车流总量 具备自动测量功能 □合格 □不合格
5 平均车速 测量范围0～120km/h 准确度 ≤2% □合格 □不合格
6 车型长度 测量范围3～30米/辆 准确度 ≤2% □合格 □不合格
7 平均无故障连续
运行时间
≥10000 h/次 □合格 □不合格
8 系统带电硬件绝缘电阻 ≥5MΩ □合格 □不合格
9 系统硬件设备接地电阻 ≤4Ω □合格 □不合格
10 子站工作状态监测 子站供电状态AC220V±10%
蓄电池状态DC12V±2V
仪表工作状态，数据采集仪获取率>95%/h
□合格 □不合格
11 事件录音与回放 阈值范围30dB～130dB， 录音时间10s～
30s/次 ，录音时间不小于2h 。
□合格 □不合格
12 系统扩展功能 参照HJ/T418第4章。 □合格 □不合格
13 数据保存容量 子站至少保存连续两个季度以上原始数据 □合格 □不合格
14 通讯稳定性 □合格 □不合格
15 技术档案 □合格 □不合格 验收结论：
核验员 专 家 组 长
日 期 日 期 日 期
附录E
(资料性附录)
环境噪声自动监测系统维护巡检表 子站名称： 编号：
器件检查检 查 项 目 检 查 结 果备 注
1系统完整性 □不完整 □完整
2受外力影响 □有影响 □无影响
3交流供电 □异常 □正常 电压： V 4显示屏 □异常 □正常
5气象单元 风速 □异常 □正常
6气象单元 风向 □异常 □正常
7气象单元 温度 □异常 □正常 温度： ℃ 8气象单元 湿度 □异常 □正常 湿度： % 9气象单元 气压 □异常 □正常 气压： kpa 10气象单元 降水 □异常 □正常
11桅杆（校准翻转支架）□异常 □正常
12子站箱体 □异常 □正常
13通信系统 □异常 □正常
14 传声器 □异常 □正常
异
常
情
况
处
理
结
论
天气状况：（以白天为主要特征）
操作员 核验员 主 管 日 期 日 期 日 期
5 系统引用标准 《卷烟厂设计规范》YC009-93 《环境空气质量标准》GB3095-1996 《工作场所空气中有害物质监测的采样规范》GBZ159－2004 《工业企业厂界环境噪声排放标准》GB12348-2008 《作业场所空气中粉尘测定方法》GB5748-85 《电气设备安全设计导则》 GB 4064-8 《电子计算机机房设计规范》GB50174-93 《工业企业通讯设计规范》GBJ42-81 《工业企业通信接地设计规范》（GBJ79-85） 《智能建筑设计标准》（JB/T50314-2000） 《工业自动化仪表工程施工及验收规范》GBJ93-86 《自动化仪表工程施工及验收规范》GB 50093-2002 《建筑智能化系统工程设计管理暂行规定》(建设部1997-290) 《建设领域计算机软件工程技术规范》（JGJ/T90-92） 《软件工程国家标准》GTB856 《信息技术互连国际标准》ISO/IEC11801-95 《工业计算机监控系统抗干扰技术规范》（CECS81：96） 《工业企业通信接地设计规范》（GBJ79-85） 对国家有关电气、安全、消防、防爆、防雷、防静电、环境等强制性标准和国家规范、地方规程、法规，满足其要求。上述主要引用的技术标准、国家规范、行业规范若内容中不为最新版本，按最新版本采用。 1 环境监测行业规范 1.1 噪声 工业企业厂界噪声，是指在工业生产活动中使用固定的设备时产生的干扰周
围生活环境的声音。按照《中华人民共和国环境噪声污染防治法》规定，在城市范围内向周围生活环境排放工业噪声的，应当符合国家规定的《工业企业厂界环境噪声排放标准》。工业噪声主要来自机器和高速设备, 如: 电气设备的噪声來自变压器和电动机；加热通风设备的噪声來自喷出口、旋涡、风扇及其他运动部件。一般电子工业和轻工业的噪声在90 分贝以下, 纺织厂噪声在90-100分贝之间；机械工业噪声在80-100 分贝；凿岩机、大型球磨机达120分贝；风铲、风铆、大型鼓风机在120分贝以上。烟厂是典型的固定设备噪声源，做好噪声监测工作对周边环境保护，作业人员劳动保护至关重要。 环境噪声污染是一种能量污染,具有瞬时性和空间分布上的不连续性,只有采用多点抽样法测量且尽量提高监测频次,才能较真实的反映一个区域的噪声平均污染水平。目前,我国大多数噪声监测都沿用一年监测若干频次和时段的手工监测方法。伴随着科学技术的进步,开展在线自动噪声监测已成为噪声监测的发展必然趋势。环境噪声自动监测系统有着无须人员值守, 二十四小时连续运行的特点,极大地解决了当前噪声监测耗时、费力、代表性差等问题。为环境噪声执法、评价和治理提供及时、可靠、有效的依据,为城市实施安静工程提供了及时的、准确的环境噪声监测手段,对推动环保领域的技术进步和科技发展具有十分重要的现实意义。 噪声自动监测系统的应用对掌握厂房的劳动环境状况，及时发现问题并采取保护措施有着重要意义。同时在厂界布点的噪声自动监测系统，对噪声污染向社会生活区域排放实行实时监控，是作为企业公民社会责任的高度体现，具有重大的积极的社会意义。 1.1.1 《工业企业噪声卫生标准》（试行草案） 第1条，为了贯彻安全生产和“预防为主”的方针, 防止工业企业噪声的危害, 保障工人身体健康, 促进工业生产建设的发展, 特制订本标准。 第2条，本标准适用于工业企业的生产车间或作业场所（脉冲声除外）。 第3条，本标准由各级人民政府卫生、劳动保护主管部门监督执行。 第4条，本标准由中华人民共和国卫生部,和国家劳动总局负责解释。 第5条，工业企业的生产车间和作业场所的工作地点的噪声标准为85分贝（A）。现有工业企业经过努力暂时达不到标准时, 可适当放宽, 但不得超过90分贝（A）。
环境监测方案标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
山东汇能新材料科技股份有限公司 环境监测方案 （一）监测目的 及时、准确、全面地反映公司污染治理设施运行情况，为环境管理、环境污染防治提供依据，确保废气、废水、噪声等污染物达标排放。 （二）监测依据 依据《中华人民共和国环境保护法》（2015年1月1日起施行）、《中华人民共和国大气污染防治法》（主席令第三十一号）、《中华人民共和国水污染防治法》（2017 年6月27第二次修订）、《工业污染源监测管理办法（暂行）》等相关规定，结合公司生产工艺过程及污染治理设施运行情况和公司环评中环境监测管理要求等内容，制定本监测方案。 （三）监测范围 定期对公司废气、废水、地下水、噪声等污染物排放状况进行监测。 （四）监测要求 1. 废气监测 监测项目：厂界无组织：氨、硫化氢、苯、甲苯、二甲苯、臭气、甲醇；有组织：二氧化硫、氮氧化物、颗粒物。 监测频次：每季度监测一次。 监测点位：无组织废气监测——厂界四周。 监测方法：委托淄博圆通环境检测有限公司监测。 2. 废水、地下水监测
监测项目：送往达斯玛特污水处理公司的废水：pH、COD Cr 、NH 3 -N 监测点位：污水处理站清水池。 监测频次：每日监测。 监测方法：公司自行监测。 监测项目：地下水：PH、氨氮、硝酸盐、亚硝酸盐、硫酸盐、高锰酸盐指数、总硬度、氯化物。 监测点位：地下水取样口。 监测频次：每季度监测一次。 监测方法：委托淄博圆通环境检测有限公司监测。 3. 噪声监测 监测项目：对公司厂界昼间、夜间噪声进行监测。 监测频次：按照GB12348-2008工业企业厂界环境噪声排放标准执行。每季度监测一次。 监测点位：四周厂界外一米。 监测方法：委托淄博圆通环境检测有限公司监测。 山东汇能新材料科技股份有限公司 2017-12-28
数据采集模块（AWA6218S_C）使用说明书 杭州爱华仪器有限公司 2009年2月
一、概述 AW A6218S_C是一个数据采集模块，可以全天候对声级计的数据进行采集。整个监测系统采用模块化设计，使用维护方便，可靠性高，适用于环境保护、工厂企业、科研院所等部门使用。 二、主要性能 使用环境：温度：-10℃~50℃，相对温度：＜90%（＋40℃时） 1．可以从噪声统计分析仪中取数据并进行统计分析。 2．积分测量时间1分到1小进可以任意设置，缺省为10min。 3．最多可以存贮1280组数据和12小时的瞬时声级。 4. 测量指标：L eq，L5，L10，L50，L90，L95、SD、L max、L min，测量日期。 5．可以外接MODEM或GPRS模块 6．板上看门狗，永不死机。 7．板上自带日历时钟。 三、模块接口 1，采集及控制单元 DB9口（孔）:（用于读取声级数据） 1 电源:+5V 2 串行接收 3 串行发送 4 NC 5 电源地 6 NC 7 NC 8 NC 9 NC DB9口（针）:（用于远距离传输） 1 NC 2串行接收 3串行发送 4 NC 5电源地 6 NC 7 NC 8 NC 9 NC
四、数据读起和保存 1、RS－232接口（DB9孔） 波特率：9600 数据位数：8位 停止位数：1位 奇偶校检：无 发送指令：1CH，声级计返回数据，两字节低字节在前，高字节在后，比如返回的是47H 02H，相当以0x0247 ,表示的声压级为0x0247/10 = 58.3。 2、数据保存 保存43200个单一的等效值，从存储器的0x0000地址开始，两个字节一个结果，高字节在前，低字节在后，如果保存的是02H 47H 相当以0x0247，表示的声压级为0x0247/10 = 58.3。 保存1280组数据统计数据。 五、供电 电源输入：DC 6V~10V，红线为正，黑线为负。 六、控制协议 数据采集及控制单元具有RS－232接口（DB9针），在此接口上可直接联上GPRS或CDMA等，联通后向数据采集及控制单元写入不同的控制命令可以得到不同的功能。 数据采集及控制单元的RS－232接口（DB9针）的数据格式 波特率：9600 数据位数：8位 停止位数：1位 奇偶校检：无 数据采集及控制单元的控制命令格式 1．瞬时声级．时钟等的查看 向数据采集及控制单元（以下简称单元）写入1CH,01H（十六进制）两字节，单元回送十二个字节的二进制数据。第一字节为瞬时声级的高位(BCD码)，第二字节为瞬时声级的低位（BCD码）：瞬时声级＝第一字节＊10+第二字节／10（dB）。第三字节为年位的低两位，采用BCD码，第四字节为月（BCD码），第五字节为日（BCD码），第六字节为时（BCD码），第七字节为分（BCD码），第八字节为秒（BCD码）。第9到12字节暂时没用。 例：向单元发1CH，01H后，收到07H,25H,02H,07H,10H,16H,03H,04H,00H,0 0H,00H,00H 则：瞬时声级＝7*10+25/10=72.5dB 日历时钟为：2002年7月10号16：03：04 2．时钟的设定 向单元写入1CH05H后再写入7个字节的数据可以修改时钟，写入的数据采用BCD
噪声环境监测报告 专业班级：资环系09级三班第五组 同组人员：母晓松、朱虹颖、徐敏、尹秀琳、陶伟、王光福、周馨、 指导老师：李新 一、前言 1．基础资料收集于现场调查：根据本次监测的环境要素，对监测区域、校园噪声区或污染源进行收集资料和现场调查结果如下：校园内的噪声源主要是学校学生以及周围居民，校园外对校园产生影响的的主要是高速公路国王的车辆（横穿校园）。噪声污染高点在中午以及下午下课阶段。晚上的噪声主要来源于高速公路生来往的车辆。校园内早生物然总理来讲比较轻微。 2实验目的： 1、学习区域环境噪声的监测方法，并对校园生活区、教学区等不同功能区噪声污染进行评价； 2、熟悉声级计的使用； 3、掌握对非稳态的噪声监测数据的处理方法。 二、监测方案的设计 1 采样点设置 布点方法： 本次噪声监测所采用的方法是网格法，即在校园内外共分12个网格，网格按顺序编号，测量点选在每个网格中心，因此共设12个
监测点。监测点分别为： 2 噪声评价方法： 评价采用等效连续声级法。等效连续声级法就是把实地监测所得到的L eq值做算术平均运算，所得到的平均值代表该区域的噪声水平，该平均值可以对照《城市区域环境噪声标准》（GB3096—93），评价该区域的声环境质量是否符合标准。 城市区域环境噪声分类标准（dB） 1类标准适用于以居住、文教机关为主的区域；乡村居住环境可参照执行该类标准。 2类标准适用于居住、商业、工业混杂区。 3类标准适用于工业区。 4类标准适用于城市中的道路交通干线道路两侧区域，穿越城区的内河航道两侧区域，穿越城区的铁路主、次干线两侧区域的背景噪声（指不通过列车时的噪声水平）限值也执行该类标准。 三、主要仪器：噪声声级计、计算机 四、操作步骤： A、监测方法： 测量一般选在上午8：00—12：00，下午14：00—16：00；监测结果为区域内所有网格等效连续声级的平均值。测量中，每隔5s读
环境噪声自动监测系统技术要求（暂行） 1 适用范围 本内容规定了环境噪声自动监测系统的技术要求，适用于环境噪声监测及噪声源监测的噪声自动监测系统。 2 术语和定义 2.1 噪声监测终端 噪声自动监测系统设置于监测现场的噪声监测仪器。 2.2 全天候户外传声器单元 噪声监测终端使用的可全天候工作的声传感器。 2.3 固定站 在噪声监测现场设置的长期使用、不可移动的，用于安装和容纳传声器、噪声监测终端及其附属装置的设施。 2.4 宽带噪声测量（计权声级测量） 在可听声（20Hz~20kHz）范围内进行的全频带（A计权等）声压级测量。 2.5 噪声频谱测量 在可听声符合标准规定的范围（如：1级仪器：1/1倍频程16Hz~16kHz，1/3倍频程16Hz~20kHZ……）内进行的1/1、1/3倍频带声压级测量。 2.6 原始数据 以系统设定的最小测量时段测得的数据，是其它各时段统计和分析的基础数据。（该数据根据使用仪器功能的不同，可以是瞬时声级或等效声级、频谱、气象数据等。） 2.7 有效数据 仪器性能及工作正常（必要时满足气象条件）所采集的监测数据。 2.8 有效采集率 原始有效采集率（Activity，简称Act）是在监测时段内实际采集有效数据的次数与理论上应采集数据的次数之比的百分数：
%100?= N n Act 式中：n —在监测时段内实际采集有效数据的次数； N —在监测时段内理论上应采集数据的次数。 统计有效采集率是在统计时段内参与统计的各分量有效采集率之和与理论上应参与统计分量的个数之比： N Act Act i ∑= 式中：Act i —在统计时段内各分量的有效采集率； N —在统计时段内理论上应参与统计分量的个数。 2.9 等效声级 等效连续声级的简称，指在规定测量时间T 内声级的能量平均值，当采用A 声级测量时，用L Aeq,T 表示（简写为L eq ），单位dB （A ）。 2.9.1 连续积分等效声级 当采用连续积分方法测量时，等效声级表示为： ?? ? ??=?T eq dt L T L i 01.0101lg 10 式中：L i —t 时刻的瞬时声级，单位：dB ，(下同)； T —规定的测量时间，单位：秒，（下同）。 2.9.2 等间隔采样时的等效声级 大部分仪器均采用等间隔采样的方法进行噪声测量，此时可用下式表示等效声级： ?? ? ??=∑=N i L eq i N L 110/101lg 10 式中：N —规定的测量时间T 内的采样次数； L i —单次采样的瞬时声级或等效声级。 2.9.3 考虑有效采集率的等效声级 在噪声自动监测时，因仪器、通信故障和气象环境等影响有效数据采集的情况是不可避免的，这时应考虑数据的有效采集率来计算等效声级：

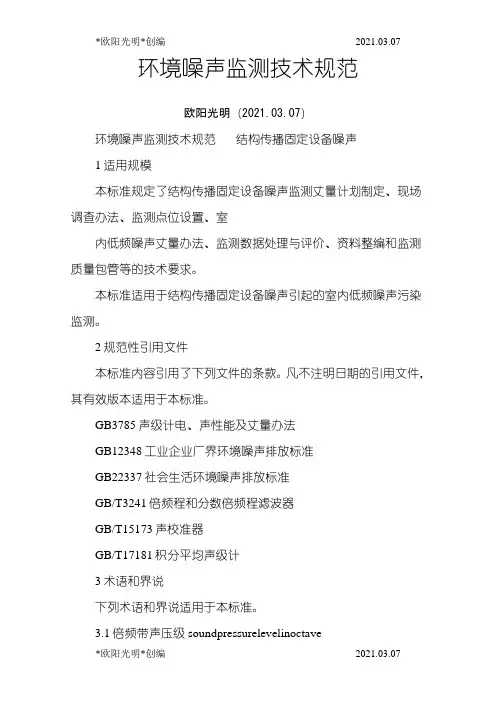

环境噪声监测技术规范 环境噪声监测技术规范 1适用范围结构传播固定设备噪声本标准规定了结构传播固定设备噪声监测测量计划制定、现场调查方法、监测点位设置、室 内低频噪声测量方法、监测数据处理与评价、资料整编和监测质量保证等的技术要求。 本标准适用于结构传播固定设备噪声引起的室内低频噪声污染监测。 2规范性引用文件 本标准内容引用了下列文件的条款。凡不注明日期的引用文件，其有效版本适用于本标准。 GB3785声级计电、声性能及测量方法 GB12348 GB22337 GB/T3241 GB/T15173 GB/T17181工业企业厂界环境噪声排放标准社会生活环境噪声排放标准 倍频程和分数倍频程滤波器 声校准器 积分平均声级计 3术语和定义 下列术语和定义适用于本标准。
3 .1倍频带声压级soundpressurelevelinoctave采用符合GB/T3241规定的倍频程滤波器所测量的频带声压级。本标准规定的噪声频谱分析 时使用的倍频带中心频率为31. 5Hz、63Hz、125Hz、250Hz、500Hz，其频率覆盖范围为22Hz～ 707Hz。 3 .2低频噪声LowFrequencyNoise测量仪器性能应符合 （IECGB3785和GB/T17181对1型声级计的要求且符合国际电工协会 GB/T3241中对滤波器的要求，61260）Class1标准；噪声频谱分析滤波器性能应符合具备实 时频谱分析功能，测量范围应满足所测量噪声的需要。 4 .1.2声校准器 校准所用仪器应符合 率为GB/T15173对1级声校准器的要求。A 声级测量时，校准声源频20～250Hz区间1000Hz；低频频谱测量时，校准声源频率至少有一个点频率应设在内。 测量仪器和声校准器应定期检定合格，并在检定有效期内使用。声级计每次测量前、后应进 行校准，其前、后校准示值偏差不得大于0 .5dB，否则本次测量无效。使用延伸电缆时，应注意 长电缆对声波信号的衰减，因此在进行校准时，应使延伸电缆与声级计一起进行校准。 传声器应 加防风罩。
道路扬尘噪声污染监测系统FM-CPY 道路扬尘噪声污染监测系统FM-CPY 概述： 河北飞梦道路扬尘噪声污染系统随着城市建筑行业的发展，建筑扬尘也成了PM2.5的重要来源之一，当前检测粉尘的主要手段是手工采样、分析，检测效率低，而且浪费大量人力物力。触屏式道路建筑工地扬尘污染监控系统是一套符合GB3096-2008《声环境质量标准》和GB3095-2012《环境空气质量标准》相关标准的建筑工地环境监测噪声扬尘终端设备仪器。监测的数据指标包括扬尘浓度、噪音指数以及视频画面和相关气象参数。通过物联网以及云计算技术，实现了实时、远程、自动监控颗粒物浓度以及现场视频、图像的采集；数据通过网络传输，可以在电脑、手机、平板电脑等多个终端访问。道路扬尘噪声污染监测系统FM-CPY 系统组成： 本系统由实时在线监测系统、视频系统、数据显示分析系统、预警控制系统、喷淋系统、无线传输系统、后台数据处理系统及信息监控管理平台组成。在线监测系统集成了TSP、PM2.5、PM10监测、环境温湿度及风速风向、噪声监测及有毒有害气体监测等多种功能；数据平台是一个互联网架构的网络化平台，具有对监测站的监控功能以及对数据的报警处理、记录、查询、统计、报表输出等多种功能。该系统还可与各种污染治理装置雾炮、塔吊喷水系统、围墙喷淋等联动，以达到自动降尘控制的目的。 道路扬尘噪声污染监测系统FM-CPY 功能特点：
1、人机交互界面，美观大方，信息量大、接线少、数据查看设定操作方便。 2、具有扬尘预警、超标提醒、图像抓拍功能。全天候全自动持续不间断工作。 3、同时支持RS485、GPRS、wifi等传输方式，可将数据信息传输至指定的环境监测网，实现数据的远程控制和传输;可通过智能手机接收查看当前实时数据，并设定参数; 4、系统采用先进的环境监测技术、自动控制和网络信息传输技术，实现噪声自动监测的网络化、自动化和信息化。 5、实时的在线扬尘监测，具有手/自动控制降尘治理设备以及声光报警功能，当PM值达到设定上限时自动启动一处或者多处（雾炮）喷淋系统的开启，对现场环境进行雾化喷淋降尘措施，当PM值达到设定下限值时自动关闭喷淋系统。 6、支持多种尺寸彩色液晶和LED户外显示屏等实时显示数据。（户外显示屏可根据客户需求定制）预留多组数据接口，可接数据采集设备和大屏显示设备。 7、实现数据的存储管理，对监测点的数据图形展示，曲线分析，超限超标报警统计等，为监管部门提供决策依据。 8、可根据现场除尘和施工用水要求，实现智能化恒流喷淋以及恒压供水的功能，系统由智能控制器自动控制，操作便捷、智能降尘、节省人工。 9、具有短路、过流、过压、过热、过载等多种保护功能，系统运行
噪声监测方法 环境噪声监测的目的和意义：及时、准确地掌握城市噪声现状，分析其变化趋势和规律；了解各类噪声源的污染程度和范围，为城市噪声管理、治理和科学研究提供系统的监测资料。 一、城市环境噪声测量方法 城市环境噪声监测包括：城市区域环境噪声监测、城市交通噪声监测、城市环境噪声长期监测和城市环境中扰民噪声源的调查测试等。 基本测量仪器为精密声级计或普通声级计。仪器使用前应按规定进行校准，检查电池电压，测量后要求复校一次，前后灵敏度不大于2dB，如有条件,可使用录音机、记录器等。 （一）城市区域环境噪声监测 布点：将要普查测量的城市分成等距离网格（例如500m×500m），测量点设在每个网格中心，若中心点的位置不宜测量（如房顶、污沟、禁区等），可移到旁边能够测量的位置。网格数不应少于100个。 测量：测量时一般应选在无雨、无雪时（特殊情况除外），声级计应加风罩以避免风噪声干扰，同时也可保持传声器清洁。四级以上大风应停止测量。 声级计可以手持或固定在三角架上。传声器离地面高1.2米。放在车内的，要求传声器伸出车外一定距离，尽量避免车体反射的影响，与地面距离仍保持1.2米左右。如固定在车顶上要加以注明，手持声级计应使人体与传声器距离0.5米以上。 测量的量是一定时间间隔（通常为5秒）的A声级瞬时值，动态特性选择慢响应。 测量时间：分为白天（6：00-22：00）和夜间（22：00-6：00）两部分。白天测量一般选在8：00-12：00时或14：00-18：00时，夜间一般选在22：00-5：00时，随地区和季节不同，上述时间可稍作更改。 测点选择：测点选在受影响者的居住或工作建筑物外1米，传声器高于地面1.2m以上的噪声影响敏感处。传声器对准声源方向，附近应没有别的障碍物或反射体，无法避免时应背向反射体，应避免围观人群的干扰。测点附近有什么固定声源或交通噪声干扰时，应加以说明。
环境噪声监测技术路线 前言 目前我国环保系统实施噪声监测主要有两类，一是各监测站开展的声环境质量监测，包括：城市区域声环境质量监测、道路交通噪声监测和各类功能区监测，这类监测是每年《中国环境质量报告》中声环境部分的主要内容；一是各相关部门开展的有针对性的噪声监测，如：环评监测、建设项目竣工环境保护验收监测、企业噪声排放监督监测及噪声纠纷的仲裁监测等等。噪声监测为我国环境噪声管理发挥了重要作用。 但是，随着环境管理的深入与认识的不断提高，当前的噪声监测内容已不能满足新形势的需要，主要问题是：常规的声环境质量监测中城市区域监测的声源统计代表性不全，缺乏夜间噪声总体水平监测。噪声监测与评价侧重于常规监测，针对性噪声监测特别是监督性监测相对薄弱，且尚未纳入统计与评价内容。噪声监测能力建设薄弱自动化程度低。这些情况造成现行的监测数据难以进行声环境质量深度分析，当前的噪声监测不利于对噪声的管理及声环境质量的改善。 为落实“十二五环保规划”精神，改进噪声监测工作，引领环境噪声监测方向，使噪声监测工作不断接近公众需要，体现降噪效果，满足管理需求，中国环境监测总站在“噪声监测技术路线”研究课题的基础上，提出了我国环境噪声监测技术路线。 一、环境噪声监测目的 掌握我国声环境质量状况、评价噪声污染防治与降噪效果、监督与评判噪声污染排放；为噪声污染防治、环境噪声的管理与决策提供技术依据；通过环境噪声监测与评价促进我国声环境质量不断改善，为公众提供良好的居住环境。二、噪声监测工作指导思想 贯彻落实《噪声污染防治法》及相关环境保护法律法规、标准、规范的实施；以科学发展观为指导，结合我国国情，使噪声监测工作体现科学性、经济性和可操作性；噪声监测技术路线在兼顾历史和现状的基础上注重与管理需求结合与改善声环境质量结合。 三、总体目标
太原市英赛特科技有限公司工矿用自动化监控设备建设项目环境噪声现状 监测方案 巢湖中环环境科学研究有限公司 二〇一三年十一月
一、项目基本情况 本项目建设地点位于王答乡董家营村村北元跃物流工业园区，建设规模为年制造工矿用自动化监控设备30台（套），总投资156万元。厂区总占地面积为122.8亩。项目西侧紧邻S316省道。 二、标准 1、声环境标准 本项目执行《声环境质量标准》（GB3096－2008）中2类和4a 类标准。 2、噪声排放标准 本项目运营期噪声执行《工业企业厂界环境噪声排放标准》（GB12348-2008）中2级（昼间60dB(A)、夜间50dB(A)）和4级（昼间70dB(A)、夜间55dB(A)）排放标准。 三、噪声环境质量现状监测方案 （1）监测点位 在厂界四周每边及那村均布1个噪声监测点进行测量，具体布点位置见附图1。 （2）监测项目 L10、L50、L90、L eq。 （3）监测频次 连续一天，昼夜各一次，昼夜监测在8:00~12:00和14:00~18:00进行，夜间监测在23:00~次日晨5:00。了解该区域噪声本底值，同时记录测点周围的主要噪声源及环境特征。
（4）监测气象 监测应在无雨雪、无雷电天气，风速5m/s以下时进行。 （5）监测方法 监测方法依据《声环境质量标准》（GB3096－2008）和《工业企业厂界环境噪声排放标准》（GB12348-2008）中进行，使用HS-6288多功能噪声分析仪。 （6）评价方法 根据现状监测结果，用等效连续A声级LAeq作为评价值，按《声环境质量标准》（GB3096-2008）对评价区内现在的噪声情况进行现状分析评价，为评价区环境噪声预测提供背景值。
实验二区域环境噪声监测与评价 一、实验目的 1、熟悉声级计的使用 2、掌握环境噪声监测与评价方法 3、训练学生独立完成一项模拟或实际监测任务的能力、处理数据的能力 以及综合分析和评价能力 二、实验仪器 1、AWA6270+型噪声分析仪或AWA5633A型声级计、HY603型声校准器、 风速仪、温度计、大气压力计 三、实验操作规程 1、实验预习 熟悉实验内容、相关知识点、注意事项等。 2、测量点的选择 3、查阅相关资料 包括检测方法，对应标准，政策法规等。 4、确定方案，并进行小组讨论 四、实验内容与步骤 1、声级计的使用 2、声级计的校准 3、测量条件的要求 天气条件要求在无雨无雪的时间，声级计应保持传声器膜片清洁，风力在三级以上必须加防风罩，五级（5.5m/s）以上应停止测量。手持仪器测量，传声器要求距离地面1.2m，距人体至少50cm 4、选择好待测量的点，分组负责网点测量，并记录主要噪声来源和天气 情况 测量点一：东门东九宿舍楼附近 布点原因：监测宿舍楼周边环境对同学学习、休息等日常生活是否造成影响。 测量点二：科技楼北侧丁字路口 布点原因：检测过往车辆和行人对楼内学习是否造成影响 天气情况：晴朗，无风。 5、噪声测量时间：2:10~4:10pm,共两个网点。每一网点测两个小时，1min 测一次，共测120个数据。
6、 数据记录 测量点一：东门东九宿舍楼附近 测量点二：科技楼北侧丁字路口 五、 数据处理 环境噪声是随着时间而起伏的无规律噪声，因此，测量结果一般用统计值或等效升级来表示。将各网点的数据顺序排列，找出L 10，L 50，L 90，求出等效声级L eq ，作为该网点的环境噪声评价量。 Leq=L 50+2 9010) (t L L - 根据公式可以求出： 测量点一：4.707200 )1.673.73(4.702 ≈-+ =Leq
噪音检测报警系统的设计与研究 学生：XX 指导老师:XX 内容摘要：本文以AT89S52 单片机为控制核心,通过播音判断电路寻找广播间歇时段,实时采集噪声环境内的噪音信号,根据A/ D 转换后的噪音电平值计算出复杂环境下噪声信号的平均功率;根据噪声信号的功率大小自适应地控制大厅环境内的广播音量,实现了复杂噪声环境下自适应音量控制系统。该系统的硬、软件设计简单,性能良好,价格低廉。实验结果表明,该系统实现了预期功能,自适应效果良好,性价比较高,具有良好的推广价值。 关键词:语音判断噪音采集自适应音量控 AT89S52单片机
An adaptive volume cont rol AT89S52 MCU system based on noise collection is int Abstract：roduced. By looking forbroadcasting intermittent period using the voice judge circuit ,complicated noise signal at hall environment is sampledreal2time. Through A / D conversion and calculation ,the average power of noise signal can be measured. According tothe average power of noise signal ,an adaptive volume cont rol system at complicated noise environment is designed. Thedesign of hardware and sof tware is simple and cost performance is good. Experimental result s show that the whole system can adaptive adjust s volume according to the environment noise signal , and it s engineering value is good. Keywords：voice detection noise sampling adaptive volume cont rol AT89S52
机电系实训基地 躁声监测 课程：躁声污染控制技术 班级：环境监测与治理技术081班 组别：第四组 成员：
目录 一、计划制定 (2) 二、方案设置及监测点选取 (2) 1，生产环境噪声监测 (2) 2，厂界噪声监测 (2) 3，机器设备噪声监测 (2) 三、平面图及布点设置 (3) 四、监测数据及处理 (4) 1，监测点1数据及处理 (4) 2，监测点2数据及处理 (5) 3，监测点3数据及处理 (6) 4，监测点4数据及处理 (7) 5，监测点5数据及处理 (8) 6，监测点6数据及处理 (9) 7，监测点7数据及处理 (10) 8，监测点8数据及处理 (12) 9，监测点9数据及处理 (14) 10，监测点10数据及处理 (15) 11，监测点11数据及处理 (16) 12，监测点12数据及处理 (17) 13，监测点13数据及处理 (19) 14，监测点14数据及处理 (20) 15，监测点15数据及处理 (20) 16，监测点16数据及处理 (21) 五、降噪方案设计 (22) 1，厂房噪声评价 (23) 2，厂房规模及噪声现状 (23) 3，吸声降噪设计 (23) 六、参考文献 (24)
一、计划制定 1，第四周(9月20号--9月26号)接受并分析任务,利用网络及图书馆资料查阅相关内容。 2，第五周(9月27号--10月3号)进行实地考察,确定监测方案并实施监测。 3，第六周(10月27号--10月3号)对监测数据进行分析并进行降噪设计。 4，第七周(10月4号--10月10号)整理监测成果，并将其设置成Word及PPt 形式递交老师审阅。 5，第八周(10月11号--10月17号)展示设计成果。 二、方案设置及监测点选取 1，生产环境噪声监测 根据《工业企业噪声控制设计规范》(GBJ87-85)规定测点选择原则:若车间各处A声级波动小于3dB,则只需在车间内选择1-3个监测点,如果车间各处A声级波动大于3dB,须将车间分成若干区域,使任意两个区域的声级波动大于或等于3dB,在每个区域里分别设置1-3个监测点。 根据实地监测将整个实训基地划分为三个区域如图所示，在每个区域内均布置三个监测点，如平面图所示。 测量高度在人耳附近。 2，厂界噪声监测 因为实训基地东侧为大学生后动中心，南侧为六教，西侧为农田，北侧为汽车系实训基地，将厂界监测点布置在敏感区，即东侧及南侧，在东侧布置两个监测点，南侧布置一个监测点，其位置如图一所示。 监测点距厂界一米，监测高度>1.2m。 3，机器设备噪声监测 由于车间内设备较多，所以仅选择了一台机器进行监测。因为机械设备尺寸大于一米，根据相关规定其监测点选择在据设备表面一米处，高度为半个机器设备高度，选择四个监测点。
环境监测课程实习报告 院系：环境科学与工程学院指导老师：** 姓名：学号： ** 日期： 一、前言 （1）实习目的 噪声是人们生活工作所不需要的声音，环境噪声监测是环境监测的一个重要组成部分， 是为了保护环境，创造清洁、优美、安静的环境的一项基础性工作。此次实习将课堂上学的 理论知识应用于实践中，加深对课题知识的理解和记忆，了解二者之间的异同点，学会噪声 监测的方法和基本工作步骤。（2）实习意义 对校园内的声环境进行监测，了解学校的声环境功能划分和声环境质量状况，对学校的 声环境质量做出评价，掌握一些简单的声环境监测原理及技术方法，学习声级计的使用方法 和环境噪声的监测技术，通过实习，加深对自己专业的认识程度。（3）实习时间 2013年11月4日——2013年11月8日（4）小组成员 ***************** 二、监测方案的设计 （1）采样点设置 本次实习的监测区域为第二教学楼、林学楼、图书馆和实验楼所围成的区域，见图1， 将该区域按网格划分，选取了双亭苑东南方的楼梯口作为监测点，该处处于整个区域的车行 道路上，比邻图书馆和第二教学楼两个需要安静的产所，偶尔会有车辆和行人经过，而该条 道路又是学生下课必经之路，在下课时人流量大，对图书馆有一定的影响。 图1 监测区域图 （2）噪声评价方法 本次实习对噪声的评价方法采用连续等效声级法，将实地测得的leq值做平均值，所得 的平均值代表该地区的噪声水平，对照《声环境质量标准》gb3096--2008对该地区的声环境 质量做出评价。 按照区域的使用功能特点和环境质量要求，将声环境功能区划分为物种类型： 0类声环境功能区：指康复疗养区等特别需要安静的区域。 1类声环境功能区：指以居民住宅、医疗卫生、文化体育、科研设计、行政办公为主要 功能，需要保持安静的区域。 2类声环境功能区：指以商业金融、集市贸易为主要功能，或者居住、商业、工业混杂， 需要维护住宅安静的区域。 3类声环境功能区：指以工业生产、仓储物流为主要功能，需要防止工业噪声对周围环 境产生严重影响的区域。 4类声环境功能区：指交通干线两侧一定区域之内，需要防止交通噪声对周围环境产生 严重影响的区域，包括4a类和4b类两种类型。4a类为高速公路、一级公路、二级公路、城 市快速路、城市主干路、城市次干路、城市轨道交通（地 面段）、内河航道两侧区域；4b类为铁路干线两侧区域。 本次监测的区域在校园内，所以属于1类声功能区，根据划分的区域执行相应的标准值， 环境噪声限值见表1： 表1 环境噪声限值 三、操作步骤 选取08:00—10:00、10:00—12:00、14:00—16:00、16:00—18:00、20:00—22:00五个 时间段作为监测时段，每个时段在同一监测点每隔5秒测得一个噪声值，连续测100个噪声 值，得出100个噪声值中的平均值作为该时段的噪声值。 四、环境质量评价
XXXXXX 有限公司环境监测方案 一、监测指标 （一）苯、甲苯、二甲苯、非甲烷总烃、颗粒物。 （二）噪声（厂界）。 （三）☆如环评有破碎清洗工艺必须监测废水。 二、监测频率 每年四次（每季度一次）。 三、应急监测预案 (一）目的 为在发生环境污染事故时，最大限度地减少环境污染，降低经济损失，在事故处理和应急情况下，迅速及时地进行环境监测，制定以下预案。 （二）适用范围 本预案适用于XXXXXX 有限公司范围内发生的环境污染事故的应急情况监测。 （三）基本原则及应急监测措施 1 、基本原则：本预案是XXXXXX 有限公司环境保护工作的重要组成部分，必须服从各级环境污染事故应急处理预案指挥部的具体指挥和领导。坚持个人利益服从集体利益，局部利益服从全局利益，日常监测服从应急监测原则。 2 、应急监测措施：
（1）公司环保安全部门在接到环境污染事故信息、后，按环境污染信息报送规定上报市环保局。同时立即与市坏境保护监测站联系，及时判断可能的污染因未，进行应急准备，并立即组织有关人员，分别进行现场监测采样和化验准备工作。 ①人员准备：技术人员现场X 名，采样人员X 名，化验人员X 名，司机X 名。 ②做好采样容器的准备工作。 ③及时协调市环保监测站化验室负责分析化验人员做好相应的分析项目的一切准备工作。 （2）监测人员在接到环境污染事故信息后，必须在XX 分钟内到达现场采样，并在XX 分钟内送到化验室。 （3）协调市坏保监测站化验人员快速、准确地完成样品．分析，及时出具数据，并保留样品。 （4）当对某污染物缺少监测手段时，应立即对外请求支援。 （5）监测数据可用电话或书面形式娜最快速度上报应急指挥部。 （6）应急监测应做到从事故的发生直到事故的处理终结全过程的监测，监测次数以能满足减少损失和事故处理以及事故发生后的生产恢复为要求。 应急监测点位及次数表
声学环境噪声测量方法 Acoustics一Measurement method of environmental noise GB/T 3222-94 代替GB 3222-82 本标准参照采用国际标准ISO 1996／1《声学环境噪声的描述和测量第1部分：基本量与测量方法》；ISO 1996/2《声学环境噪声的描述和测量第2部分：与土地使用有关的数据采集》。 1 主题内容与适用范围 本标准规定了环境噪声测量与评价方法。 本标准适用于城市区域（含县、建制镇）环境噪声、道路交通噪声的测量。 2 引用标准 GB 3947 声学名词术语 GB 3785 声级计的电、声性能及测试方法 SJ／Z 9151 积分平均声级计 JJG 176 声校准器检定规程 JJG 669 积分声级计检定规程 JJG 778 噪声统计分析仪检定规程 3 术语 3.1 A［计权］声级 用A计权网络测得的声级，用LpA表示，单位dB。 注：通常简单地用LA表示。 3.2 累积百分声级 在规定测量时间T内，有N％时间的声级超过某一LpA值，这个LpA值叫做累积百分声级，用LN,T表示，单位dB。例如L95,1h表示1小时内，有95％的时间超过的A声级。 累积百分声级用来表示随时间起伏无规噪声的声级分布特性。 注：通常简单地用LN表示，如L95。 3.3 等效「连续］A声级 等效［连续］A声级是在某规定时间内A声级的能量平均值，用LAeq,T表示，单位dB。按此定义此量为： (1) 式中：LpA（t）棗某时刻t的瞬时A声级，dB； T －规定的测量时间，s。 当规定的时间T内，要分时间段测量时，如T＝T1＋T2＋…………＋Tm，则T时间内的等效A声级，计算式为： (2) 式中：LAeq,Ti棗第i段时间测得的等效A声级； Ti－第i段时间，s。 由于环境噪声标准中都用A声级，故如不加说明，则等效声级就是等效[连续]A声级、并常简单地用符号Leq表示。 3.4 昼夜等效声级 在昼间和夜间的规定时间内测得的等效A声级分别称为昼间等效声级Ld或夜间等效声级Ln，。昼夜等效声级为昼间和夜间等效声级的能量平均值，用Ldn表示，单位dB。
噪音粉尘环境监测系统公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
噪音粉尘环境监测系统 一、项目概述 城市噪音粉尘污染早已成为城市环境的一大公害。国外早就出现了“噪音粉尘病”一词，世界卫生组织最近进行的全世界噪音粉尘污染调查认为，噪音粉尘污染已经成为影响人们身体健康和生活质量的严重问题。 随着人们生活水平的提高，对身体健康的关注越来越高，人们对于身体健康和环境安全的要求也逐步提高。如何有效监测并预警粉尘污染，保障人民的身体健康和环境安全，正日益成为一个突出的问题，严峻地摆在了人类的面前。 二、现状分析 近年来，我国的环境污染监测工作取得重要进展，随着物联网理念的提出与发展，以在线自动分析仪器为核心，以移动通讯为传输媒介，运用现代传感技术、自动测量技术、信息技术以及相关的监控分析软件所组成的一个综合性的噪音粉尘监控系统是重要的发展方向。 在城市中，建设公用设施如地下铁道、高速公路、桥梁等施工现场，以及从事工业与民用建筑的施工现场,都大量使用压路机等不同的大型机械，造成大量的噪声粉尘影响城市环境，使原来比较安静的环境成为噪声粉尘污染严重的场所。导致施工周边地区严重受到噪声粉尘的污染。噪声扬尘自动监测系统实时监测环境质量，能及时通知工作人员做出相应的措施。 三、项目需求 针对通服本部大楼前的大学东路正在进行地铁一号线的建设，清川秀厢路口也正在修建地铁站，同时大楼后的长线局旧房改造项目也在同时施工，本部
大楼已经被施工工地所包围，大楼员工被噪声和粉尘污染的几率相当大。有鉴于此，需建设一个噪声粉尘环境监测系统，每日实时提供大楼周围的噪声和空气质量数据，在超过一定标准的时候可以通知员工做好降噪防尘的准备。四、系统结构 本系统由噪声传感器、粉尘传感器、模拟量采集模块、RS485转RS232通讯模块、3G（CDMA/GPRS）无线传输模块、计算机专用设备、显示屏幕、视频输入端口和系统软件等组成。通过GPRS、CDMA、EDGA等无线网络建立通信连接。其中噪声粉尘监测终端负责现场采集并实时处理，将采集的噪声粉尘信号进行FFT快速变换后，并进行相应得计算，如：A计权衰减、累计百分比声压级等计算，将结果通过GPRS、CDMA、EDGA等无线网络传回监测中心，监测中心可以将这些数据收录到数据库中进行过滤、统计、分析报表等处理。 工作流程图 ●噪声传感器：采集现场噪音实时数据。 ●粉尘传感器：采集现场粉尘实时数据。 ●模拟量采集模块：联接噪声传感器与粉尘传感器，转换成标准信号485信号。
广 东 省 地 方 标 准 DB44 DB44/T 975-2011 广东省环境保护厅 广东省质量技术监督局 发布 ICS 13.140 A14
目次 前言 (Ⅱ) 1 范围 (1) 2 规范性引用文件 (1) 3 术语和定义 (1) 4 系统 (2) 4.1系统要求 (2) 4.2主要性能指标 (2) 4.3主要功能指标 (3) 4.4通讯协议与方式 (3) 5 安装 (4) 5.1开箱检验 (4) 5.2安装条件 (4) 5.3安装要求 (4) 5.4安装程序 (4) 5.5安装实施 (6) 6 系统验收 (7) 6.1验收条件 (7) 6.2验收实施 (7) 6.3验收要求 (8) 7 系统运行与维护 (8) 7.1要求 (8) 7.2实施 (8) 附录A（资料性附录）环境噪声自动监测系统通用技术验收检查表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９ 附录Ｂ（资料性附录）环境噪声自动监测系统资料检查表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１０ 附录Ｃ（资料性附录）环境噪声自动监测系统主控项目验收表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１ 附录D（资料性附录）环境噪声自动监测系统一般项目验收表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１２ 附录E（资料性附录）环境噪声自动监测系统维护巡查表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１３
前言 为贯彻执行《中华人民共和国环境保护法》、《中华人民共和国噪声污染防治法》和广东省地方标准《环境噪声自动监测技术规范》(DB44/T 753—2010)，防治环境噪声污染，改善环境质量，推动我省环境噪声自动监测技术不断发展，制定本标准。 本标准按GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则进行编制。 本标准为首次发布。 本标准由广东省环境保护厅提出。 本标准负责起草单位：东莞市环境保护监测站、广东省环境监测中心、 佛山市环境监测中心站、深圳市环境监测中心站。 本标准主要起草人：吴对林、张远东、李美敏、钟丽琼、刘永定、黄云生、方洪波、胡荣光、 张国婓、万开、陈丽华、张娟、郭键峰、郑丽琴、张明棣、刘伟、夏昊、梁家权、蔡瑜瑄、 何海敬、吕伟超、谢宏琴、郑郁明。 本标准的附录A、附录B、附录C、附录D、附录E为资料性附录。 本标准广东省环境保护厅和广东省质量技术监督局2011年12月30日批准。 本标准自2012年04月01日起实施。 本标准由广东省环境保护厅解释。
