不锈钢的局部腐蚀机理
不锈钢由于材料的不均匀性、应力的影响、环境方面的条件（主要为氯化物离子的存在），部分钝态保护膜被破坏而产生局部腐蚀。以下为有关具有代表性的3种局部腐蚀，表示其腐蚀的机理。

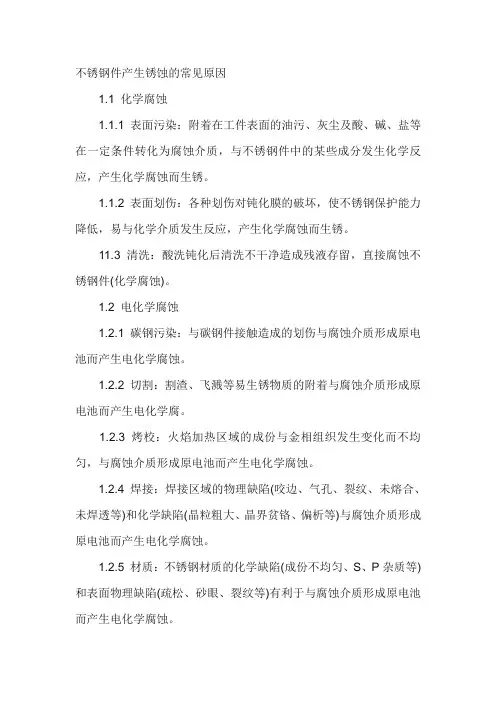

点腐蚀 点腐蚀是在某个特定部位，腐蚀集中，呈坑状侵蚀的腐蚀现象。点腐蚀发生的条件是：①存在 局部破坏的保护膜的卤离子、② 存在易溶于水的非金属夹杂物等缺陷部。点腐蚀如右面所示，成为自身进行的催化剂。
间隙腐蚀 间隙腐蚀是在法兰部以及叠合焊接部位等结构上的间隙及贝类粘附、沉淀物等间隙部发生腐蚀。该部分在间隙内的溶解氧不足，随着时间的推移而不能维持钝态而产生腐蚀，在与点腐蚀同样机理下产生腐蚀。该腐蚀与点腐蚀相比，即使在温和的环境条件下亦产生。对间隙的余隙影响大。 应力腐蚀裂纹 应力腐蚀裂纹系指因应力与腐蚀的相互作用，在材料上产生裂纹的现象。 钝态保护膜因应力被破坏，在其前端因应力集中而腐蚀加速，产生裂纹状腐蚀。
点腐蚀增大的机理
间隙腐蚀的机理
应力腐蚀裂纹的机理
不锈钢晶间腐蚀问题 晶间腐蚀是金属材料在特定的腐蚀介质中沿着材料的晶界发生的一种局部腐蚀。这种腐蚀是在金属（合金）表面无任何变化的情况下，使晶粒间失去结合力，金属强度完全丧失，导致设备突发性破坏。 许多金属（合金）都具有晶间腐蚀倾向。其中不锈钢、铝合金及含钼的镍基合金晶间腐蚀较为突出。如有应力存在，由晶间腐蚀转变为沿晶应力腐蚀破坏。贫化理论认为，晶间腐蚀是由于晶界析出新相，造成晶界附近某一成分的贫乏化。如奥氏体不锈钢回火过程中（400-800℃）过饱和碳部分或全部以Cr23C6 形式在晶界析出，造成碳化物附近的碳与铬的浓度急剧下降，在晶界上形成贫铬区，贫铬区作为阳极而遭受腐蚀。对于低碳和超低碳不锈钢来说，不存在碳化物在晶界析出引起贫铬的条件。但一些实验表明，低碳，甚至超低碳不锈钢，特别是高铬、钼钢，在650-850℃受热时，在强氧化介质中，或其电位处于过钝化区时，也发生晶间腐蚀。铁素体不锈钢在900℃以上高温区快冷（淬火或空冷）易产生晶间腐蚀。即使极低碳、氮含量的超纯铁素体不锈钢也难免产生晶间腐蚀。但在700-800℃重新加热可消除晶间腐蚀。由此可见，铁素体不锈钢焊后在焊缝金属和熔合线处易产生晶间腐蚀。18Cr-9Ni 钢在温度高于750℃时，不产生晶间腐蚀，而在600-700℃区间，晶间腐蚀倾向最严重。当温度低于600℃时，需长时间才能产生晶间腐蚀倾向，温度低于450℃时基本不产生晶间腐蚀倾向。 检验某种钢材是否有晶间腐蚀倾向，一般采用敏化处理工艺。钢材加热到晶间腐蚀最敏感的，恒温处理一定时间，这种处理工艺称为敏化处理，产生晶间腐蚀最敏感的温度叫敏化温度。18-8 不锈钢最敏感温度为650-700℃，产生晶间腐蚀倾向所需要的最短时间为1-2小时。 不锈钢中，除了主要成分Cr、Ni、C 外，还含有Mo、Ti、Nb 等合金元素。它们晶间腐蚀的作用如下：1．碳：奥氏体不锈钢中碳量越高，晶间腐蚀倾向越严重，导致晶间腐蚀碳的临界浓度为0.02%（质量分数）。 2．铬：能提高不锈钢耐晶间腐蚀的稳定性。当铬含量较高时，允许增加钢中含碳量。例如，当不锈钢中铬的质量分数从18%提高到22%时，碳的质量分数允许从0.02%增加到0.06%。 3．镍：增加不锈钢晶间腐蚀敏感性。可能与镍降低碳在奥氏体钢中的溶解度有关。 4．钛、铌：都是强碳化物生成元素，高温时能形成稳定的碳化物TiC 及NbC，减少了碳的回火析出，从而防止了铬的贫化。 防止晶间腐蚀的措施：（1）降低含碳量。当钢中碳的质量分数在0.03%以下时，即使在700℃较长时间回火也不会产生晶间腐蚀。（2）加入固定碳的合金元素。对含Ti、Nb 元素的18-8不锈钢，在高温下使用时，要经过稳定化处理。即在常规的固溶处理后，还要在850-900℃保温1-4 小时，然后空冷至室温，以充分生成TiC 及NbC。（3）固溶处理。固溶处理能使碳化物不析出或少析出。但对含Ti、Nb 的不锈钢还要进行稳定化处理。（4）采用双相钢。采用铁素体和奥氏体双相钢有利于抗晶间腐蚀。由于铁素体在钢中大多沿奥氏体晶界分布，含铬量又较高，因此，在敏化温度受热时，不产生晶间腐蚀。
不锈钢的品质特性及其要求 1不锈钢的品质特性： 2不锈钢的品质特性及其要求 各产品由于用途的不同，其加工工艺和原料的品质要求也不同 (1)材质： ①DDQ（deep drawing quality）材：是指用于深拉（冲）用途的材料，也就是大家所说的的软料，这种材料的主要特点是延伸率较高（≧53%），硬度较低（≦170%），内部晶粒等级在7.0~8.0之间，深冲性能极佳。目前许多生产保温瓶、锅类的企业，其产品的加工比（BLANKING SIZE/制品直径）一般都比较高，它们的加工比分别达3.0、1.96、2.13、1.98。SUS304 DDQ用材主要就是用于这些要求较高加工比的产品，当然加工比超过2.0的产品一般都需经过几道次的拉伸才能完成。如果原料延伸方面达不到的话，在加工深拉制品时产品极易产生裂纹、拉穿的现象，影响成品合格率，当然也就加大了厂家的成本； ②一般材：主要用于除了DDQ用途外的材料，这种材料的特点是延伸率相对较低（≧４５%），而硬度相对较高（≦１８０），内部晶粒度等级在8.0~9.0
间，与DDQ用材比较，它的深冲性能相对稍差，它主要用于不需伸拉就能得到的制品，象一类餐具的勺、匙、叉、电器用具、钢管用途等。但它与DDQ材相比有一个优点，就是BQ性相对较好，这主要是由于它的硬度稍高的缘故。 (2)表面品质： 不锈钢薄板是一种价格非常高的材料，客户对它的表面质量要求也非常高。但不锈薄板在生产过程中不可避免会出现各种缺陷，如划伤、麻点、折痕、污染等，从而其表面质量，象划伤、折痕等这些缺陷不管是高级材还是低级都不允许出现，而麻点这种缺陷在勺、匙、叉、制作时也是决不允许的，因为抛光时很难抛掉它。我们根据表面各种缺陷出现的程度和频率，来确定其表质量等级，从而来确定产品等级。（见表：） (3)厚度公差： 一般来说不锈钢制品的不同，其要求原料厚度公差也各不相同，象二类餐具和保温杯等，厚度公差一般要求较高，为-3~5%，而一类餐具厚度公差一般要求
304不锈钢的腐蚀 应力腐蚀 应力腐蚀是指零件在拉应力和特定的化学介质联合作用下所产生的低应力脆性断裂现象。 应力腐蚀由残余或外加应力导致的应变和腐蚀联合作用产生的材料破坏过程。应力腐蚀导致材料的断裂称为应力腐蚀断裂。 它的发生一般有以下四个特征：一、一般存在拉应力，但实验发现压应力有时也会产生应力腐蚀。二、对于裂纹扩展速率，应力腐蚀存在临界KISCC，即临界应力强度因子要大于KISCC，裂纹才会扩展。三、一般应力腐蚀都属于脆性断裂。四、应力腐蚀的裂纹扩展速率一般为10- 6～10-3 mm/min，而且存在孕育期，扩展区和瞬段区三部分 应力腐蚀机理的机理一般认为有阳极溶解和氢致开裂 晶间腐蚀 说明:局部腐蚀的一种。沿着金属晶粒间的分界面向内部扩展的腐蚀。主要由于晶粒表面和内部间化学成分的差异以及晶界杂质或内应力的存在。晶间腐蚀破坏晶粒间的结合，大大降低金属的机械强度。而且金属表面往往仍是完好的，但不能经受敲击，所以是一种很危险的腐蚀。通常出现于黄铜、硬铝和一些含铬的合金钢中。不锈钢焊缝的晶间腐蚀是化学工厂的一个重大问题。 晶间腐蚀是沿着或紧靠金属的晶界发生腐蚀。腐蚀发生后金属和合金的表面仍保持一定的金属光泽，看不出被破坏的迹象，但晶粒间结合力显著减弱，力学性能恶化。不锈钢、镍基合金、铝合金等材料都较易发生晶间腐蚀。 不锈钢的晶间腐蚀: 不锈钢在腐蚀介质作用下，在晶粒之间产生的一种腐蚀现象称为晶间腐蚀。产生晶间腐蚀的不锈钢，当受到应力作用时，即会沿晶界断裂、强度几乎完全消失，这是不锈钢的一种最危险的破坏形式。晶间腐蚀可以分别产生在焊接接头的热影响区、焊缝或熔合线上，在熔合线上产生的晶间腐蚀又称刀状腐蚀。 不锈钢具有耐腐蚀能力的必要条件是铬的质量分数必须大于12%。当温度升高时，碳在不锈钢晶粒内部的扩散速度大于铬的扩散速度。因为室温时碳在奥氏体中的熔解度很小，约为0.02%～0.03%，而一般奥氏体不锈钢中的含碳量均超过此值，故多余的碳就不断地向奥氏体晶粒边界扩散，并和铬化合，在晶间形成碳化铬的化合物，如（CrFe）23C8等。但是由于铬的扩散速度较小，来不及向晶界扩散，所以在晶间所形成的碳化铬所需的铬主要不是来自奥氏体晶粒内部，而是来自晶界附近，结果就使晶界附近的含铬量大为减少，当晶界的铬的质量分数低到小于12%时，就形成所谓的“贫铬区”，在腐蚀介质作用下，贫铬区就会失去耐腐蚀能力，而产生晶间腐蚀。 不锈钢的晶间腐蚀 含碳量超过0.03%的不稳定的奥氏体型不锈钢（不含钛或铌的牌号），如果热处理不当则在某些环境中易产生晶间腐蚀。这些钢在425-815℃之间加热时，或者缓慢冷却通过这个温度区间时，都会产生晶间腐蚀。这样的热处理造成碳化物在晶界沉淀（敏化作用），并且造成最邻近的区域铬贫化使得这些区域对腐蚀敏感。敏化作用
不锈钢腐蚀行为及影响因素的综合评价 洪宇浩 实验一、钝化曲线法评价不同种不锈钢在同一介质中的腐蚀能力 1.实验目的 ●掌握金属腐蚀原理和金属钝化原理 ●掌握不锈钢阳极钝化曲线的测量 ●掌握恒电位仪软件的操作 2.实验原理 3.实验步骤 本实验测试430不锈钢（黑）和304不锈钢（黄）在0.25mol/L H2SO4和含1.0% NaCl 的0.25mol/L H2SO4中钝化曲线. 电位：-0.60 →1.20 V，50 mV/s 4.注意事项 ●电极的处理 ●灵敏度的选择 5.实验结果 1、304钢在0.25mol/L H2SO4的钝化曲线
-800 -600-400-20002004006008001000 -8-6 -4 -2 2 电流(m A ) 电位(mV) -293,1.841 -139,0.635410,0.235 904,0.708 2、304钢在含1.0% NaCl 的0.25mol/L H 2SO 4 中的钝化曲线. -800 -600-400-20002004006008001000 -7-6-5-4-3-2-1 01电流(m A ) 电位(mV) (-267, 0.59829) (-69, 0.38967) (398, 0.20901) (799, 0.38485) 3、430钢在0.25mol/L H 2SO 4中的钝化曲线.
-800 -600-400-200020040060080010001200 -4-202468 1012电流( m A ) 电位(mV) (-287, 11.133) (930, 1.7327) (174, 1.1011) (-21, 1.5724) 4、430钢在含1.0% NaCl 的0.25mol/L H 2SO 4中的钝化曲线. -600 -400 -200 200 400 -10 -5 5 10 15 20 电流(m A ) 电位(mV) (-221, 15.914) (180, 1.1999) (328, 1.9463) (-84, 4.9479)
各种不锈钢的耐腐蚀性能 304 是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。 301 不锈钢在形变时呈现出明显的加工硬化现象，被用于要求较高强度的各种场合。 302 不锈钢实质上就是含碳量更高的304不锈钢的变种，通过冷轧可使其获得较高的强度。 302B 是一种含硅量较高的不锈钢，它具有较高的抗高温氧化性能。 303和303Se 是分别含有硫和硒的易切削不锈钢，用于主要要求易切削和表而光浩度高的场合。303Se不锈钢也用于制作需要热镦的机件，因为在这类条件下，这种不锈钢具有良好的可热加工性。 304L 是碳含量较低的304不锈钢的变种，用于需要焊接的场合。较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀（焊接侵蚀）。 304N 是一种含氮的不锈钢，加氮是为了提高钢的强度。 305和384 不锈钢含有较高的镍，其加工硬化率低，适用于对冷成型性要求高的各种场合。 308 不锈钢用于制作焊条。 309、310、314及330 不锈钢的镍、铬含量都比较高，为的是提高钢在高温下的抗氧化性能和蠕变强度。而30S5和310S乃是309和310不锈钢的变种，所不同者只是碳含量较低，为的是使焊缝附近所析出的碳化物减至最少。330不锈钢有着特别高的抗渗碳能力和抗热震性． 316和317 型不锈钢含有铝，因而在海洋和化学工业环境中的抗点腐蚀能力大大地优于304不锈钢。其中，316型不锈钢由变种包括低碳不锈钢316L、含氮的高强度不锈钢316N以及合硫量较高的易切削不锈钢316F。 321、347及348 是分别以钛，铌加钽、铌稳定化的不锈钢，适宜作高温下使用的焊接构件。348是一种适用于核动力工业的不锈钢，对钽和钻的合量有着一定的限制。 镍与不锈钢基础知识—镍在不锈钢中的作用 镍在不锈钢中的主要作用在于它改变了钢的晶体结构。在不锈钢中增加镍的一个主要原因就是形成奥氏体晶体结构，从而改善诸如可塑性、可焊接性和韧性等不锈钢的属性，所以镍被称为奥氏体形成元素。普通碳钢的晶体结构称为铁氧体，呈体心立方(BCC)结构，加入镍，促使晶体结构从体心立方(BCC) 结构转变为面心立方(FCC)结构，这种结构被称为奥氏体。然而，镍并不是唯一具有此种性质的元素。常见的奥氏体形成元素有：镍、碳、氮、锰、铜。这些元素在形成奥氏体方面的相对重要性对于预测不锈钢的晶体结构具有重要意义。目前，人们已经研究出很多公式来表述奥氏体形成元素的相对重要性，最著名的是下面的公式： 奥氏体形成能力=Ni%+30C%+30N%+0.5Mn%+0.25Cu% 从这个等式可以看出：碳是一种较强的奥氏体形成元素，其形成奥氏体的能力是镍的30倍，但是它不能被添加到耐腐蚀的不锈钢中，因为在焊接后它会造成敏化腐蚀和随后的晶间腐蚀问题。氮元素形成奥氏体的能力也是镍的30倍，但是它是气体，想要不造成多孔性的问题，只能在不锈钢中添加数量有限的氮。添加锰和铜会造成炼钢过程中耐火生命减少和焊接的问题。 从镍等式中可以看出，添加锰对于形成奥氏体并不非常有效，但是添加锰可以使更多的氮溶解到不锈钢中，而氮正是一种非常强的奥氏体形成元素。在200系列的不锈钢中，正是用足够的锰和氮来代替镍形成100%的奥氏体结构，镍的含量越低，所需要加入的锰和氮数量就越高。例如在201型不锈钢中，只含有4.5%的镍，同时含有0.25%的氮。由镍等式可知这些氮在形成奥氏体的能力上相当于7.5%的镍，所以同样可以形成100%奥氏体结构。这也是200系列不锈钢的形成原理。在有些不符合标准的200系列不锈钢中，由于不能加入足够数量的锰和氮，为了形成100%的奥氏体结构，人为的减少了铬的加入量，这必然导致了不锈钢抗腐蚀能力的下降。 在不锈钢中，有两种相反的力量同时作用：铁素体形成元素不断形成铁素体，奥氏体形成元素不断形成奥氏体。最终的晶体结构取决于两类添加元素的相对数量。铬是一种铁素体形成元素，所以铬在不锈钢晶体结构的形成上和奥氏体形成元素之间是一种竞争关系。因为铁和铬都是铁素体形成元素，所以400系列不锈钢是完全铁素体不锈钢，具有磁性。在把奥氏体形成元素-镍加入到铁-铬不锈钢的过程中，随着镍成分增加，形成的奥氏体也会逐渐增加，直至所有的铁素体结构都被转变为奥氏体结构，这样就形成了300系列不锈钢。如果仅添加一半数量的镍，就会形成50%的铁素体和50%的奥氏体，这种结构被称为双相不锈钢。 400系列不锈钢是一种铁、碳合铬的合金。这种不锈钢具有马氏体结构和铁元素，因此具有正常的磁特性。400系列不锈钢具有很强的抗高温氧化能力，而且与碳钢相比，其物理特性和机械特性都有进一步的改善。大多数400系列不锈钢都可以进行热处理。
实验一恒电位法测定阳极极化曲线 一、目的 1．了解金属活化、钝化转变过程及金属钝化在研究腐蚀与防护中的作用。 2．熟悉恒电位测定极化曲线的方法。 3．通过阳极极化曲线的测定，学会选取阳极保护的技术参数。 二、实验基本原理 测量腐蚀体系的极化曲线，实际就是测量在外加电流作用下，金属在腐蚀介质中的电极电位与外加电流密度（以下简称电密）之间的关系。 测量极化曲线的方法可以采用恒电位和恒电流两种不同方法。以电密为自变量测量极化曲线的方法叫恒电流法，以电位为自变量的测量方法叫恒电位法。 一般情况下，若电极电位是电密的单值函数时，恒电流法和恒电位法测得的结果是一致的。但是如果某种金属在阳极极化过程中，电极表面壮态发生变化，具有活化/钝化变化，那么该金属的阳极过程只能用恒电位法才能将其历程全部揭示出来，这时若采用恒电流法，则阳极过程某些部分将被掩盖，而得不到完整的阳极极化曲线。 在许多情况下，一条完整的极化曲线中与一个电密相对应可以有几个电极电位。例如，对于具有活化/钝化行为的金属在腐蚀体系中的阳极极化曲线是很典型的。由阳极极化曲线可知，在一定的电位范围内，金属存在活化区、钝化过渡区、钝化区和过钝化区，还可知金属的自腐蚀电位（稳定电位）、致钝电密、维钝电密和维钝电位范围。 用恒电流法测量时，由自腐蚀电位点开始逐渐增加电密，当达到致钝电密点时金属开始钝化，由于人为控制电密恒定，故电极电位突然增加到很正的数值（到达过钝化区），跳过钝化区，当再增加电密时，所测得的曲线在过钝化区。因此，用恒电流法测不出金属进入钝化区的真实情况，而是从活化区跃入过钝化区。 图1 恒电位极化曲线测量装置
三、实验仪器及药品 电化学工作站CHI660D、铂电极、饱和甘汞电极、碳钢、天平、量筒、烧杯、 电炉、水砂纸、U型管 蒸馏水、碳酸氢铵、浓氨水、浓硫酸、琼脂、氯化钠、氯化钾、无水乙醇、棉花 四、实验步骤 1.琼脂-饱和氯化钾盐桥的制备 烧杯中加入3g琼脂和97ml蒸馏水，使用水浴加热法将琼脂加热至完全溶解。然后加入30克KCl充分搅拌，KCl完全溶解后趁热用滴管或虹吸将此溶液加入已事先弯好的玻璃管中，静置待琼脂凝结后便可使用。 2.溶液的配制 (a) H2SO4溶液（0.5 M）的配制：烧杯内放入475 mL去离子水，加入 浓硫酸25 mL，搅拌均匀待用; (b) NH4HCO3-NH4OH溶液的配制：烧杯中放入700 mL去离子水，加 入160 g NH4HCO3，65 mL浓氨水，搅拌均匀。 (c) 饱和氯化钠溶液的配制。 3.操作步骤 （1）用水砂纸打磨工作电极表面，并用无水乙醇棉擦试干净待用。 （2）将辅助电极和研究电极放入极化池中，甘汞电极浸入饱和KCl溶液 中，用盐桥连接二者，盐桥鲁金毛细管尖端距离研究电极1～2mm左右。 按图1连接好线路并进行测量。 （3）测碳钢在H2SO4溶液和NH4HCO3-NH4OH溶液中的开路电压，稳定 5min。 （4）在-0.9 V和1.2 V (相对饱和甘汞电极：SCE)，以0.05，0.01和0.005 Vs-1的扫描速度测定碳钢在H2SO4溶液和NH4HCO3-NH4OH溶液中阳极极 化曲线。 （5）存储数据，转化为TXT文本，用ORIGIN软件做图。 五、实验结果及数据处理 1.绘制碳钢在H2SO4溶液和NH4HCO3-NH4OH溶液中阳极极化曲线；
不锈钢金相 一、铁素体不锈钢： ?成分、牌号、特点 ?成分：含Cr：11~30%，尚可含少量的Mo、Nb、Ti，基本上不含Ni。Cr17型和 Cr25型 ?常用牌号：06Cr13Al、10Cr17、10Cr17Mo、008Cr27Mo、008Cr30Mo2等 ?特点：加热不发生相变不能采用热处理来强化；有强磁；冷加工成型和焊接工艺较 差；具有三种脆性倾向：475℃、相析出脆、高温脆性 铁素体+ M7C3（或M23C6），如长期时效（500～800 ℃）σ相析出。 ?400～550℃内长时间加热，耐蚀性下降，出现脆化。加热至600 ℃，保温一小时 后快冷可消除。 ?900 ℃以上加热，晶粒会长大，且不能细化，需控制温度。 1Cr17钢：900℃空冷铁素体＋碳化物淬火后组织为铁素体＋低碳马氏体二、马氏体不锈钢 成分：含Cr12～14%，含C：0.1～0.4%，Cr13型。 常用牌号：12Cr13、20Cr13、30Cr13、40Cr13等。 特点：含碳量较高，淬火后得到马氏体组织；有较高的强度、硬度、耐磨性；通过热处理得到所要求的性能；切削加工性能较好。焊接性能差；有回火脆性。 退火或高温回火：铁素体+ M23C6 淬火：马氏体+少量δ铁素体（高温相） 淬火+高温回火：保留马氏体位向索氏体（过热：晶粒粗大，大量δ铁素体形成；欠热：未溶解碳化物存在）。 淬火+低温回火：回火马氏体
1Cr13淬火：1000℃ ～1050℃， 组织为马氏体＋少量δ铁素体， 再650回火：为回火索氏体＋铁素体 三、 奥氏体不锈钢 成分：含Cr ：16～25%，含Ni ：7～20%，基本成分18%Cr ，8%Ni 。 常用牌号：304（18Cr-8Ni ）、321 （18Cr-9Ni-Ti ） 、347 （18Cr-9Ni-Nb ） 316（18Cr-12Ni-2.5Mo ）等 特点：不能热处理强化；无磁性，具有优异的的耐腐蚀性；有良好的冷热成型性和焊接性能；切削加工较困难。 固溶处理：1050～1100℃， 组织：奥氏体+少量铁素体（过热：晶粒长大，δ铁素体形成）。 敏化：500～850℃，组织：晶界析出 M23C6 晶界贫铬 稳定化： 850～900℃，组织：A+MC （TiC 、NbC ）抑制晶间腐蚀 消除应力：低温处理：300~350℃，高温处理800℃以上； 消除σ相：通过820℃以上的加热或固溶处理消除 。 1000℃～1100 ℃固溶：奥氏体单一组织 奥氏体＋少量铁素体
不锈钢的性能与特性 一、不锈钢的组织性能 目前已知的化学元素有100多种，在工业中常用的钢铁材料中可以遇到的化学元素约二十多种。对于人们在与腐蚀现象作长期斗争的实践而形成的不锈钢这一特殊钢系列来说，最常用的元素有十几种，除了组成钢的基本元素铁以外，对不锈钢的性能与组织影响最大的元素是：碳、铬、镍、锰、硅、钼、钛、铌、钛、锰、氮、铜、钴等。这些元素中除碳、硅、氮以外，都是化学元素周期表中位于过渡族的元素。 实际上工业上应用的不锈钢都是同时存在几种以至十几种元素的，当几种元素共存于不锈钢这一个统一体中时，它们的影响要比单独存在时复杂得多，因为在这种情况下不仅要考虑各元素自身的作用，而且要注意它们互相之间的影响，因此不锈钢的组织决定于各种元素影响的总和。 合金元素的作用—— 不锈钢含有基本金属（Base）铁和主要元素Cr、Ni，通过添加Cr、Ni以外的元素制造具有各种特性的不锈钢。 二、不锈钢的特性 1．一般特性
◆表面美观以及使用可能性多样化 ◆耐腐蚀性能好，比普通钢长久耐用 ◆耐腐蚀性好 ◆强度高，因而薄板使用的可能性大 ◆耐高温氧化及强度高，因此能够抗火灾 ◆常温加工，即容易塑性加工 ◆因为不必表面处理，所以简便、维护简单 ◆清洁，光洁度高 ◆焊接性能好 2、品质特性 2-1不锈钢的品质特性
2-2不锈钢的品质特性要求 ※各产品由于用途的不同，其加工工艺和原料的品质要求也不同。 2-3 品质要求特性微细项目 (1) 材质： ①DDQ（deep drawing quality）材：是指用于深拉（冲）用途的材料，也就是大家所说的的软料，这种材料的主要特点是延伸率较高（≧53%），硬度较低（≦170%），内部晶粒等级在7.0~8.0之间，深冲性能极佳。目前许多生产保温瓶、锅类的企业，其产品的加工比一般都比较高，SUS304 DDQ用材主要就是用于这些要求较高加工比的产品，当然加工比超过2.0的产品一般都需经过几道次的拉伸才能完成。如果原料延伸方面达不到的话，在加工深拉制品时产品极易产生裂纹、拉穿的现象，影响成品合格率，当然也就加大了厂家的成本；
氯离子对不锈钢的腐蚀 问题描述：对于奥氏体不锈钢在氯离子环境下的腐蚀，各种权威的书籍均有严格的要求，氯离子含量要小于25ppm，否则就会发生应力腐蚀、孔蚀、晶间腐蚀。但是事实上在工程应用中我们有很多高浓度的氯离子含量的情况下在使用奥氏体不锈钢，因些分析氯离子对不锈钢的腐蚀，采取预防措施，延长使用寿命，或合理选材。 不锈钢的腐蚀失效分析： 1、应力腐蚀失：不锈钢在含有氧的氯离子的腐蚀介质环境产生应力腐蚀。应力腐蚀失效所占的比例高达45%左右。常用的防护措施：合理选材,选用耐应力腐蚀材料主要有高纯奥氏体铬镍钢,高硅奥氏体铬镍钢,高铬铁素体钢和铁素体—奥氏体双相钢。其中,以铁素体—奥氏体双相钢的抗应力腐蚀能力最好。控制应力：装配时,尽量减少应力集中,并使其与介质接触部分具有最小的残余应力，防止磕碰划伤,严格遵守焊接工艺规范。严格遵守操作规程：严格控制原料成分、流速、介质温度、压力、pH值等工艺指标。在工艺条件允许的范围内添加缓蚀剂。铬镍不锈钢在溶解有氧的氯化物中使用时,应把氧的质量分数降低到1.0×10 - 6以下。实践证明,在含有氯离子质量分数为500.0×10 - 6的水中,只需加入质量分数为150.0×10 - 6的硝酸盐和质量分数为0.5×10 - 6亚硫酸钠混合物,就可以得到良好的效果。 2、孔蚀失效及预防措施 小孔腐蚀一般在静止的介质中容易发生。蚀孔通常沿着重力方向或横向方向发展,孔蚀一旦形成,即向深处自动加速。,不锈钢表面的氧化膜在含有氯离子的水溶液中便产生了溶解，结果在基底金属上生成孔径为20μm～30μm小蚀坑这些小蚀坑便是孔蚀核。只要介质中含有一定量的氯离子,便可能使蚀核发展成蚀孔。常见预防措施：在不锈钢中加入钼、氮、硅等元素或加入这些元素的同时提高铬含量。降低氯离子在介质中的含量。加入缓蚀剂,增加钝化膜的稳定性或有利于受损钝化膜得以再钝化。采用外加阴极电流保护,抑制孔蚀。 3、点腐蚀：由于任何金属材料都不同程度的存在非金属夹杂物，这些非金属化合物，在Cl 离子的腐蚀作用下将很快形成坑点腐蚀，在闭塞电池的作用，坑外的Cl离子将向坑内迁移，而带正电荷的坑内金属离子将向坑外迁移。在不锈钢材料中，加Mo的材料比不加Mo的材料在耐点腐蚀性能方面要好，Mo含量添加的越多，耐坑点腐蚀的性能越好。 4.缝隙腐蚀 缝隙腐蚀与坑点腐蚀机理一样，是由于缝隙中存在闭塞电池的作用，导致Cl离子富集而出现的腐蚀现象。这类腐蚀一般发生在法兰垫片、搭接缝、螺栓螺帽的缝隙，以及换热管与管板孔的缝隙部位，缝隙腐蚀与缝隙中静止溶液的浓缩有很大关系，一旦有了缝隙腐蚀环境，其诱导应力腐蚀的几率是很高的。 总结 1：几种不锈钢在含氯(Cl—)水溶液中的适用条件 一、板片材料的选用 （1）注：不含气体、PH值为7(即中性)、流动的含氯水溶液。 （2）奥氏体不锈钢对硫化物(SO2、SO3)腐蚀有一定的抗力。但是，Ni含量越高，耐蚀性将降低（因生成低熔点NiS）,可能引起硫化物应力腐蚀开裂。硫化物应力腐蚀开 裂同材料的硬度有关，奥氏体不锈钢的硬度应≤HB228；Ni-Mo或Ni–Mo–Cr合金的 硬度不限；碳素钢的硬度应≤HB225； 3）必须注意板片材料与垫片或胶粘剂的相容性。例如，应避免将含氯的垫片或胶粘剂（如氯丁橡胶或以其为溶质的胶粘剂）与不锈钢板片组配,或者将氟橡胶、聚四氟乙烯（PTFE）垫片与钛板板片组配；
腐蚀电化学分析 杨聪仁教授编撰 一、实验目的 以电化学分析法测量金属在不同环境下的腐蚀速率。 二、实验原理 2-1 腐蚀形态 腐蚀可被定义为材料受到外在环境的化学侵蚀而导致退化的象。大多数材料的腐蚀包含了由电化学引起的化学侵蚀。我们可根据被腐蚀金属的表面，简便地将腐蚀型态分类，如图一。有许多类型易被辨识，但各种腐蚀类型彼此间都有某种程度的关连。这些类型包括： 均匀或一般侵蚀腐蚀应力腐蚀 化学或两金属腐蚀冲蚀腐蚀 孔蚀腐蚀涡穴损伤 间隙腐蚀移擦腐蚀 粒间腐蚀选择性腐蚀 均匀或一般侵蚀腐蚀 均匀腐蚀是指当金属处于腐蚀环境时，金属整个表面会同时进行电化学反应。就重量而言，均匀腐蚀是金属所面临的最大腐蚀破坏，尤其是对钢铁来说。然而，它很容易藉由保护性镀层、抑制剂及阴极保护等方法来控制。 化学或两金属腐蚀 由于不同金属具有不同的电化学电位，因此当要将不同金属放在一起时，必须格外小心，以免产生腐蚀现象。两金属化学腐蚀的另一个重要考虑因素是阳极与阴极的比率，也就是面积效应(area effect)。阴极面积大而阳极面积小是一种不利的面积比率，因为当某特定量的电流经过金属对时，例如不同尺寸的铜极及铁极，小电极的电流密度会远大于大电极，因此小阳极将会加速腐蚀。所以大阴极面积对小阳极面积的情形应尽量避免。
孔蚀腐蚀 孔蚀是会在金属上产生空孔的局部腐蚀类型。此类型的腐蚀若造成贯穿金属的孔洞，则对工程结构会有相当的破坏效果。但若没有贯穿现象，则小蚀孔有时对工程设备而言是可接受的。孔蚀通常是很难检测的，这是因为小蚀孔常会被腐蚀生成物覆盖所致。另外蚀孔的数目及深度变化也很大，因此对孔蚀所造成的破坏不太容易做评估。也因为如此，由于孔蚀的局部本质，它常会导致突然不可预测的破坏。蚀孔会在腐蚀速率增加的局部区域发生。金属表面的夹杂物，其他结构不均匀物及成份不均匀处，都是蚀孔开始发生的地方。当离子和氧浓度差异形成浓淡电池时也可产生蚀孔。 间隙腐蚀是发生于间隙及有停滞溶液之遮蔽表面处的局部电化学腐蚀。若要产生间隙腐蚀，必须有一个间隙其宽度足够让液体进入，但却也可使液体停滞不流出。因此，间隙腐蚀通常发生于开口处有百万分之几公尺或更小宽度的间隙。 粒间腐蚀 粒间腐蚀是发生在合金晶界及晶界附近的局部腐蚀现象。在正常情况下，若金属均匀腐蚀时，晶界的反应只会稍快于基地的反应。但在某些情况下，晶界区域会变得很容易起反应而导致粒间腐蚀，如此会使合金的强度下，甚至导致晶界分裂。 应力腐蚀 金属的应力腐蚀破裂(SCC)是指由拉伸应力及腐蚀环境结合效应所导致的破裂。在SCC期间，金属表面通常只受到很轻微的侵蚀，但局部裂缝却很快沿着金属横断面传播。产生SCC所需的应力可以是残留应力或施加应力。裂缝会开始于金属表面上的蚀孔或其他不连续处。在裂缝开始成长时，其尖端会开始向前，此时作用在金属上的拉伸应力会在裂缝尖端处形成高应力，当裂缝尖端向前传播时，在裂缝尖端处也会产生电化学腐蚀而使阳极金属溶解。裂缝会沿着垂直于拉伸应力的方向成长，直到金属破坏为止。若应力或腐蚀其中任一停止，则裂缝将停止成长。 冲蚀腐蚀 冲蚀腐蚀可被定义为由于腐蚀性流体与金属表面相对运动而导致金属腐蚀速率加速的现象。当腐蚀性流体的相对运动速率相当快时，机械磨擦效应将会相当严重。冲蚀腐蚀的特征为金属表面具有与腐蚀性流体流动方向相同的凹槽、蚀孔与圆孔等。 涡穴损伤 此类型的冲蚀腐蚀是由接近金属表面之液体中的气泡及充气孔穴破灭所造成的。涡穴损伤通常发生在具有高速液体流动及压力改变的金属表面。 移擦腐蚀 移擦腐蚀发生在材料承受振动及滑动负荷的界面处，它会形成具有腐蚀生成物的凹槽或蚀孔。当金属发生移擦腐蚀时，磨擦表面间的金属碎片会被氧化且某些氧化膜会因磨擦动作而剥落，因此摩擦表面间会累积可当研磨剂用的氧化物颗粒。
6.4不锈钢局部腐蚀（晶间腐蚀、点蚀）试验结果与对比 6.4.1不锈钢晶间腐蚀试验方法 1）沸腾硝酸法（E法，用于304、410S、430、409L） 目的：检测304（敏化后）和410S、430、409L(热轧态)的耐晶间腐蚀性能；实验条件：试样在65%硝酸溶液中微沸48h（304）或24h（其他）； 试样情况：试样表面抛光，并用乙醇清洗； 检测：测量失重；腐蚀后的特征形貌； 标准：GB 4334.3 2）硫酸-硫酸铜法（用于奥氏体不锈钢304） 目的：检测304（敏化后）的耐晶间腐蚀性能； 实验条件：试样在CuSO4+H2SO4+铜屑的微沸溶剂中24h（对于≤18%C r的不锈钢）； 试样情况：试样表面抛光，并用乙醇清洗； 检测：测量失重；腐蚀后的金相特征； 溶剂配方：100g CuSO4+100ml H2SO4加蒸馏水稀释至1000ml。 标准：GB 4334.2 注1：304不锈钢为热轧后再经650℃、2h处理的敏化态，铁素体不锈钢为热轧态。 注2：以上二法对304都适用；对铁素体不锈钢，试验表明：410、430、409L 在硫酸-硫酸铜 溶液中试样表面发生较严重的镀铜现象，故仅采用沸腾硝酸法。因此， 为了便于304与其它3种铁素体不锈钢进行耐晶间腐蚀性能的对比分 析，以下以沸腾硝酸法为主，此外还要与晶间腐蚀的电化学试验、分 析相结合（参6.7）。
图0-1 晶间腐蚀试验装置图0-2 点蚀试验装置（恒温水浴锅）6.7 不锈钢局部腐蚀的电化学分析与对比 6.7.1不锈钢晶间腐蚀电化学试验方法 主要目的：对不锈钢耐晶间腐蚀的电化学性能的测定和对比分析，与浸泡试验结果相辅相成。 测试项目：用动电位再活化法测得晶间腐蚀的电化学曲线，可得阳极化环和再活化环的最大电流Ia和Ir，并以其比值Ir/Ia作为耐晶间腐蚀性能的度量。 试样状态：304---650o C 2h、空冷； 430、410、409L---热轧态；均经机械抛光。 所用仪器：CHI600C电化学分析仪 标准：JIS G0580-1986，ASTM G108，GB/T 15260-1994 晶间腐蚀电化学测定方法: 采用电化学动电位再活化法(EPR)：以0.5mol/L的H2SO4为腐蚀介质（30o C），采用双环EPR法，以6V/h的扫描速度从腐蚀电位[约-400mv（SCE）] 极化到+300mv（SCE），一旦达到这个电位则扫描方向反转，以相同速度降低到腐蚀电位。分别测定阳极化环和 再活化环的最大电流Ia和Ir(如图2，单位为A)，Ir：Ia比值越小越耐晶间腐蚀。
腐蚀与不锈钢 应力腐蚀 应力腐蚀是指零件在拉应力和特定的化学介质联合作用下所产生的低应力脆性断裂现象。 应力腐蚀由残余或外加应力导致的应变和腐蚀联合作用产生的材料破坏过程。应力腐蚀导致材料的断裂称为应力腐蚀断裂。 它的发生一般有以下四个特征： 一、一般存在拉应力，但实验发现压应力有时也会产生应力腐蚀。 二、对于裂纹扩展速率，应力腐蚀存在临界KISCC，即临界应力强度因子要大于KISCC，裂纹才会扩展。 三、一般应力腐蚀都属于脆性断裂。 四、应力腐蚀的裂纹扩展速率一般为10- 6～10-3 mm/min，而且存在孕育期，扩展区和瞬段区三部分 应力腐蚀机理的机理一般认为有阳极溶解和氢致开裂 晶间腐蚀 说明:局部腐蚀的一种。沿着金属晶粒间的分界面向内部扩展的腐蚀。主要由于晶粒表面和内部间化学成分的差异以及晶界杂质或内应力的存在。晶间腐蚀破坏晶粒间的结合，大大降低金属的机械强度。 AHA12GAGGAGAGGAFFFFAFAF
而且金属表面往往仍是完好的，但不能经受敲击，所以是一种很危险的腐蚀。通常出现于黄铜、硬铝和一些含铬的合金钢中。不锈钢焊缝的晶间腐蚀是化学工厂的一个重大问题。 晶间腐蚀是沿着或紧靠金属的晶界发生腐蚀。腐蚀发生后金属和合金的表面仍保持一定的金属光泽，看不出被破坏的迹象，但晶粒间结合力显著减弱，力学性能恶化。不锈钢、镍基合金、铝合金等材料都较易发生晶间腐蚀。 AHA12GAGGAGAGGAFFFFAFAF
不锈钢的晶间腐蚀: 不锈钢在腐蚀介质作用下，在晶粒之间产生的一种腐蚀现象称为晶间腐蚀。产生晶间腐蚀的不锈钢，当受到应力作用时，即会沿晶界断裂、强度几乎完全消失，这是不锈钢的一种最危险的破坏形式。晶间腐蚀可以分别产生在焊接接头的热影响区、焊缝或熔合线上，在熔合线上产生的晶间腐蚀又称刀状腐蚀。 不锈钢具有耐腐蚀能力的必要条件是铬的质量分数必须大于12%。当温度升高时，碳在不锈钢晶粒内部的扩散速度大于铬的扩散速度。因为室温时碳在奥氏体中的熔解度很小，约为0.02%～0.03%，而一般奥氏体不锈钢中的含碳量均超过此值，故多余的碳就不断地向奥氏体晶粒边界扩散，并和铬化合，在晶间形成碳化铬的化合物，如（CrFe）23C6等。但是由于铬的扩散速度较小，来不及向晶界扩散，所以在晶间所形成的碳化铬所需的铬主要不是来自奥氏体晶粒内部，而是来自晶界附近，结果就使晶界附近的含铬量大为减少，当晶界的铬的质量分数低到小于12%时，就形成所谓的“贫铬区”，在腐蚀介质作用下，贫铬区就会失去耐腐蚀能力，而产生晶间腐蚀。 不锈钢的晶间腐蚀 含碳量超过0.03%的不稳定的奥氏体型不锈钢（不含钛或铌的牌 AHA12GAGGAGAGGAFFFFAFAF
氯离子对不锈钢腐蚀的机理 在化工生产中,腐蚀在压力容器使用过程中普遍发生,是导致压力容器产生各种缺陷的主要因素之一。普通钢材的耐腐蚀性能较差,不锈钢则具有优良的机械性能和良好的耐腐蚀性能。Cr 和N i 是不锈钢获得耐腐蚀性能最主要的合金元素。Cr 和Ni 使不锈钢在氧化性介质中生成一层十分致密的氧化膜,使不锈钢钝化,降低了不锈钢在氧化性介质中的腐蚀速度,使不锈钢的耐腐蚀性能提高。氯离子的活化作用对不锈钢氧化膜的建立和破坏均起着重要作用。虽然至今人们对氯离子如何使钝化金属转变为活化状态的机理还没有定论,但大致可分为2 种观点。 成相膜理论的观点认为,由于氯离子半径小,穿透能力强,故它最容易穿透氧化膜内极小的孔隙,到达金属表面,并与金属相互作用形成了可溶性化合物,使氧化膜的结构发生变化,金属产生腐蚀。 吸附理论则认为,氯离子破坏氧化膜的根本原因是由于氯离子有很强的可被金属吸附的能力,它们优先被金属吸附,并从金属表面把氧排掉。因为氧决定着金属的钝化状态,氯离子和氧争夺金属表面上的吸附点,甚至可以取代吸附中的钝化离子与金属形成氯化物,氯化物与金属表面的吸附并不稳定,形成了可溶性物质,这样导致了腐蚀的加速。 电化学方法研究不锈钢钝化状态的结果表明,氯离子对金属表面的活化作用只出现在一定的范围内,存在着1 个特定的电位值,在此电位下,不锈钢开始活化。这个电位便是膜的击穿电位,击穿电位越大,金属的钝态越稳定。因此,可以通过击穿电位值来衡量不锈钢钝化状态的稳定性以及在各种介质中的耐腐蚀能力。 3. 2 防止孔蚀的措施 （1）在不锈钢中加入钼、氮、硅等元素或加入这些元素的同时提高铬含量,可获得性能良好的钢种。耐孔蚀不锈钢基本上可分为 3 类:铁素体不锈钢;铁素体—奥氏体双相钢;奥氏体不锈钢。设计时应优先选用耐孔蚀材料。 （2）降低氯离子在介质中的含量,操作时严防跑、冒、滴、漏等现象的发生。 （3）在工艺条件许可的情况下,可加入缓蚀剂。对缓蚀剂的要求是,增加钝化膜的稳定性或有利于受损钝化膜得以再钝化。例如,在10 %的FeCl3 溶液中加入3 %的NaNO2 ,可长期防止1Cr18Ni9Ti 钢的孔蚀。 （4）采用外加阴极电流保护,抑制孔蚀。氯离子对不锈钢制压力容器的腐蚀,对压力容器的安全性有很大的影响。即使是合理的设计、精确的制造避免或减少了容器本身的缺陷,但是,在长期使用中,由于各种错综复杂因素的联合作用,容器也会受到一定的腐蚀。虽然目前对防止氯离子对不锈钢腐蚀的方法还不十分完善,但掌握一些最基本的防护措施,对保证生产的正常进行,还是十分必要的。除此之外,还应严格按照操作规程操作,加强设备管理,做好容器的定期检验,以保证容器在合理的寿命期限内安全运行。 (1).氯离子对不锈钢设备耐蚀性的影响工作介质中氯离子的含量和工作温度对不锈钢应力腐蚀的影响很大。例如天津某厂水加热器腐蚀严重,采用了全不锈钢材质后,使用几个月就出现了漏液现象。经过认真分析,发现热水中含有氯离子和氧。不锈钢在一定温度下不能耐氯离子腐蚀,特别是介质中有氧存在的条件下,氧的存在能加速腐蚀。在实际生产中还发现,氯离子在一定浓度和温度时,不锈钢的耐蚀性还不如碳钢;但在氯离子合量很少或含量高、温度不高的条件下,还是远比碳钢好。在这一点上,温度对耐蚀性的影响比氯离子浓度的影响更大。所以在选材时,除考虑氯离子的浓度外,特别要注意温度的影响。提高奥氏体合金中镍的含量,是防止氯离子引起的应力开裂的一种有效方法。含镍42%以上的合金完全能耐氯离子引起的腐蚀开裂,如825合金、G合金、625合金。而含镍8%~12%的合金是最容易发生应力开裂的
不锈钢腐蚀的机理 1 氯离子对不锈钢腐蚀的机理 在化工生产中,腐蚀在压力容器使用过程中普遍发生,是导致压力容器产生各种缺陷的主要因素之一。普通钢材的耐腐蚀性能较差,不锈钢则具有优良的机械性能和良好的耐腐蚀性能。Cr 和Ni 是不锈钢获得耐腐蚀性能最主要的合金元素。Cr 和Ni 使不锈钢在氧化性介质中生成一层十分致密的氧化膜,使不锈钢钝化,降低了不锈钢在氧化性介质中的腐蚀速度,使不锈钢的耐腐蚀性能提高[1 ] 。 氯离子的活化作用对不锈钢氧化膜的建立和破坏均起着重要作用。虽然至今人们对氯离子如何使钝化金属转变为活化状态的机理还没有定论,但大致可分为 2 穿透氧化膜内极小的孔隙,到达金属表面,并与金属相互作用形成了可溶性化合 ,氯离子破坏氧化膜的根本原因是由于氯离子有很强的可被金属吸附的能力,它们优先被金属吸附,并从金属表面把氧排掉。因为氧决定着金属的钝化状态,氯离子和氧争夺金属表面上的吸附点,甚至可以取代吸附中的钝化离子,与金属形成氯化物,氯化物与 法研究不锈钢钝化状态的结果表明,氯离子对金属表面的活化作用只出现在一定的范围内,存在着1 个特定的电位值,在此电位下,不锈钢开始活化。这个电位便是膜的击穿电位,击穿电位越大,金属的钝态越稳定。因此,可以通过击穿电位值来衡量不锈钢钝化状态的稳定性以及在各种介质中的耐腐蚀能力。 2 应力腐蚀失效及防护措施 2. 1 应力腐蚀失效机理[2 ] 在压力容器的腐蚀失效中,应力腐蚀失效所占的比例高达45 %左右。因此,研究不锈钢制压力容器的应力腐蚀失效显得尤为重要。所谓应力腐蚀,就是在拉伸应力和腐蚀介质的联合作用下而引起的低应力脆性断裂。应力腐蚀一般都是在特定条件下产生: ①只有在拉应力的作用下。②产生应力腐蚀的环境总存在特定的腐蚀介质,不锈钢在含有氧的氯离子的腐蚀介质及H2SO4 、H2S 溶液中才容易发生应力腐蚀。③一般在合金、碳钢中易发生应力腐蚀。研究表明,应
铁素体不锈钢发展与前景 [我的钢铁] 2008-08-13 10:26:37 一．铁素体不锈钢的发展 近年来，全球资源供应紧张，有色金属市场也水涨船高，尤其07年上半年以前是镍价不断攀升，给不锈钢企业带来了很大的成本压力。镍价的大幅波动以及房屋建筑领域需求的减少，使得300系不锈钢的需求受到影响（见下图1）。原材料价格的飞涨，使得一些低镍的奥氏体不锈钢开始在市场盛行，当然这也给铁素体不锈钢带来了一定发展空间。 图 1 二．铁素体的分类与优势 铁素体不锈钢成本低廉，价格稳定，并且具有许多独特的特点和优势，能够在多领域中替代奥氏体不锈钢。铁素体不锈钢与奥氏体不锈钢相比，铁素体不锈钢镍含量少，主要原料是铬和铁，为强化某些特殊性能，一些铁素体不锈钢还含有其他合金元素，如钼。同时铁素体不锈钢不仅拥有昂贵的奥氏体不锈钢大多数力学性能和耐蚀性能，还在一些性能上优于奥氏体，特别在成型性、耐蚀性、抗氧化性上表现出色，被称为“经济型”不锈钢。 1.铁素体不锈钢的化学成分
铁素体不锈钢分为五大类，其中前三类为标准牌号，是迄今为止用量最大且应用范围最广的不锈钢，此外，后两类为特殊牌号，使用于某些有特殊要求的领域（见图2）。 图 2 第一类，由于含铬量最低，因此价格也最便宜，适合在没有腐蚀或轻微腐蚀及允许有局部轻微生锈的环境下使用。其中，409型不锈钢主要使用在汽车排气系统中。而410L型不锈钢常用于容器、公共汽车和长途大轿车，也有用作液晶显示器的外框。λ 第二类，即通常使用最广的430不锈钢，含较高的铬，具有较好的耐蚀性，通常在室内使用，典型的用途包括洗衣机滚筒，室内面板等，其多数性能与304类似，在某些领域可替代304不锈钢如厨房设施，洗碗机，壶和锅等。这类型具有足够的耐蚀性。λ 第三类，这类型较430型具有良好的焊接性和成形性。在多数情况下，其性能甚至优于304。典型用途包括水槽，热交换管（制糖业，能源等），汽车排气系统（比409寿命长）和洗衣机的焊接部位。这类型甚至可替代304用于性能要求更高的场合。λ 第四类，这类型添加了来钼增加耐蚀性，主要应用领域是热水箱，太阳能热水器，汽车排气系统，电加热壶和微波炉部件，汽车装饰条和户外面板等，其中，444钢的耐蚀性能与316相当。λ 第五类，这类型的耐蚀性和抗氧化性优于316，主要是通过添加了更多的铬和含有钼来提高耐蚀性和抗氧化性。主要用于沿海和其它高耐蚀环境。例如JIS447的耐蚀性与金属钛相当。λ 2.铁素体不锈钢的优势
