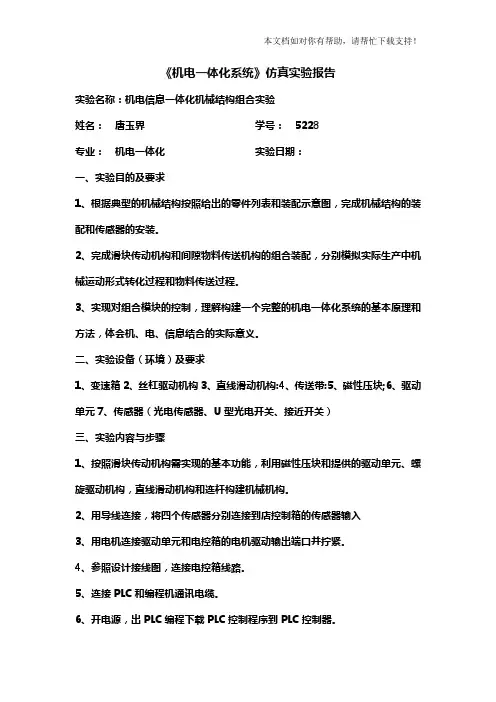

《机电一体化系统》仿真实验报告
实验名称：机电信息一体化机械结构组合实验
姓名：唐玉界学号：186400145228
专业：机电一体化实验日期：2018.12.24
一、实验目的及要求
1、根据典型的机械结构按照给出的零件列表和装配示意图，完成机械结构的装配和传感器的安装。
2、完成滑块传动机构和间隙物料传送机构的组合装配，分别模拟实际生产中机械运动形式转化过程和物料传送过程。
3、实现对组合模块的控制，理解构建一个完整的机电一体化系统的基本原理和方法，体会机、电、信息结合的实际意义。
二、实验设备（环境）及要求
1、变速箱
2、丝杠驱动机构
3、直线滑动机构:
4、传送带:
5、磁性压块;
6、驱动单元
7、传感器（光电传感器、U型光电开关、接近开关）
三、实验内容与步骤
1、按照滑块传动机构需实现的基本功能，利用磁性压块和提供的驱动单元、螺旋驱动机构，直线滑动机构和连杆构建机械机构。
2、用导线连接，将四个传感器分别连接到店控制箱的传感器输入
3、用电机连接驱动单元和电控箱的电机驱动输出端口并拧紧。
4、参照设计接线图，连接电控箱线路。
5、连接PLC和编程机通讯电缆。
6、开电源，出PLC编程下载PLC控制程序到PLC控制器。
7、利用点控制箱主面板上的变频器调速面板，将变频器的频率设置位20~35Hz。
8、系统调试、运行。
四、实验结果与数据处理
完成机械结构的装配和传感器的安装，完成滑块传动机构和间隙物料传送机构的组合装配，实现对组合模块的控制.
五、分析与结论
现代科技的进步，推动了机电一体化的发展，在机械制造行业中发挥了非常重要的作用。机电一体化是将计算机技术、信息技术、电子技术等充分结合在一起，使机电产品具有较强的科学性、系统性与完整性。目前，机电产品向着体积小、重量轻、精度高的方向发展，并且可靠性也不断提高，这些都是基于机电一体化基础上实现的。因此，本文针对机电一体化技术在机械制造行业中的应用进行探讨，对机电行业的发展具有一定的借鉴意义。
六、思考题
机电一体化系统由哪些基本要素组成？分别实现哪些功能？
答：①.机电一体化系统由计算机、动力源、传感件、机构、执行元件系统五大要素组成。
②.对应的五大功能为：控制、动力、计测、构造、操作功能。
