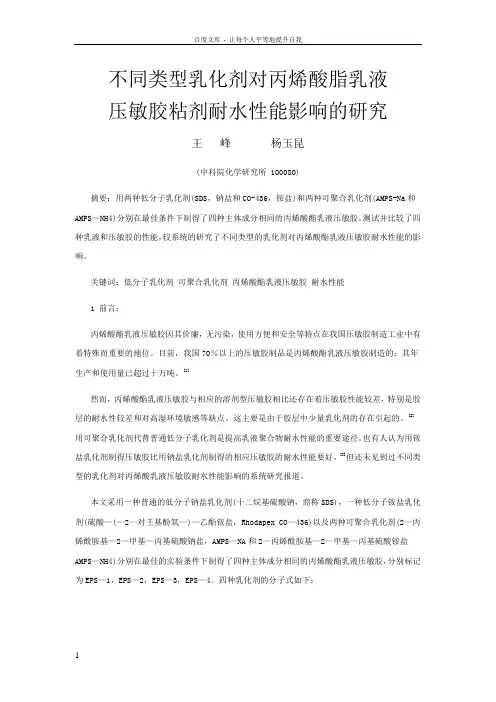

不同类型乳化剂对丙烯酸脂乳液
压敏胶粘剂耐水性能影响的研究
王峰杨玉昆
(中科院化学研究所 100080)
摘要：用两种低分子乳化剂(SDS，钠盐和CO-436，铵盐)和两种可聚合乳化剂(AMPS-Na和AMPS—NH4)分别在最佳条件下制得了四种主体成分相同的丙烯酸酯乳液压敏胶。测试并比较了四种乳液和压敏胶的性能，较系统的研究了不同类型的乳化剂对丙烯酸酯乳液压敏胶耐水性能的影响。
关键词：低分子乳化剂可聚合乳化剂丙烯酸酯乳液压敏胶耐水性能
1 前言：
丙烯酸酯乳液压敏胶因其价廉，无污染，使用方便和安全等特点在我国压敏胶制造工业中有着特殊而重要的地位。目前，我国70％以上的压敏胶制品是丙烯酸酯乳液压敏胶制造的；其年生产和使用量已超过十万吨。[1]
然而，丙烯酸酯乳液压敏胶与相应的溶剂型压敏胶相比还存在着压敏胶性能较差，特别是胶层的耐水性较差和对高湿环境敏感等缺点。这主要是由于胶层中少量乳化剂的存在引起的。[2]用可聚合乳化剂代替普通低分子乳化剂是提高乳液聚合物耐水性能的重要途径。也有人认为用铵盐乳化剂制得压敏胶比用钠盐乳化剂制得的相应压敏胶的耐水性能要好。[3]但还未见到过不同类型的乳化剂对丙烯酸乳液压敏胶耐水性能影响的系统研究报道。
本文采用一种普通的低分子钠盐乳化剂(十二烷基硫酸钠，商称SDS)，一种低分子铵盐乳化剂(硫酸—(—2—对壬基酚氧—)—乙酯铵盐，Rhodapex CO—436)以及两种可聚合乳化剂(2—丙烯酰胺基—2—甲基—丙基硫酸钠盐，AMPS—NA和2—丙烯酰胺基—2—甲基—丙基硫酸铵盐AMPS—NH4)分别在最佳的实验条件下制得了四种主体成分相同的丙烯酸酯乳液压敏胶，分别标记为EPS—1，EPS—2，EPS—3，EPS—4。四种乳化剂的分子式如下：
用国家标准测试方法测试了四种乳液以及将它们涂布于PET膜上制得的压敏胶粘带的性能。进而测试并比较了四种乳液压敏胶膜经水浸泡后的吸水率和溶出率以及粘贴于不锈钢板和木材板上的压敏胶带180°剥离强度随水浸泡时间的变化。系统的研究了不同类型乳化剂对丙烯酸乳液压敏胶耐水性能的影响。
2 实验部分(略)
3 结果与讨论
3.1 聚合物乳液性能
由表1的结果可以看出，用可聚合乳化剂制得的压敏胶乳液(EPS—3和EPS—4)在单体转化率，乳液粘度，聚合稳定性等方面均较用低分子乳化剂制得的相应乳液(EPS—1和EPS—2)有所下降。这主要是因为用可聚合乳化剂制备压敏胶乳液时，AMPS取代了功能性单体丙烯酸(AA)。
[4]这体现了功能性单体丙烯酸(AA)在提高丙烯酸酯压敏胶聚合物乳液性能方面的独特作用。3.2 乳液压敏胶的胶粘性能
由表2的结果可以看出：(1)用高分子乳化剂制得的乳液压敏胶(EPS—3和EPS—4)，其180°剥离强度值皆较用低分子乳化剂制得的乳液压敏胶(EPS—1和EPS—2)的值低，这主要可能也是因为前者的共聚单体中缺乏功能性单体丙烯酸(AA)的缘故。 (2)由两种铵盐乳化剂制得的乳液压敏胶(EPS—2和EPS—4)的初粘，180°剥离强度和持粘值分别比由两种钠盐乳化剂制得的相应乳液压敏胶(EPS—1和EPS—3)的值要高。这体现了不管是可聚合乳化剂还是低分子乳化剂，铵盐乳化剂在合成丙烯酸酯乳液压敏胶上有较大优势。
3．3 乳液压敏胶层的吸水率和溶出率
由表3的结果可以看出，由低分子钠盐乳化剂制得的乳液压敏胶(EPS-1)经涂布于干净玻璃板并烘干所得到的胶膜在常温自来水中浸泡4天就脱落，吸水率高达66．41％，溶出率高达0．55％。而以由高分子铵盐乳化剂合成的乳液压敏胶(EPS—4)胶膜浸泡15天仍未脱落，吸水率仅约为EPS—1的1／3，溶出率更是小的多。这表明不同的乳化剂对丙烯酸乳液压敏胶的耐水性有很大影响。从表3的数据可以进一步看出：(1)不管是钠盐还是铵盐，可聚合乳化剂制得的乳液压敏胶的耐水浸泡性能皆比低分子乳化剂为好； (2)不管足可聚合乳化剂还是低分于乳化剂，
铵盐乳化剂制得的乳液压敏胶的耐水浸泡性皆比相应的钠盐乳化剂为好。这说明铵盐乳化剂在提高乳液耐水性方面较相应的钠盐乳化剂为好。这可能是由于在乳液成膜过程中铵盐受热分解成相应的酸，而酸的亲水性较铵盐弱的缘故。
3．4 乳液压敏胶粘带的耐水性
将由四种不同类型乳化剂制得的乳液压敏胶按国标制成压敏胶粘带，分别粘贴于不锈钢板和木材板上制成180°剥离强度待测片。接着置于60℃的恒温干燥箱烘烤两星期，使压敏胶与基材充分粘附，以消除随时间的推移，因压敏胶与基材的进一步浸润而导致剥离值上升带来的影响。然后，浸泡于室温下的自来水中，每隔一定时间取样，测试并观察180°剥离强度随浸泡时间延长而发生的变化。实验结果列于图1和图2。由两图的结果可以看出，随浸泡时间的延长，粘贴于木材板上的胶粘带180°剥离强度下降的幅度较不锈钢板大的多，这显然是由于木材的多孔性造成的。可见基材对压敏胶的耐水性也有较大的影响，由两图还可以看出：(1)无论是钠盐还是铵盐乳化剂，由可聚合乳化剂制得的乳液压敏胶粘带的耐水性较低分子乳化剂为好；(2)无论是可聚合乳化剂还是低分子乳化剂，由铵盐乳化剂制得的乳液压敏胶粘带的耐水性较钠盐有较大的优势。
4 结论
1．与用低分子乳化剂SDS和CO—436相比，用可聚合乳化剂AMPS—Na和AMPS-NH4较难制得实用性好的丙烯酸酯乳液压敏胶。
2．无论是铵盐还是钠盐，用可聚合乳化剂(AMPS—Na和AMPS-NH4)制得的丙烯酸乳液压敏胶的耐水性分别优于用低分子乳化剂(SDS和CO—436)制得的相应乳液压敏胶。
3．无论是低分子乳化剂还是可聚合乳化剂，用铵盐乳化剂(CO—436和AMPS—NH4)制得的丙烯酸乳液压敏胶的耐水性能分别优于用钠盐乳化剂(SDS和AMPS-Na)制得的相应乳液压敏胶。
乳化剂类型分类介绍 乳化剂从来源上可分为天然物和人工合成品两大类。而按其在两相中所形成乳化体系性质又可分为水包油（O/W）型和油包水（W/O）型两类。 衡量乳化性能最常用的指标是亲水亲油平衡值（HLB值）。HLB值低表示乳化剂的亲油性强，易形成油包水（W/O）型体系；HLB值高则表示亲水性强，易形成水包油（O/W）型体系。因此HLB值有一定的加和性，利用这一特性，可制备出不同HLB值系列的乳液。 乳化剂类型 乳化剂分子中有亲水和亲油两个部分。根据它们的亲水部分的特征，可以分为三种类型。 负离子型乳化剂为在水中电离生成带有烷基或芳基的负离子亲水基团的乳化剂，如羧酸盐、硫酸盐和磺酸盐等。这类乳化剂最常用，产量最大，常见的商品有：肥皂(C15～17H31～35CO2Na)、硬脂酸钠盐(C17H35CO2Na)、十二烷基硫酸钠盐(C12H25OSO3Na)和十二烷基苯磺酸钙盐（结构式如）等。负离子型乳化剂要求在碱性或中性条件下使用，不能在酸性条件下使用。在使用多种乳化剂配制乳液时，负离子型乳化剂可以互相混合使用，也可与非离子型乳化剂混配使用。负离子型和正离子型乳化剂不能同时使用在一个乳状液中，如果混合使用会破坏乳状液的稳定性。 正离子型乳化剂为在水中电离生成带有烷基或芳基的正离子亲水基团。这类乳化剂的品种较少，都是胺的衍生物，例如 N－十二烷
基二甲胺，可用于聚合反应。 非离子型乳化剂为一类新型的乳化剂，其特点是在水中不电离。它的亲水部分是各种极性基团,常见的有聚氧乙烯醚类和聚氧丙烯醚类。它的亲油部分(烷基或芳基)直接与氧乙烯醚键结合。典型的产品有对辛基苯酚聚氧乙烯醚(结构式如)。非离子型乳化剂的聚醚链上的氧原子可以与水产生氢键缔合,因而可以溶解在水中。它既可在酸性条件下使用,也可在碱性条件下使用，而且乳化效果很好，广泛用于化工、纺织、农药、石油和乳胶等的生产。 乳化剂的种类 第一大类：非离子表面活性剂 一、醚类非离子助剂 1、烷基酚聚氧乙烯醚类 1)壬基酚聚氧乙烯醚 NP系列、农乳100号 110 120 130 140 壬基酚/环氧乙烷质量比 1:1 1:2 1:3 1:4 EO平均摩尔数 4-5 9-10 14-15 19-20 2)辛基酚聚氧乙烯醚乳化剂OP系列、磷辛10号（仲辛基酚聚氧乙烯醚） · 3)双、三丁基酚聚氧乙烯醚 (C4H9)- -O(EO)nH 4)烷基酚聚氧乙烯醚聚氧丙烯醚乳化剂11号（旅顺化工厂） 5)苯乙基酚聚氧丙烯聚氧乙烯醚乳化剂12号（旅顺化工厂） 2、苄基酚聚氧乙烯醚 1)二、三苄基酚聚氧乙烯醚乳化剂BP、梧乳BP,浊点65-70℃
1.阳离子表面活性剂：伯仲叔胺盐，季铵盐(杀菌剂)最常用 咪唑啉(缓蚀剂) 有的用于乳化剂,绝大多数为含氮原子的阳离子，少数为含硫或磷原子的阳离子。 一般基质的表面带有负离子，当带正电的阳离子表面活性剂与基质接触时就会与其表面的污物结合，而不去溶解污物所以一般不做洗涤剂。 2.阴离子表面活性剂分为羧酸盐(皮肤清洁剂)、硫酸酯盐、磺酸盐和磷酸酯盐,。去污、发泡、分散、乳化、润湿等特性。广泛用作洗涤剂、起泡剂、润湿剂、乳化剂和分散剂。 ①肥皂，水溶液的pH在～ ②烷基苯磺酸钠(LAS直 ABS支),是阴离子表面活性剂中最重要的一种品种，烷基苯磺酸盐不是纯化合物合成洗涤剂的主要活性成分。 ABS支，十二烷基苯磺酸钠是最常见的产品。 烷基磺酸盐（AS和SAS),琥珀酸酯磺酸盐(渗透剂OT）, JFC,脂肪酸甲酯磺酸盐(MES) ③硫酸酯盐。它与磺酸盐结构的区别在于硫酸酯盐中的硫原子不与烃基中的碳原子直接相连。 脂肪醇聚氧乙烯醚硫酸酯盐（AES) ,是非离子—阴离子型两性混合表面活性剂，一般也将它归在阴离子型硫酸酯盐表面活性剂中。 3. 非离子表面活性剂在水中不发生电离，是以羟基（一OH）或醚键（R—O—R′）为亲水基的两亲结构分子，由于羟基和醚键的亲水性弱，因此分子中必须含有多个这样的基团—才表现出一定的亲水性，这与只有一个亲水基就能发挥亲水性的阴离子和阳离子表面活性剂是大不相同的。在水中和有机溶剂中都有较好的溶解性，在溶液中稳定性高，不易受强电解质无机盐和酸、碱的影响。 (1)聚氧乙烯型 ①烷基酚聚氧乙烯醚(APEO) 包括OP系列和TX系列产品。 OP—10属于壬基酚聚氧乙烯醚中的一种。TX—10 属于辛基酚聚氧乙烯醚中的一种。 ②高碳脂肪醇聚氧乙烯醚(AEO) 平平加O (2)多元醇型 ①失水山梨醇酯，单酯的商品代号叫Span(司盘) ,若把司盘类多元醇表面活性剂再用环氧乙烷作用就得到相应的吐温(Tween） ②烷基醇酰胺型尼纳尔（Ninol）， 6501、6502椰子油脂肪酸二乙醇酰胺,6501结构式C 11H 23 CON(CH 2 CH 2 OH) 2 4.主要是甜菜碱型、氨基酸型和咪唑啉型。
字体大小：大 | 中 | 小 2006-08-09 16:25 - 阅读：6838 - 评论：2 HLB值和乳化剂的选择 2 乳化剂的选择和混合乳化剂配方 现适用于选择乳化剂的方法主要有两种:HLB法(亲水亲油平衡法)和PIT法(相转变温度法).前者适用于各种类型表面活性剂,后者是对前一方法的补充,只适用于非离子型表面活性剂. 2.1 HLB值与乳化剂筛选 一个具体的油-水体系究竟选用哪种乳化剂才可以得到性能最佳的乳状液,这是制备乳状液的关键.最可靠的方法是通过实验筛选,HLB值有助于筛选工作.通过实验发现,作为O/W型(水包油型)乳状液的乳化剂其HLB值常在8~18之间;作为W/O型(油包水型)乳状液的乳化剂其HLB值常在3~6之间.在制备乳状液时,除根据欲得乳状液的类型选择乳化剂外,所用油相性质不同对乳化剂的HLB值也有不同要求,并且,乳化剂的HLB值应与被乳化的油相所需一致.[4]有一种简单的确定被乳化油所需HLB值的方法:目测油滴在不同HLB值乳化剂水溶液表面的铺展情况,当乳化剂HLB值很大时油完全铺展,随着HLB值减小,铺展变得困难,直至在某一HLB值乳化剂溶液上油刚好不展开时,此乳化剂的HLB值近似为乳化油所需的HLB值.这种方法虽然粗糙,但操作简便,所得结果有一定参考价值.
2.2 HLB值与最佳乳化剂的选择 每种乳化剂都有特定的HLB值,单一乳化剂往往很难满足由多组分组成的体系的乳化要求.通常将多种具有不同HLB值的乳化剂混合使用,构成混合乳化剂,既可以满足复杂体系的要求,又可以大大增进乳化效果.欲乳化某一油-水体系,可按如下步骤选择最佳乳化剂. 油-水体系最佳HLB值的确 ①定选定一对HLB值相差较大的乳化剂,例如,Span-60(HLB=4.3)和Tween-80(HLB=15),按不同比例配制成一系列具有不同HLB值的混合乳化剂,用此系列混合乳化剂分别将指定的油水体系制成系列乳状液,测定各个乳状液的乳化效率(可用乳状液的稳定时间来代表,也可以用其他稳定性质来代表),与计算出的混合乳化剂的HLB,作图,可得一钟形曲线,与该曲线最高峰相应的HLB值即为乳化指定体系所需的HLB值.显然,利用混合乳化剂可得到最适宜的HLB 值,但此乳化剂未必是效率最佳者.所谓乳化剂的效率好是指稳定指定乳状液所需乳化剂的浓度最低!价格最便宜.价格贵但所需浓度低得多的乳化剂也可能比价格便宜!浓度大的乳化剂效率高. ②乳化剂的确定 在维持所选定乳化体系所需HLB值的前提下,多选几对乳化剂混合,使各混合乳化剂之HLB 值皆为用上述方法确定之值.用这些乳化剂乳化指定体系,测其稳定性,比较其乳化效率,直到找到效率最高的一对乳化剂为止.值得注意的是,这里未提及乳化剂的浓度,但这并不影响这种选配方法,因为制备一稳定乳状液所要求的HLB值与乳化剂浓度关系不大.在乳状液不
第十章注射剂 一、名词解释 1. 热原 2. 等渗溶液 3. 等张溶液 4. 中药注射剂 5. 注射用水 6. 粉针剂 7．混悬液型注射剂 8. 乳状液注射剂 9. 眼用溶液剂 10. 输液剂 11．水醇法 12. 超滤法 13.氯化钠等渗当量 14. 反渗透 二、填空 1．注射剂由、、及组成。 2．按分散体系注射剂可分为、、、。 3．注射剂的质量要求包括、、、、、、。4．热原的基本性质包括、、、。 5．除去药液或溶剂中热原的方法有、、、、。 6．热原的检查方法有、。 7．注射剂的pH值一般应控制在范围内 8．静脉注射用混悬液中99%以上的微粒粒度应在以下。 9．乳浊液型注射剂的分散相粒径大小一般为范围内。 10．皮内注射剂注射于表皮和真皮之间，依次注射剂量在以下。 11．离子交换法净化处理原水是通过完成。 12．渗透压的调整方法有冰点降低数据法和。 13．超滤法是用于分离的膜滤过方法。 14．注射液的初滤常以滤纸或绸布为滤材，精滤通常用垂熔玻璃滤器G4和。 15．为保证注射剂的封口质量，玻璃安瓿的封口方法一般采用。 16．一般1-5ml的安瓿注射剂，可用通蒸汽100℃灭菌分钟。 17．由静脉滴注入体内的大剂量注射液称为。 18．输液剂灌封后，一般灭菌过程应在小时内完成。 19．血浆代用液又称血浆扩张剂，一般是指与血浆等渗而无毒的。 20．粉针剂的制备方法有无菌粉末直接分装法和。 三单选题 1.注射用抗生素粉末分装操作区域洁净度要求为（）。 A．100级 B．10000级
C．100000级 D．300000级 E．B、C均可 2.注射剂的pH一般可允许在（）。 A．pH＝5 B．pH＝5～6 C．pH＝6 D．pH＝4～9 E．pH＝8～10 3.静脉注射某一药物，X0＝75mg，若其初始血药浓度为15μg/ml，其表观分布容积V为（）。A．4L B．5L C．15L D．5mg E．75L 4.作为一级吸收过程输入的给药途径，下列哪项是正确的（）。 A．静脉注射 B．肌内注射 C．多次静脉滴注 D．以上几项都不是 E．以上几项都是 5.输液剂应该用以下哪种方法灭菌（）。 A．煮沸灭菌 B．流通蒸汽灭菌 C．低温间歇灭菌 D．微波灭菌 E．热压灭菌 6.下列有关热原的描述中不正确的是（）。 A．热原可溶于水且耐热 B．热原具有滤过性 C．热原可以被活性炭吸附 D．热原具有挥发性 E．超声波可以破坏热原 7.以下可作为静脉注射用乳剂的乳化剂的是（）。 A．吐温-80 B．司盘-80 C．月桂醇硫酸钠 D．卖泽 E．普流罗尼克F-68 8混悬型注射剂，若供静脉注射，必须严格控制微粒的粒度，其粒度要求为（）。 A．95％以上的微粒粒度在2μm以下 B．99％以上的微粒粒度在2μm以下 C．95％以上的微粒粒度在5μm以下 D．99％以上的微粒粒度在5μm以下 E．99％以上的微粒粒度在10μm以下 9.我国药典规定制备注射用水的方法为（）。 A、重蒸馏法 B、离子交换树脂法 C、电渗析法 D、反渗透法 E、凝胶滤过法 10.脂肪乳剂输液中含有甘油2.5％（g/ml），它的作用是（）。 A．保湿剂 B．粘剂 C．溶媒 D．等渗调节剂 E．药物 11．下列注射剂不能添加抑菌剂的是（）。 A．肌内注射剂 B．皮下注射剂 C．皮内注射剂 D．静脉注射剂 E．混悬型注射剂 12．用于注射用灭菌粉末的溶剂或注射液的稀释剂（）。 A．纯化水 B．注射用水 C．灭菌蒸馏水 D．灭菌注射用水 E．制药用水 13．注射用水和纯化水的检查项目的主要区别是（）。 A．酸碱度 B．热原 C．氯化物 D．氨 E．硫酸盐 14．注射用青霉素粉针，临用前应加入（）。 A．注射用水 B．灭菌蒸馏水 C．去离子水 D．灭菌注射用水 E．蒸馏水 15．说明注射用油中不饱和键的多少的是（）。 A．酸值 B．碘值 C．皂化值 D．水值 E．碱值 16．具有特别强的热原活性的是（）。 A、核糖核酸 B、胆固醇 C、脂多糖 D、蛋白质 E、磷脂 17．下列等式成立的是（）。 A．内毒素=热原=磷脂 B．蛋白质=热原=脂多糖 C．内毒素=磷脂=脂多糖 D．内毒素=热原=蛋白质 E．内毒素=热原=脂多糖 18．对热原性质的正确描述为（）。 A．相对耐热、不挥发 B．耐热、不溶于水 C．挥发性，但可被吸附
1 什么是乳液聚合？乳液聚合的特点？ 乳液聚合是在水或者其它液体做介质的乳液中, 按胶束机理或低聚物机理生成彼此孤立的乳胶粒，并在其中进行自由基聚合或者离子加成聚合来生产高聚物的一种聚合方法.优点:1 反应热易排出2 具有高的反应速率和高的分子量3 水作介质，安全、价廉、环保缺点:1 需经一系列后处理工序，才能得到聚合物2 具有多变性3 设备利用率低 2乳液聚合技术发展简史 1929 年Dinsmore专利“合成橡胶及其制备方法”：烯类单体可用油酸钾和蛋清混合物作乳化剂，在50~70℃下反应6个月，得到坚韧、有弹性，可硫化的合成橡胶——第一篇真正的乳液聚合的文献。40年代，乳液聚合研究中代表性有Harkins、Smith及Ewart的工作。Harkins定性阐明了在水中溶解度很低的单体的乳液聚合反应机理及物理概念。后二者在其理论基础上发展了定量的理论：确定乳胶粒数目与乳化剂浓度及引发剂浓度之间的定量关系，并提出三个阶段乳胶粒生成阶段,即成核阶段；乳胶粒长大阶段；乳液聚合完成阶段。 第二章乳液聚合原理 3什么是增溶现象？乳化作用及搀合作用分别是什么？ 许多油类和烃类在水中溶解度很小但是向水中加入少量乳化剂后其溶解度显著增大这种现象称为增容现象。乳化作用：使两种互不相溶的的液体借助于表面活性剂（又称界面活性剂）的作用，降低它们之间的张力，使一种液体以极微小的状态均匀分散在另一种液体中，这种作用叫乳化作用。掺合作用即分散作用，固体以极细小的颗粒形式均匀悬浮在液体介质中叫做分散，在合成聚合物乳液中乳胶粒之所以能稳定的悬浮在水中而不凝聚，就是因为乳化剂的分散作用所致。 4 什么是临界胶束浓度（CMC）？ 乳化剂能形成胶束的最低浓度或表面活性剂分子形成胶束时的最低浓度叫临界胶束浓度，CMC越小，越易形成胶束，乳化能力越强。 5 解释乳液聚合体系的物理模型？ 分散阶段（加引发剂前） 乳化剂（三种形式）：单分子（水相）、胶束、被吸附在单体珠滴表面。单体（三个去向）：单体珠滴、单分子（水相）、被增溶在胶束中 阶段Ⅰ（乳胶粒生成阶段）诱导期结束到胶束耗尽 乳化剂（四个去处/形式）：单分子（水相）、胶束、被吸附在单体珠滴表面、吸附在乳胶粒表面上；单体（三个去向）：单体珠滴、单分子（水相）、被增溶在胶束和乳胶粒 阶段Ⅱ（乳胶粒长大阶段）胶束耗尽到单体珠滴消失；乳化剂（三种位置）：单分子（水相）、被吸附在单体珠滴表面、吸附在乳胶粒表面上；动态平衡；单体（三个去向）：单体珠滴、单分子（水相）、被增溶在乳胶粒中 阶段Ⅲ（聚合完成阶段）胶束和单体珠滴消失，仅存在两相：乳胶粒相和水相 6 乳液聚合三个阶段的特征？ 阶段Ⅰ（乳胶粒生成阶段）诱导期结束到胶束耗尽阶段Ⅱ（乳胶粒长大阶段）胶束耗尽到单体珠滴消失阶段Ⅲ（聚合完成阶段）两相：乳胶粒相和水相 7什么是凝胶效应？玻璃化效应？产生原因？ 凝胶效应:随着反应转化率提高反应区乳胶粒中单体浓度越来越低但是反应速率不仅不下降反而随转化率增加而大大增加这种现象叫凝胶效应。原因：随转化率增大，体系粘度增加，链自由基卷曲，活性端基受包埋，双基扩散终止困难，导致链终止速率常数降低而形成的。 玻璃化效应:某些单体的乳液聚合过程在阶段3后期当转化率曾至某一值时转化速率突然降低至0 这种现象叫做玻璃化效应。原因：阶段Ⅲ乳胶粒中聚合物浓度随转化率增大而增大，单体-聚合物体系的玻璃化温度T g也随之提高。当转化率增大到某一定值时，就使得T g刚好等于反应温度。此时在乳胶粒中，不仅活性分子链被固结，而且单体也被固结。是链增长速率常数K p急剧降低至零，故链增长速率也急剧降低至零。 8 Smith-Ewart关于阶段Ⅰ动力学理论的假定？ ⑴阶段Ⅰ开始时，向体系中投入的乳化剂全部形成胶束，忽略在单体珠滴表面上吸附的以及在水中溶解的乳化剂；⑵进入阶段Ⅰ以后，乳化剂完全在胶束和乳胶粒之间进行分配⑶不管在胶束中还是在乳胶粒上，单位质量同种乳化剂的覆盖面积相等；⑷在阶段Ⅰ，乳胶粒中聚合物与单体的比例不变；⑸在阶段Ⅰ，每一个乳胶粒中聚合反应速率相等。 9 Smith-Ewart关于阶段Ⅰ动力学理论的两种极端情况？（推导过程见课本30—33） 假定所有的自由基全被胶束捕获而不进入乳胶粒，即所生成的自由基全部用于形成新的乳胶粒。这样，自由基生成速率将刚好等于新乳胶粒生成速率。乳胶粒数的上限方程。（2）不管粒子大小如何，单位表面积上单位时间内捕获自由基的能力都是一样的。乳胶粒数的下限方程 10 Smith-Ewart关于阶段Ⅰ反应速率的理论？ 在阶段Ⅰ的起点处，S p=0，S m=S，即全部乳化剂形成胶束。进入阶段Ⅰ以后，乳胶粒不断生成，且不断长大，所以S p 不断增大，这需要通过消耗胶束乳化剂来实现，致使S m不断降低。当胶束耗尽时，S m=0，而S p=S，此时全部乳化剂被吸附在乳胶粒表面上。这是，新乳胶粒生成过程停止，阶段Ⅰ结束。 11 Gardon对阶段Ⅰ动力学理论研究的假定？
丙烯酸树脂类药用辅料的分类、结构 性能及合成研究概况 迈特兴华制药厂 建国 摘要：本文通过论述丙烯酸树脂药用辅料的分类、结构与性能；综述合成研究概况，展望了丙烯酸树脂药用辅料合成研究的发展方向。 关键词：丙烯酸树脂；分类；结构；合成研究 药用辅料的丙烯酸树脂是一类由丙烯酸（或甲基丙烯酸及它们的酯如：甲酯、乙酯等）以本体（一种单体）聚合，或者与甲基丙烯酸（或它的酯如：甲酯、乙酯、二甲胺基乙酯等）以二种单体（二元）或以三种单体（三元）按一定比例共聚而形成的高分子化合物。其合成反应可以用下列通式表示： R （或R 1或R 2或R 3 ）+R 1 （或R 2或R 3或R 4 丙烯酸树脂 R =丙烯酸 R 1 =甲基丙烯酸 R 2 = 丙烯酸酯类 R 3 = 甲基丙烯酸酯类 R 4 = 其它酯类 本体聚合：R=R 1=R 2=R 3 =R 4 二元聚合：R 、R 1、R 2、R 3 、R 4中任意二种R 共聚 三元聚合：R 、R 1、R 2、R 3 、R 4中任意三种R 共聚 该类化合物在体不降解，安全无毒，由于其结构特点，可以使药物按预期设 计或在胃或在肠溶出；并可以用于缓（控）释制剂（1）（2）；更有可能以此类辅料将 药物制成靶向制剂（3）（4）。因此，在药剂中应用日益广泛。本文试以“分类”、“结构与性能”、“合成研究概况”等三方面作一概述。 1 分类 1.1 按制造原料(单体)分类 1.1.1 本体聚合而形成 即自身聚合而形成的高分子化合物，如：“部分被中和的聚丙烯酸”（国际特品公司NP600、NP700、NP800）
1.1.2 二元聚合而形成的高分子化合物，如：聚丙烯酸树脂l （甲基丙烯酸、甲基丙烯酸丁酯35；65共聚物）、聚丙烯酸树脂Ⅱ（甲基丙烯酸和丙烯酸甲酯（1：1）共聚物）、聚丙烯酸树脂Ⅲ（甲基丙烯酸和丙烯酸甲酯（1：2）共聚物）、Eudragit(尤特奇)NE 30D （丙烯酸乙酯和甲基丙烯酸甲酯（2：1）共聚物）、尤特奇L 100—55（甲基丙烯酸和丙烯酸乙酯（1：1）共聚物）等等。 1.1.3 三元聚合而形成的高分子化合物如：聚丙烯酸树脂lV （甲基丙烯酸丁酯、甲基丙烯酸二甲胺基乙酯和甲基丙烯酸甲酯（1：2：1）共聚物）、聚甲丙烯酸铵酯Ⅰ（丙烯酸乙酯、甲基丙烯酸甲酯和甲基丙烯酸氯化三甲胺基乙酯（1：2：0.2）共聚物）、聚甲丙烯酸铵酯Ⅱ（丙烯酸乙酯、甲基丙烯酸甲酯和甲基丙烯酸氯化三甲胺基乙酯（1：2：0.1）共聚物）、尤特奇FS 30D （甲基丙烯酸、丙烯酸甲酯和甲基丙烯酸甲酯(1：1：1)共聚物）等等。 1.1.4与其它高分子混合而形成的高分子化合物 本类丙烯酸树脂是在共聚（合成反应）完成以后加入其它高分子药用辅料而形成的产品。如: 尤特奇RD 100(聚甲丙烯酸铵酯Ⅰ和羟甲基纤维素钠（9：1）混合物)、 1.2 按丙烯酸树脂的溶解性能分类 1.2.1 pH 依赖型丙烯酸树脂 本类丙烯酸树脂只在特定的pH 条件下溶解而释放药物如：聚丙烯酸树脂lV 溶于pH<5的胃液；是胃溶性药物的良好辅料。而聚丙烯酸树脂l 、尤特奇L 100—55、聚丙烯酸树脂Ⅱ、聚丙烯酸树脂Ⅲ、尤特奇FS 30D 等等溶于pH>7以上肠液。是肠溶性药物的良好辅料。 1.2.2 非pH 依赖型丙烯酸树脂 本类丙烯酸树脂不溶于水，在任何pH 条件下都不溶解如：尤特奇NE 30D 。是缓（控）释制剂的良好辅料。 1.2.3 渗透型丙烯酸树脂 本类丙烯酸树脂不溶于水，但是遇水能溶胀，形成微小的水分子通道，如: 聚甲丙烯酸铵酯Ⅰ、聚甲丙烯酸铵酯Ⅱ,广泛用于缓（控）释制剂的膜包衣技术。 2结构与性能 2.1 含酸性基团的丙烯酸树脂（阴离子型、肠溶型丙烯酸树脂） 酸性基团为：-COOH - 如：
实验目的： 1. 掌握采用不同乳化剂制备乳剂的一般制备方法。 2. 掌握常见乳剂类型的鉴别方法。 实验原理： 乳浊液型液体药剂也称乳剂，系指两种互不相溶的液体混合，其中一种液体以液滴状态分散于另一种液体中形成的非均相分散体系。形成液滴的一相称为内相、不连续相或分散相；而包在液滴外面的一相则称为外相、连续相或分散介质。分散相的直径一般在0.1~10μm之间。乳剂属热力学不稳定体系，须加入乳化剂使其稳定。乳剂可供内服、外用，经灭菌或无菌操作法制备的乳剂，也可供注射用。 乳剂因内、外相不同，分为O/W型和W/O型等类型，可用稀释法（水）和染色镜检（水/油性染料）等方法进行鉴别。 乳剂是一种动力学及热力学不稳定的分散体系，为提高稳定性，其处方中除分散相和连续相外，还加入乳化剂，并且需在一定的机械力作用下进行分散。乳化剂的稳定机理是通过在分散液滴表面形成单分子膜、多分子膜、固体粉末膜等界面膜，降低了界面张力，防止液滴相遇时发生合并。常用的乳化剂有表面活性剂、阿拉伯胶、西黄蓍胶等。乳化剂类型有表面活性剂（阴离子型乳化剂、非离子型乳化剂、两性离子型乳化剂）、天然乳化剂（如阿拉伯胶、西黄耆胶、明胶 等）、固体粉末乳化剂（如Mg（OH） 2、Al(OH) 3 、Ca（OH） 2 等）和辅助乳化剂 （如十八醇、单硬脂酸甘油酯、硬脂酸等）。乳化剂的选择根据乳剂的类型、乳化剂性能及给药途径。通常将乳化剂组成混合乳化剂来使用，以防止单独使用乳化剂所产生的不稳定性。 乳剂的制备方法有油中乳化剂法（干胶法）、水中乳化剂法（湿胶法）及新生皂法（nascent soap method）等。小量制备时可用乳钵研磨制得或在瓶中振摇制得，大量生产可用搅拌机、乳匀机、胶体磨完成。
饲料营养—饲用乳化剂在畜禽饲料中的使用 乳化剂能够将饲料中的油脂乳化，从而提高其消化吸收率。本文就市场上出现的乳化剂种类和其优缺点进行了比较，认为卵磷脂类和糖苷酯类乳化剂优于其它类型的乳化剂。 随着畜牧业的发展，在追求养殖高效应的过程中，为了加快畜禽的生长速度，降低料肉比，饲料中使用油脂的情况越来越普遍。畜禽饲料中添加油脂一般以豆油、玉米油、棉籽油和米糠油为主，也有使用动物油和餐桌剩余油脂的情况。通过合理的使用油脂，畜禽的生产性能大大提高，生长速度加快，料肉比降低。但是在使用油脂的过程中也有一些必需克服的缺点：在幼龄畜禽中使用油脂的效果不明显，许多研究表明仔猪日粮中添加油脂对于仔猪的生长性能影响不显著(Cera等,1988; Li等,1990)。其主要原因就是因为幼龄动物消化道发育不完全，胆汁酸盐和脂肪酶分泌不足以消化吸收饲料中的油脂，造成饲料中油脂的浪费，被幼龄畜禽排出体外。另一方面，仔猪断奶阶段对能量的要求要显著高于生长猪，所以仔猪日粮中的油脂如果能够被充分吸收，仔猪断奶期间的增重将大大提高。现阶段生产实践中，为了提高畜禽的生长速度和生产性能，常常大量添加油脂。肉鸡料后期的日粮中油脂的添加比例常常超过3％，哺乳母猪日粮中的油脂也能够达到3％以上，在这样的添加比例情况下，饲料中添加的油脂常常不能达到我们的期望值，这主要是因为日粮中高比例的油脂所需要的胆汁酸盐量大大超过了畜禽体内能够分泌的量，所以油脂的乳化不彻底，没有乳化的油脂常常导致畜禽的腹泻，从而造成畜禽生产的损失。 1、饲料中乳化剂的使用 解决油脂使用上的这些问题，增加油脂的消化吸收率，扩大油脂的使用范围和使用比例是提高畜禽生产的重要手段。提高油脂的消化率，添加乳化剂是一个重要的手段。乳化剂是一种能够溶解于水，又能够溶解于油的两性物质。乳化是把一种液体置于与它互不相混合的液体中,在外力作用下将此液体呈微粒分散的过程,新生成的均匀混合物称为乳浊液.使这两种液体分散,并使乳浊液保持稳定的物质称为乳化剂.乳化剂实质上是一种表面活性剂,在饲料中添加乳化剂后，饲料中的油脂能够溶解在水中，大大加强了油脂的消化吸收性能。 饲料中添加乳化剂对畜禽生长性能的影响，许多研究表明当在仔猪含牛油日粮中添加卵磷脂和脑磷脂（添加量为牛油量的10%）时，日粮中脂肪的消化率由80.9%分别提高到88.4%和83.9%。肉鸡饲料中添加卵磷脂作为乳化剂能够减低肉鸡腹脂厚度，提高胴体重。 2、乳化剂的种类 现有阶段使用的乳化剂有数十种，但是用于食品和饲料工业上的主要有：磷脂类、脂肪酸酯和糖苷酯类，饲料上也使用胆汁酸盐类乳化剂。通常商品化的乳化剂产品并不是由单一的乳化剂组成，为了更好的乳化性能，几种乳化剂按照合适的比率组成商品乳化剂。复合乳化剂是由两种以上表面活性剂组成的乳化剂。不同乳化剂之间互相配合，加强了乳化剂对油脂的溶水能力。 3、不同乳化剂的优缺点 磷酯产品主要用于医药、食品、化妆品工业及饲料中，有精制卵磷酯、改性磷酯、氢化磷酯、复配磷酯、脱色磷酯及粗制磷酯等，品种多达几十种。进一步
一、判断 1、乳液聚合是单体和水在乳化剂的作用下配制成的乳状液中进行的聚合。（√） 2、乳液聚合体系主要由单体、水、乳化剂及油溶性引发剂四种成分组成。（×） 3、乳液聚合使用乳化剂使分散相和分散介质的表面张力降低。（√） 4、乳液聚合产品，丁苯橡胶、氯丁橡胶等用量较大的聚合物品种采用间歇操作。（×） 5、糊状聚氯乙烯的生产为典型的乳液聚合。（√） 6、利用种子乳液聚合法制造聚氯乙烯糊状树脂常常利用二种规格的乳液作为种子，即第四代种子和第五代种子。所制成的聚合物乳液直径呈双峰分布，这样即可以降低增塑剂的吸收量，又可改善树脂的加工性能。（×） 7、自由基乳液聚合中的乳化剂的不同类型影响反应速率和胶乳粒子的大小及形态，也对胶乳液的稳定性影响。（√） 二、填空 1、丁腈橡胶乳液聚合，乳化剂的不同类型影响反应速率和胶乳粒子的大小及形态，也对胶乳液的稳定性影响。 2、乳液聚合是单体和水在乳化剂的作用下配制成的乳状液中进行的聚合，体系主要由单体、水、乳化剂及水溶性引发剂四种成分组成。 3、如果在水相中加入超过一定数量（临界胶束浓度）的乳化剂，经搅拌后形成乳化液体，停止搅拌后不再分层，此种现象称为乳化现象现象，此种稳定的非均相液体即是乳状液。 4、乳液聚合中，当乳状液中加入一定量的电解质后，液相中离子浓度增加，在吸附层中异性离子增多，电中和的结果是使动电位下降，双电层被压缩。 5、乳液聚合的物料组成包括：单体、引发剂、乳化剂、分散介质（水）、其他（包括各种调节剂、电解质、螯合剂和终止剂等）。 6、乳化剂按照亲水基团的性质分为：阴离子型乳化剂、阳离子型乳化剂、非离子型乳化剂、两性离子型乳化剂。 三、选择题 1、聚合的丁腈，分子量大，结构规整性高，含反-1,4结构多，加工性能 好。聚合丁腈胶支化度大，易产生结构化反应，交联结构增加，凝胶量多，生胶性能差。（A） A.低温，高温 B.低温，低温 C.高温，低温; D.高温，高温 2、HLB值是衡量乳化剂分子中亲水部分和亲油部分对其性质所作贡献大小物理量。HLB 值，其亲水性。对大多数乳化剂来说，其HLB值处于1-40之间。（A） A越大，越大 B.越大，越小 C.越大，不变 D.越小，不变 3、简单的乳状液通常分为两大类。习惯上将不溶于水的有机物称油，将不连续以液珠形式存在的相称为相，将连续存在的液相称为相：（D） A. 内，内 B. 外，外 C.外，内 D.内，外
引发剂： 引发剂，指一类容易受热分解成白由基(即初级白由基)的化合物，可用于引发烯类、双烯类单体的白由基聚合和共聚合反应，也可用于不饱和聚酯的交联固化和高分子交联反应。 引发剂一般是带有弱键、易分解成活性种的化合物，其中共价键有均裂和异裂两种形式。 又称启动剂。能使正常细胞转变为显性肿瘤细胞的化学致癌物。引发剂具有下述特点： 本身有致癌性，必须在促长剂之前给予，单次接触或染毒即可产生作用，其作用可累加，而不可逆，不存在阈量；可产生亲电子物质与细胞大分子(DNA)共价结合，绝大多数为致突变物。 例如，反-4-乙酰氨基茂为引发剂。 引发剂能引发单体进行聚合反应的物质。不饱和单体聚合活性中心有白由基型、阴离子型、阳离子型和配位化合物等，目前在胶黏剂工业中应用最多的是白由基型，它表现出独特的化学活性，在热或光的作用下发生共价键均裂而生成两个白由基，能够引发聚合反应。 引发剂在胶黏剂和密封剂的研究和生产中作用很大，丙烯酸酯溶剂聚合制备压敏胶，醋酸乙烯溶剂聚合制造建筑胶和建筑密封胶，合成苯丙乳液、乙丙乳液、VAE乳液、丁苯胶乳、氯丁胶乳、白乳胶等，接枝氯丁胶黏剂，sBs接枝 胶黏剂，不饱和聚酯树脂交联固化，厌氧胶固化，快固丙烯酸酯结构胶黏剂固化等，都必须璃用引发剂。引发剂可以直接影响聚合反应过程能否顺利进行，也会影响聚合反应速率，还会影响产品的储存期。 编辑本段分类 引发剂种类很多，在胶黏剂中常用的是白由基型引发剂，包括过氧化合物引发剂和偶氮类引发剂及氧化还原引发剂等，过氧化物引发剂又分为有机过氧化物引发剂和无机过氧化物引发剂。[2]
1、有机过氧化物引发剂 有机过氧化合物的结构通式为FHO—O— H或R—O—O-R,R为烷基、酰基、碳酸酯基等。. 有机过氧化合物分为如下6类 (1) 酰类过氧化物(过氧化苯甲酰、过氧化月桂酰)。 (2) 氢过氧化物(异丙苯过氧化氢、叔丁基过氧化氢)。 (3) 二烷基过氧化物(过氧化二叔丁基、过氧化二异丙苯)。 (4) 酯类过氧化物(过氧化苯甲酸叔丁酯、过氧化叔戊酸叔丁基酯). (5) 酮类过氧化物(过氧化甲乙酮、过氧化环己酮)。 (6) 二碳酸酯过氧化物(过氧化二碳酸二异丙酯、过氧化二碳酸二环己酯 )。 有机过氧化物的活性次序为： 二碳酸酯过氧化物＞酰类过氧化物＞酯类过氧化物＞二烷基过氧化物＞氢过氧化物。 2、无机过氧化物引发剂 无机过氧化合物因溶于水，多用于乳液和水溶液聚合反应，主要为过硫酸盐类，如过硫酸钾、过硫酸钠、过硫酸铉，其中最为常用的是过硫酸铉和过硫酸钾。 3、偶氮类引发剂 偶氮类引发剂有偶氮二异丁腊、偶氮二异庚腊，属低活性引发剂。常用的为偶氮二异丁腊，使用温度范围50?65C,分解均匀，只形成一种白由基，无其他副反应。比较稳定，纯粹状态可安全储存，但在80?90C也急剧分解。其 缺点是分解速率较低，形成的异了腊白由基缺乏脱氢能力，故不能用作接枝聚合的引发剂。 偶氮二异庚腊活性较大，引发效率高，可以取代偶氮二异丁腊。而偶氮二异丁酸
HLB值—乳化剂得hｌb值 时间:２0１1－03-2８ 01：５1：35 来源:网友提供 简介：乳化剂乳化剂就是乳浊液得稳定剂,就是一类表面活性剂。乳化剂得作用就是:当它分散在分散质得表面时，形成薄膜或双电层，可使分散相带有电荷，这样就能阻止分散相得小液滴互相凝聚，使形成得乳浊液比较稳定.例如，在农药得原药( 正文: 乳化剂 乳化剂就是乳浊液得稳定剂，就是一类表面活性剂。 乳化剂得作用就是： 当它分散在分散质得表面时,形成薄膜或双电层，可使分散相带有电荷,这样就能阻止分散相得小液滴互相凝聚,使形成得乳浊液比较稳定. 例如,在农药得原药（固态）或原油(液态)中加进一定量得乳化剂，再把它们溶解在有机溶剂里，混合均匀后可制成透明液体，叫乳油。 常用得乳化剂有肥皂、阿拉伯胶、烷基苯磺酸钠等 衡量乳化性能最常用得指标就是亲水亲油平衡值（HLB值），HLB值低表示乳化剂得亲油性强，易形成油包水(W/O)型体系；HLB值高则表示亲水性强，易形成水包油(O/W）型体系 乳化剂就是一种具有亲水基与亲油基得表面活性剂。 它能使互不相溶得两相（如油与水）相互混溶，并形成均匀分散体或乳化体,从而改变原有得物理状态。 乳化剂类型 乳化剂分子中有亲水与亲油两个部分。 根据它们得亲水部分得特征，可以分为三种类型。 负离子型乳化剂为在水中电离天生带有烷基或芳基得负离子亲水基团得乳化剂，如羧酸盐、硫酸盐与磺酸盐等。 这类乳化剂最常用，产量最大,常见得商品有： 肥皂(C15~1７Ｈ３1~３５ＣO2Na)、硬脂酸钠盐(C1７H35CO2Na）、十二烷基硫酸钠盐(C12Ｈ２5OSO3Ｎa)与十二烷基硫酸钠钙盐（结构式如)等。 负离子型乳化剂要求在碱性或中性条件下使用，不能在酸性条件下使用. 在使用多种乳化剂配制乳液时,负离子型乳化剂可以互相混合使用,也可与非离子型乳化剂混配使用。 负离子型与正离子型乳化剂不能同时使用在一个乳状液中，假如混合使用会破坏乳状液得稳定性。 正离子型乳化剂为在水中电离天生带有烷基或芳基得正离子亲水基团。 这类乳化剂得品种较少，都就是胺得衍生物,例如Ｎ－十二烷基二甲胺，可用于聚合反应. 非离子型乳化剂为一类新型得乳化剂,其特点就是在水中不电离。 它得亲水部分就是各种极性基团,常见得有聚氧乙烯醚类与聚氧丙烯醚类。 它得亲油部分(烷基或芳基)直接与氧乙烯醚键结合。
丙烯酸酯类树脂的合成工艺进展 1215511121 12精细化工（1）班 摘要：自1843年Joseph Redtenbacher 首先发现丙烯酸单体以来，人们一直对这类具有活性的有机化合物不断地从结构与性能上进行探讨，合成各类的丙烯酸树脂。丙烯酸树脂是由丙烯酸酯类和甲基丙烯酸酯类及其它烯属单体共聚制成的树脂，通过选用不同的树脂结构、不同的配方、生产工艺及溶剂组成，可合成不同类型、不同性能和不同应用场合的丙烯酸树脂，丙烯酸树脂根据结构和成膜机理的差异又可分为热塑性丙烯酸树脂和热固性丙烯酸树脂。丙烯酸类树脂的生产方式主要有本体聚合、悬浮聚合、乳液聚合。 关键词：丙烯酸酯类树脂，合成工艺，进展 1.丙烯酸类树脂的合成工艺 1.1丙烯酸类树脂复合材料的制备 丙烯酸类树脂复合材料是含丙烯酸类树脂的由两种或两种以上不同性质的材料，通过物理或化学的方法，在宏观上组成具有新性能的材料。各种材料在性能上互相取长补短，产生协同效应，使复合材料的综合性能优于原组成材料而满足各种不同的要求。互穿网络具有良好的阻尼性能而引起了各地科学家的重视，暨南大学的将笃孝【1】等人以甲基丙烯酸丁酯和聚氧硅烷为主要原料，制备了聚丙烯酸酯/聚氧硅烷互穿网络阻尼材料。并用院子力显微镜对聚丙烯酸酯/聚氧硅烷互穿网络阻尼材料的微相结构观察表明，聚丙烯酸酯/聚氧硅烷互穿网络阻尼材料的微相结构的阻尼性能，有效的互传和一定程度的微相分离，才使材料具有良好的阻尼性能。 原位插层聚合法聚合制备聚合物基无机纳米复合材料是近年来研究最多的。鲍艳【2】等人采用原位插层聚合法成功制备了PMAA/MMT和P（MMA-AL/MMT）两种纳米复合材料。所制备的两种纳米复合材料均为剥离型纳米复合材料，纳米复合材料的热性能较相应的聚合物提高了20℃左右，应用结果表明另种纳米复合材料均具有鞣制性能，其应用性能较显影聚合物有所提高。 1.2丙烯酸类树脂微球的制备 反应性凝胶是一种分子内交联，表面或者内部带有一定火星集团的大分子， 由于具有独特的结构和流变性能而广泛应用于生物医药、涂料与软了、、石油开采等方面。微凝胶最常用的制备方法是乳液聚合和溶液聚合。张静【3】等采用疏水性较强的带有长脂肪链的丙烯酸单体进行共聚，利用分散合成聚合法合成了带有不同反应性基团的丙烯酸酯类微凝胶。张静等人还发现当丙烯酸十六酯用量为30mol％~40mol％，三羟甲基丙烷三甲基丙烯酸酯的用量为5mol％时可得到平均微径为25nm左右的微凝胶颗粒。 熊圣东【4】等人通过微博辐射分散聚合制备分散聚甲基丙烯酸甲酯微球。但分散聚合物微球具有比表面积大，吸附性强，表面反应能力高等特异性。在环境保护、生物医学、胶体科学等领域都有广泛的应用。熊圣东等以乙醇/水位分散介质，在微博辐射下制得了微径为250nm~400nm的PMMA微球，其研究表明，当分散介质中乙醇的质量分数位40%~50%时能得到稳定的聚合物微球。随着聚合反应前期微博功率的增加，微球的粒径增大，粒径分布先变小后变大。随着AIBN浓度的增加，微球粒径增大，粒径分布先变窄后变宽。微球半径大小和粒径分布都岁PVP浓度的增大而减少。 1.3含氟丙烯酸类树脂的制备 氟化丙烯酸酯聚合物中的C-F键键能大（460J/mol），稳定性很高，螺旋状排列的氟原子对碳珠帘起到很好的“屏蔽保护”作用，有效地防止了碳原子和贪恋的暴露，使得氟化丙烯酸酯聚合物具有优异的耐后行，耐腐蚀性，耐化学戒指等性能。【5】
A、非离子表面活性剂 一、醚类非离子助剂 1、烷基酚聚氧乙烯醚类 1)壬基酚聚氧乙烯醚 2)辛基酚聚氧乙烯醚 乳化剂OP系列、磷辛10号（仲辛基酚聚氧乙烯醚） 3)双、三丁基酚聚氧乙烯醚(C4H9)-O-(EO)nH 4)烷基酚聚氧乙烯醚聚氧丙烯醚乳化剂11号（旅顺化工厂） 5)苯乙基酚聚氧丙烯聚氧乙烯醚乳化剂12号（旅顺化工厂） 2、苄基酚聚氧乙烯醚 1)二、三苄基酚聚氧乙烯醚乳化剂BP、梧乳BP, 浊点65-70℃ 2)二苄基联苯酚聚氧乙烯醚农乳300号 3)苄基二甲基酚聚氧乙烯醚农乳400号 4)二苄基异丙苯基酚（又称二苄基复酚）聚氧乙烯醚乳化剂BC 浊点69-71℃ 5)二苄基联苯酚聚氧丙烯聚氧乙烯醚宁乳31号浊点76-84℃ 3、苯乙基酚聚氧乙烯醚 1)苯乙基酚聚氧乙烯醚 农乳600号与500号复配环氧乙烷数20-27 浊点83-92 对有机磷乳化性最好，有两种类型： a、三苯乙基酚聚氧乙烯醚，常用有三种规格 、双苯乙基酚聚氧乙烯醚 2)苯乙基异丙苯基酚聚氧乙烯醚农乳600-2号
二苯乙基复酚聚氧乙烯醚 乳化剂BS，与500号复配对有机磷农药乳化性很好 4)二苯乙基联苯酚聚氧乙烯醚 5)苯乙基萘酚聚氧乙烯醚 4、脂肪醇聚氧乙烯醚及其类似产品 1)月桂醇聚氧乙烯醚，目前以椰子油醇（主要成分为C12醇）为主要原料生产，渗透剂JFC浊点40-50℃渗透剂EA 2)异辛基聚氧乙烯醚IgepalCA 3)十八烷醇基聚氧乙烯醚平平加系列农乳200号 4)异十三醇聚氧乙烯醚赫斯特GenapolX系列日本触媒化学Softanol系列 5)脂肪醇聚氧乙烯醚 5、苯乙基酚聚氧乙烯醚聚氧丙烯醚及其类似产品 1)苯乙基酚聚氧乙烯醚 EPE型农乳1601 宁乳33号用于复配1656L/1656H，PEP型农乳1602 宁乳34号用于复配宁乳0211/0212 2)苯乙基苯丙基酚聚氧乙烯醚农乳1601-Ⅱ浊点79-80℃、1602-Ⅱ浊点℃ 3)苯乙基联苯酚聚氧乙烯醚6、脂肪胺聚氧乙烯醚 1)脂肪胺（又称烷基胺）聚氧乙烯醚
乳化剂对乳液聚合的重要性分析 作者：管理员发表时间：2011-3-3 11:42:58 阅读：次 在乳液聚合体系中，乳化剂虽然不直接参加化学反应，但它是最重要的组分之一。乳化剂的种类和浓度将直接影响引发速率及链增长速率。它也会影响决定聚合物性能的聚合物的分子质量及分子质量分布，以及影响与乳液性质有关的乳胶粒浓度、乳胶粒的尺寸及尺寸分布等。乳化剂选择是否合理，不仅涉及到乳液体系是否稳定，生产过程能否正常进行，以及其后的贮存及应用是否安全可靠，而且也关系到聚合物的成本。 乳化剂的HLB值供选择乳化剂时参考，因为它既不能确定所需乳化剂的浓度，又不能确定所生产的乳液的稳定性，但从实践中知道对于甲基丙烯酸甲酯的乳液聚合，HLB值为l2.1～13.7的乳化剂可获得为稳定的胶乳，HLB值为ll.8～12.4适用于丙烯酸乙酯的乳液聚合，甲基丙烯酸甲醑与丙烯酸乙酯共聚时(各50％)选择HLB值，为11.95～13.05的乳化剂较为恰当。 阴离子表面活性剂对电解质的化学稳定性较差，生成的胶乳微粒的粒度较小，胶乳稳定性好，聚合过程中不太容易产生凝聚块。因此使用阴离子表面活性剂时易得到固含量高而稳定的胶乳。非离子表面活性剂对电解质的化学稳定性良好，但聚合反应速度较慢，所得微粒粒径较大，聚合过程中易产生凝聚块。由于以上特点，工业生产中乳液聚合主要使用阴离子乳化剂或阴离子乳化剂与非离子乳化剂的混合乳化剂。很少单独使用非离子乳化剂。混合乳化剂中增高非离子乳化剂的比例可提高胶乳对电解质的化学稳定性，并增大胶乳微粒的平均粒径。混合乳化剂形成的胶束，其分子数小于阴离子或非离子乳化剂两者单独形成的胶束。因而使产品胶乳微粒分布加宽。 在一般聚合过程中，乳化剂的用量应超过CMC量，而与分子质量、单体用量、要求生产的胶乳粒子的粒径大小等因素有关。一般为单体量的2％～l0％，增加乳化剂用量，反应速度加快，但回收未反应单体时，容易产生大量泡沫，而使操作发生困难。因此，通常用量在单体量的5％以下，甚至少于l％。 阴离子表面活性剂是乳液聚合工业中应用最为广泛的乳化剂，通常是在pH>7的条件下使用。重要的有： 脂肪酸盐R—COOM，例如肥皂(硬脂酸钠)； 松香酸盐C19H29COOM，例如歧化松香酸钠； 烷基硫酸盐ROS03M，例如十二醇硫酸钠； 烷基磺酸盐R-S03M，例如十六烷基磺酸钠； 烷基芳基磺酸盐。
丙烯酸树脂分类详解) 油性液状丙烯酸树脂一、油性丙烯酸树脂(油性固体丙烯酸树脂/这类树脂是经乳液聚合反应而成30-80%油性液状丙烯酸树脂指树脂固含量为的丙烯酸树脂，A以上时！就称为：高固体分丙烯酸树脂，这的含有有机溶剂的丙烯酸树脂，而当因含量在大于60% 类树脂粘度低！低VOC含量！也就是我们涂料行业通常在 应用上面说当固含量是在50%左右的，有热塑性和热固性丙烯酸树脂，的单组 分和双组分。 1、单组分涂料一般也叫自干型的涂料，也就是以热塑性丙烯酸树脂为成膜物的涂料。、热固性丙烯酸树脂一般配上氨基树脂时，因两者之间的氨基和羟基反应，按理说应算是双组分2度以上，涂料用的，也就是通常所说的烤漆，一般应用在金属上面用的烤漆，一般烤的温度在100 这类应用是最为古老，最为早的，生活中常可看到。，再加入其它料，也就成为涂料行业中、热固性丙烯酸树脂一般配用固化剂（一般是异氰酸酯）3、固化剂、稀释剂了，这类性能较热塑性丙烯酸树所说的双组分涂料了，既有主剂（丙烯酸树脂）脂为稳定，且性能也较为优越。（普通油性热塑性固体丙烯酸树脂/特殊功能油性固体丙烯酸树脂）B油性固体丙烯酸树脂：固体丙烯酸树脂，现在市面上主要的还是以热塑性固体丙烯酸树脂为主！这类热塑性固体丙烯酸树脂，也叫溶剂型固体丙烯酸树脂。因为他们一般都是溶于溶剂的，如苯类、酯类、酮类、氯化类、醚类、醇类等！根据合成的不同溶解性就有不同！甲基丙烯酸BMA，也就是甲基丙烯酸甲酯、和固体丙烯酸树脂，最通常用到的牌号一般都是由MMA丁酯等合成。因带甲基的丙烯酸酯单合成的单体玻璃化温度较高！树脂的性能一般都是由生产工时！它的硬度就会很高！也就我们常艺中单体的配方原料性能而决定的！当所合成单体全用MMA说的压克力、有机玻璃了！但此类树脂不易做为涂料上面使用！一般应用于塑料板材上面！普通以不同比例进配方中合成不同指标性能的固体丙烯酸树脂！、BMA的固体丙烯酸树脂一般就是由MMA度之间！分子量由其它合成助剂 取决！这之间！软化点也在150-200通常的玻璃化温度在50-100类树脂在应用上面是最普遍的，液体的热塑性丙烯酸树脂有应用到的！它一般也都应用得到！只是有些达不到液体性能的效果。在用途上可应用很广，比如： 1、普通油性热塑性固体丙烯酸树脂用途：、最为通用型牌号为2013最早的固体丙烯酸树脂是由英国ICI旗下的公司研发出来并投入市场的！，此二种型号为油溶性的丙烯酸树脂，可应用于各种塑料涂料、金属涂料、且应用于印刷油2016墨等多种涂料，多且应用于高档油墨上面！经调整过的型号欲有其它的功效！比如耐汽油、高光、高硬度等！再经市场投放后又研发了其它的应用于，比如皮革上面用的，再后来的较难附着的铝旗下的几家公司分家！就有原主体公司（现中国地区ICI材、陶瓷、玻璃等底材上面应用！后因的该树脂事业部！另几家也就是很有名的公司捷利康公司！ICI名为英国路彩特公司）继承了原的牌号产品指标基本上相同！ 举此类树脂最常应用的几种地方：其主要的牌号与ICI 丝网印刷油墨：各种普通塑料底材涂料及油墨：金属船舶涂料：纸张木材涂料：及原料单体的不同很多。分子量在35000-80000160一般玻璃化温度在50-80度，软化点在左右，越高故它的硬度也就越高，成品也就越容都决定了它的应用！比如玻璃化温度，就一般而言，TG易脆；TG越低它的柔韧性就越好，成品也就更易于应用到底材为软质的材料上面。而软化点一般而言在自干型涂料中是够耐常温度的，但一些要
