高压电力计量箱安装使用
说明
Newly compiled on November 23, 2020
高压电力计量箱安装使用说明
一、JLS-10(6)系列高压电力计量箱(组合互感器)适用于环境气温-25℃～40℃，湿度≤90%，无腐蚀，无易燃，无爆炸性气体的场所。
二、该产品安装在电力变压器的高压一侧分支线路上做电能计量使用。

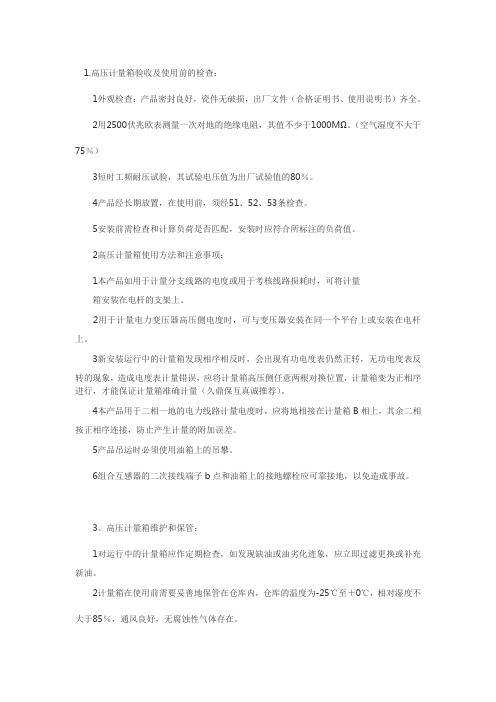

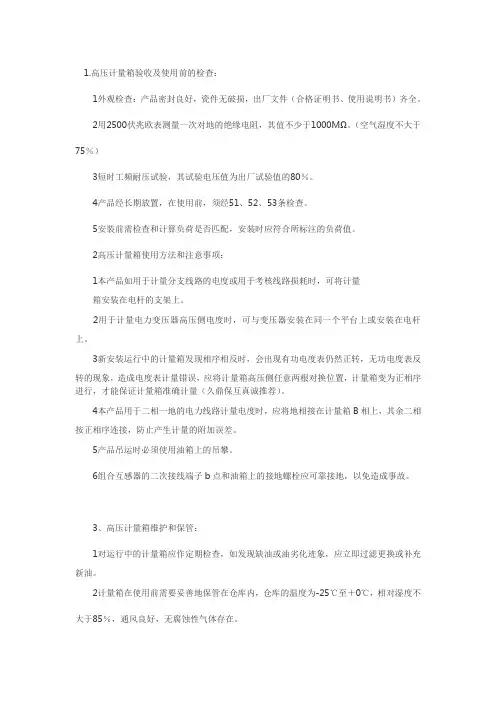

三、安装前必须做如下检查：
(1)高压瓷瓶完好无裂纹。
(2)各部螺丝是否紧固，二次接线是否牢固。
(3)绝缘电阻测定：
a 一次对二次及地：≥1000M Ω
b 二次对地：≥500m Ω
(4)工频耐压实验：
a 一次对二次及地：10kV计量箱38kV/一分钟
6kV计量箱28kV/一分钟
b 二次对地：2kV/一分钟
四、高压计量箱安装前应试验合格，配置相应电压等级的氧化锌避雷器或阀式避雷器，其接地电阻≤10 Ω。
五、接线应辨明电网电源的相序A、B、C与高压电力计量箱一次导电端子的相序A、B、C各相分别对应连接（必须是正相序）方可投入运行。
六、高压电力计量箱应水平安装，电度表位置应垂直，不得任意倾斜，箱体外壳和互感器二次绕组应可靠接地。
七、高压电力计量箱装好后，应带负荷进行试验观查，看有功、无功电度表转动是否正常或调试遥测抄表各项功能是否正常，经过全面检查试验合格后，方可正式投入运行。
八、对运行中的高压电力计量箱，根据有关规程必须定期检查和预防性试验，每年一次，若发现有抄表不正常现象或其他缺，应做处理后再继续运行。
九、高压电力计量箱保存期间注意防潮。
十、高压电力计量箱接线如附图一
附图一：
(1)通电检查：
a 接线盒2、3短路，电度表转速约减半，证明A相电流互感器正常，同时6、7短路，电度表停转，证明C相电流互感器正常。
b 1、5、9分别是A、B、C二次100伏电压，断开可检查电压互感器，断开两表停，接上转，证明电压互感器正常。
c 通过接线盒接线端子可接入专用测量仪器，现场检验高压电力计量箱是否运行正常和准确度，变动二次接线注意防止CT开路！PT短路！
(2)停电检查：
a 断开1、5、9上下联片，用直流法现场检查电压互感器极性。
b 断开3、4和7、8同样可现场检查电流互感器极性。
附图二：
(1)通电检查：
a 接线盒6、7；连接，电度表转速约减半，证明A相电流互感器正常，同时8、7连接，电度表停转，证明C相电流互感器正常。
b 1、5、9分别是A、B、C二次100伏电压，断开可检查电压互感器是否正常，断开两表停止运转，证明电流互感正常正常。
c 通过接线盒接线端子可接入专用测量仪器，现场检验高压电力计量箱是否运行正常和准确度，变动二次接线注意防止CT开路！PT短路！
(2)停电检查：
a 断开1、５、９上下联片，用直流法现场检查电压互感器极性。
b 断开2、3（和3、4），断开10、11（和11、12）能现场用直流法检查电流互感器极性。
(3)更换变比作法：
a 联接2、3 断开3、4 和联接10、11断开11、12为大变比。
b 联接3、4 断开2、3 和联接11、12断开10、11为小变比。
注意：联片2与3、3与4两组不能同时断开运行，联片10与11、11与12两组联片不能同时断开运行，防止CT开路！
附图三：
参照多功能电能表使用说明书检查调试。
