水基切削液
一、名词解释：

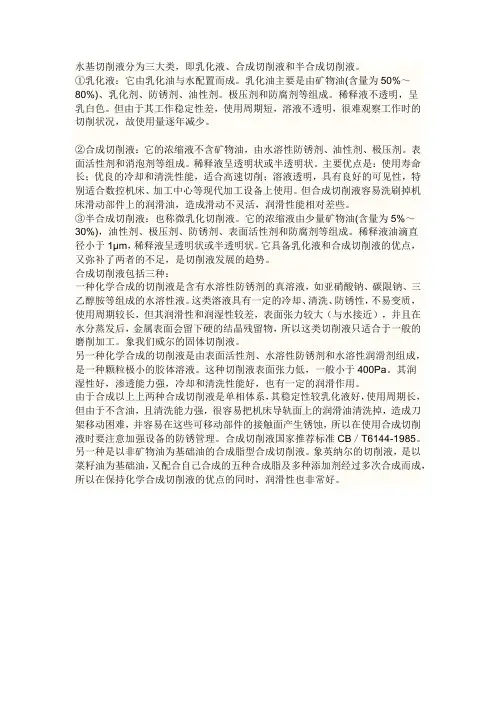

水基切削液：是将油剂或浓缩液---也就是我们通常所说的原液---用大量的水稀释的切削液，我们现在接触的水基切削液配比一般是100(水)：3~8(原液)，某些切削液的配比也会达到100：20。水基切削液一般分为三大类，即乳化液、半合成切削液和全合成切削液。
乳化液：由乳化油与水配置而成。乳化油主要是由50%～80%的矿物油、乳化剂、防锈剂、油性剂、极压剂和防腐剂等组成。稀释液不透明，呈乳白色。
半合成切削液：半合成切削液也称微乳化切削液，它的浓缩液由少量矿物油(含量为5%～30%)，油性剂、极压剂、防锈剂、表面活性剂和防腐剂等组成。稀释液油滴直径小于1μm，稀释液呈透明状或半透明状
全合成切削液：合成切削液浓缩液不含矿物油，由水溶性防锈剂、油性剂、极压剂。表面活性剂和消泡剂等组成。稀释液呈透明状或半透明状。。
二、水基切削液的特性
乳化液润滑极压性较好，清洗性能较好。但乳化液中的油相油滴较大，导致金属加工冷却性较差。同时由于乳化液稳定性差，所以乳化液在使用一段时间后，会出现变味变臭的现象，这种情况在夏天温度高的时候尤为明显。另外，由于乳化液呈乳白色不透明，所以在加工过程中很难观察切削状况，但是乳化液在三种水基切削液中是最便宜的一种。
半合成切削液与乳化液很相似，但是由于半合成切削液添加了更多的表面活性剂，所以油滴分散得更细小，更稳定，所以相对于乳化液来说更不容易变质，使用的时间更长。加工过程中的冷却性、润滑性都比较好，清洗性也很好。
全合成切削液中不含任何油基(如矿物油）成分，而采用具有润滑作用的水溶性合成酯类添加其他成分配制而成。全合成切削液除的润滑性、加工冷却性和清洗方面的性能尤为优异。但是全合成切削液容易洗掉机床部件上的润滑油，而对机床的润滑造成影响，并且能够在一些接触面上形成锈蚀，所以使用全合成切削液对机床的防锈管理提出了更高要求。
三、使用水基切削液中需要注意的问题
1、选择
首先是安全，关注切削液的MSDS(Material Safety Data Sheet即化学品安全说明书)，它提供化学品的理化参数、燃爆性能、对健康的危害、安全使用贮存、泄漏处置、急救措施以及有关的法律法规等十六项内容，避免使用者受到化学品的潜在危害。不宜选用会使操作者有不适感的切削液，如含有亚硝酸盐、苯酚、甲醛或硫类化合物的切削液。在机床安全方面，有些切削液会腐蚀机床的金属部件，造成滑动面生锈，或是在丝杆和导轨上产生胶状沉淀物而影响机床运行，这些切削液也不宜采用。为了保证工件的安全，同样不宜采用会腐蚀工件的切削液，如加工铜件时不能用含硫的切削液，加工铝时不能采用稀释后PH偏碱性的切削液。
然后是切削性能，主要包括润滑性能、冷却性能和清洗性能，加工负荷大需要的润滑性
就高，加工速度快需要的冷却性就高，对于一些精密工件对清洗性要求会很高。
一般而言：
润滑性：乳化液>半合成加工液>全合成加工液;
冷却性：全合成加工液>半合成加工液>乳化液；
清洗性：全合成加工液>半合成加工液>乳化液；

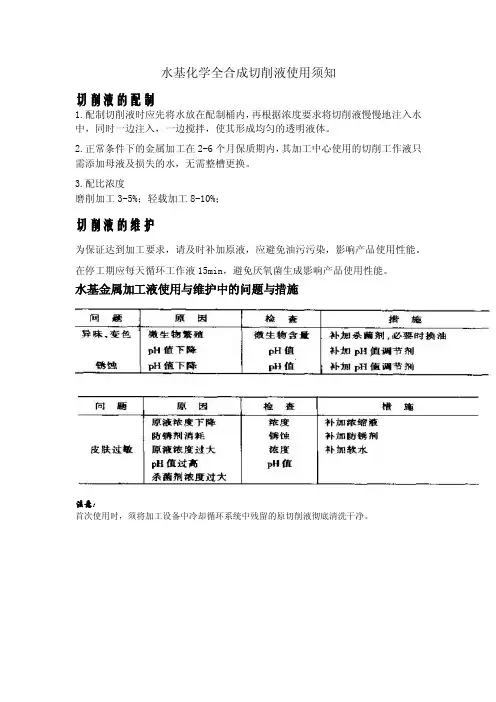

2、切削液的日常管理
(1)浓度管理
水基切削液应该按照切削液生产厂家推荐的使用浓度进行配比，这样才能获得较好的效果。如果浓度过低，则其润滑、防锈和切削性能下降，使机床发生锈蚀现象，而且容易变质而发出臭味；如果浓度过高，切削液容易起泡沫，刺激皮肤，并且经济性也不好，造成不必要的浪费。
在配比切削液时，应该明白厂家推荐的浓度是体积比浓度还是体积百分比浓度，例如，有些厂家的切削液配比方式是100：5，则表示的是体积比浓度，需用5体积的切削液原液加入到100体积的水中；有些厂家的切削液推荐的使用浓度为5%，则表示需用5体积的切削液原液加入到95体积的水中。
切削液的浓度配比一方面要依据切削液厂家推荐的浓度，另外要根据实际生产要求而定，例如我们使用的Milacron CIMTECH310切削液，厂家推荐的浓度是5%，这个浓度可以保证切削液的防锈性，同时可以满足大部分的铣削加工，表面效果一般，但是对于加工面光洁度要求高的情况下，这个浓度就很难达到，当浓度为8%时，可以达到最佳的效果。
注意：
●配制切削液时，一定要先向容器中加入足够的水，然后再向水中加入切削液，不能先加切削液再加水。
●在使用折光仪进行浓度检测时一定要先向切削液厂家咨询切削液的折光系数，切削液实际浓度=折光仪读数×折光系数。
(2)水质管理
配制切削液时应使用低硬度的自来水，或使用软化水。水质硬度太高的水会破坏切削液的防锈能力和润滑能力，容易产生不溶物沉淀在机床上，同时使切削液的稳定性变差，容易腐败变臭；水质太软的水会导致切削液在使用过程中产生大量泡沫。
(3)防腐败管理
防腐败管理能够有效延长切削液的使用寿命，更重要的是防腐败管理能够避免因切削液问题导致的机床生锈和故障，不止是节约切削液的使用成本，更是节约机床的维护成本。
●不能向切削液中丢弃废弃物，避免引入任何杂物，定期清理切削液循环系统中的切屑、粉末和霉菌衍生物等。切屑对切削液加工性能影响很大，配备切屑分离装置或切削液过滤装置是必要的。
●定期清理切削液表面的浮油和脏物。
●定期检查切削液中的细菌生长情况，及时采取相应的措施。大部分切削液的生产厂家
都有对切削液的抑菌措施，如加入防腐剂等。
●定期检查浓度，浓度过低时切削液也容易变质，发现浓度有变化时要及时进行处理。
●机床长时间停用时，应对切削液进行通风，以抑制厌氧菌的生长，一般的方法是每天使切削液循环30分钟或咨询切削液厂家，在厂家指导下进行。
●定期补充切削液，由于加工飞溅、工件带走、蒸发等导致切削液减少，要及时加入新的切削液并监控浓度。
●定期对切削液进行全部更换，虽然在机床使用过程中由于损耗，会不断添加新的切削液，但是使用时间越长的切削液，加工性能下降的越多，所以每隔一定的时间就必须将全部切削液进行更换。更换的周期可咨询切削液厂家。在使用新的切削液时，必须对切削液循环系统进行清洗，如果是更换不同品牌的切削液，更需要对切削液循环系统进行彻底的清洗。
总结：
水基切削液相对于油性切削液来说，有更好的经济性，但是不会用、用不好不仅不会节约成本，反而会造成严重的机床故障，不仅造成更大的机床维修成本，还有因机床停产而造成的损失。所以，做好水基切削液的日常维护至关重要。
水基切削液由于不同厂家的生产工艺和配方不同，造成切削液本身的性状有很大区别，如气味、变质速度、起沫程度等，在使用过程中对加工效果的影、防锈性能、对非金属材料的腐蚀情况等也有很大差别！
用于配切削液的水，可用水质检测笔进行检测。切削液要求的水质在20~100ppm为最适合。低于20ppm，容易产生泡沫，高于100ppm，水基切削液特别是乳化液的安定性不好，容易腐败，防锈性能和润滑性能下降。

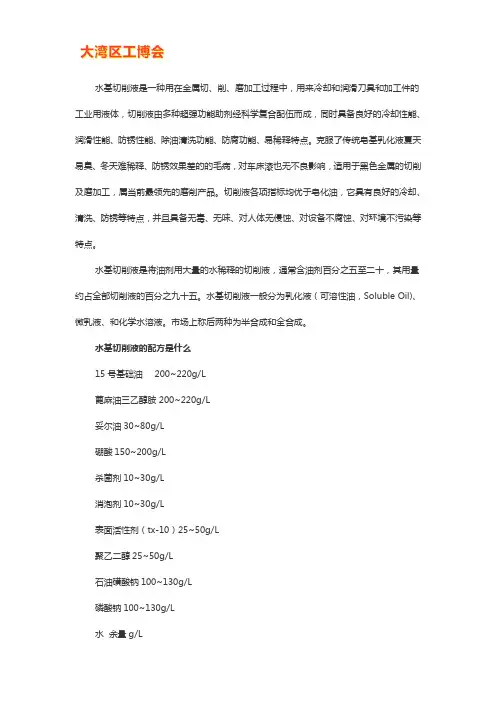

水基型切削液配方分析研发，切削液成熟技术转让 本文为读者推荐一款水基型切削液——禾川化学研发成熟项目之一 切削液是一种用在金属切、削、磨加工过程中，用来冷却和润滑刀具和加工件的工业用液体，切削液由多种超强功能助剂经科学复合配伍而成，同时具备良好的冷却性能、润滑性能、防锈性能、除油清洗功能、防腐功能、易稀释特点。克服了传统皂基乳化液夏天易臭、冬天难稀释、防锈效果差的毛病。 切削液按化学组成成分可以分为油基型（切削油：润滑性能好，冷情性能差）和水基型两大类；其中水基型切削液又可以分为乳液型、半合成和全合成型切削液。 1 乳液型：矿物油50-80%；脂肪酸1-30%；乳化剂15-25%；防锈剂1-5%；防腐剂＜2%；消泡剂微量。 特点：良好的润滑性能、防锈性能、冷却性能、除油清洗功能、易稀释；缺点是易变质，需加有机防腐剂。 2 半合成型：矿物油0-30%；脂肪酸5-30%；极压剂1-20%；表面活性剂1-5%；防锈剂1-10%。 特点：有良好的润滑、冷却、防锈、清洗等功能，工件可见性好，是现在主流产品。 3 全合成型：表面活性剂0-5%，胺基醇10-40%，防锈剂0-40%。 特点：良好的冷却、防锈、清洗、耐腐败等性能，但由于没有基础油，润滑性能一般。 禾川化学经过多年研究，成功解决各种乳液、微乳液的配制及使用问题，针对水基型切削液，禾川化学可以为您提供：
1.产品配方的分析服务（降低生产成本；了解市面上产品的性能优势在哪里）； 2.产品性能的优化服务（解决客户配方中性能差、不环保、寿命短、对人有害等问题）； 3.新产品开发服务（开发出性能符合客户要求的产品，缩短研发周期）； 4.配方优化服务（帮助客户解决乳液变成微乳、全合成变为半合成且不影响使用性能等服务方式）； 5.生产工艺的改进（解决客户在配方配制过程中的乳化、析油、不稳定等工艺问题）； 6.知识产权保护服务（为客户改进产品及新产品研发后提供创新成果保护、专利撰写申请等服务） （水基型切削液为成熟优势项目，可做配方技术转让，禾川化学提供配方定制服 务，解决生产研发企业配方技术难题） 禾川简介 苏州禾川化学技术服务有限公司（简称“禾川化学”）；成立于2012年，先后为全球500企业在内近3500家企业、科研所，提供了整套配方技术服务方案。经历近五年积淀，在精细化学品领域（工业清洗、表面处理、水处理、纺织印染、加工制造、日化洗涤、胶黏剂、功能性助剂）形成自身专长；在精细化学品领域已形成具有一定影响力的配方服务机构。 实验室介绍 禾川实验室由2间前处理实验室，6间研发室、4间大型光谱仪器室、1间常见原材料仓库组成；拥有国外尖端红外、TGA光谱仪器在内上百种检测仪器；
一．金属加工液的性能及其应用的添加剂1.金属加工液简介 金属加工液（Metalworking fluids）主要是金属加工用的液体，根据加工工艺类型的不同，可分为金属成型、金属切削、金属防护和金属处理四大类。按形态分为：油型、可溶性油、半合成液、合成液。主要起润滑和冷却作用，兼有防锈清洗等作用。一般的金属加工液包括切削液、切削油、乳化液、冲压油、淬火剂、高温油、极压切削液、磨削液、防锈油、清洗剂、发黑剂、拉深油等。 2.金属加工液的常见问题与解决方案（水溶性切削液） 金属加工液的常见问题与解决方案（水溶性切削液） ◆工件表面光洁度◆ ●可能原因 １、稀释液浓度太低 ２、切削液定向喷射不好或流量过低 ３、金属加工屑污染 ４、水质影响，溶液不稳定 ５、使用刀具与材料或加工工艺错配 ●解决办法 １、调整稀释液浓度 ２、检查金属加工液供应系统有否堵塞并加以清洁，直接喷在刀刃上 ３、过滤稀释液 ４、硬水会道致某些切削液不稳定影响到表面切削液金属加工液. ５、与刀具供应商协商，选择正确型号金属加工液论坛,切削液,乳化液,半合成,全合成, ◆工件腐蚀◆ ●可能原因 １、浓度太低度 ２、水质硬度太高 ３、溶液被污染 ４、防腐剂已降解或消耗 ５、溶液酸性值过低度 ６、高温以及潮湿环境 ７、工件处理和储存 ●解决办法 １、增加并校正使用浓度 ２、检测水硬度，使用150ppm硬度的水 ３、确定及除去污染物，或更换新的溶液 ４、添加新溶液
５、适当添加PH调整剂 ６、降低温度和湿度，在成品上施涂防锈剂 ７、工件存放干燥通风的环境中，长时间存放时需要施涂防锈剂 ◆刀具/砂轮寿命下降◆ ●可能原因 １、大量金属屑 ２、溶液污染 ３、浓度太低切削液金属加工液 ４、水质影响 ５、使用刀具/砂轮与材料工艺错配 ６、切削液润滑性能不好 ●解决办法 １、净化切削液（更换/过滤） ２、确定及去除污染物 ３、调整浓度 ４、正确地调配切削液 ５、与刀具供应商协商，选配正确型号金属加工液论坛 ６、换用润滑性能好的产品 ◆发热量大，刀具使用寿命短◆ ●可能原因 １、冷却性能差最专业的金属加工液论坛|切削液|切削油|冲压油|防锈油|清洗剂|添加剂|防锈剂|乳化液|半合成|全合成|润滑油|润滑脂 ２、切削液定向喷射不好或流量过低 ●解决办法 １、选择冷却性能好的产品金属加工液论坛,切削液,乳化液,半合成,全合成,切削油,防锈油,防锈剂,润滑油, 水溶性,配方 ２、增加流量或直接喷在刀刃上 ◆稀释液上面有浮油◆ ●可能原因 １、设备润滑油污染 ２、混合条件差 ３、经纯油加工的零件 ●解决办法 １、用撇油器撇除漏油 ２、重新配制稀释液，确保边搅拌边将油加入水中 ３、用撇油器除去，加工前将零件清洗干净屑污染 ◆气味难闻和颜色变化◆ ●可能原因 １、水质太差 ２、外来油品的严重污染 ３、产品更新率低 ４、设备（油箱、管道、喷射系统）上污秽 ●解决办法切削液

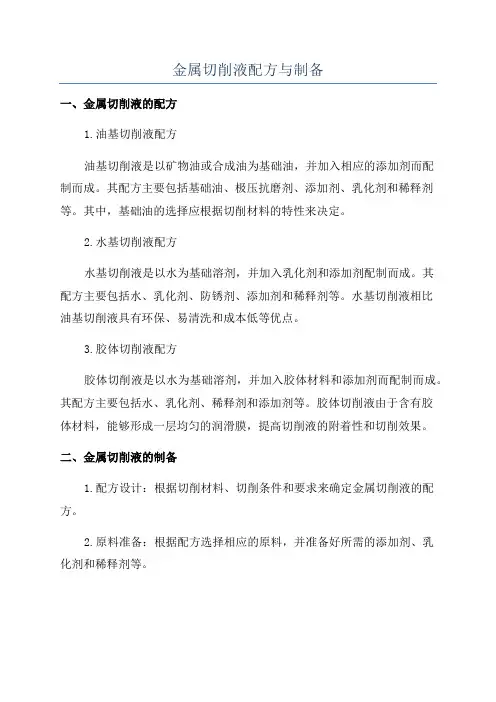

切削液配方 1、透明水溶性切削液 配方1 （%）透明水溶性切削液 乙二醇65.8;四硼酸钠 3.0;偏硅酸钠 1.0;磷酸钠0.2;水余量。 本液用于结构钢的车削、研磨和钻孔，使用时用水稀释3倍。 共三种配方。 2、孚L化切削油 配方1（%）石油磺酸钠13;聚氧乙烯烷基酚醚（OP-10） 6.5;氯化石蜡10~30 ;环烷 酸铅5;三乙醇胺油酸皂 2.5;高速机械油（5号）余量。 本油用于金属加工的挤压、车、钻等到工序，使用浓度为本乳化油的5%~30%.。 配方2（%）妥尔油酸钠盐 4.5~5.5;石油酸钠盐 4.5~5.5;C1-4 合成脂肪酸 2.5~4;聚乙 二醇 1.5;工业机械油余量。 共五种配方。 3、防锈极压乳化油 配方1（% ）氯化石蜡10;硫化油酸9;石油磺酸钡20;油酸2;三乙醇胺5;机械油（10 号）余量。 本油主要用于重载切削加工，可代替植物油及硫化切削油。以20%的浓度使用。防锈性能 良好。 共两种配方。 4、其他切削液 配方1 （份）硫化切削油 硫化棉子油500;棉子油1350;硫磺70;机械油（10号）2200.。 配方2…… 共有四种配方。 切削液的配方研究： 水基切削液具有优良的冷却和清洗性能，但润滑和防锈性能差，因而应用范围受到限制。以松香、顺酐和多元胺等原料合成了非离子表面活性剂H ,同是以油酸和三乙醇胺为原料合 成油酸三乙醇胺酯，经实用证明：以非离子表面活性剂H和油酸三乙醇胺酯等复合配制而 成的水基切削液，具有优良的润滑性、防锈性、冷却性和清洗性。是水基切削液的重大突破。 现代机械加工向高速、强力、精密方向发展，超硬、超强度等难加工材料的发展也使切削加工的难度日益增加。这两方面的原因导致切削加工过程中的摩擦力、摩擦热大幅度提高，这就要求金属加工液具有更好的润滑、冷却、清洗、防锈性能，以便获得理想的加工表面。矿物润滑油的润滑、防锈性能优越，但冷却、清洗性能差；乳化液和水基切削液的冷却、清 洗性能优良，但润滑、防锈性能差。水基切削液除具有乳化液的所有性能外，其润滑、冷却、防锈性能亦达到或超过乳化液的标准要求。因而水基切削液已成为国内外机械加工中提高加 工性能的发展方向［I］。在水基切削液中添加油性添加剂和极压添加剂，是改善水基切削液润滑和

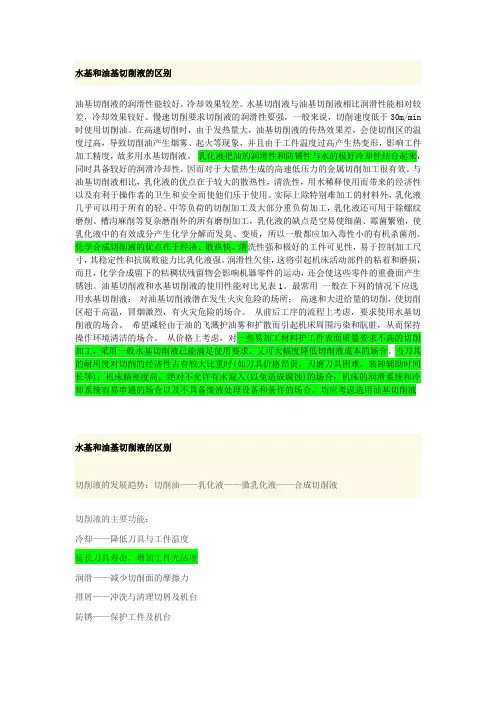

水基切削液与油基切削液的区别油基切削液的润滑性能较好，冷却效果较差。水基切削液与油基切削液相比，润滑性能相对较差，冷却效果较好。慢速切削要求切削液的润滑性要强，一般来说，切削速度低于30m/min时使用切削油。含有极压添加剂的切削油，无论对任何材料的切削加工，当切削速度不超过60m/min时都是有效的。在高速切削时，由于发热量大，油基切削液的传热效果较差，会使切削区的温度过高，导致切削油产生烟雾、起火等现象，并且由于工件温度过高而产生热变形，影响工件加工精度，故多用水基切削液。 乳化液把油的润滑性和防锈性与水的极好冷却性结合起来，同时具备较好的润滑冷却性，因而对于有大量热生成的高速低压力的金属切削加工很有效。与油基切削液相比，乳化液的优点在于有较大的散热性、清洗性，用水稀释使用而带来的经济性以及有利于操作者的卫生和安全而使他们乐于使用。实际上除特别难加工的材料外，乳化液几乎可以用于所有的轻、中等负荷的切削加工及大部分重负荷加工。乳化液还可用于除螺纹磨削、沟槽磨削等复杂磨削外的所有磨削加工。乳化液的缺点是容易使细菌、霉菌繁殖，使乳化液中的有效成分产生化学分解而发臭、变质，所以一般都应加入毒性小的有机杀菌剂。 化学合成切削液的优点在于经济、散热快、清洗性强和极好的工件可见性，易于控制加工尺寸，其稳定性和抗腐败能力比乳化液强。合成切削液的缺点是在某些苛刻的条件下使用时，润滑性欠佳，这将引起机床活动部件的粘着和磨损，而且化学合成液留下的粘稠状残留
物会影响机器零件的运动，还会使这些零件的重叠面产生锈蚀。 一般在下列的情况下应选用水基切削液：1）对油基切削液潜在发生火灾危险的场所；2）高速和大进给量的切削，使切削区趋于高温，冒烟激烈，有火灾危险的场合；3）从前后工序的流程上考虑，要求使用水基切削液的场合；4）希望减轻由于油的飞溅及油雾的扩散而引起机床周围污染和肮脏，从而保持操作环境清洁的场合；5）从价格上考虑，对一些易加工材料及工件表面质量要求不高的切削加工，采用一般水基切削液已能满足使用要求，又可大幅度降低切削液成本的场合。 当刀具的耐用度对切削的经济性占有较大比重时（如刀具价格昂贵，刃磨刀具困难，装卸刀具辅助时间长等）；机床精密度高，绝对不允许有水混入（以免造成腐蚀）的场合；机床的润滑系统和冷却系统容易串通的场合以及不具备废液处理设备和条件的场合，均应考虑选用油基切削液。 油基切削液和水基切削液使用性能对比：油基切削液的切削性能如刀具耐用度、尺寸精度和表面粗糙度好，相比之下水基切削液的切削性能差。油基切削液的操作性能如机床、工件的防锈蚀好，油漆的防剥落性好，切屑的分离、去除性差，抗冒烟、起火性差，对皮肤有刺激，操作环境卫生差，防长霉、腐败、变质性好，使用切削液易维护，废液易处理；而水基切削液的操作性能与油基相反，其机床、工件的防锈蚀性差，油漆的防剥落性差，切屑的分离、去除性好，抗冒烟、起火性好，对皮肤无刺激，操作环境卫生好，防长霉、腐败、变
水溶性切削液配方分析|科标技术 1.背景 切削液在机械加工领域扮演重要角色，应用非常广泛。然而，切削液被广泛应用于机械加工行业，给人类创造巨大的效益的同时，也给人类生存环境带来了极大的问题。目前金属切削加工将向高速、强力和高精度方向发展，现代苛刻的加工条件对切削液的质量也提出了更高的要求。因此，研究和开发对人类和环境友好的高性能切削液是必然的趋势。 2.金属加工液的分类 在金属加工作业中，切削油基本上可分为油性切削油、水溶性切削油两大类。金属加工液的作用主要是：冷却作用，润滑作用，清洗作用，防锈作用，腐蚀保护。 油性切削油 油性切削油一般多以低粘度矿物油为基础油，再与其他添加剂在一定的条件下调合制成，使用时不需要再用水稀释，也称为非可溶性油。 油性切削油一般而言润滑性相对较好，使用寿命长，防锈性较好、对皮肤刺激较小，但是在高速加工，温度较高的条件下有可能产生较大的烟雾，严重时可能发生着火的现象。高粘度油较稠密，分子较大，有较佳的润滑性及较大的金属表面隔离能力，但是流动性及冷却性不如低粘度油，一般用于低速加工及加工负荷较高的场合，如冲压、拉拔、冷镦等成型加工场合。 水溶性切削油(又称乳化液) 一般水溶性切削油为浓缩液，使用时再依需要比例加水稀释，又称可溶性油。稀释后的水溶性切削油称之为乳化液，因其外观酷似肥阜溶液，工厂里有人称之为肥阜水。 水溶性切削油的基本组成为矿物油、表面活性剂、防腐蚀剂、防锈添加剂、水与其它添加剂。可溶性油按照其乳液形态又可分为三大类，即乳化液、全合成切削液和半合成切削液三种。 乳化液
使用时由乳化油与水按照一定比例配置而成。乳化油主要是由矿物油与一些特种添加剂组成，乳化油的矿油成分最高可达85%，与切削纯油相反，业内认为乳化油所用的基础油采用芳香烃含量更高的环焼径更为合适，因为它对添加剂溶解性更为理想，乳化效果会更好。其他特种添加剂主要为一些表面活性剂、防锈剂、油性剂、极压剂和防腐剂等。乳化油的稀释液外观不透明，呈乳白色，因其色泽与肥阜的的溶液相似，因此在工厂里俗称肥阜水。乳化液中乳液颗粒直径在1~10μm乳化液相对而言润滑性比较好，可用于加工负荷较高的场合、如攻丝、拉削等。但他的缺点就是抗菌性差易变质。 全合成切削液 全合成切削液是不含矿物油的水基产品。他的稀释液颗粒直径可以小到μm. 全合成切削液的大量成分是水，因此具有良好的冷却左右，但是水没有防锈性和润滑性，这些功能必须通过大量的防锈剂和润滑剂来提供，已达到油剂产品的加工性能。全合成切削液的润滑剂基本是一些环氧乙烧的衍生物如聚酸或酯类物质，也有水溶性的磺化植物油等。 全合成切削液一般含有醇胺等物质，以此来提供腐蚀抑制和Ph缓冲性能。最早时候亚硝酸盐广泛作为防锈剂在全合成切削液中使用，但由于其致癌作用已经被逐步弃用，逐渐被硼酸盐和幾酸胺等物质所替代。而苯并三氮哩或其衍生物及噻挫类衍生物则被广泛用于有色金属的防腐。 全合成切削液由于没有矿物油这些细菌营养物，因此全合成切削液的抗菌性普遍较好，使用寿命较长。全合成切削液的稀释液是透明的，具有良好的可见性。 半合成切削液 半合成切削液亦称微乳液，它通常是外观透明或半透明的浓缩液，它的稀释液油滴直径在~1μm，稀释液呈透明状或半透明状。半合成切削液其实也是乳化液的一种，但是他的配方中往往会含有20~60%的水，半合成切削液中的矿物油含量一般在5%~30%左右，一般认为环院基油是半合成切削液比较理想的基础油。 半合成切削液的乳化剂与乳化油基本没有什么差别，但是乳化剂含量会更高。由于配方中含有大量水，半合成切削液的配方需要通过偶合剂的作用来平衡配方体系。半合成切削液
机械金属切削液的净化及废液处理来源：中国环保联盟更新时间：10-1-29 16:031.切削液的净化装置在切削液使用过程中，由于混入细切屑、磨屑、砂轮末和灰尘等杂质，严重影响工件表面粗糙度，降低刀具和砂轮的使用寿命，并使机床和循环泵的磨损加快。此外，由于机床漏油，使润滑油落入水基切削液中，使乳化液产生乳油，合成液中的表面活性剂与润滑油作用而转变为乳化液，改变了水基切削液的质量，导致冷却性能下降和缩短使用周期。所以在使用切削液时，必须随时清除杂质和浮油，才能保证冷却液循环使用的质量。（1）沉淀、分离装置：1）沉淀箱，2）旋风式分离器，3）磁性分离器，4）漂浮分离器，5）离心式分离器，6）静电分离器；（2）介质过滤装置：介质过滤就是以多孔性物质作过滤介质，将切（磨）削液中磨屑、切屑、砂轮末和其他杂质污物分离出来。过滤介质有两种：1）经久耐用的，有钢丝、不锈钢丝等编织的网，尼龙合成纤维编织的平纹或斜纹的滤布。这些过滤介质，在筛孔堵塞时均能清洗，其过滤精度取决于筛孔直径的大小，在堆积一定量切屑时，其过滤精度会更高。其他过滤介质如油毛毡、玻璃纤维结合的压缩材料，其过滤精度可达数微米。2）一次性的，即用后就报废的过滤介质，有过滤纸、毛毡或纱布等，其过滤精度可达20um－5um左右。其他还有硅藻土、活性土等涂层过滤介质，其过滤精度可达2um－1um，不过有时会把极压添加剂和其他一些添加剂过滤掉。过滤装置分为重力、真空和加压三种。2.切削液的废液处理（1）油基切削液的废液处理：油基切削液一般不会发臭变质，其
更换切削液的原因主要是由于切削液的化学变化、切屑混入量增大、机床乳化油的大量漏入及水的混入等原因，对此可采取如下措施：1）改善油基切削液的净化装置；2）定期清理油基切削液的切屑；3）通过检修机床防止润滑油漏入；4）定期补充切削润滑添加剂；5）加热去除水分，并经沉淀过滤后加入一些切削油润滑添加剂，即可恢复质量，继续使用。油基切削液最终的废油处理一般是燃烧处理。为了节省资源，也可对废油进行再生。（2）水基切削液的废液处理，水基切削液的废液处理可分为物理处理、化学处理、生物处理、燃烧处理四大类。 1）物理处理，其目的是使废液中的悬浊物（指粒子直径在10um 以上的切屑、磨屑粉末、油粒子等）与水溶液分离。其方式有下述三种：利用悬浊物与水的密度差的降解分离及浮游分离，利用滤材的过滤分离，利用离心装置的离心分离。2）化学处理，其目的是对在物理中未被分离的微细悬浊粒子或胶体状粒子（粒子直径为0.001-10um的物质）进行处理或对废液中的有害成分用化学处理使之变无害物质，有下述四种方法：使用无机系凝聚剂（聚氯化铝、硫酸铝土等）或有机系凝聚剂（聚丙烯酰胺）等促进微细粒子、胶体粒子之类的物质凝聚的凝聚法；利用氧、臭氧之类的氧化剂或电分解氧化还原反应处理废液中含有害成分的氧化还原法；利用活性碳之类的活性固体使废液中的有害成分被吸附在固体表面而达到处理目的的吸附法；利用离子交换树脂使废液中的离子系有害成分进行离子交换而达到处理目的的离子交换法。3）生物处理，生物处理的目的是对物理、
适用于黑色金属，铝合金，铜，不锈钢的磨削和重负荷切削加工，完全能够满足当今机械操作高速进料，高速运转的要求。那么高级全合成切削液有什么特性呢？接下来，小编将为您详细讲述，希望对您有所帮助。 一、产品介绍 全合成切削液为高润滑，生物性能稳定的水溶性全合成切削液。具有良好的冷却、润滑和防锈的功能，安全无毒。使用全合成切削液可获得理想的黑色金属如铸铁、碳钢等加工效果，提高加工面光洁度和加工效率，并能延长刀具的使用寿命。 二、产品特性 1、全合成体系不含矿物油、稀释液透明便于观察加工状况，可同时适合切削和磨削工艺 2、很强的防锈效果，5%稀释液的铸铁防锈时间在7天以上。 3、超强的抗菌性能可以在最严格的单机环境下使用周期轻松超过一年以上，集中供液系统可以达到2年以上的使用周期 4、不含亚硝酸钠等有害成分。 三、产品价格
目前市场的价格主要在200-350/桶这个区间内，毕竟是一分价钱一分货，各个生产厂家因为所用材料不同，定价也不同，购买者需要根据自己的需要以及可接受成本去厂家商议。 全合成切削液能完全抑制金属加工时含钴硬质合金中钴元素的浸出，很好地解决了现有全合成切削液存在的析钴的问题。且全合成切削液不仅适合碳化钨钴、钛钴等硬质合金的磨削加工，还可用于铸铁、碳钢、不锈钢和铜等金属的加工。且全合成切削液不含对人体或环境产生不利影响的亚硝酸盐、有机酚等有毒化学品，是一种环保型的高效全合成切削液。 青可清洗有限公司主要专业从事二手油桶，塑料桶的翻新、清洗、集收售清洗为一体。以塑料桶和铁桶为主。公司已经成立7年，拥有先进的清洗设备和经验，每个桶我们都处理精细，消毒干净，我们立志将每个细节做到极致，处处体现用心之处，为保证质量我公司建立了完善的直连保证体系和检验体系，倾注全力，专注于产品的每一个细节并持续改进，追求产品的尽善尽美。
切削液的主要作用和用途 在金属切削过程中，为提高切削效率，提高工件的精度和降低工件表面粗糙度，延长刀具使用寿命，达到最佳的经济效果，就必须减少刀具与工件、刀具与切屑之间磨擦，及时带走切削区内因材料变形而产生的热量。要达到这些目的，一方面是通过开发高硬度耐高温的刀具材料和改进刀具的几何形状,如随着碳素钢、高速钢硬质合金及陶瓷等刀具材料的相继问世以及使用转位刀具等，使金属切削的加工率得到迅速提高；另一方面采用性能优良的切（磨）削液往往可以明显提高切削效率，降低工件表面粗糙度，延长刀具使用寿命，取得良好和经济效益切削液作用有如下几方面： １．冷却作用 冷却作用是依靠切削液的对流换热和汽化把切削热从固体（刀具、工件和切屑）带走，降低切削区的温度，减少工件变形，保持刀具硬度和尺寸。 切削液的冷却作用取决于它的热参数值，特别是比热容和热导率。此外，液体的流动条件和热交换系数也起重要作用，热交换系数可以通过改变表面活性材料和汽化热大小来提高。水具有较高的比热容和大的导热率，所以水基的切削性能要比油基切削液好。 改变液体的流动条件，如提高流速和加大流量可以有效地提高切削液的冷却效果，特别对于对于冷却效果差的油基切削液，加大切削液的供液压力和加大流量，可有较提高冷却性能。在枪钻深孔和高速滚齿加工中就采用这个办法。采用喷雾冷却，使液体易于汽化，也可明显提高冷却效果。切削液的冷却效果受切削液的渗透性能所影响，渗透性能好的切削液，对刀刃的冷却速度快，切削液的渗透性能与切削液的粘度和浸润性有关。低粘度液体比高粘度液体渗透性能要好，油基切削液的渗透性能比水基切削液渗透性能要强，含有表面活性剂的水基切削液其渗透性能则大大有所提高。切削液的浸润性能与切削液的表面张力有关，当液体表面张力大时，液体在固体的表面向周围扩张聚集成液滴，这种液体的渗透性能就差；当液体表面张力小时，液体在固体表面向周围扩展，固体－液体－气体的接触角很小，甚至为零，此时液体的渗透性能就好，液体能迅速扩
金属切削液 一、切削液的概念 广义：现代技术的金属加工一般分为成形加工和去除加工两大类，成形加工是通过使工件产生塑性变形得到所要求的尺寸和形状，加工过程中不会产生切屑；而除加工就是通过从工件上通过切削、磨料去除多余材料从而得到所要求的尺寸和形状的工艺方法，这种方法会产生切屑，同时加工过程中由于刀具和被加工金属工件接触表面会产生大量的热能，温度可达到800℃甚至更高。在这两类加工过程中，都要用到一种工艺油（液），通常称之为金属加工液，也就是广义上的切削液，它被注入加工区域起润滑、冷却和清洗作用，以带走加工过程中产生的热量、减轻摩擦和工具损耗、排除切屑、满足特定的加工要求，使加工过程顺利进行。 狭义：狭义的金属切削液仅指在金属去除加工过程-切削加工中用来冷却、润滑刀具和加工件的一种混合润滑剂。 二、切削液的发展史 人类使用切削液的历史可以追溯到远古时代。人们在磨制石器、铜器和铁器时，就知道浇水可以提高效率和质量。在古罗马时代，车削活塞泵的铸件时就使用橄榄油，16世纪使用牛脂和水溶剂来抛光金属盔甲。从1775年英国的约翰·威尔金森（J．Wilkinson）为了加工瓦特蒸汽机的汽缸而研制成功镗床开始，伴随出现了水和油在金属切削加工中的应用。到1860年经历了漫长发展后，车、铣、刨、磨、齿轮加工和螺纹加工等各种机床相继出现，也标志着切削液开始较大规模的应用。 19世纪80年代，美国科学家就已首先进行了切削液的评价工作。 F·W·Taylor发现并阐明了使用泵供给碳酸钠水溶液可使切削速度提高30%～40%的现象和机理。针对当时使用的刀具材料是碳素工具钢，切削液的主要作用是冷却，故提出“冷却剂”一词。 随着人们对切削液认识水平的不断提高以及实践经验的不断丰富，发现在切削区域中注入油剂能获得良好的加工表面。最早，人们采用动植物油来作为切削液，但动植物油易变质，使用周期短。20世纪初，人们开始从原油中提炼润滑油，并发明了各种性能优异的润滑添加剂。在第一次世界大战之后，开始研究和使用矿物油和动植物油合成的复合油。1924年，含硫、氯的切削油获得专利并应用于重切削、拉削、螺纹和齿轮加工。 刀具材料的发展推动了切削液的发展，1898年发明了高速钢，切削速度较前提高2～4倍。1927年德国首先研制出硬质合金，切削速度比高速钢又提高2～5倍。随着切削温度的不断提高，油基切削液的冷却性能已不能完全满足切削要求，这时人们又开始重新重视水基切削液的优点。1915年生产出水包油型乳化液，并于1920年成为优先选用的切削液用于重切削。1945年在美国研制出第一种无油合成切削液,全球一款全合成金属切削液由Cimcool 辛辛那提铣床公司（后更名为辛辛那提—米拉克龙）率先研制成功，并且以独特的粉红色来标记该产品，这是革命性的，在此之前切削液只有纯油和像牛奶一样的乳化液可选。 三、切削液的分类 1986年国际标准化组织（ISO）将金属加工液归入润滑剂产品中，并根据标准（ISO 6743/7）将其分为MH（油基）和MA（水基）两大类。我国于1989年等效采用了ISO标准（ISO 6743/7），制定了国家标准GB/T 7631.5-89，将金属加工润滑剂分为首先要求润滑性的加工工艺和首先需要冷却性的加工工艺两大系列，又将上述系列各分为8类和9类，其中符号为MHA-MHF的6中对应于油基切削液，符号为MAA-MAH的8种对应于水基切削液。

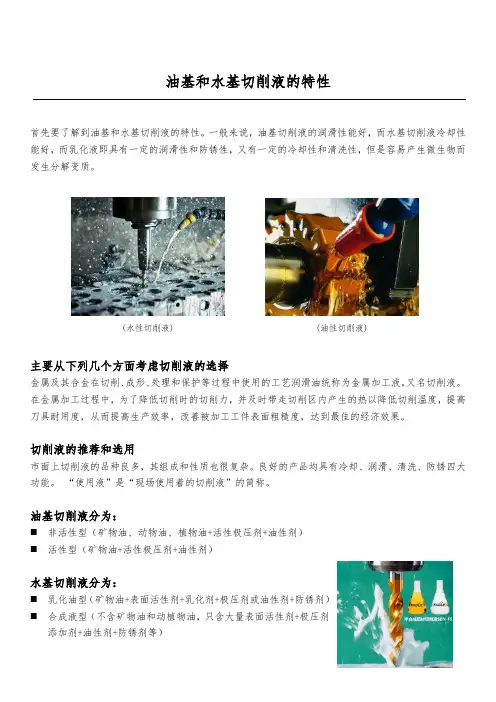

油基和水基切削液的特性 首先要了解到油基和水基切削液的特性。一般来说，油基切削液的润滑性能好，而水基切削液冷却性能好，而乳化液即具有一定的润滑性和防锈性，又有一定的冷却性和清洗性，但是容易产生微生物而发生分解变质。 主要从下列几个方面考虑切削液的选择 金属及其合金在切削、成形、处理和保护等过程中使用的工艺润滑油统称为金属加工液，又名切削液。在金属加工过程中，为了降低切削时的切削力，并及时带走切削区内产生的热以降低切削温度，提高刀具耐用度，从而提高生产效率，改善被加工工件表面粗糙度，达到最佳的经济效果。 切削液的推荐和选用 市面上切削液的品种良多，其组成和性质也很复杂。良好的产品均具有冷却、润滑、清洗、防锈四大功能。 “使用液”是“现场使用着的切削液”的简称。 油基切削液分为： ? 非活性型（矿物油、动物油、植物油+活性极压剂+油性剂） ? 活性型（矿物油+活性极压剂+油性剂） 水基切削液分为： ? 乳化油型（矿物油+表面活性剂+乳化剂+极压剂或油性剂+防锈剂） ? 合成液型（不含矿物油和动植物油，只含大量表面活性剂+极压剂 添加剂+油性剂+防锈剂等） (水性切削液) (油性切削液)
?半合成液型（含少量矿物油+表面活性剂+极压剂+油性剂+防锈剂） ?化学溶液型（无机盐类、有机胺+表面活性剂等） ?乳化油通常称为“可溶行油”，其中含油量一般在70%以上。 其缺点是： 冷却性差，而且高温下易挥发，产生油雾，污染环境，必需安装排油污设备，甚至有引起火灾的危险。不受细菌腐蚀影响，几乎不会引起皮肤病，使用中混入其他润滑油除了会降低添加剂浓度外，无其他不良影响。 关于“原液”和“使用液” 油基切削液的原液就是其本身，水基切削液的原液系指稀释前的母液。像华南地区的FABLE/福邦润滑油旗下的SEN系列的半合成切削液就一直广受客户的好评。油基切削液靠油的优良润滑作用降低摩擦生热，达到冷却的目的，水基切削液靠水的热导率、比热容、汽化热比油大，粘度比油小的特点达到冷却的目的。
金属切削液的选用 （一）、金属切削液的选用（技术切削设备的润滑见机床的润滑特点） 大部分金属切削需要使用切削液，甚至在可以正常进行干切削的作业，如果选用适当的冷却润滑剂也可增 加工效。早在1883年，F.W.泰勒(Taylor)曾证明用冲洗刀具和加工件可使切削速度提高30% ~40%。 金属切削液的品种繁多。ASTM D2881把金属加工用的液体划为三类：(1)油和油基液体； (2)水基乳液及分散体；(3)化学溶液(真溶液及胶体溶液)。2类与3类之间的基本区别在于分散相的粒度和粒度分布。溶解油乳化液的平均粒度大于1 μm，真溶液及胶体溶液的粒度范围为20~40 nm。胶体乳液(Ⅱ-C)代表了一种介于化学溶液与溶解油的乳液之间的中间状态，其粒度分布介于上述两等级之间。这种划分原则基本上是一个理论性的区分，因为从典型的矿物油到不含油的化学溶液之间，可能存在着无限度的等级。 近年来，金属切削液的发展和变化主要是在水溶性液体领域(2、3类)。由于这类液体以水为基质，其传热速度高(水的传热速度为油的2.5倍)。等量的水吸收一定热量后，比油的温升要慢得多，从而提高了冷却效果，且可减少油雾，因此水基切削液的用量增大。以英国为例，水基切削液在整个切削液市场中约占60%。但是水基切削液与油相比存在着润滑性差，其次是锈蚀、胶体稳定性、化学稳定性、生物稳定性、可滤性、泡沫性等问题。这些问题对切削液在机床应用时的“油池寿命(Sum p Life)”至关重要。合理选择、应用、监控和维护，对使用水基切削液特别重要。 1、金属切削液的成分与选择 根据我国目前市场情况，切削液的主要成分如下。 (1) 油或油基液体：属于ASTM D 2881分类中的Ⅰ-A、Ⅰ-B、Ⅰ-C，习惯称为切削油(也称净切削油)，主体为矿物油，含或不含添加剂。 (2) 乳液：属于ASTM D 2881分类中的Ⅱ-A、Ⅱ-B、Ⅱ-C，有时称为溶解油。根据矿物油含量和油滴粒度可分为3种：粗乳液：含油65%~80%,油滴粒度2~10 μm；微乳液：含油40%~50%，油滴粒度＜1 μm；半合成乳液：含油5%~40%，油滴粒度约0.1 μm； (3) 合成液体：含油或不含油，以溶于水的高分子有机物为主要润滑剂。 (4) 化学溶液：不含油，属ASTM D 2881分类中的Ⅲ。从以上成分来看，以切削油的润滑性最好。乳化液中的粗乳、微乳和半合成型乳液，如配制得当也有相当好的润滑性能。目前粗乳液和微乳液的使用范围最广泛。用于重负荷切削的乳化液要含极压添加剂。合成液是乳化液的补充产品。这种液体常用在特定的用途上。某些合成液体在使用中由于浓度增大，清洗性增强而导致损伤操作人员的皮肤和机床涂层。化学溶液是不含矿物油的水溶液。使用前用水稀释，有良好的冲洗、冷却效果，并应能防止接触区域的锈蚀。这类液体主要用于研磨，功能在于清洗和冷却，没有润滑性。切削液的选择，首先要避免使用那些对机床、刃具和加工材料有害的液体。通常，不含游离硫的硫化油适用于加工钢材和铜材。而有些铜合金和高镍合金，在硫剂(特别是含游离硫)作用下会产生暗色斑痕。水基切削液的成分比较复杂，这是因为要顾及乳化系统的稳定，既要考虑诸成分的HLB值，又要达到各项性能的平衡。由于切削液以水为基质，还应考虑诸成分的水溶性或在水中分散的性质。 选择切削液前应充分了解下列情况。 1.1 加工材料的性质 被加工的材料物理化学性质各异，反映在切削操作上就会有切削的难易和与切削液相容性等新问题。对较难加工的材料及其与切削液的相容性分别简略介绍如下。
路漫漫其修远兮，吾将上下而求索 - 百度文库 11 水基防锈剂、切削液的发展与应用 金属在潮湿空气中或浸于水中是很容易受到腐蚀的。但在水中加入一定量的缓蚀剂，这种水就是具有一定防 锈功能的防锈水。防锈水被广泛应用于金属加工过程中工序间防锈，也可把材料浸泡在防锈水中暂时贮存。本文最后将介绍两款水基防锈剂在切削液、防冻液、水-乙二醇抗燃液压液、防锈水中的应用。 最常用的水溶性防锈剂主要有 亚硝酸钠：亚硝酸钠（NaNO2）是目前应用最广泛最廉价的水溶性防锈剂，多与碳酸钠共用。对黑色金属（钢、铁、锡）有效，对铜等有色金属无效。易溶于水、甘油，难溶于乙醇和乙醚。但在使用时最后不低于0.3%，在保护钢铁时其临界浓度为0.25%，低于0.25%时则形成腐蚀，所以最好保持在0.5%以上。在含高浓氯离子的海水中则没有防锈作用，在含氧化剂或还原剂的水中，缓蚀效果也大为降低。适用于闭封式循环系统，敞开式系统则需要更高的浓度。在常温下易产生硝化细菌营养物质而导致微生物腐蚀（在防冻液中不会，水温较高），对人和生物有害，特别是和胺类合用时形成的亚硝胺有致癌作用；缓蚀过程中会还原成氨，腐蚀某些金属材料。 无水碳酸钠：一般不单独使用，而是和亚硝酸钠复配使用。 应用举例： 亚硝酸钠3~8%，无水碳酸钠0.5~0.6%，水余量，用于全浸小零件； 亚硝酸钠3~8%，三乙醇胺0.5~0.6%，水余量，用于全浸、喷淋精密零件防锈； 亚硝酸钠15%，无水碳酸钠0.5~0.6%，甘油30%，水余量，用于中间库存防锈、成品防锈。 三乙醇胺：易溶于水，呈碱性，常和亚硝酸钠、苯甲酸钠一起复配防锈水使用，其用量一般为0.5~10%，实际用量更偏高，只对钢铁有效，对铜、铬、镍会加速腐蚀。 苯甲酸钠：溶于水和醇，配成1~1.5%防锈水即可阻止钢的腐蚀，也可减缓铜、铅的锈蚀，浓度大于40g/L 时，对铝、硅钢、铸铁、钢都有明显缓蚀作用。 苯并三氮唑：是铜、银等有色金属的缓蚀剂，对抑制铜变色、腐蚀最有效，易溶于醇，微溶于水。 其它如钼酸钠、N-烷基亚氨双丙烯酸钠、六亚甲基四胺（乌洛托品）、尿素、磷酸盐、铬酸盐、硅酸钠等不再一一介绍。 近年来，国内新型水溶性缓蚀剂研究取得一些新的进展。如1-羟基苯并三唑及其碱土金属的氢氧化物、羊毛脂肪酸二乙酰胺和氨基酸、甲基肉桂酸的碱金属盐或胺盐、饱和脂肪二羧酸和聚酰胺羟膦酸盐等。一些不含亚硝酸盐的防锈水陆续投入市场。 以下内容请不要含民族主义色彩来阅读（否则请不用看下去了），日本的绿色环保意识及科技水平早于中国几十年。 日本切削液制造商组织“全国工作油剂工业组合”要求会员厂停止出售含亚硝酸钠的切削液。他们不断用以有机防锈剂为主体的切削液。渡边昭次等人研制了高性能、安全性好的切（磨）削液，对多种羧酸的胺盐进行了研究，发现苯甲酸的烷基、烷氧基、硝基和氯代衍生物的胺盐具有较好的防锈性，而溴、碘衍生物的胺盐除具有防锈性外，还具有良好的抗磨性。间宫富士雄提出了植酸（肌醇六磷酸酯）作为水溶性缓蚀剂---是植物中大量存在的有机膦酸化合物，特别存在于种子、谷物当中。因其分子结构中具有同金属配合的24个氧原子、12个羟基和6个磷酸基，与金属接触时极易在金属表面形成一层致密的有机单分子保护膜，使金属的电极电位变得和铂、金一样，从而有效阻止了金属的腐蚀。 植酸可用作管道的防蚀剂（添加钠盐、胺盐0.05%~0.2%）；防冻液的缓蚀剂（添加钠盐、胺盐 0.1~0.5%）。 日本第一工业制药株式会社生产的水溶性防锈剂-1，日本油脂公司的MET-ALEX.CA-2057,美国HUGHTON公司的Rust Veto65等，其效果优于亚硝酸盐+三乙醇胺组合。
水基切削液的废液处理 ————乳化液和微乳液的废液处理 水基切削液的种类很多，其组成也各不相同。因此对它们的废液处理也应当采取相适应的措施。 应根据废液的量、组成、浓度等选择最佳的处理方法。 1、废乳化液的破乳这类废液的破乳处理有盐析法、凝聚法、酸化法、混合法等。 盐析法盐析法是在废乳液中加入电解质，使产生强烈的水化作用，使乳化液中的自由分子减少了。当电解质浓度增加到一定程度时，就可以产生脱水作用，从而破坏了油珠周围的水化层，同时还中和了油珠的电性，破坏了它的双电层结构，因而失去稳定性，产生聚结现象。并且电解质还能使油相的表面张力增大，从另一角度破坏了原来的平衡。这些作用的最终结果，使乳化液产生产生油、水分层。 盐析法特点：析出的油质量好，但投药量大，水中含盐量高，给污水净化带来一定的困难。 凝聚法凝聚剂溶解在水中，经水溶解一般都成为胶体状态存在，这些胶态聚合物，在水中静电引力、范德华力、氢键、配位体等的物理化学作用产生吸附现象。凝聚剂的聚合物一般都是比较长的线型分子。这些伸展了的分子很容易为几个甚至好多个油珠所吸附、形成油珠的化学桥联产生凝聚作用；同时凝聚剂中，特别是一些低分子电解质，同样也存在着油珠微粒的静电作用，促成油珠相互靠近而发生凝聚。 常用的凝聚剂有明矾、聚铝、聚丙烯酰胺、硫酸亚铁等。 凝聚法特点：投药量少、成本低、但油质一般较差。 混合法混合法是盐析法和凝聚法的综合。它集中了两个方法的优点。混合法实际上就是盐析法，所不同的是加入的盐类较盐析法少得多；加凝聚剂前油尚未析出，故不需单独除油。 混合法的特点是耗药量中等，破乳能力强，但油质较盐析法差，比凝聚法好。 酸化法酸化法就是往废乳液中加入一定量的酸，使其产生化学反应，促使乳液中的脂肪酸分解析出脂肪酸，由于这些高级脂肪酸不溶于水，所以失去乳化能力，达到破乳的目的。使用酸可以是酸洗金属件下来的废酸。其加入量是废乳液量的6%左右。搅拌半小时后，静置24h其继续反应分层，将浮在上层的油吸出，再投石灰1%左右，进行中和处理，并使其PH值提高到6~8之间，待产生的杂质全部下沉后，水即清澈透明。 2、水的净化废乳液经上述任一方法处理，水质已经大大改善，但这些指标远远不能达到国家排放标准，尚需对分离出来的水进行净化。其方法有活性炭吸附法、生化处理法、离子交换法、臭氧法、超滤法等。 3、废乳化油的再生经前面四个破乳方法所获得的废油均可以再生。由于乳化液中的乳化剂在生产使用和破乳过程中受到一定损耗，故再生废油时需给予补偿。而且对于破乳过程中受到变形或分解了的乳化剂应重新还原、恢复其乳化能力。 废油再生的步骤是： 1）脱水破乳后所得到的废油中常含有一定量的水分而水中含氯较高，这些氯化物对金属有腐蚀作用，因此，需将水分排除干净。 2）加碱添加浓度为30%的氢氧化钠溶液，其用量依据乳化油的PH值应在8~9之间
全合成半合成切削液MB125 国内知名切削液品牌——东莞美科切削液 一、用途 MB125全合成半合成切削液，是东莞美科用了为期2年的时间，所研发配制成功投产并取得不错成绩的一款金牌产品。是一款适用于不锈钢、铸铁、铝合金、钛合金、铜合金、锌合金、合金钢、碳钢等金属上加工的通用产品。基本上适用于所以金属加工的方式，其润滑性能、冷却性能尤为优秀，使金属工件加工的质量有了很大保证，品质优秀。 东莞美科切削液12年切削液生产研发经验值得信赖。现正全国火爆招商加盟进行中，诚招各国各地区的经销商、代理商、批发商….东莞美科切削液，陪您走过12年。 二、全合成半合成切削液理化指标 包装:18L/桶，200L/桶 三、全合成半合成切削液相关推荐
四、使用方法 1、水稀释10—30倍使用，加入本品越多，功能越多。对于重负荷、极压场合，建议高浓度使用。 2、长时间使用，当切削液的耗损量达到切削液总量的1/2—1/3时，要及时补加原液或适当浓度的新鲜工作液。 3、应选用新鲜水质配制工作液。 五、注意事项 建议用优质水，严格按比例配制工作液。补充工作液时，应按较高浓度进行补加，防止润滑、防锈性能下降。保持切削液的清洁，禁止混入金属切屑、机油、线毛等杂物；禁止用工作液洗手、洗抹布。严禁食用！ 六、东莞美科切削液小知识分享： 金属加工液根据使用状态的分类 金属切削液在金属切削，磨削，放电加工中都是必不可少的，不同的加工过程需要不同的金属切削液，所以金属切削液（含电火花加工液）的种类也非常繁多，今天我们根据产品
构成和使用中存在的状态不同，分为1 纯油型、2 乳化型、3 半合成型(微乳型)、4 合成型，四大类。 纯油型：完全由矿物油和油溶性物质构成;使用时直接添加不能兑水。产品如：极压切削油、电火花液等。 乳化型：由矿物油、乳化剂、必要的添加剂构成，矿物油含量不少于60%;使用时兑水稀释为5%的悬浮液。产品如：防锈乳化油、DX-线切割液、皂化液、皂化块、乳化膏等。 半合成型：由乳化剂、矿物油、水溶性防锈剂等构成，矿物油含量约为15~30%;使用时兑水稀释为5%~8%的悬浮液。产品如：微乳切削液、某些“水基线切割液”等。 合成型：完全由水溶性物质构成，使用时兑水稀释为5%~25%的水溶液。产品如：合成切削液、水溶性线切割液、内圆切片液等。 乳化型、半合成型(微乳型)、合成型三类使用中都要兑75~95%的水，水占绝大部分是基础，故而

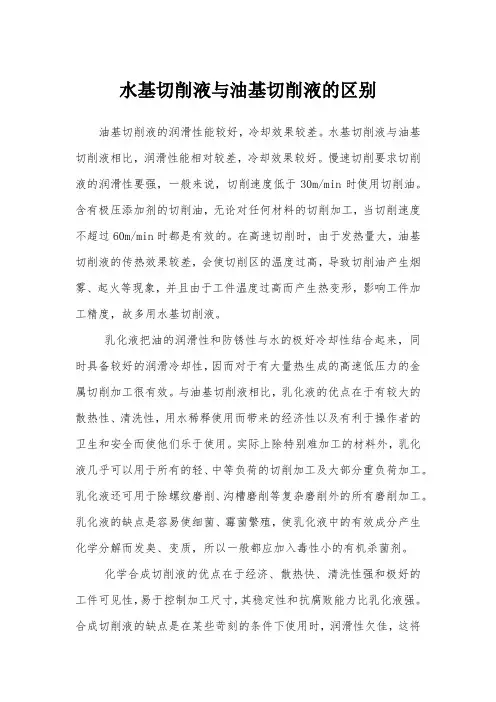

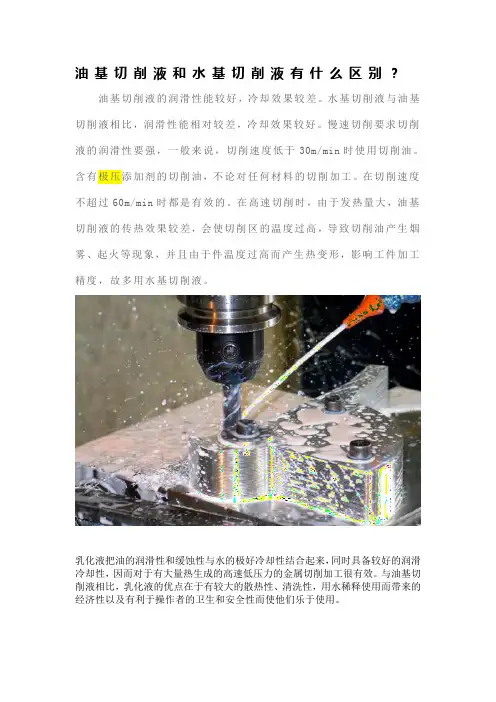

油基切削液和水基切削液有什么区别？ 油基切削液的润滑性能较好，冷却效果较差。水基切削液与油基切削液相比，润滑性能相对较差，冷却效果较好。慢速切削要求切削液的润滑性要强，一般来说，切削速度低于30m/min时使用切削油。含有极压添加剂的切削油，不论对任何材料的切削加工。在切削速度不超过60m/min时都是有效的。在高速切削时，由于发热量大，油基切削液的传热效果较差，会使切削区的温度过高，导致切削油产生烟雾、起火等现象，并且由于件温度过高而产生热变形，影响工件加工精度，故多用水基切削液。 乳化液把油的润滑性和缓蚀性与水的极好冷却性结合起来，同时具备较好的润滑冷却性，因而对于有大量热生成的高速低压力的金属切削加工很有效。与油基切削液相比，乳化液的优点在于有较大的散热性、清洗性，用水稀释使用而带来的经济性以及有利于操作者的卫生和安全性而使他们乐于使用。
实际上除特别难加工的材料外，乳化液几乎可以用于所有的轻、中等负荷的切削加工及大部分重负荷加工。乳化液还可用于除螺纹磨削、沟槽磨削等复杂磨削外的所有磨削加工。乳化液的缺点是容易使细菌、霉菌繁殖，使乳化液中的有效成分产生化学分解而发臭、变质，所以一般都应加入毒性小的有机杀菌剂。化学合成切削液的优点在于经济、散热快、清洗性强和极好的工件可见性，易于控制加工尺寸，其稳定性和抗腐败能力比乳化液强。 什么情况下该选择水基切削液？ 1)对油基切削液潜在发生火灾危险的场所。 2)高速和大进给量的切削，使切削区趋于高温，冒烟激烈，有火灾危险 的场合。 3)从前后工序的流程上考虑，要求使用水基切削液的场合。 4)希望减轻由于油的飞溅及油雾的扩散而引起的机床周围污染和肮脏， 从而保持操作环境清洁的场合。 5)从价格上考虑，对一些易加工材料及工件表面质量要求不高的切削加 工，采用一般水基切削液已能满足使用要求，又可大幅度降低切削液成 本的场合。
防锈抗菌水基切削液配方成分分析，切削技术工艺及开发1 前言 禾川化学是一家专业从事精细化学品以及高分子分析、研发的公司，具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。正是禾川化学的良好的口碑，赢得多个切削液龙头企业关注，成功地建立精细化学品研发平台；为切削液企业提供一整套配方技术服务。 禾川化学通过多年技术沉淀开发出新型防锈抗菌水基切削液配方技术；该切削液各项性能均达到或超过国家标准有关指标，适用于多种金属（铁、铜、铝）的切削、磨削等加工，同时也适用于极压切削或精密切削加工；单片防锈时间超过标准＞192h不锈，工厂反映夏天加工件放置10天不锈，可省去工序间防锈处理；抗菌性极好，浓缩液可存放2天不变质，稀释液在工厂实际使用1年不臭（使用中有消耗，要适当补充）；冷却、极压、润滑、消泡等综合性能优良，PB值≥76kg，可用自来水配置工作液。 由于寿命长，一份顶几份用，还节省换液工时，由于拉削可使阻力减小1/3，工耗降低20%，由于磨曲轴，7~8丝不烧轴，模具消耗明显减少。省工、节能、省料，适于高速加工，节省刀具；该切削液不含氯化物和酚类有毒物，废液排放很少，符合环保要求，无特殊气味，不影响操作工人健康，因此，该切削液适用于多种金属（铁、铜、铝）的切削、磨削等加工，同时也适用于极压切削或精密切削加工。
2 防锈抗菌水基切削液 2.1防锈抗菌水基切削液参考配方 将一定分量的各组分（机械油(5~10)、烯基丁二酸(0.2~2)、油酸(5~15)、表面活性剂(8~25)、硼酸(0.5~2)、混合醇胺(2~7)、硫代磷酸酯(3~6)、消泡剂(0.1~1)、亚硝酸钠(1~5)、苯甲酸钠(0~0.1),水加至100，混合均匀； 2.2防锈抗菌水基切削液常见组分及机理 该切削液中机械油可以是13号机械油；表面活性剂可以是聚乙二醇（400）、Oπ-15 或T80；混合醇胺可以是二乙醇胺、三乙醇胺和二亚乙基三胺；硫代磷酸酯是指硫代磷酸锌；消泡剂可以是甲基硅油或无规聚丙烯。 2.3防锈抗菌水基切削液制备方法 按顺序将13号机械油、烯基丁二酸、油酸、聚乙二醇、Oπ-15 、T80加入容器中，然后将硼酸、二乙醇胺、三乙醇胺、二亚乙基三胺单独混合加热到100℃，搅拌10min后再加入硫代磷酸锌、甲基硅油、无规聚丙烯、亚硝酸钠、苯甲酸钠和水。 3防锈抗菌水基切削液参考配方 成分投料比 13号机械油5-8 烯基丁二酸0-0.5 油酸8-10 聚乙二醇3-6
