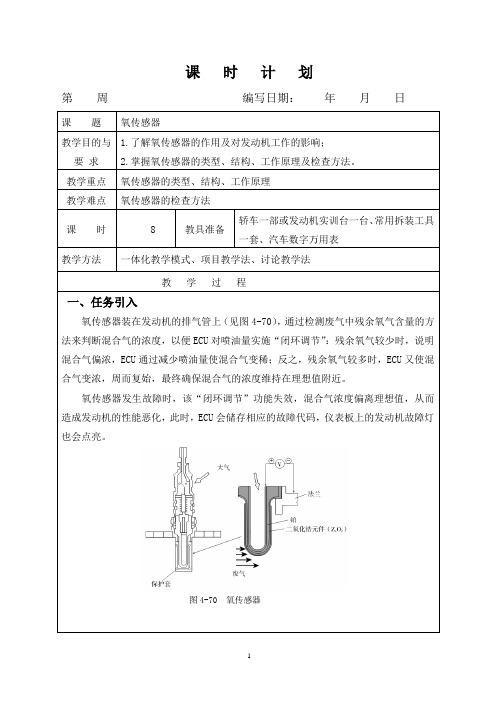

课时计划
第周编写日期：年月日课题氧传感器
教学目的与要求1.了解氧传感器的作用及对发动机工作的影响；
2.掌握氧传感器的类型、结构、工作原理及检查方法。
教学重点氧传感器的类型、结构、工作原理教学难点氧传感器的检查方法
课时 8 教具准备轿车一部或发动机实训台一台、常用拆装工具一套、汽车数字万用表
教学方法一体化教学模式、项目教学法、讨论教学法
教学过程
一、任务引入
氧传感器装在发动机的排气管上（见图4-70），通过检测废气中残余氧气含量的方法来判断混合气的浓度，以便ECU对喷油量实施“闭环调节”：残余氧气较少时，说明混合气偏浓，ECU通过减少喷油量使混合气变稀；反之，残余氧气较多时，ECU又使混合气变浓，周而复始，最终确保混合气的浓度维持在理想值附近。
氧传感器发生故障时，该“闭环调节”功能失效，混合气浓度偏离理想值，从而造成发动机的性能恶化，此时，ECU会储存相应的故障代码，仪表板上的发动机故障灯也会点亮。
图4-70 氧传感器
二、任务分析
氧传感器一般根据电化学原理工作，有氧化锆（ZrO2）式和氧化钛（TiO2）式等两种类型，其中氧化锆式又分为加热型与非加热型两种，氧化钛式一般都为加热型。
三、相关知识
1.氧化锆式氧传感器的结构与工作原理
图4-71 氧化锆式氧传感器结构
图4-72 氧化锆式氧传感器工作原理
图4-73氧化锆式氧传感器工作特性
2.氧化钛式氧传感器的结构与工作原理
图4-74 氧化钛式氧传感器结构
图4-75 氧化钛式氧传感器的特性图4-76 氧化钛式氧传感器的工作电路3.氧传感器的加热控制电路
图4-77 氧传感器的加热控制电路
4.氧传感器的使用
由于废气中的污物会附着在氧传感器的表面，导致氧传感器逐渐失效，此外，氧传感器线束连接器处用于防水的硅橡胶也会逐渐污染内侧电极，因此，氧传感器需要定期更换，更换周期一般为8万km。另外，当汽油中含铅时，催化剂铂也会中毒失效，因此，装有氧传感器的汽车禁止使用含铅汽油。
5.喷油量“闭环调节”的条件
量的“闭环调节”可以使混合气的浓度维持在理论混合气附近，但并不是所有的工况都需要理论混合气。例如：在发动机起动、暖机、加速、大负荷等工况，需要对混合气适当加浓，以便使发动机能够顺利起动、平稳暖机、迅速加速、大负荷时输出较大功率；
强制怠速工况时，需要彻底切断燃料供给。在这些工况下，ECU会暂时终止使用氧传感器的信号，转而利用ECU内部的记忆值或计算值来控制喷油量，即对喷油量实施“开环调节”。
另外，在氧传感器发生故障或未达到工作温度（300℃或600℃）时，以及在电控系统其他部分发生故障，系统被迫转入“应急运转”状态时，ECU也会对喷油量实施“开环调节”。
只有在水温正常、平稳怠速、中小负荷、氧传感器正常且达到工作温度、系统没有转入“应急运转”状态等条件下，ECU才对喷油量实施“闭环调节”。此外，在氧传感器信号正常的情况下，汽油蒸汽回收系统才会工作。
6.三元催化器的故障监测功能
为了减少尾气排放，现代汽车排气管中大多装有三元催化器。所谓三元催化器，就是在排气管中设置一个蜂窝状的废气通道，通道体的表面涂有铂、铑、钯等三种稀有金属作为催化剂。
7.氧传感器信号、“闭环调节”状态及三元催化器工作情况的检测
为了便于检测主、副氧传感器的信号，丰田汽车的诊断连接器（诊断座）上设有OX1、OX2端子，分别与主、副氧传感器的信号线相连，因此，用万用表直接测量OX1、OX2端子与E1端子（搭铁端子）之间的电压，即可测量主、副氧传感器的信号。
8.空燃比传感器（A/F传感器）
图4-78 空燃比传感器特性及工作电路
四、任务实施
1.实训目的
掌握氧传感器的检查方法。
2.设备准备
丰田卡罗拉车型一辆或1ZR-FE发动机台架一台；桑塔纳或捷达车型一辆或相应发动机台架一台；汽车故障诊断仪一台；万用表一只；通用工具一套；发动机舱防护罩一套；“三件套”一套。
3.实训步骤
1）丰田卡罗拉车型氧传感器的检查
丰田卡罗拉车型氧传感器工作电路如下图所示，其中S1为主氧传感器，S2为副氧传感器。
图4-79 丰田卡罗拉车型氧传感器工作电路
（1）氧传感器加热控制电路的检查
①检查加热器的电阻。
②检查加热器电源电压。
③检查加热器与ECU之间的线路。
④检查EFINO.2熔断丝。
图4-80 主氧传感器连接器图4-81ECU线束侧连接器
图4-82EFINO.2熔断丝的位置（2）主氧传感器信号的检查
①检查是否存在其他故障代码。
②检查油箱燃油是否耗尽。
③再次读取故障代码。
④读取主氧传感器数据。
⑤更换主氧传感器。
⑥再次进行按照图4-83起动并运行发动机。
⑦再次读取故障代码。
⑧检查主氧传感器加热器电阻、电源、加热器与ECU之间的线路，如异常，则维修或更换。
⑨检查发动机的进气系统是否有泄漏。
⑩检查燃油压力、喷油器总成。
图4-83 发动机运行试验程序
图4-84 氧传感器的读数情况
2）利用故障诊断连接器检查丰田汽车氧传感器信号及喷油量“闭环调节”功能
①起动发动机，暖机至水温正常，并保持怠速运转；
②用万用表测故障诊断连接器（诊断座）OX1、OX2端子与E1端子之间的电压：OX1端子电压应在0.1～0.9V之间跳动，跳动次数约为每10s8次以上；OX2端子电压也应在0.1～0.9V之间跳动，但跳动次数明显减少（约十几秒钟1次），否则，更换三元催化器。
③用万用表测故障诊断连接器VF1、VF2端子与E1端子之间的电压：VF1端子电压应在2.5V、0V和5V之间跳动，跳动次数约为每10s8次以上；VF2端子的电压也应在2.5V、0V和5V之间跳动，但跳动次数明显减少（约十几秒钟1次）。
如果OX1、OX2或VF1、VF2端子电压维持在0.1V或5V不变，则检查所有可能引起混合气过稀的因素包括：进气管漏气、喷油器阻塞、油压过低、水温传感器与空气
流量传感器故障、废气再循环阀漏气等
另外，点火不良、进排气门漏气、排气管漏气等方面的故障也会造成氧传感器信号过低。如果一切正常，则更换氧传感器。
如果OX1、OX2或VF1、VF2端子电压维持在0.9V或0V不变，则检查所有可能引起混合气过浓的因素。包括：进气不畅、油压过高、喷油器滴漏、水温传感器与空气流量传感器故障等。如果一切正常，则更换氧传感器。
4.实训要求
①认真思考每一步操作的理由，并与电路图进行对照；
②操作仔细、认真、规范，避免损坏设备；
③养成使用发动机舱防护罩、“三件套”的职业习惯；
④养成工具、零件、油液“三不落地”的职业习惯。
小结
氧传感器用来检测废气中残余氧气含量，从而判断混合气的浓度，以便ECU对喷油量实施“闭环调节”。有些汽车装有主、副两个氧传感器，主氧传感器用于喷油量的“闭环调节”，副氧传感器则用于三元催化器工作状态的监测。
氧传感器有氧化锆（ZrO2）式和氧化钛（TiO）式两种类型，其中氧化锆式又分为加热型与非加热型两种，氧化钛式一般都为加热型。
空燃比传感器也是一种氧传感器，但其工作范围更宽，因而可以提高ECU对混合气浓度的调节范围和调节精度。
氧传感器的检查内容包括：加热控制电路的检查、氧传感器信号的检查、“闭环调节”功能的检查等。
布置练习提交工作页
信息反馈
