条码阅读器的原理
条码阅读器是用于读取条码所包含的信息的设备，条码阅读器的结构通常为以下几部分：光源、接收装置、光电转换部件、译码电路、计算机接口。

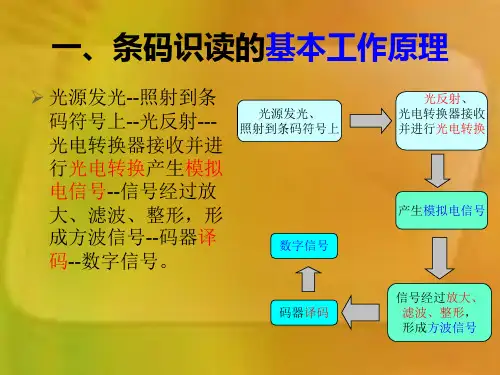

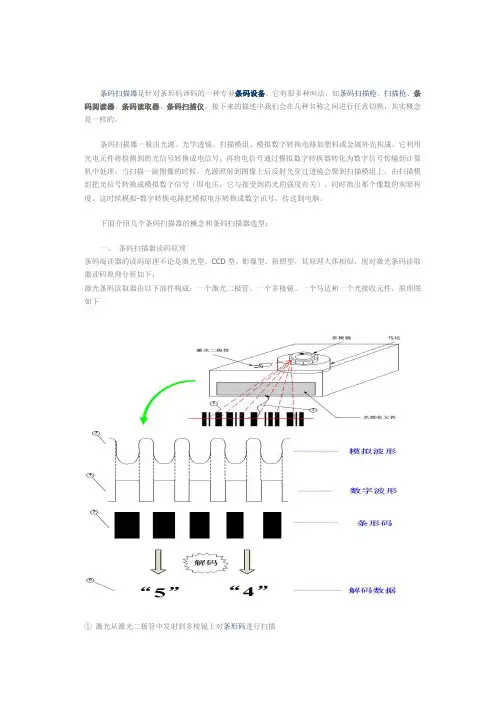

它们的基本工作原理为：由光源发出的光线经过光学系统照射到条码符号上面，被反射回来的光经过光学系统成像在光电转换器上，使之产生电信号，信号经过电路放大后产生一模拟电压，它与照射到条码符号上被反射回来的光成正比，再经过滤波、整形，形成与模拟信号对应的方波信号，经译码器解释为计算机可以直接接受的数字信号。
普通的条码阅读器通常采用以下三种技术：光笔、CCD、激光，它们都有各自的优缺点，没有一种阅读器能够在所有方面都具有优势，下面讨论每一种阅读器的工作原理和优缺点。
下面只对目前应用比较多的CCD扫描器和激光扫描器做的原理做一介绍： CCD扫描器，激光手持式扫描器和全角度激光扫描器三种。CCD扫描器是利用光电藕合（CCD）原理，对条码印刷图案进行成像，然后再译码。它的优势是：无转轴，马达，使用寿命长；价格便宜。选择CCD扫描器时，最重要的是两个参数：景深,由于CCD的成像原理类似于照相机，如果要加大景深，则相应的要加大透镜，从而使CCD体积过大，不便操作。优秀的CCD应无须紧贴条码即可识读，而且体积适中，操作舒适。分辨率,如果要提高CCD分辨率，必须增加成像处光敏元件的单位元素。低价CCD一般是5口像素（pixel），识读EAN，UPC等商业码已经足够，对于别的码制识读就会困难一些。中档CCD以1024pixel 为多，有些甚至达到2048pixe1，能分辨最窄单位元素为0.1mm的条码。
激光手持式扫描器是利用激光二极管作为光源的单线式扫描器，它主要有转镜式和颤镜式两种。转镜式的代表品牌是SP400，它是采用高速马达带动一个棱镜组旋转，使二极管发出的单点激光变成一线。颤镜式的制作成本低于转镜式，但这种原理的激光枪不易提高扫描速度，一般为33次／秒。
商业企业在选择激光扫描器时，最重要的是注意扫描速度和分辨率，而景深并不是关键因素。因为当景深加大时，分辨率会大大降低。优秀的手持激光扫描器应当是高扫描速度，固定景深范围内很高的分辨率。
全角度扫描器是通过光学系统使激光二极管发出的激光折射或多条扫描线的条码扫描平台，主要目的是减轻收款人员录入条码数据时对准条码的劳动，选择时应着重注意其扫描线花斑分布：在一个方向上有多条平行线；在某一点上有多条扫描线通过；在一定的空间范围内各点的解读机率趋于一致。符合以上三点的全角度扫描器必是商家首选。
近几年来，超市商场，连锁店等商业企业以及生产加工制造以及印刷企业认识到了商业POS系统的广泛。对扫描器的需求也逐年增加，对于网络系统的设计安装原理，各专业刊物均有详细介绍，这里主要谈谈条码扫描器如何选择。
条码扫描器的选择
条码扫描器常用的主要有：
CCD扫描器，激光手持式扫描器和全角度激光扫描器以及蓝牙技术无线扫描器。接口连接大多数分为USB、RS232、键盘口三种；因此扫描器的选择需要根据使用环境需要和外接设备的不同为依据。
一、CCD扫描器是利用光电藕合（CCD）原理，对条码印刷图案进行成像，然后再译码。
大部分商用POS系统选择CCD扫描器，选择时，最重要的是两个参数：景深
由于CCD的成像原理类似于照相机，如果要加大景深，则相应的要加大透镜，从而使CCD 体积过大，不便操作。优秀的CCD应无须紧贴条码即可识读，而且体积适中，操作舒适。但是因为景深短，一般所扫描的条码的宽度也大多在8CM以内。
分辨率
如果要提高CCD分辨率，必须增加成像处光敏元件的单位元素。低价CCD一般是5口像素（pixel），识读EAN，UPC等商业码已经足够，对于别的码制识读就会困难一些。中档CCD以1024pixel为多，有些甚至达到2048pixe1，能分辨最窄单位元素为0.1mm的条码。
二、激光手持式扫描器是利用激光二极管作为光源的单线式扫描器，它主要有转镜式和颤镜式两种。
转镜式的代表品牌是SP400，它是采用高速马达带动一个棱镜组旋转，使二极管发出的单点激光变成一线。颤镜式的制作成本低于转镜式，但这种原理的激光枪不易提高扫描速度，一般为33次／秒。
企业在选择激光扫描器时，最重要的是注意扫描速度和分辨率，而景深并不是关键因素。因为当景深加大时，分辨率会大大降低。优秀的手持激光扫描器应当是高扫描速度，固定景深范围内很高的分辨率。所以在景深很长，条码很长（甚至到30CM），也可以阅读，但是要求条码的分辨率要在5mil以上，条码位数不能太多的情况下较容易分辨。
三、全角度扫描器是通过光学系统使激光二极管发出的激光折射或多条扫描线的条码扫描器，主要目的是减轻收款人员录入条码数据时对准条码的劳动，选择时应着重注意其扫描线花斑分布： 在一个方向上有多条平行线；在某一点上有多条扫描线通过；在一定的空间范围内各点的解读机率趋于一致。
符合以上三点的全角度扫描器必是商家首选，大多数Supermarket都选择扫描平台。
四、蓝牙技术无线扫描器，借助蓝牙技术，使得仓库盘点及有大宗物件的条码扫描成为可能。在仓库的使用中，蓝牙技术中的无线距离大概在10-50米内，都可以完成每一次的扫描任务，并把数据传输到PC。但是在使用过程中，不能有完全的阻隔和金属堆料的影响，否则传输距离大大减少，并有数据的丢失。为了防止数据的传输失败，新一代的无线扫描器已经具备了暂时存储功能，即使信号不好时继续使用，缓存数据，当回到信号服务区时再自动传输。然而无线蓝牙扫描器价格比较贵。因此当在仓库使用时，可以考虑选择盘点机。
