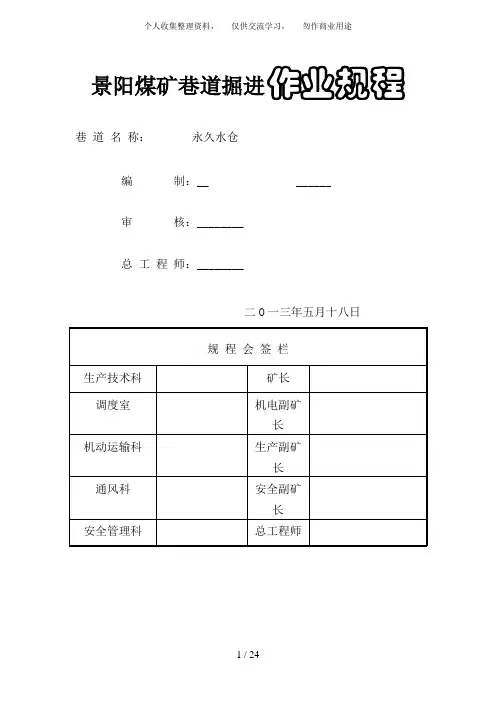

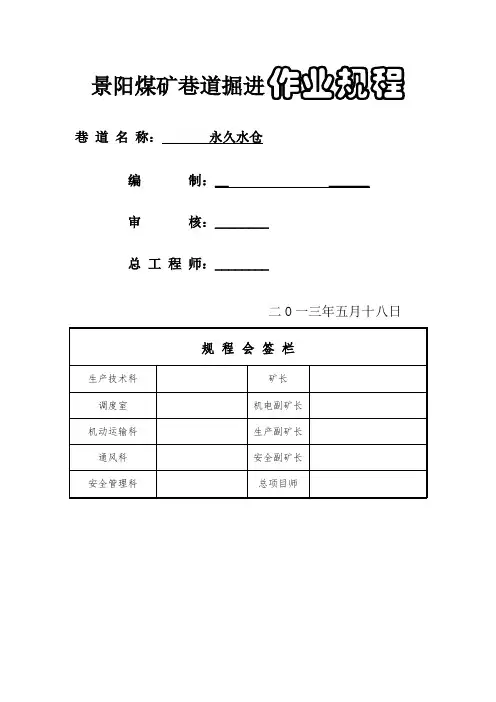

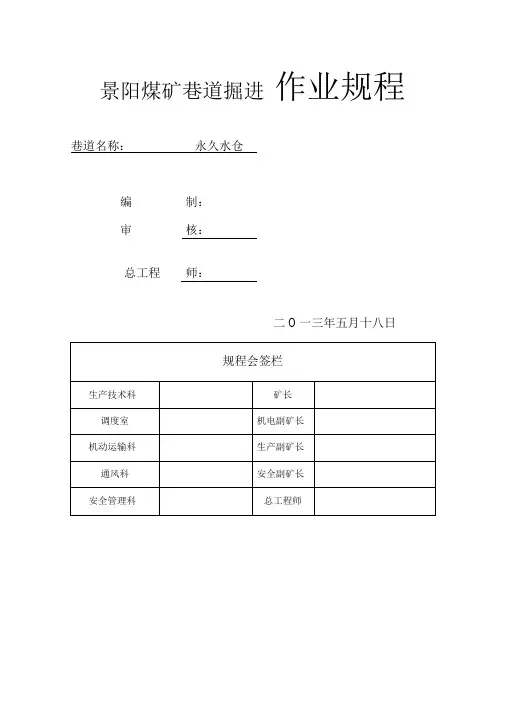

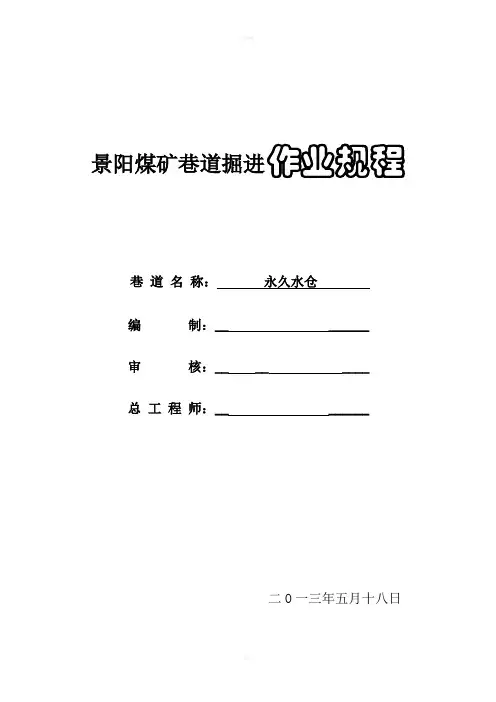

景阳煤矿巷道掘进作业规程
巷道名称: 永久水仓
编制: __ ______
审核: __ __ ____
总工程师: __ ______
二O一三年五月十八日
第一章概况
第一节: 编写依据
本规程以:
1) 《筠连县景阳煤矿扩建工程初步设计说明书》
2) 《筠连县景阳煤矿扩建工程初步设计安全专篇》
3) 《筠连县景阳煤矿瓦斯等级鉴定报告》
4) 《煤矿安全规程》
5) 《煤矿各工种操作规程》
6) 《安全技术操作规程》为依据编制
第二节: 概述
筠连县景阳煤矿地处四川省筠连县筠连矿区蕉村井田与青山井田接界部位, 位于蕉村井田, 行政区划属筠连镇西牛村四组管辖。矿区主平硐坐标为: X: 3119291, Y: 35454374; Z: 545。私营企业, 隶属筠连县经委管辖。
筠连县景阳煤矿矿井南翼为益民煤矿, 两矿之间平距为50m, 矿井之间留有防水煤柱, 互相影响不大; 增划范围上部原为西牛四组煤厂( 已关闭) 的矿区范围。
第二章地理位置及地质概况
第一节: 地理交通位置
筠连县景阳煤矿地处四川省宜宾市筠连县筠连矿区蕉村井田与青山井田接界部位, 位于蕉村井田, 行政区划属筠连镇西牛村四组管辖, 矿井距县城5Km, 有简易公路相通; 筠连县城向北经高县到达宜宾市约96Km, 为国道公路, 交通方便。
第二节: 地形、地质概况
矿区位于四川盆地与云贵高原过渡带, 属中低山地形, 地貌总体受地质结构制约, 山脉走向大多近南西—北东方向展布。呈北西陡南东缓的单面山, 最高点位于矿区范围内的和尚包, 海拔标高+836m, 最低点位于矿区南西侧大坟坝, 海拔标高+484m, 相对高差达352m。矿区范围分布于地表分水岭两侧, 为斜坡地貌, 除坡麓地带地形坡度较缓外, 区内大部分地段均较陡峻, 斜坡坡度多在40°左右。
根据筠连县景阳煤矿划定矿区范围申请审批书, 矿井开采范围由8个拐点圈定, 矿区面积为0.875Km 2, 在平面图上呈近似长方形, 走向长约2175m, 倾向宽约为420m, 开采标高+658m —+300m, 开采3号、 8号煤层。
地岩层情况: 见岩层柱状图。( 附图)
地质构造: 矿区位于筠连县鼻状背斜, 地层走向北东-南西, 倾向南东( 110°--120°) , 倾角40°--45°之间, 为简单单斜构造。矿区外发育有F 23F 33F 54三条断层, 三条彼此平引展布。F 54断层为正断层, 南起416勘探线和410
勘探线间的凉风坪, 向北经寨子坡, , 灯杆坝于F 53号断层相交, 全长6.9m, 顺
层延伸, 走向北东20°--40°, 倾向南东, 倾角20°--50°, 最大落差可达30m 。F 54走向断层对8号煤层开采影响较大, 其余两条断层对煤层破坏较小, 但
开采应注意F 54断层派生的隐伏小断层对煤层有一定的影响。综上所述, 矿区内
地质构造属中等复杂程度。
第三节: 水文地质概况
矿区位于水茨坝向斜蓄水北西翼, 矿区及其外围除零星的第四系松散堆积物外, 基岩裸露, 出露地层为飞仙关至茅口组石灰岩, 主采煤层位于宣威组上段。矿坑直、 间接充水岩层为飞仙关组二段下部及一段和宣威组中上部为碎屑岩裂隙含水层, 富水性弱-中等, 宣威组下段视为相对隔水层。充水为大气降水和裂隙水, 充水方式为淋水, 正常情况下, 掘进工作面无淋水。水患等级为III 级, 但必须坚持”有疑必探”的预防措施。
本区属亚热带大陆季风气候。温和潮湿, 雨量充沛, 冬春多雾及绵雨, 7、
8、 9月多大雨和暴雨, 冬末偶有霜冻和小雪, 无霜期340天左右
瓦斯: 根据 矿井瓦斯鉴定结果; 我矿相对CH 4涌出量: 未生产,绝对CH 4涌出量1.43m 3/min, 相对C02涌出量: 未生产,绝对C02涌出量1.31 m 3/min,为低瓦
斯矿井。
煤层: 根据四川省煤炭产品质量监督检验站提交的检测报告, 该矿开采的煤层无煤尘爆炸危险性, 自燃发火倾向为Ⅲ类。
第三章 工程概况
一、巷道概述:
1、巷道名称: +450m永久水仓。
2、巷道位置:
掘进工作面布置在+450m水平南翼3#号煤层底板中。
3、巷道用途:
作为+450m水平储藏井下排水, 统一定时排到地面, 防止井下灌水灾害之用。
4、巷道工程基本情况:
永久水仓位于+450m水平车场人车平巷中间处, 走向方位0°。布置在3#号煤层底板中。巷道设计长度100m, 坡度0°。经矿委会研究决定, 于恢复技改时开工。
5、巷道工程质量要求:
二、巷道工程
( 一) 工程要求: 见表一( 巷道工程质量要求表)
( 二) 施工顺序
沿+450m水平3#煤层底板砂岩进行掘进。
三、掘进方式及施工工艺
( 一) 、掘进方式
采用钻爆法施工, 分次爆破, 一次成巷。
( 二) 、施工工艺
1、打眼: 掘进采用YT28D型凿岩机和煤电钻, 2.0m六角空心钻杆打眼。
2、破岩和采煤: 采用放炮破岩、采煤, 全断面一次成巷。使用二级煤矿许用炸药, 毫秒延期电雷管, 采用正向装药, 正向起爆。爆破”一图三表”附后。
3、装矸:采用耙斗装矸机装矸和人工装煤。
4、运输: 耙砂机装矸和人工装煤后主暗斜井提升至+545m运输大巷, 机车运输出井。
5、临时支护: 喷射混凝土支护。
永久支护: 锚网喷支护
6、铺道: 轨距600mm, 采用木枕木, 枕木间距中对中0.7m,扣件必须齐全, 其它按规程规定执行
7、机电设备及工具配备见表二。
8、主要经济技术指标表见表三。
( 三) 、作业方式及劳动配备
1、采用”二·八”作业制, 每天两循环。循环进度为1. 3m,日进度2.6m,月进度70.2m。正规循环图表见表四。
2、劳动组织见表五。
四、通风安全
( 一) 通风方式:
采用局部通风机和柔性阻燃抗静电风筒压入式供风。
