关于精处理树脂粉末覆盖过滤器滤元离线清洗的可行性分析报告
批准：
审核：
编写：
崇信发电公司发电运行部
一、存在的问题及清洗的必要性
由于机组试运行阶段凝结水的水质较差，悬浮杂质的含量较大，同时机组试运行期间未安装粉末过滤器启动滤元，再在加上精处理粉末过滤器运行已有2年有余等诸多原因，造成凝结水粉末过滤器滤元污染严重，目前凝结水精处理粉末过滤器运行周期较短，1号机组运行周期仅为8天左右，2号机组运行周期仅为10天左右。远远低于21天的设计运行周期和同类型电厂15天以上的运行周期。
粉末过滤器的滤元在运行中受到了严重污染，过滤器运行周期明显缩短，周期制水量大幅降低，这样势必会产生以下问题：（1）过滤系统运行可靠性下降
滤元作为粉末过滤器的核心元件，当其受到污染后，腐蚀产物堵塞住滤元孔道，仅靠气水反冲洗已无法将滤元孔道中的污染物清除掉，使得滤元局部阻力过大，造成粉末树脂铺膜不均匀，爆膜不彻底，逐渐发展可能会引起过滤器除铁效率降低、出水铁含量超标。另外，粉末树脂铺膜不均匀，造成滤元局部裸露，而裸露的滤元部分在运行时直接接触凝结水，将进一步加剧滤元污染程度，进而形成恶性循环，会进一步降低过滤器的除铁效率，影响过滤器出水水质，使系统运行的可靠性下降。
（2）过滤系统运行经济性下降
随着滤元受污染程度的不断加深，粉末过滤器运行压差的增长速度也明显加快，目前运行周期已缩短至8天左右，频繁的爆膜铺膜不仅影响滤元的使用寿命，同时也使粉末树脂的用量大大增加。凝结水精处理系统设置3台粉末树脂覆盖过滤器，运行方式为两运一备，运行周期由设计要求的21天缩短至8天后，机组年运行小时按5500
小时计算，那么，粉末过滤器每年的铺膜次数从约22次增加至66次，因此，每年粉末过滤器的铺膜用的纤维粉、树脂粉的用量也相应地增加了约3倍，运行成本大大增加。
因此无论从凝结水精处理过滤系统的运行可靠性还是经济性来看，对过滤器的滤元进行清洗或更换滤元以改善过滤器运行工况非常有必要。但由于更换滤元费用太大，2台机6台过滤器滤元的更换费用约为200万元，因此对滤元进行化学清洗是一种比较经济实惠的处理方式。
二、清洗方法比较和选择
目前对滤元的清洗主要由两种方式：一种是利用过滤器的铺膜泵在铺膜系统和过滤器本体之间进行清洗循环，称之为在线清洗；另一种是将过滤器中的滤元全部拆下来，将滤元在专用的清洗装置上逐个进行清洗，称之为离线清洗。两种清洗方式的优缺点比较见表1.
表1.在线清洗和离线清洗比较
通过对比可以看出，滤元离线清洗在清洗安全性、可靠性以及清
洗效果方面都有明显的技术优势。其费用比在线清洗高50%左右，但综合其安全性、可靠性以及清洗效果分析来看，宜选用离线方式对滤元进行清洗。
三、清洗要达到的效果及效益分析
滤元清洗后可使每个滤元的流通量恢复到初始状态的99%以上，在相同的流量下过滤器运行压差降低50%，可延长我厂过滤器运行周期一倍以上，至少可达到同类型电厂15天的运行周期。
粉末过滤器运行周期达到同类型电厂15天的运行周期，相当于在目前的运行周期的基础上延长一倍，将节约50%的精处理纤维粉、树脂粉的费用支出，按照2012年发电量45亿KWh的纤维粉、树脂粉用量计算，将节省7t纤维粉和树脂粉末，节约化学药品费用49万元支出。同时滤元清洗后还将大大减少过滤器铺膜、爆膜次数，减轻运行人员的工作量，减少因爆膜对滤元使用寿命的影响、延长过滤器滤元的使用寿命，提高过滤器运行的可靠性。因此，对过滤器滤元清洗后产生的效益将超过50万元。
综上所述，对过滤器的滤元进行离线清洗从其产生的经济效益和安全效益来看都是可行的、很有必要的。
四、滤元清洗需具备的条件和注意事项
目前掌握粉末过滤器滤元离线清洗的水务公司较多，选择相关资质齐全、具有良好业绩的单位即可完成离线清洗工作。为保证过滤系统正常运行和滤元清洗工作的顺利完成，还需注意以下几个问题：
1.为保证机组水汽品质，清洗最好选择机组检修期间，以免因无备用设备给运行带来不便。
2.选择清洗单位时应选择技术力量强、业绩多、评价好的单位进
行清洗，以保证清洗效果。并签订技术协议，规定清洗要达到的效果。
3.做好清洗人员的安全培训和现场危险点安全交底工作。
4.做好清洗所需的临时水源、电源的选择和安装工作，清洗废液收集到机组排水槽，就地中和处理后回用。
5.清洗时办理工作票，做好安全措施。
6.清洗结束后组织好人员验收，保证清洗效果。
综上分析：从精处理粉末过滤系统运行的安全性和经济性分析来看，粉末过滤器滤元的清洗很有必要。通过对清洗后产生的经济效益和安全效益分析来看，清洗产生的费用可通过节约的纤维粉和树脂粉费用收回。处理好清洗需注意的相关问题后，过滤器滤元进行离线清洗是可行的。
Nanjing Bolv Industrial Equipment Co.,Ltd 自清洗过滤器选型介绍 Automatic Self-cleaning Filtration ● 连续过滤 ● 自动清洗 ● 自动反吹 ● 压干排渣 南京博滤工业设备有限公司 https://www.doczj.com/doc/694633851.html, 南京博滤工业致力于工业流体过滤与分离！始终秉持技术优势与严谨，提供一站式过滤解决方案。服务于各工业领域所需的过滤器材、过滤设备、膜分离设备、自清洗过滤器以及滤材备件与技术支持。自清洗过滤器产品是一种新型高效过滤设备，有多种结构和工作形式，可采用不同形式的内置滤元，对液相物料中的不溶性固形物、悬浮物、颗粒物杂质进行高效拦截。当过滤过程到工艺设定时，可在线进行自清洗，在快速清洗完毕后，设备重新恢复到初始过滤状态，从而实现连续过滤运行，无需人工清除滤渣或更换滤元操作。 ASC 自清洗刮刀过滤器 ● 产品概述 ASC 系列刮除式自动过滤器是一款电驱动过滤设备，不仅适用于悬浮液的杂质分离过滤，尤其适用于对粘稠液体的杂质分离，可用于广泛的工业过滤环境。过滤器内置滤元通常采用金属楔形丝网，基于表面过滤原理（直接拦截）。成套设备由过滤系统、过滤容器和驱动组件三部分组成。 液体物料由过滤器上进口流入，透过滤元表面后，清液流向过滤器下出口，而固形物杂质被截留在滤元表面；当滤元表面截留到一定量的杂质时，电机或气缸驱动紧贴于滤元表面的刮刀开始运动，将杂质刮出。杂质随下行液体聚集到过滤器底部收集腔内，当聚集到一定量时，系统打开收集腔处的排污阀，含高浓度杂质的液体被排出。 设备的自清洗和排污程序可定时或按压差进行操作设定。如定时每隔2h 排污一次，排污时间为10min；或当压差高于设定值（50kPa）时开始排污，排污时间10min。具体根据工况工艺进行最佳设定。 ● 运行方式 -- 电机驱动内刮型ASC-I 电机-减速机驱动刮刀(条形刮板或刮刷)旋转运行，刮出滤元内表面杂质 -- 电机驱动外刮型ASC-O 电机-减速机驱动板式刮刀旋转运行，刮出滤元外表面杂质 -- 气缸驱动内刮型ASC-A 气缸驱动环式刮刀采用上下运行方式，刮出滤元内表面杂质 ● 技术参数 -- 壳体材质：SS304/SS316L/CS -- 滤元材质：SS304/SS316L；以及进口、国产件可选 -- 过滤精度：25-500μm（标准型） -- 内表面处理：80目抛光/食品级抛光 -- 外表面处理：喷砂/喷漆/食品级抛光 -- 设计压力：1.0Mpa 标配，其他压力可特殊设计 -- 设计温度：0-200℃
自清洗过滤器、篮式过滤器 招标编号： 合同编号： 技 术 协 议 书 甲方：
乙方：
目次 1供货范围及技术参数 (2) 2规范性引用文件 (3) 3术语和定义 (1) 4技术要求 (4) 5可操作性试验 (6)
一、供货范围及技术参数 二、规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 191 包装储运图示标志 GB 700-88 碳素结构钢 GB/T 1184-1996 形状和位置公差未注公差值 GB 1220-92 不锈钢棒 GB 1497-85 低压电器基本标准 GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差 GB 2681-81 电工成套装置中的导线颜色 GB 2682-1981 电工成套装置中的指示灯和按钮的颜色
GB 4720-84 电控设备第一部分低压电器电控设备 GB/T 4942.2-93 低压电器外壳防护等级 GB5330-1985 工业用金属丝编制方孔筛网 GB 8898-1997 电网电源供电的家用与类似一般用途的电子及有关设备的安全要求 GB/T 9119-2000 平面、突面板式平焊钢制管法兰 GB/T 9124-2000 钢制管法兰技术条件 GB 9126.2-88 法兰用垫片 GB10612-1989 板厚<3mm的圆孔和方孔筛板 GB10613-1989 板厚≥3mm的圆孔和方孔筛板 GB/T 13306 标牌 GB/T17241.6-1998 整体铸铁管法兰 GB/T17241.7-1998 铸铁管法兰技术条件 GB/T 18690.2-2002 农业灌溉设备过滤器网式过滤器 GB/T 18690.3-2002 农业灌溉设备过滤器自动清洗网式过滤器 JB/T 2932 水处理设备技术条件 JB/T 5000.3-1998 焊接件通用技术条件 三、术语和定义 本标准采用的术语符合“2规范性引用文件”所列标准的规定，下列术语仅适用于本标准 3.3.1全自动自清洗过滤器 指安装在管道上，通过时间或压差变化实现过滤状态、排污状态之间的自动切换，从而实现在线不停机排污清洗过滤单元的过滤器。 3.3.2公称压力 过滤器运行所需的进口处的最大静水压力。 3.3.3 爬电距离 在两个导电部分之间沿绝缘材料表面的最短距离。 3.3.4 电气间隙 两个导电部分间的最短空间距离。 3.3.5 环境条件 产品经受其周围的物理、化学和生物的条件。 环境条件用各单一环境参数和它们的严酷等级的组合来确定。 产品分类与命名 四、基本要求 5.1 全自动自清洗过滤器的技术条件应符合本标准的要求，并按规定程序批准的图纸和技术文件进行生产 5.2 产品设计、制造、生产及检验过程中各零部件未注尺寸公差按GB/T1804执行；形位公差按GB/T1184执行。 5.3 环境条件 5.4 海拔 安装地点的海拔高度不超过2000m，超过2000m时，电控器带电回路的介电强
初中效过滤器清洗及更 换操作规程 集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
1.目的：制定空调净化系统过滤器等的清洗及更换操作规程，确保洁净室（区）送风量及空气洁净度符合相应洁净级别要求；使排放的空气符合环保要求。 2.适用范围：初效过滤器，中效过滤器，回风口过滤网，新风口滤网，排风过滤器的清洗或更换。 3.责任人：设备工程负责人、车间负责人、设备操作人员 4.内容： 初、中效过滤器清洗或更换周期：初、中效过滤器在满足下列条件任何一项时，应进行清洗或更换： 4.1.1空调净化系统运行时，当初、中效过滤器压差的数值约为初始压差数值的二倍时。 4.1.2洁净（区）室环境采取甲醛熏蒸消毒前。 4.1.3空调净化系统运行时，当初、中效过滤器压差低于初始压差数值或无压差时。拆除或更换初、中效过滤器时，应将新风阀、回风阀、排风机阀全部关闭。 初、中效过滤器清洗： 4.3.1普通化学类：将过滤袋拆下，轻轻抖动，倒出过滤袋内的灰尘和异物后，用饮用水浸泡约不超过20分钟，捞出，用饮用水边冲洗、边轻轻拍打洗涤，直至清洗水澄清。在洁净的区域内平坦晾干后，仔细检查滤袋，如有破损，应及时更换滤袋。 4.3.2头孢菌素类：将滤袋拆下，放入配制好的1%碳酸钠溶液中，浸泡10分钟灭活，捞出，将袋内的异物清理干净后，用饮用水边冲洗、边轻轻拍打洗涤，直至清洗水澄清。在洁净的区域内平坦晾干后，仔细检查滤袋，如有破损，应及时更换滤袋。 4.3.3初、中效过滤器应在室内清洗、晾晒。暂时不用的过滤器清洁后装入洁净的塑料袋中密封保存。
各车间初、中效过滤器专用，不得互换使用。各车间初、中效过滤器应单独清洗，单独存放。 头孢菌素类药品生产用初、中效过滤器应专用不得互换或与普通化学类药品生产用初、中效过滤器互换。 当洁净的初、中效过滤器装上后，其初始压差小于该滤器最原始的初始压差，则该滤袋不能再继续使用，则应淘汰。 排风机除尘滤袋的清洗： 4.7.1排风机除尘滤袋的清洗周期：一个月一次，或在车间净化系统消毒时进行清洗。 4.7.2普通化学类清洗方法：将滤袋拆下，轻轻拍打去除部分粉尘，然后按方法清洗、检查。 4.7.3头孢菌素类：将滤袋拆下，轻轻拍打去除部分粉尘（粉尘按规定另行处理），然后按方法灭活、清洗、检查。 回风口滤网的清洗更换： 清洗周期：每天生产结束后及更换品种时一同清洗。 清洗方法：用注射用水清洗干净后，在75%酒精中浸泡几分钟，晾干装回原来的位置。 新风口滤布/滤网更换：每天早晨开始生产前或洁净区某房间在正常情况下压差低于规定值时，更换。
各种过滤器的原理及结构 株洲海润公司郑胜春（摘录） 石英砂过滤器主要用于去除水中的悬浮物。该设备与其它水处理设备配合，广泛地应用在给水净化、循环水净化污水处理等各类水处理工程中。 活性碳过滤器主要用于吸附水中游离氯（吸附力达99％），对有机物和色度也有较高的去除率。是软化、除盐系统制纯水工艺的预处理设备。滤料为活性碳。设备主要材质为碳钢防腐、玻璃钢和不锈钢等。 活性碳过滤器技术参数 过滤速度：8-10m3/h 进水浊度：≤5mg/L； 工作温度：常温工作压力：≤0.6Mpa; 反洗压缩空气量：18-25L/m2.S 滤料层高：1000-1200mm 反洗强度：4-12L/m2.S; 反冲洗时间：4-6分钟 石英砂过滤器技术参数： 1、运行参数 2、水质参数 设计滤速：8-10米/时期终水头损失：1.7米进水浊度小于15度，出水浊度小于3度。反清洗强度：4-15升/秒·平方米进水浊度小于10度，出水浊度小于2度。 冲洗历时：5-7分钟滤料：石英砂3、水压 垫层厚度：200-400毫米滤层厚度：800毫米进水水压：≥0.04Mpa 反冲洗进水水压：≥0.15Mpa 盘式过滤器原理与应用分析 工厂制水的预处理系统以前采用的是纤维过滤法，在近几年的运行过程中，这种方法暴露出许多问题：过滤效率明显下降，运行阻力增加，树脂破碎率升高，制水成本逐年上升；出现纤维扭曲，发生“粘连抱团”现象，纤维束不能垂直竖立，下移动不能复位；过滤器内部气囊破损严重，无法正常发挥松散纤维的作用。为了改善制水预处理系统的现状，转而采用盘式过滤器代替高效纤维过滤，取得了良好的效果。 一、盘式过滤器机理 1盘式过滤器的原理： 利用相邻盘片之间的沟槽纹交叉点实现对固体颗粒的拦截，运行时14组过滤头并联，在水和弹簧的压力作用下过滤滤芯的滤盘被压紧，水从盘片的端面进入，水中的颗粒杂质被压紧的盘片截留，从而起到过滤的作用。反洗时，其中一组进水阀关闭，排污阀打开，其他13组过滤单元的部分出水反向进入这组过滤单元，在反洗水压下促使碟片横向旋转和纵向颤动。滤芯盘片松开，同时反洗水沿管线方向冲向过滤盘片，导致盘片高速旋转，使截留在盘片上的杂物在离心力和水流冲洗的共同作用下脱离盘片，并经反洗水的作用排除。冲洗过程仅需十几秒钟，一个滤头反洗结束后，再对其它几组依次进行反洗。阿速德盘式过滤器又有其独到之处：旋转设计。水流进入到过滤器单元内时，沿外壳的切向进入，在过滤单元内高速旋转，没有真正进入盘式过滤器之前，系统已经将大部分的泥沙等杂质从水中分离，减轻了过滤器的负担，使其工作寿命是同类产品的10倍左右。
热力发电 2003.8 韩棣传 (国电热工研究院，陕西西安710032) 收稿日期：2002-11-11 作者简介：韩棣传，男，教授级高级工程师，1952年北京燕京大学毕业，一直从事电厂水处理的研究工作。 粉末树脂覆盖过滤器(即Powdex，下称粉末树脂过滤器)是20世纪60年代由纸浆覆盖过滤器(以下简称覆盖过滤器)发展而来的，最初在美国用于火力发电厂的凝结水处理。由于粉末树脂过滤器具有设备简单、不设置再生系统、操作方便、投资低等优点，曾在美国的直流炉机组和核电站较多地使用，并取得了较好的效果。 在20世纪70年代，我国电力系统的水处理工作者曾对粉末树脂过滤器进行过研究和探讨，得出的结果是：由于该设备使用过的树脂必须弃去，不能再生和重复使用，以及粉末树脂价格昂贵，运行费用高，从经济上是不可取的。因此，其在国内没有推广使用。 为了探讨粉末树脂过滤器的适用条件，对该设备进行了一些研究和了解，现发表看法如下，希望与读者共同探讨。 1 粉末树脂过滤器原理 粉末树脂过滤器的工作原理包括：过滤、吸附和离子交换作用。 (1)过滤作用粉末树脂过滤器是从覆盖过滤器发展而来的，其设备结构、铺膜及运行方式都与覆盖过滤器相同，因此，它具有覆盖过滤器的过滤和吸附作用。 (2)化学除盐作用因为使用有离子交换作用的强酸、强碱树脂替代了覆盖过滤器的纸浆，因此，粉末树脂过滤器具有化学除盐作用。但是，由于每次铺膜使用树脂的数量很少，所以其离子交换量有限。 (3)吸附能力提高使用了吸附能力更强的强碱阴树脂替代纸浆作为过滤介质，对水中悬浮物和胶体硅的去除更为有利。从试验结果可以看出，采用粉末树脂替代纸浆后，除铁率从 60％～70％提高到90％，胶体硅的去除率可达99％。 2 粉末树脂过滤器的特点 (1)粉末树脂过滤器兼有覆盖过滤器的过滤、吸附特性和离子交换树脂的作用，因此，对悬浮物、铁、SiO2等杂质具有强于覆盖过滤器的作用，其过滤与吸附能力是深层混床所不及的。 (2)由于粉末树脂的粒径降低到50μm以下，大大增加了树脂与水的接触面积和反应速度。 (3)使用的粉末树脂是制造厂经过彻底再生的，其再生度远高于深层混床中树脂的再生度。尤其是对阳树脂中的铁、钙、镁等高价离子，深层混床中树脂的再生度更低。 (4)因为覆盖的粉末树脂只使用1次，所以可以不考虑有机物、腐蚀产物对树脂的污染，以及强碱树脂的高温降解问题。 (5)粉末树脂的离子交换量过去很少提及，而主要介绍树脂失效度的提高和反应速度的加快，但是，能够发挥化学除盐作用的还是每次铺膜后树脂所能交换的离子量。根据粉末树脂制造厂的介绍，知其是DVB为8％的凝胶树脂；每克干树脂的全交换容量：阳树脂为4．8 mmol，阴树脂为3．6 mmol，每升树脂的体积交换容量也是(1 700～1 800)mmol，与常规树脂相似。由于每次铺膜使用的阳、阴粉末树脂分别只有(50～60)kg，约为深层混床树脂装填量的1／20，故粉
E.L.I. Filtering LTD . Sha’ar Efraim 42835 Israel. Tel: +972-4-6220006 Fax: +972-4-6220042 e-mail: yamit@https://www.doczj.com/doc/694633851.html, https://www.doczj.com/doc/694633851.html, AF800N 系列液压驱动全自动自清洗网 式过滤器 用户手册 v # 10.2016
目录 标题页 1. 简介 3 2. 安全注意事项 3 3. 过滤器结构 4 4. 技术参数 5 5. 调试运行8 6. 维护与周期性检查10 6.1 6V (4X1.5V) 电池的拆卸及安装10 6.2 控制卡的拆卸及安装11 6.3 电磁阀的拆卸及安装13 6.4 液压活塞的拆卸及安装14 6.5 粗滤网的拆卸及安装15 6.6 细滤网的拆卸及安装16 6.7 吸污管的拆卸及安装18 6.8 周期性检查20 7. 故障排除22 8. IPB 27 9. 附件33 9.1 Filtron 1-10 (DC/AC) 33 9.2 水力控制图37 10. 全球质保书38 ALL RIGHTS RESERVED, THIS MANUAL AND THE INFORMATION CONTAINED ARE NOT ALLOWED TO BE USED WITHOUT WRITTEN PERMISSION FROM E.L.I. FILTERING LTD
1 1.简介 总述 E.L.I. FILTERING LTD感谢您选择AF800N 系列全自动自清洗过滤器。本过滤 器是E.L.I. FILTERING公司生产的过滤器家族中的一员，适用于农业、市政 、污水系统以及各种工业环境。E.L.I. FILTERING品牌的过滤器易于安装， 操作简单，无需专人看护。 请根据手册要求正确运行过滤器。 2 2. 安全注意事项 1.在操作或维护过滤器前，请仔细阅读本手册 2.确认排污管连接至排水沟 3.在吊装、运输过滤器时，采取必要的防护措施 4.安装过滤器时，避免水溅到过滤器外部的零件，特别是控制器 5.确认现场基础支撑可以承载过滤器满负荷的重量 6.安装前，确认实际工作压力小于过滤器额定最高工作压力 7.安装时，请选择标准法兰及其他连接件 8.安装后，确认所有法兰连接螺母紧固 9.过滤器启动自清洗前并无警示 10.请选用原装配件 11.请勿对过滤器进行改造，否则E.L.I. FILTERING 公司不承担任何责任 3
全自动自清洗过滤器 产品手册 上海徐净环保设备有限公司工作原理
ZQ 系列全自动自清洗过滤器是一种全自动在线自清洗水过滤器，过滤器网内安装一套不锈钢刷，或吮吸扫描器，或丝刷+吮吸组合，以上装置由减速电机带动旋转，在过滤器端盖上或底部安装一个电动排污阀。工作时，浊水由进水口进入，通过不锈钢楔形网过滤污物。净水由出水口流出，当污物聚集过多时，造成过滤不畅，腔体压力上升，当进出水的压力差值达到一定值时（预先设定），压差开关发出信号给控制器，控制器启动减速机电机，带动内部装置旋转刷掉或吮吸污物杂质。同时打开电动排污阀，排出污物，清洗时间约为1分钟，自清洗期间无需断流，排污压力损失不超过0.05MPa ，流量损失不超过1%。 设备分类 按控制方式，可分为手动、自动两种类型； 按清洗方式，可分为刷式、吮吸式、刷吸式三种类型； 按构造方式，可分为L 、Y 型两种类型。 技术参数 产品特点
1） 过滤精度默认为 100 微米，且从 100 至 3000 微米可选，过滤面积大，纳污量高， 用户可根据实际工况定制。 2）清洗方式简单，且清洗循环电子监控，可实现自动清洗排污。全自动自清洗过滤 器控制系统中的参数可调节。 3）设有电机过载保护，可有效保护电机。 4）具有在清洗排污时不间断供水、无需旁路的特点，且清洗时间短，排污耗水量少， 不超过总流量的 1%。 5）维修性强、安装拆卸简便易行。 6）与用户管线的连接方式为法兰连接，法兰采用国标法兰，通用性强。 Y 型自清洗过滤器技术参数及规格尺寸
L型自清洗过滤器技术参数及规格尺寸 型号说明： 如： Z Q（S/X）-150 Y (S/Z) S表示手动控制，Z表示自动控制 表示为Y型 表示进出口经：DN150mm 表示自清洗过滤器(S刷式，X吮吸式，SX刷+吮吸结合) 用户选型参考因素： ▲系统处理水量，设备进出口通径； ▲杂质过滤精度要求； ▲系统工况要求，如：动力源、管道压力、空间布局、温度； ▲过滤水体的水质状况； ▲对于含强酸、强碱或其他特殊水质等情况，应用户要求特殊定制；
自清洗过滤器技术协议书 买方： 卖方： 二○一四年十二月
1. 总则 1.1 本技术协议书用于大唐三门峡火电厂三期扩建工程2×1000MW超超临界机组锅 炉补给水和工业废水处理系统设备自清洗过滤器功能设计、结构、性能、制造、安装和试验等方面的技术要求。本技术协议书中提出了买方最低限度的技术要求,并未包括所有的技术要求和适用的标准，卖方负责提供一套满足本技术协议书和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求。卖方应对本设备的质量负全责。 1.2 卖方须执行本技术协议书所列标准。与国家标准有矛盾时，按较高标准执行。 1.3本技术协议书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有 同等的法律效力。在签订合同之后，双方有权提出因规范标准、规程等发生变化而产生的一些变更补充要求，根据具体情况由买、卖双方共同商定。 1.4 买方保留对本技协议书提出修改和补充要求的权利，卖方应予以配合。如有修 改，具体情况由买卖双方协商解决。 1.5 本工程采用KKS标识系统。卖方提供的技术资料和设备标识必须有KKS编码。 具体标识要求由买方提供。 1.6本技术协议书未尽事宜，由买、卖双方协商确定。 2．规范和标准 以下规范和标准是买方对其所购设备提出的一般性要求，包括引用的标准、设备设计、原材料采购、制造、检验、表面处理(包括设备的油漆)、包装等过程的执行、检查、记录。所有的标准和规定都会被修订，如下列标准和规定有最新版本，应按最新版本的要求执行。 《钢制压力容器》 GB150 《水处理设备制造技术条件》 JB/T2932 《橡胶衬里化工设备》 HGJ32 《压力容器油漆、包装技术条件》 ZBJ98003 《电厂水处理设备制造质量分等标准》 SDZ037 进口设备的制造工艺和材料应符合ISO-9001、DIN、IEC、NEMA、IEEE、ASTM、ASME、ANSI等涉及的标准或相当标准

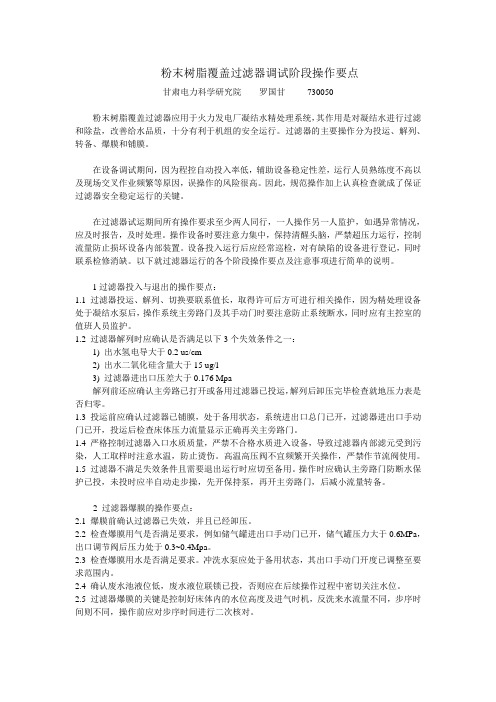

粉末树脂覆盖过滤器调试阶段操作要点 甘肃电力科学研究院罗国甘730050 粉末树脂覆盖过滤器应用于火力发电厂凝结水精处理系统，其作用是对凝结水进行过滤和除盐，改善给水品质，十分有利于机组的安全运行。过滤器的主要操作分为投运、解列、转备、爆膜和铺膜。 在设备调试期间，因为程控自动投入率低，辅助设备稳定性差，运行人员熟练度不高以及现场交叉作业频繁等原因，误操作的风险很高。因此，规范操作加上认真检查就成了保证过滤器安全稳定运行的关键。 在过滤器试运期间所有操作要求至少两人同行，一人操作另一人监护，如遇异常情况，应及时报告，及时处理。操作设备时要注意力集中，保持清醒头脑，严禁超压力运行，控制流量防止损坏设备内部装置。设备投入运行后应经常巡检，对有缺陷的设备进行登记，同时联系检修消缺。以下就过滤器运行的各个阶段操作要点及注意事项进行简单的说明。 1过滤器投入与退出的操作要点： 1.1 过滤器投运、解列、切换要联系值长，取得许可后方可进行相关操作，因为精处理设备处于凝结水泵后，操作系统主旁路门及其手动门时要注意防止系统断水，同时应有主控室的值班人员监护。 1.2 过滤器解列时应确认是否满足以下3个失效条件之一： 1) 出水氢电导大于0.2 us/cm 2) 出水二氧化硅含量大于15 ug/l 3) 过滤器进出口压差大于0.176 Mpa 解列前还应确认主旁路已打开或备用过滤器已投运，解列后卸压完毕检查就地压力表是否归零。 1.3 投运前应确认过滤器已铺膜，处于备用状态，系统进出口总门已开，过滤器进出口手动门已开，投运后检查床体压力流量显示正确再关主旁路门。 1.4 严格控制过滤器入口水质质量，严禁不合格水质进入设备，导致过滤器内部滤元受到污染，人工取样时注意水温，防止烫伤。高温高压阀不宜频繁开关操作，严禁作节流阀使用。 1.5 过滤器不满足失效条件且需要退出运行时应切至备用。操作时应确认主旁路门防断水保护已投，未投时应半自动走步操，先开保持泵，再开主旁路门，后减小流量转备。 2 过滤器爆膜的操作要点： 2.1 爆膜前确认过滤器已失效，并且已经卸压。 2.2 检查爆膜用气是否满足要求，例如储气罐进出口手动门已开，储气罐压力大于0.6MPa，出口调节阀后压力处于0.3~0.4Mpa。 2.3 检查爆膜用水是否满足要求。冲洗水泵应处于备用状态，其出口手动门开度已调整至要求范围内。 2.4 确认废水池液位低，废水液位联锁已投，否则应在后续操作过程中密切关注水位。 2.5 过滤器爆膜的关键是控制好床体内的水位高度及进气时机，反洗来水流量不同，步序时间则不同，操作前应对步序时间进行二次核对。
