风机基础基础模板安全技术交底
包头鲁能白云风电场40MW风电项目 土方开挖专项施工方案 审批： 审核： 编制： 神华国能山东建设集团有限公司 包头鲁能白云风电场40MW风电工程 2016年6月6日
目录 目录 -------------------------------------------------------------------------------------------------------------------------------- 2第一章编制依据 ----------------------------------------------------------------------------------------------------------------- 3第二章工程概况 ----------------------------------------------------------------------------------------------------------------- 3第三章地质情况及周围环境3 第四章施工部署 ----------------------------------------------------------------------------------------------------------------- 3第五章施工准备 ----------------------------------------------------------------------------------------------------------------- 5第六章土方施工 ----------------------------------------------------------------------------------------------------------------- 6第七章特殊情况的应急处理措施 -------------------------------------------------------------------------------------------- 7第八章安全管理 ----------------------------------------------------------------------------------------------------------------- 7第九章文明施工及环保管理 ------------------------------------------------------------------------------------------------- 8
风机基础混凝土浇筑技术交底
技术交底 编号：SD4-SWGTFD-JSJD-003-
9 基础地基承载力fak≥230kP 1.3 首仓混凝土主要工程量 4#风机基础垫层混凝土主要工程量 表2 序号项目名称单位工程量备注 1 C20混凝土m329.55 2 锚栓组件套 1 3 电缆埋管（12×φ150HDPE）管m 240 具体以现场发生计量 4 砂m317 电缆沟填筑 5 下锚板支撑埋件块10 二编制依据 1. 业主提供的现场条件及要求； 2. 现场风、水、电及道路交通条件等实际情况； 3. 国家现行风电场施工规范和风力发电工程验收规范、其它相关规范； 4. 施工图纸： ⑴《4#风机吊装平台施工图》（图号：45W054S-T0701-04）； ⑵《4#风机及箱变基础布置图》（图号：45W054S-T0702-04）； ⑶《风机塔架基础设计总说明》（图号：45W054S-T0501-01）； ⑷《风机塔架基础开挖图》（图号：45W054S-T0501-02）； ⑸《风机塔架基础结构图》（图号：45W054S-T0501-03）； ⑹《风机塔架基础埋管图》（图号：45W054S-T0501-04）。 三施工布置 3.1 施工道路布置 当前，进场道路尚未施工完成，不具备通车条件。 对外交通道路利用木厂村（过车田乡）或海棠村乡村道 路及林场道路至工地现场，路面结构为土路面＋小部分 混凝土路面，路况极差，施工设备及施工材料等交通运 输困难。 海棠村至风电场约17km，材料运输车大约行驶1 小时；木厂村至风电场约36km，材料运输车大约行驶 2小时。 进入风电场，有现有林场道路接入进场道路，路况 较差。当前，4#风机支线道路已修筑完成。 图1 海棠村、木厂村至风电场 交通示意图 3.2 施工供电 十万古田风电场内无供电线路，所有施工用电全部采用柴油发电机供电。首仓混凝土浇筑施工用电主要为混凝土拌制、混凝土浇筑振捣、埋件制作焊接及夜间施工照明用电。 3.3 施工供水 首仓混凝土施工用水主要为混凝土拌制及混凝土养护用水。施工用水从附近水源点取水，利用农用车将水桶拉运至施工作业面，施工作业面布置塑料水桶储水供混凝土拌制及养护用水。 3.4 施工照明
Companies want to improve production, safety is the top priority. The occurrence of unsafe accidents must be stifled in the cradle. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 大型模板安全技术交底记录(标 准版)
大型模板安全技术交底记录(标准版)导语：企业想要提高生产，安全问题就是重中之重。如果不具备安全管理条件，企业生产就不能顺利进行。想要企业顺利生产，就要不断更新安全技术，把不安全事故的发生扼杀在摇篮中。 交底内容： 一、施工前的准备工作： 1.场地要求：根据施工现场总平面图，确定模板堆放区、配件堆放区及模板周转用地等； 2.堆放场地应平整坚实、排水流畅，场地采用2:8灰土15cm厚：上铺一层石子夯实，2%的坡度向排水沟方向找坡，堆放区四周挖排水沟； 3.模板卸车后重叠码放高度不超过10块，相邻码放区之间要留出通道，便于模板配件的安装，底层模板离地面10cm； 4.配件安装后，模板吊离码放区，对于安装支撑的模板，可将模板吊至使用部位附近堆放，开始清理板面及刷脱模剂，井筒及窄井等位置的模板，无法安装支撑，现场搭设钢管架，竖向插在钢管架内； 5.模板堆放采取两块板面相对方式，也可采取临时拉结措施，以防模板倾倒，模板应用方木垫高，后支腿地角绳栓按要求调整平整且
稳固； 6.人员的安排，现场设专职人员、专业施工班组负责大模板的施工，要求熟悉模板平面图及模板设计方案，熟悉大模板的施工安全规定； 7.按模板数量表，清点运到现场的模板，穿墙螺栓、各种连接螺栓要入库保存，以防生锈，斜支撑的调节丝杠、穿墙螺栓要涂抹润滑油； 8.存放大模板应随时将自稳角调好，使自稳角度成70?0度，下部座垫通长木方，面对面放置， 防止倾倒；大模板存放必须将地脚螺栓提上来，长期存放的模板，应用拉杆连接绑牢。没有腿及单腿的大模板，必须存放在专用的模板插放架内，不得靠在其它模板或构件上； 9.模板起吊过程中，落钩应缓慢升降，禁止一次起吊两块或两块以上大模，风力超过4级及大雨雪天气，应停止吊装作业； 10.吊运模板应系牢绳、卡，必须采用自锁卡环，防止脱钩，零散材料应绑好或装入专用吊笼内起吊，塔吊司机、信号工、装卸工要协调好，严格执行塔吊吊运“十不准”的规定，严禁冒险违章业，操作人员严禁随模板起落，吊运模板时下方严禁站人；

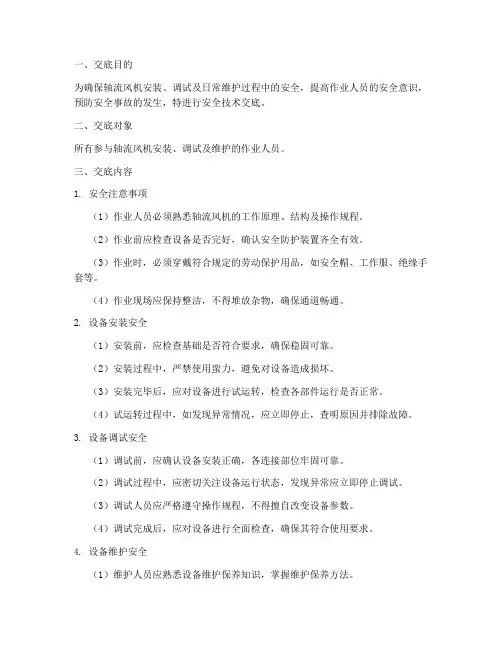

1、施工准备 （1）机具仪表准备：卷扬机、倒链、冲击钻、汽车吊、手电钻、扳手、麻绳、钢丝绳、卡环、钢丝绳夹、手压泵、钢丝钳、撬棍、角尺、钢直尺、卷尺、水平尺、水平仪、百分表、 千分尺、塞尺、线坠、水准仪、经纬仪等。 （2）现场条件 ①土建主体施工完毕、设备基础及预埋件的强度达到安装条件。 ②安装前检查现场，应具备足够的运输空间及场地。应清理干净设备安装地点，要求无影响设备安装的障碍物及其他管道、设备设施等。 ③设备和主、辅材料已运至现场，安装所需机具已准备齐全，且有安装前检测用的场地、水源和电源。 2、施工工艺 （1）工艺流程 设备基础验收→设备开箱检查→设备运输及转运→设备安装→检查验收 （2）设备基础验收、放线 ①设备安装前应根据设计图纸、产品说明书或设备实物，对设备基础进行全面检查，坐标、标高及尺寸应符合设备安装要求。 ②设备基础的位置、几何尺寸和混凝土强度、质量应符合设计规定，应有监理单位和安装单位的相关验收资料。设备基础表面和地脚螺栓预留孔中的杂物、积水等应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好。 ③设备安装前应在基础表面铲出麻面，以使二次浇筑的混凝土或水泥能与基础紧密结合；放置垫铁部位的表面应凿平。 ④设备就位前，按施工图和建筑物的轴线或边缘线及标高线，划出安装基准线；确定设备找正、调平的定位基准面、线或点。 （3）设备开箱检查验收 A.风机开箱检查验收 ①设备开箱检查验收应在设备供货商代表、业主代表、监理工程师和设备安装施工单位验收人员共同参与的情况下进行，如有缺损、锈蚀严重或与设计要求不符，应及时要求设备供货商进行设备更换。 ②设备开箱检查前应检查箱号、箱数及包装情况，包装有无损坏和受潮。 ③设备开箱后应根据设计图纸、设备装箱单，认真核对设备名称、型号、机号、传动方式；叶轮、机壳和其他部位的主要尺寸；叶轮旋转方向和进出风口的位置、方向等是否符合设计要求，做好检查记录。 ④核对设备技术文件、资料（如产品说明书、合格证、随机清单、设备技术文件等）、备件及专用工具是否齐全，并妥善保管。 ⑤整体出厂的风机，进气口和排气口应有盖板遮盖，并应防止尘土、杂物进入。 ⑥检查设备有无缺陷，表面有无损坏和锈蚀等；检查风机外露部分各加工面的防锈情况；检查叶轮与外壳有无碰擦、变形或严重锈蚀、碰伤等。如有以上缺陷应会同参与验收单位研究处理。 ⑦设备经过开箱检查验收后，填写现场设备开箱检查验收记录，并会同各方签字验收，作为交接资料和设备的技术档案。 B.空调机组开箱检查验收 ①开箱前检查外包装有无损坏和受潮。开箱后认真核对设备设备及各段的名称、规格、型号、技术条件是否符合设计要求。产品说明书、合格证、随机清单和设备技术文件应齐全。逐一检查主机附件、专用工具、备用配件等是否齐全，设备表面应无缺陷、缺损、损坏、锈蚀、受潮现象。
晋能败虎堡三期100MW风电项目风机、箱变基础工程 风机基础施工方案 西北水利水电工程有限责任公司 败虎堡风电工程项目部 2017年03月06日
批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日
1、目的和适用范围 (1) 2、工程概况 (1) 3、编制依据 (1) 4、工期安排 (1) 5、职责 (1) 6、风电基础工程 (1) 6.1、基础开挖 (2) 6.1.1基础开挖作业流程 (2) 6.1.2质量控制要求 (3) 6.1.3基础开挖注意事项 (3) 6.2、垫层浇筑 (3) 6.2.1垫层浇筑作业流程 (3) 6.2.2垫层浇筑注意事项 (4) 6.3、基础环调平安装 (4) 6.3.1基础环调平安装作业流程 (4) 6.3.2基础环调平作业注意事项 (5) 6.4、钢筋制作与安装 (5) 6.4.1施工准备 (6) 6.4.2钢筋制作与安装流程 (6) 6.4.3钢筋制作与安装作业注意事项 (8) 6.4.4钢筋制安安全施工措施 (9) 6.5、模板制作安装 (9) 6.5.1模板制作 (9) 6.5.2模板安装 (9) 6.5.3模板清洗和涂料 (10) 6.5.4拆模 (10) 6.5.5拆模的安全技术措施 (10) 6.6、风机基础混凝土浇筑 (11) 6.6.1施工作业流程 (11) 6.6.2混凝土材料 (11) 6.6.3混凝土配合比设计 (13) 6.6.4浇筑准备 (13) 6.6.5混凝土拌和 (14) 6.6.6混凝土运输 (14) 6.6.7混凝土入仓 (14) 6.6.8混凝土浇筑 (14) 6.6.9温度控制 (16) 6.6.10混凝土养护 (16) 6.6.11缺陷处理 (27) 6.3.12风机基础混凝土的防裂措施 (27) 6.6.13砼成品保护 (28)
编号：AQ-GL-01197 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 大模板的堆放、安装及拆除安 全技术交底 Safety technical disclosure of stacking, installation and removal of large formwork
大模板的堆放、安装及拆除安全技术 交底 备注：企业安全管理的目的就是提高生产，而同时又不造成安全事故。一个出过安全事故的企业，不管在劳 动者还是消费者的心中都是没有可信度的。所以只有加强企业的安全管理，才能树立良好的企业形象，从而 赢得市场。 1．大模存放时应满足地区条件要求的自稳角，两块大模板应采取板面对板面的存放方法，长期存放模板，并将模板换成整体。大模板存放在施工楼层上，必须有可靠的防倾倒措施，不得沿外墙边放置，并垂直于外墙存放，不得靠在其他模板上或物件上，严防脚下滑移倾倒。 2．模板起吊前，应检查吊装用绳索、卡具及每块模板的吊环是否完整有效，并应先拆除一切临时支撑，经检查无误后方可起吊。模板起吊前，应将吊车的位置调整适当，做到稳起稳落，就位准确，禁止用人力搬动模板，严防模板大幅度摆动或碰倒其他模板。 3．简模可用拖车整体运输，也可拆成平模用拖车水平叠放运输，平模叠放时，垫木必须上下对齐，绑扎牢固，用拖车运输，车上严
禁坐人。 4．在大模板拆装区域周围，应设置围栏，并挂明显的标志片，禁止非作业人员入内。组装平模时，应及时用卡具或花篮螺丝将相邻模板连接好，防止倾倒。 5．全现浇结构安装作模板时，必须悬挑担固定，位置调整准备后，方可摘钩，外模安装后，要立即穿好销杆，紧固螺栓。安装外模板的操作人员必须挂好安全带。 6．在模板组装或拆除时，指挥、拆除和挂钩人员，必须站在安全可靠的地方操作，严禁人员随大模板起吊。 7．大模板必须有操作平台、上下楼道、走桥和防护栏杆等附属设施，如有损坏，应及时修理。 8．拆模起吊前，应复查穿墙销杆是否拆净，在确定无遗漏且模板与墙体完全脱离后方可起吊。拆除外墙模板时，应先挂好吊钩，紧绳索，再行拆除销杆和担。吊钩应垂直模板，不得斜吊，以防碰撞相邻模板和墙体，摘钩时手不离钩，待吊钩吊起超过头部方可松手，超过障碍物以上的允许高度，才能行车或转臂。模板就位拆除
页眉内容
目录 一施工概况 (3) 二施工组织机构 (3) 三施工组织措施 (4) 四施工内容和技术措施 (4) 五安全文明生产控制措施 (7) 六附录 (10)
一、施工概况 1 1A氧化风机一级风机侧振动维持在20mm/s左右，长时间维持运行对设备损伤较大，属潜在隐患，对比#2机组氧化风机，区别在于，1A氧化风机基础地脚螺栓有振断情况，且基础槽钢与地基有间隙。目前此风机机壳运行中开裂，备件尚未到货，借此机会对其基础改善。将原槽钢基础整体破除，改为50mm厚钢板基座（具体施工图见附件）。 2..施工时间为04/08开工，整体进度控制在4/13之前完成（含养护时间） 二、施工组织机构 1.人员组织机构 1.1 专业安全管理责任人： 脱硫区：周文森土建：高翼 1.2 安全监督责任人：林惊涛 1.3 现场监工：董奎、高翼 1.4 施工作业组组长/安全负责人：殷光辉、蔡元克 1.5 施工作业组技术负责人：刘锐、郭铁军 1.6起重工一名、焊工一名、 2.监工职责 2.1.全面掌控施工安全质量、进度。 2.2..负责协调施工过程中存在的问题。 2.3.负责对乙方制定的方案及图纸进行审批。 2.4.负责检查监督乙方在施工全过程中是否能按预定的方案执行。 2.5.每日开工前对施工队伍进行安全交底并签字。 2.6.负责督促施工过程中文明生产和检查施工人员的精神状态。 2.7.监工临时不在现场时由中电投指派的监护人员全权负责现场安全文明施工。 3.施工作业组组长/安全负责人职责 3.1组长/安全人员对该项的安全措施、技术措施的编制，上报甲方；落实项目人力、工器具、材料和备件。 3.2.负责现场协调指挥该项目的安全、技术问题，遇重大问题及时汇报甲方并提出技术方案，经甲方同意后方可实施。
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 大模板施工的安全技术交底(通 用版) Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.
大模板施工的安全技术交底(通用版) 交底内容： 1.平模存放时应满足地区条件要求的自稳角，两块大模板应采取板面对板面的存放方法，长期存放模板，并将模板换成整体。大模板存放在施工楼层上，必须有可靠的防倾倒措施。不得沿外墙围边放置，并垂直于外墙存放。没有支撑或自稳角不足的大模板，要存放在专用的堆放架上，或者平堆放，不得靠在其他模板或物件上，严防下脚滑移倾倒。 2.模板起吊前，应检查吊装用绳索、卡具及每块模板上的吊环是否完整有效，并应先拆除一切临时支撑，经检查无误后方可起吊。模板起吊前，应将吊车的位置调整透当，做到稳起稳落，就位准确，禁止用人力搬动模板，严防模板大幅度摆动或碰倒其他模板。 3.筒模可用拖车整体运输，也可拆成平模用拖车水平叠放运输。
平模叠放时，垫木必须上下对齐，绑扎牢固。用拖车运输，车上严禁坐人。 4.在大模板拆装区域周围，应设置围栏，并挂明显的标志牌，禁止非作业人员入内。组装平模时，应及时用卡具或花篮螺丝将相邻模板连接好，防止倾倒。 5.全现浇结构安装外模板时，必须将悬挑担固定，位置调整准确后，方可摘钩，外模安装后，要立即穿好销杆，紧固螺栓。安装外楼板的操作人员必须挂好安全带。 6.在模板组装或拆除时，指挥、拆除和挂钩人员，必须站在安全可靠的地方方可操作，严禁人员随大模板起吊。 7.大模板必须有操作平台、上下梯道，走桥和防护栏杆等附属设施，如有损坏，应及时修理。 8.拆模起吊前，应复查穿墙销杆是否拆净，在确无遗漏且模板与墙体完全脱离后方可起吊，拆除外墙模板时，应先挂好吊钩，紧绳索，再行拆除销杆和担。吊钩应垂直模板，不得斜吊，以防碰撞相邻模板和摘钩时手不离钩，待吊钩吊起超过头部方可松手，超过
大唐华银南山风电场二期 风机基础混凝土 施 工 方 案 目录 1、编制依据--------------------------------------3
2、工程概况及特点--------------------------------3 3、施工部署--------------------------------------3 4、具体施工方法---------------------------------3 5、质量保证措施----------------------------------5 6、安全环保措施----------------------------------6 7、大体积砼温度控制计算及控制措施----------------7 8、砼运输应急措施--------------------------------10 9、安全保证措施----------------------------------10 10、现场文明施工管理-----------------------------11 1、编制依据 本工程施工图纸及施工组织设计 《混凝土结构工程施工质量验收规范》GB50204-2002 《混凝土质量控制标准》GB50164-92 《商品混凝土质量管理规程》DBJ01-6-90 《混凝土泵送施工技术规程》JGJ/T10-95
《混凝土强度检验评定标准》GBJ107-87 《砼外加剂应用技术规范》GB50119-2003 《砼膨胀剂》JC476 2.工程概况及特点 2.1工程概况 本风电场本期装机容量49.5MW，24台2000kW风力发电机组,1台1500kW风力发电机组；我单位负责其中12台2000kW风力发电机组施工，基础为钢筋混凝土结构。垫层采用C15混凝土，基础采用C30混凝土。 2.2.工程特点 1.2.1.混凝土一次性浇筑量大，混凝土浇注设备及运输设备的强度和能力以及其它有关水电保障能力，必须满足一次性整体浇注混凝土的施工要求。 1.2.2.基础结构复杂，混凝土浇注时的工作难度较大。 1.2.3.混凝土块体大，对大体积混凝土施工、保温、保湿、养护措施要求严格，确保混 凝土内外温差不超过25℃，做到有效防止混凝土出现裂缝及蜂窝麻面等质量问题。3.施工部署 3.1.总体划分 由于设备基础混凝土庞大，为保证良好的整体性，设计要求混凝土浇筑不得留施工缝。将该设备基础总体一次浇筑完成。 3.2. 混凝土供应 本工程使用的混凝土为商品混凝土,混凝土的搅拌及运输能够保证本工程一次性大方量的浇筑。 4.具体施工方法 4.1.混凝土采用汽车泵送混凝土浇注施工（根据需要来布置汽车泵的位置），浇注部位配布料管直接将混凝土送入基础模板内。混凝土浇注由深到浅，全面分层进行，每层浇注厚度为300mm。下灰时由专人指挥，均衡摊铺，保持各处沿基础全高大体均匀上升，施工从短边开始向长边推进，浇完一层再浇第二层，顺序连续浇筑到顶。不允许出现严重的高低不平现象，特别是沟道两侧要对称均匀下灰，以防止把模板位置挤偏及变形。每层厚度最大不超过500mm，分层应保证上下层结合良好，不出现实际上的施工缝。4.2.混凝土浇筑原则 3.2.1.由于基础标高，高低不一，逐层上升，再分层浇筑，每层应在已浇筑层初凝之前
模板安装安全技术交底 工程名称：德兴市聚远大桥施工单位：江西省路港工程有限公司 分项工程名称：施工部位： 交底内容： 1、进行施工现场的操作人员必须戴好安全帽，扣好帽带。操作人员严禁穿硬底鞋及有跟 鞋作业。 2、工作前应先检查使用的工具是否牢固，扳手等工具必须用绳链系挂在身上，钉上必须 放在工具袋内，以免掉落伤人。工作时要思想集中，防止钉子扎脚和空中滑落。 3、安装模板时操作人员应有可靠的落脚点，并站在安全地点进行操作，避免上下在同一 垂直面工作。操作人员要主动避让吊物，增强自我保护和相互保护的安全意识。 4、支模应按规定的作业程序进行，模板未固定前不得进行下一道工序。严禁在连接件和 支撑件上攀登上下。 5、支模时，操作人员不得站在支撑上，而应设立人板，以便操作人员站立。立人板应用 木质中板为宜，并适当绑扎固定。不得用钢模板或5㎝×10㎝的木板。 6、支模过程中，如需中途停歇，应将支模、搭头、柱头板等钉牢。拆模间歇时，应将已 活动的模板、牵杠、支撑等运走或妥善堆放，防止因踏空、扶空而坠落。 7、竖向模板和支架的支承部分，当安装在基土上时应加设垫板，且基土必须坚实并有排 水措施。对湿陷性黄土，尚须有防水措施；对冻胀性土，必须有防冻融措施。 8、模板及其支架在安装工程中，必须设置防倾覆的临时固定设施。 9、二人抬运模板时要互相配合，上下有人接应。钢模板及配件应随装拆随运送，严禁从 高空掷下。高空拆模时，应有专人指挥。地面应标出警戒区，用绳子和红白旗加以围栏，暂停人员过往。 10、模板上施工时，堆物（钢模板等）不宜过多，且不宜集中一处。 11、大模板施工时，存放大模板必须要有防倾措施。封柱子模板时，不准从顶部往下套。 12、高空作业要搭设脚手架或操作台，上、下要使用梯子、不准站在大梁底模上行走。 13、遇六级以上的大风时，应暂停室外的高空作业，雪雷雨后应先清扫施工现场，待地 面略干不滑时再恢复工作。 交底人签名接受交底 负责人签 名 交底时间年月日 作业人员签名
安全技术交底卡安-04-1-（）单位工程名称:重庆朝阳河油库改扩建工程填写:2010年月日 分部分项名称:基础模板制作、安装工程任务单编号：2010-施- 安全技术交底内容： 一、执行标准、规程、规范、法律： 1、《建筑施工安全检查标准》JGJ59-99； 2、模板工安全操作规程； 3、项目安全管理规定。 二、安全管理目标： 1、杜绝重大伤亡事故发生； 2、杜绝重大设备火灾事故； 3、轻伤频率控制在1‰； 4、达到《建筑施工安全检查标准》合格。 三、安全操作事项： 1、作业人员进场必须遵守项目部安全管理规定，佩带安全帽、工作证，危险作 业面按规定使用安全防护用品，包括安全带、安全网、绝缘鞋、绝缘手套等； 2、操作工必须严格按本工种的安全技术操作规程作业； 3、班组所使用的机械设备必须设置专人操作、管理，禁止非本机操作人员使用； 4、机操工必须严格按机械设备操作规程作业，机械设备的各种防护设施、安全 保护装置、限位装置不得任意拆除； 5、机械设备操作人员不得戴手套作业； 6、木工制作室内的刨木花、锯木面应随时清理，不得堆积，防止发生火灾事故； 7、模板作业应注意做到工完料尽场地清，特别注意清理钉有铁钉的模板及木枋， 防止钉子扎脚； 8、模板禁止盖放在未作防护的基坑、槽及洞上，防止人员踩踏； 9、禁止用木枋代替竹串片板作脚手板使用； 10、班组应设置兼职安全员一名，检查监督本班组安全生产状态，制止违规、 违章作业，有权拒绝违规违章指挥作业。 交底人签字：讲解时间：年月日 接受任务负责人签字： 检查执行情况： 安全员签字： 本卡管理办法：1.凡下达施工任务，必须填写本卡，进行安全技术交底
技术交底 编号：SD4-SWGTFD-JSJD-003-2017 工程名称广西资源县十万古田风电场工程土建施工与风机及塔筒设备安装调试 交底内容首仓混凝土浇筑技术交底（4#风机基础垫层混凝土浇筑） 主持单位工程管理部时间2017.12.04 交底人刘斌交底对象浇筑一队 接收负责人李安江参加交底人员：详见会议签到表 见签到表 交底内容 一工程概述 1.1 工程简述 广西资源县十万古田风电场位于广西资源县河口乡与车田乡境内十万古田一带，与金紫山风电场二 期工程场址相邻，地形、地貌以及风资源特性相似。场址距离距资源县约92km，距桂林市约198km。 ，北纬26°07.0′ 。十万古田风电场场址南北长约2～16km、东西宽场址中心地理坐标约为东经111°24.3′ 约5～12km，面积约27km2。 本工程共包括60台单机容量 2.5MW的风机土建施工及风机机组安装。 1.2 首仓混凝土工程简述 根据现场工程实际情况，4#风机基础首先具备施工条件，首仓混凝土为4#风机基础垫层混凝土浇筑。4#风机基础参数见表1。 4#风机基础参数表 表1 序号项目参数备注 1 吊装平台高程EL1669.00m 2 吊装平台尺寸60m×40m 3 基础中心点做标2890593.913,37441804.436 Y轴，X轴 4 风机基础底高程EL1665.70m 5 电缆沟底高程EL1664.57m 6 垫层混凝土标号C20 7 垫层混凝土尺寸φ19.2m×10cm
8 基础混凝土标号C40 9 基础地基承载力fak≥230kP 1.3 首仓混凝土主要工程量 4#风机基础垫层混凝土主要工程量 表2 序号项目名称单位工程量备注 1 C20混凝土m329.55 2 锚栓组件套 1 3 电缆埋管（12×φ150HDPE）管m 240 具体以现场发生计量 4 砂m317 电缆沟填筑 5 下锚板支撑埋件块10 二编制依据 1. 业主提供的现场条件及要求； 2. 现场风、水、电及道路交通条件等实际情况； 3. 国家现行风电场施工规范和风力发电工程验收规范、其它相关规范； 4. 施工图纸： ⑴《4#风机吊装平台施工图》（图号：45W054S-T0701-04）； ⑵《4#风机及箱变基础布置图》（图号：45W054S-T0702-04）； ⑶《风机塔架基础设计总说明》（图号：45W054S-T0501-01）； ⑷《风机塔架基础开挖图》（图号：45W054S-T0501-02）； ⑸《风机塔架基础结构图》（图号：45W054S-T0501-03）； ⑹《风机塔架基础埋管图》（图号： 45W054S-T0501-04）。 三施工布置 3.1 施工道路布置 目前，进场道路尚未施工完成，不具备通车条件。 对外交通道路利用木厂村（过车田乡）或海棠村乡村道 路及林场道路至工地现场，路面结构为土路面＋小部分 混凝土路面，路况极差，施工设备及施工材料等交通运 输困难。 海棠村至风电场约17km，材料运输车大约行驶1小 时；木厂村至风电场约36km，材料运输车大约行驶2小 时。 进入风电场，有现有林场道路接入进场道路，路况 较差。目前，4#风机支线道路已修筑完成。 图1 海棠村、木厂村至风电场交通示意图 3.2 施工供电
安全交底书 交底内容及要求:
时，应有专人指挥。并在下面标出工作区，用绳子和红白旗加以围栏，暂停人员过往。 13不得在脚手架上堆放大批模板等材料。支撑、牵杠等不得搭在门窗框和脚手架上。通路中间的斜撑、拉杆等应设在1.8m咼以上。 14支模过程中，如需中途停歇，应将支撑、搭头、柱头板等钉牢。拆模间歇时，应将已活动的模板、牵杠、支撑等运走或妥善堆放，防止因踏空、扶空而坠落。 15装拆模板时，上下应有人接应，随拆随运转，并应把活动部件固定牢靠，严禁堆放在脚手板上和抛掷； 16装拆模板时，必须采用稳固的登高工具，高度超过3.5m时，必须搭设脚手架。装拆施工时，除操作人员外，下面不得站人。 17木模板施工安全事项 (1)工作台、机械的设置，应合理稳固，工作地点和通道应畅通，材料、半成品，堆放应成堆成垛，不影响交通。 (2)操作木工机械不准戴手套，以防将手套卷进机械造成事故。 (3)木模车间内的锯屑刨花应天天清理，在车间内禁止吸烟动火，要有防火措施，安放灭火器，施工用电线路经常检查，禁止使用老化电线。 (4)采用木桁架支模应严格检查，发现严重变形，螺栓松动等应及时修复。 (5)支模应接工序进行，模板没有固定前，不得进行下道工序。禁止利用拉杆、支撑攀登上下。 (6)支设4m高以上的立柱模板，四周必须顶牢，操作时要搭设工作台，不足4m高的可使用马凳操作。 (7)支设独立梁模应设临时工作台，不得站在柱模上操作和梁底模上行走。 (8)支模中如需中间停歇，应将支撑、搭头、柱头封板等钉牢，防止因扶空、踏空而坠落造成事故。 (9)拆模前，周围应设围栏或警戒标志，重要通道应设专人看管，禁人入内。 (10)拆下的模板应及时运到指定的地点集中堆放或清理归垛，防止钉子扎脚伤人。 18木工机械安全操作事宜 1?圆锯：
安全技术交底 单位工程名称：住院楼2011年12 月28 日 分部分项名称：地下室任务单编号： （一）工现场安全规定施： 1、严禁违章指挥，违章操作，违反劳动纪律。集中精力，坚守岗位，未经专业培训不得从 事非本工种作业。 2、进入施工现场必须戴安全帽，悬（临）空作业必须系好安全带，严禁在高处向下投扔物 料。 3、严禁酒后登高作业，禁止穿高跟鞋、拖鞋、赤脚进入施工现场。 4、禁止随意拆除、挪动、各种防护装置、防护设施，安全标志、消防器材及电气设备等。（二）分部分项工程安全生产措施： 1、木工机具电缆或软电线不得接长，严禁将电线的金属丝插入插座。 2、专人配模，外人不得动用圆盘电锯。 3、严禁在同一平面立体作业，严禁在连接件、支撑件上攀登上下。 4、拆除模板应将钉子起掉，以防扎脚伤人。 5、模板随支随固定，防止倒塌伤人。 6、严禁从高处向下抛物料，搬运时稳拿轻放。 7、2m以上施工时设置安全防护措施。 8、地上码放模板高度不超过，架子上码放模板不得超过3层。 9、运输模板、钢管、扣件等辅材时必须绑扎牢固，保持平衡。2人抬模时，要互相配合。 10、配合塔吊作业时，必须服从信号工统一指挥，与塔吊司机协调配合，模板就位后，必须立即采取撑、拉等措施，固定牢靠方可脱钩。 11、混凝土达到拆模强度后，方可拆模。 12、模板拆除后立即清理现场，堆放到指地点并对模板进行清理，码放整齐以备下次应用。 13、所有施工人员必须服从项目管理，严禁打架斗殴，辱骂施工管理人员，违者处以100~2000元经济处罚，情节严重者交由司法部门进行处理。 交底人：贠联丰接任务人：安全员： 本卡管理办法：1、凡下达施工任务，必须填写本书，进行安全技术交底。 2、本卡填写一式三份，一工长留存，二附任务单，三交安全员。 地址：后宰门51号（市建委大院） 营业部电话：7454147 西安市建筑工程质量安全监督站监制
模板拆除安全技术交底 工程名称施工单位 分项工程名称施工部位 交底内容： 1.侧模，在混凝土强度能保证其表面及棱角不因拆除模板而受损坏后，方可拆除。 2.底模，应在同一部位同条件养护的混凝土试块强度达到要求时方可拆除(见表1)。 表1 现浇结构拆模时所需混凝土强度 结构类型结构跨度(m)按设计的混凝土强度标准值的百分率计(%) 板 ≤250＞2，≤875＞8100 梁、拱、壳≤875＞8100 悬臂构件≤275＞2100 注：本表中"设计的混凝土强度标准值"系指与设计混凝土强度等级相应的混凝土立方体抗压强度标准值。 3.拆除高度在5m以上的模板时，应搭脚手架，并设防护栏杆，防止上下在同一垂直面操作。 4.模板支撑拆除前，混凝土强度必须达到设计要求，并经申报批准后，才能进行。拆除模板一般用长撬棒，人不许站在正在拆除的模板上。在拆除楼板模板时，要注意整块模板掉下，尤其是用定型模板做平台模板时，更要注意，防止模板突然全部掉落伤人。 5.拆模时必须设置警戒区域，并派人监护。拆模必须拆除干净彻底，不得保留有悬空模板。拆下的模板要及时清理，堆放整齐。高处拆下的模板及支撑应用垂直升降设备运至地面，不得乱抛乱扔。 6.拆模时，临时脚手架必须牢固，不得用拆下的模板做脚手板。 7.脚手板搁置必须牢固平整，不得有空头板，以防踏空坠落。 8.拆除的钢模作平台底模时，不得一次将顶撑全部拆除，应分批拆下顶撑，然后按顺序拆下搁栅、底模，以免发生钢模在自重荷载下一次性大面积脱落。 9.预应力混凝土结构构件模板的拆除，除应符合规范GB50204-92第2.4.1条或2.4.2条的规定外，侧模 应在预应力张拉前拆除；底模应在结构构件建立预应力后拆除。 10.已拆除模板及其支架的结构，在混凝土强度符合设计混凝土强度等级的要求后，方可承受全部使用 荷载；当施工荷载所产生的效应比使用荷载的效应更为不利时，必须经过核算，加设临时支撑。 11.预制构件模板拆除时的混凝土强度，应符合设计要求；当设计无具体要求时，应符合下列规定： 1)侧模，在混凝土强度能保证构件不变形、棱角完整时，方可拆除；
安全技术交底表 表AQ-C11-1编号 工程名称 施工单位交底部位工种普工 交底内容： 1．工人进入施工现场必须经过三级安全教育，教育合格后方可进行操作。 2．操作时应穿戴防护手套、防护鞋、安全帽等安全防护用品。 3．应根据施工现场总平面图，确定模板堆放区、配件堆放区及模板周转用地等。 4．堆放场地应平整坚实、排水流畅，场地采用C20混凝土10cm厚，上铺一层石子夯实，2%的坡度向排水沟方向找坡，堆放区四周挖排水沟。 5．人员的安排，现场设专职人员、专业施工班组负责大模板的施工，要求熟悉模板平面图及模板设计方案，熟悉大模板的施工安全规定。 6．模板卸车后重叠码放高度不超过10块，相邻码放区之间要留出通道，便于模板配件的安装，底层模板离地面10cm。 7．模板堆放采取两块板面相对方式，也可采取临时拉结措施，以防模板倾倒，模板应用方木垫高，后支腿地角绳栓按要求调整平整且稳固。 8．存放大模板应随时将自稳角调好，使自稳角度成70—80度，下部座垫通长木方，面对面放置，防止倾倒；大模板存放必须将地脚螺栓提上来，长期存放的模板，应用拉杆连接绑牢。没有腿及单腿的大模板，必须存放在专用的模板插放架内，不得靠在其它模板或构件上。 9．模块起吊前，应将吊车位置调整适当，作到稳起稳落，就位准确，禁止人力搬落大模板，严禁模板大幅度摆动或碰到其它物体，操作平台上禁止存放任何物体。 10.配件安装后，模板吊离码放区，对于安装支撑的模板，可将模板吊至使用部位附近堆放，开始清理板 面及刷脱模剂，井筒及窄井等位置的模板，无法安装支撑，现场搭设钢管架，竖向插在钢管架内。11. 模板起吊过程中，落钩应缓慢升降，禁止一次起吊两块或两块以上大模，风力超过4级及大雨雪天气， 应停止吊装作业 12. 吊运模板应系牢绳、卡，必须采用自锁卡环，防止脱钩，零散材料应绑好或装入专用吊笼内起 吊，塔吊司机、信号工、装卸工要协调好，严格执行塔吊吊运“十不准”的规定，严禁冒险违章作业，操作人员严禁随模板起落，吊运模板时下方严禁站人。 针对性交底：1.堆放场地应平整坚实、排水流畅，场地采用2:8灰土15cm厚: 上铺一层石子夯实，2%的坡度向排水沟方向找坡，堆放区四周挖排水沟。 2. 人员的安排，现场设专职人员、专业施工班组负责大模板的施工，要求熟悉模板平面图及模板设计方案，熟悉大模板的施工安全规定。 交底人签名职务交底时间 接 受 交 底 人 签 字 注：1、项目对操作人员进行安全技术交底时填写此表；2、签名处不够时，应将签到表附后。
编号 : 工程名称乌拉特中旗巴音杭盖风电一期工程交底日期年月日施工单位神华国能山东建设集团有限公司工种钢筋工班组 交底内容： 风机基础钢筋工程 一、钢筋贮存 1．钢筋必须按不同的等级、规格与不同生产厂家分批验收、分批堆存，不得混杂，并应立 牌标识。 2．钢筋在运输、储存过程中，要避免锈蚀和污染。宜堆放在仓库（棚）内，若露天堆放时， 应用木料垫高并加遮盖。 二、钢筋加工 1．钢筋的表面应洁净，进场钢筋应按要求进行力学试验和焊接试验，合格后方可使用。使 用前应将表面油渍、漆皮、鳞锈等清除干净。 2．钢筋应平直，无局部弯折，成盘的钢筋和弯曲的钢筋均应调直。 （ 1）将盘筋套在转架上（转架应转动灵活，距地锚要有20m以上距离）。 （2）将转架上盘筋的一端拉至地锚固定，并从转架处将钢筋剪断。 （3）将剪断的钢筋与拉直设备（卷扬机或行走机械）连接固定。 （4）靠拉直设备与地锚的距离增大将钢筋拉直，拉伸时连接要牢靠，速度要缓慢、均匀。 （5）φ 14 以上的Ⅰ级钢筋或螺纹钢筋的局部调直，可在工作台上用铁锤敲打整形调直。 （6）将已调直的钢筋运至加工厂，对照责任施工员下发的钢筋表，按所需长度根数下料，进 行加工制作。 三、钢筋制作 1．按下发的钢筋表下料（依据钢筋图表中钢筋的种类、长度、形式、数量）。 2．利用钢筋弯曲机进行制作，也可在加工平台人工制作。 3．钢筋一定要冷弯，严禁加热后弯曲。 4．钢筋的弯制和末端的弯钩应符合设计和规范要求（圆钢弯钩的内径大于 2.5d，平直部分
编号 : 工程名称乌拉特中旗巴音杭盖风电一期工程交底日期年月日施工单位神华国能山东建设集团有限公司工种钢筋工班组 的长度大于 5 倍的钢筋直径。螺纹钢采用90 度弯钩）。 5、制作钢筋长于原料需要焊接时，在制作过程中要注意钢筋焊接头的分散布置，还应避开 钢筋起弯点（大于10 倍钢筋直径）和钢筋最大弯距处。 6、将制作好的钢筋运至成品料堆放场分类堆放整齐，并挂牌标识。 四、钢筋绑扎 1、基础钢筋绑扎。 2、在垫层强度达到要求后，在垫层上弹出底板钢筋分布线。 3、依据分布线，绑扎钢筋并确定底板钢筋位置、间距及长度符合要求。 4、在钢筋下部垫好砂浆垫块，以满足混凝土保护层厚度。 5、对≥Φ 22 的钢筋采用直螺纹连接，连接时保证钢筋的轴线同心。 6、主筋接头数量和位置均要符合施工及验收规范要求。 7、直螺纹钢筋接头 工艺流程： 钢筋下料→钢筋套丝→接头单体试件试验→钢筋连接→质量检查 钢筋下料可用钢筋切断机或砂轮锯，不得用气割下料。钢筋下料时，要求钢筋端面与钢筋轴线垂 直，端头不得弯曲、不得出现马蹄形。 钢筋套丝：直螺纹丝扣完整牙数不得小于规定值。 质量检查：在钢筋连接生产中，操作工人应认真逐个检查接头的外观质量，外露丝扣不得超过1 个完整扣。如发现外露丝扣超过 1 个完整扣，应重拧或查找原因及时消除。不能消除时，应报告有关技 术人员作出处理。 专职质量检查人员要抽查接头的外观质量，并用力矩扳手抽检接头的拧紧力矩，发现不合格时应 及时处理。 五、成品保护

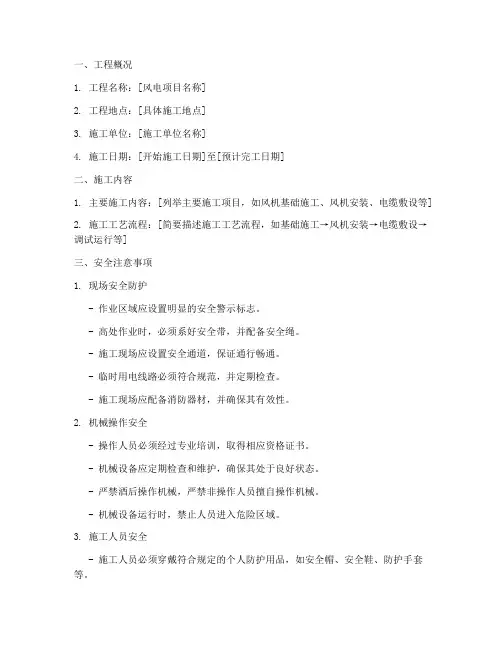

风机、箱变基础施工技术/安全交底 [2007年4月18日] 一、风机基础概述 1、±0.000m为风力发电机所在位置的自然地坪。基础方向根据主风向确定。 2、本工程所使用的60台风机为浙江运达风力发电工程有限公司生产。 3、风机中心孔位点的标高及定位见风能专业的风机布置图。 4、基础一步直径15.2m，高度2m；二步直径5m，高度1.1m；基础出自然地坪300mm，基础深度-3.1m；垫层100mm，直径15.4m。基础周围自然地坪用20mm 厚水泥砂浆硬化，尺寸为基础边外扩1500mm。 5、地基持力层为粉砂、粉质粘土层，地基承载力特征值fak=250KPa，基地开挖后组织建设单位、监理单位、设计单位验槽，合格后方可进行下道工序。 6、材料：钢筋HRB400，复检合格；砂、碎石、水泥，复检合格后上报监理审批使用。基础混凝土：C35，垫层C15，混凝土保护层厚度50mm；每个基础浇筑时，C35留设3组标养试块，1组同条件试块，1组600度天试块。垫层C15留设1组标养试块。 7、基坑回填要求素土回填，分层夯实300mm夯一次，压实系数不小于0.95。每300mm夯实后取用环刀取两个点，送试验室，每个基础取点22个。 8、要求做好材料跟踪台帐及质量检验评定表，及时报送监理审批。每道工序转序时提前24小时通知监理检验。 9、本基础为大体积混凝土，施工时严格按《混凝土结构工程施工质量验收规范》实施。 10、镀锌钢条型号-30*3.5，布置在基础垫层上300mm处，分外接地环和内接地环，用三根接地条平均三个方向从内接地环向基础外引出，引出基础外 1.5m，与长200的镀锌钢条焊接，内接地环向上引出3根与基础法兰连接。基础接地镀锌钢条和基础法兰连接处，焊接前先局部清理，待焊接后再涂漆，并将多余连铁切除。预埋PVC波纹管5根直径150mm，一端伸出基础环，另端从一步基础外1m。
