常青花园车量段与综合工程QG/SJG021
室内给水塑料管道施工
作业指导书
上海市第四建筑有限公司科技部
页脚内容1
常青花园车量段与综合工程
页脚内容1室内给水塑料管道施工工艺
1主要内容与适用范围
1.1本规程规定了室内给水塑料管道施工工艺的各项要求。
1.2本规程适用于工业与民用建筑物内，室内给水塑料管道工程的安装施工。
2引用标准
2.1《建筑给水排水及采暖工程施工质量验收规范》GB50242－2002
2.2《国家施工标准手册》S1，S2，S3
3主要技术要求
3.1材料要求
3.1.1对进场材料进行质量验收，凡损坏、严重锈蚀的材料一律不可使用于工程。
3.1.2对用于工程的材料均应有产品质保书或合格证，对特殊产品应有技术文件。
3.1.3材料进场应按施工阶段分批进料。规格、型号、数

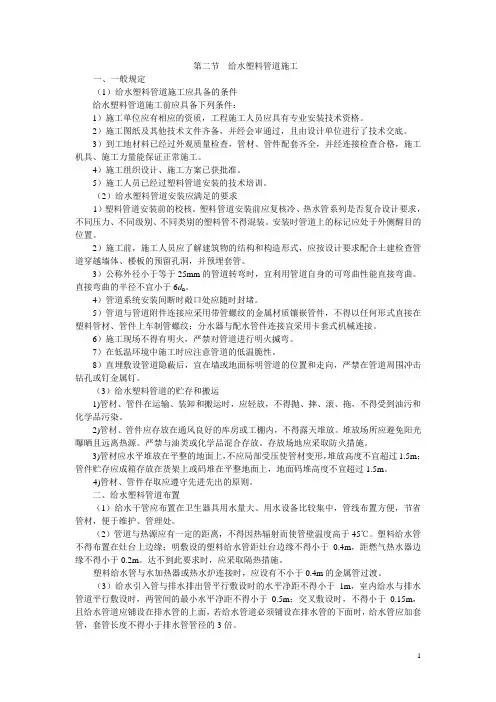

塑料管安装施工工 艺
第六节、塑料管安装施工工艺 一、一般规定 1、管道在安装施工前，应具下列条件： a 施了图纸及其它技术文件齐全，且已进行图纸技术交底，满足施工要求； b 施工方案、施工技术、材料机具供应等能保证正常施工； c 施了人员应经过建筑给水聚丙烯管道安装的技术培训。 2、提供的管材和管件应符合设计规定，并附有产品说明书和质量合格证书。 3、不得使用有损坏迹象的材料。如发现管道质量有异常，应在使用前进行技术鉴定或复检。 4、管道系统安装过程中的开口处应及时封堵。 5、施工安装时应复核冷、热水管压力等级和使用场合。管道标记应面向外侧，处于显眼位置。 二、管道敷设安装要点 1、管道嵌墙暗敷时，宜配合土建预留凹槽，其尺寸设计无规定时，嵌墙暗管墙槽尺寸的深度为De 十20mm，宽度为De＋40～60mm。凹悄表面必须平整，不得有尖角等突出物，管道试压合格后，墙槽用M7．5 级水泥砂浆填补密实。 2、管道暗敷在地坪面层内，应按设计图纸位置进行。如现场施工有更改，应有图示记录。 3、管道安装时，不得有轴向扭曲，穿墙或楼板时，不宜强制校正。给
水聚丙烯管与其它金属管道平行敷设时应有一定的保护距离，净距离下宜小于 100mm，且聚丙烯管宜安装在金属管道的内侧。 4、室内明装管道，宜在土建粉饰完毕后进行，安装前应配合土建正确预留孔洞或顶理套管。 5、管道穿越楼板时，应设置钢套管，套管高出地面50mm，并有防水措施。管道穿越屋面时，应采取严格的防水措施。穿越前端应设固定支架。 6、热水管道穿墙壁时，应配合土建设置钢套管，冷水管穿墙时，可预留洞，洞口尺寸较外径大 50mm。 7、直埋在地坪面层以及墙体内的管道，应在封蔽前做好试压和隐蔽工程的验收记录工作。 8、建筑物理地引入管和室内埋地管敷设要求如下： a．室内地坪士0.00 以下管道铺设宜分两阶段进行。先进行地坪士0．00 以下至基础墙外壁段的铺设；侍土建施工结束后，再进行户外连接管的铺设； b．室内地坪以下管道铺设应在上建工程回填土夯实以后，重新开挖进行。严禁在回填土之前或未经夯实的土层中铺设； c．铺设管道的沟底应平整，不得有突出的尖硬物体。土壤的颗粒径不宜大于 12mm，必要时对铺 100mm 厚的砂垫层。 d．埋地管道回填时，管周回填土不得夹杂尖硬物自接与管壁接触。应先用砂土或颗粒径不大于12mm 的土壤回填至管顶上侧300mrn 处，经夯实后方可回填原土。室内埋地管道的埋置深度不宜小于 300㎜；

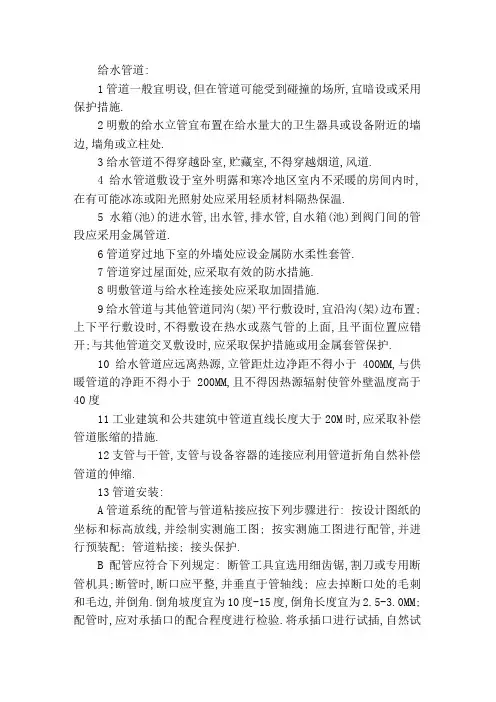

室内给水管道及配件安装施工方案 一、材料质量要求 （1）各种给水管材、管件、阀门等必须符合设计要求，具有产品合格证，并具有饮用水卫生许可证。 （2）给水钢塑管及管件应符合设计要求，管材和管件内外壁应光滑、平整；管材轴向不得有扭曲或弯曲，其直线度偏差应小于1％；管材端口必须垂直于轴线，且平整；管材和管件的壁厚偏差应满足相应的技术要求。 （3）阀门安装前，应作强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10％，且不少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。试验时应符合以下规定：阀门的强度压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。 二、主要机具设备 ⒈机械：套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。 ⒉工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、揻弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀等。 ⒊其他：水平尺、线坠、钢卷尺、小线、压力表等。 三、作业条件 ⒈管道穿墙楼板处已预留管洞或预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。 ⒉明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托、吊、卡件均已安装牢固，位
置正确。 ⒊立管安装宜在主体结构完成后进行。每层均应有明确的标高线。暗装竖井管道，应把竖井内的模板及杂物清理干净，并有防坠落的安全措施。 ⒋暗装的给水支管应在隔间墙体砌筑完毕，墙面未装修前进行安装，安装前有关管道穿墙的孔洞或管槽已预留好或凿修好。 四、施工方法 （1）给水管道安装工艺流程：准备工作→管道预制加工→支管安装→立管安装→干管安装→管道试压→管道消毒→管道冲洗。 （2）预制加工时，按设计图纸画出管道的分路、管径、预留管口和阀门位置等施工草图，在现场安装的结构位置上做好标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸进行预制加工。预制加工的配件应经检查合格后方能使用。 （3）支管安装时，将预制好的支管从立管甩口处依次逐段进行安装。若为暗装，应确定支管安装高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平、找正定位后用勾钉固定。若为明装，应根据管道长度适当加好临时固定卡，待核定不同卫生器具的给水预留口高度和位置，找平找正后埋设好支管管卡，并上好临时封堵。 （4）立管安装时，应自上而下统一吊通线，均匀固定好管卡，由下到上按顺序进行安装，并复核预留甩口的高度，方向是否正确。立管上阀门安装朝向要合理，便于操作和维修，支管留口要装临时封堵。安装完毕后用线坠吊直找平，最终调整固定管卡，配合土建封堵楼板管洞。 （5）干管安装时，一般从总进水口开始操作，总进水口端头需加装好临时堵板以备试压用。管道安装前要清扫管膛，安装时要找平
**工程安全管理技术文件 版本：** 编号：** **工程 厂区给排水管道施工方案 编制：年月日审核：年月日批准：年月日 **公司
目录 一、工程概述 (2) 二、编制依据和施工验收规范 (2) 三、施工方案 (2) 3.1给排水管安装道技术要求 (2) 3.2管道定位 (3) 3.3管道检验............................................ 错误！未定义书签。 3.4铸铁管道安装注意事项 (3) 3.5管道支墩 (4) 3.6检查井 (4) 3.7克拉管管道安装注意事项 (4) 3.8室外排水管道安装技术要求 (4) 3.9埋地管管沟开挖 (5) 3.10管道附件安装 (6) 3.11室外消防管道安装 (7) 3.12管道焊接施工 (7) 3.13管道安装其他方面的要求 (8) 四、管道试压方法及要求 (8) 五、管道吹扫与清洗 (9) 六、主要投入机具人员计划 (9) 七、保证安全技术措施 (10) 1、施工作业安全技术措施 (10) 2、施工用电安全技术措施................................ 错误！未定义书签。 3、施工机具安全技术措施................................ 错误！未定义书签。 4、施工脚手架安全技术措施 (12) 5、施工消防安全技术措施 (12) 6、施工安全标示和安全防护技术措施 (12) 九、施工计划............................................................ 12-15
一、工程概述 1.1 工程名称： **工程 建设单位：**公司 设计单位：**公司 监理单位：**公司 施工单位：**公司 建设地点：** 1.2 施工范围包括：厂区给排水管道制作与安装、车间给排水管道制作与安装。 管道安装完毕应进行系统严密性试验或灌水试验。给排水管道工程有埋地管道、明装管道。包括：消防给水系统，生活给水系统，生产给水系统，自喷系统、中水系统、污水系统，雨水系统；厂区消防给水管材质为Q235镀锌螺旋焊管，厂区生活水管道、生产水管道、自喷管道为球墨铸铁管，中水管道材质为镀锌钢管，雨水管道材质采用波纹管，污水管道材质采用克拉管。 1.3 本工程施工特点： 工期较紧，工程量大。为保证工程顺利，施工过程中总承包方与业主、监理、设计单位之间的相互协调至关重要，对工程施工中存在的问题及图纸问题应及时解决、处理。 路口处管子较多，管道交错复杂。施工期间施工道路不进行全封闭施工。 二、编制依据和施工验收规范 GB50235-2010《工业金属管道工程施工及验收规范》； GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》 GB50242-2002《建筑给排水及采暖工程施工质量验收规范》； GB50268-2008《给水排水管道工程施工及验收规范》； GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》 GB985-88《手工电弧焊接接头的基本形式与尺寸》 JGJ59-2011《建筑施工安全检查标准》 厦门华旸建筑工程设计有限公司设计的施工图纸； 三、施工方案 3.1给排水管道安装技术要求 1、主要施工内容 本工程室外给排水管道主要为埋地管道，所有阀门位置砌筑圆形阀门井，收口内径0.7米。管材及连接方式如下：厂区生活水管道、生产水管道、自喷管道为铸铁管，橡胶圈连
第一节室外给排水施工 1.1工程简介 中航广场室外给排水包括下列系统：污水排水系统、雨水排水系统、绿化灌溉给水系统、临时雨水排水系统、临时污水排水系统共计五个系统，主要包括了各种管沟的开挖，管道基础的制作，HDPE管及UPVC管的安装，各种阀门井、检查井、隔油池等的制作。 1.3施工要求 2.3.1管材及接口 A、室外市政给水管道接至储水池的管道，室外消防环网管、室内环网管和水泵加压供水管道均采用球墨铸铁给水管，管内壁衬水泥砂浆。 （1）埋地管道采用压力承口橡胶密封圈接口，地上管道采用整体铸造法兰或丝扣接口。 （2）室外绿化灌溉给水管： 采用给水硬聚氯乙烯塑料管（PVC-U），原厂配套溶剂胶水粘接。 （3）室外污水、雨水管： d≤100mm采用排水硬聚氯乙烯塑料管（PVC-U），原厂配套溶剂胶水粘接。 d≥150mm采用（HDPE）高密度排水聚乙烯缠绕增强管，电热熔管件连接。 （4）阀门：DN≤50mm时采用铜截止阀，DN>50mm时给水管和消防水管采用闸阀，公称压力为1.0MPa。 1.3.2管道敷设：
A、各种管道在施工前，应对城市接管点的阀门井，污水检查井和雨水检查井的标高和管径进行实测复测，如与施工图标高不一致，应通知设计院进行管道高程调整后，方可施工。 B、给水管： （1）给水管转弯处利用组合弯头，弯曲管道等管件不能完成转弯角度要求时，可在直线段利用管道承插口偏转进行调整，但承插口的最大编撰角不得大于1°，以保证接口的严密性。 （2）当给水管与污水管、雨水管相交差时，应敷设在污水管、雨水管的上面，并满足最小净距的要求。 C、排水管： （1）排水管的敷设不得出现无坡，倒坡现象。 （2）两检查井之间的管段的坡度应一致，如有困难时，后段坡度不应小于前段管道坡度。 （3）派水管道转弯和交汇处，应保证水流转角等于和大于90°，但当管径小于等于300mm，且跌水高度大于0.30m时，可不受此限。 1.3.3管道基础： A、给水管道： （1）如为未经扰动的原状土层，则天然地基进行夯实。 （2）如为回填土层，则在回填地段做300mm厚灰土垫层。 （3）如为岩石或多石层，则在岩石或多石地段做150mm厚砂石垫层。 （4）如为软泥土则应更换土壤或每2.5-3.0m做混凝土枕基。 B、排水管道： （1）管道可直接敷设在经过夯实的原状土上，或开槽后经回填处理密实的地基上。 （2）管道宜采用土弧基础，基础垫层与槽底同宽。 （3）一般土质：沟底铺厚度100mm左右的中粗砂基础。 （4）土质较差：沟底铺厚度200mm以上的中粗砂基础。. （5）软土地基：先对地基进行加固，再铺中粗砂基础。 C、施工要求： （1）管道基础应坐落在良好原状土层上，如为刚性接口，其地基承载力特征值fak不得低于80KPa；如为柔性接口，其地基承载力特征值fak不得低于60KPa，否则应进行地基处理。 （2）如采用机械开挖管道沟槽时，应保留0.20m厚的不开挖土层，该土层用人工清槽，不得超挖，如若超挖，应进行地基处理。 （3）砂石基础的压实系数，按国标的04S516要求施工，回填土密实度按<给水排水管道工程施工及验收规范>GB50268-97规定施工。 （4）地基土被扰动，应采取如下处理措施： ①扰动150mm以内，可原状土夯实，压实系数≥0.95。 ②扰动150mm以上，可用3：7灰土，卵石，碎石，毛石等填充夯实，压实系数≥0.95。 2.3.4管道防腐： 球墨铸铁给水管：无防腐处理或防腐破坏时，则外壁刷冷底子油一道，石油沥青二道。 A、阀门井和检查井 （1）排水管埋深小于1.0m，且管径≤400mm时，采用Φ700mm砖砌直筒型检查井。 （2）单侧或双侧有接入管：管径≤600mm时，采用Φ1000mm砖砌检查井。 （3）跌落井采用竖管式砖砌收口式跌水井。 （4）给水阀门套筒采用钢筋混凝土予制。 （5）各种阀门井，检查井等均按有防地下水型进行施工。 B、管道回填土： （1）管顶上部500mm以内，不得回填块石，碎砖和冻土块；500mm以上不得集中回填块石，碎砖和冻土块。 （2）机械回填土时，回填用的机械不得在沟槽上行走。

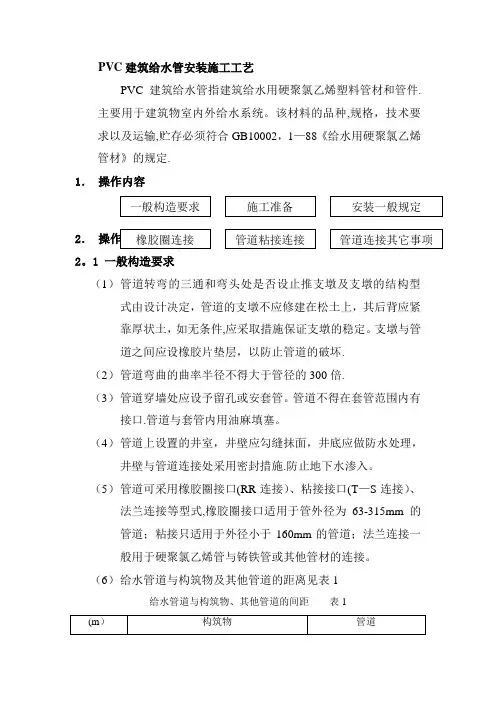

第六节、塑料管安装施工工艺 一、一般规定 1、管道在安装施工前，应具下列条件： a 施了图纸及其它技术文件齐全，且已进行图纸技术交底，满足施工要求； b 施工方案、施工技术、材料机具供应等能保证正常施工； c 施了人员应经过建筑给水聚丙烯管道安装的技术培训。 2、提供的管材和管件应符合设计规定，并附有产品说明书和质量合格证书。 3、不得使用有损坏迹象的材料。如发现管道质量有异常，应在使用前进行技术鉴定或复检。 4、管道系统安装过程中的开口处应及时封堵。 5、施工安装时应复核冷、热水管压力等级和使用场合。管道标记应面向外侧，处于显眼位置。 二、管道敷设安装要点 1、管道嵌墙暗敷时，宜配合土建预留凹槽，其尺寸设计无规定时，嵌墙暗管墙槽尺寸的深度为 De 十 20mm，宽度为De＋40～60mm。凹悄表面必须平整，不得有尖角等突出物，管道试压合格后，墙槽用 M7．5 级水泥砂浆填补密实。 2、管道暗敷在地坪面层，应按设计图纸位置进行。如现场施工有更改，应有图示记录。 3、管道安装时，不得有轴向扭曲，穿墙或楼板时，不宜强制校正。给水聚丙烯管与其它金属管道平行敷设时应有一定的保护距离，净距离下宜小于 100mm，且聚丙烯管宜安装在金属管道的侧。 4、室明装管道，宜在土建粉饰完毕后进行，安装前应配合土建正确预留孔洞或顶理套管。
5、管道穿越楼板时，应设置钢套管，套管高出地面 50mm，并有防水措施。管道穿越屋面时，应采取严格的防水措施。穿越前端应设固定支架。 6、热水管道穿墙壁时，应配合土建设置钢套管，冷水管穿墙时，可预留洞，洞口尺寸较外径大 50mm。 7、直埋在地坪面层以及墙体的管道，应在封蔽前做好试压和隐蔽工程的验收记录工作。 8、建筑物理地引入管和室埋地管敷设要求如下： a．室地坪士 0.00 以下管道铺设宜分两阶段进行。先进行地坪士 0．00 以下至基础墙外壁段的铺设；侍土建施工结束后，再进行户外连接管的铺设； b．室地坪以下管道铺设应在上建工程回填土夯实以后，重新开挖进行。严禁在回填土之前或未经夯实的土层中铺设； c．铺设管道的沟底应平整，不得有突出的尖硬物体。土壤的颗粒径不宜大于 12mm，必要时对铺 100mm 厚的砂垫层。 d．埋地管道回填时，管周回填土不得夹杂尖硬物自接与管壁接触。应先用砂土或颗粒径不大于 12mm 的土壤回填至管顶上侧 300mrn 处，经夯实后方可回填原土。室埋地管道的埋置深度不宜小于 300㎜； e．管道出地坪处应设置护管，其高度应高出地评 100㎜； f．管道在穿基础墙时，应设置金属套管。套管与基础墙预留孔上方的净空高度，设计无要求时不应小于 100mm； g．管道在穿越街坊道路，覆土厚度小于 700mm 时，应采取严格的保护措施。 三、管道连接要点 1、同种材质的给水聚丙烯管及管配件之间，安装应采用热熔连接，安装应使用专用热熔工具。暗敷墙体、地坪面的管道不得采用丝扣或法兰连接。
目录 一、编制依据111 二、工程概况111 三、工期333 四、人员与机械333 五、施工准备444 六、室内给排水工程施工工艺和方法555 1、主要施工方案和技术措施555 （1）给排水工程拆除与恢复555 （2）给排水管道拆除与安装666 2、洁具和卫生器具的拆除与安装999（1）安装的工艺流程999 （2）施工要点999 （3）洗涤盆安装999 （4）坐便器安装101010 （5）洗脸盆安装101010 3、给排水系统调试111111 七、室内给排水工程质量保证措施141414 1、质量保证措施141414 2、套管的安装141414 3、管道、阀门安装质量保证措施141414 八、安全保障措施151515
九、注意事项171717
一、编制依据 1、施工图 （1）北京市海淀区老旧小区抗震节能综合改造施工图纸。 （2）《建筑给水排水设计规范》（GB50015—2003）（2009年版）； （3）《建筑排水硬聚乙烯管道工程技术规程》（CJJ/T29—98）；（4）《高层民用建筑设计防火规范》（GB50045—95）（2005年版） （5）《建筑给水排水及采暖工程施工质量验收规范》（GB50242—2002）。 （6）《节水型生活用水器具》CJ164-2002 （7）国家现行的有关标准、规范、建筑质量管理条例。 二、工程概况 本工程此次改造涉及到25个小区建筑面积为289719.98ｍ2，小区名称是：海淀昌运宫9#院、海淀北洼路7#院、增光路40#院、二里沟中街44#院、北洼路46#院、北洼路50#院、永定路 1#院、田村路48#院、北蜂窝路15#、永定路127#、阜成路北甲 9#楼、羊坊店村北5#楼、羊坊店东路西小区、小马厂建安宿舍、车公庄西路16#院、万寿寺北里小区、三虎桥南路17#院、永定路15#楼、阜成路北小区、金沟河15、17#院、翠微路南里小区、甘家口丁楼、西三环北路105#院、西三环北路105#院12、13#楼、复兴路32#院等。
给排水管道施工方案 施工单位： 审批： 审核： 编制：
目录 一、编制说明 二、编制依据 三、施工程序 四、施工准备 五、施工技术及质量要求 六、安全技术措施 七、劳动力配置计划 八、主要工、机具计划和手段用料计划 九、检验、测量器具配备表
一、编制说明 1、*******有限公司5万吨/年丁苯橡胶有各类给排主水管线约7734米，分别为新鲜水管线、生产给水管线；低压消防给排水管线；达标外排污水管线；高压消防水管线；循环给水管线；循环回水管线；生活污水管线；雨水、净下水管线；事故污水及初期雨水管。其中管材最大管径为DN1000mm，最小管径为DN15mm。为确保施工质量，特编制此施工方案。 2、全厂给排水管道管材一览表：
3、施工中要加强管理，严格控制每一道质量控制点，上一道质量控制点自检与监理共检不合格时，不允许进入下一道质量控制点的安装。 ①材料验收；②定位放线；③管道基础及筑井施工；④管道安装及组对；⑤管道焊接；⑥管道防腐；⑦管道试压；⑧管道隐蔽； ⑨中间交接。 二、编制依据 (1) 《给水排水管道工程施工及验收规范》GB50268-97 (2) 《建筑给水排水设计规范》GBJ16-87 (3) 《钢质管道聚乙烯胶粘带防腐层技术标准》SY/T0414-98 (4) 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 (5) 《*******有限公司5万吨/年丁苯橡胶工程招标文件》
(6) 全厂给排水施工图纸（中国天辰工程有限公司） 三、施工程序 1、地下管道施工程序 四、施工准备 1、施工技术准备 1.1参加由建设单位组织的四方（设计单位，建设单位，监理单位，施工单位）图纸会审，并做好记录。 1.2编制并报审施工方案，施工前对施工人员进行详细的技术交底。 1.3组织施工人员认真熟悉图纸，施工方案，技术资料，安全技
给水排水管道工程施工方案 一、工程概况 本工程座落于张江高科技园区，主体工程建筑总面积约为14.8万平方米，总造价3.94亿人民币。给水排水管道工程属泰隆半导体厂房及办公楼工程之安装工程。该项目分为A、B、C三区，三区各设地下一层，A、C区生产厂房地上为四层，B区办公楼地上六层。 本工程由机械工业部第七设计研究院（上海分院）和中国电子工程设计院（上海分院）共同设计。A、C区地下车库和B区办公楼由机械工业部第七设计研究院（上海分院）设计，A、C区生产厂房及地下室设备房部分由中国电子工程设计院（上海分院）设计。 办公楼东侧设有2个2000m2的生产、消防蓄水池，其中储存1000m2消防水。 给水系统：民生水由B区地下室民生水泵加压至B区屋顶民生水箱后，再由水箱供给A、B、C三区给水系统。热水及纯水饮用水由A 区站房供给A、B、C三区。卫生间冲洗水由B区地下室回收水加压泵加压至B 区屋顶回收水箱后，再由水箱供给A、B、C三区。回收水由空调冷凝回水和纯水制备过程中的浓缩水组成。 室内生活排水：B区坐便器及小便器为一个系统，其他洗涤排水为一个系统，整个排水系统设有环形通气管及专用通气管。A区各生活排水系统经立管在地下室汇合再排出。 二、编制依据
1、机械工业部第七设计研究院（上海分院）给水排水及消防图NJ.15.40001.SD1.0～NJ.15.40001.SD1.58未作废图，A、B版图及相关工程变更通知单、核定单； 2、中国电子工程设计院（上海分院）给水排水专业图施74—A 版图及相关工程变更通知单、核定单； 3、《建筑给水排水及采暖工程施工质量验收规范》（GB50242—2002）、《建筑排水硬聚氯乙烯管道工程技术规程》（CJJ/T29—98）、《建筑给水管硬聚氯乙烯（PVC—U）管道设计与施工验收规程》（CECS41：92）、《给水排水管道工程施工及验收规范》（GB50268—97）、国家颁布的其他相关规范、标准及市政有关部门的各项要求。 三、施工准备 （一）材料设备 1、材料进场，首先要检查采用的材料是否符合质量要求，有否出厂合格证明书或质量证明文件。并应符合给水排水系统的相关技术质量要求； 2、材料搬运及堆放 1）搬运管材和管件时，应小心轻放，避免油污。严禁剧烈撞击、与尖锐物品碰触、抛摔拖滚； 2）管材和管件存放在通风良好、温度适宜的库房或简易棚内，不得露天存放；距离热源不大于1m； 3）胶粘剂和清洁剂的存放处应阴凉干燥，安全可靠，严禁明火； 4）管材应水平堆放在平整的地上，应避免弯曲管材，堆置高度
塑料排水管道安装施工工艺 据标准： 《建筑工程施工质量验收统一标准》 GB50300-2001 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002 1、范围 本工艺标准适用于民用及一般工业建筑室内生活排水、雨水及有酸碱性的排水管道安装工程。 2、施工准备 2.1材料要求： 2.1.1管材为硬质聚氯乙烯（UPVC）。所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相适宜，并有产品合格证及说明书。 2.1.2管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠度不大于1%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。 2.1.3其它材料：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等。 2.2主要机具： 2.2.1手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、水平尺、套丝板、毛刷、棉布、线坠等。 2.3作业条件： 2.3.1埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。 2.3.2暗装管道（包括设备层、竖井、吊顶内的管道）首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞预埋件已配合完成。土建模板已拆除，操作场地清理干净，安装高度超过 3.5m 应搭好架子。 2.3.3室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好，初装修抹灰工程已完成。安装场地无障碍物。 3、操作工艺 3.1工艺流程： 安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→闭水试验→通水试验 3.2预制加工：根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出150角。粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。试插合格后，用棉布将承插口需粘接部位的水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口中稍作转动，以利粘接剂分布均匀，约30s至1min即可粘接牢固。粘牢后立即将溢出的粘接剂擦拭干净。多口粘连时应注意预留口方向。 3.3干管安装：首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。埋入地下时，按设计坐标、标高、坡向、坡度开挖槽沟并夯实。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊
天汉文化公园E区 建筑给水管网系统 施 工 方 案 审核人： 编制人： 编制单位：陕西三木生态园林有限公司编制时间：
一、工程概况 建设单位：天汉文化公园项目指挥部办公室 工程名称：天汉文化公园E区景观绿化工程 工程项目：天汉文化公园E区建筑给水管网工程 监理单位：天汉文化公园E区工程监理部 施工单位：陕西三木生态园林有限公司 编制依据、执行标准及规范 《测量规范》（GBJ50026-93） 《建筑地基基础工程施工质量验收规范》(GB50202-2002) 《城市给水工程规划规范》(GB50282-98) 陕09S2系列图集 陕西省城市地下管线管理条例 陕西省市政基础设施工程施工技术文件管理实施办法 我公司同类工程施工经验、以及现行的《建筑工程施工手册》、本公司的《质量手册》。 二、组织机构和管理目标 1、管理机构 为全面贯彻施工管理目标，强化现场施工管理，优质、高速、安全、文明地建设该工程，本工程专门成立施工管理机构，安排从事多
年施工的优秀工程技术员，组成职责权利相统一的工程项目部，对工程施工进行全面指挥，并对工程的经济技术成果承担责任。 工程项目管理目标要求：合格。 三、劳动力和机械设备计划 根据本工程特点和施工条件及项目管理的总体要求，我们计划分阶段对工程项目所需资源进行优化配置、组合及动态管理，以取得项目产品的最好效果。 本工程所需的工程材料如：管材、阀门、水泥、砖石等。我们将根据设计文件的要求进行采购，用汽车分期、分批运到现场。 四、施工工艺及流程 （一）土方开挖 依甲方给的1#桩-34#桩位线，按照图纸放管道开挖线。放坡系数0.33，分别撒出开挖灰线，经甲方监理复核无误后方可开挖。 施工工艺：确定开挖的顺序和坡度→沿灰线切出槽边轮廓线→分段开挖→修整槽边→清底 （二）管道安装与铺设 1、根据现场测绘图，在选好的管材上画线，按线断管。 2、用手工锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手拉锯，锯条要保持与管材的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不得扭断或折断，以防管口断面变形。 3、管道采用热熔连接方式 1）. 材料准备：将管道或管件置于平坦位置，放于对接机上，
（1）管道施工工艺流程：熟悉图纸→配合预留孔→材料检查→现场测量→预埋套管→预制加工→主立管安装→水平平管安装→立管安装→支管安装→配水点安装→压力试验→消毒清洗→除污绝热→系统调试→交工验收。 （2）管道安装 ①安装准备阶段，应认真熟悉图纸，根据有关专业设备图和建筑装修图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理，并准备好初期进行所需机具、材料等。 ②预制加工：包括断管，上零件，调直，校对等工序，并按管段分组编号。 ③干管安装：安装时应从总进入口开始操作，总进口端头应加好临时堵头以备试压用，安装前清扫管膛。安装完后找直找正，复核甩口的位置、方向及变径无误，所有敞口在施工中断时应及时封闭，热水管穿墙应加好套管 ④立管安装：每层从上至下统一吊线安装卡件，核查每层支管甩口的高度，方向是否正确。支管甩口应加好临时丝堵，立管阀门安装朝向应便于操作和修理。安装完后用线坠吊直找正，配合土建堵好楼板洞。 ⑤管道安装做到横平竖直，坡度符合设计（或规范）要求，生活污水管道的坡度按标准坡度施工，即： DN50， i= DN75， i= DN100，i= DN150， i= ⑥管道安装时，应先设置管卡，且位置准确，预埋平整牢固，管道安装应与管卡接触紧密，若采用金属管卡固定塑料管道，金属管卡与塑料管间应采用塑料带橡胶物隔垫，在金属管件与塑料管连接时，管卡设置在金属配件一端，并尽量靠近金属配件。 ⑦管道穿过墙体或楼板时，应加设套管，套管长度不得小于墙体厚度，或应高出楼面或地面50MM，套管与管道的间隙应采用阻热性材料堵塞密实。 ⑧管道试压：管道系统安装完毕后应进行水压试验，放净空气，充满水后用手压泵进行加压，当压力升到规定要求时停止加压，进行检查，通知甲方监理人员验收，办理有关记录资料。然后应将水泄净。
SGBZ-0504室内塑料排水管道安装 施工工艺标准 依据标准： 《建筑工程施工质量验收统一标准》 GB50300-2001 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002 1、范围 本工艺标准适用于民用及一般工业建筑室内生活排水、雨水及有酸碱性的排水管道安装工程。 2、施工准备 2.1材料要求： 2.1.1管材为硬质聚氯乙烯（UPVC）。所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相适宜，并有产品合格证及说明书。 2.1.2管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠度不大于1%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。 2.1.3其它材料：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等。 2.2主要机具： 2.2.1手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、水平尺、套丝板、毛刷、棉布、线坠等。 2.3作业条件： 2.3.1埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。 2.3.2暗装管道（包括设备层、竖井、吊顶内的管道）首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞预埋件已配合完成。土建模板已拆除，操作场地清理干净，安装高度超过3.5m应搭好架子。 2.3.3室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好，初装修抹灰工程已完成。安装场地无障碍物。 3、操作工艺 3.1工艺流程： 安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→闭水试验→通水试验 3.2预制加工：根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根
据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出150角。粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。试插合格后，用棉布将承插口需粘接部位的水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口中稍作转动，以利粘接剂分布均匀，约30s至1min即可粘接牢固。粘牢后立即将溢出的粘接剂擦拭干净。多口粘连时应注意预留口方向。 3.3干管安装：首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。埋入地下时，按设计坐标、标高、坡向、坡度开挖槽沟并夯实。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件具备时，将预制加工好的管段，按编号运至安装部位进行安装。各管段粘连时也必须按粘接工艺依次进行。全部粘连后，管道要直，坡度均匀，各预留口位置准确。安装立管需装伸缩节，伸缩节上沿距地坪或蹲便台70～100mm。干管安装完后应做闭水试验，出口用充气橡胶堵封闭，达到不渗潜漏，水位不下降为合格。地下埋设管道应先用细砂回填至管上皮100mm，上覆过筛土，夯实时勿碰损管道。托吊管粘牢后再按水流方向找坡度。最后将预留口封严和堵洞。 3.4立管安装：首先按设计坐标要求，将洞口预留或后剔，洞口尺寸不得过大，更不可损伤受力钢筋。安装前清理场地，根据需要支搭操作平台。将已预制好的立管运到安装部位。首先清理已预留的伸缩节，将已预制好的立管运到安装部位。首先清理已预留的伸缩节，将锁母拧下，取出U型橡胶圈，清理杂物。复查上层洞口是否合适。立管插入端应先划好插入长度标记，然后涂上肥皂液，套上锁母及U型橡胶圈。安装时先将立管上端伸入上一层洞口内，垂直用力插入至标记为止（一般预留胀缩量为20～30mm）。合适后即用自制U型钢制抱卡紧固于伸缩节上沿。然后找正找直，并测量顶板距三通口中心是否符合要求。无误后即可堵洞，并将上层预留伸缩节封严。 3.5支管安装：首先剔出吊卡孔洞或复查预埋件是否合适。清理场地，按需要支搭操作平台。将预制好的支管按编号运至现场。清除各粘接部位的污物及水分。将支管水平初步吊起，涂抹粘接剂，用力推入预留管口。根据管段长度调整好坡度。合适后固定卡架，封闭各预留管口和堵洞。 3.6器具连接管安装：核查建筑物地面、墙面做法、厚度。找出预留口坐标、标高。然后按准确尺寸修整预留洞口。分部位实测尺寸做记录，并预制加工、编号。安装粘接时，必须将预留管口清理干净，再进行粘接。粘牢后找正、找直，封闭管口和堵洞打开下一层立管扫除口，用充气橡胶堵封闭上部，进行闭水试验。合格后，撤去橡胶堵，封好扫除口。 3.7排水管道安装后，按规定要求必须进行闭水试验。凡属隐蔽暗装管道必须按分项工序进行。卫生洁具及设备安装后，必须进行通水通球试验。且应在油漆粉刷最后一道工序前进行。 3.8地下埋设管道及出屋顶透气立管如不采用硬质聚氯乙烯排水管件而采用下水铸铁管件时，可采用水泥捻口。为防止渗漏，塑料管插接处用粗砂纸将塑料管横向打磨粗糙。 3.9粘接剂易挥发，使用后应随时封盖。冬季施工进行粘接时，凝固时间为2～3min。粘接
成都航空职业技术学院Chengdu aeronautic vocational and technical college 建筑室内给水工程施工方案 系别：建筑工程系 专业：建筑设备工程技术 班级：30934 指导教师：叶巧云 组长：廖龙斌 组员：罗强苏梅雄代俊齐张茜 完成时间：2011 年9 月18 日
建筑室内给水工程施工方案 室内生活给水管道采用PP-R 塑料管，配套管件连接。 （一）PP-R 管施工工艺 PP-R 管的连接拟采用热熔连接。用专用切管刀将管道切成所需长度，并事先在管道上标出热熔深度，热熔设备为电子焊接机，其焊接温度控制以焊接机的指示灯亮为控制标准（约260оC）。将管道和管件压入焊接头中，在两端同时加压力，注意不要将管道和管件扭曲或折弯，保持压力直至热熔完成。热熔完成后，同时取下管道或管件，同样，从焊接头取出时，不要扭曲或折弯。取出后，立即将管道或管件压紧，直至所标的接合深度。此间，可在5 度范围内调整连接处角度。除以上热熔工序外，其焊接的深度，加热、焊接以及冷却的时间均应符合生产厂家工艺之要求。其冷却时应采用自然冷却方式，不得采用浇水或其它方法冷却。熔接后的结合面不得出现局部熔瘤或凹凸不平的现象。 （二）室内给水系统工艺流程 安装准备→预制加工→支架制作及安装→支管、主管安装→管道试压、冲洗消毒 １．安装准备 认真熟悉图纸，参看有关专业设备图和建筑装修图，核对各种管道的坐标，标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。 ２．预制加工 按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工，按管段分组编号。所有阀门必须经过试压合格才能使用。 ３．支架制作及安装 PP-R 管支架采用厂家配套产品。 ４．支管、主管安装 管道系统的主管及其附件的安装应在支架安装完成的条件后进行，其安装施工的工艺流程为：支架安装→测量尺寸、下料加工预制→主管道及管道附件安装。
目录 给排水管道施工方案 施工单位： 审批： 审核： 编制： 目录 一、编制说明 二、编制依据 三、施工程序
目录 四、施工准备 五、施工技术及质量要求 六、安全技术措施 七、劳动力配置计划 八、主要工、机具计划和手段用料计划 九、检验、测量器具配备表 一、编制说明 1、*******有限公司5万吨/年丁苯橡胶有各类给排主水管线约7734米，分别为新鲜水管线、生产给水管线；低压消防给排水管线；达标外排污水管线；高压消防水管线；循环给水管线；循环回水管线；生活污水管线；雨水、净下水管线；事故污水及初期雨水管。其中管材最大管径为DN1000mm，最小管径为DN15mm。为确保施工质量，特编制此施工方案。
不允许进入下一道质量控制点的安装。 ①材料验收；②定位放线；③管道基础及筑井施工；④管道安装及组对；⑤管道焊接；⑥管道防腐；⑦管道试压；⑧管道隐蔽；⑨中间交接。 二、 编制依据 (1) 《给水排水管道工程施工及验收规范》 GB50268-97 (2) 《建筑给水排水设计规范》 GBJ16-87 (3) 《钢质管道聚乙烯胶粘带防腐层技术标准》 SY/T0414-98 (4) 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 (5) 《*******有限公司5万吨/年丁苯橡胶工程招标文件》 (6) 全厂给排水施工图纸（中国天辰工程有限公司） 三、施工程序 1、 地下管道施工程序
四、施工准备 1、施工技术准备 1.1参加由建设单位组织的四方（设计单位，建设单位，监理单位，施工单位）图纸会审，并做好记录。 1.2编制并报审施工方案，施工前对施工人员进行详细的技术交底。 1.3组织施工人员认真熟悉图纸，施工方案，技术资料，安全技术措施。 2、施工现场准备 2.1地下管的坐标、坡度是管网施工中最易出问题的地方，要求对每一条管线应画出它的走向图、标示书、标高、坐标、管径、高程及各个拐点、起伏点，尤其是相距交叉的管道应在交叉部位标注出高程和管径，在施工中应反复测量核实避免出现管线交叉相撞的情况。 2.2按照施工总平面布置的要求堆放材料、摆放施工机具，布置管道预制场地、搭建临时设施。 2.3施工机具准备齐全。 2.4 施工现场的水、电、气、道路具备安装条件，各种安全、防护措施齐全并到位，同时应准备好风、雨、雪等恶劣天气条件下的施工措施，要将施工中的困难充分考虑到。 五、施工技术及质量要求 1、施工测量 1.1 施工前，建设单位组织有关单位向施工单位进行现场交桩。 1.2 临时水准点和管道轴线控制桩设置牢固，易于观测，开槽铺设管道的沿线临时水准点，每200m 设1个以上。 1.3 临时水准点，管道轴线控制桩，高程桩，应经过复核后方可使用并加以保护，施工过程中应经常校核，防止被破坏。 2、管道材料验收 2.1 管子、管件及阀门具有制造厂的合格证明书，并进行外观检查。管子上应有钢管的牌号、规格等印证或标牌，并对阀门及管道附件按设计要求核对规格型号、材质。 2.2 阀门检验：阀门安装前，应进行强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍。阀门的壳体压力试验和密封试验必须用洁净水进行，并做好《阀门试压记录》。 2.3 法兰密封面应平整光滑，不得有毛刺及径向沟槽。凸凹面法兰应能自然嵌合。 2.4石棉橡胶等非金属垫片应质地柔韧无老化变质或分层现象。表面不应有折损皱纹等缺陷。 3、管道预制 3.1 管道预制程序如下：
室内给水管道安装 1范围 本工艺标准适用于民用和一般工业建筑的给水管道（包括给水铸铁管和镀锌碳素钢管的 冷热水管）安装工程。 2 施工准备 2.1材料要求 2.1.1铸铁给水管及管件的规格应符合设计压力要求，管壁薄厚均匀，内外光滑整洁， 不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂 层应整洁均匀，附着牢固。管材及管件均应有出厂合格证。 2.1.2镀锌碳素钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、 无飞刺。管件无偏扣、乱扣，丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。 2.1.3水表的规格应符合设计要求及自来水公司确认，热水系统选用符合温度要求的热水表。表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有出厂合格证。 2.1.4阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。阀体铸造规矩，表面光洁，无裂纹、开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂 合格证。 2.2 主要机具： 2.2.1机械：套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、电动试压泵等。 2.2.2工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等。 2.2.3其它：水平尺、线坠、钢卷尺、小线、压力表等。 2.3作业条件： 2.3.1地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。 2.3.2暗装管道应在地沟未盖沟盖或吊顶未封闭前进行安装，其型钢支架均应安装完毕并符合要求。 2.3.3明装托、吊于管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的 模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。 2.3.4立管安装应在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适 当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净， 并有防坠落措施。 2.3.5支管安装应在墙体砌筑完毕，墙面未装修前进行（包括暗装支管）。 3操作工艺 3.1 工艺流程: 安装准备-预制加工- 干管安装- 立管安装-支管安装 管道防腐和保温-管道冲洗 3.2安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施 做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉， 管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。 3.3预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工 草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、套丝、上零件、调直、校对，按管段分组编号（工艺详见1-1 ）。 3.4 干管安装： 341 给水铸铁管道安装：
排水管道施工方案 一、工程概况 水池周围水沟连接敷设排水管道(材质为双壁波纹管 )及集水井 集水井:采用圆形检查井，检查井井盖座为Φ重型防盗球墨铸铁井盖座。 二、施工流程 施工准备→测量放线→人工开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→闭水试验→回填土夯实 三、施工准备 1、材料要求 1)排污管道采用PE双层波纹管，材料在进场后使用前应认真检查，必须符合国家或部颁标准有关质量、技术要求，并有产品出厂合格证明。
2)管和管件不得有窟窿、裂纹、偏扣和角度不准等现象。 2.机具准备 砼切割锯、锤子、錾子、铁锹、水准仪、水平尺、钢卷尺、线坠等。 3.作业条件 1)根据施工方案安排好适当的现场工作场地、工作棚、料具库。 2)根据施工进度做好各项预留孔洞、管槽。 3)将需用材料的规格型号、质量、数量确认合格并准备齐全，运到现场。 四、施工方法 1、测量放线 1)、开工前定线，应根据设计图纸提供的定线依据施放管道中心线和检查井具体位置。每个检查井除钉桩外。
