三维模型拓扑与布线
作者：赵伟明
来源：《电子技术与软件工程》2017年第19期
摘要布线与拓扑，是塑造3D模型的结构线和辅助线，它是一个模型存在的根本，对于初学者在建模中经常重要于考虑造型的准确性，而忽略了布线的意义。本文通过分析各类模型布线要求及模型布线常见错误，结合目前技术提出模型布线方法及技巧。
【关键词】3D 建模拓扑布线
在 3D 建模里，拓扑（Topology）概念，指的是多边形网格模型的点线面布局、结构、连接情况。拓扑对于多边型建模模型是一个比较重要的进阶概念。如果 3D 模型只有型，虽能渲染出好的结果，但是如果没有一个好的拓扑结构，依然不能称得上是一个好的模型。
如图1可以看到，虽然两个平面的外观、大小是一样的，但是内部的顶点、边线、面的排布方式却不尽相同。右边的平面内部结构仅仅是平直的网格，左边的却复杂一些，平面、边线围绕中心部分，形成了一个环状的结构。创建一个模型，如果拥有良好的拓扑结构，不仅模型布线外观看起来比较干净规整，还在很大程度上，改善了建模的工作效率，可以更快、更精确地进行修改、操作模型的整体和细节，从而更好的反映这个物体的结构特征。
1 各类模型布线要求
目前在3D角色建模中，一个角色完整的工作流程经常先在ZBrush软件中雕刻模型、然后拓扑、展UV、制作贴图。但是ZBrush软件雕刻好的模型常常不能直接使用要重新拓扑，拓
扑时又要考虑布线问题。主要原因是首先，在ZBrush软件中创建出来的模型由于面数过高而且网格布线混乱这样对往下的工作造成很大影响，因此不能使用，那么就要进行拓扑，重新创建一个合理的结构布线并且保持模型原貌。正确的结构布线能帮助我们更好地完成往下的工作，特别是在制作贴图和动画时所起的关键作用。
模型一般分为影视用模型（高模）和游戏用模型（低模）两大类。低模又可分为网络游戏模型和次时代游戏模型，两者只存在精度和面数上的差别。
1.1 影视用模型（高模）
一般先是在三维软件中建立一个虚拟场景，按照所要表达的要求建立好模型、灯光、动画等操作，完成后让计算机自动运算，渲染生成最终画面。这样就不需要显卡及内存进行大量的即使演算，也不用考虑后台服务器能承载多少玩家运行此游戏，因此我们在创建模型时，布线要符合动画原理，以达到视觉效果为主，面数精度要高，细节要丰富，尽量避免三角面出现。
1.2 网络游戏模型
Proe5.0布线入门 一、连接器 (2) 二、布线的简单介绍 (4) 1、名词解释 (4) 2、布线的操作步骤 (5) 三、布线实例 (8) 1、单芯电缆的布线 (8) 2、多芯电缆的布线 (15) 3、扁平线的布线 (23)
一、连接器 在我们用到的电缆中，大体可以分为3类，即单芯电缆、多芯电缆和扁平线，在proe布线模块中也是这样分类的。在没有布线之前先看一下连接器，因为proe布线就是将要布置的线缆先与连接器连接，然后布置路径。所谓连接器就是常说的端子、开关、接触器、变压器等接线的零件。设计连接器模型时，不仅要满足外形要求，还要满足连接器的布线要求。有什么样的要求呢？简单来讲就是要在接线端口处加一个坐标系，而且z轴方向朝外，如图1-1，因为proe 中线缆是通过坐标系的z轴进入连接器的。 图1-1 端子接线端口处创建一个坐标系，且z轴朝外。 再说一下，三种电缆与proe中坐标系的关系： 1、单芯电缆：通过z轴进入连接器，所以z轴一定要朝外，否则线就会接反。 图1-2、z轴朝外，方向正确
图1-3、z轴朝里，方向反向 2、多芯电缆：各电缆也是通过z轴进入连接器，均布在z轴周围。z轴一定要朝外，否则也会方向。 图1-4、电缆均布在z轴周围 3、扁平线：同样各根线也是通过z轴进入连接器，沿着y轴方向展开。z轴一定要朝外，y轴朝着扁平线的方向。 图1-5、扁平线沿y轴分布 其他类型的连接器，建完模型后都要在接线口处创建坐标系。坐标系的创建不再啰嗦，一定要把方向弄对。如图1-6。
图1-6、其他连接器建立坐标系时，z轴和y轴的方向一定要正确 二、布线的简单介绍 1、名词解释 布线之前还有一点要说的就是，proe中的一些名词，假如是第一次接触布线模块可能会感觉有些乱，可以简单的看一下，了解了解一些命令都在哪里，然后跟着第三部分的实例自己去做做，等都做完后，再回来仔细看，就会恍然大悟。所以该模块的学习，跟其他模块一样，要反复学习，多运用，才能更好掌握。 首先要注意的是，布线模块的中文翻译很不准确，只看中文会感到莫名其妙，不知所云，所以要将菜单管理器设置成中英文或全英文的。 在config文件中加入menu_translation both （1）harness 是指多跟电缆的组合，proe中翻译为线束，就如part翻译为零件一样。Harness在proe中是作为一个零件来看待的，后缀为“.prt”。很多特征
三维建模方案及报价 1 矢量数据生成建模 管线在已知边界坐标等参数情况下，可直接构造模型。按照一定的顺序剖分为三角网，保证其法向量向外；平面则通过边界多边形的三角剖分来构造，保证其法向量向上。基准高通过查询属性数据得到。 若模型结构相似，可复制相关属性建模，勾勒轮廓线，基本忽略细节，贴仿真纹理，即该类型管线的通用纹理，不追求与真实情况完全一致。 2 软件建模 软件建模即人工外业采集拍照，内业通过一些模型制作软件（如：3dsmax、maya 等），以多方面数据为依据（如：照片、图纸等），手工建立模型数据。这种数据的特点是模型结构准确，外观美观；可以根据应用精度来自用控制模型的数据量；可维护性比较高。但制作的周期比较长。比较适合高精度、高美观度、密集度较低的场合使用。
1）获取准确的位置及外观数据 首先，将管线外轮廓线提取出来，并进行整理。以确定管线的真实地理位置和大致外形轮廓。 2）将数据转换为模型制作软件的可用数据。 将数据转换为模型制作软件可以识别的格式，如：AutoCAD的dwg和dxf 格式；并导入到模型制作软件中。 3）在模型制作软件中建立模型结构。 三维模型的搭建主要是指手工建模的部分，建模之前根据现有采集的，经过整理和编号的照片，以及甲方提供的资料（如cad 等），对建筑的级别进行划分，针对每个级别进行不同精度的模型搭建。 依据模型的外轮廓线建立模型的大体结构。然后参考照片和结构图，分别建立管线的各个结构。基本上分为三个等级： 一级模型：0.5 米以上的凹凸特征要建模表现。 二级模型： 1 米以上的凹凸特征要建模表现。 三级模型：1.5 米以上凹凸特征要建模表现。每个级别有相应的精度和规范，总体概括为：模型结构特征准确，能够通过该特征明显辨认，模型制作要求和注意事项有专门的制作规范。 4）制作贴图 为模型制作纹理，必须依据模型的结构调整贴图的尺寸。不同的模型精度要求，所对应的贴图尺寸也有所不同。 在保证贴图的清晰度的前提下将制作好的贴图尽量合并，以减少贴图加载数
结构化综合布线系统方案 第一章方案概述 一、概述 建筑物结构化综合布线系统(SCS)又称开放式布线系统，是一种在建筑物和建筑群中综合数据传输的网络系统。它是把建筑物内部的话音交换、智能数据处理设备及其它广义的数据通信设施相互连接起来，并采用必要的设备同建筑物外部数据网络或电话局线路相连接。结构化布线系统是根据各节点的地理分布情况、网络配置情况和通信要求，安装适当的布线介质和连接设备，使整个网络的连接、维护和管理变得简单易行。 根据目前企业的具体情况，大楼内水平子系统中的语音与数据布线全部采用超五类非屏蔽双绞线，支持100M快速以太网和155/622M ATM连接。垂直干线系统采用大对数电缆；配线管理系统采用110AB型背架式配线架。 1、综合布线系统结构 布线系统是建筑物或建筑群内的传输网络。根据EIA/TIA568标准，建筑物综合布线系统分为六个子系统：工作区子系统、水平布线子系统、干线子系统、设备间子系统、管理子系统、建筑群子系统。通讯和数据处理的各种需求确定了所需的子系统。从理论上讲，大型通信系统可能需要用铜介质和光纤介质把全部上述子系统集成在一起。 （1）工作区子系统 工作区布线子系统由终端设备连接到信息插座的连线(或软线)组成，它包括装配软线、适配器和连接所需的扩展软线，并在终端设备和I/O之间搭桥。 系统结构如右图所示： （2）水平布线子系统 水平子系统的作用是将干线子系统线路延伸到用户工作区，水平子系统区别于干线子系统的区别是：水平布线系统处于同一楼层，并端接在信息插座或区域布线的中转点上。水平布线子系统一端端接于信息插座上，另一端端接在干线接线间、卫星接线间或设备机房的管理配线架上。系统结构如右图所示： （3）管理子系统 管理子系统由交连、互连和配线架和信息插座式配线架以及相关跳线组成。管理点为连接其它子系统提供连接手段。交连和互连允许你将通信线路定位或重新定位到建筑物的不同部分，以便能更容易地管理通信线路。 通过卡接或插接式跳线，交叉连接允许你将端接在配线架一端的通信线路与端接于另一端配线架
三维建模方案分析
1矢量数据生成建模 建筑物可以看作屋顶面和各个铅直外墙面的组成。在已知区域边界坐标和房屋高的参数下，可直接构造房屋的铅直外墙面，并按照一定的顺序剖分为三角网，保证其法向量向外；屋顶平面则通过边界多边形的三角剖分来构造，保证其法向量向上。房屋的基准高通过查询DEM地形数据得到。 要求模型（含建筑、道路和高架桥等）结构相似，可从地形图上直接提取相关属性建模，勾勒轮廓线，基本忽略细节，贴仿真纹理，即该类型建筑的通用纹理，不追求与真实情况完全一致。 2软件建模 软件建模就是人工外业采集拍照，内业通过一些模型制作软件（如：3dsmax、maya等），以多方面数据为依据（如：照片、图纸等），手工建立模型数据。这种数据的特点是模型结构准确，外观美观；可以根据应用精度来自用控制模型的数据量；可维护性比较高。但制作的周期比较长。比较适合高精度、高美观度、密集度较低的场合使用。 1）获取准确的建筑位置及外观数据 首先，将地形图中的建筑外轮廓线提取出来，并进行整理。以确定建筑的真实地理位置和大致外形轮廓。 2）将数据转换为模型制作软件的可用数据。 将数据转换为模型制作软件可以识别的格式，如：AutoCAD的dwg和dxf 格式；并导入到模型制作软件中。
3）在模型制作软件中建立模型结构。 三维模型的搭建主要是指手工建模的部分，建模之前根据现有采集的，经过整理和编号的照片，以及甲方提供的资料（如cad，航拍影像等），对建筑的级别进行划分，针对每个级别进行不同精度的模型搭建。 依据模型的外轮廓线建立模型的大体结构。然后参考照片和建筑的结构图，分别建立建筑的各个结构。基本上分为三个等级： 一级模型：0.5米以上的凹凸特征要建模表现，这类建筑主要是指重点区域，城市主干道两侧建筑、一些经济、文化、体育，大型公建和知名历史意义的重点建筑或建筑群，(例：大型体育场馆、大剧院、会展中心、规划馆博物馆、展览馆、机场、五星级以上宾馆酒店、具有城市代表性建筑、重要古建）。 二级模型：1米以上的凹凸特征要建模表现，这类建筑主要是城市次干道两侧建筑、地块内部建筑（例如一些新建高档小区，学校，宾馆、酒店等）。 三级模型：1.5米以上凹凸特征要建模表现，这类建筑主要指城市边缘地区建筑，农村住房、城中村、棚户区、低层老旧住宅、待拆迁住宅、平房、禁区建筑等。 每个级别有相应的精度和规范，总体概括为：模型结构特征准确，能够通过该特征明显辨认，模型制作要求和注意事项有专门的制作规范。 4）制作贴图 为模型制作纹理，必须依据模型的结构调整贴图的尺寸。不同的模型精度要求，所对应的贴图尺寸也有所不同。
结构化综合布线系统 在当今社会中，信息已成为一种关键性的战略资源。为了使信息能准确、高速地在各种型号的计算机、终端机、电话机、传真机和通讯设备之间传递，世界上有不少发达国家正纷纷兴建信息高速公路。 二十一世纪将是INTER-NETWORKING（网联机器），CLIENT/SERVER 和多媒体整合的年代。现在“网联机器”的概念代替了“机器网联”的传统概念。也就是说，当一个企业，一个政府部门，在规划电脑系统时，先从建网开始，再根据具体需求将各种型号的大、中、小微型机挂在网上，从根本上避免了“机器联网”造成的开放性不良的被动局面。因此在新建大楼或旧楼改造的工程中迫切需要一种先进的布线系统来铺设信息高速公路。综合布线系统正是这样一个系统，它以其极大的灵活性、适用性、可靠性、完整性等优点代替了传统的布线系统概念，并在我国很快为各级主管和技术人员所认识。 因此，我们为贵方设计的综合布线系统选用了著名的综合布线系统。其布线系统立足于开放原则，既支持集中式系统，又支持分布式系统，既支持不同厂家不同类型的计算机及网络产品，又支持可视电话，符合目前和未来的发展需要。总之，在高品质的综合布线系统支撑下，科贸大楼将是一个既投资合理又拥有高效率的舒适、温馨、便利的环境，同时也具有长远的系统灵活性。 承蒙贵方给予我们为XX综合楼提供综合布线系统设计及服务的机会，我公司甚感荣幸并深表谢意。我方将本着诚挚严谨的敬业精神，依据贵方的需求，凭借我们成熟的技术提供此综合布线系统设计方案，供贵方审阅。
第一节结构化综合布线系统概述 建筑物结构化综合布线系统(SCS)又称开放式布线系统，是一种在建筑物和建筑群中综合数据传输的网络系统。它是把建筑物内部的话音交换、智能数据处理设备及其它广义的数据通信设施相互连接起来，并采用必要的设备同建筑物外部数据网络或电话局线路相连接。结构化布线系统是根据各节点的地理分布情况、网络配置情况和通信要求，安装适当的布线介质和连接设备，使整个网络的连接、维护和管理变得简单易行。 1.1 用户需求分析 目前整个世界已经进入信息时代，整个社会结构、产业结构、经济结构都在围绕着信息这个中心资源在转动、改造和演化，信息已成为影响生产率和竟争力的决定性因素。随着计算机技术的迅速发展，信息正以越来越多的形式体现出来，单一的数字传输正逐步被集声音、图象、数据于一体的多媒体传输技术所取代，而且信息量也在迅速地膨胀，这一切新技术的采用都要求配备高速宽带的信息通道，因此做为一套高品质的信息网络必须具备高度宽带特性，以保证能够及时准确地处理信息。 XX综合楼作为一座面 向二十一世纪的新型建筑，其 有别于传统建筑模式最重要 的特征就是智能化，即称之为 智能型建筑。智能型建筑是指 对建筑物的四个基本要素即 结构，系统，服务和管理进行最优化的考虑，从而为用户提供一个高效率和具经济效益的工作环境，以及长远的系统灵活性及市场能力。智能建筑是随着计算机，通信技术，网络技术及楼宇自控技术等的普及应用逐步发展起来的。作为智能型建筑的首要条件是具有一套结构化的灵活性极高的综合布线网络，能够长远的满足使用者不断变化的需求，并将用户长期运营、维护、变更、支持建筑物的费用降至最低。
学生宿舍楼综合布线 设 计 方 案 课程：综合布线实训教程 姓名： 专业： 日期：2013/10/20
1 一、需求分析 (1) 1.总体需求 (1) 2.功能需求 (1) 7.建设校园网工程将达到以下目标： (1) 二、工程概况 (2) 三、布线系统设计、原则、验收遵循的规范和标准 (2) 1设计原则 (2) 四、综合布线系统结构设计 (2) 1、布线系统的总体结构 (2) 五、综合布线子系统设计 (3) 1.水平子系统 (3) 1）管线设计 (3) 2．管理子系统设计 (4) 3垂直干线子系统设计 (4) 4．工作区子系统设计 (5) 六、信息点编号规则 (6) 七、产品选择 (7) 八、该大楼综合布线系统的特点 (8) 1.开放性 (8) 2.灵活性 (8) 3.可靠性 (8) 4.兼容性 (8) 5.先进性 (8) 6.经济性 (8) 九、支持的应用协议和标准 (8) 十、综合布线工程验收 (9) 1、综合布线验收标准 (9) 十一、综合布线系统器件总清单 (9) 十二、综合布线系统拓扑图 (10) 十三、总结 (10)
学生宿舍楼综合布线设计方案 一、需求分析 Internet迅速发展，全球正在通过计算机网络进行各种通信、办公的应用已经开始普及，使用的技术也日臻成熟，它们不但能够传送传统的文本、图形等数字信息，也能传送包括视频、音频在内的多媒体综合信息，传统的办公模式正逐步向无纸化方向发展。把一些传统的业务移植到网络上来做已是人心所向，大势所趋。学生宿舍楼的综合布线系统，要满足学生们在宿舍连接互联网的需求，创造良好的网络环境。同样需要得出详细的设计方案。 1.总体需求 ◇满足主干1000Mbps,水平100Mbps交换到桌面的网络传输要求； ◇主干光纤的配置冗余备份，满足将来扩展的需要； ◇满足与电信及自身专网的连接； ◇信息点功能可随需要灵活调整； ◇兼容不同学校、不同宿舍的网络设备； 2.功能需求： 本设计中的综合布线系统应当能满足下述通信需要： ◇电话； ◇计算机网络； ◇具备实现BAS、CAS、OAS、SCS等系统网络集成的条件； ◇具备实现视频传输的条件； ◇其他符合布线标准的信号、数据传输； 3.性能需求： 有服务效率、服务质量、网络吞吐率、网络响应时间、数据传输速度、资源利用率、可靠性、性能/价格比等； ◇根据本工程的特殊性，语音点和数据点使用相同的传输介质，即统一使用超5类4对双绞电缆，以实现语音、数据相互备份的需要； ◇对于网络主干，数据通信介质全部使用光纤，语音通信主干使用大对数电缆；光缆和大对数电缆均留有余量； ◇对于其他系统数据传输，可采用超5类双绞线或专用线缆； ◇支持目前水平100M、主干1000M的网络应用，及未来扩展的需要； 4.环境需求： 主要指地理分布，用户数量及其位置，用户之间的距离，用户群的组织特点，还有特殊的限制（如电缆等介质的布线是否有禁区）等；本工程中，布线主要在室内，在工地现场勘测时没有发现有特殊限制等。 5.其他子系统 （如办公自动化系统，设备控制系统等）对网络系统提出的要求； 6.设计约束： 遵守其他标准，各行业的特点对网络的特殊要求，投资对布线设计的影响等。 7.建设校园网工程将达到以下目标：
基于Simpleware的3D打印建模与仿真分析解决方案
一、概述 3D打印工艺是近几十年来全球先进技术，它与传统切削等材料的“去除法”不同，增材技术将采用细微原材料一层一层的堆叠而生成三维立体的实体，因此被通俗的称为“3D打印”，也可以把3D打印理解为无数个2D打印平面堆叠而成的。该工艺只需在电脑上设计出模型(或者扫描实体得到数据)，就可以用3D打印机打印出实物。该工艺无需传统的刀具，模具，车床以及复杂工艺，可快速地将设计生产为实物。 3D打印的基础在于构建产品三维模型，三维模型的质量对最终生产出来产品的质量具有决定性的影响。所以对于3D打印行业来说，三维建模技术尤为重要。 二、3D建模的问题和需求 传统3D建模方法是通过CAD软件在电脑上设计出模型。 CAD软件建模的局限性： 无法构建结构复杂的模型，例如人体结构模型。 无法对复杂结构进行有效的赋予材质，例如人体内部结构。 从图中可以看出，想要用CAD软件构建复杂的人体模型几乎是不可能的。 三、3D数字建模及数值仿真计算全球高端解决方案Simpleware 基于影像技术和计算机技术的飞速发展，通过物体扫描图像可以对复杂物体进行较为精确的三维重构并建模。复杂模型的构建使3D打印应用更为广泛。中仿Simpleware软件，它致力于为CAD、CAE以及3D打印领域提供世界领先的三维图像处理、分析以及建模和服务，已在世界范围内被业界广泛采用。中仿科技参加了主题为工业CT在3D 打印领域的新应用的 图2.2复杂的人体结构
2014年全国射线数字成像与CT新技术研讨会，详细介绍Simpleware软件基于图像的三维建模功能，并就Simpleware在3D打印领域的应用做详细介绍及案例操作，并得到了与会人员一致的认可。 Simpleware 软件具有扫描图像三维处理功能，其强大而精确的建模功能将物体扫描图像转换为逼真的三维模型，直接应用于3D打印。 （一）软件相关模块简介 Simpleware软件帮助您全面处理3D图像数据（MRI，CT，显微CT，FIB-SEM……），并导出适用于CAD、CAE、以及3D印刷的模型。使用图像处理模块（ScanIP）对数据进行可视化，分析，量化和处理，并输出模型或网格。 利用有限元模块（+FE Module）生成CAE网格；利用全新的物理模块：固体力学模块（+SOLID Module）、流体分析模块（+FLOW Module）以及多学科分析模块（+LAPLACE Module），通过均质化技术计算扫描样品的有效材料属性。 Simpleware软件基于核心的图像处理平台——ScanIP，结合可选模块，实现FE/CFD网格生成、CAD一体化以及有效材料属性的计算。 Simpleware三维图像建模软件的主要模块如下： ?ScanIP Software: 核心图像处理平台 ?+FE Module: 网格生成模块 ?+NURBS：曲面建模模块 ?+CAD Module: CAD 模块 ?Physics Modules：物理模块 +SOLID Module：结构力学模块 +FLOW Module：流体分析模块 +LAPLACE Module：多学科分析模块
XXX数字化三维仿真模拟城市管理系统 建设方案
XXX数字化三维仿真模拟城市管理系统项目项目实施方案 版本控制 修改记录说明
1.概述 1.1.项目建设背景 “数字城市”是城市信息化发展的方向，是数字地球的一部分，三维地理信息是“数字城市”的重要基础空间信息。三维城市的建立能够全方位地、直观地给人们提供有关城市的各种具有真实感的场景信息，并可以以第一人称的身份进入城市，感受到与实地观察相似的体验感。 随着二十一世纪的互联网技术、计算机技术、3S（GIS/RS/GPS）技术、虚拟现实、航空与航天技术等的飞速发展，给地理信息技术手段带来前所未有的变革，利用高分辨率卫星影像以及航空像片，通过对影像的平面、高程、结构、色彩等的数字化处理，按照统一坐标无缝拼接而成可以迅速建立基于真实影象的“三维数字城市”，人们可以直观的从三维城市上判读处山川、河流、楼宇、道路。借助传统平面地图的概念，叠加空间矢量数据，地物兴趣点数据、以及三维模型数据形成可视化“三维数字”城市展示系统。 与传统二维地图相比，“三维数字城市”展示系统突破平面地图对空间描述二维化、三维空间尺度感差、没有要素结构与纹理信息等诸多限制，通过对真实地形、地物、建筑的数字化三维模拟和三维表达，提供给使用者一个与真实生活环境一样的三维城市环境。通过数字化三维仿真模拟城市的实现对城市的管理，把传统的限于二维的城市管理范围扩展到了三维甚至多维的管理范畴，为城市建设、政务管理、企业信息发布与公众查询提供多维的、可持续发展的信息化服务，将大大提高城市整体信息化管理和经营管理水平，并有利于提高公众参与城市管理的积极性和参与性。 1.2.项目建设目标 以先进的技术手段，在三维仿真模拟城市场景中实现朝阳辖区单位、人口、部件、事件、社区绿化等相关信息的管理，进一步提高XXX政府城市管理水平，提高居民参与城市管理的积极性。另一方面，能够很好的展现数字朝阳的建设成果。最终为建设和谐朝阳提供技术保障，为数字奥运做出贡献。
(此文档为word格式，下载后您可任意编辑修改！) 结构化综合布线系统 10.1系统概述 目前，日常工作业务对网络的应用要求越来越高。网络系统必须提供文字、语音、动态与静态等图像信息，包括语音信箱、电子信箱、语音应答、可视图文、传真图像、数据业务通讯，桌面会议电视系统，VOD视频点播系统等。因此，智能化综合布线系统必须具有较高的通讯带宽，以满足今后大楼内部各种应用组网的要求。为保证系统适应技术的发展、保持与技术同步，要求综合布线系统相关产品按最新标准配臵，系统必须支持100M、千兆及未来万兆以太网、622M ATM等较先进的网络技术，包括所有的数据系统链路/信道必须达到此技术性能的要求。 综合布线系统作为现代生活中传输计算机信息和电话信息的主要通道，是埋藏在建筑物中的电缆（或光缆），因此它与计算机系统和电话系统的布局有着密切的关系，与建筑物的基础建设和装潢设计应该融为一体。如果在建楼时已经充分考虑了信息系统的使用需求，那么在大楼建成后，一方面能使办公人员获得极其良好的工作环境，大大提高工作效率，同时可以避免为了增加通信电缆而对大楼“开肠破肚”，使大楼内外的美丽保持始终。在这一方面，无锡苏嘉大厦业主的领导在大楼建造伊始已经考虑到布线系统的重要性和实用性，这将为布线系统以及信息系统的实现带来相当多的益处。 为了使本布线系统得到长期的、更多的收益，本方案在满足需求的前提下，提出了自己的解决方案，并重点考虑了今后的系统扩充、可靠性、易维护、易管理等问题，希望本方案书能给院方带来最大的实惠。 在这次无锡苏嘉大厦的综合布线系统中，考虑到综合布线系统的需求、性能价格比、造型等实际问题，在本方案中将推荐选用IBM ACS超五类非屏蔽布线系统。 本综合布线系统在安装完毕后，能够满足每星期7日，每日24小时无休息地正常传输语音、数据和图像的要求。
***师范学院信息科学与工程系 综合布线技术基础 专业：计算机网络技术 班级：—————— 姓名：—————— 学号：—————— 设计课题：办公室综合布线 指导老师：———————— 2010年06月20日
第一部分需求分析 1.1课程设计目的 由于综合布线课程的实践性很强，为使学生取得最现代化的设计技能和研究方法，综合布线课程设计也就成为了一个重要教学环节。通过对一个具体综合布线项目的设计，达到进一步完善综合布线课程学习的效果。 对于网络专业的学生，综合布线系统工程设计是必须掌握的一项基本技能。本课程设计旨在为学生将来从事设计和生产技术管理工作打下一个坚实的理论基础，着重培养学生的动手实践和设计能力。本次课程设计充分考察学生动手能力，要求学生独立完成。 1.2用户需求 通过对用户方实施综合布线系统的有关建筑物执行实地考察，由用户方提供建筑工程图，从而了解有关建筑结构，分析施工，难易程度，并估算大致费用。需了解的其他数据包括：中心机房的位置、信息点数、信息点与中心机房的最远距离、电力系统状况、建筑楼情况等。综合布线系统需求分析主要包括以下三个方面： (1) 根据造价、建筑物距离和带宽要求确定光缆的芯数和种类。 (2) 根据用户方建筑楼群间距离、马路隔离情况、电线杆、地沟和道路状况，对建筑楼群间光缆的敷设形式可分为架空、直埋或是地下管道敷设等。 (3) 对各建筑楼的信息点数执行统计，用以确定室内布线形式和配线问的位置。建筑物楼层较低、规模较小、点数不多时，只要所有的信息点距设备间的距离均在10m 以内，信息点布线可直通配线间。建筑物楼层较高、规模较大、点数较多时，即有些信息点距主配线间的距离超过10m时，可采用信息点到中间配线间、中间配线间到主配线间的分布式综合布线系统。 综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道，既能使语音、数据、图像设备和交换设备与其他信息管理系统彼此相连，也能使这些设备与外部网络相连接；同时，还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。综合布线由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等。 1.4管理需求分析 网络的管理需求主要是针对校园网网络的管理者进行的，主要包括对于网络的管理，对于信息安全以及对于网络设备的管理。这就需要有管理软件的支持，还应注意布线时网络线缆的可靠性以及质量是不是良好。同时，网络应具有灵活性，这样便于更换或者添加新的网络设备。 网络管理软件具备对接入层交换设备的可进行远程造作的能力，提供网络管理的简易性和集中性。网络配置Transcend Enteprise Manager对网络进行管理，从而实现从网卡、路由器、交换机到访问设备等全部网络产品的统一管理，并提供分布式的网管模式，不仅可以实现网络配、网络流量数据监控以及VLAN管理等操作管理功能，还支持更高层次的决策及
附件2： 建设项目方案三维模型制作要求 建设单位报审建设项目设计方案审查时，应同步提交项目三维模型电子文件（3DS MAX9.0或以下版本的*.max文件），具体要求如下。 一、基本要求 （一）模型应采用重庆市独立坐标系大地基准和1956年黄海高程系高程基准。 （二）模型应带材质贴图且经过烘培，整体风格应与方案效果图一致，贴图为tif格式。 （三）模型（特别是建构筑物）应真实反映项目布局、坐标、标高、高度、体量、外形，各项参数应与项目设计方案一致。 二、模型精度 项目设计方案模型按照建模深度分为简模和精模两种。 （一）简模：简模建模内容包括项目基础地形、建构筑物及道路等内容。 基础地形：项目建设用地范围内的基础地形应真实反映设计方案的地形地貌，地表纹理信息根据规划设计意图给定相应的材质。项目建设用地范围内外的地形模型应分开表达。 建构筑物：建构筑物模型可根据建筑基底和建筑高度直接生
成平顶柱状模型，应表现出建筑物基本轮廓，模型面数应控制在500面以内，贴图可根据设计需要采用设计贴图材质、通用材质或单色图片材质进行。 道路：道路模型应体现道路的位置、走向等基本内容，纹理应采用简单贴图。 （二）精模：精模建模内容包括项目基础地形、建构筑物、道路、景观及附属设施等内容，具体要求如下： 基础地形：项目建设用地范围内的基础地形三维模型应采用1:500地形图制作，模型应真实地反映设计方案的地形地貌，地表纹理信息根据规划设计意图给定相应的材质。项目建设用地范围内外的地形模型应分开表达。 建构筑物：建构筑物模型应充分反映建筑物的主要结构和主要细节，表面突出大于或者等于0.5m 时应用模型来表现，小于0.5m 时可用贴图表现，宜一栋建筑一个单位，面数根据模型复杂程度控制在1500面以内（特殊情况可适当放宽面数限制，但最大不应超过3000面），面数多的模型应采用分辨率较高的贴图，但最大不应超过512×512。 精 模示意 简模示意
山东建筑大学 课程设计说明书 题目：气象局结构化综合布线系统 课程：计算机通信与网络原理课程设计 院（部）：信息与电气工程学院 专业：电子信息工程 班级： 学生姓名： 学号： 指导教师：于海鹰 完成日期：2014年1月17日
1 设计目的 本次的计算机通信与网络原理课程设计题目是气象局结构化综合布线系统的设计，通过此次设计巩固课堂学习的计算机通信与网络原理基础知识，提高对所学知识的综合运用能力。
2 设计要求 本课程设计的对象为实际工程项目，建筑面积在8705.7m2左右的单体新建建筑。主机房（MDF/BD）在第8层，大楼弱电进线在地下一层。凡没有特殊说明的，各层层高均按4m计。 根据《GB／T 50311 建筑与建筑群综合布线系统工程设计规范》和建设方对布线系统的要求，对2,4,6,8,9层提出完整的综合布线系统设计方案。 根据具体建筑物或建筑群的实际情况，完成结构化综合布线系统各子系统的方案设计和材料选型，写出设计说明，画出施工图。
3 设计内容 3.1．理论依据和需求分析： 综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。综合布线由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。这些部件可用来构建各种子系统，它们都有各自的具体用途，不仅易于实施，而且能随需求的变化而平稳升级。 所谓综合布线系统是指按标准的、统一的和简单的结构化方式编制和布置各种建筑物(或建筑群)内各种系统的通信线路，包括网络系统、电话系统、监控系统、电源系统和照明系统等。因此，综合布线系统是一种标准通用的信息传输系统。 综合布线系统是智能化办公室建设数字化信息系统基础设施,是将所有语音、数据等系统进行统一的规划设计的结构化布线系统，为办公提供信息化、智能化的物质介质，支持将来语音、数据、图文、多媒体等综合应用。 综合布线系统是一项实践性很强的技术，是现代社会信息化的必然产物，是多功能、智能型大楼的必然要求。综合布线系统对基于各种系统资源的大楼总体功能的发挥并保持各部门长期、高效率的运转发挥着重要的作用。 综合布线同传统的布线相比较,有着许多优越性，是传统布线所无法相比的。其特点主要表现在它具有兼容性、开放性、灵活性、可靠性、先进性和经济性。而且在设计、施工和维护方面也给人们带来了许多方便。 兼容性：综合布线的首要特点是它的兼容性。所谓兼容性是指它自身是完全独立的而与应用系统相对无关,可以适用于多种应用系统。过去，为一幢大楼或一个建筑群内的语音或数据线路布线时，往往是采用不同厂家生产的电缆线、配线插座以及接头等。例如用户交换机通常采用双绞线,计算机系统通常采用粗同轴电缆或细同轴电缆。这些不同的设备使用不同的配线材料，而连接这些不同配线的插头、插座及端子板也各不
结构化综合布线系统概述 作者：刘云峰 作者单位：兰州天地电脑技术有限公司 摘要：综合布线系统是一套用于建筑物内或建筑群之间为计算机、通信设施与监控系统预先设置的信息传输通道。它将语音、数据、图像等设备彼此相连，同时能使上述设备与外部通信数据网络相连接。近年来，随着结构化布线工程的普及和布线灵活性的不断提高，用户变更网络连接或跳接的频率也在提高，而布线系统是影响网络故障的重要原因，如何能通过有效的办法实现网络布线的实时管理，使网管人员有一个清晰的网络维护工作界面呢？这就需要有布线管理。 关键词：综合布线智能实时管理 今天，智能建筑的写字楼、大厦、大学校园、政府部门甚至住宅小区中的绝大多数语音、数据、图像的传输，在其物理层结构上都是基于结构化布线系统的基础架构上。我们知道，在ISO/OSI协议中，物理层是网络系统的基础，所有网络通讯依靠物理层的线缆来将语音、数据传到目的地。 随着结构化布线工程的普及和布线灵活性的不断提高，用户变更网络连接或跳接的频率也在提高，而布线系统是影响网络故障的重要原因，据调查60~70%的网络故障是由于跳线的不明确，导致整个网络的不可靠或瘫痪，网管人员已不可能再根据工程竣工图或网络拓扑图来进行网络维护工作。那么，如何能通过有效的办法实现网络布线的实时管理，使网管人员有一个清晰的网络维护工作界面呢？这就需要有布线管理。物理层布线管理能实时（一天二十四小时，一年三百六十五天）监视布线的连接状态和设备的物理位置，同时有任何更改的时候，能准确的更新布线文档数据。这样做的好处是连续提供可靠、安全的连接，防止任何无计划的、无授权的更改，降低整个网络系统的事故时间、运行和维护费用，最终能有效的管理整个网络资源，提高布线管理效率。 一、综合布线产生的背景和不足 人类社会已开始进入信息社会，信息逐渐渗透到人们工作、生活、娱乐、商业、制造业、军事等各个领域，办公自动化、电子商务、网上购物、远程医疗、家庭上网、电子博物馆等概念逐渐变为现实，这一切都是依赖于计算机技术、通信技术、网络技术、信息技术的飞速发展，依赖于这些新技术在人们生活中的广泛应用。 Internet是这些技术的典型应用，经过了几年快速的发展，其规模已发展到几万个互连网，并正在以每月百分之十几的速率增长；国内网络建设的发展也十分迅速，已建成如Cernet、CSTNet、ChinaGBN、ChinaNet等四大网络。以它们为骨干连接在一起数目众多的基础网络，成为信息交流的节点，这些信息节点可以是一座智能大厦，也可以是智能建筑群，如：商务型大厦，办公用大楼，交通运输设施，卫生医疗设施，园区建筑。 不管是大厦的网络还是园区网络，都离不开信息传输的通道，离不开布线系统。 建筑物（大厦或园区）的布线系统作为提供信息服务的最末端，其性能的优劣将直接影响信息服务质量 传统布线的不足主要表现在：不同应用系统（电话、计算机系统、局域网、

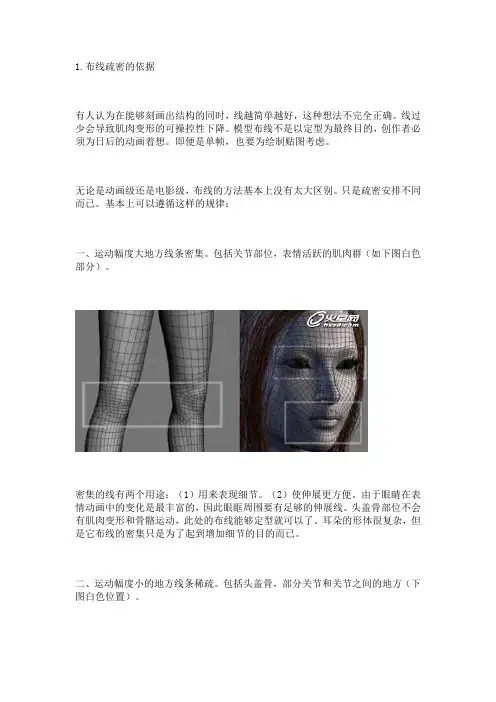

1.布线疏密的依据 有人认为在能够刻画出结构的同时，线越简单越好，这种想法不完全正确。线过少会导致肌肉变形的可操控性下降。模型布线不是以定型为最终目的，创作者必须为日后的动画着想。即便是单帧，也要为绘制贴图考虑。 无论是动画级还是电影级，布线的方法基本上没有太大区别。只是疏密安排不同而已。基本上可以遵循这样的规律： 一、运动幅度大地方线条密集。包括关节部位，表情活跃的肌肉群（如下图白色部分）。 密集的线有两个用途：（1）用来表现细节。（2）使伸展更方便。由于眼睛在表情动画中的变化是最丰富的，因此眼眶周围要有足够的伸展线。头盖骨部位不会有肌肉变形和骨骼运动，此处的布线能够定型就可以了。耳朵的形体很复杂，但是它布线的密集只是为了起到增加细节的目的而已。 二、运动幅度小的地方线条稀疏。包括头盖骨，部分关节和关节之间的地方（下图白色位置）。
