《热工过程与设备》考试试题（A）
注意事项：1、适用班级：
2、本试卷共1页,满分100分。
3、考试时间120分钟。
4、考试方式：闭卷
一、名词解释题（每小题2分，共10分）
1、扰动气幕
2、高铝砖
3、真实分解率：
4、红河：
5、前脸墙：
二、填空题（每题1分，共10分）
1、热工设备就是为材料热制备过程服务的,因此无机非金属材料热制备热工过程
的特点之一就是:热工设备必须在上满足所制备品热制备工艺过程的要求,于是就有了两种类型的热工设备,一种是 ,一种是连续式。
2、整个水泥熟料烧成系统的两个重要性能指标是：水泥的与。
3、新型干法水泥回转窑系统由 ,分解炉, ,熟料冷却机, 以及燃料
燃烧系统
4、回转窑内煤粉的燃烧属于，分解炉内的煤粉燃烧属于。
5、玻璃熔窑有和两大窑型。
6、玻璃池窑熔化部的、等处比玻璃池窑其他部位更易受到玻璃液
的高温蚀损，往往因为这些部位的损坏，会大大缩短玻璃池窑的。
7、以物料的为前提，以燃料的为关键，以生料的为目的，
以与为己任。
8、热应力包括应力和应力。
9、隧道窑内分为带，带和带
10、辊道窑窑体四个关键部位是，，和。
三、判断题（对的打√，错的打Х，每题1分，共10分）
1、回转窑窑头比窑尾的密封程度要求高，因此窑头大多采用迷宫式密封装置，窑尾采
用接触式密封装置。
2、回转窑的中心线与篦冷机的中心线必须要有一定的偏移量。
3、玻璃池窑的分隔装置中的窑坎是辅助分隔装置，不能单独使用，需要和其他分隔装
置配套使用。
4、窑外分解窑技术在水泥生产技术中占据统治地位。
5、因安全问题，三次风不能被预热，所以，在能完成任务的前提下，三次风比例越小
越好。
6、玻璃池窑的热源供给系统主要指小炉口与燃料烧嘴。
7、玻璃退火窑的主要功能是完全消除玻璃制品中的永久应力
8、隧道窑个辊道窑一样，将全窑分为预热带，烧成带，冷却带
9、辊道窑的辊子一般采用空心结构，因为壁厚越薄，抗弯能力越强。
10、荷重软化点是评价耐火材料高温机械性能的重要指标。
四、简答题（每小题5分，共40分）
1、为什么悬浮预热器系统内气、固之间的传热效率极高？为什么悬浮预热器系统又要分
多级串联的形式？
2、窑外分解窑的优点有哪些?请从结构,热工和工艺方面进行说明：
3、第四代篦冷机的特点是什么？
4、请简述玻璃池窑的分隔装置。
5、为什么玻璃池窑的胸墙要单独支撑？玻璃池窑大暄暄碴的作用是什么？
6、玻璃材料选用耐火材料的原则？
7、辊道窑对辊子的材质要求有哪些？
8、为什么辊道窑能实现快速烧成。
五、综述题（30分）
1. 请详述横火焰玻璃池窑的主要结构,功能及耐火材料的选用(可画图说明,字数不少于
500字)
A卷第1页
现场热工A(考卷）
————————————————————————————————作者：————————————————————————————————日期：
江苏省建设工程质量检测人员岗位合格证考核试卷 （现场热工)(A卷） (满分１０0分,时间8０分钟） 姓名考试号单位 一、单项选择题（每题1分，共计40分） 1、DGJ32/J ２３－2006 《民用建筑节能工程现场热工性能检测标准》适用于本省新建、扩建、改建的节能工程外围护结构热工性能的现场。 A．公共建筑 B.民用建筑 C.工业建筑 D．所有建筑 2、热箱法指用标定防护热箱对构件进行和传热系数的方法。 A．导热系数 B.热阻 C.热流值 D.温差 ３、DGJ32／J 23－200６规定屋顶、墙体、楼板内外表面温度测点各不得少于个。 A.１ B．２ C.３ D．４ 4、DGJ32/J 23-2０06规定热阻检测在自然通风状态下持续时间应不小于。 A.１d B.2d Ｃ.3d D．4ｄ 5、公式q=C·ΔE中,ΔE表示。 Ａ.热流计系数Ｂ.传热系数Ｃ．热电势Ｄ.热阻 6、 DGJ３２／Ｊ 23-20０６规定隔热性能检测时传感器的数量应以每 m2的室内面 积一个测头为宜。 A．5~10 B.１0~15 Ｃ．１５~20 D. ２0~25 7、 DＧJ32/J 23-２006规定门窗气密性检测密封板宜采用组合方式，应有足够的。 A．强度 B.牢度 C.刚度 D.硬度 8、DGＪ32／J 2３-２006规定门窗气密性正负压检测前，分别施加三个压差脉冲，加压 速度约为 Pa/ｓ。 A.30 B.４0 C.50 Ｄ.6０ 9、ＤＧJ３2/J 23－200６规定门窗气密性检测,测量空气渗透量时每级压差作用时间不 少于 s，记录升降压Ｐａ测量值。
《热工过程控制仪表课程设计》实践环节教学大纲 适用专业: 自动化（热工过程自动化方向） 先修课程：电路理论,模拟电子技术，热工测量与仪表，自动控制理论 一、目的 热工过程控制仪表课程实习与设计是学习热工过程控制仪表课程后的一个重要的综合实践环节。 1．通过课程设计实践，树立正确的设计思想，培养综合运用热工过程控制仪表课程和其他先修课程的理论与生产实际知识来分析和解决仪表控制系统设计问题的能力。 2．学习仪表控制系统设计的一般方法，掌握仪表控制系统的一般规律。 3．进行仪表控制系统设计基本技能的训练：例如计算、绘图、查阅资料和手册、运用标准和规范，进行计算机辅助设计和绘图的训练。 二、基本要求 1．能从仪表控制系统功能要求出发，制订或分析设计方案，合理地选择传感器，变送器、调节器和执行机构。 2．能按工艺的控制要求，选择相关模块，设计的调节器的组态图，填写相关控制数据表。 3．能考虑仪表安装与调整、使用与维护、经济和安全等问题，对仪表控制系统的安装技术要求进行设计。 4．图面符合国家有关标准，尺寸及公差标注正确，技术要求完整合理。三、实践内容与时间分配 见表1。 表1
四、实践条件与地点建议 1. 实践基本条件要求 提供学生进行课程设计的专用教室，并能提供学生一定的实验设备、实验条件，条件允许的话提供学生到生产实践场所短期参观学习的机会。 2. 实践地点建议 校内专用教室、实验室及火力发电厂。 五、能力培养与素质提升 1. 能力培养 通过课程设计实践，能够树立正确的设计思想，培养综合运用热工过程控制仪表课程和其他先修课程的理论与生产实际知识来分析和解决仪表控制系统设计问题的能力。在实践环节中进行仪表控制系统设计基本技能的训练。 2. 素质提升 通过实践，深入掌握理论教学内容，并将其运用到实践环节，具备一名专业工程师的基本素质。 六、考核方式与评分标准 1．考核方式：考查 2．成绩评定：按平时表现，设计说明书及答辩三部分综合考核，按优，良，中，及格，不及格计分。其中：平时表现（30%），设计说明书（40%）答辩（30%）。

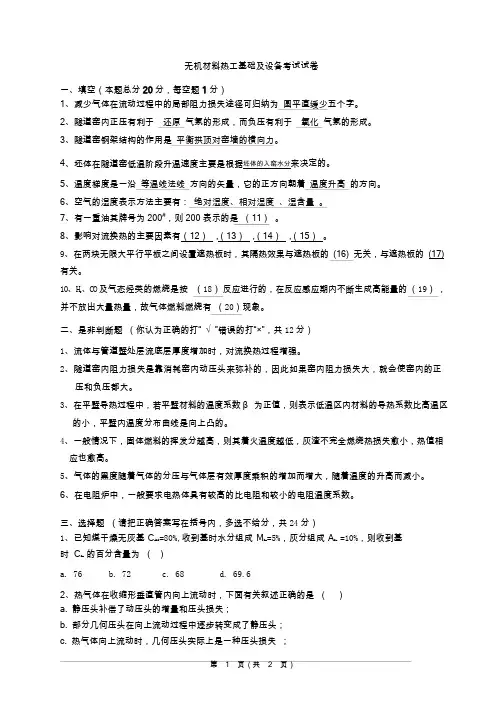

长沙理工大学考试试卷 试卷编号002 拟题教研室（或教师）签名叶昌教研室主任签名 一、填空（本题总分20分，每空题1分） 1、减少气体在流动过程中的局部阻力损失途径可归纳为圆平直缓少五个字。 2、隧道窑内正压有利于还原气氛的形成，而负压有利于氧化气氛的形成。 3、隧道窑钢架结构的作用是平衡拱顶对窑墙的横向力。 4、坯体在隧道窑低温阶段升温速度主要是根据坯体的入窑水分来决定的。 5、温度梯度是一沿等温线法线方向的矢量，它的正方向朝着温度升高的方向。 6、空气的湿度表示方法主要有：绝对湿度、相对湿度、湿含量。 7、有一重油其牌号为200#，则200表示的是（11）。 8、影响对流换热的主要因素有（12），（13），（14），（15）。 9、在两块无限大平行平板之间设置遮热板时，其隔热效果与遮热板的(16) 无关，与遮热板的(17) 有关。 10、H2、CO及气态烃类的燃烧是按（18）反应进行的，在反应感应期内不断生成高能量的（19），并不放出大量热量，故气体燃料燃烧有（20）现象。 二、是非判断题（你认为正确的打“√”错误的打“×”，共12分） 1、流体与管道壁处层流底层厚度增加时，对流换热过程增强。 2、隧道窑内阻力损失是靠消耗窑内动压头来弥补的，因此如果窑内阻力损失大，就会使窑内的正 压和负压都大。 3、在平壁导热过程中，若平壁材料的温度系数β为正值，则表示低温区内材料的导热系数比高温区 的小，平壁内温度分布曲线是向上凸的。 4、一般情况下，固体燃料的挥发分越高，则其着火温度越低，灰渣不完全燃烧热损失愈小，热值相 应也愈高。 5、气体的黑度随着气体的分压与气体层有效厚度乘积的增加而增大，随着温度的升高而减小。 6、在电阻炉中，一般要求电热体具有较高的比电阻和较小的电阻温度系数。 三、选择题（请把正确答案写在括号内，多选不给分，共24分） 1、已知煤干燥无灰基C daf=80%,收到基时水分组成M ar=5%，灰分组成A ar =10%，则收到基 时C ar的百分含量为（） a. 76 b. 72 c. 68 d. 69.6 2、热气体在收缩形垂直管内向上流动时，下面有关叙述正确的是（） a. 静压头补偿了动压头的增量和压头损失； b. 部分几何压头在向上流动过程中逐步转变成了静压头； c. 热气体向上流动时，几何压头实际上是一种压头损失；
第二章热负荷、冷负荷与湿负荷计算2-1 夏季空调室外计算干球温度是如何确定的？夏季空调室外计算干球温度是如何确定的？ 答：本部分在教材第9页 《规范》规定，夏季空调室外计算干球温度取夏季室外空气历年平均不保证50h的干球温度； 夏季空调室外计算湿球温度取室外空气平均不保证50h的湿球温度（“不保证”系针对室外空气温度而言）。 这两个参数用于计算夏季新风冷负荷。 2-2 试计算北京市夏季空调室外计算逐时温度。 答：参见计算表格。 2-3 冬季空调室外计算温度是否与采暖室外计算温度相同？ 答：参见教材第10页 不同，因为规范对两者定义就是不同的。 《规范》规定采用历年平均不保证1天的日平均温度作为冬季空调室外计算温度； 《规范》规定采暖室外计算温度取冬季历年平均不保证5天的日平均温度。 从定义上可知同一地点的冬季空调室外计算温度要比采暖室外计算温度更低。 2-4 冬季通风室外计算温度是如何确定的，在何种工况下使用？
答：见教材第10页 《规范》规定冬季通风室外计算温度取累年最冷月平均温度。 冬季通风室外计算温度用于计算全面通风的进风热负荷。 2-5 夏季通风室外计算温度和相对湿度是如何确定的，在何种工况下使用？ 答：《规范》规定夏季通风室外计算温度取历年最热月14时的月平均温度的平均值；夏季通风室外相对湿度取历年最热月14时的月平均相对湿度的平均值。 这两个参数用于消除余热余湿的通风及自然通风中的计算； 当通风的进风需要冷却处理时，其进风冷负荷计算也采用这两个参数。 2-6 在确定室内空气计算参数时，应注意什么？ 答：见教材第10页 （1）建筑房间使用功能对舒适性的要求、工艺特定需求； （2）地区、冷热源情况、经济条件和节能要求等因素。 2-7 建筑物维护结构的耗热量包括哪些？如何计算？ 答：《规范》规定，维护结构的耗热量包括基本耗热量和附加（修正）耗热量两部分。见教材第13页 （1）维护结构的基本耗热量，即按照基本公式计算
目录 实验一流体力学综合实验 (2) 实验二燃料热值的测定（氧弹法） (7) 实验三球体法导热系数的测定. (12) 实验四套管换热器液-液换热实验 (16) 附录1 铜－康铜热电偶分度表 ...... 错误！未定义书签。附录2 精密数字温度温差仪使用方法 . (21)
实验一流体力学综合实验 流体力学综合实验台为多用途实验装置，其结构示意图如图1所示。 图1 流体力学综合试验台结构示意图 1.储水箱 2.上、回水管 3.电源插座 4.恒压水箱 5.墨盒 6.实验管段组 7.支架 8.计量水箱 9.回水管10.实验桌 利用这种实验台可进行下列实验： 一、雷诺实验； 二、能量方程实验； 一、雷诺实验 1．实验目的 （1）观察流体在管道中的流动状态； （2）测定几种状态下的雷诺数； （3）了解流态与雷诺数的关系。 2．实验装置 在流体力学综合实验台中，雷诺实验涉及的部分有高位水箱、雷诺数实验管、阀门、伯努力方程实验管道、颜料水（蓝墨水）盒及其控制阀门、上水阀、出水阀，水泵和计量水箱等，秒表及温度计自备。 3．实验前准备
（1）、将实验台的各个阀门置于关闭状态。开启水泵，全开上水阀门，把水箱注满水，再调节上水阀门，使水箱的水有少量溢流，并保持水位不变。 （2）、用温度计测量水温。 4．实验方法 （1）、观察状态 打开颜料水控制阀，使颜料水从注入针流出，颜料水和雷诺实验管中的水迅速混合成均匀的淡颜色水，此时雷诺实验管中的流动状态为紊流；随着出水阀门的不断的关小，颜料水与雷诺实验管中的水渗混程度逐渐减弱，直至颜料水与雷诺实验管中形成一条清晰的线流，此时雷诺实验管中的流动为层流。 （2）测定几种状态下的雷诺系数 全开出水阀门，然后在逐渐关闭出水阀门，直至能开始保持雷诺实验管内的颜料水流动状态为层流状态。按照从小流量到大流量的顺序进行实验，在每一个状态下测量体积流量和水温，并求出相应的雷诺数。 实验数据处理举例： 设某一工况下具体积流量Q=3.467×10-5m 3/s ，雷诺实验管内径d=0.014m ，实验水温T=5℃，查水的运动粘度与水温曲线，可知微v=1.519×10-6m 2/s 。 流 速 s m F Q V /255.0014.04 10467.325 =??= =-π 雷诺数 207510519.1/225.0014.0/Re 6=??=?=-v d V 线
热能０２级《工厂热工设备》期末考试参考答案 一、解释下列概念和术语（每题２分，共２０分） １．火焰炉内热过程 火焰炉内气体流动、燃料燃烧和传热、传质过程的综合，是以传热为中心的物理和物理化学过程，以物理过程为主。 ２．火焰 具有一定的外形和长度、明亮轮廓的炽热的正在燃烧的气流 股。 ３．炉温 炉子测温热电偶所反映的温度，是某种意义上的综合温度。 ４．定向辐射传热 炉气对炉衬、炉料的的辐射换热量不同的炉内辐射传热现象，分直接定向辐射传热和间接定向辐射传热两种。 ５．炉子热平衡 根据热力学第一定律建立起来的、表示在一定时间内炉子热 量收入和热量支出在数量上的平衡关系。 ６．热量有效利用系数 有效热／总供热量 ７．热量利用系数 留在炉膛的热量／总供热量 ８．炉底强度，有效炉底强度（钢压炉底强度）
单位炉底面积单位时间内的产量叫做炉底强度；如果只 考虑钢坯覆盖的那部分炉底面积，就叫做有效炉底强度（钢压炉底强度）。 ９． 钢的加热速度 金属表面升温速度；加热单位厚度金属所需要的时间；单位时间加热金属厚度。 １０． 钢的加热温度，钢的加热均匀性 加热完后钢的表面温度，钢的外部和中心温度的一致程度。 二、填空（每题２分，共３０分） １．火焰炉内的气体运动大致可以分为（气体射流运动）〔１分〕及（主要由它引起的气体回流运动）〔１分〕两大部分。 ２．炉内气体再循环率r 的定义式为（ ），再循环倍率的定义式为（ ）。 a o r m m m r h kg h kg h kg ＋＝） ／气体质量流率（）＋从喷嘴周围供入的／流率（从喷嘴流出气体的质量）／再循环气体流率（再循环率＝ r a o r m m m m r h kg h kg h kg h kg ＋＋＝｝）／再循环气体流率（）＋／体质量流率（＋从喷嘴周围供入的气）／量流率（｛从喷嘴流出气体的质）／／再循环气体流率（再循环率＝‘ （１分） a o r a o m m m m m R h kg h kg h kg h kg h kg ＋＋＋＝｝）／气体质量流率（）＋从喷嘴周围供入的／量流率（｛从喷嘴流出气体的质）｝／ ／）＋再循环气体流率（／体质量流率（＋从喷嘴周围供入的气） ／量流率（｛从喷嘴流出气体的质再循环倍率＝ （１分）
一、燃料燃烧技术 (一)填空题 1、燃料燃烧的条件包括___________、_____________与_____________。 2、从燃烧的角度来看，各种不同燃料均可归纳为两种基本组成，一种是 ____________，另一种是_____________。 3、由缓慢的氧化反应转变为剧烈的氧化反应（即燃烧）的瞬间叫___________，转变时的最低温度称为______温度。 4、H2、CO及气态烃类的燃烧是按__________反应进行的，在反应感应期内不断生成高能量的__________，并不放出大量热量，故气体燃料燃烧有__________现象 5、H2和CO的燃烧是按__________反应进行的；水气的存在对CO的燃烧具有决定性的影响，因为水气的存在使可燃混合物具有_________H、OH的缘故。 6、按照燃烧速度的影响因素不同，固态炭的燃烧分为：_________燃烧区、 ________燃烧区与过渡燃烧区等。 7、当煤气和空气事先在燃烧装置中混合均匀时，则燃烧速度主要取决于着火和燃烧反应速度、没有明显的火焰轮廓，称为_________。 8、当煤气和空气在燃烧装置中不预先进行混合，而是分别送到燃烧室中，并在燃烧室中边混合边燃烧，火焰较长，有明显的轮廓。故这种燃烧称为_________。 9、重油的燃烧过程包括________、________、________、________、________五个过程。 10、重油的雾化方法有两大类，一类是靠________的能量雾化，常用的雾化剂是________、________；另一类称为油压式（或机械式）雾化。常见的雾化方法可分为三种：________、________、________。 11、固体燃料的燃烧过程可以分为______、________和________三个阶段。其中燃烬阶段是固体燃料所特有的。 (二)选择题 1、H 2、CO及气态烃类的燃烧是典型的链锁反应过程，是按分支链锁反应进行的，以下______为链锁刺激物（中间活性物）。 A、H； B、OH； C、O； D、H、OH和O。 2、一氧化碳的燃烧是典型的链锁反应过程，其中加入少量水气，具有活性中心____ 。 A、H； B、OH； C、O； D、H、OH。 3、固定炭的燃烧速度不仅取决于可燃物与氧气之间的化学反应速度，也和氧化
耐火材料对热工设备节能环保作用的探讨 发表时间：2019-08-08T09:44:50.657Z 来源：《建筑模拟》2019年第26期作者：邓勇 [导读] 耐火材料应用于钢铁、有色、建材、化工、电力、环保、航天等领域的高温过程，是所有高温工业新工艺和新技术实施的重要基础和支撑材料，对高温工业产品质量提升与品种开发、高效生产和节能减排具有重要作用。 邓勇 贵州省六盘水市水钢集团公司博宏石灰矿业分公司贵州六盘水 553028 摘要：耐火材料应用于钢铁、有色、建材、化工、电力、环保、航天等领域的高温过程，是所有高温工业新工艺和新技术实施的重要基础和支撑材料，对高温工业产品质量提升与品种开发、高效生产和节能减排具有重要作用。钢铁、有色和石化等高温行业的高速发展，关键装备和技术的进步，极大地带动了我国耐火材料的科技创新和产业发展。文章针对耐火材料对热工设备节能环保的应用和作用进行了研究，以供参考。 关键词：耐火材料；热工设备；节能环保 1采用热导率低的隔热保温耐火材料，降低热工设备的热损失 1.1热工设备热损失 热工设备的热损失一般有以下几项：（1）热工设备体表面各部位散失的热量，可达产品单位能耗的10%～40%；（2）热工设备体的蓄热损失，对连续操作的热工设备不太重要，对间歇式作业的热工设备蓄热损失达5%～25%；（3）水冷损失的热量，如连续式轧钢加热炉的滑轨水冷管，不做耐火材料包扎，热量损失达25%以上；（4）接缝、孔眼和炉门等部位密封不严泄漏损失的热量，如电弧炉门热量损失达35%以上；（5）排烟带走的热损失。以上热损失都与耐火材料有关，特别是（1）～（4）项与耐火材料的隔热保温性能有很大关系。减少炉体表面热损失的基本途径就是选用合适的隔热保温材料，降低炉体外表面温度。在炉膛温度一定的情况下，外表面温度主要取决于炉墙厚度和炉墙材料的热导率。加大炉墙厚度将导致炉体的蓄热量增加，可使蓄热损失增大。因此，合理利用隔热保温材料成为最佳选择。近年来，我国隔热保温材料发展很快，不但有各种材质，不同体积密度，不同热导率的定型产品，还有相应的不定形耐火材料，各种材质的耐火纤维及制品，硅钙板，纳米绝热板等。这些保温隔热产品的外形规格，理化指标，隔热保温效果不同，市售价格也不同。因此，应该根据热工设备的使用条件进行内衬设计。收集原始资料，其中包括温度参数（热工设备的热面温度，冷面温度），物理常数（隔热材料的热导率，体积密度，最高使用温度），经济参数（耐火材料价格，燃料价格，发热量，利用系数等），然后进行计算节能效果，并分析对比，选择合适的隔热保温材料并制定合理的方案。 1.2降低热工设备散热损失 钢包的隔热保温目前，我国钢铁行业平均能耗比日本高50%，大型企业高30%。钢包是钢铁行业的重要热工设备。为了钢包保温，经过对钢包散热计算及对隔热保温材料的研究发现，钢包内衬应该采用四层材料砌筑，即在钢壳内表面涂层节能涂料，向内是10mm纳米绝热板，再向内是75mm的高强纳微米隔热浇注料，再向内是工作层。渣线工作层采用低热导率的镁碳砖，熔池工作层采用刚玉—尖晶石质不烧砖。这种方法应用在120t精炼钢包上，使渣线处钢包壳温度约225℃，熔池处钢包壳约200℃，包底壳约170℃。这种节能结构取得了良好的使用效果：①高强纳微米浇注料和低导热工作层能有效保护纳米板，使之长期处于安全工作温度内，显著提高保温层和永久层的使用寿命；②完全可以使包壳温度降低100℃以上，提高包壳使用寿命，减少烤包用燃气，钢液温度降低速度显著减慢，降低出钢温度，提高金属收得率，提高劳动生产率，达到节能环保和降低成本的目的。 （2）水泥回转窑过渡带用低导热复合砖水泥回转窑是高耗能的热工设备，特别是前后过渡带，耐火材料内衬没有窑皮保护，直接与水泥物料接触，窑体温度偏高，增加了热损失及燃料消耗，降低窑体和托轮的使用寿命，同时使耐火材料也容易损坏。为了减少散热和安全隐患，采用工作层、保温层、隔热层三层结构。如果采用三种不同热导率的耐火砖砌筑，在回转窑运转时，往往容易发生内衬掉砖事故。因此，研究了低导热多层复合砖，即砖采用三层结构：工作层（硅莫砖厚0.140m），保温层（轻质莫来石砖厚0.035m），这两层的结合界面采用正弦曲面结合方式，而第三层为隔热层（含ZrO2的陶瓷纤维板，厚0.025m），保温层与隔热层的结合面采用135°坡形结合方式，可使复合砖中间层（保温层）的应力集中较少，多层复合砖综合热导率由原来硅莫砖的2.74W/（m·K）降低到1.50W/（m·K），使窑外壳温度降低50～70℃。 2 蓄热与储能耐火材料的节能环保 2.1高炉热风炉用耐火材料的节能环保 高炉热风炉是兼有储能与换热功能的能源有效利用装置，以高炉煤气为燃料，利用耐火材料作为储能与换热元件为高温提供热风，高炉的鼓风热风每提高100℃，大约相应降低焦比20kg/t铁水。热风炉是典型的蓄热式换热器，热风炉蓄热室内的格子砖是热风炉进行热交换的载体，承担着将燃烧煤气产生的热量传递到高炉鼓风的重要作用。格子砖蓄热量和放热效率的高低直接影响到热风温度和热风炉热效率。在不改变格子砖面积和材质的情况下，研究了材料本身的热导率对热风炉换热效率的影响。结果是：提高格子砖的热导率，显著提高热风炉的换热效率。当硅砖的热导率由1.8W/（m·K）提高到2.3W/（m·K）时，使热风炉燃烧期时间缩短8.2%。热风炉分为高、中、低温和高低温交换等几个区域，按耐火材料的不同特性，在我国一般选择硅砖、高铝砖和粘土砖组合。高温区（800～1500℃）包括拱顶和格子砖上部等稳定为高温区，以硅砖砌筑为主。因为硅砖高温性能稳定，真密度小，可以减轻质量，而且具有荷重软化温度高、高温蠕变率低、热导率大等特性，热风炉高温区普遍选择硅砖；中温区域（600～1150℃）普遍选择低蠕变高铝砖或红柱石砖；低温区（350～900℃）在燃烧室和蓄热室的下部，以粘土砖为主。蓄热式高温空气燃烧技术是一种回收余热的技术，在很多炉窑上应用，如塔式锌精馏炉、玻璃池窑等热工设备都设有蓄热室，既可节能降耗，又不降低出炉膛烟气温度。采用热导率较大的蓄热材料，降低蓄热体内部的热阻，有利于内部传热，同时强化蓄热室内部整体换热，提高换热效率。 2.2电热储能用耐火材料的节能 众所周知，当一个地方在用电高峰时，有时会造成电力不足或停电，而在用电低峰期间，会造成发电效率降低，浪费电厂燃煤。利用耐火材料的高热容特性，建立电热储能装置，就是用来拉平电力负荷的技术设施。其中以蓄热能力大的耐火砖作为蓄热元件，外壳用隔热耐火材料进行隔热保温，在下半夜电力需求量小时，蓄热耐火砖通过电阻加热系统被加热到800℃左右，把电能转变成热能储存起来。在用
热工仪表自动化复习题 一.名词解释 1.冶金生产过程自动化的概念。 答：自动化就是在工业生产的设备上配备自动化装置以代替工人的直接劳动，从而使生产在不同程度上 自动地进行。那么，这些用自动化装置来管理和控制生产过程的方法则称为自动化。而用相应的自动化装 置来管理和控制冶金生产过程的则称为冶金自动化。 2.生产过程自动化主要包括哪几方面的内容？ 答：1）自动检测系统2） 自动信号和联锁保护系统3）自动操纵及自动开停车系统4） 自动控制系统 3.自动调节系统主要由哪几个环节组成？ 答：㈠自动化装置1测量元件与变送器2自动控制器3执行器㈡被控对象 4.自动调节系统的最大偏差的概念。 答：最大偏差是指在过渡过程中，被控变量偏离给定值的最大数值。在衰减振荡过程中，最大偏差就是 第一个波的峰值。 5.什么是自动调节系统的余差？ 答：当过渡过程终了时，被控变量所达到的新的稳态值与给定值之间的偏差叫做余差，或者说余差就是 过渡过程终了时的残余偏差。 6.测量仪表的理论上的绝对误差和工程上的绝对误差有什么不同? 答：理论上的绝对误差是仪表指示值与被测量的真值的差值;工程上的绝对误差被校表的读数值与标准表 的读数值的差值.因为真值无法得到 7.测量仪表的相对误差的定义？ 000x x x x y -=?=x ：被校表的读数值，x 0 ：标准表的读数值 8.测量仪表的指示变差的概念。 答：变差是指在外界条件不变的情况下，用同一仪表对被测量在仪表全部测量范围内进行正反行程（即 被测参数逐渐由小到大和逐渐由大到小）测量时，被测量值正行和反行所得到的两条特性曲线之间的最大 偏差。 9.测压仪表主要有哪几类？ 答：1.液柱式压力计2.弹性式压力计3.电气式压力计4.活塞式压力计 10.生产过程检测中，主要的工艺参数是什么？ 答：温度、压力、流量、物位 二.简答题 1.仪表的选型原则，尤其是压力仪表的选择时，其量程范围的确定原则是什么？ %100max ?-?=测量范围下限值 测量范围上限值δ相对百分误差δ
热工基础读书报告 摘要：能源是提供能量的源泉，是人类社会生存和发展的源泉。热工的基础课程的目的是认识和掌握能源开发和利用的基本规律，为合理的开发和利用能源奠定理论基础。本文就热工基础这门课程的学习进行了以下三方面的总结。第一：说明这门课程的研究目的和研究方法；第二：简单总结各章节的主要内容和知识框架体系；第三：从个人角度论述一下学习这门课程的心得体会及意见。 关键词：能量热工学研究方法心得体会
正文 自然界蕴藏着丰富的能源，大部分能源是以热能的形式或者转换为热能的形式予以利用。因此，人们从自然界获得的的能源主要是热能。为了更好地直接利用热能，必须研究热量的传递规律。 1 热工基础的研究目的和研究方法 1.1 研究目的 热的利用方式主要有直接利用和间接利用两种。前者如利用热能加热、蒸煮、冶炼、供暖等直接用热量为人们服务。后者如通过个证热机把热能转化为机械能或者其他形式的能量供生产和生活使用。 能量的转换和传递是能量利用中的核心问题，而热工基础正是基于实际应用而用来研究能量传递和转换的科学。 传热学就是研究热量传递过程规律的学科，为了更好地间接利用热能，必须研究热能和其他能量形式间相互转换的规律。工程热力学就是研究热能与机械能间相互转换的规律及方法的学科。由工程热力学和传热学共同构成的热工学理论基础就是主要研究热能在工程上有效利用的规律和方法的学科。 作为一门基于实际应用而产生的学科，其最终还是要回归到实际的应用中，这样一来，就要加强对典型的热工设备的学习和掌握。 1.2研究方法 热力学的研究方法有两种：宏观研究方法和微观研究方法。宏观研究方法是以热力学第一定律和热力学第二定律等基本定律为基础，针对具体问题采用抽象、概括、理想化简化处理的方法，抽出共性，
五大热工设备介绍 一、预热器： 预热器主要功能是充分利用回转窑和分解炉排出的废气余热加热生料，使生料预热及部分硅酸盐分解，最大限度提高气固间的预热效率，实现整个煅烧系统的优质、高产、低消耗。它必须具备气固分散均匀、换热迅速和高效分离三个功能，在旋风预热器中，物料与气流之间的热交换主要在各级旋风筒之间的连接管道中进行，因此对旋风筒本身的设计，主要考虑了如何获得较高的分离效率和较低的压力损失，旋风筒的主要任务在于气固分离。来自上一级旋风筒收集下来的物料经喂料管落入散料板上冲散折回进入下一级旋风筒的排气管道中均匀冲散悬浮，并随上升气流进入旋风筒进行气固分离，气流由上而下做旋风运动，最后从锥部随排风机给予的动能沿旋风筒的中心垂直往上运动，此时，固体的物料沿筒壁落下进入下料溜管，排出的是相对干净的废气。旋风筒的收尘效率及阻力与旋风筒内的风速密切相关，旋风筒截面风速一般控制在5—6m/s，进风口风速在15-18m/s，出口风速控制在11-14m/s，若过高，引起系统阻力较大，过低不利于旋风筒收尘。 预热器主要部位工艺操作参数如下图（以天津院TDF预热器为例）：
预 图：
二、分解炉： 分解炉是在预热器和回转窑之间增设的一个装臵，燃煤喂入分解炉燃烧放出的热量与进入炉内的生料碳酸盐的分解和吸热过程同时在浮状态下进行，使得入窑碳酸盐分解率提高到90%以上。原来在窑内进行的分解反应移至分解炉内来，燃料大部分从分解炉内加入，减轻了窑内热负荷，延长了衬料的寿命有利于生产大型化，由于燃料与生料粉混合均匀，燃料燃烧热及时传递给物料，使燃烧、换热及碳酸盐分解过程都得到优化，因而具有优质、高效、低耗等一系列优良性能特点，它主要作用是燃料的燃烧、换热和碳酸盐的分解。在分解炉内，生料及燃料分别依靠“涡旋效应”、“喷腾效应”、“悬浮效应”和“流化态效应”分散于气流之中。由于物料之间在炉内流场中产生相对运动，从而达到高度分散、均匀混合和分布、迅速换热、延长物料在炉内的滞留时
一．选择题（每题1分，共计30分。） 1.精度为0.5级的温度表，测量范围为50～800℃，该表的允许基本误差是（ A ）。 A、±3.75℃； B、±4℃； C、±4.25℃； D、±0.35℃。 2.有一压力测点，如被测量最大压力为10MPa，则所选压力表的量程应为（ A）。 A、16MPa； B、10MPa； C、25Mpa； D、20MPa 。 3.标准化节流装置是（ A）。 A、文丘利管； B、偏心孔板；Ｃ、翼形动压管； D、毕托管。 4.氧化锆氧量计要得到准确的测量结果，其工作温度必须在（ B）。 A、500℃左右； B、850℃左右； C、1200℃左右； D、 600℃左右。 5.在计算机控制系统中，计算机的输入和输出信号是（ B ）。 A、模拟信号； B、数字信号； C、4-20mA的标准信号； D、开关信号。 6.补偿导线的正确敷设应从热电偶起敷到（ C ）为止。 A、就地接线箱； B、二次仪表； C、和冷端补偿装置同温的地方； D、控制室。 7.在三冲量给水调节系统中，校正信号是（ A ）。 A、汽包水位信号； B、蒸汽流量信号； C、给水流量信号 D、给水压力信号。 8.热工仪表的质量好坏通常用（ B ）等三项主要指标评定。 A、灵敏度、稳定性、时滞； B、准确度、灵敏度、时滞； C、稳定性、准确性、快速性； D、精确度、稳定性、时滞。 9.锅炉灭火保护动作最主要作用是（ C ） A、跳一次风机 B、跳引送风机 C、切断所有燃料 D、切断所有一二次风源。 10.在协调控制系统的运行方式中负荷调节反应最快的方式是（ D ）。 A、机炉独立控制方式 B、协调控制方式 C、汽轮机跟随锅炉方式 D、锅炉跟随汽轮机方式 11.DCS系统的备用电源的切换时间应小于（ D ）ms，以保证控制器不初始化。 A、1； B、2； C、3； D、5。 12.关于单元机组自动调节系统中常用的校正信号，下列叙述中错误的是（ B ） A、送风调节系统中用烟气氧量和给定值的偏差作为送风量的校正信号； B、给水调节系统中用给水压力和给定值的偏差作为送风量的校正信号； C、在燃料量调节系统中用机组实际输出的功率和负荷要求的偏差来校正燃烧率；
（注意：保持清洁，设计结束后装订在设计说明书正文的第1页） 《热工过程自动控制》课程设计任务书 专业方向：热能与动力工程 班级： 学生姓名： 指导教师： 周数：1 学分：1 一、设计题目 600MW单元机组直流锅炉给水控制系统的组态设计 二、原始资料 1. 控制对象 600MW超临界机组直流锅炉给水控制系统采用两台分别带50%负荷的汽动给水泵作为正常负荷下的供水，设置一台可带50%负荷的电动给水泵，作为启动及带低负荷或两台汽动泵中有一台故障时作备用泵使用。 2. 控制要求 直流锅炉必须使燃烧率和给水量随时保持适当的比例。 （1）给水流量控制回路仅当锅炉运行在纯直流工况下，才能对锅炉出口的主蒸汽温度起到粗调的作用。为保证锅炉本身的安全运行，要求任何工况下省煤器入口给水流量不低于35%MCR； （2）给水泵串级控制回路的副调节器根据给水流量偏差输出给水泵控制指令，调节各台泵的转速以满足机组负荷变化的需要； （3）为保证给水泵的运行安全，给水流量调节阀控制回路通过调节给水阀门的开度维持泵出口母管的压力在适当范围内； （4）汽动给水泵再循环阀调节回路需保证通过每台汽泵的流量不低于最小允许流量。 三、设计任务 1、了解大型单元机组控制系统概貌和集散控制系统概貌及其组态原理；
2、了解ABB贝利公司Symphony集散控制设备及其重要功能模块的作用； 3、掌握控制对象（包括工艺流程）及控制任务； 4、根据控制系统原理进行相应集散控制系统的组态设计； 给水控制系统包括三个部分：（1）给水流量指令形成回路（2）汽动给水泵转速控制回路（3）给水流量调节阀控制回路，可任选其中两部分做组态设计。 5、对所设计的部分进行组态分析。 四、建议时间安排 课程设计时间安排 序号内容时间 1 收集资料，学习相关理论知识1天 2.5天 2 进行集散控制系统的组态设计 并绘制组态图 3 整理报告1天 4 答辩0.5天 5 合计5天 五、成果要求 1、课程设计报告 （1）字数约5000左右，统一用A4纸手工书写，字迹工整。 （2）主要内容及装订顺序：封面、扉页、成绩考核表、课程设计任务书、目录、正文、参考文献、设计体会及附录。 （3）正文部分应该包括以下几项内容：大型单元机组控制系统概述、集散控制系统概述及其组态原理、Symphony集散控制设备简介及重要功能模块的作用、系统控制对象（包括工艺流程）及控制任务、所选定部分的组态设计和组态分析。（4）设计报告严禁抄袭，即使是同一小组也不允许雷同，否则按不及格论。 2、图纸要求：图纸要求手绘，以附录的形式放在报告最后。 六、成绩评定 设计成果主要由设计报告体现，成绩评定等级为优、良、中、及格、不及格五级制。设计成绩根据以下四个方面综合确定：（1）设计报告（40%）（2）设计期间表现（20%）（3）设计答辩（40%）。
［提要］本文介绍福建省常用外墙材料的隔热保温构造形式和热工性能试验分析结果，并对我省建筑外墙的墙体节能提出看法和建议。 ［关键词］外墙构造；保温隔热；热工效果；传热系数 Ａｂｓｔｒａｃｔ：ＴｈｉｓｐａｐｅｒｉｎｔｒｏｄｕｃｅｓｔｈｅｈｅａｔｐｒｅｓｅｒｖａｔｉｏｎａｎｄｉｎｓｕｌａｔｉｏｎｓｔｒｕｃｔｕｒｅｔｙｐｅｓｏｆｒｏｕｔｉｎｅｗａｌｌｍａｔｅｒｉａｌｓｉｎＦｕｊｉａｎｐｒｏｖｉｎｃｅ，ａｎｄｔｈｅｉｒｔｈｅｒｍａｌｐｅｒｆｏｒｍａｎｃｅｔｅｓｔｒｅｓｕｌｔ．ｃａｎｅｄａｌｓｏｐｕｔｆｏｒｗａｒｄｓｏｍｅｖｉｅｐｏｉｎｔｓａｎｄａｄｖｉｃｅｓｏｎｗａｌｌｂｏｄｙｅｎｅｒｇｙｅｆｆｉｃｉｅｎｃｙｏｆｂｕｉｌｄｉｎｇｏｕｔｓｉｄｅｗａｌｌ． Ｋｅｙｗｏｒｄｓ：ｏｕｔｓｉｄｅｗａｌｌ＇ｓｓｔｒｕｃｔｕｒｅ，ｈｅａｔｐｒｅｓｅｒｖａｔｉｏｎａｎｄｉｎｓｕｌａｔｉｏｎ，ｔｈｅｒｍａｌｅｆｆｅｃｔ，ｈｅａｔｔｒａｎｓｆｅｒｃｏｅｆｆｉｃｉｅｎｔ 建筑外墙热工性能和节能设计分析 黄夏东（福建省建筑科学研究院３５００２５） 收稿日期：２００５－１０－１８１概述一般建筑的外墙在外围护结构中占的比例最大，由它传热造成的负荷占整幢建筑热负荷的比例相当大，因此外墙的保温隔热性能是建筑节能的一个重要部份。从全国外墙材料发展情况来看，由于气候的差异和经济水平发展不一，以及各地的自身特点，全国没有统一的模式，各地使用的外墙材料也是多种多样，但相当数量的墙体材料自身的热工性能不能满足节能要求。由于南方地区建筑节能工作刚刚开展，其配套材料和技术相应缺乏。因此，开发和研究新型墙体材料，加强外墙外保温技术措施的研究是福建省目前建筑节能工作的重点。２福建省建筑外墙基本情况由于我国南方地区建筑节能工作启动的较晚，相应研究工作也较北方地区来的慢，特别是在建筑外墙上，墙改工作进展缓慢，以福建省为例，从近两年调查资料发现全省九个主要城市中，粘土制品的外墙材料占绝大多数（９０!以上），其它如粉煤灰砌块、加气混凝土、钢筋混凝土、灰沙砖等仅有少量使用。原因是多方面的，其中价格、施工工艺、材料自身缺陷或本地资源等特点是主要原因。较有代表性的是我省地形号称“八山一水一分田”的布局，大部分是丘陵地貌，特别是内陆地区，黄土资源丰富，在不破坏良田资源的前提下（但大量挖山造成毁山和破坏自然生态的现象较严重），生产粘土制品的原料是有保证的，并且成本极低，短时间内找出价格相当的替代墙材，是较困难的。因此，目前根据各地的特点，在研究新型墙体材料的同时，研究在原有热工性能较差的墙体上，进行隔热保温技术措施，研究如何通过构造的改变来达到节能目标，就更显得迫切起来。３常见外墙的热工性能实测我们在２００４年对福建省常见的墙体材料如粘土多孔砖、粉煤灰砌块、灰沙砖以及钢筋混凝土、混凝土砌块等外墙材料的传热系数等热工性能进行摸底检测，全面了解和掌握几种外墙材自身的热工性能，以及与节能指标要求的差距。通过改变墙体的构造（增加各种保温层）等，使墙体的传热系数达到节能标准的要求，用控制保温层厚度来达到不同传热系数的要求。这是在目前外墙材缺乏的情况下，利用原有墙体达标的最为简便的方法之一。 在实测中我们选用了福建建筑市场上用量最多的外墙材料：粘土空心砖、粉煤灰砌块、加气砼砌块和钢筋砼剪力墙等作为试验墙体，结合不同的外保温措施如：外刷聚苯颗粒保温砂浆、外贴挤塑聚苯乙烯泡沫板和外喷无溶剂聚氨酯硬泡等外保温方案，对其热工性能进行实测值理论值和标准值（福建省实施细则）的比较，比较数据详见表１。 表１构造传热系数实测值（理论计算值）与设计标准值表序号外墙名称容重（ｋｇ／ｍ３）各层构造厚度及名称传热系数ｗ／（ｍ２?Ｋ）实测值（理论值）设计标准值１粘土空心砖（１３孔承重）（容重８４７） ※２０ｍｍ水泥沙浆"１９０ｍｍ 空心砖"２０ｍｍ水泥沙浆１．８２２．０或１．５ ２０ｍｍ水泥沙浆"１９０ｍｍ空心 砖"１５ｍｍＺＬ胶粉聚苯颗粒"５ｍｍ抗裂砂浆 １．２１１．５２０ｍｍ水泥沙浆"１９０ｍｍ空心 砖"１０ｍｍ水泥沙浆"２０ｍｍ 挤塑聚苯乙烯板 "６ｍｍ聚合物砂浆 （０．８３）１．０ ２粉煤灰空心 砌块（容重１０３０）※２０ｍｍ水泥沙浆"１９０ｍｍ 粉媒灰空心砌块"２０ｍｍ水泥沙浆 ２．４５２．０ ２０ｍｍ水泥沙浆"１９０ｍｍ粉媒 灰空心砌块"２０ｍｍＺＬ胶粉聚 苯颗粒"５ｍｍ抗裂砂浆 １．２４１．５２０ｍｍ水泥沙浆"１９０ｍｍ粉媒 灰空心砌块"２０ｍｍ水泥沙 浆"２５ｍｍ挤塑聚苯乙烯板"６ｍｍ聚合物砂浆 （０．８０）１．０※２００ｍｍ钢筋混凝土（Ｃ２５，双层双向φ１０＠２００） ４．１０２．０２０ｍｍ水泥沙浆＋２００ｍｍ钢筋 混凝土＋３０ｍｍＺＬ胶粉聚苯颗粒"５ｍｍ抗裂砂浆 １．４６１．５２０ｍｍ水泥沙浆＋２００ｍｍ钢筋 混凝土＋２５ｍｍ挤塑聚苯乙烯板"６ｍｍ聚合物砂浆 ０．９５１．０ ３钢筋混凝土 （容重２４００）建筑物理与设备 福建建设科技２００６．Ｎｏ．１５８
试题第1页（共8页） 试题第2页（共8页） ○—○—○— ○—○—○— 密封线 内 不 要 答 题 试卷代号： 座位号 宁夏大学继续教育学院2012—2013年学年度第二学期期末考试 《热工过程自动调节》试题2 2013年4月 一、填空题（每空2分，共20分） 1、传递函数的定义为：在零初始条件下，系统 的拉氏变换和输入的拉氏变 换之比。 2、根据热工对象阶跃响应曲线，热对象动态特性可分为两大类： 和无自平 衡能力对象。 3、系统稳定的必要条件是闭环控制系统特征多项式（设首项系数a n >0）各项系统均 。 4、某标准二阶系统的阴尼比ζ＝0，则其衰减率ψ＝ 。 5、可变逻辑的控制器有可编程逻辑控制器和 。 6、前馈调节系统由于无闭合环路存在，亦称为 。 7、积分作用调节器也称为 。 8、调节器依据 、 和 三个信号进行调节， 称为三冲量调节系统。 二、单项选择题（每小题2分，共20分。从每小题的四个备选答案中， 选出一个正确答案，并将正确答案的号码写在题干后面的括号内。） 1、自动控制系统的稳定性是指遇到阶跃扰动时，过渡过程结束后，被控量是否趋于（ ） ① 有限值 ②零 ③1 ④无穷 2、单回路控制系统控制通道纯迟延时间τ μ 增大，被控量动态偏差（ ） ①一定增大 ②一定减小 ③不变 ④可能增大，也可能减小 3、在过热汽温控制系统中，为克服汽温被控对象的迟延和惯性，常常引入的辅助被控量是（ ） ①过热器入口蒸汽温度 ②过热器出口蒸汽温度 ③减温器出口蒸汽温度 ④减温水流量 4、下列热工对象中，属于有自平衡能力对象的是（ ） ①燃烧率扰动下汽轮机负荷不变时的汽压控制对象 ②燃烧率扰动下汽轮机调门开度不变时的汽压被控对象 ③汽轮机进汽量扰动引起负荷变化时的汽压被控对象 ④给水量扰动下的汽包水位被控对象 5、直流锅炉是一个多输入，多输出的被控对象，其主要输入量为（ ） ①汽温、汽压和蒸汽流量 ②给水量、燃烧率和汽轮机调门开度 ③汽温、汽压和汽轮机调门开度 ④给水量、燃烧率和蒸汽流量 6、0＜ψ＜1是（衰减振荡的调节过程） ①是非周期的调节过程 ②是等幅振荡的调节过程 ③衰减振荡的调节过程
精品文档 试卷代号： 座位号 宁夏大学继续教育学院2012—2013年学年度第二学期期末考试 《热工过程自动调节》试卷A 2013年4月 一、填空题（每空2分，共20分） 1、用数学模型可以描述系统的特性，这种特性又可分为 和动态特性。 2、根据热工对象阶跃响应曲线，热对象动态特性可分为两大类： 和无自平衡能力对象。 3、某二阶系统传递函数为4 4s s 8 R(s)C(s)2++=,其无阻尼荡振频率为 。 4、炉膛压力的测量应在炉膛 的不同侧面装设三个压力测点，然后进行“三取二”判别。 5、集散系统的分散性主要表现在 级。 6、前馈调节系统由于无闭合环路存在，亦称为 。 7、积分作用调节器也称为 。 8、电液转换器是将 转换成液压信号的转换元件。 9、汽包炉通常选燃料量、 和 作为相应的控制量。 二、单项选择题（每小题2分，共20分。从每小题的四个备选答案中， 选出一个正确答案，并将正确答案的号码写在题干后面的括号内。） 1、在程序控制系统中，给定值的变化是（ ） ① 固定的 ②未知的 ③按一定时间函数 ④随机的 2、单回路控制系统采用比例控制器，比例带δ减小，被控量静态偏差（ ） ①一定增大 ②一定减小 ③不变 ④可能增大，也可能减小 3、下列参数中，不属于三冲量给水控制系统冲量信号的是（ ） ①水位信号 ②蒸汽流量信号 ③给水流量信号 ④燃料量信号 4、直流锅炉是一个多输入，多输出的被控对象，其主要输入量为（ ） ①汽温、汽压和蒸汽流量 ②给水量、燃烧率和汽轮机调门开度 ③汽温、汽压和汽轮机调门开度 ④给水量、燃烧率和蒸汽流量 5、反馈控制作用的方向与被调量的变化相反，也就是反馈作用的方向应（ ） ①正反馈 ②负反馈 ③正增益 ④负增益 6、0＜ψ＜1是（ ） ①是非周期的调节过程 ②是等幅振荡的调节过程 ③衰减振荡的调节过程 ④是渐扩振荡的调节过程 7、 在导前微分信号中断时，系统能够正常工作，调节品质（ ） ①不变 ②提高 ③下降 ④不一定 8、 在非低负荷工况下，一般取满负荷的25%左右为界宜采用（ ），所以，单冲量系统和三冲量系统的切换在全程调节系统也是必要的。解决的方法是在调节系统中增加逻辑控制功能。 ①单冲量调节系统 ②双冲量系统
思考题 第一章 1.平衡状态与稳定状态有何区别？热力学中为什幺要引入平衡态的概念？ 答：平衡状态是在不受外界影响的条件下，系统的状态参数不随时间而变化的状态。而稳定状态则是不论有无外界影响，系统的状态参数不随时间而变化的状态。可见平衡必稳定，而稳定未必平衡。热力学中引入平衡态的概念，是为了能对系统的宏观性质用状态参数来进行描述。 2.表压力或真空度能否作为状态参数进行热力计算？若工质的压力不变，问测量其压力的 压力表或真空计的读数是否可能变化？ 答：不能，因为表压力或真空度只是一个相对压力。若工质的压力不变，测量其压力的压力表或真空计的读数可能变化，因为测量所处的环境压力可能发生变化。 3．当真空表指示数值愈大时，表明被测对象的实际压力愈大还是愈小？ 答：真空表指示数值愈大时，表明被测对象的实际压力愈小。 4. 准平衡过程与可逆过程有何区别？ 答：无耗散的准平衡过程才是可逆过程，所以可逆过程一定是准平衡过程，而准平衡过程不一定是可逆过程。 5. 不可逆过程是无法回复到初态的过程，这种说法是否正确？ 答：不正确。不可逆过程是指不论用任何曲折复杂的方法都不能在外界不遗留任何变化的情况下使系统回复到初态，并不是不能回复到初态。 6. 没有盛满水的热水瓶，其瓶塞有时被自动顶开，有时被自动吸紧，这是什幺原因？ 答：水温较高时，水对热水瓶中的空气进行加热，空气压力升高，大于环境压力，瓶塞被自动顶开。而水温较低时，热水瓶中的空气受冷，压力降低，小于环境压力，瓶塞被自动吸紧。 7. 用U形管压力表测定工质的压力时，压力表液柱直径的大小对读数有无影响？ 答：严格说来，是有影响的，因为U型管越粗，就有越多的被测工质进入U型管中，这部分工质越多，它对读数的准确性影响越大。 第二章
