实验8接触角法测定固体的表面润湿性
仪器和药品
仪器：SL-200B标准型光学接触角测定仪（示意图见图1）
药品：去离子水；玻璃片；有机玻璃片；细砂纸
图1. 接触角测定仪示意图
实验步骤
1、测试前，需要按图1熟悉仪器的各个部件，并拧开镜头盖，放在仪器底板上。
2、测试前，将接触角测定仪的三个平面调整好水平位置。具体为：
（1）将水泡放于接触角测定仪的底座上，通过调整接触角测定仪主机四个垫脚的螺丝，使水泡处于中间位置，校正仪器主机水平。（已校好，勿动！）
（2）将水泡放于样品台上，通过调整样品台下面的二维校正螺丝，使水泡处于中间位置。（已校好，勿动！）
（3）方法同上，校正镜头水平。
3、若进样针内已有去离子水，且内无气泡，可直接使用。检查进样针左侧的白色塑料螺丝，
是否把针体固定（不要拧太紧，以防断裂！）；检查进样针顶部的白色塑料螺丝，将进样针杆固定。
4、若进样针内去离子水不多，需重新吸入去离子水。将进样针的左侧两个螺丝和顶部螺丝
拧松，从左侧小心取出进样针。将干净的进样器在测试液体（去离子水）中反复多次抽拉，以排出进样器中的空气。抽拉进样器要轻缓，以免造成拉杆弯折。针头不能触碰容器边缘或底部，避免针头弯曲。取样之后用滤纸吸除针头周围的液体。逆时针旋转进样针右侧的银色进样泵，使2个黑色凹槽间的距离与进样针匹配，然后用刚才拧下的三个螺丝，将进样针固定到黑色固定架上。
5、插入程序专用U盘，双击电脑桌面上的“动静态接触角、表面自由能接触角分析系统”
图标，出现图2界面。点击“测试向导”，出现图3界面。选择“普通接触角”，“下一步”，出现图4界面。
图2
图3
图4
6、在图4界面中选择下拉菜单中的“uEye capture device 1”,并调节仪器主机左前方的
“光源调节钮”，如果进样针位置适当，可观察到屏幕上针头的黑色影像（图5）。点击“下一步”。出现图6界面。
图5
图6
7、在图6界面输入“报告名称”【统一编号为2014MMDD-name-1】、“测试单位”【DUT】、
“样品名称”【glass】等测试信息；点击“下一步”，出现图7界面。
图7
8、用洗洁剂清洗玻璃表面，用吹风机吹干（手不要触碰玻璃表面！）。将经清洗过的玻璃
片放在样品台上，调节样品台的位置，使玻璃片恰好位于画面的中间偏下。在图7界面调节亮度及对比度，调节亮度和对比度，使画面清晰。针管直径选择“0.5”，点击“下一步”，出现图8界面。
图8
9、选择“模型1 平面样品”，点击“下一步”。选择“停滴法”，进入“下一步”；选择
“标准环境”，进入“下一步”；出现图9界面。上述各项参数均保持。点击“设置完毕”。出现图10界面（即测试界面）。
图9
图10
10、协同调节样品台位置（前后，左右，上下）、进样针位置（前后，左右，上下）和
镜头的角度、光圈，使待测固体表面位于屏幕下1/3位置，针头位于屏幕上方中央，并使待拍摄画面亮度适宜。如图11所示。
图11
11、顺时针旋转银色进样泵（进样螺丝），并观察屏幕，使去离子水从针尖滴出（2 μL
为宜，图12），落在待测表面（图13），将画面上的基线移动到玻璃片与液滴接触的平面上，点击“测试”。系统自动进行测试与计算，计算完成后，出现界面（图14）。
图12
图13
图14
12、数据处理：在图14界面上选择“θ/2”法，点击“手动修改”。出现界面（图15），
将屏幕上一条线的两个端点放置在液滴与待测面的接触面（最宽处），将另一红点放置在液面的最高点。此时右侧栏内显示左右接触角的数值，二者相差不大于0.3时，点击“确定”。在随后出现的界面上点击“保存”。
图15
13、点击“报告”，选择刚才保存的报告，点击“详细报告”，点击“导出”，导出θ/2
法处理的文件。
14、选择单圆切线法，点击“手动修改”进行调整，点击“确定”。观察缩略图中显示
是否正常。保存得到的数据。并按步骤13导出文件。将上述两种处理方法得到的图形保存到Word文档中，待打印。
15、更换第二种固体，或对上述玻璃表面进行改性处理，重复上述步骤进行测试。
16、用细砂纸打磨有机玻璃片表面，清洗烘干之后进行测试（重复上述步骤）。
17、退出测试，点击“测试数据库”，进入查看测试数据。
18、关闭软件，将LED光源缓慢关闭，关闭接触角测试仪与电脑，小心将镜头盖拧上。
数据处理
接触角（°）
θ/2法单圆切线法玻璃片
有机玻璃片
打磨后的有机玻璃片
注意事项
测定时应注意以下两个问题：平衡时间和体系温度的恒定。当体系未达平衡时，接触角会变化，这时的接触角称为动态接触角，动态接触角研究对于一些粘度较大的液体在固体平面上的流动或铺展有重要意义(因粘度大，平衡时间长)。同时，对于温度变化较大的体系，由于表面张力的变化，接触角也会变化。因此，若一已基本达平衡的体系，接触角的变化，可能与温度变化有关。简单判断影响因素的方法是，平衡时间的影响一般是单方向的，而温度的波动可能造成γ的升高或降低。除平衡时间和温度外，影响接触角稳定的因素还有接触角滞后和吸附作用。
接触角仪清洁注意事项
1. 使用软布清洁接触角仪主机及配件，但镜头部分请使用光学清洁布来进行清洁动作。
2. 请不要使用溶剂清洗接触角仪，以免损坏接触角仪。
—、实验目的 1. 了解液体在固体表面的润湿过程以及接触角的含义与应用。 2. 掌握用JC2000C1静滴接触角/界面张力测量仪测定接触角和表面张力的方 法。 二、实验原理 润湿是自然界和生产过程中常见的现象。通常将固-气界面被固?液界面所取 代的过程称为润湿。将液体滴在固体表面上，由于性质不同，有的会铺展开来， 有的则粘附在表面上成为平凸透镜状，这种现象称为润湿作用。前者称为铺展润 湿，后者称为粘附润湿。如水滴在干净玻璃板上可以产生铺展润湿。如果液体不 粘附而保持椭球状，则称为不润湿。如汞滴到玻璃板上或水滴到防水布上的情况。 此外，如果是能被液体润湿的固体完全浸入液体之中，则称为浸湿。上述各种类 型示于图仁 图1各种类型的润湿 当液体与固体接触后，体系的自山能降低。因此，液体在固体上润湿程度的 大小可用这一过程自由能降低的多少来衡量。在恒温恒压下，当一液滴放置在固 体平面上时，液滴能自动地在固体表面铺展开来，或以与固体表面成一定接触角 的液滴存在，如图2所示。 图2接触角 铺展润湿 粘附湿润 不银润 浸湿
假定不同的界面间力可用作用在界面方向的界面张力来表示，则当液滴在固体平面上处于平衡位置时，这些界面张力在水平方向上的分力之和应等于零，这个平衡关系就是著名的Young方程，即 yso- ySL= yLG-COS0 (1) 式中ysG, yi_G，ysi.分别为固?气、液?气和固?液界面张力；8是在固、气、液三 相交界处，自固体界面经液体内部到气液界面的夹角，称为接触角，在0°-180°之间。接触角是反应物质与液体润湿性关系的重要尺度。 在恒温恒压下，粘附润湿、铺展润湿过程发生的热力学条件分别是： 粘附润湿Wa = ySG - ySL + yLG zO (2) 铺展润湿S = ysG?ysL?yLG >0 (3) 式中Wa, S分别为粘附润湿、铺展润湿过程的粘附功、铺展系数。 若将(1)式代入公式(2)、(3),得到下面结果： Wa二ysG+yLG -ySL=yLG(1+COS0) (4) S=ySG-ySL-yLG=yLG(COS0-1) (5) 以上方程说明，只要测定了液体的表面张力和接触角，便可以计算出粘附功、铺展系数，进而可以据此来判断各种润湿现象。还可以看到，接触角的数据也能作为判别润湿情况的依据。通常把8=90。作为润湿与否的界限，当8>90°,称为不润湿，当0<90°时，称为润湿，8越小润湿性能越好；当8角等于零时，液体在固体表面上铺展，固体被完全润湿。 接触角是表征液体在固体表面润湿性的重要参数之一，由它可了解液体在一定固体表面的润湿程度。接触角测定在矿物浮选、注水采油、洗涤、印染、焊接等方面
光学接触角测量仪可以记录液滴图像并且自动分析液滴的形状.液滴形状是液体表面张力、重力和不同液体样品的密度差和湿度差及环境介质的函数.在固体表面上，液滴形状和接触角也依赖于固体的特性（例如表面自由能和形貌）.使用液滴轮廓拟合方法对获得的图像进行分析，测定接触角和表面张力.使用几种已知表面张力的液体进行接触角测试可以计算得到材料的表面自由能. 作为光学方法，光学接触角测量仪的测量精度取决于图片质量和分析软件.Attension光学接触角测量仪使用一个高质量的单色冷LED光源以使样品蒸发量降到最低，高分辨率数码镜头、高质量的光学器件和精确的液体拟合方法确保了图片质量. 一、影像分析法接触角测试仪原理 影像分析法是通过滴出一滴满足要求体积的液体于固体表面，通过影像分析技术，测量或计算出液体与固体表面的接触角值的简易方法.作为影像分析法的仪器，其基本组成部分不外乎
光源、样品台、镜头、图像采集系统、进样系统.简单的一个影像分析法可以不含图像采购系统，而通过镜头里的十字形校正线去直接相切于镜头里观察到的接触角得到. 计算接触角的方法通常基于一特定的数学模型，如液滴可被视为球或圆椎的一部分，然后通过测量特定的参数如宽/高或通过直接拟合来计算得出接触角值.Young-Laplace方程描述了一封闭界面的内、外压力差与界面的曲率和界面张力的关系，可用来准确地描述一轴对称的液滴的外形轮廓，从而计算出其接触角. 仪器基本组成：光源、样品台、镜头、图像采集系统、进样系统. 二、插板法接触角测试仪原理 固体板插入液体时，只有板面与液体的夹角恰好为接触角时液面才直平伸至三相交界处，不出现弯曲.否则，液面将出现弯曲现象.因此，改变板的插入角度直至液面三相交界处附近无弯曲，这时，板面与液面的夹角即为接触角.

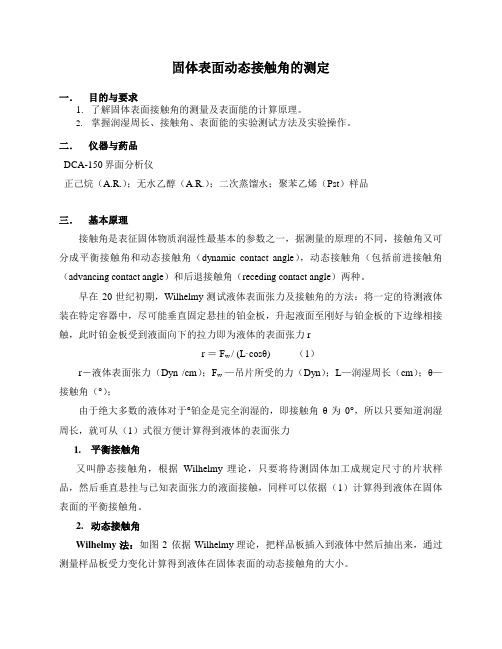

固体表面动态接触角的测定 一．目的与要求 1.了解固体表面接触角的测量及表面能的计算原理。 2.掌握润湿周长、接触角、表面能的实验测试方法及实验操作。 二．仪器与药品 DCA-150界面分析仪 正己烷（A.R.）；无水乙醇（A.R.）；二次蒸馏水；聚苯乙烯（Pst）样品 三．基本原理 接触角是表征固体物质润湿性最基本的参数之一，据测量的原理的不同，接触角又可分成平衡接触角和动态接触角（dynamic contact angle），动态接触角（包括前进接触角（advancing contact angle）和后退接触角（receding contact angle）两种。 早在20世纪初期，Wilhelmy测试液体表面张力及接触角的方法：将一定的待测液体装在特定容器中，尽可能垂直固定悬挂的铂金板，升起液面至刚好与铂金板的下边缘相接触，此时铂金板受到液面向下的拉力即为液体的表面张力r r ＝ F w / (L·cosθ) （1） r－液体表面张力（Dyn /cm）；F w —吊片所受的力（Dyn）；L—润湿周长（cm）；θ—接触角（°）； 由于绝大多数的液体对于°铂金是完全润湿的，即接触角θ为0°，所以只要知道润湿周长，就可从（1）式很方便计算得到液体的表面张力 1.平衡接触角 又叫静态接触角，根据Wilhelmy理论，只要将待测固体加工成规定尺寸的片状样品，然后垂直悬挂与已知表面张力的液面接触，同样可以依据（1）计算得到液体在固体表面的平衡接触角。 2.动态接触角 Wilhelmy法：如图2依据Wilhelmy理论，把样品板插入到液体中然后抽出来，通过测量样品板受力变化计算得到液体在固体表面的动态接触角的大小。
