直流电动机作为机电执行元部件，内部有一个闭合的主磁路。主磁通在主磁路中流动，同时与第二个电路交链，其中一个电路是用以产生磁通的，称为激磁电路，另外一个是用来传递功率，称为功率回路或者电枢回路。现行的直流电动机都是旋转电枢式，也就是说激磁绕组及其所包围的铁芯组成的磁极为定子，带换向单元的电枢绕组和电枢铁芯结合构成直流电动机的转子。
１．转矩：电动机得以旋转的力矩，单位为 kg .m 或N. m；
２．转矩系数：电动机所产生转矩的比例系数，一般表示每安培电枢电流所能产生的转矩大小；
３．摩擦转矩：电刷、轴承、换向单元等因摩擦而引起的转矩损失；
４．启动转矩：电动机启动时所产生的旋转力矩；
５．转速：电动机旋转的速度，工程单位为 r/min，即转每分，在国际单位制中为 rad/s，即弧每秒；
６．电枢电阻：电枢内部的电阻，在有刷电动机里一般包括电刷与换向器之间的接触电阻，由于电阻中流过电流时会发热，因此总希望电枢电阻尽量小些；
７．电枢电感：因为电枢绕组是由金属线圈构成，必然存在电感，从改善电动机运行性能的角度来说，电枢电感越小越好。
８．电气时间常数：电枢电流从零开始达到稳定值的%时所经历的时间。测定电气时间常数时，电动机应处于堵转状态并施加阶跃性质的驱动电压。电气时间常数工程上常常利用电枢绕组的电阻Ｒａ和电感Ｌａ求出：
Ｔｅ＝Ｌａ/Ｒａ
９．机械时间常数：电动机从启动到转速达到空载转速的%时所经历的时间。测定机械时间常数时，电动机应处于空载运行状态并施加阶跃性质的阶跃电压。机械时间常数工程上常常利用电动机转子的转动惯量Ｊ和电枢电阻Ｒａ以及电动机反电动势系数Ｋｅ、转矩系数Ｋｔ求出：
Ｔｍ＝Ｊ* Ｒａ／Ｋｅ* Ｋｔ
１０．转动惯量：具有质量的物体维持其固有运动状态的一种性质。
１１．反电动势系数：电动机旋转时，电枢绕组内部切割磁力线所感应的电动势相对于转速的比例系数，也称为发电系数或感应电动势系数。
１２．功率密度：电动机每单位质量所能获得的输出功率值，功率密度越大，电动机的有效材料的利用率就越高。
直流电机技术参数 1.概述 1.1 环境条件 环境温度：－4.3℃～40℃ 相对湿度：＋40℃时不超过50%，＋20℃时不超过90% 海拔高度：小于1000m 污秽等级：4级 2 供货范围、电机技术参数及技术要求 1）直流电动机Z710-2B 1400KW 电枢电压：700V 励磁电压：310V 转速：650-1300r/min 他励 IP54 工作制：S1 SKF轴承 H级绝缘带空.水冷却器，带编码器。 2.1电机的励磁方式为他励，励磁电压310VDC，强励时不超过500V。 2.2 电机的安装结构形式均为1M1001，即卧式底脚安装单轴伸。 2.3测速编码器安装在非传动端，编码器型号为RHI90N-0HAK1R61N-1024。 2.4电机励磁绕组预埋PT100热电阻2只，电机换向和补偿绕组预埋PT100热电阻各2只，两端轴承预埋PT100热电阻各１只。电机制造厂家提供接线盒，并在接线盒内标出各自端子号，要求到货实物与设计图纸一致。 2.5 电机需安装PTC恒温空间加热器，恒温温度为60℃，电源电压为220VAC。电机制造厂家提供接线盒。 2.6电机工作方式：S1；电机绝缘等级：H级；电机防护等级：IP54。 2.7电机按照JB/T 9577-1999《Z系列中型直流电动机技术条件》中第二类（金属轧机用直流电动机，即Z系列B类电机）的要求考核。 2.8电机过载能力：(Z500-2B) 在过载115%时，长期运行； 在额定基速2In, 1min； 在最高转速1.6In, 15s。
2.9火花等级要求：基速下额定负荷1级，从基速到高速，从空载到额定负载的所有工况下，换向火花不大于411级；过载时的换向火花不大于2 11级（过载115%时火花不大于4 11）。电机能从空载直至短时过载的运行中不产生有害火花，且不在换向器和电刷表面造成永久性的损坏。 2.10电机在所有转速及负载下其电流变化率（di/dt ）允许达到额定电流的200%。2.11电机电磁参数需作加强设计，即电机机械特性要求硬,使电机的静差率≤3%。2.12电机振动限值满足GB10068《电机振动测定方法及限值》 电机噪声限满足GB10069《电机噪声测定方法及限值》 电机试验方法按GB1103《直流电机试验方法》 电机其他技术要求应GB755《旋转电机基本技术要求》 2.13电机轴承自润滑，方便用户日常运行维护。轴承品牌SKF 。 2.14电刷采用上海摩根碳制品有限公司的产品，硅钢片采用武钢或日本产冷轧硅钢板。 2.15电机冷却采用背包式空－水冷却器（ICW37A86）。 空水冷却器随电机成套供货。 空水冷却器进水温度≤33℃，进水水质为普通工业用水，即：净环水。 空水冷却器的风机电机电压380VAC ，并提供接线盒。 从电机传动端看，进出水口位于电机左侧。 空水冷却器上安装风温、风压、冷却水流量开关（TURCK FCS －GL1/2A2P-VRX/24VDC/A ）、漏水检测元件，用于监视风温度、风压、冷却水流量、漏水。乙方提出电源要求，并提供接线盒,并在接线盒内标出各自端子号，要求到货实物与设计图纸一致。 电机需安装 PTC 恒温空间加热器，恒温温度为60℃，电源电压为220VAC 。 2.16引出线方向：从电机传动端看，电机出线均在电机的右侧。 2.17电机运转方向：正常生产时，单方向运转；事故状态下可以反转。
一、概述 1.Z2系列小型直流电机为中华人民共和国机械工业部JB1104-68部颁标准所规定的标准系列小型直流电机。 2.Z2系列小型直流电机共分11个机座号，每个机座号有两种铁心长度，制造有直流电动机、直流发电机、直流调压发电机三种，适用于一般正常的工作环境。电动机作一般传动用，发电机作为一般直流电源用，调压发电机作蓄电池组充电用。 3.励磁方式：电动机为带有少量稳定绕组的并激或他激励磁。 发电机为复激或他激励磁（额定电压为230伏的发电机），调压发电机为并激励磁（不带串激绕组）。 电机的他激励磁电压制成有110伏或220伏二种。 电动机额定电压110伏的仅有他励电压110伏一种。 4.Z2系列电机根据使用要求可制成湿热地区使用的具有防潮、防霉、防盐雾性能的湿热带型（T H）直流电机。 5.型号含义：Z表示“直”流，2表示第二次全国定型设计，横线后数字表示机座号与铁心长短，例如Z2-11前一个1代表1号机座，后一个1代表短铁心，而Z2-112中11代表11号机座，2代表长铁心。 二、结构型式 1.直流发电机或直流调压发电机仅制造卧式，机座带底脚的一种。 2.直流电动机可制成下表所示的结构型式。 三、Z2系列电动机 1.电动机可用三角皮带、正齿轮或弹性联轴器进行传动，不使电机轴承受轴向推力。 2.电动机可在正转或逆转情况下正常工作。 四、Z2系列发电机及调压发电机 1.Z2系列发电机及调压发电机的旋转方向自换向器端看去为顺时针方向，根据使用要求亦可制成逆时针方向旋转的发电机或调压发电机。 2.Z2系列发电机及调压发电机根据订货要求可制成与Y系列三相异步电动机配套成的发电机组成套供应。 3.调压发电机的额定功率为平均电压（对110/160伏的为135伏，对220/320伏的为270伏）时的功率，当电压高于平均电压时其输出功率不大于额定功率，当电压低于平均电压时其输出电流不大于额定电流。 五、订货须知 订货时须注明电机的型号及具体规格（包括励磁方式、旋转方向、出线盒位置、是否双轴伸、结构型式等），例如Z2-62 13千瓦220伏1500转/分他激电动机，他励电压220伏，卧式机座带底脚，端盖有凸缘。 配套的异步电动机、变阻器等附件，电刷、刷握等备件的供应，或有特殊要求（如供湿热带地区使用）和须外文说明文件者应在订货合同中注明。

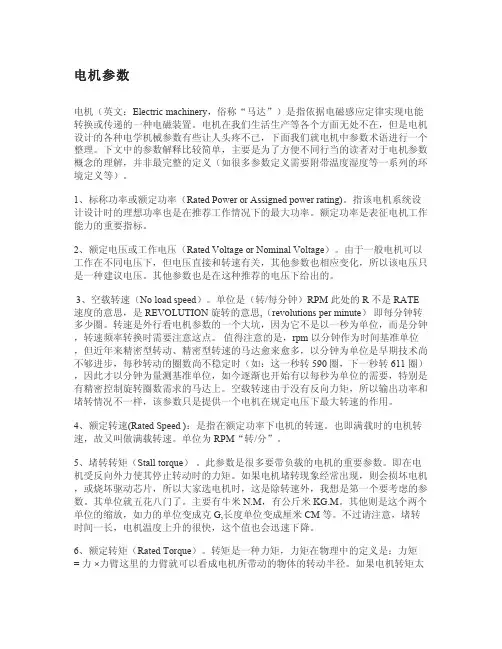

1、 Assigned power rating 。标称功率。或额定功率。只该电机系统设计设计 时的理想功率也是在推荐工作情况下的最大功率。 POWER RATING 为功率。 2、Nominal voltage 。额定电压 (或工作电压,推荐电压。由于一般电机可以工作在不同电压下, 但电压直接和转速有关, 其他参数也相应变化, 所以该电压只是一种建议电压。其他参数也是在这种推荐的电压下给出的。 NOMINAL 名义上的。 3、 No load speed。空转速,或空载转速。单位是 RPM 。 revolutions per minute 此处的 R 不是 RATE 速度的意思,是 REVOLUTION 旋转的意思。空载转速由于没有反向力矩,所以输出功率和堵转情况不一样,该参数只是提供一个电机在规定电压下最大转速的作用。一般外面给出的 6000转啊, 12000转啊,多指这个参数。 4、 Stall torque 堵转转矩。这个是很多要带负载的电机的重要参数。即在电机受反向外力使其停止转动时的力矩。如果电机堵转现象经常出现, 则会损坏电机,或烧坏驱动芯片。所以大家选电机时,这是除转速外要考虑的参数。堵转时间一长,电机温度上升的很快,这个值也会下降的很厉害。 5、 Speed / torque gradient 速度 /转矩斜率。这个参数在一般的电机介绍中很 少出现。如果将转速为 Y 轴,力矩为 X 轴,一般,电机先是有一个和 X 轴平行的线,随后有点像 E 的负指数形式那样下降。即转速和力矩的乘积,随力矩的上升而下降。电机制造商都推荐电机在那条和 X 轴平行的线范围内工作。在这个范围内,电机的电流不至于导致电机过热和烧机。 6、 No load current。空载电流 (或空转电流。前面说过,电流和转矩密切相关。空载电流肯定存在, 其和电压的乘积形成的能量, 主要分为势能和热能消耗。热能就是电机线圈的发热,越好的电机,在空载时,该值越小,而势能指克服摩擦力, 和转子自身惯性的能量还有转子自身的转动势能。而一般转速一定时, 转子的惯性能量增加几乎没有, 而这个势能主要还是克服摩擦力的问题, 而最终以热能形式耗散, 所以空载电流越小, 电机的性能越好, 特别是加上减速箱的电机,空载电流越小,说明减速箱做的越好,当然,减速比越大,同样的设计方式下,阻力越大。
