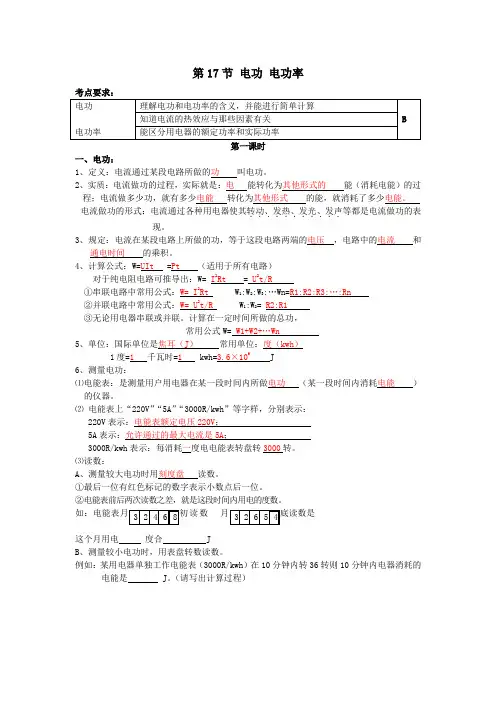

初中物理家用电器的功率
一般功率（瓦）估计用电量（千瓦时）窗式空调机800-1300 最高每小时0、8-
1、3家用电冰箱65-130 大约每日0、85-
1、7家用洗衣机单缸230 最高每小时0、23家用洗衣机双缸380 最高每小时0、38微波炉1500 每10分钟0、25电磁炉500W 到2000w电热淋浴器1200 每小时
1、2电热淋浴器2000 每小时2电水壶1200 每小时
1、2电饭煲500 每20分钟0、16电熨斗750 每20分钟0、25理发吹风器450 每5分钟0、04吸尘器850 每15分钟0、21
吊扇大型150 每小时0、15吊扇小型75 每小时0、08台扇16至66 每小时0、07电视机14寸52 每小时0、05电视机21寸70
每小时0、07电视机25寸100 每小时0、1录像机80 每小时0、08音响器材100 每小时0、1电热油汀1600-2000 最高每小时
1、6-
2、0厨房热水器1500 w烤箱3000 w豆浆机600 w，制热时
为3000w浴霸1000w饮水机1500w洗衣机为150w电暖气2000w电熨斗1500w吸尘器250w家用电器的电流根据P=UI，用功率除以电压（220V）即可！！！
第 1 页共 1 页
列方程组解电学综合计算题 教学目标：掌握用方程组解电学综合计算题的方法 重点：找物理过程及物理过程中蕴含的物理意义、用电器的连接方式和遵循的物理规律。 难点：列方程组、解方程组。 课时：1 教学过程： 一、引入： 前面我们学习了一些解电学综合题的方法。这节课我们再学习一种解电学综合计算题的方法。 二、受新课： 1、方法： ①确定物理过程：认真细致分析题意，找出相似的物理情景或物理过程； ②列方程组：分析每个物理情景或物理过程中所蕴含的物理意义，利用这些意义，根据用电器的连接方式和相关的物理规律找出各个物理情景或物理过程中的等量关系，列出方程，组成方程组。 ③解方程组：通过解方程组解答题目的要求。 2例题分析： 例1、如图所示的电路中，电源电压保持不变，R1＝20Ω。闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为 A；移动滑片P到最左端a时，电流表示数为 A。则电源电压和滑动变阻器的最大阻值分别为( ) A．6 V 20 Ω B．12 V 20 Ω C．6 V 30 Ω D．12 V 30 Ω 分析：略。 例2 如图甲所示电路，R2为定值电 阻，电源电压不变，闭合开关S，将滑片 P从b端移动到a端的过程中，电流表和 电压表示数变化关系如图乙所示，则电 源电压为_____V，电阻R2的阻值为 ______Ω。 分析：略。 例3 如图所示，电源电压保持不变，灯丝电阻不受温度 影响，滑动变阻器的最大电阻为12 Ω。当S闭合，S1断开， 滑动变阻器的滑片P在a端时，电压表示数为6 V；当S、S1 都闭合，滑动变阻器的滑片P在b端时，电流表的示数为2 A。 (1) 电源电压是多少 (2) S闭合，S1断开，滑动变阻 器的滑片P在a端时，灯L在10 min内消耗的电能是多少 分析：略 三、小结： 四、布置作业： 1
9.1“家用电器”知识归纳练习题 一、单选题 1.下列说法正确的是（） A. 进户线是火线和地 线 B. 电能表的标定电流为20A C. 空气开关相当于保险丝的作 用 D. 电能表与空气开关并联 2.下列各种情况容易发生触电事故的是（） A. 火线断 路 B. 用电器金属外壳接地 C. 使用大功率家用电 器 D. 发现高压输电线掉落地面时，快步赶去用木棍挑开 3.下面关于家庭电路安全用电的说法中，错误的是（） A.家里如果有多个大功率的用电器，尽量不要同时使用 B.发生触电事故时，应立即切断电源 C.实际使用用电器时，三脚插头也可插入两孔插座中使用 D.电冰箱、洗衣机、空调之类的用电器，连入电路时应使用三孔插座 4.下列关于生活用电的说法中错误的是（） A.使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体 B.控制用电器的开关要连接在火线和用电器之间 C.家庭电路中空气开关跳闸，一定是由于电路短路引起的 D.安全用电要做到不接触低压带电体，不靠近高压带电体 5.家庭电路中的保险丝熔断了，以下原因中不可能的是（） A. 使用的用电器总功率过 大 B. 拉线开关中两根导线的线头相碰了 C. 保险丝的规格不符合规定的要求 D. 插座中的两根导线的线头相碰了。
6.关于家庭电路中的“开关”，下列说法正确的是（） A. 总开关应安装在保险装置的后面 B. 总开关的作用是便于在检修电路和更换元件时切断电路 C. 控制用电器的开关要连接在零线和用电器之间 D. 控制用电器的开关短接时可引起空气开关跳闸 7.小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下判说法中正确的是（） A. “跳闸”的原因是接线板中的电路发生了断路 B. “跳闸”的原因是接线板中的电路发生了短路 C. 接线板上的多个插座与指示灯串联 D. 接线板上的开关与指示灯并联 8.下图所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V．则选项中所示电路中，与之对应的是（） A. B.
《光学作图专题》 一、光的直线传播作图 1、请在图1、2中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）． 2、（1）如图3所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子． （2）如图4点A处有一电灯，画出立杆BC在地面上的影子． （3）如图5，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S的位置，要求画出光路图． 3、（1）如图6，用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线． （2）如图7“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（井中没有水）（3）如图8甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球．标出小铁球A在图8甲中位置时，其影子A′在地面MN上的位置（用点表示即可）；若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图8乙框中画出小球的影子在地面上运动的轨迹． 图3 图4 图5 图6 图7 图8 图1 图2
二、光的反射作图 4、在图9中，根据反射光线OB画出入射光线AO，并标出入射角． 5、（1）一束光线射到某平面镜上，使其沿水平方向传播，如图10所示．请在答题卡中画出所需平面镜的位 置并标出入射角i和反射角r. （2）如图11所示，小华想利用一块平面镜使此时的太阳光坚直射入井中．请你通过作图标出平面镜的位置，并在图中标出反射角的度数． （3）如图12所示，小聪通过平面镜看到了小猫要偷吃鱼．请你在图中用箭头标出小聪看到小猫偷吃鱼时光的传播方向，并画出平面镜的位置． 6、（1）如图13所示，小张喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小张想让室外太阳光照 射到盆中花上的B处．请你在图中把光路补充完整并画出过A点放置的平面镜．（2）如图14所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中利用反射规律标出点光源S和像点S′的位置，并完成反射光路图． 图9 图10 图11图12 图13 图14
电学综合计算题（4、9题有难度） 1、（2013?）某种电热水器，其电路图如下，R 1为发热板，R 2 为保温电阻，S 1 是温控开关．当 电热水器处于加热状态时，水被加热，达到设定温度时，S 1 自动断开，热水器处于保温状态．已 知电阻R 1=50Ω，R 2 =450Ω．求： （1）热水器装有质量为2kg的水，当水的温度从20℃升高到40℃时，这些水吸收的热量是多少？ （2）当电热水器处于加热状态时，电路中的电流是多大？ （3）当热水器处于保温状态时，R 1 电功率为多少？ 2、（2014）小丽的妈妈买了一台全自动豆浆机，如图甲所示。图乙是豆浆机的主要结构：中间部分是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸。图丙是豆浆机正常工作时，做一次豆浆的过程中，电热管和电动机交替工作的“P－t”图象。右表是这个豆浆机的主要技术参数。 请解答下列问题： (1)豆浆机正常工作时的最大电流是多大？ (2)豆浆机正常工作，做一次豆浆，加热时消耗的电能是多少？
(3)豆浆在正常工作状态下做一次豆浆，若大豆和清水总质量为1.5 kg，初温为20℃，豆浆 沸腾时温度是100℃。求豆浆机电热管的加热效率是多少？(已知大豆和清水的混合物的比热容及豆浆的比热容均为4.0×103 J/(kg·℃)，计算结果保留到小数点后一位)。 (4)在某一次豆浆机工作的时候，小丽将家里的其它用电器都关闭，她观察到豆浆机的电热 管工作时，家里标有“1200 r/kW·h”字样的电能表转盘在1 min转过了22转。此时豆浆机的实际功率是多大？ 3、（2015）.养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是采用一种新型的电加热材料，通过高温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶的水加热．小明家买了一把养生壶 小明关闭了家中的其它所有用电器，并在壶中加入初温为25℃的水，6min将水烧开（标准大气压下），求： （1）在加热过程中家用电能表（图乙）的转盘转了300转，此过程中养生壶消耗的电能是多少？ （2）如果养生壶的热效率是87.5%，此过程中水吸收的热量是多少？ （3）壶中水的质量是多少？ （4）养生壶两端的实际电压是多少？（不考虑温度对电阻的影响）
第12讲机械功功率 12.1.1 功的概念 1. 功 如果一个物体在力的方向上通过一段距离， 我们就说这个力对物体做了功。 功的大小等于作 用在物体上的力与物体在力的方向上通过的距离的乘积。功的符号为 W 2. 功的计算公式 W=Fs 其中W 表示功，F 表示力，s 表示物体在力的方向上通过的距离。 在国际单位制中，功率的单位是瓦特，简称瓦（ W 。1瓦=1焦/秒（1W=1J/s ）。 除了瓦以外有时还用千瓦（kw ）做功率的单位，它们的换算关系是 1kw=1000w 。 12.1.3 功的原理 使用任何机械都不能省功，这个结论称为功的原理。 3.功的单位 在国际单位制中，功的单位是焦耳，简称焦（ 12.1.2 功率的概念 1. 功率的物理定义 功率是表示做功快慢的物理量，功率的符号是 的功多，或者完成同样的功所用的时间较少。 2. 功率的定义 单位时间内所做的功，叫功率。 功率的定义式为 P=W/t ，其中P 表示功率, 3. 功率的单位 J ）。1 焦=1 牛?米（1J=1N ? m ） P 。功率大就表示在同样的时间内力所做 W 表示功，t 表示完成的时间。
使用机械可以省力，但必须多移动距离，也可以省距离，但必须多费力。既省力又省距 离的机械是不存在的。功的原理不仅适用于简单机械，也适用于各种复杂的机械。 12.2.1理解“功”的意义 物理学中的“做功”与日常生活中的“做工”或“工作”的含义不同。在物理学中，“做 功”是指作用在物体上的力 F 和物体在力的方向上通过的一段距离 S 这两个必要因素同时存 在的物理过程。这两个因素缺一不可，缺少了其中任何一个条件，物理上就说没有做功。 根据做功的两个必要因素，下面三种情况中力没有做功。 （1） 物体受到力的作用，但没有通过距离。例如人用力推一个笨重的物体而没有推 动；一个 举着物体不动，力都没有对物体做功。 （2） 物体不受外力，例如物体由于惯性做匀速直线运动， 物体虽然通过了一段距离， 但物体没有受到力的作用，没有力做功。 （3） 物体通过的距离跟它受到的力的方向垂直。 例如人在水平面上推车前进， 重力 的方向是竖直向下的，车虽然通过了距离，但在重力方向上没有通过距离， 因此重力没有对车做功。 1222 理解功率的另一个单位：马力 日常生活中人们经常说， 这台手扶拖拉机是10马力的，那辆汽车是75马力的，这台空 调是1匹、1.5匹等等。匹或马力在历史上是常用的功率的单位，现在国际单位制中已不采 用，但在日常生活中还在使用。关于马力的来由， 18世纪后半叶，由于改进蒸汽机而出名 的英国发明家瓦特（1736-1819），为了找到功率的计量单位，日夜苦思冥想。有一天，他从 邻近的酒坊里借了一匹特别强壮的马， 找来一根绳子，绳子的一端拴在马上，另一头绕过定 滑轮绑在1000磅（1b ）的重物上。马向前跑，重物就向上提升。当时马用了 1min 时间把重 物提升了 33英尺（ft ）,功率是550磅英尺/秒（1b ? ft/s ）。瓦特就把这个功率定义为 1 马力，用它作文功率的单位。由于换算起来很不方便，我国和世界上绝大多数国家后来都规 定1马力=735W 12.2难点解释
几种常见家用电器的计算题 1.饮水机 图21所示的是一种WSH—50型号家用饮水机及铭牌，图22是饮水机的电路图。 型号：WSH—500 额定电压：220V 额定功率：0.5kW 频率：50Hz （1）在下列空格中填写“亮”或“不亮”。当温控开关1、2都闭合时，加热管正常工作，红灯，绿灯；当水沸腾后，温控开关1、2都断开，加热管不工作，其中R红远远小于R绿，则红灯，绿灯。 (2)求饮水机正常工作6min消耗的电能。 2.电吹风 图13是某简易电吹风工作原理的 电路图(R为电热丝，M为电动机)， 表3是该电吹风的铭牌。求： (1)电吹风正常工作且吹热风时，流过电热丝的电流多大。 (2)电热丝R的阻值多大(电热丝的阻值随温度变化不计)。 3.电灯 25.武汉市“两江四岸”（长江、汉江）亮化工程 已初见成效，每到夜晚，五光十色的小彩灯、霓虹灯 将我市装扮得绚丽多彩，如图13所示。小明和小婷 为了探究小彩灯的发光情况，他们通过观察发现，每 个小彩灯上标有“2.5V 0.25A”字样。 （1）要使这些小彩灯正常发光，应将个 这样的小彩灯联在家庭电路的供电线路上（填 “串”或“并”）。 （2）他们发现，当其中的一个小彩灯的灯丝断了，其余的小彩灯还能发光，这是为什么呢？他们找来一个小彩灯，砸破玻璃外壳，发现灯丝（设阻值为R1）上并接有一不发光的电阻R2，如图14所示。关于R1与R2的大小，小明和小婷发生了争论： 小婷认为R2比R1小很多，灯丝R1发光时，由于R2与R1的接触处有一薄的绝缘层，电流只能从R1中通过。当灯丝R1断了，电路电压将击穿绝缘层，R2使电路导通，其余小彩灯还能发光，其亮度与原来相比（填“不变”、“变亮”或“变暗”），原因是电路中的电流，灯丝R1的实际功率（填“不变”、“变大”或“变小”）。
精品文档 F F F F 光学作图题专练 （一）光的反射做图 1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 提示：光线与镜面夹角是30°，有A 、B 两种情况： 30 30 A B 2. 请你确定图中平面镜的位置 3.请你在黑箱中填入合适的镜面，并将光路补充完整 4、作出下列反射光路。 （二）光的折射作图 1.大致确定从水中S 点发出的光进入空气中的光路，并在图中画出来． 2. 一束光线AO 从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。 3. 如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图． 4. 如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向． 3、 潜在水中的人看岸上的物体比实际的物体变高了还是变矮了？作图说明。 （三）平面镜成像做图 1.如图所示，S 是一点光源，试作出反射光过点A 的光线。 2.如图所示是由发光点S 发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S 的位置 3．一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水平面的夹角应为_______。 4、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝______。 5、在图中S 为一光源，要使它发出的光线经镜面反射后通过P 点，试做出光路图。 6、如图所示，发光点S 在平面镜MN 中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置。 7、如图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。 8.作出AB 物体在平面镜中所成的像。 9.作出潜望镜的光路图。 。 10.透镜作图题 1). 请完成光路图。 A S S P
2020年中考物理电学综合计算题汇总含答案 一、电磁学综合题 1．（5）由P 损=I 2 R 知，P 损和I 、R 有关，为保证用户的电器正常工作，I 不能改变，只能 减小R ，两地输电线的电阻R 和输电线的长度、粗细、材料有关，因两地的距离不变，只有通过改变输电线的材料，即用电阻率更小的导体材料，或者换用较粗导线来减小R 达到减小输电线的损失。（2019·江苏省锡山高级中学实验学校中考模拟）药壶主要用于煎煮药草，炖煮补品、汤料、咖啡等，其有不同档位设置，适合炖煮煎药文武火之需。如图为一款陶瓷电煎药壶，其工作电路简化为如图所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，电源电压为220V ，高火加热功率为500W ，文火萃取功率为100W ，若壶中药液的总质量为1kg ，且在额定电压下煎药时，药液的温度与工作时间的关系如图所示。 （1）观察图像中高火加热过程可知：电煎药壶在后半段时间的加热效率比前半段的加热效率____________。上述高火加热过程中，1kg 药液所吸收的热量是多少_______？（()3 c 4.210J /kg =?药℃） （2）分析电路可知：当a S 接2，同时b S 断开时，电路处于文火萃取阶段，则电煎药壶在保温状态时a S 应接____________，同时b S ____________（填“闭合”或“断开”），此时电煎药壶的额定保温功率是多少瓦_________？ 【答案】高 3.36510?J 1 断开 80W 【解析】 【详解】 （1）在高火加热的前、后半段时间内，功率不变、时间相同，由W=Pt 可知消耗的电能相同；由图3可知前半段药液温度升高的温度值小、后半段温度升高的温度值大，而药液的质量不变、比热容不变，由Q =cm t,可知前半段药液吸收的热量少，由ηQ W = 吸 可知，后前半段的加热效率比前半段的加热效率高； 1kg 药液所吸收的热量：Q=c 药液m t =4.2310?J/（kg ℃） ?1kg ?(9818-℃℃)=3.36510?J. 当接1，同时断开时，电路中、串联，电路中电阻最大，由可知此时电功率较小，处于小功率保温状态；
简单机械功 一．填空题 1．一位重600N的同学背着重40N的书包站在匀速行驶的公共汽车上，当汽车水平驶过100m的距离时，该同学对书包所做的功为______J，汽车底板的支持力对同学所做的功为______J。 2．甲、乙两同学体重之比是4∶5，都从一楼走到三楼，甲和乙所用时间之比为7∶8，那么甲和乙做功之比为______。 3.用100牛顿的拉力水平作用在100千克的物体上，则在拉力的作用下物体沿水平方向向前移动了10米,拉力对物体做的功是______焦耳，如果物体的运动为匀速直线运动，这时阻力的大小是____牛顿，力的方向__________。 4.一个小孩子搬大石头，结果他没有搬动，他_________（填“有”或者“没有”）做功，提着小桶在水平地面上行走的小孩子，她的拉力对小桶_______（填“有”或者“没有”）做功。 5.重50N的物体在15N的水平推力作用下沿水平路面前进了4m，推力对物体做的功是_________J，重力对物体做的功是_________J当推力撤消后，该物体由于惯性又前进了1m，在这个过程中，推力对物体做的功是_____ 二．选择题 1．要用15牛的力刚好提起重为20牛的物体，可以应用下列简单机械中的哪一种（不计机械本身重和摩擦）（） A．杠杆B．一个定滑轮 C．一个动滑轮D．一个动滑轮和一个定滑轮组成的滑轮组 2．重为G的均匀棒悬于O点成竖直，现在P端施水平拉力F,让棒缓慢转过θ角，如图所示，则在转动过程中（） A．拉力不做功，拉力大小不变 B．B．拉力要做功，拉力逐渐减小 C．拉力要做功，拉力逐渐增大 D．拉力不做功，拉力逐渐增大 3．如图所示，一根均匀杠杆处于平衡状态，支点在中央，现把右端截出一部分重叠在上面则（） A．左端下降B．右端下降C．保持平衡
3．（绥化中考）小泽家有一新型的电热足浴器。其铭牌上的部分信息如下。 额定电压额定功率容积220V 1210W 7L （1）求电热足浴器正常工作时的电阻； （2）用这个足浴器将 5kg的水从 20℃加热到40℃，求水吸收的热量； （3）若此足浴器在额定电压下使用，需500s才能将（2）问中的水从20℃加热到 40℃,求这个 电热足浴器的加热效率；（计算结果精确到0.1%）（4）小泽家安装的电能表如图所示。某次小泽 断开家中的其它用电器，让电热足浴器单独工作， 在1min内电能表的转盘转过50r,求此时该足浴 器两端的实际电压。5.（哈尔滨中考）在家庭实验室,小聪学习使用电熨斗,如图为一款有高温、低温两档的家用电熨斗,部分参数见下表。请回答： （1）电熨斗平放在水平桌面上,它与桌面的接触面积为9.8×10 m，则电熨斗对桌面的压强有多 -3 2 大？（g=9.8N/kg） （2）使用高温档时，通过电熨斗的电流是多少？（结果保留一位小数） （3）电烫斗在一次使用中 ,高温档工作累计30min,低温档工作累计 15min,求此次使用中一共消耗多少电能？ 额定电压220V 高温档额定功率1500W 低温档额定功率500W 整体质量 1.2kg 4．（本溪中考）如图是某品牌电水壶,其铭牌上标有“220V 1210W”。求： （1）加热电阻丝R的阻值多大？ （2）电水壶正常工作，将1kg的20℃水加热100℃需要多长时间？[不计热损失,c水=4.2×10J/ 3 （kg?℃），计算结果保留整数] 3）傍晚用电高峰期电压会降低,若电路中只让电水壶单独工作6min，标有“3000r/kW?h”的电能表的转盘转了300转，则电水壶两端实际电压 是多少？
1 光学作图专题 一、作图题 1、如图10中S 是发光点， S ′经凸透镜所在的虚像。 (1)画出入射光线SA 的折射光线的位置。(2)作图确定此透镜的焦点。 2、（1）如图下左所示，F 1、F 2为凸透镜焦点。CF 2是经凸透镜折射后的光线，AB 为一过焦点且与主光轴垂直的平面镜，请画出CF 2进入凸透镜前的入射光线和经平面镜反射后的光线。 (2)如图下右所示，一个人站在河岸上，在B 点位置可以看到对岸上发射塔的塔尖A 在水中的倒影A ′，完成光路图（保留作图痕迹）． 3、请你在下图两个虚线框内分别画出一个适当的光学器件，使它能够满足图中改变光路的要求，并补齐光路。 4、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变．请在图（A ）（B ）（C ）中分别画出示意图． 5.如图所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体. 6、如图所示，OO ′为凸透镜的主光轴，S ′为点光源S 经凸透镜成的像，SA 为光源S 发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA 通过凸透镜的光路图． 7、如图所示，B 为发光点A 通过凸透镜所成的像，试通过作图画出凸透镜的光心O 及两个焦点F 的位置； 8、体温表上部既是三棱又是圆柱面，并且有一个面涂成乳白色，其中AB 为水银柱的直径。请作图说明其看到的像的光路图。 9、如图，黑箱内有一只焦距为3cm 的凸透镜和一只平面镜，请你画出黑箱内的光路图，并标出平面镜上入射角的度数。
2 10、如图11所示，由发光点A 发出的光射到水面上，同时发生反射和折射，反射光线经过S 点，试在图中画出入射光线、反射光线和大致的折射光线． 11、按照题目要求完成作图： （1）通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。请在图10中作出通过细管看见物块的入射光线。 12、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB 垂直入射。请你画出该光线从AB 边折射进入玻璃砖，从斜边AC 反射后从另一个直角边BC 出射的光路图。 13、如右图所示，AB 表示一水平放置的平面镜，P 1P 2是呈水平放置的米尺(有刻度的一面朝着平面镜)，MN 是屏，三者相互平行，屏MN 上的ab 表示一条缝(即ab 之间是透光的)，某人眼睛紧贴米尺上小孔S ，可通过平面镜看到米尺的一部分刻度，试在题图上用作图的方法求出可以看到的刻度尺的部位，请保留作图痕迹． 14、如图所示一束光从半球面上的A 点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O ，且光线到达半球形玻璃砖下表面处时可以发生折射和反射。请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图。 15、如图所示，由发光点S 发出的某一条光线射到空气和水的界面上，同时发生折射和反射，其反射光线过P 点，折射光线过Q 点，试在图中按题意画出光路图． 16、李华在洪泽湖乘船游玩时，发现水中有一只青蛙如下图示，他用激光笔照射到了这只青蛙。请在图中画出李华照射青蛙时的入射光线、折射光线和反射光线。
电学综合计算题 1、（2013?绥化）某种电热水器，其电路图如下，R 1为发热板，R 2 为保温电阻，S 1 是温控开关．当 电热水器处于加热状态时，水被加热，达到设定温度时，S 1 自动断开，热水器处于保温状态．已 知电阻R 1=50Ω，R 2 =450Ω．求： （1）热水器内装有质量为2kg的水，当水的温度从20℃升高到40℃ 时，这些水吸收的热量是多少？ （2）当电热水器处于加热状态时，电路中的电流是多大？ （3）当热水器处于保温状态时，R 1 电功率为多少？ 2、（绥化2014）小丽的妈妈买了一台全自动豆浆机，如图甲所示。图乙是豆浆机的主要结构：中间部分是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸。图丙是豆浆机正常工作时，做一次豆浆的过程中，电热管和电动机交替工作的“P－t”图象。右表是这个豆浆机的主要技术参数。 请解答下列问题： (1)豆浆机正常工作时的最大电流是多大？ (2)豆浆机正常工作，做一次豆浆，加热时消耗的电能是多少？
(3)豆浆在正常工作状态下做一次豆浆，若大豆和清水总质量为1.5 kg，初温为20℃，豆浆 沸腾时温度是100℃。求豆浆机电热管的加热效率是多少？(已知大豆和清水的混合物的比热容及豆浆的比热容均为4.0×103 J/(kg·℃)，计算结果保留到小数点后一位)。 (4)在某一次豆浆机工作的时候，小丽将家里的其它用电器都关闭，她观察到豆浆机的电热 管工作时，家里标有“1200 r/kW·h”字样的电能表转盘在1 min内转过了22转。 此时豆浆机的实际功率是多大？ 3、（绥化2015）.养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是采用一种新型的电加热材料，通过高温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热．小明家买了一把 型号HX-201504 额定电压220V 频率50Hz 额定功率1210W 小明关闭了家中的其它所有用电器，并在壶中加入初温为25℃的水，6min将水烧开（标准大气压下），求： （1）在加热过程中家用电能表（图乙）的转盘转了300转，此过程中养生壶消耗的电能是多少？ （2）如果养生壶的热效率是87.5%，此过程中水吸收的热量是多少？ （3）壶中水的质量是多少？ （4）养生壶两端的实际电压是多少？（不考虑温度对电阻的影响）
初中物理机械与功知识点总结 一、杠杆 1、定义：在力的作用下绕着固定点转动的硬棒叫杠杆。说明：①杠杆可直可曲，形状任意。②有些情况下，可将杠杆实际转一下，来帮助确定支点。如：鱼杆、铁锹。OF1l1l2F 22、五要素组成杠杆示意图。①支点：杠杆绕着转动的点。用字母O 表示。②动力：使杠杆转动的力。用字母 F1 表示。③阻力：阻碍杠杆转动的力。用字母 F2 表示。（说明：动力、阻力都是杠杆的受力，所以作用点在杠杆上。动力、阻力的方向不一定相反，但它们使杠杆的转动的方向相反）④动力臂：从支点到动力作用线的距离。用字母l1表示。⑤阻力臂：从支点到阻力作用线的距离。用字母l2表示。 3、画力臂方法：一找支点、二画线、三连距离、四标签⑴ 找支点O；⑵ 延长力的作用线（虚线）；⑶ 画力臂（实线双箭头，过支点垂直于力的作用线作垂线）；⑷ 标力臂研究杠杆的平衡条件：杠杆平衡是指：杠杆水平静止或匀速转动。实验前：应调节杠杆两端的螺母，使杠杆在水平位置平衡。这样做的目的是：可以方便的从杠杆上量出力臂。结论：杠杆的平衡条件（或杠杆原理）是：动力动力臂＝阻力阻力臂。写成公式F1l1=F2l2 也可写成：F1 / F2=l2 / l1解题指导：分析解决有关杠杆平衡条件问题，必须要画出杠杆示意图；弄清受力与方向和力臂大小；
然后根据具体的情况具体分析，确定如何使用平衡条件解决有关问题。（如：杠杆转动时施加的动力如何变化，沿什么方向施力最小等。）解决杠杆平衡时动力最小问题：此类问题中阻力阻力臂为一定值，要使动力最小，必须使动力臂最大，要使动力臂最大需要做到①在杠杆上找一点，使这点到支点的距离最远；②动力方向应该是过该点且和该连线垂直的方向。 4、应用：名称结构特征特点应用举例省力杠杆动力臂大于阻力臂省力、费距离撬棒、铡刀、动滑轮、轮轴、羊角锤、钢丝钳、手推车、花枝剪刀费力杠杆动力臂小于阻力臂费力、省距离缝纫机踏板、起重臂人的前臂、理发剪刀、钓鱼杆等臂杠杆动力臂等于阻力臂不省力不费力天平，定滑轮说明：应根据实际来选择杠杆，当需要较大的力才能解决问题时，应选择省力杠杆，当为了使用方便，省距离时，应选费力杠杆。l1l2F2F1 二、滑轮 1、定滑轮：①定义：中间的轴固定不动的滑轮。②实质：定滑轮的实质是：等臂杠杆③特点：使用定滑轮不能省力但是能改变动力的方向。④对理想的定滑轮(不计轮轴间摩擦） F=GF1l1F2l2绳子自由端移动距离SF(或速度vF) = 重物移动的距离SG(或速度vG) 2、动滑轮：①定义：和重物一起移动的滑轮。（可上下移动，也可左右移动）②实质：动滑轮的实质是：动力臂为阻力臂
例谈中考物理中的家用电器 中考命题中，常会出现家用电器类型的试题，旨在引导学生走向生活，注重应用，提高兴趣。本文将这方面试题作了一些梳理，例举如下： 1．电灭蚊器 例1． 家用电灭蚊器的发热部分使用了PTC 发热材料， 它的电阻随温度变化规律如图所示．使用时发热体直接连入家 庭电路，当发热体的温度为60℃时，则此时电功率为 _____W ；当发热体温度继续上升时，电灭蚊器发热体的电阻 会 (选填“增大”、“不变”、“减小”)，它的电功率会 (选填“增大”、“不变”、“减小”)；如果这只电灭蚊器的平均 电功率为5W ，每天工作10h ，这只家用电灭蚊器一个月(按 30天计算)消耗电能 kW·h . 解析：看图可知，温度60℃时，电阻为10kΩ， W 84.4Ω 10000)V 220(2 2===R U P ；当温度上升时，看图知发热体的电阻增大；而根据R U P 2 =可知，U 一定，电阻R 变大，电功率P 会减小；W =Pt ＝ 5.130h 10kW 10005=?? kW·h.. 2．电冰箱 例2．电冰箱是间断式工作（即工作一段时间停止一段时间，再工作再停止，如此循环) 的。小明家的电冰箱铭牌如下表。小明家只有电冰箱工作的情况下，观察电冰箱从启动到停止工作用了6min ，电能表表盘转动了18圈。则该冰箱按铭牌上标定的耗电量工作时，一天实际工作______h ,启动______次。每消耗1度电，电能表表盘转动_____圈。 （设电冰箱工作时功率保持不变） 解析：t 实＝h 6kW 12.0h kW 72.0=?=P W ；设电冰箱每天启动次数60h 60 6h 6'===t t n 实 次； 设电路中每消耗1度电，表盘转动n 0转，0 18'n W W =，01811.012.0n =?，∴n 0＝1500 r .
光学作图题专练 （一）光的反射做图 1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 提示：光线与镜面夹角是30°，有A 、B 两种情况： A B 2. 请你确定图中平面镜的位置 3.请你在黑箱中填入合适的镜面，并将光路补充完整 4、作出下列反射光路。 （二）光的折射作图 1.大致确定从水中S 点发出的光进入空气中的光路，并在图中画出来． 2. 一束光线AO 从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。 3. 如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图． 4. 如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向． 3、 潜在水中的人看岸上的物体比实际的物体变高了还是变矮了？作图说明。 （三）平面镜成像做图 1.如图所示，S 是一点光源，试作出反射光过点A 的光线。 2.如图所示是由发光点S S 的位置 3．一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水 平面的夹角应为_______。 4、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝______。 5、在图中S 为一光源，要使它发出的光线经镜面反射后通过P 点，试做出光路图。 6、如图所示，发光点 S 在平面镜MN 中的像为S1，当平面镜转过一定角度后，它的像为 S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置。 7、如图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。 8.作出AB 物体在平面镜中所成的像。 9.作出潜望镜的光路图。 。 10. 透镜作图题 1). 请完成光路图。 A S S P
2020年中考物理专题8光学作图 一：复习目标 1.能利用光在同种平均介质中沿直线传播，解决小孔成像、影子、日食月食的形成。 2.能依照光的反射定律和成像特点，作平面镜成像的光路图 3.能依照光的折射规律作相应光路图 4.会画凸透镜和凹透镜的三条专门光线，明白得凸透镜、凹透镜对光线作用 二：知识储备 1．光的反射作图要点： a ． 依照光的反射定律，反射角_______入射角，______是反射光线和入射光线夹角的角平分线，且_____与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定通过镜后的________。用此法完成图1 b ．依照物、像关于平面镜对称完成图2 2．光的折射作图要点： 当光从空气斜射入玻璃或水等其它介质时，折射角 入射角；反之那么折射角 入射角。完成图3 3．作图本卷须知： 〔1〕要借助工具作图，作图一定要规范。 〔2〕是实际光线画实线，不是实际光线画虚线。 〔3〕光线要带箭头，光线与光线之间要连接好，不要断开。 〔4〕作光的反射或折射光路图时，应先在入射点作出法线〔虚线〕，然后依照反射角与入射角或折射角与入射角的关系作出光线。 三、典型例题解析 一、光的直线传播类 例1：如图4所示。AB 为一不透亮的挡光板，CD 为一日光灯管，EF 为光屏，请用作图找出光屏上没有照亮的区域。 针对练习： 通过作图讲明什么缘故睁开两只眼睛比闭上一只眼睛更能准确地确定物体的位置。 二、直截了当用光的反射定律类 图1 图2 图3 图4 图5
例2：通过作图表示一束太阳光沿与水平面成45°射到水平地面上，并作出其中的一条光线的反射光线。 针对练习： 一条与水平地面成60°角的入射光线如图7所示，假设使它的反射光线与地面平行，应该如何样放置平面镜? 三、平面镜成像特点类 例3：S 是一个发光点，S ′是它在平面镜中成的像，SA 是S 发出的一条光线，请在图8中画出平面镜的位置和光线SA 经平面镜反射后的反射光线。 针对练习： 如图10所示为一个反射式路灯,S 为灯泡位置,图中已画出灯泡射出的两条最边缘的出射光线.MN 是一个能够调剂倾斜程度的平面镜.请在图中画出灯S 照亮路面的范畴(保留作图中必要的辅助线). 四、光的折射规律类 例4：李华在洪泽湖乘船游玩时，发觉水面下某处有一只青蛙〔如图11所示〕，他用激光笔照耀到了这只青蛙。请你在图中画出李华在照耀青蛙时的入射光线、折射光线和反射光线。 图6 图 7 图8 图9 图10 图11 图12
1.小华同学为探究水流对不同形状物体的冲击力，设计了一个实验装置，如图甲所示．电源电压保持3 V 不变，电流表量程为0～1 A ，电阻不计，粗细均匀的电阻丝MN 全长12 cm ，总电阻为9 Ω，它的阻值与其接入电路的长度成正比．水平光滑杆AB 上套有弹簧，弹簧弹力与其伸长量x 的关系如图乙所示，弹簧左端固定，右端连接有滑块，滑块与滑片P 、物体Q 通过硬杆相连．滑片与电阻丝始终保持良好接触．水流冲击力为零时，滑片P 刚好与电阻丝左端相接触，此时电流表满偏．测量时，滑块稳定后，小华通过电流表示数可计算 出物体受到的水流冲击力大小 . （1）当水流速度增大时，电流表示数 (选填“变大”、“变小”或“不变”)，弹簧被拉伸，这一过程中，水流的动能转化为弹簧的 ． （2）电阻R 0的阻值为多少？ （3）当电流表读数为0.5 A 时，物体所受的冲击力大小为多少？ 2.有一种测量人的体重和身高的电子秤，其测体重部分的原理图如图中的虚线框所示，它主要由三部分构成：踏板和压力杠杆ABO ，压力传感器R （电阻值会随所受压力大小发生变化的可变电阻），显示体重大 小的仪表A （实质是电流表）．其中AO ：BO =11：2，压力传感器R 表面能承受的最大压强为2×106 Pa ，且已知压力传感器R 的电阻与所受压力的关系如下表所示． 设踏板和杠杆组件的质量可以忽略不计，接通电源后，压力传感器两端的电压恒为4.5 V ． (1)若把压杆对A 点的支持力看成动力，则杠杆ABO 是一个 （选填“省力”、“费力”或“等臂”）杠杆. 压力F /N 0 50 100 150 200 250 300 … 电阻R /Ω 300 270 240 210 180 150 120 …
光学作图题及答案 1．请在图1中画出平面镜的位置，并标出入射角i的反射角r。(答案如图2) 图1 图2 图3 图4 2．完成图3所示的光路图：(答案如图4) 3．根据平面镜成像的特点在图5中画出AB在平面镜中的像A/B/。(答案如图6) 图5 图6 图7 图8 4．如图7中AB、CD是发光点S发出经平面镜反射的两条光线，在图中画出发光点S和它在平面镜中的像S/。(答案如图8) 5．根据平面镜成像的特点，作出图9中⊿ABC在镜中的像．(答案如图10) 图9 图10 图11 图12 6．如图11所示，一束光射向三棱镜，画出这来光两次折射的大致光路。(答案如图12)
7．在图13中画出折射光线的大致传播方向。(答案如图14) 8．在图15中画出折射光线的大致传播方向。(答案如图16) 图13 图14 图15 图16 9．在图17中画出折射光线的大致传播方向。(答案如图18) 10．在图19中画出折射光线的大致传播方向。(答案如图20) 11．请画出图21中光通过三棱镜的光路图。(答案如图22) 图17 图18 图19 图20 图21 图22 图23 图24 12．请在图23中，画出光线从O点（球心）射入玻璃砖的完整光路图。(答案如图24) 13．如图25 S’是潜水员在水中看到的岸上的灯的虚像，请你画出由空气射入水中的折射光线和入射光线的大致的位置。(答案如图26)
图25 图26 图27 图28 14．在图27中画出光经凸透镜折射后的径迹。(答案如图28) 15．将图29中的光路图补充完整。(答案如图30) 图29 图30 16．如图31所示，L1为入射光线，L2为出射光线，请在图中添加合理的光学器件。（注意所添加的器件位置要正确）(答案如图32、图33、图34) 图31 图32 图33 图34 17．完成图35中的光路图。(答案如图36)
最新中考物理电学综合计算题汇总及答案 一、电磁学综合题 1．答：（1）红色指示灯L 的电阻比发热体R 的电阻要大得多；（2）电热水袋的加热效率是70%；（2019·江门市第二中学中考模拟）现代生活中，人类对于能源的需求越来越大。如图是我国西部某地区风力发电的外景,风力发电机主要是由风机叶片和发电机组完成。已知该地区空气密度平均为1.3kg/m 3 ，年平均风速为10m/s ，该风力发电区里一台风力发电机在不同风速下获得的风能如下表所示： （1）100台这样的风力发电机在一年里（总工作时间按4000h 计算）获得的风能是____J ，这相当于______kg 焦炭完全燃烧所释放出来的能量（已知焦炭的热值是3×107J/kg ）。 （2）在风力作用下，风机叶片产生的动力通过传动系统传递给发电机，发电机利用____的原理，把_____能转化为电能。 （3）如果一台风力发电机把风能转化为电能的效率为80%，那么该地区一台风力发电机的电功率为___kW. （4）请你写出风能的一个优点：_____________________。 【答案】1.728×1014 5.76×106 电磁感应 机械 96 清洁无污染 【解析】 【详解】 （1）由表格数据知道，风速为10m/s 时，一台风力发电机，1min 获得的能量是7.2×106 J ，所以，100台这样的风力发电机在一年里（总工作时间按4000h 计算）获得的风能是： 6100400067.2010J Q ?=???=1.728×1014J ；如果这些能量是由完全燃烧焦炭来获得， 则焦炭的质量是：1471.72810J 310J/kg Q m q ??== =5.76×106kg ； （2）在风力作用下，风机叶片产生的动力通过传动系统传递给发电机，是把机械能转化为电能，这是电磁感应现象； （3）一台风力发电机，1min 获得的能量是7.2×106 J ，由Q Q η= 风 知道，可以转化得到的电能是： 67.2108%==J 0Q Q η??风电 =5.76×106 J ，所以一台风力发电机的电功率是：
