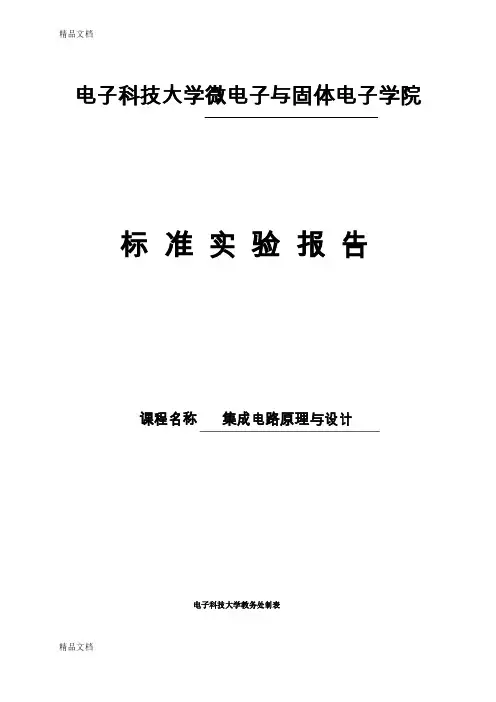

电子科技大学微电子与固体电子学院标准实验报告
课程名称集成电路原理与设计
电子科技大学教务处制表
电 子 科 技 大 学
实 验 报 告
学生姓名： 学 号： 指导教师： 实验地点：微固楼335 实验时间：
一、实验室名称： 微电子技术实验室 二、实验项目名称：集成运算放大器参数的测试 三、实验学时：4 四、实验原理：
运算放大器符号如图1所示，有两个输入端。一个是反相输入端用“-”表示，另一个是同相输入端用“+”表示。可以是单端输入，也可是双端输入。若把输入信号接在“-”输入端，而“+”端接地，或通过电阻接地，则输出信号与输入信号反相，反之则同相。若两个输入端同时输入信号电压为V - 和V + 时，其差动输入信号为V ID = V - - V + 。开环输出电压V 0=A VO V ID 。A VO 为开环电压放大倍数。
运算放大器在实际使用中，为了改善电路的性能，在输入端和输出端之间总是接有不同的反馈网络。通常是接在输出端和反相输入端之间。
图1 运算放大器符号
本实验的重点在于根据实验指导书要求，对开环电压增益、输入失调电压、共模抑制比、电压转换速率和脉冲响应时间等主要运放参数进行测量。
五、实验目的：
运算放大器是一种直接耦合的高增益放大器，在外接不同反馈网络后，就可具有不同的运算功能。运算放大器除了可对输入信号进行加、减、乘、除、微分、等数学运算外，还在自动控制、测量技术、仪器仪表等各个领域得到广泛应用。
为了更好地使用运算放大器，必须对它的各种参数有一个较为全面的了解。运算放大器结构十分复杂，参数很多，测试方法各异，需要分别进行测量。
本实验正是基于如上的技术应用背景和《集成电路原理》课程设置及其特点而设置，目的在于：
（1）了解集成电路测试的常用仪器仪表使用方法及注意事项。
（2）学习集成运算放大器主要参数的测试原理，掌握这些主要参数的测试方法。
通过该实验，使学生了解运算放大器测试结构和方法，加深感性认识，增强学生的实验与综合分析能力，进而为今后从事科研、开发工作打下良好基础。
六、实验内容：
1 ．开环电压增益测量。
2 ．开环输出电阻测量。
3 ．输入失调电压测量。
4 ．共模抑制比测量。
5 ．电压转换速率测量。
6 ．脉冲响应时间测量。
七、实验器材：
（1）直流稳压电源一台
（2）数字双踪示波器*一台
（3）信号发生器一台
（4）实验测试板及连接线一套
（5）常见通用运算放大器IC样品一块
八、实验步骤：
1、首先熟悉数字双踪示波器和信号源的使用，根据指导书要求搭建各参数的测试电路。
注意所选电阻、电容的值，不能确定时要用万用表测量；在测试板上连接测试电路
时应注意各运放集成块各管脚的功能，以免连接错误。 2、各参数的测试 （1）、开环电压增益
由于开环电压增益 A V0很大，输入信号V I 很小，加之输入电压与输出电压之间有相位差，从而引人了较大的测试误差，实际测试中难以实现。测试开环电压增益时，都采用交流开环，直流闭环的方法。测试原理如图2 所示。
图2 开环直流电压增益测试原理图
直流通过R F 实现全反馈，放大器的直流增益很小，故输入直流电平十分稳定，不需进行零点调节。取 C F 足够大，以满足 R F 》 l/ C F ，使放大器的反相端交流接地，以保证交流开环的目的。这样只要测得交流信号电压v S 和v o ，就能得到
（1）
在讯号频率固定的条件下，增加输入信号电压幅度，使输出端获得最大无失真的波形。保持输入电压不变，增加输入电压频率，当输出电压的幅值降低到低频率值的 0.707倍，此时频率为开环带宽。 （2）、输入失调电压V IO
图3 输入失调电压和失调电流测试原理图
由于运放电路参数的不对称，使得两个输入端都接地时，输出电压不为零，称为放大器的失调。为了使输出电压回到零，就必须在输入端加上一个纠偏电压来补偿这种失
调，这个所加的纠偏电压就叫运算放大器的输入失调电压，用V IO 表示。故V IO 的定义为使输出电压为零在两输入端之间需加有的直流补偿电压。
输入失调电压的测量原理如图3所示。图中直流电路通过 R I 和 R F 接成闭合环路。通常R I 的取值不超过 100 , R F 》 R I 。 （3）共模抑制比k CMR
运放应对共模信号有很强的抑制能力。表征这种能力的参数叫共模抑制比，用k CMR
表示。它定义为差模电压增益 A VD 和共模电压增益A VC 之比，即
图4 共模抑制比测试原理图
测试原理如图 4所示。k CMR 的大小往往与频率有关，同时也与输入信号大小和波形有关。测量的频率不宜太高，信号不宜太大。 （4）、电压转换速率S R 的测试
电压转换速率S R 定义为运放在单位增益状态下，在运放输入端送入规定的大信号阶跃脉冲电压时，输出电压随时间的最大变化率。
图 5 电压转换速率侧试原理图
S R 的测试原理如图 5（a ）所示。测试时取 R I = R F ，在输入端送入脉冲电压，从输出端见到输出波形，如图5 (b ）所示。这时可以规定过冲量的输出脉冲电压上升沿（下
降沿）的恒定变化率区间内，取输出电压幅度?V 0和对应的时间?t ，由计算公式求出
（2）
通常上升过程和下降过程不同，故应分别测出 S R +和S R -。 （5）、脉冲晌应时间的测试（或称为建立时间）
图6 读取响应时间方法
脉冲响应时间包括上升时间，下降时间、延迟时间、和脉动时间等，测试原理仍如图 5（a ）所示，取 R F ＞R I ，R I 远大于信号源内阻、规定的误差带为1%。读取响应时间方法如图 6 所示。其中 tr 为上升时间， tf 为下降时间， td (r 为上升延迟时间，td (f 为下降延迟时间。
九、实验数据及结果分析：
1、开环增益
()
V V V V R R R A S o VO
43
10
310206100121?=??=?+=- 可得
()
dB A V 90103log 204100≈??=
2、输入失调电压
表2输入失调电压测试数据列表
mV V R R
V A V V F
o VF o IO 033.01025.351=?-=?==
-
3、共模抑制比
表3 共模抑制比测试数据列表
则，共模增益： ()
V V V V A IC OC VC 357.014
.005
.0===
可得其共模抑制比
44104.8357.0103?=?==VC VD CMR
A A K 或 98.5dB
4、转换速率 表4 转换速率测试数据列表
则
??? ??==??=
s V s
V
t V S R μμ6.07.64
5、单位增益带宽
得
KHz KHz BW R R BW A GB F V 410411
10
1=?=?=
?= 十、实验结论：
结合课程所学的知识，对μA741双极运算放大器的主要参数进行了测试，熟悉了数字双踪示波器等常用仪器的使用技巧，掌握了通用运算放大器的测试方法，同时对课程中相关的理论知识有了更深入的认识。
十一、总结及心得体会：
通过本次实验，熟悉了数字双踪示波器等常用仪器的使用技巧，掌握了通用运算放大器的测试方法，加深了对所学理论知识的感性认识，增强了自身的实验与综合分析能力，进而为今后从事科研、开发工作打下良好基础。
十二、对本实验过程及方法、手段的改进建议：
无。
报告评分：
指导教师签字：
评分标准：该实验课程将以一定比例（10%）计入《集成电路原理与设计》课程总分，该实验评分标准为：总分20分，具体如下：
题目：音频功率放大器电路 音频功率放大器设计任务 1、基本要求 （1）频带范围 200Hz —— 10KHz，失真度 < 5%。 （2）电压增益 >= 20dB。 （3）输出功率 >= 1 W (8欧姆负载)。 （4）功率放大电路部分使用分立元件设计。 发挥部分 （1）增加音调控制电路。 （2）增加话筒输入接口，灵敏度 5mV，输入阻抗 >> 20 欧姆。 （3）输出功率 >= 10W (8欧姆负载)。 （4）其他。 目录 1 引言····························································· 2 总体设计方案·····················································2.1 设计思路······················································· 2.2 总体设计框图··················································· 3 设计原理分析·····················································3.1设计总原理图 3.2设计的PCB电路图 ··· 1 引言 在现代音响普及中，人们因生活层次、文化习俗、音乐修养、欣赏口味的不同，令对相同电气指标的音响设备得出不同的评价。所以，就高保真度功放而言，应该达到电气指标与实际听音指标的平衡与统一。
音频功率放大器是一个技术已经相当成熟的领域，几十年来，人们为之付出了不懈的努力，无论从线路技术还是元器件方面，乃至于思想认识上都取得了长足的进步。本次设计旨在熟悉设计流程，达到基本指标。 2 总体方案 根据实验要求，本次设计主要是也能够是用集成功放TDA2030为主的电路 一、电路工作原理 图1所示电路为音频功率放大器原理图，其中TDA2030是高保真集成功率放大器芯片，输出功率大于10W，频率响应为10~1400Hz，输出电流峰值最大可达3.5A。其内部电路包含输入级、中间级和输出级，且有短路保护和过热保护，可确保电路工作安全可靠。TDA2030使用方便、外围所需元器少，一般不需要调试即可成功。 RP是音量调节电位器，C1是输入耦合电容，R1是TDA2030同相输入端偏置电阻。 R2、R3决定了该电路交流负反馈的强弱及闭环增益。该电路闭环增益为 （R2+R3）/R2=（0.68+22）/0.68=33.3倍，C2起隔直流作用，以使电路直流为100%负反馈。静态工作点稳定性好。 C4、C5为电源高频旁路电容，防止电路产生自激振荡。R4、R5称为茹贝网路，用以在电路接有感性负载扬声器时，保证高频稳定性。VD1、VD2是保护二极管，防止输出电压峰值损坏集成块TDA2030。 2．电流反馈 电流反馈是指在一个反馈电路中，若反馈量与输出电流成正比则为电流反馈;若反馈量与输出电压成正比则为电压反馈。通常可以采用负载短路法来判断。 从概念上说，若反馈量与输出电压（有时不一定是输出电压，而是取样处的电压）成正比则为电压反馈；若反馈量与输出电流（有时不一定是输出电流，而是取样处的电流）成正比则为电流反馈。在判断电压反馈和电流反馈时，除了上述方法外，也可以采用负载短路法。负载短路法实际上是一种反向推理法，假设将放大电路的负载电阻RL短路（此时，），若
第三章集成运放电路 一、填空题 1、（3-1，低）理想集成运放的A ud= ，K CMR= 。 2、（3-1，低）理想集成运放的开环差模输入电阻ri= ，开环差模输出电阻ro= 。 3、（3-1，中）电压比较器中集成运放工作在非线性区，输出电压Uo只有或两种的状态。 4、（3-1，低）集成运放工作在线形区的必要条件是___________ 。 5、（3-1，难）集成运放工作在非线形区的必要条件是__________，特点是___________，___________。 6、（3-1，中）集成运放在输入电压为零的情况下，存在一定的输出电压，这种现象称为__________。 7、（3-2，低）反相输入式的线性集成运放适合放大 (a.电流、b.电压) 信号，同相输入式的线性集成运放适合放大 (a.电流、b.电压)信号。 8、（3-2，中）反相比例运算电路组成电压（a.并联、b.串联）负反馈电路，而同相比例运算电路组成电压（a.并联、b.串联）负反馈电路。 9、（3-2，中）分别选择“反相”或“同相”填入下列各空内。 （1）比例运算电路中集成运放反相输入端为虚地，而比例运算电路中集成运放两个输入端的电位等于输入电压。 （2）比例运算电路的输入电阻大，而比例运算电路的输入电阻小。 （3）比例运算电路的输入电流等于零，而比例运算电路的输入电流等于流过反馈电阻中的电流。 （4）比例运算电路的比例系数大于1，而比例运算电路的比例系数小于零。 10、（3-2，难）分别填入各种放大器名称 （1）运算电路可实现A u＞1的放大器。 （2）运算电路可实现A u＜0的放大器。 （3）运算电路可将三角波电压转换成方波电压。 （4）运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均大于零。 （5）运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均小于零。 11、（3-3，中）集成放大器的非线性应用电路有、等。 12、（3-3，中）在运算电路中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。 13、（3-3，中）_________和_________是分析集成运算放大器线性区应用的重要依据。
