电子产品防水散热结构设计
随着工业产品的不断升级，现在很多工业产品都需要防水及散热，目前国内有很多产品适应于工业产品防水及散热结构设计。比如：GOEL防水透气膜、GOEL防水透气阀等！

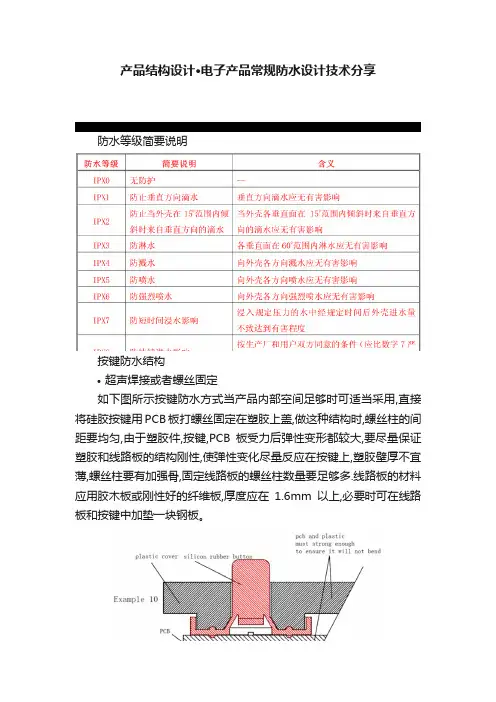

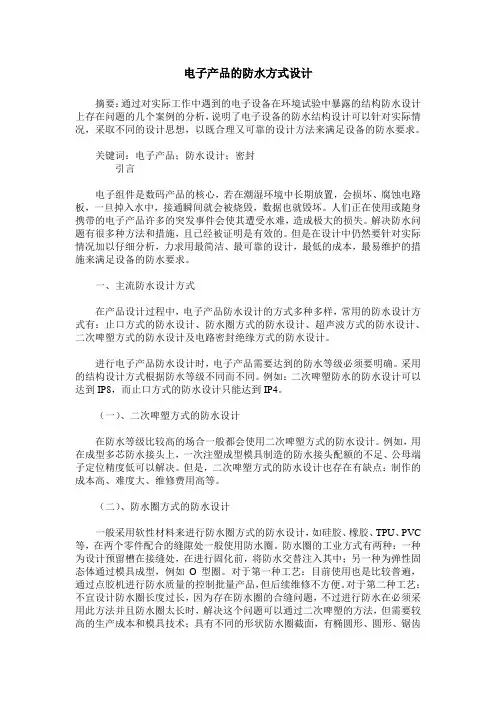

对于机箱需要解决防尘、防潮、防水与散热问题，可以采用GOEL防水透气阀！在国内，各种户外机箱、电信机箱、高铁机箱等都利用GOEL防水透气阀解决防尘、防潮、防水与散热问题。

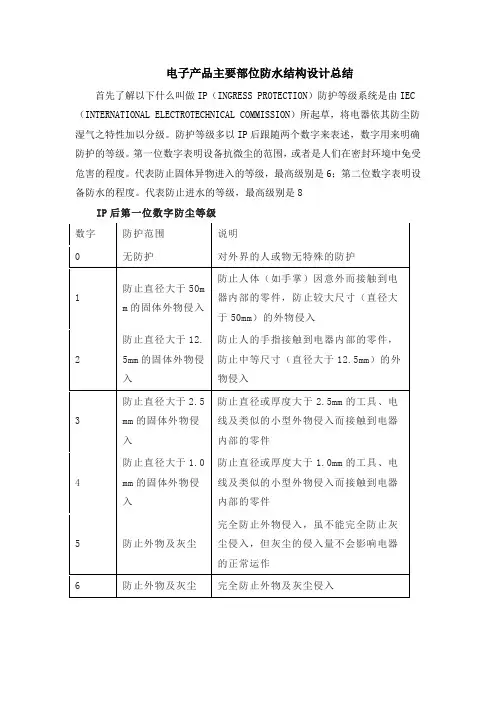

GOEL防水透气阀具有防水、防尘、防油污，防护等级达到IP68。耐化学剂、耐高低温、抗老化等，提高产品苛刻环境中的可靠性。防止结露、结雾，提高产品使用寿命。
微散热及平衡压差。提高产品的完整性等特性！
同时解决防尘、防潮、防水与散热.
GOEL防水透气膜及防水透气阀产品可以解决工业产品防水及散热结构设计，目前大多数工业产品都有应用哦，如：LED灯具、汽车电机、电池、ECU、传感器、通讯设备、手机、电动理发器、电动剃须刀、电动牙刷、美容电动仪等。

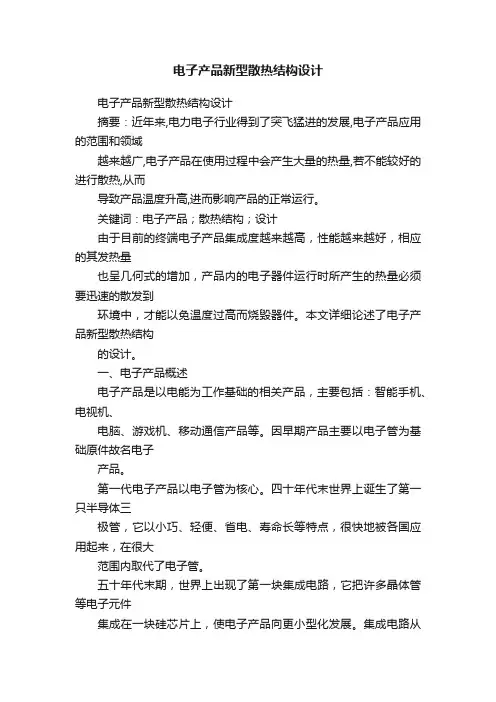

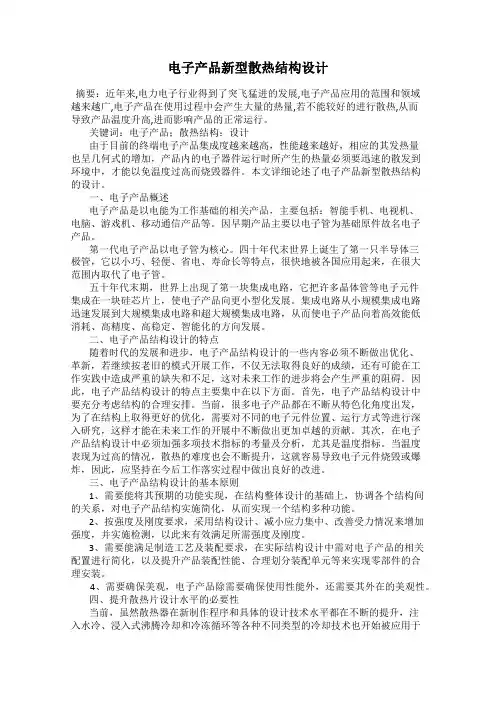

电子产品散热设计概述(doc 45页) 部门： xxx 时间： xxx 整理范文，仅供参考，可下载自行编辑
YEALINK 行业 dell
电子产品的散热设计 一、为什么要进行散热设计 在调试或维修电路的时候，我们常提到一个词“**烧了”，这个**有时是电阻、有时是保险丝、有时是芯片，可能很少有人会追究这个词的用法，为什么不是用“坏”而是用“烧”？其原因就是在机电产品中，热失效是最常见的一种失效模式，电流过载，局部空间内短时间内通过较大的电流，会转化成热，热**不易散掉，导致局部温度快速升高，过高的温度会烧毁导电铜皮、导线和器件本身。所以电失效的很大一部分是热失效。 高温对电子产品的影响：绝缘性能退化；元器件损坏；材料的热老化；低熔点焊缝开裂、焊点脱落。 温度对元器件的影响：一般而言，温度升高电阻阻值降低；高温会降低电容器的使用寿命；高温会使变压器、扼流圈绝缘材料的性能下降，一般变压器、扼流圈的允许温度要低于95C；温度过高还会造成焊点合金结构的变化—IMC增厚，焊点变脆，机械强度降低；结温的升高会使晶体管的电流放大倍数迅速增加，导致集电极电流增加，又使结温进一步升高，最终导致元件失效。 那么问一个问题，如果假设电流过载严重，但该部位散热极好，能把温升控制在很低的范围内，是不是器件就不会失效了呢？答案为“是”。 由此可见，如果想把产品的可靠性做高，一方面使设备和零部件的耐高温特性提高，能承受较大的热应力（因为环境温度或过载等引起均可）；另一方面是加强散热，使环境温度和过载引起的热量全部散掉，产品可靠性一样可以提高。 二、散热设计的目的 控制产品内部所有电子元器件的温度，使其在所处的工作环境条件下不超过标准及规范所规定的最高温度。最高允许温度的计算应以元器件的应力分析为基础,并且与产品的可靠性要求以及分配给每一个元器件的失效率相一致。 三、散热设计的方法 1、冷却方式的选择 我们机电设备常见的是散热方式是散热片和风扇两种散热方式，有时散热的程度不够，有时又过度散热了，那么何时应该散热，哪种方式散热最合适呢？这可以依据热流密度来评估，热流密度=热量 / 热通道面积。 按照《GJB/Z27-92 电子设备可靠性热设计手册》的规定（如下图1），根据可接受的温升的要求和计算出的热流密度，得出可接受的散热方法。如温升40℃（纵轴），热流密度0.04W/cm2（横轴），按下图找到交叉点，落在自然冷却区内，得出自然对流和辐射即可满足设计要求。
龙源期刊网 https://www.doczj.com/doc/6817446226.html, 大功率LED灯散热器结构设计 作者：潘裕向文江 来源：《山东工业技术》2018年第05期 摘要：针对大功率LED灯工作时散热性差、灯具光功率减小、灯芯片易老化等问题，对大功率LED灯的散热器结构进行研究。详细介绍了LED灯散热技术、灯具的热分析及散热片的优化设计，并就LED灯散热问题在ANSYS软件中搭建模型进行散热器结构参数设计与热分析。仿真结果表明，通过热分析实现对LED灯散热结构参数设计，理论上在大功率LED灯中安装优化设计后的散热片可以很好的解决灯具工作时的散热问题。 关键词：大功率LED灯；热分析；ANSYS软件 DOI：10.16640/https://www.doczj.com/doc/6817446226.html,ki.37-1222/t.2018.05.005 0 引言 发光二极管（Light Emitting Diode，LED）属于21世纪具有好的发展前景的新型冷光源[1]。LED灯的发光原理理就是靠是靠发光二极管内部的PN结里的电子在能带间跃迁进而产生光能，但芯片会出现发热的现象，尤其是大功率型LED。若将多个LED串并联组装成一个模组，其散发出的热量会大大增加。目前，LED整体工作效能不是很好，只有15%-20%的电能量成功转化为光能，而剩余的80%-85%的电能量则通过其它形式转化为热能，致使芯片功率 密度变得很大。在行业内LED器件的散热性整体而言较差，首先，因为发白光的LED灯其发光的光谱中并不包含红外部分，即其工作时产生的热量不能依靠红外辐射进行释放；其次，LED灯具本身的扩散热阻与解除热阻很大，工作时产生热量较多。在LED灯工作时，若散热性不好将会产生十分严重的后果[2]，如缩减LED灯的光能量输出，减少器件的使用寿命，会造成LED发射光的主波长产生偏移等。 近年来，如何使LED灯工作时产生的热能以最快的方式散发出去这一关键问题被国内外学术界关注，进而相对应地进行各种研究。由于LED灯具多采用经验化设计进行散热，散热装置过于传统且专业性不高，导致当前LED灯具的散热问题仍未得到解决。因而，通过对大功率LED灯具的热分析与热设计后进行散热器的结构设计具有及其重要的现实意义。 论文详细介绍了LED灯的散热技术并建立相应散热器模型，然后选取了一款大功率的LED灯作为论文的研究模型，利用ANSYS有限元分析软件[3]对该款LED灯模型进行热分析，得到灯具各点的温度分布与芯片工作时产生的最高温度，在上述测量数据的基础上对该灯的散热结构进行优化设计，最终得到十分满意的散热效果。 1 LED灯散热技术及模型建立 1.1 LED灯散热技术

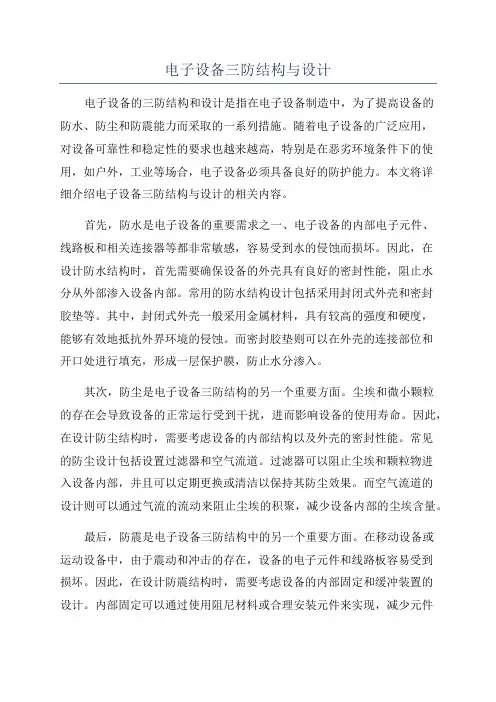

浅谈电子产品结构中的三防设计 发表时间：2017-11-21T09:34:39.120Z 来源：《电力设备》2017年第20期作者：李财忠[导读] 摘要：在电子工业中，三防设计是指防潮湿、防盐雾、防霉菌设计。 （南京国睿微波器件有限公司 210063） 摘要：在电子工业中，三防设计是指防潮湿、防盐雾、防霉菌设计。潮湿、盐雾和霉菌会腐蚀和破坏材料，导致产品的电气性能下降，机械强度降低，严重时会导致设备功能失效。尤其是在户外使用的电子设备必须具备三防设计才能保证其正常工作,三防设计在工业实际应用中意义重大。 关键词：三防设计；密封；防水透气 一、潮湿、盐雾、霉菌对电子设备的破坏 1.潮湿对设备的影响 潮湿是电子设备损坏变质的主要因素之一，它会对机械性能和电气性能产生破坏。湿气往往溶解有氯化物、硫酸盐和硝酸盐等，能引起或加剧金属的腐蚀。降低绝缘材料和电路板的绝缘电阻，增大介质损耗角的正切值，潮湿还为霉菌的生长提供了有利条件。 2.盐雾对电子设备的破坏 盐雾的成分主要是NaCl和MgCl2， NaC1和MgCI2的显著特点是能从相对干燥的大气中吸附水分，当物体表面附着这些含盐水分时，就会长期保持潮湿状态，除自身对金属的腐蚀作用外，还加剧了潮湿的破坏作用。盐雾也是电子设备损坏变质的一个重要原因， 3.霉菌对电子设备的影响 霉菌是单细胞真菌，大多数霉菌能在温度26～32℃，相对湿度85°以上的环境中大量繁殖和生长。霉菌能够在暴露于空气中的大多数有机材料表面上生长，而且霉菌是潮湿的，当其跨过绝缘表面而繁殖时．可能引起短路。霉菌的侵蚀是电子产品失效的又一个不可忽视的因素。 一个电子产品的三防性能，主要从两方面判断，一是所用零部件本身是否具备良好的三防性能，二是各零部件组装结合部分是否有可靠的三防结构设计，两者均做的到的产品才具有良好的三防性能。 二、零部件本身的三防性能 1.选择耐蚀材料及表面处理，有些材料本身具有良好的三防性能，比如不锈钢SUS316，有些材料本身三防性能一般，但进行特定的表面处理后具有良好的三防性能，像铝合金、镁合金、一般钢板本身三防性能一般，但可在表面进行有机涂覆处理，处理后的零件三防性能良好，选择合适的材料及表面处理方式是保证三防性能的基本所在。 2.避免采用易积存腐蚀介质、雨水或冷凝水的结构，采用各种行之有效的结构设计措施进行排水、排液，减少腐蚀机会。 3.结构表面的形状应简单，过渡光滑合理，应避免结构过分复杂，随意组合的表面形式会使腐蚀风险增大。 4.当不同金属连接时，要考虑电偶腐蚀[1]的影响。裸露表面的两种金属的电极电位差值应控制在0．25V以内。 5.进行预防应力腐蚀、腐蚀疲劳的设计，采取适当的工艺措施消除内应力。宁可让结构件直接受拉或压，而不使其受弯或扭。 6.选择易于镀覆的几何形状，零件边缘处应设计足够的工艺圆角，以利于获得厚度适当、附着牢固的防腐蚀涂层。 三、零部件结合部分的三防结构设计 零部件结合部分的三防一般设计成密封结构，可采用三防性能比较好的密封胶或者密封圈的方式进行防护，灌胶比较简单，下面着重谈下，使用密封圈进行防护时的结构设计方法。 1.密封圈的选择 ●密封圈一般采用高撕裂性能的硅橡胶，永久变形[2]不大于10％（永久变形量与胶条高度的比值）。 ●密封圈一般常用截面形状为Ｏ型和D型，其他变种型号像含有导电屏蔽功能的双D型等均可参照设计这两种原型进行设计。 ●非Ｏ型密封圈的设计，需要考虑放入沟槽是否会翻转，一般将宽度设计为高度的1.2-2倍。 ●根据使用环境选择合适硬度的密封圈，以下是一些常用硬度的应用特点。
夏天到来，专注DIY的我们开始对CPU散热器“关怀备至”。其实，这个能让CPU“变废为宝”的小小玩意，始终都是众多DIYer们关心的热门话题，尤其是那些超频发烧友。近期AMD X2处理器不断降价，Intel新双核奔腾、单核酷睿赛扬各显神通，这些低端单/双核超频悍将给主流DIY市场留下了太多的想象空间。跃跃欲试的主流玩家希望购买到最匹配的散热器“压榨”CPU性能。 纵观市场上的CPU散热器，从低端的纯铝鳍片，到中端的纯铜、铝鳍塞铜式、铝鳍压铸铜式、热管式，再到高端的水冷、油冷、半导体制冷、压缩机制冷、干冰制冷、液氮制冷、液氦制冷等等一应俱全。散热方式从被动散热到主动散热，再到主动制冷，品种五花八门，种类极其繁多。 在如此琳琅满目的散热器产品中，如何才能挑选到适合自己的CPU散热器呢？下面我们就从“理论”入手，详细介绍一下各种材质、结构散热器的性能分析。 风冷散热器 作为中低端散热器市场的首要选择，风冷散热器在性价比上获得了很好的平衡。材质普通、结构简单的产品几十元即可买到，应付入门级处理器超频没有问题。而要想获得更高性能，风冷散热器一样可以提供材质高档、结构先进的“前卫”型产品。一套完整的风冷散热器应该是由散热片、风扇和扣具三部分组成，下面我们分别进行介绍。 散热片 1．纯铝散热片 纯铝散热片 这种散热片是目前使用率最高的散热片之一，整体采用纯铝制造。铝是地球上含量最高的金属，成本低和热容低是其主要特点。虽然吸慢，但放热快，散热效果跟其结构和做工成
正比。散热片数越多、底部抛光越好，散热效果越好。其散热原理非常简单：利用散热器上的散热片来增大与空气的接触面积，再利用风扇来加速空气流动从而带走散热片上的热量。采用纯铝材质的散热片价格低廉，搭配低端CPU使用性价比合理。 2．纯铜散热片 纯铜散热片 顾名思义，纯铜散热片的材质为纯铜。因为铜跟铝相比有个先天的优点：热传导效能为412w/mk，比铝的226w/mk提高了将近1倍，但铜也有个先天的缺点：热容太高了。也就是说这种散热片吸热快但放热慢，热量在铜片中大量聚集，需要配合高转速大尺寸风扇才能满足散热需求。 由于铜具有良好的韧性，因此制造上要比铝容易得多。散热片的密度也可以比铝做得更高，散热面积也相应更大，这些都可以弥补其热容高所导致散热慢的不足。但纯铜的成本要比铝高很多，还要搭配更高档次的风扇才能满足散热需求，直接导致纯铜散热器的价格居高不下，目前已经慢慢退出独立散热器的历史舞台。 3．铝鳍塞铜式散热片 铝鳍塞铜式散热片
散热在结构设计中的应用___专栏！ 包括，散热方式的选择，结构的设计，材料选用等 我先根据个人的一点经验，总结出来随便谈谈。 根据热传导的途径来说，散热相应有以下三种主要方式： 一、散热片导热式散热 1、良好接触面：要求发热件与散热片要有良好接触，尽可能降低接触热阻，所以最好有大的接触面，接触面还需要有较高的光洁度，为了弥补因接触面的粗糙而导致的贴合不良，可以在中间涂抹导热脂，可以有效降低接触热阻； 2、良好的导热材料：铜、铝都有较好的导热性能，铜的导热系数虽然优于铝，但铜有密度太高、价格贵的缺点，所以实际应用中铝材是应用最多； 3、散热片固定方式：这个也是比较重要的一环，如果不能把发热件与散热片良好接触，也是无法有效把热量传导到散热器上的，应用中有直接用螺丝钉紧固的，也有用弹簧片压固的，可以根据需要选择设计，需要说明的是，有些功率器件和散热片之间有绝缘要求，中间选用的绝缘材料就一定要选用低热阻的材料，比如：聚脂薄膜、云母片等，实际安装中还要注意固定位置应使用受力均匀分布； 4、散热片的形状：包括页片与基材的形状尺寸，要有尽可能加大散热表面积，这样散热片的热量才能快速与周围空气对流，比如说增加页片数目、在页片上做波浪纹都是好办法；基材要厚一些比较好，长而薄的散热片效率很差，在远端基本上是不起作用的了； 二、对流散热 1、自然对流：发热器件或者散热片的热量可以是依靠自然对流散热，这样的话，发热件或者散热片最好以长边取为垂直方向为佳，而且要尽量使散热片的横断面与水平面方向平行，因为热空气是上升的，这样才比较有利于空气流通，象单面页片式的散热器就比较适合安装在机体背板以自然对流方式散热； 2、强制对流：采用风扇强制吸、排的方式拉动一个风场来加强空气对流，是比较有效的散热方式，可以根据需要选择合适的风扇规格与数目，在设计上要注意的有这么几点： A、各风扇风场方向要一致，不要互相打架，否则效率肯定大打折扣，对机箱内部来说最好有相应的进风口与出风口，可以参考一下下面的附图，是一块显卡的散热设计； B、采用强制风冷时，对于页片式散热片来说，要使页片方向与风道气流方向一致 c、机箱上要根据风场的需要留出相应的散热孔，散热孔并非越多、越大就越好，首先散热孔的大小根据不同的安规等级有相应限制，还要考虑EMI的要求（可以参考一下附图）；另外，重为重要的是：散热孔的分布要与风道气流的流向吻合， 三、辐射散热 这种散热方式给设计者留出的空间相对较少，对于发热器件与散热片来说，表面光洁度越高，辐射效率越差，所以比较廉价而且较有效的一个手段是把铝型材散热器表面做氧化处理，这层氧化层可以大大改善辐射效率（比如，一个表面研磨光洁的散热片，表面辐射率可能在0.1左右，做过氧化处理后，辐射率的值可以升高到1）
1.ID造型; 一个完整产品的设计过程,是从ID造型开始的，收到客户的原始资料（可以是草图，也可以是文字说明），ID即开始外形的设计；ID绘制满足客户要求的外形图方案，交客户确认，逐步修改直至客户认同；也有的公司是ID绘制几种草案，由客户选定一种，ID再在此草案基础上绘制外形图；外形图的类型，可以是2D 的工程图，含必要的投影视图；也可以是JPG彩图；不管是哪一种，一般需注名整体尺寸，至于表面工艺的要求则根据实际情况，尽量完整；外形图确定以后，接下来的工作就是结构设计工程师（以下简称MD）的了； 顺便提一下，如果客户的创意比较完整，有的公司就不用ID直接用MD做外形图； 如果产品对内部结构有明确的要求，有的公司在ID绘制外形图同时MD就要参与进来协助外形的调整； MD开始启动，先是资料核对，ID给MD的资料可以是JPG彩图，MD将彩图导入PROE 后描线；ID给MD的资料还可以是IGES线画图，MD将IGES线画图导入PROE后描线，这种方法精度较高;此外，如果是手机设计，还需要客户提供完整的电子方案，甚至实物； 2。建摸阶段， 以我的工作方法为例，MD根据ID提供的资料，先绘制一个基本形状（我习惯用BASE作为文件名）；BASE就象大楼的基石，所有的表面元件都要以BASE的曲面作为参考依据；所以MD做3D的BASE和ID做的有所不同，ID侧重造型，不必理会拔模角度，而MD不但要在BASE里做出拔模角度，还要清楚各个零件的装配关系，建议结构部的同事之间做一下小范围的沟通，交换一下意见，以免走弯路； 具体做法是先导入ID提供的文件，要尊重ID的设计意图，不能随意更改； 描线，PROE是参数化的设计工具，描线的目的在于方便测量和修改； 绘制曲面，曲面要和实体尽量一致，也是后续拆图的依据，可以的话尽量整合成封闭曲面局部不顺畅的曲面还可以用曲面造型来修补； BASE完成，请ID确认一下，这一步不要省略建摸阶段第二步，在BASE的基础上取面，拆画出各个零部件，拆分方式以ID的外形图为依据； 面/底壳，电池门只需做初步外形，里面掏完薄壳即可； 我做MP3，MP4的面/底壳壁厚取1.50mm，手机面/底壳壁厚取2.00mm，挂墙钟面/底壳壁厚取2.50mm，防水产品面/底壳壁厚可以取3.00mm； 另外面/底壳壁厚4.00mm的医疗器械我也做过，是客人担心强度一再坚持的，其实3.00mm 已经非常保险了，壁厚太厚很容易缩水，也容易产生内应力引起变形，担心强度不足完全可以通过在内部拉加强筋解决，效果远好过单一的增加壁厚； 建摸阶段第三步，制作装配图，将拆画出各个零部件按装配顺序分别引入，选择参考中心重合的对齐方式；放入电子方案，如LCD，LED，BATTERY，COB。。。将各个零部件引入装配图时，根据需要将有些零部件先做成一个组件，然后再把组件引入装配图时。 例如做翻盖手机时，总装配图里只有两个组件，上盖是一个组件，下盖是一个组件。上盖组件里面又分为A壳组件，B壳组件和LCD组件。下盖组件里面又分为C壳组件，D壳组件，主板组件和电池组件等。还可以再往下分 3、初始造型阶段：分三个方面； A：由造型工程师设计出产品的整体造型(ODM)；可由客户选择方案或自主开发。 B: 客户提供设计资料，例如：IGS档（居多）或者是图片(OEM)。 C: 由原有的外形的基础上更改；可由客户选择方案或自主开发。 4 建摸阶段第四步，位置检查，一般元件的摆放是有位置要求的。 例如：LCD的位置可以这样思考，镜片厚度1.50mm,双面帖厚度0.20mm，面壳局部掏薄厚
散热器设计 型材散热器的几何结构由肋片和基座构成，主要几何参数包括肋片长、肋片厚，肋片数、基座厚、基座宽等，研究了型材散热器几何因素对其热性能的影响，通过改变散热器的几何参数，可以有效的降低散热器的热阻，获得好的散热效果。本文的研究为型材散热器的的选择及优化设计提供了依据。 关键词：功率器件；热设计；散热器；热阻 功率器件是多数电子设备中的关键器件，其工作状态的好坏直接影响整机可靠性。功率器件尤其是大功率器件发热量大，仅靠封装外壳散热无法满足散热要求，需要配置合理散热器有效散热，而散热器的选择是否合理又直接影响功率器件的可靠性，因此分析影响散热器散热性能的因素，有利于合理选取散热器，提高功率器件的可靠性。 1 散热器的选择 在电子设备热设计中，型材散热器由于结构简单，加工方便、散热效果好而得到了广泛的应用，其物理模型示意图如图1所示。 它由肋片和基座构成，主要的几何参数包括肋片长、肋片厚，肋片数、基座厚、基座宽等。在选择散热器时一般需要依据散热器热阻来合理选择，同时还需要考虑以下几点：安装散热器允许的空间、气流流量和散热器的成本等。散热器散热的效果与散热器热阻的大小密切相关，而散热器的热阻除了与散热器材料有关之外，还与散热器的形状、尺寸大小以及安装方式和环境通风条件等有关，目前没有精确的数学表达式能够用来计算散热器的热阻，通常是通过实际测量得到。而散热器的有效面积与散热器几何参数密切相关。 2 影响散热器散热性能的几何因素分析 通过实验发现，散热器的几何因素对散热器的散热性能有很大的影响，现以一典型型材散热器为例，分析散热器各几何参数对散热器散热性能的影响。 选定某一功率器件（LM317）为热源，其工作电路原理图如图2所示。工作在自然冷却条件下，环境温度为30℃，功耗为3．2 W，选取的散热器为型材散热器SYX－YDE（物理模型如图3所示），散热器各个几何参数如表1所示。 热源与散热器表面为金属与金属的干接触,无绝缘片也未涂硅脂或导热胶,查有关手册取热 源与散热器之间的接触热阻为0.9℃／W。通过散热器设计分析软件进行初步分析,散热器优化设计分析软件采用的是美国Flunt公司的Qfin软件,它采用计算流体动力学求解器,有限体积法,非结构化网格可以逼近复杂的几何形状,同时能实现散热器肋片高度、长度等几何参数的优化。中国可靠性网https://www.doczj.com/doc/6817446226.html, 通过散热器优化设计分析软件得到的散热器和热源相关热参数见表2。
堇查壁蔓ｉｊ三翌隧阉固电子产品散热技术最新发展（上） 最近几年ＬＳＩ、数码相机、移 动电话、笔记本电脑等电子产品． 不断朝高密度封装与多功能化方向发展．散热问题成为非常棘手的课题。ＬＳＩ等电子组件若未作妥善的散热处理．不但无法发挥ＬＳＩ的性能．严重时甚至会造成机器内部的热量暴增等。然而目前不论是ＬＳＩ组件厂商．或是下游的电子产品系统整合业者．对散热问题大多处于摸索不知所措的状态．有鉴于此．介绍一下国外各大公司散热对策的实际经验．深入探索散热技术今后的发展动向．是很有必要的＝．散热技术的变迁 如图１所示由于“漏电”问题使得ＬＳＩ的散热对策是系统整合的责任．这种传统观念正面临极大的变革。此处所谓的漏电是指晶体管（仃彻ｓｊｓ【ｏｒ）的ｓｏｕｒｃｅ与ｄｒａｉｎ之间．施加于ｌｅａｌ（电流的电源电压大晓而言。理论上ｌｅａｋ电力会随着温度上升不断增加．如果未有效抑制热量意味着１ｅａｌ【电力会引发更多的热量．造成１ｅａｋ电力持续上升恶性循环后果。 以Ｉｎｔｅｌ新推出的微处理器“ｎｉ唧ｐｒｏｃｅｓｓ）而言，它的消费电力之中６０％～７０％是属于１ｅａｋ电力＋一般认为未来１～２年ｌｅａｋ电力仍然扮演支配性角色。 图１电子组件散热对策的变化趋势 高弘毅 在此同时系统整合业者．由于 单位体积的热最不断膨胀．使 得如何将机器内部的热量排除 更是雪上加霜．因此系统整合 业者转因而要求ＬｓＩ组件厂商， 提供有效的散热对策参考模式， 事实上Ｉｍｅｌ已经察觉事态的严重 性，因此推出新型微处理器的 同时．还提供下游系统整合业 者有关ＬｓＩ散热设计的ｍｏｄｅｌ ｃａｓｅ．因此未来其他电子组件厂 商未来势必跟进。 如上所述ＬＳＩ等电子组件的散 热对策．成为电子业界高度嘱目 焦点．主要原因是电子产品性能 快速提升所造威。以往计算机与 数字家电业者大多忽视漏电电力 问题的存在．甚至采取增加电力 的手法补偿漏电电力造成的损失， Ｈ…１Ｕ¨ｏ『¨Ⅸ■｝ ◆以往：委由系统业者自行处理 今后：组件厂商夸力支持 可再啄■面ｉ而ｎ２２． 万方数据
电子结构的三防设计 摘要：电子结构在各种自然环境因素的综合影响下，面临着诸多失效形式，因此只有在设计阶段就注入环境防护理念，优选材料，优化结构再结合一定的工艺防护措施才能极大的提高电子产品对环境的适应性和产品使用的可靠性。 关键词：电子结构；三防技术 环境因素是军用电子产品在使用、运输和存储中号虑的重要因素，而且环境因素也影响着电子设备的稳定性和可靠性。军用电子产品因环境防护不当造成的损失也是相当惊人，美军曾经对机载电子设备的故障进行统计，发现50％以上的故障与环境因素有关，所以提 高军用电子产品的环境适应能力才有极大的经济效益和军事效益。 三防技术从理论研究到工程应用近年来的发展，应用领域不断扩大，从早期单一的工艺防护发展到现在的总体设计、电路设计、结构设计、标准化系统工程，三防技术的内涵发生了很大变化，现在的三防是以提高产品的环境适应性为目标，内容包括防水、防潮、防结露、防盐雾、防霉、防腐蚀、防老化、防振、防静电、防高压击穿、防污染、防风沙、防积雪、防裹冰、防鼠害等等。 1 电子结构三防的技术措施 三防技术是一个综合性概念，涉及到诸多方面的应用。要提高电子产品三防能力，必须从产品的设计开始就注入三防设计理念。三防设计理念的注入，可以保证产品从整机到分机，再到零部件都具有适应环境变化的能力。三防处理工艺可以保障和补充设计中三防的不足，提升产品抵抗环境变化的能力，从而极大的提高电子产品的可靠性。以下就从材料、结构、工艺三方面进行阐述，并将三防理念注入其中。 1．1 材料防护 材料防护主要是指正确、合理地选取材料，并通过对材料(包括金属材料和非金属材料)辅以一定的工艺处理措施，以进一步提高材料的耐环境变化能力。根据电子产品的实际使用环境分类及三防等级要求，选择适当的材料来制造零部件。选取材料是三防设计的第一步，也是关键的一步。 恶劣环境中工作的电子产品，面临着盐雾、锈蚀、霉菌、老化等各种环境问题，为了使电子产品能够适应各种恶劣环境，应尽量选用耐腐蚀性好的金属材料和不长霉菌、耐老化的非金属材料。耐腐蚀性好的金属材料主要有，铝合金、奥氏体型不锈钢、钛合金、金、镍等，考虑到经济因素，通常选用铝合金、不锈钢、钛合金等再涂覆金属层或非金属层。 选用材料时，应了解材料的相容性问题，掌握材料的腐蚀机理、破坏肜式等。以保证结构设计时能避免某些危险性大的腐蚀形式，防止不同材料彼此相互作用、相互影响而引起腐蚀、老化等。因而根据材料的相容性合理地选择镀层以及不同类型金属的合理选用是极为重要的。两种材料的电位差越大腐蚀越严重。设计中，在同一种结构中尽量选用同一种金属材料，或者应选用电极电位相近的材料，而且两种材料的电位差应小于0．25 V，否则在结构上要采取相应的防护措施，如表1中列出了常见可以相容(接触)的一般材料。
目录 摘要： (2) 第1章电子产品热设计概述： (2) 第1.1节电子产品热设计理论基础 (2) 1.1.1 热传导： (2) 1.1.2 热对流 (2) 1.1.3 热辐射 (2) 第1.2节热设计的基本要求 (3) 第1.3节热设计中术语的定义 (3) 第1.4节电子设备的热环境 (3) 第1.5节热设计的详细步骤 (4) 第2章电子产品热设计分析 (5) 第2.1节主要电子元器件热设计 (5) 2.1.1 电阻器 (5) 2.1.2 变压器 (5) 第2.2节模块的热设计 (5) 电子产品热设计实例一：IBM “芯片帽”芯片散热系统 (6) 第2.3节整机散热设计 (7) 第2.4节机壳的热设计 (8) 第2.5节冷却方式设计： (9) 2.5.1 自然冷却设计 (9) 2.5.2 强迫风冷设计 (9) 电子产品热设计实例二：大型计算机散热设计： (10) 第3章散热器的热设计 (10) 第3.1节散热器的选择与使用 (10) 第3.2节散热器选用原则 (11) 第3.3节散热器结构设计基本准则 (11) 电子产品热设计实例三：高亮度LED封装散热设计 (11) 第4章电子产品热设计存在的问题与分析： (15) 总结 (15) 参考文献 (15)
电子产品热设计 摘要： 电子产品工作时，其输出功率只占产品输入功率的一部分，其损失的功率都以热能形式散发出去，尤其是功耗较大的元器件，如：变压器、大功耗电阻等，实际上它们是一个热源，使产品的温度升高。因此，热设计是保证电子产品能安全可靠工作的重要条件之一，是制约产品小型化的关键问题。另外，电子产品的温度与环境温度有关，环境温度越高，电子产品的温度也越高。由于电子产品中的元器件都有一定的温度范围，如果超过其温度极限，就将引起产品工作状态的改变，缩短其使用寿命，甚至损坏，使电子产品无法稳定可靠地工作。 第1章电子产品热设计概述： 电子产品的热设计就是根据热力学的基本原理，采取各种散热手段，使产品的工作温度不超过其极限温度，保证电子产品在预定的环境条件下稳定可靠地工作。 第1.1节电子产品热设计理论基础 热力学第二定律指出：热量总是自发的、不可逆转的，从高温处传向低温处，即：只要有温差存在，热量就会自发地从高温物体传向低温物体，形成热交换。热交换有三种模式：传导、对流、辐射。它们可以单独出现，也可能两种或三种形式同时出现。 1.1.1 热传导： 气体导热是由气体分子不规则运动时相互碰撞的结果。金属导体中的导热主要靠自由电子的运动来完成。非导电固体中的导热通过晶格结构的振动实现的。液体中的导热机理主要靠弹性波的作用。 1.1.2 热对流 对流是指流体各部分之间发生相对位移时所引起的热量传递过程。对流仅发生在流体中，且必然伴随着有导热现象。流体流过某物体表面时所发生的热交换过程，称为对流换热。 由流体冷热各部分的密度不同所引起的对流称自然对流。若流体的运动由外力(泵、风机等)引起的，则称为强迫对流。 1.1.3 热辐射 物体以电磁波方式传递能量的过程称为热辐射。辐射能在真空中传递能量，且有能量方
电子电气产品结构设计 在电子行业中的结构设计一般是：在电子设备中，由工程材料按合理的连接方式进行连接，且能安装电子元、器件及机械零、部件，使设备成为一个整体的基础结构，能够实现预定的电气、结构等功能。 而在电子行业中由于各种标准（国家标准、国际标准、行业标准等）对我们的设备提出了不同的要求。如标准YD-T 1095-2000《通信用不间断电源UPS》标准、《UL1778》等。 其中标准要求有： 4.1 环境条件 4.1.1 正常使用条件 环境温度：5°C~40°C；相对湿度≤93%[（40±2）°C，无凝露] 海拔高度应不超过1000m；若超过1000m时按GB/T3859.2规定降容使用。 4.1.2 贮存运输环境及机械条件 温度：-25°C ~ +55°C（不含电池） 振动、冲击条件应符合GB/T 14715-93中的5.3.2规定。 4.2 外观与结构 4.2.1 机箱镀层牢固，漆面均匀，无剥落、锈蚀及裂痕等现象。 4.2.2 机箱表面平整，所有标牌、标记、文字符号应清晰、正确、整齐。 4.2.3 各种开关便于操作，灵活可靠。 4.4 电磁兼容限值 4.4.1传导干扰 在150KHz~30MHz频段内，系统电源线上的传导干扰电平应符合YD/T 983-1998 中5.1表2中规定的限制。 4.4.2 电磁辐射干扰 在30MHz~1000MHz频段内系统的电磁辐射干扰电压电平应符合YD/T 983-1998 中5.2表4中规定的限值。 4.4.3 抗干扰性能要求 应符合YD/T 983-1998中7.3表9中规定的判断准则。 第一讲结构设计与热设计 电子电气行业中的热设计是指，采用适当可靠的方法控制电子设备内部所有电子元器件的温度，使其在所处的工作环境条件下不超过稳定运行要求的最高温度，以保证设备正常运行的安全性和长期运行的可靠性。 在UPS中，主要的热源来自于开关管（IGBT、三极管、二极管等）、磁性元件（变压器、电感等）等。由于开关管体积较小，其热密度较高，开关管的散热主要是采用传导的方式将热量传递到散热器上，再通过对流的方式散发到空气中。磁性元件体积相对较大，其主要的散热方式为对流散热。在UPS的热设计中除了主要考虑开关管、磁性元件外还需要考虑寿命受温度影响很大的电容。 1．结构设计与热设计的关系 1．1开关元件与散热器的安装，安装开关元件与散热器的扭矩应合适，使两者之间有较小的接触热阻：安装扭矩太小不能使元件与散热器良好接触，形成较大的热阻；扭矩过大能导致管荷产生应力和构件产生塑性变形，接触面反而减小，甚至结构破坏。因而在设计安装时应对元件采用厂家或标准中给出的预紧力。在我们产品中开关元件与散热器安装主要有三种方式：

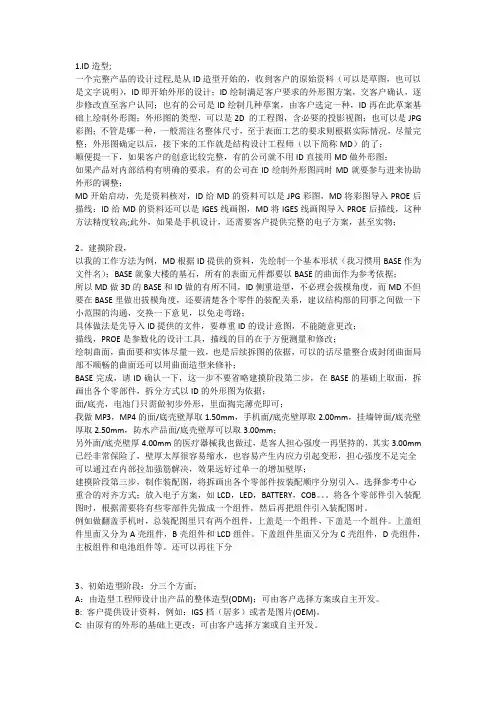

电子产品的结构设计过程 一个完整产品的结构设计过程 1.ID造型; a.ID草绘............ b.ID外形图............ c.MD外形图............ 2.建模; a.资料核对............ b.绘制一个基本形状............ c.初步拆画零部件............ 1.ID造型; 一个完整产品的设计过程,是从ID造型开始的，收到客户的原始资料（可以是草图，也可以是文字说明），ID即开始外形的设计；ID绘制满足客户要求的外形图方案，交客户确认，逐步修改直至客户认同；也有的公司是ID绘制几种草案，由客户选定一种，ID再在此草案基础上绘制外形图；外形图的类型，可以是2D 的工程图，含必要的投影视图；也可以是JPG彩图；不管是哪一种，一般需注名整体尺寸，至于表面工艺的要求则根据实际情况，尽量完整；外形图确定以后，接下来的工作就是结构设计工程师（以下简称MD）的了； 顺便提一下，如果客户的创意比较完整，有的公司就不用ID直接用MD做外形图； 如果产品对内部结构有明确的要求，有的公司在ID绘制外形图同时MD就要参与进来协助外形的调整； MD开始启动，先是资料核对，ID给MD的资料可以是JPG彩图，MD将彩图导入PROE后描线；ID给MD的资料还可以是IGES线画图，MD将IGES线画图导入PROE后描线，这种方法精度较高;此外，如果是手机设计，还需要客户
提供完整的电子方案，甚至实物； 2。建摸阶段， 以我的工作方法为例，MD根据ID提供的资料，先绘制一个基本形状（我习惯用BASE作为文件名）；BASE就象大楼的基石，所有的表面元件都要以BASE 的曲面作为参考依据； 所以MD做3D的BASE和ID做的有所不同，ID侧重造型，不必理会拔模角度，而MD不但要在BASE里做出拔模角度，还要清楚各个零件的装配关系，建议结构部的同事之间做一下小范围的沟通，交换一下意见，以免走弯路； 具体做法是先导入ID提供的文件，要尊重ID的设计意图，不能随意更改； 描线，PROE是参数化的设计工具，描线的目的在于方便测量和修改； 绘制曲面，曲面要和实体尽量一致，也是后续拆图的依据，可以的话尽量整合成封闭曲面局部不顺畅的曲面还可以用曲面造型来修补； BASE完成，请ID确认一下，这一步不要省略建摸阶段第二步，在BASE的基础上取面，拆画出各个零部件，拆分方式以ID的外形图为依据； 面/底壳，电池门只需做初步外形，里面掏完薄壳即可； 我做MP3，MP4的面/底壳壁厚取1.50mm，手机面/底壳壁厚取2.00mm，挂墙钟面/底壳壁厚取2.50mm，防水产品面/底壳壁厚可以取3.00mm； 另外面/底壳壁厚4.00mm的医疗器械我也做过，是客人担心强度一再坚持的，其实3.00mm 已经非常保险了，壁厚太厚很容易缩水，也容易产生内应力引起变形，担心强度不足完全 可以通过在内部拉加强筋解决，效果远好过单一的增加壁厚； 建摸阶段第三步，制作装配图，将拆画出各个零部件按装配顺序分别引入，选择参考中心 重合的对齐方式；放入电子方案，如LCD，LED，BATTERY，COB。。。将各个零部件引入装配图时，根据需要将有些零部件先做成一个组件，然后再把组件引入装配图时。 例如做翻盖手机时，总装配图里只有两个组件，上盖是一个组件，下盖是一个组
