LM317制作简易恒压恒流充电器
上传者：mmcqd2010浏览次数:188888分享到：开心网人人网新浪微博EEPW微博
一直想做一台高级而复杂的全功能智能充电器，最后发现简单可靠实用才是真理，怎样实现简单可靠？串联充电比并联充电简单，缺点是电池要求容量比较一致，线性降压比开关降压简单，缺点是效率比较低发热大，大电流充电节约时间但是发热大电池寿命影响也不小，负斜率或者零增量侦测电池是否充满的缺点是电路复杂并且因为电池性能的关系并不可靠，目前电池的充电方式大多数推荐是恒流。
所以一台简单可靠的充电器要完成的功能特点应该有：能充多节电池，有恒流充电功能，有防止过充功能。实现方法其实很简单：串联，恒压，恒流。如果用稳压电源来充电的话，初期电流太大，若串入限流电阻的话，当电池电压升高后电阻就限制了充
电电流使充电时间过长。恒流恒压只是相对的，具体来说应该是前期恒流后期恒压，顺便说一下，这种方式非常适合给锂电池充电。
在网上找了很久，都没有找到满意的线路，猛的发现在LM317规格书内就有这个充电线路，原名叫做恒压限流充电器，真是踏破铁鞋无觅处，稍作修改就是自己需要的东西，并且可以做成万能充电器。
按照上图，我做的是一台一次充4节镍氢或者镍镉电池的充电器，经测试发现很理想，并且前期限流基本是恒流，后期恒压。调试很简单，只要调整R2设置输出电压在你需要的电压上，比如镍氢电池充满是1.45v一节，4节就是5.8v，R2建议用那种精密可调电位器，多圈小型那种既稳定又能微调，R3的选择你需要的充电电流，现在充电电池容量都不小，不想充电速度太慢或太快，充电电流可以取适中，比如我取的2.2欧姆根据三极管导通电压约0.6v计算电流在270ma。为了减少LM317的损耗，输入电压设置在比输出电压高3V，如1.45×4+3 约9v，如果你觉得LM317上3v损耗还是太大，可以把LM317换成1117这种1v的低压降IC（没试过）, 如果你觉得串联充电不够好，可以只充一节电池，多做几组就可以了，其实对于一直成组使用的电池串联充电没有什么不好，充放电电流都是一致的。前面也说了，这电路用来充单节锂电池，单节磷酸铁锂电池很合适。只需要把输出电压设置在电池的截止电压。
USB用电池充电器电路图 如图是USB用电池充电器电路。它是在5.25V/500mA最大额定功率时，使用通用串联总线(USB)以最大电流对锤离子充电的电路。电路中，LM3622为锤离子电池充电控制器。设计的充电电路使USB具有最大功率工作的能力，为了满足USB的技术指标，在正常工作情况下，最大功率工作能力从总线中取出的电流不能大于5OOmA。通过限流电阻R1将其最大充电电流设定为400mA，而剩下的100mA电流供给充电器控制电路等。在系统启动期间，LM3525电源开关使电池充电器与总线保持隔离状态，充电电流不会超过总线提供的最大电流。 在总线输出口经过适当的计算后，USB控制信号将USB电源通过LM3525与充电电路连接起来。在开关通/断工作时，LM3525具有过电流与欠电压防止功能。在设计充电电路时，应认真考虑总线电源与充电电路之间的电压降，因此，VT1和VD1要选用低电压降的器件，使输入电压较低时电路也能有效地对电池进行充电。在优选元件的情况下 LM3525输入与电池正极之目的电压降的典型值为53OmV，或对电池的充电电流大于400mA。最佳充电时间为从以最大电流对电池开始充电直到电池达到满充电电压为止。 对于4.2V锤离子电池，要求充电电路的输入电压典型值为4.7V。USB规格规定的最小输出电压为4.75V，但USB电缆和接线电阻上电压降为35OmV，因此，在最坏情况下，充电电路的输入电压低至4.4V，而在USB规格中充电电路仍然有效。要说清楚的是，要防止USB电压规格下限的系统对电池进行慢充电，或防止对满度电池充电。4.2V电池的最佳充电电压是充电电路的输入电压，其典型值为4.7V。当电路的输入电压低到4.6V以及电池电压接近满充电4.2V时，VT1和VD1的电压降使电路不能有效地提供充电电流。 在VT1和VD1的电压降仅为400mV时，电路为电池提供的充电电流不大于2OOmA。在低输入情况下，充电电流降为50%对电池恒压充电。当输人电压低到4.5V时，电池不能满充电到4.2V。在设计USB电源时，要采用低阻抗电缆和低电阻接线，使充电电路的输入电压足够高，确保不会出现慢充电或不完全充电的情况。
高性能电磁流量计之恒流源的设计 根据法拉利原理，电磁流量计的传感器里必需要有一对磁场，这一对磁场不像发电机一样用一对磁铁产生，而是通过一对线圈（线圈中间有一打铁氧体的磁芯）通电产生，通常我们称之为励磁。为了使这一对线圈产生一个恒定的磁场，我们必需要使用恒流源。那么恒流源是如何产生的呢？较早的电磁流量计的恒流源是用 4DH7 恒流管产生的，在维修电磁流量计的工作中，我们经常偶到仪表的恒流源损坏，原因是 4DH7 的质量不够好。我们有没有更好的解决办法呢？答案是肯定的，下面我就介绍一种恒流源——基于 LM317 的恒流源。 LM317 是一种可调的三端稳压源，设计输出电流可达 1A，输出电压范围为 1.3~37V。其封装方式有 SOT-223、D-PACK、TO-220 和D2-PACK，如下图： LM317 的主要特性是：输出可调电压 1.3V~37V；输出电流达 1A；的主要特性是： 1、 2、3、内置短路保护；4、内置高温保护；5、
输出补偿；6、符合 RoHS 标准 7、内置 1.25V 基准电压等。 LM317 的引脚特点如下图所示： LM317 组成的恒流源结构很简单，只要外部连接一只电阻，就可以设计成你所需要的各种电流，基本电路图如下： 由于 LM317 内部有一 1.25V 的基准电压，所以 V （ OUTPUT-ADJ ）=1.25V， I out = Vref 1.25 = R1 + R 2 R1 + R 2 磁场强度 B = k? 0 NI （k 为比率系数、μ0 为真空磁导率、N 为线圈匝数、I 为流过线圈的电流大小）。由以上条件，电磁流量计的传感器的磁场强度就可以近似的计算了
恒流+恒压+浮充PC电源充电器 PC电源有AT、ATX两种，结构大同小异。它都是基于PWM开关电源的原理，标称功率都在200W以上，都有12V8A的稳压输出。所以，用它来改造12V电瓶的充电器，是比较容易的。ATX电源将输出排线(接电脑主板的那个插头)上的“蓝”线和“黑”线短接(使开关电源工作). 大部分的PC电源都是基于TL494＋LM339芯片的。本文就以此结构为例。 下面先认识一下TL494，下图就是它的内部结构图。 （此图内部有几个小差错，但基本不影响对TL494的认识。） TL494是一种定频PWM电路，它包含了开关电源所需的全部功能，广泛应用于各式开关电源之中。 主要特征： 集成了全部的脉宽调制电路。 内置锯齿波振荡器，外置振荡元件仅阻容各一。 内置两组误差放大器。 内置5V基准电压源。 可调整死区时间。 内置双功率晶体管可提供双500mA的驱动能力。 推挽或单端两种输出方式。
下面开始改造。 改造时，改动越少，越容易成功。下面是“改动最少”的方案。 首先，旧PC电源应当是无故障的。一般风扇转动正常，电源就基本正常。如果能以12V的汽车灯泡（常见的是21W）测试，就更加准确。 TL494的12＃（表示12脚，以下同）是电源端，7－40V都是正常的。7＃是“地”端。14＃是5V基准电压端。5＃、6＃是外接振荡阻容端。8＃、9＃、10＃、11＃、13＃是输出部分。 所以，5＃－14＃各司其职，功能明确，接法相对固定，一般不用改动。 2＃、3＃一般也不用改动。 4＃一般是接“保护电路”的。保护电路一旦工作，电源就会处于“故障”状态。所以，最简单的方法就是“除去保护电路”，将4＃直接“接地”。如果调整输出电压至13V6－13V8时保护电路不动作，或如果你能确认4＃没有与“保护电路”相“勾结”，就可以不动4＃。 15＃、16＃一般是分别接14＃、地，此时就不用改动。 15＃、16＃也有接“保护电路”的，一般也不用改动。为防止“保护电路捣乱”，“分别接14＃、地”就可“去掉保护电路”。 1＃是取样输入端，原电路一般是比较复杂的。改造时，保留1＃接地的“下取样电阻”R35.。1＃与12V输出之间连接“上取样电阻”R68,1＃上的与5V的电阻断开。 “上取样电阻”增大时，输出电压应当增高。一般情况下，“上取样电阻”的初始值以“原1＃与12V输出之间连接“上取样电阻””的2倍为宜。可用原取样电阻R68串可
手机通用充电器及诺基亚手机充电器原理与维修 图片： 这是一种脉宽调制型充电电路，220V交流电压经R1限流，D1～D4桥式整流，C1滤波得到300V 左右的直流电压，此电压经主绕组L1给开关管V1集电极供电，经R4给V1偏置。刚加电压时V1开始导通，L1产生感生电动势，反馈绕组L2的感生电动势经反馈回路C4、R6加到开关管V1的基极，构成正反馈，从而使V1迅速进入饱和导通状态。此时V1的发射极电流很大，电阻R2上压降很大，此电压经R3 加到控制管V2的基极，使其导通，V1基极电压降低，集电极电流减小，L2感生与前反向的负电压经C4、R6加到V1基极，使开关管V1迅速进入截止状态。就这样，开关管不断导通截止，变压器B次级绕组L3就可获得脉冲电压。改变R6、C4的值可改变脉冲宽度从而达到调节充电电流的目的。不充电时，无负载，没有电流经过R20，V6截止，变色发光二极管D8不亮。当接上负载时，绕组L3的电压经D13、D15整流，C7滤波给负载供电，R20产生左负右正的电压，使V6导通，发光管D8导通发红光，
指示开始充电，随着充电的进行，充电电流越来越小，当充满电时，流过R20的电流变小，其上压降变小，V6 导通程度降低，流过D8电流变小，发绿光，表示充满电。其常见故障为开关管因功率过载而损坏和限流电阻R1损坏。 图1为一款诺基亚手机通用充电器实绘电路。AC220V电压经D3半波整流、C1滤波后得到约+300V电压，一路经开关变压器T初级绕组L1加到开关管Q2 c极，另一路经启动电阻R3加到Q2 b极，Q2进入微导通状态，L1中产生上正下负的感应电动势，则L2中产生上负下正的感应电动势。L2中的感应电动势经R8、C2正反馈至Q2 b极，Q2迅速进入饱和状态。在Q2饱和期间，由于L1中电流近似线性增加，则L2中产生稳定的感应电动势。此电动势经R8、R6、Q2的b-e结给C2 充电，随着C2的充电，Q2 b极电压逐渐下降，当下降至某值时，Q2退出饱和状态，流过L1中的电流减小，L1、L2中感应电动势极性反转，在R8、C2的正反馈作用下，Q2迅速由饱和状态退至截止状态。这时，+300V 电压经R3、R8、L2、R16对C2反向充电，C2右端电位逐渐上升，当升

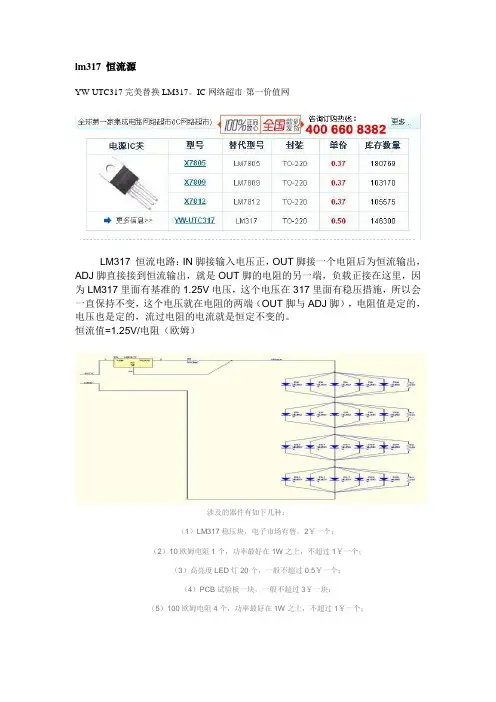

lm317恒流源电路图 lm317恒流源电路图 图１、图２分别是用７８××和ＬＭ３１７构成的恒流充电电路，两种电路构成形式一致。对于图１的电路，输出电流Ｉｏ＝Ｖｘｘ／Ｒ＋ＩQ，式中Ｖｘｘ是标称输出电压，ＩQ是从ＧＮＤ端流出的电流，通常ＩQ≤５ｍＡ。当ＶＩ、Ｖｘｘ及环境温度变化时，ＩＱ的变化较大，被充电电池电压变化也会引起ＩQ的变化。ＩQ是Ｉｏ的一部分，要流过电池，ＩQ的值与Ｉｏ相比不可忽略，因而这种电路的恒流效果比较差。对于图２的电路，输出电流Ｉｏ＝ＶREF／Ｒ＋ＩADJ，式中ＶREF是基准电压，为１．２５Ｖ，ＩADJ是从调整端ＡＤＪ流出的电流，通常ＩADJ≤５０μＡ。虽然ＩADJ也随ＶI及环境条件的变化而变化，且也是Ｉｏ的一部分，但由于ＩADJ仅为７８××的ＩQ的１％，与Ｉｏ相比，ＩQ可以忽略。可见ＬＭ３１７的恒流效果较好。 对可充电电池进行恒流充电，用三端稳压集成电路构成恒流充电电路具有元件易购、电路简单的特点。有些读者在设计电路时采用７８××稳压块，如《电子报》２００１年第２期第十一版刊登的《简单可靠的恒流充电器》及今年第６期第十版的《恒流充电器的改进》一文，均采用７８０５。７８××虽然可接成恒流电路，但恒流效果不如ＬＭ３１７，前者是固定输出稳压ＩＣ，后者是可调输出稳压ＩＣ，两种芯片的售价又相近，采用ＬＭ３１７才是更为合理的改进。 ＬＭ３１７采用Ｔ０－３金属气密封装的耗散功率为２０Ｗ，采用ＴＯ－２２０塑封结构的耗散功率为１５Ｗ，负载电流均可达１．５Ａ，使用时需配适当面积的散热器。由于ＬＭ３１７的ＶREF＝１．２５Ｖ，其最小压差为３Ｖ，因此输入电压ＶI达４．２５Ｖ就能正常工作。但应注意输出电流Ｉｏ调得较大时，输入电压ＶI的范围将减小，超出范围会进入安全保护区工作状态，使用时可从图３的安全工作区保护曲线上查明输入—输出压差（ＶI－Ｖｏ）的范围。 ７８××与ＬＭ３１７内部均有限流、过热保护功能，后者还有安全工作区保护功能。７８××不允许ＧＮＤ端悬空，否则器件极易损坏。ＬＭ３１７即使ＡＤＪ端悬空，各种保护功能仍然有效。
恒流恒压充电器的原理与设计
本电路实际上是一个恒流源。核器件是集成三端可调稳压器LM317T。 LM317T在电源电压足够的情况下可以保持其+Vout端比其ADJ端电压高 1。25V。请看图中的接法,ADJ端直接与待充电池相连。但ADJ端的内阻很 大(正常情况下ADJ端的电流不会超过50μA),可近似看作开路,但它可以对电 压进行取样。LM317T将+Vout端的电压提高到比ADJ端高1.25V,那么跨 接在+Vout端与ADJ端的电阻上将有1.25V/25.5Ω=0。05A=50mA 的电流流过(25.5Ω为开关打开时,R1与R2并联后的总阻值)。这个电流便流 过电池,对电池进行了恒流充电。 公式与计算、 普通充电电池充电时间计算 一、充电常识 在这里，首先要说明的是，充电是使用充电电池的重要步骤。适当合理的充电对延长电池寿命很有好处，而野蛮胡乱充电将会对电池寿命有很大影响。上一篇曾说过，目前的锂电池基本都是根据各个产品单独封装，互不通用的，因此各个产品也提供各自的充电设备，互不通用，在使用时只要遵循各自的说明书使用即可。所以本篇对电池充电的介绍主要是指镍镉电池和镍氢电池。 对镍隔电池和镍氢电池充电有两种方式，就是我们大家所熟知的“快充”和“慢充”。快充和慢充是充电的一个重要概念，只有了解了快充和慢充才能正确掌握充电。 首先，快充和慢充是个相对的概念。有人曾问，我的充电器充电电流有200mA，是不是快充？这个答案并不绝对，应该回答对于某些电池来说，它是快充，而对于某些电池来说，它只是慢充。那我们究竟怎样来判别快充还是慢充呢？ 例如一节5号镍氢电池的电容量为1200mAH，而另一节则为1600mAH。我们把一节电池的电容量称为1C，可见1C只是一个逻辑概念，同样的1C，并不相等。 在充电时，充电电流小于0.1C时，我们称为涓流充电。顾名思义，是指电流很小。一般而言，涓流充电能够把电池充的很足，而不伤害电池寿命，但用涓流充电所花的时间实在太长，因此很少单独使用，而是和其它充电方式结合使用。 充电电流在0.1C-0.2C之间时，我们称为慢速充电。充电电流大于0.2C，小于0.8C则是快速充电。而当充电电流大于0.8C时，我们称之为超高速充电。 正因为1C是个逻辑概念而非绝对值，因此根据1C折算的快充慢充也是一个相对值。前面例子中提到的200mA充电电流对于1200mAH的电池来说是慢充，而对于700mAH的电池来说就是快充。
电动车48V 充电器原理图与维修 电动车充电器实际上就是一个开关电源加上一个检测电路,目前很多电动车的48V 充电器都是采用KA3842 和比较器LM358 来完成充电工作理图如图1 所示 工作原理 220V 交流电经LF1 双向滤波.VD1－VD4 整流为脉动直流电压,再经C3 滤波后形成约300V 的直流电压,300V 直流电压经过启动电阻R4 为脉宽调制集成电路IC1 的7 脚提供启动电压,IC1 的7 脚得到启动电压后,(7 脚电压高于14V 时,集成电路开始工作),6 脚输出PWM 脉冲,驱动电源开关管(场效应管) VT1 工作在开关状态,流通过VT1 的S 极-D 极-R7-接地端.此时开关变压器T1 的8-9绕产生感应电压,经VD6，R2 为IC1 的7 脚提供稳定的工作电压，4 脚外接振荡阻R10 和振荡电容C7 决定IC1 的振荡频率, IC2(TL431)为精密基准压源,IC4(光耦合器4N35)配合用来稳定充电压,调整RP1(510 欧半可调电位器)可以细调充电器的电压,LED1 是电源指示灯.接通电源后该指示灯就会发出红色的光。VT1 开始工作后,变压器的次级6-5 绕组输出的电压经快速恢复二极管VD60 整流,C18 滤波得到稳定的电压(约53V).此电压一路经二极管VD70(该二极管起防止电池的电流倒灌给充电器的作用)给电池充电,另一路经限流电阻R38,稳压二极管VZD1,滤波电容C60,为比较器IC3(LM358)提供12V 工作电源,VD12 为IC3 提供基准压,经R25,R26,R27 分压后送到IC3 的2 脚和 5 脚。 正常充电时，R33 上端有0.18－0.2V 的电压，此电压经R10 加到IC3 的 3 脚，从 1 脚输出高电平。1 脚输出的高电平信号分三路输出，第一路驱动VT2 导通，散热风扇得开始工作，第二路经过电阻R34 点亮双色二极管LED2 中的红色发光二极管，第三路输入到IC3 的 6 脚，此时7 脚输出低电平，双色发光二极管LED2 中的绿色发光二极管熄灭，充电器进入恒流充电阶段。当电池压升到44.2V 左右时，充电器进入恒压充电阶段，流逐渐减小。当充电流减小到200MA－300MA 时，R33 上端的电压下降，IC3 的 3 脚电压低于2 脚，1 脚输出低电平，双色发光二极管LED2 中的红色发光二极管熄灭，三极管VT2 截止，风扇停止运转，同时IC3 的7 脚输出高电平，此高电平一路经过电阻R35 点亮双色发光二极管LED2 中的绿色发光二极管（指示电已经充满，此时并没有真正充满，实际上还得一两小时才能真正充满），另一路经R52，VD18,R40,RP2 到达IC2 的 1 脚，使输出电压降低，充电器进入200MA-300MA 的涓流充电阶段（浮充），改变RP2 的电阻值可以调整充电器由恒流充电状态转到涓流充电状态的转折流（200－300MA）。 常见故障
专门找了几个例子，让大家看看。自己也一边学习。 分析一个电源，往往从输入开始着手。220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。 不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。 变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。为了分析方便，我们取三极管C945发射极一端为地。那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。取样电压经过6.2V稳压二极管后，加至开关管13003的基极。前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，
恒流恒压充电器的原理与设计 2009-09-22 09:26 随着高新电子技术的发展各类充电电子产品不断上升，为此云峰电子为朋友们提供些相关恒流充电器的制作与原理分析，请仔细阅读！详情咨询https://www.doczj.com/doc/6816156194.html, 第一类、lm317恒流源电路图 图１、图２分别是用７８××和ＬＭ３１７构成的恒流充电电路，两种电路构成形式一致。对于图１的电路，输出电流Ｉｏ＝Ｖｘｘ／Ｒ＋ＩQ，式中Ｖｘｘ是标称输出电压，ＩQ是从ＧＮＤ端流出的电流，通常ＩQ≤５ｍＡ。当ＶＩ、Ｖｘｘ及环境温度变化时，ＩＱ的变化较大，被充电电池电压变化也会引起ＩQ的变化。ＩQ是Ｉｏ的一部分，要流过电池，ＩQ的值与Ｉｏ相比不可忽略，因而这种电路的恒流效果比较差。对于图２的电路，输出电流Ｉｏ＝ＶREF／Ｒ＋ＩADJ，式中ＶREF是基准电压，为１．２５Ｖ，ＩADJ是从调整端ＡＤＪ流出的电流，通常ＩADJ≤５０μＡ。虽然ＩADJ也随ＶI及环境条件的变化而变化，且也是Ｉｏ的一部分，但由于ＩADJ仅为７８××的ＩQ的１％，与Ｉｏ相比，ＩQ可以忽略。可见ＬＭ３１７的恒流效果较好。 对可充电电池进行恒流充电，用三端稳压集成电路构成恒流充电电路具有元件易购、电路简单的特点。有些读者在设计电路时采用７８××稳压块，如《电子报》２００１年第２期第十一版刊登的《简单可靠的恒流充电器》及今年第６期第十版的《恒流充电器的改进》一文，均采用７８０５。７８××虽然可接成恒流电路，但恒流效果不如ＬＭ３１７，前者是固定输出稳压ＩＣ，后者是可调输出稳压ＩＣ，两种芯片的售价又相近，采用ＬＭ３１７才是更为合理的改进。 ＬＭ３１７采用Ｔ０－３金属气密封装的耗散功率为２０Ｗ，采用ＴＯ－２２０塑封结构的耗散功率为１５Ｗ，负载电流均可达１．５Ａ，使用时需配适当面积的散热器。由于ＬＭ３１７的ＶREF＝１．２５Ｖ，其最小压差为３Ｖ，因此输入电压ＶI达４．２５Ｖ就能正常工作。但应注意输出电流Ｉｏ调得较大时，输入电压ＶI的范围将减小，超出范围会进入安全保护区工作状态，使用时可从图３的安全工作区保护曲线上查明输入—输出压差（ＶI－Ｖｏ）的范围。 ７８××与ＬＭ３１７内部均有限流、过热保护功能，后者还有安全工作区保护功能。７８××不允许ＧＮＤ端悬空，否则器件极易损坏。ＬＭ３１７即使ＡＤＪ端悬空，各种保护功能仍然
无线充电原理图文详解 支持无线充电的智能手机从2011年夏季前后开始上市。任何厂商的任何机型均可使用的“Qi”规格将成为全球标准。停车即可充电的EV（电动汽车）用充电系统也在推进研发。 无线充电已经在电动牙刷、电动剃须刀、无线电话等部分家电产品中实用化，现在其应用范围又扩大到了智能手机领域。 NTT DoCoMo在2011年夏季以后陆续上市了多款支持无线充电的智能手机和充电座。这些手机无需在手机上插上充电线缆，只需放置在充电座上即可为电池充电。今后NTT DoCoMo 将在电影院、餐厅、酒店、机场休息室等公共场所设置充电座，便于用户在外出时使用。 软银移动也预定2012年1月上市支持无线充电的智能手机。KDDI正在开发车载式智能手机的无线充电座。 未来无线充电的应用范围将有望扩大到EV的充电系统。 目前，市场上支持无线充电的智能手机和充电器大部分都符合总部位于美国的业界团体“无线充电联盟（WPC）”所制定的“Qi”规格。Qi源自汉语“气功”中的“气”，以松下、
韩国三星电子、英国索尼爱立信、芬兰诺基亚、电装为首，许多国家的家电厂商和汽车厂商都相继加盟了WPC。 无线充电方式包括“磁共振”及“电波接收”等多种方式，Qi采用的是“电磁感应方式”。通过实现标准化，只要是带有Qi标志的产品，无论是哪家厂商的哪款机型均可充电。 19世纪发现的物理现象 电磁感应方式采用了19世纪上半期发现的物理现象。众所周知，电流流过线圈时，周围会产生磁场。1820年，丹麦物理学家汉斯·奥斯特（Hans Oersted）发现了这种电磁效应。
用没有通电的其他线圈接近该磁场，线圈中就会产生电流，由此点亮灯泡。1831年，英国物理学家迈克尔·法拉第（Michael Faraday）发现了这个可从线圈向线圈供电的物理现象，并称之为电磁感应现象。
220V交流电源供电的电容限流式LED节能灯图 1、高亮LED应用电路图集 1.采用220V交流电源的电阻限流式小射灯或台灯 图1电路的特点是制作简单，根据本地区电源电压的高低，一般可用管子90-100只串联。管子的数量如果太少效率相对就较低。限流电阻R根据电源电压和管子的数量适当调整以控制发光管的电流，一般不要超过20mA。对于电源电压不稳定和波动较大的地区，发光管的电流也会跟着电压的波动而有所波动，这是它的缺点。限流电阻R的功率要求2W以上，以免发热损坏（发光管数量越少，R的阻值就要越大且功率也要越大）。本电路总耗电功率不足6W。如果用于制作射灯，则宜选用聚光型的发光管，如果用于制作一般照明台灯，则宜选用散光型的发光管。 / 2、2、采用恒流源电路的220V交流电源小射灯或节能照明灯 图2是采用恒流源的电路，虽然电路多用了几个元件，增加了一些成本，但使用效果要比只用电阻限流的电路好得多，即使电压波动较大，电路仍然能保持电流恒定不变，这对发光管的寿命是非常有利的，本电路中的主要元件三极管，要求其耐压要400V以上，功率也要10W以上的大功率管，如MJE13003、MJE13005等，并且要加上散热片，滤波电容C容量为4.7uF，耐压要有400V以上，发光管电流的大小由R2调整决定，为方便调整可用可变电阻调整后再换上相同阻值的固定电阻，本电路可带发光管数量少则十几只，最多可达到90多只，在此范围内的电流都能基本保持恒定不变。本电路使用发光管数量也不可太少，越少其效率也越低。本电路总耗电功率约6W。 3、采用220V交流电源的电容限流式节能照明灯 图3电路的优点是成本较低体积较小，电路的电流也相对恒定，通过管子的电流大小主要由C1决定。本电路具有完善的三重防冲击电流设计，能最大限度的保护发光管的安全。即R2防开灯时的大电流对整流管的冲击；电容C2起滤波并和R2、R3共同起防开灯时大电流对发光管的冲击；R3还起着防短时间内反复开关灯对发光管的高电压高电流冲击。当C1为0.33uF时电路的电流在20mA以内，最适合接20只以内串联的发光管，发光管数量越多电流则越小，当多于30只时C1可选用约0.47uF的，C1和C2的工作电压都要选用250V以上的，电阻R2、R3的功率要用1W的。 本电路适合于电源电压较稳定的地区使用。 注意：本电路一定要在发光管连接入电路后再接通电源，切不可先接通电源后再接入发光管，否则由于接
基于LM317的恒流恒压充电电路 本组认为LM317比MC34063A芯片更常用更简易。固权衡后，以为设计本身服务为原则，采用LM317芯片搭建模块一的恒流恒压主电路。 模块一： 用恒流充电以时间来控制通、断电，易造成充不足或过充电；而用恒压充电，当开始充电时，由于电池电压比较低，充电电流过大会对电池有害。此恒流-恒压充电器对两者取长补短，开始时恒流充电，当电池电压升到某一值时变为恒压充电。 如图电路，开始充电时电池电压较低，不能使VS导通，LM317接成恒流充电形式，充电电流I=1.25/R。充电一段时间后，电池电压上升到某一值时，VS导通，LM317 1脚通过RP1和VS接地，此时变成恒压充电，充电电压U=1.25［1+（R2/R1）-0.7］，式中R2--RP1取值，R1—（R+R1）取值。充电电流若很大，可在VD2上并联二极管。R 承受功率W》1.6/R。VS尽量选用导通电阻小的单向晶闸管。 使用时选择R阻值，从而确定恒流充电电流，然后调RP1得恒压充电电压，最后调RP2，使VS导通时电池电压应比充电电压低0.2V 左右。
模块二： 利用指示灯显示充电电量多少，即利用多谐振荡器将直流电压转换成一定频率的交流电压使得发光二极管有相同频率的闪烁。经过筛选我们选择了时精确度高、温度稳定度佳，且价格便宜的NE555来搭建振荡电路，而且由于其只需简单的电阻器、电容器，即可完成特定的振荡延时作用以及它的操作电源范围极大，可与TTL，CMOS等逻辑电路配合，其输出端的供给电流大，可直接推动多种自动控制的负载，使得其相对于其他振荡电路更具有优势。 NE555多谐振荡电路如下： 多谐振荡器的放电时间常数分别为
通用电动自行车充电器电路分析及其维修（3842芯片） 作者：MAX232 QQ：44473047 时间：2012年7月30日 一、电路分析 首先AC220电压经由保险丝，NTC和EMI滤波整流滤波变换的300V左右的直流电压，经启动电阻提供给3842（7脚）初始工作电压，驱动MOS管开关动作，开关变压器在MOS管的开关作用下，会不断的储存->释放，而使输出绕组感应到的电能经过整流滤波输出的直流电压，通过采样到431或运放控制光耦把信号反馈至3842的1脚或2脚，控制3842的输出（6脚）的占空比，以达到稳定的输出电压值。 （1）3842稳定工作的条件： 1. 起始的工作电压，由启动电阻从300V降压得到； 2. 8脚有输出稳定的5v基准电压，内部振荡电路才会工作。 3. 6脚输出驱动MOS管打开后，3脚检测到的电流反馈电压 没有超过1V。 4. 原边供电是否在下一个周期工作开始前提供到3842的7 脚，否则由启动电阻提供过来的电能已经不能维持3842工 作了。 （2）输出电压保持稳定的条件： 1. 副边绕组是否感应到电能。 2. 副边整理和滤波器件是不是都完好。
3. 采样电阻以及431，是否完好。 4. 光耦是否完好工作。 5. 3842是否接收到光耦的信号，确定信号没有在进入3842芯片前被阻断或过滤了。 充电器高压部分故障的修理流程 1、元件检测： 高压直流二极管（4007，5399，5408）或者全桥。 高压大电容，简称“一大电容”，450v68uf。 3842的7脚供电电容，简称“高压小电容”。35v100uf
场效应管（mos管，比如6N60,7N80,10N90,K1358,,,,,,,,） 低压部分的主整流管1660，uf5408，FR307,,,,,,,,,,,,,,,,,,, 低压部分的主滤波电容，（63v470uf）简称“二大电容”。 低压部分的辅助电源滤波电容，（63v470uf） 输出电流取样电阻（3w0.1欧姆） 光耦（pc817，4n35，，）用ws-3可以快速准确检测。没有ws-3就 用二极管档测量光耦低压侧的参数，应该是一个发光二极管的参数。光耦高压侧的参数基本上查不到，但也不能短路 2、拆掉损坏的零件，（3842，7n80，以及3w0.5欧姆，10欧姆，1k，等等，具体位置请看原理图红色标注）焊上保险管。（或者串联 220v40w灯泡）。 3、安装“基础”零件 更换高压整流二极管，一律用5399代替。4只全部换新。高 压部分电流取样电阻R1（用3w1欧姆或者3w0.5欧姆），驱动电阻 R2 (1/4W，10欧姆)，R3(1/4W 1k),下拉电阻R4(1/4W 10k)，下偏电 阻R5(1/4W 1k)。若原装各电阻与本图有出入的，一律以本图为准（以不变应万变） 4、接通保护电，（串联灯泡，后文字相同处理）
