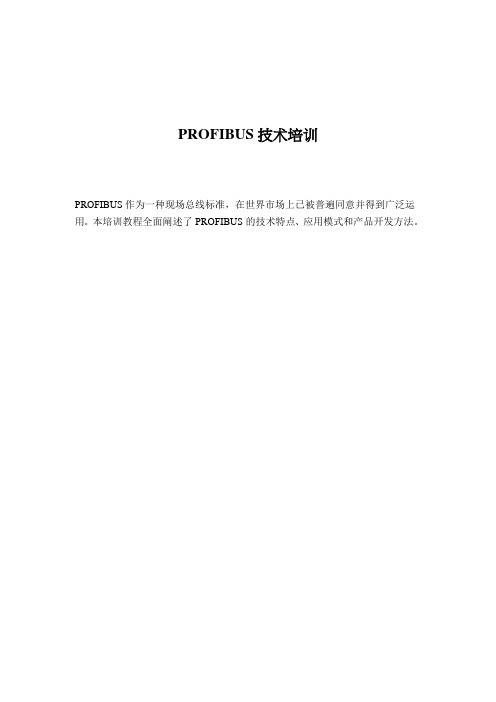

PROFIBUS技术培训
PROFIBUS作为一种现场总线标准,在世界市场上已被普遍同意并得到广泛运用。本培训教程全面阐述了PROFIBUS的技术特点、应用模式和产品开发方法。
PROFIBUS的系统模型如下:
PROFIBUS是国际性的、开放的现场总线标准
(1)PROFIBUS 标准EN 50170 是完整的、开放的、与制造商无关的、差不多生效的
(2)稳固的PROFIBUS 标准爱护世界范畴的用户和制造商的投资
(3)PROFIBUS 经实践证明并在世界范畴内已安装使用的设备超过1,500,000 个。(截止于1997年四季度)
PROFIBUS给客户的好处
(1)节约硬件和安装费用
减少硬件成份(I/O, 终端块、隔离栅)
更容易、更快捷和低成本的安装
(2)节约工程费用更容易组态(对所有设备只需一套工具)
更容易保养和修理
更容易和更快捷的系统起动
(3)更大的制造灵活性
改进功能减少故障时刻准确、可靠的诊断数据可靠的数字传输技术
※PROFIBUS减少40%的安装费用:
※1,200多个产品(到1998年1季),一个标准
到目前为止,已250家不同的制造商可提供1,200 多个产品,你可免费获得最新的PROFIBUS 电子产品指南的拷贝:
(1)从每一个PROFIBUS用户的CD-ROM或软盘
(2)或访问PROFIBUS的国际网页:// profibus
※产品范畴快速增长
※产品应用范畴广泛
※经认证的产品确保互操作性
(1)PROFIBUS 国际差不多建立了质量认证系统,包括产品的一致性和互操作性的测试
(2)几百个产品差不多通过了认证
(3)在欧洲和美国建有如此的测试实验室
(4)经认证的产品都有一个认证号,它们已在PROFIBUS 电子产品指南中列出
PROFIBUS 是领先的开放的现场总线系统
·独立的市场研究证实,PROFIBUS 在欧洲是市场的领导者,且在世界范畴内有最高的增长率。在1997年已安装的PROFIBUS 差不多设备超过了1,500,000个,年增长到约20-30%。
·市场总值依照1997 ARC 的市场研究现场总线的世界市场总值大于2百万个节点,50%以上是用在欧洲。
·市场份额依照1996 Consultic 关于德国和欧洲市场的市场研究2,PROFIBUS 在欧洲市场中约占41% 。
三种有效的传输技术
→ PROFIBUS 使用两端有终端的总线拓扑
→ 在运行期间,接入和断开一个或几个站可不能阻碍其他站的工作,即使在本质安全区也如此。
→ 提供三种不同的物理层选择
(1)RS 485: 用于DP 和FMS
(2)IEC 1158-2: 用于PA
(3)光纤: 用于DP 和FMS
PROFIBUS 协议
→ PROFIBUS 总线访问协议(第二层)对三种PROFIBUS 版本(FMS/DP/PA)均相同
→ 这使通信透亮和FMS/DP/PA 网络区域容易组合
→ 因为FMS/DP 使用相同的物理介质(RS-485/FO) ,因此它们能组合在同一根电缆上。
PROFIBUS-DP 的特点
·代替PLC/PC 与I/O 之间昂贵的电线
·快速,传输1 千字节的输入数据和1千字节的输出数据所需时刻<2 ms
·强有力的工具,减少组态和爱护费用
·被所有要紧的PLC 制造商支持
·有广泛的产品: PLC, PC, I/O, 驱动器, 阀, 编码器等
·承诺周期性和非周期性的数据传输
·单主和多主网络
·每个站的输入和输出数据最多可达244 字节
典型的PROFIBUS-DP系统组成:
PROFIBUS-PA(PA = Process Automation) 的特点
·基于扩展的PROFIBUS-DP 协议和IEC 1158-2 传输技术·适用于代替现今的4...20 mA 技术
·仅用一根双绞线进行数据通信和供电
·通过串行总线联接仪器外表与操纵系统
·适用于本质安全的EEx 应用区域
·可靠的串行数字传输
·通过一根双绞电缆进行操纵、调剂和监视
·对所有设备只需一个工程工具
·由于PROFIBUS-PA 行规,保证了互操作性和互换性·仪器外表的爱护和诊断信息
PROFIBUS-FMS 的特点
·FMS 最佳适用于车间级智能主站间通用的、面向对象的通信
·FMS 提供一个MMS-功能子集(MMS 即Manufacturing Message Specification, ISO9506)
·要紧应用区域
大数量的数据传输,例如程序、数据块等等
若干个分散过程部分集成到一个公共过程中
智能站间的通信
开放的组态承诺即插即用
PROFIBUS ASICs 提供大量产品的关键
·对PROFIBUS许多ASICs 芯片是有效的
·对PROFIBUS-DP 用单个芯片即可解决
·对FMS/DP/PA,与处理器无关的外围芯片
·对FMS/DP,带PROFIBUS 核心功能的微操纵器
优点:
·对制造商而言,减少实现费用
·对一个接口的价格减至小于US $ 25
PROFIBUS国际
·超过650 个会员
·20个地区用户协会
·一个专门强大的组织
传输特点(1)
高速(H2), RS 485
?依据RS 485,异步NRZ 传输
?波特率从9.6 kBit/s 到12 MBit/s,可选
?双绞屏蔽电缆
?每段32 个站,最多承诺127 个站
?距离: 12 MBit/s = 100 m; 1.5 MBit/s = 400m; < 187.5 kBit/s = 1000 m ?有中继器距离可延长到10 公里
?9 针, D 型插头
传输特点(2)
低速(H1), IEC 1158-2
?同步Manchester 编码, 31.25 kBit/s
?本质安全(可选) 和通过总线对站供电(可选)
?屏蔽或非屏蔽的双绞电缆
?每段距离达1900 米,用中继器可延长到10 公里
?最多127 个站, 每段10-32 个设备(依靠于EX-类型和供电消耗)
PROFIBUS 电缆要求- IEC 1158-2
电缆设计: 屏蔽双绞电缆
导线面积: 0.8毫米2(AWG 18)
回路电阻: 44 ? / km
阻抗(在31.25 KHz时): 100 ? +/- 20%
衰减(在39 KHz时): 3dB / km
每单位长度的电容: 2nF / km
对IEC 1158-2 传输的电缆被列在PROFIBUS 电子产品指南中
PROFIBUS 电缆要求- RS 485
参数电缆类型 A
电缆设计屏蔽双绞电缆
浪涌阻抗135 ... 165 ?
回路电阻110 ? / km
线径0.64 mm
线截面积> 0.34 mm
每单位长度的电容< 30 pF / m
PROFIBUS 电缆被列在PROFIBUS 电子产品指南中。
PROFIBUS 电缆长度(对RS 485)
波特率(kBit/s)9.6 19.2 93.75 187.5 500 1500 12000
线长(m, A类电缆)1200 1200 1200 1000 400 200 100
长度能够用中继器来延长
9 针D 型连接器的针脚分配(为RS 485用)
?对PROFIBUS-DP/FMS 提供的连接器类型是9 针D 型连接器?插座部分被安装在设备上
?假如其他连接器能提供必要的命令信号的话,也承诺使用
拓朴
PROFIBUS 支持总线型,树型和星型拓扑
?那个地点提供的拓扑是总线型拓扑?在总线的开头和结尾必须有终端
?一段能够由最多32 个站*组成
安装RS 485 (1)
安装RS 485 (2)
RS 485 的屏蔽/ 接地
RS-485 传输的数据位顺序
每个八位二进数(1字节)按11 位的顺序被传输最小的有效位(LSB) 被第一个发送
最大的有效位(MSB) 被最后发送
每个八位二进数都补充三位,即开始、终止和奇偶校验位此编码原理称NRZ (即Non Return to Zero)
信号电平
1 = 数据传输开始
2 = 闲暇段、许多据传输、总线终端终止的电平
冗余性提高了系统的可靠性
PROFIBUS 差不多有广泛的应用
到1997年四季度,实际应用超过150,000个,应用领域包括:
?制造业自动化
汽车制造
装瓶系统
仓储系统
?楼宇自动化
交通治理自动化
供热、空调系统
?过程工业自动化
清洗工厂
化工和石化工厂
造纸和纺织品工厂
?电力工业和电力输送
发电厂
开关装置
1 PROFIBUS 在汽车生产中的应用
例如,在Bochum 的GM (Opel) 工厂
(1)对每个车身,PROFIBUS-DP操纵机器人处理2,000多个焊接操作(2)PROFIBUS-DP用在组装线上,每天生产1,200辆轿车
(3)PROFIBUS-DP用在冲压车间,每天处理22,000吨钢材
在OPEL 工厂的网络结构示意图
2 PROFIBUS 在楼宇自动化中
例如,在法国的Bibliotheque Nationale
PROFIBUS 操纵四个80 米高的塔楼
总面积360,000 m2
容积约11,000,000 m3
PROFIBUS 任务包括
?报警治理
?能量优化
?监视
?技术设备的操纵
?操作服务间的可靠、有效的通信、
3 PROFIBUS 在过程自动化中
在1997 年四季度已销售出15,000 多个Profibus - PA 的设备
※ROFIBUS-PA在WACKER 化工厂的应用
WACKER 化工厂简介
·由Dr. Alexander Wacker 建立于1914年10月13日
·1992年,职员13,000 人, 32亿德国马克的营业额
·要紧生产硅和胶制品
WACKER 化工厂项目实施情形
·项目从1997年1月开始
·使用仪器外表和操纵设备总价值500万马克
·1,000个ROFIBUS-PA的传感器和执行器
化工厂什么缘故选择PROFIBUS - PA?
·节约50% 以上的规划、设计和安装成本
·适应本质安全区安装
·由于集中组态工具,容易修理
仪器外表和操纵部门的负责人Mr. H. Krummen对此评论:
“由于PROFIBUS-PA 的使用,使新的生产线的设计、安装费用节约超过2百万马克,
此外,本质安全能力和一个组态工具对所有仪器外表都适用,这就意味着PROFIBUS-PA
完全符合NAMUR* 所期望的准则。”
※PROFIBUS-PA在bitburger啤酒厂的应用
·bitburger啤酒厂每年生产350,000 吨,在欧洲是最大的
Bitburger什么缘故选择PROFIBUS-PA?
·由于容易安装,节约成本
·由于集中组态,建立系统简单
·由于提高了准确性,工厂有更高安全性和有效性
·由于减少了爱护,而节约成本
·由因此开放的国际标准,使投资安全
