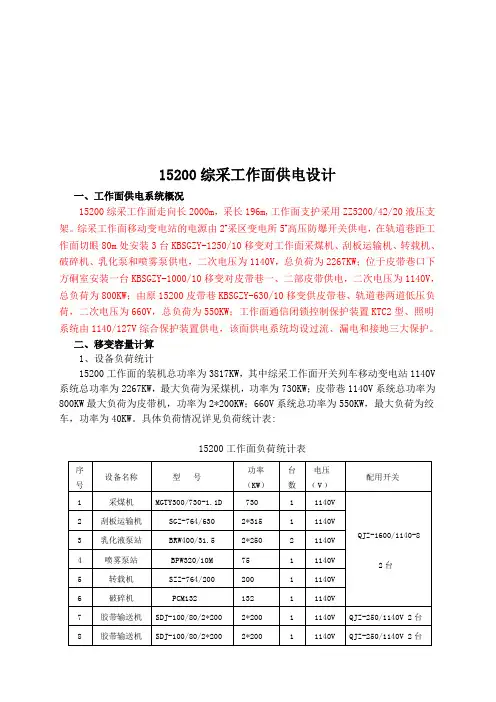

15200综采工作面电源设计。
1.工作面供电系统概况
15200综采工作面的走向长度为2000m，采矿长度为196m。工作面支架采用ZZ5200 / 42/20液压支架。综采工作面移动变电站的电源包括2个＃矿区变电站5＃高压防爆开关电源，在距履带巷道工作面80m处，安装3 KBSGZY-1250 / 10移位式采煤机，刮板输送机，重新装载机，破碎机，乳化泵和喷雾泵。二次电压为1140V，总负载为2267KW；KBSGZY-1000 / 10转换变压器安装在皮带道入口下方的腔室中，以向皮带道的第一和第二皮带供电。二次电压为1140V，总负载为800KW； 15200 Belt Lane KBSGZY-630 / 10转换并转换为具有两个低压负载，二次电压为660V，总负载为550KW的供电带道和履带道。工作面通讯阻塞控制和保护装置KTC2型，照明系统受到1140 / 127V的全面保护。该装置的电源具有三大保护功能：过电流，漏电和接地。
2.换档能力的计算
1.设备负荷统计
15200工作面总装机功率为3817KW，其中，综采工作面移动式变电站1140V系统的总功率为2267KW，最大负荷为采煤机，功率为730KW；皮带道1140V系统的总功率为800KW，最大负荷为皮带输送机，功率为2 * 200KW； 660V系统的总功率为550KW，最大负载为绞盘，功率为40KW。特定负载情况在负载统计表中详细说明：
15200工作面负荷统计表
2，变压器容量选择
（1）基本计算公式
Sb = KxXPe / cosψ
j
在公式中：Sb-变压器的计算容量，KVA；
Kx--需求因数;
XPe-所有设备的额定功率之和，KW；
cosψ
-加权平均功率因数。
j
对于机械采煤工作面，由于设备产能差异较大，所需系数计算如下：
（2）综采工作面要求的系数为：
Kx = 0.4 + 0.6XPmax / XPe
取0.7。
（3）综采工作面加权平均功率因数CSψ
j
（4）综采工作面移动变电站变压器容量的计算：
1）1＃变压器：用于煤矿机械，一台乳化泵，一台喷雾泵
XPe = 980KW，Pmax = 730KW;
Kx = 0.4 + 0.6XPmax / XPe = 0.4 + 0.6X730 / 980≈0.85
Sb = KxXPe / cosψ
= 0.85X980 / 0.7 = 1190（KVA）
j
计算1＃变压器选择KBSGZY-1250 / 10变压器即可满足要求。
2）2＃，3＃变压器：用于面输送机，一台乳剂泵，破碎机，转移机，
XPe = 1287KW，Pmax = 630KW；
Kx = 0.4 + 0.6XPmax / XPe = 0.4 + 0.6X630 / 1287≈0.70
= 0.70X1287 / 0.7 = 1287（KVA）
Sb = KxXPe / cosψ
j
计算2＃，3＃该变压器选择并联的两个KBSGZY-1250 / 10变压器以满足要求。
3）4＃变压器放置在15200皮带通道入口下方的腔室中：用于皮带通道重现拖鞋和两个皮带输送机
XPe = 800KW，Pmax = 400KW;
Kx = 0.4 + 0.6XPmax / XPe = 0.4 + 0.6X400 / 800≈0.7
= 0.7X800 / 0.7 = 800（KVA）
Sb = KxXPe / cosψ
j
计算4＃变压器选择KBSGZY-1000 / 10变压器即可满足要求。
4）5＃变压器放置在15200皮带道室中：用于皮带道和履带道660V低压负载
XPe = 550KW，Pmax = 40KW;
Kx = 0.4 + 0.6XPmax / XPe = 0.286 + 0.714X40 / 550≈0.34
Sb = KxXPe / cosψ
= 0.34X550 / 0.6 = 312（KVA）
j
计算5＃该变压器选择了现有的15200轨道车道KBSGZY-630 / 10变压器来满足要求。
综上所述，根据变压器容量的基本计算公式，确定变电站工作面负荷统计数据，皮带车道和轨道车道使用一种660V变压器KBSGZY-630 / 10，1140伏移动变电站?乙SGZY-1000/10倍2站，?乙SGZY-1250/10一，将皮带输送机和重印斜槽放置在皮带通道下方的腔室中?乙SGZY-1250/10个可以满足使用要求。
三，电气横截面的选择
（1）高压电缆部分的选择：
1. 15200轨道车道综合开采移动变电站用高压电源电缆。
（1）根据位移可变容量计算电缆的最大长期工作电流：
S = 1190 + 1287 = 2477 KVA
最大长期工作电流为：
一世
= S /错误!* 10 = 2477 / 1.732 * 10 = 143A
x
因此，电缆的经济横截面选择为：
MYPJJ3 * 50 + 3 * 16/3 + JS型电缆，最大允许电流173A> 143A满足要求。
电源来自矿区的5号高空变电站，安装长度为2300m。（根据巷道长度* 1.1橡胶电缆）（2）根据短路时的热稳定性条件测试高压电缆的横截面
我=（3）* 错误!/ C = 8532 *错误!/145=29.4毫米250毫米2选择符合要求
??-瞬时作用时间0.25，c-热稳定性系数，铜芯电缆需145
（3）-这是三相短路电流。根据电源开关容量为216.5mva，额定电压为10kv，三相一世
d
短路电流为8532A（不包括阻抗）
2. 15200型带通道下腔室有两根低压转换和变换高压电缆。
（1）根据位移可变容量计算电缆的最大长期工作电流：
S = 312 KVA
最大长期工作电流为：
一世
= S /错误!* 10 = 312 / 1.732 * 10 = 18A
x
因此，电缆的经济横截面选择为：
MYPJJ3 * 35 + 3 * 16/3 + JS型电缆，其最大允许电流138A> 18A符合要求。
电源来自矿区的8号高开变电站，安装长度为300m。（根据巷道长度* 1.1橡胶电缆）（2）根据短路时的热稳定性条件测试高压电缆的横截面
我=（3）* 错误!/ C = 5913 *错误!/145=20.4毫米250毫米2选择符合要求
??-瞬时作用时间0.25，c-热稳定性系数，铜芯电缆需145
（3）-三相短路电流，根据电源开关容量为216.5mva，额定电压为10kv，三相短路一世
d
电流为5913A（不包括阻抗）
3. 15200传送带通道入口处的下腔室为传送带和传送带提供高压电缆。
（1）根据位移可变容量计算电缆的最大长期工作电流：
S = 914KVA
最大长期工作电流为：
= S /错误!* 10 = 914 / 1.732 * 10 = 53A
一世
x
因此，电缆的经济横截面选择为：
MYPJJ3 * 35 + 3 * 16/3 + JS型电缆，其最大允许电流138A> 53A符合要求。
电源来自矿区3＃高变电站，安装长度为200m。（根据巷道长度* 1.1橡胶电缆）（2）根据短路时的热稳定性条件测试高压电缆的横截面
我=（3）* 错误!/ C = 7398 *错误!/145=25.5mm250毫米2选择符合要求
??-瞬时作用时间0.25，c-热稳定性系数，铜芯电缆需145
（3）-这是三相短路电流。根据电源开关容量为216.5mva，额定电压为10kv，三相一世
d
短路电流为7398A（不包括阻抗）
（二），低压电缆段选择
分支电缆部分的选择：
根据满足机械强度要求的最小横截面选择分支电缆的横截面，然后使用长期允许的工作电流进行验证，因此分支电缆的选择结构如下：
采煤机：
分支电缆使用两条用于煤矿机械的MCDP3 * 95 + 1 * 25 + 4 * 10专用电缆。长期允许工作电流为2 * 260A448A符合要求，安装长度为300m
乳液泵：
分支电缆选择MYP-0.66 / 1.14 3 * 70 + 1 * 16类型。长期允许工作电流为215A，大于153A满足要求，安装长度为5 + 25 + 35 + 3m
面输送机：
分支电缆选择MYP-0.66 / 1.14 3 * 70 + 1 * 25类型。长期允许工作电流为215A，大于190A满足要求，安装长度为300 + 100m
喷雾泵：
分支电缆使用MYP-0.66 / 1.14 3 * 35 + 1 * 16类型。长期允许工作电流为215A，大于46A符合要求，安装长度为30m
重印机：
分支电缆选择MYP-0.66 / 1.14 3 * 50 + 1 * 25类型。其长期允许工作电流为215A 且大于122A符合要求，安装长度为80m
破碎机：
分支电缆选择MYP-0.66 / 1.14 3 * 50 + 1 * 25类型。长期允许工作电流为215A，大于81A符合要求，安装长度为100m
皮带电机：
分支电缆选择MYP-0.66 / 1.14 3 * 70 + 1 * 25类型。长期允许工作电流为215A，大于212A满足要求，安装长度为80 + 25 + 1100m
200刮板输送机：
分支电缆选择MYP-0.66 / 1.14 3 * 70 + 1 * 25类型。长期允许工作电流为215A，大于122A符合要求，安装长度为120m
拧紧泵站：
分支电缆为MY-0.38 / 0.66 3 * 35 + 1 * 16类型。其长期允许工作电流为138A，大于31.8A符合要求
调度绞车：
分支电缆为MY-0.38 / 0.66 3 * 25 + 1 * 16类型。其长期允许工作电流为113A，大于46A符合要求
调度绞车：
分支电缆为MY-0.38 / 0.66 3 * 16 + 1 * 16类型。长期允许工作电流为85A，大于28.75A符合要求
潜水泵：
分支电缆为MY-0.38 / 0.66 3 * 6 + 1 * 6类型。其长期允许工作电流为36A且大于17.25A符合要求
立柱返回绞车：
分支电缆为MY-0.38 / 0.66 3 * 16 + 1 * 10类型。长期允许工作电流为85A，大于19.62A符合要求
两条车道，面对面
分支电缆选择MYQ-0.3 / 0.5 4 * 4类型
两车道，工作面信号
分支电缆选择MYQ-0.3 / 0.5 3 * 1.5类型
（三）综合采矿网络的计算
1.短路电流计算
短路电流的计算根据“煤矿用低压电网短路保护装置的设置规定”进行。2，获取相应的电缆转换长度，然后使用电缆转换长度，以检查《煤矿低压电网短路保护装置的安装规定》中相应变压器的短路电流表。以获得每个短路点的两相短路电流。
2.开关电流设置和灵敏度检查：
低压馈线开关和起动器的过电流保护设置和灵敏度系数验证是根据《低压煤矿井下电网短路保护装置的设置规定》进行的。相关计算公式如下：
①伊兹≥一世
e + Kx∑即（供纸开关）②==
d（2）
/ Iz≥1.5（进纸开关）
③伊兹≤即（入门）④==
d（2）
/ 8Iz≥1.2（入门）
⑤伊兹≈一世
e /(1.8-2.5)+∑即（入门）⑥一世
d（2）
/伊兹≥7
3.计算，设置和校准的结果如下表所示：
（四）低压开关的选择
1.工作面上有两台660V电气设备，所选低压开关的额定电压为660V；
2.开关的额定电流是根据电气设备的长期工作电流计算得出的；
3.选择KBZ-作为低压馈电开关500系列真空进料；
4.选择皮带输送机张力电机控制开关QJZ6-80A型真空起动器；
5. 25KW调度绞车和25KW倒带开关选择QBZ6-80N可逆真空启动器；
6、40KW调度绞车和40KW反扭开关选择QBZ6--120N型可逆真空起动器；
7、15KW水泵开关选择Q??6-80一种型真空起动器；
6。2 * 200KW皮带输送机开关选择Q?Z-250一种型真空起动器；
7.两通道信号灯，照明和工作台照明，通讯锁定控制台选择ZBZ-4.0型式综合保护装置；
8.选择的每个低压开关接线的喇叭口数应能满足电网接线的需求。只允许将一根电
缆连接到喇叭口。喇叭口的内径和电缆的外径必须为符合“煤矿安全法规”的要求。
（五）根据设备负载和变压器的选择结果，确定工作面的供电系统图（参见附图）。
（六）低压电网计算
1.短路电流计算
短路电流的计算是根据《煤矿用低压电网短路保护装置的设置规定》进行的，电缆横截面转换为50mm2，获取相应的电缆转换长度，然后使用电缆转换长度，以检查《煤矿低压电网短路保护装置的安装规定》中相应变压器的短路电流表。以获得每个短路点的两相短路电流。
2.开关电流设置和灵敏度检查：
低压馈电开关和起动器的过电流保护设置和灵敏度系数验证是根据《煤矿井下低压电网短路保护装置的设置规定》进行的。
①即≈1.15Pe（660V）②一世
e
≈8Ie
③伊兹≤即（入门）④伊兹≥一世
e
+ Kx∑即（供纸开关）
⑤==
d（2）/ Iz≥1.5（进纸开关）⑥==
d（2）
/ 8Iz≥1.2（入门）
3。下表显示了计算，设置和校准的结果：
四防止15200综采工作面电气事故的主要措施
供电系统路线
1，2＃变电站Ⅱ第三节高开→15200皮带车道开启移位1140V→15200皮带车道皮带。
2. 2＃变电站Ⅱ5＃高开→15200轨道车道的全机械化移动变电站→15200综采工作面的综采设备负荷。
3. 2＃变电站Ⅰ8＃高开→15200皮带通道的开度移至660V→低压设备的负载在两个通道中。
安全供电技术措施
1.用于安装综采工作面的防爆电气设备，电缆和小型电器，应在进入井之前由专职且合格的防爆检查员进行检查。“产品合格证”，“爆炸-证明书”，“煤矿产品安全标志”及安全性能；只有通过检查并颁发证书后才能进入井。施工应按照质量标准化进行，并经生产技术部门和安全监察部门验收后，完成有关程序，方可投入使用。严禁无经验地投入使用。
2.机电设备，电线和小型电器必须符合《煤矿机电设备完整性标准》的要求。每台设备都应有一个符号，其中必须标明设备编号，型号，设置值和两相短路电流值。，设置日期，目的，用户单位和租船人。设备完好率100％，消除了遗漏，不合格的现象。用户应对任何问题负责，并对责任人进行惩罚。备用设备应保持良好状态，并有清晰的标记。
3.必须完成电气设备，小家电和电缆的安装。“三个不带（没有鸡脚，羊尾巴，没有清晰的连接器），四个（带过流和漏电保护，带螺钉和弹簧垫，带密封圈和挡板，带接地装置），两个在一起（电缆悬挂整洁，设备整洁整洁的机房），三全（完整的保护装置，完整的绝缘电器，完整的图纸和材料），三个依从性（永久使用检漏继电器，坚持使用煤演习，集成照明和信号保护，坚持使用风力充电气电锁），四根小电线分开（控制，监视，通讯，信号线）”，管理船上的小电器。禁止将电缆随意切碎，触摸，挤压，挤压，塌陷，埋入，滴落或掉落到地面。电缆的悬挂必须符合新标准的要求，并且在墙壁上应有保护性的电线套管，且挂钩和挂钩之间的距离不应超过1m；管道，风管和电缆悬挂器之间的距离应保持超过0.3m；信号线和通讯电缆应悬吊在电源电缆上方0.1m 处；高低压电缆在同一侧时，高低压电缆之间的距离应大于0.1m；高低压电缆之间的距离不应小于50mm。
4.电气设备必须整齐放置。在有水滴的地方，必须采取措施防止水滴；切勿随意更
改开关保护设置和熔体规格。用户单元的维护人员应每天检查一次所有保护措施，及时处理异常情况并做好记录。记录包括：检查员，故障原因以及如何处理。
5.钻机必须具有全面的保护装置，以防止泄漏，堵漏，短路，过载，缺相，远程启动和停止钻机，并且每个班次应由专职人员定期测试和检查。好记录。严禁将煤钻连接到接线盒的端子1、2和3。不允许带负载操作隔离开关。电缆截面不得小于4平方毫米，长度不得超过150m。在使用煤炭钻机之前，请检查电缆，螺钉，散热片，钻杆和钻头。 127V手持式电气设备的操作手柄和工作期间必须触摸的部件必须具有良好的绝缘性等，并且在确认没有问题后才能使用。
6.采煤机必须配备一个锁定装置，该装置可以停止刮板输送机在工作面上的运行。当采煤机由于某种原因挂起时，必须打开隔离开关和离合器。
7.当采煤机停止工作或检修时，必须切断电源，必须打开其电磁起动器的隔离开关，并且必须锁定工作面的刮板输送机。在启动采煤机之前，您必须首先巡视采煤机的周围区域采煤机，并在连接电源之前确认对人员没有危险。
8.综采工作面的刮板输送机必须配备能够发出停止，锁定和启动语音信号的装置，并且信号点之间的距离不应超过15m。
9.电气设备和电源线应定期检查和维护。严禁对电气设备进行现场维护和搬迁。如果需要大修，搬迁，搬迁，必须经过停电工单安全措施的批准程序，并严格执行停电措施。严格禁止及时切断电源。
10.安全保护装置完整，可靠，完整且灵敏。接地系统应符合规定，不允许在未保护状态下运行。如果发现状态不好，请及时找出原因。消除故障，否则由用户单元负责事故。
11.设备，电源线和小型电器的绘图板，帐户，卡片和对象应与实际对象匹配。严格禁止转移或挪用，并且必须在井中检查过期的设备。应及时分析因管理不善造成的所有机电设备损坏，找出原因，并根据管理规定予以处罚。在中间更换的设备必须在3天内返回井中并运送到运输工作区，否则将对积压的设备处以罚款。
12.任何系统调整或容量增加更改必须报告给机电部门的专业经理，以供批准。信号系统由用户单元管理。
13.所有易触及的带电设备和机械旋转部件必须配备防护罩和护栏。
14.所有电气设备在工作面上的位置和空间必须符合维护和运输的要求，安全距离应大于0.5m，否则必须是机房，并在其上清楚标明各种电压等级设备和线路。
15.移动变电站应由不燃材料支撑，并且不得在20m内放置易燃易爆材料，例如火药，雷管，油脂，杂物等。分配点的灭火设备应配备齐全且完好无损，不得挪用。
16.必须为三个以上的电气设备安装本地接地电极，并且电缆，设备和小型电气设备的数量必须清楚，并且必须严格按照新标准进行安装。
5.在15200工作面安装电源试运行的技术安全措施
1.施工前，施工负责人应组织施工前会议，详细沟通技术安全措施，分工细致，分工明确，责任由个人承担，材料和工具的准备应事先准备。
2.参与施工的人员必须服从施工负责人的统一命令，未经授权，不得操作设备。严格执行先检查程序再施工的工作，并及时处理发现的问题。
3.严格执行停电操作规程。施工负责人应指定专人负责停电和停电联络。不允许替代，并且严格禁止按时停止停电。
4.电气设备安装和供电的施工人员必须经过培训，并具有合格的专职电工并具有证书。
5.对电气设备进行接线和压接时，请先对设备，电缆和接线盒进行绝缘测试，并进行记录。如果绝缘电阻低于规定值，请检查并处理，并在满足要求的情况下进行操作。摇动之前，必须检查周围空间中的气体浓度是否低于1％。
6.压接时请仔细检查。压接应压实，作用力应均匀，不能过大，以免损坏设备部件，并且应按照“煤矿电气设备完整性标准”保证压接的质量和数量。。
7.电气设备的接线和压接工作完成后，施工负责人和监护人应仔细检查现场，并检查工具，以防因接线腔内遗漏工具，汽油和棉花而引起事故。检查并确认没有问题后，请拧紧盖板上的螺钉。
8.电气设备用移动变电站的电源由火供电时，建设负责人应指定专人负责停止电源的操作，并保护电源开关，以及下电和传输由指定人员负责。联系人不得更改。关闭高压开关电源后，必须断开高压隔离。并添加一个好的锁。
9.消防和电源供应完毕后，施工负责人应仔细检查，检查工具，清洁现场并确认没有问题，然后再联系并发送电源。应该先测试电源，然后在没有问题的情况下正常发送电源。
10.正常供电后，施工负责人应指定专人调试开关，并指定专人进行监视。在正常调试开关之后，请切断负载开关的主电源开关。主开关断电后，必须将其锁定，并应设
立专人进行监视。确认没有问题后，即可连接负载设备的电源。
11.在设备测试操作之前，施工负责人应指定一个人员，负责通知工作面上的所有人员必须撤离设备的操作部件。人员离开设备的操作部件后，可以将启动通知和启动信号发送给相关人员。上电进行试运行时，采煤机驱动程序应根据规定启动机器。面部运输机，转运机和油泵应开始试运行。安排一个专人观察设备的方向。找到设备的转向装置后，应将其置于开关手柄上。标记正向并将其移交给用户。
12.采煤机试车前，应对各部件的安装，连接部位，油位，水路等进行全面检查，并及时处理，采煤机附近应有杂物。被清理。在测试过程中应提前警告所有人员，严禁在鼓的前面或后面放置任何人。确保没有人再次测试汽车。测试前必须先供水。
13.进行全面的测试运行。设备运行1小时后，施工人员应检查并观察没有问题。操作正常。施工人员在离开现场之前应打开负载开关。
