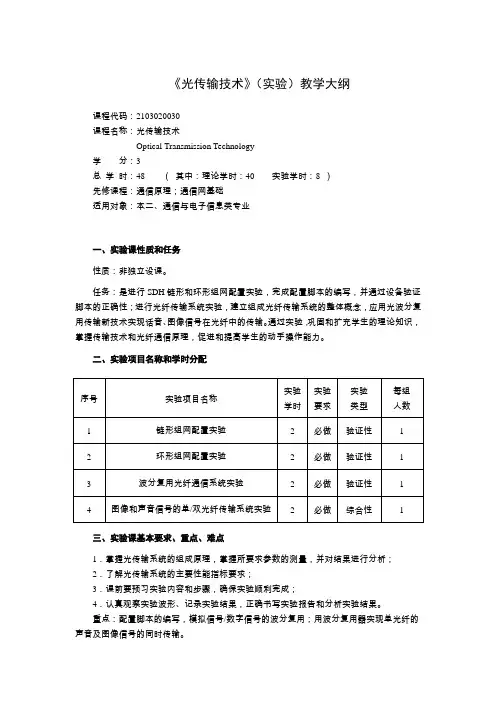

《光传输技术》（实验）教学大纲
课程代码：2103020030
课程名称：光传输技术
Optical Transmission Technology
学分：3
总学时：48 （其中：理论学时：40 实验学时：8 ）
先修课程：通信原理；通信网基础
适用对象：本二、通信与电子信息类专业
一、实验课性质和任务
性质：非独立设课。
任务：是进行SDH链形和环形组网配置实验，完成配置脚本的编写，并通过设备验证脚本的正确性；进行光纤传输系统实验，建立组成光纤传输系统的整体概念，应用光波分复用传输新技术实现话音、图像信号在光纤中的传输。通过实验，巩固和扩充学生的理论知识，掌握传输技术和光纤通信原理，促进和提高学生的动手操作能力。
二、实验项目名称和学时分配
三、实验课基本要求、重点、难点
1．掌握光传输系统的组成原理，掌握所要求参数的测量，并对结果进行分析；
2．了解光传输系统的主要性能指标要求；
3．课前要预习实验内容和步骤，确保实验顺利完成；
4．认真观察实验波形、记录实验结果，正确书写实验报告和分析实验结果。
重点：配置脚本的编写，模拟信号/数字信号的波分复用；用波分复用器实现单光纤的声音及图像信号的同时传输。
难点：配置脚本如何编写。
四、应配备的主要设备名称
华为OPTIX 155/622H(METRO1000)设备3套，光纤通信实验箱10套，示波器10套。
五、教材及实验指导书
教材：《光传输技术实验指导书》，自编。
参考书：《光传输网络技术：SDH与DWDM》，何一心编著，人民邮电出版社，
2008年第1版。
六、实验课考核方式
1.实验报告：验证性实验报告内容要求按照实验指导书中的要求；综合性实验
报告还需要增加实验方案设计内容。
2.考核方式：本实验为非独立设课实验，按日常实验操作情况、实验报告等进
行综合考核。实验成绩占课程总成绩的10%。
《光传输技术》课程教学大纲
课程代码：2103020030
课程名称：光传输技术
Optical Transmission Technology
学分：3
总学时：48 （其中：理论学时：40 实验（上机）学时：8 ）
先修课程：通信原理；通信网基础
适用对象：本二、通信与电子信息类专业
一、课程地位、作用与任务
光传输技术是通信工程专业本科生的一门重要专业课程。本课程主要介绍目前数字传输网中两大传输技术：SDH（同步数字体系）和DWDM（密集波分复用）。通过本课程的学习，使学生掌握SDH基础理论知识、SDH设备及其功能、SDH网络结构及其自愈能力、SDH传输网络性能、SDH网同步、SDH网的管理、DWDM的基础理论知识、实现DWDM 的关键技术、全光网络的基础知识、传输网络的日常维护和故障处理等，为学生今后从事这方面的工作打下良好的基础。本课程的先修课程有通信原理、程控交换技术、通信网基础等，通过这些课程的学习，掌握数字通信的基本原理、PCM复用以及通信网的基础知识。
二、教学内容及组织
光传输技术是通信工程专业的一门专业课。通过本课程的学习，要求学生了解光传输技术及其发展趋势；掌握SDH的概念及特点、SDH的复用结构及过程、SDH设备组成及其功能、SDH网络结构及其自愈能力、SDH网同步结构及其工作方式、SDH管理网的基本概念、SDH网工程设计的要求及方法；掌握DWDM的概念及特点、DWDM的系统结构、实现DWDM的关键技术、全光网络的基础知识、传输网络的日常维护和故障处理等。
1.SDH基础知识
了解PDH的弱点、SDH的特点；掌握SDH基本网络单元，SDH的速率与帧结构，SDH 的复用结构，映射的概念、映射方式的分类、映射的过程，定位的概念及指针的作用、指针调整原理及指针调整过程，复用的概念及复用过程。
重点：SDH的特点、SDH的速率与帧结构、映射的概念及过程、定位的概念及过程、复用的概念及过程。
难点：指针调整原理及指针调整过程。
1.1SDH的概念：PDH的缺点；SDH的概念；SDH的特点；SDH的速率与帧结构。
1.2映射和复用：复用结构；映射；定位；复用。
2.SDH设备
了解SDH基本功能块、复合功能块和辅助功能块；掌握再生器的组成，终端复用设备的组成，分插复用设备的组成，同步数字交叉连接设备的组成。
重点：SDH再生器的组成、终端复用设备的组成、分插复用设备的组成、同步数字交叉连接设备的组成。
难点：SDH设备功能块的功能。
2.1SDH逻辑功能块：基本功能块；复合功能块；辅助功能块。
2.2SDH设备：再生器；复用设备；数字交叉连接设备。
3.SDH网络
了解SDH网络DXC保护、混合保护方式；掌握SDH网分层与分割的概念，网络拓扑结构，我国SDH网络结构，自动线路保护倒换方式，环路保护方式。
重点：我国SDH网络结构、自动线路保护倒换方式、环路保护方式。
难点：环路保护方式。
3.1SDH网络结构：网络的拓扑结构；网络的分层与分割。
3.2SDH网络保护：线形保护方式；环形保护方式；DXC保护；混合保护方式。
4.SDH管理网
了解SDH管理子网，SDH管理网的分层结构，SDH的管理功能；掌握SDH管理网的基本概念。
重点：SDH管理网的基本概念。
难点：SDH管理网的分层结构。
4.1电信管理网：TMN的结构；TMN的功能。
4.2SDH管理网：SMN的分层结构；SMN的管理功能。
5.SDH网同步
了解时钟类型及工作模式、SDH网元时钟的定时方法；掌握网同步的概念、网同步的方式、SDH网同步结构、SDH网同步的工作方式。
重点：SDH网同步结构、SDH网同步的工作方式。
5.1网同步概述：网同步的概念，网同步的方式。
5.2SDH网同步：SDH网同步结构；SDH设备定时工作方式；SDH网传送定时的方法。
6.SDH网络传输性能
了解SDH误码性能、抖动性能、漂移性能、光接口性能及电接口性能。
重点：SDH网络性能指标。
6.1 SDH误码性能：误码的概念；误码性能的度量。
6.2 SDH抖动性能：抖动的概念；抖动性能规范。
6.3 SDH漂移性能：漂移的概念；漂移性能规范。
6.4 SDH光接口：光接口类型；光接口参数。
6.5 SDH电接口：PDH电接口规范；SDH电接口规范。
7.SDH应用
了解SDH新业务的发展及应用。
重点：SDH的发展趋势。
7.1多业务传送平台技术：MSTP的概念；以太网业务在MSTP上的实现；MSTP对3G 的支持。
7.2弹性分组环技术：弹性分组环技术的发展历程及其概念；弹性分组环结构描述。
8.SDH典型设备
了解常用的SDH典型设备；掌握SDH网工程设计的要求及方法。
重点：SDH网工程设计的要求及方法。
8.1华为SDH设备介绍：整体设备介绍；设备组成；设备功能；设备安装。
8.2SDH网工程设计：SDH网工程设计的要求；SDH网工程设计的方法。
9.DWDM概述
了解DWDM系统分类；掌握DWDM的概念及特点，DWDM的系统结构；DWDM的网络拓扑结构。
重点：掌握DWDM的概念及特点，DWDM的系统结构；DWDM的网络拓扑结构。
难点：DWDM的系统结构。
9.1DWDM的概述：DWDM的概念；DWDM的特点。
9.2 DWDM的系统结构及分类：DWDM的系统结构；DWDM系统的网络拓扑结构；DWDM系统分类。
10.实现DWDM通信的关键技术
了解光纤通信对光源的要求，光源类型，光复用/解复用器，光放大器，光纤光缆技术。
重点：光复用/解复用器，光放大器的工作原理。
难点：光纤的非线性效应。
10.1光源：通信对光源的要求；光源类型。
10.2光复用/解复用器：光复用/解复用器；光开关。
10.3光放大器：光放大器的应用与分类；EDFA放大器。
10.4光纤光缆技术：光纤的非线性效应；单模光纤。
11.传输网络新技术
了解PTN技术，OTN技术，全光网络的设备；掌握全光网络的概念及特点，全光网络的结构，路由技术。
重点：全光网络的概念，全光网络的结构，路由技术。
11.1 PTN技术和OTN技术。
11.2全光网络的概述：全光网络的概念及特点；全光网络的结构。
11.3全光网络的路由技术：路由选择技术；交叉连接技术。
11.4全光网络的设备介绍：光分插复用设备；光交叉连接设备。
12.传输网络日常维护和故障处理
了解日常维护的项目和注意事项，传输网常见故障分析和处理。
重点：日常维护的项目和注意事项，传输网常见故障分析和处理。
12.1日常维护的项目和注意事项：日常维护的项目；日常维护的注意事项。
12.2传输网常见故障分析和处理：故障定位的原则与分类；故障判断常用的方法；常见故障的分析与处理。
附注：实验教学安排见《光传输技术》实验教学大纲。
四、课程考核
期末考试为开卷或半开卷笔试，满分100分。
总成绩=平时考核成绩×20%+期末考试成绩×70%+实验×10%。
平时考核包括作业完成情况、出勤情况及课堂积极性。
五、教学说明
本大纲只提出了该课程教学的基本内容，至于这些内容安排的先后次序，讲授方法等，应根据教师本人的教学经验、学生的实际情况和所选用的教材等具体情况确定。
本大纲所提出的学时分配建议也可根据实际情况作小幅度的调整。
六、推荐教材和教学参考书
教材：《光传输网络技术：SDH与DWDM》何一心编著，人民邮电出版社，2013年第2版。
参考书：《光同步传送网和波分复用系统》，邓忠礼编著，北方交通大学出版社，2003年第1版。
