维修电工技能测试（样题一）
总分200分，考试时间150分钟
注意事项：
1．考生做第一大题电气元器件检测时间为20分钟，如提前完成请举手示意并确认。
2．考生在通电试车之前，须自行在检查无误后，举手向监考老师提出通电试车请求。
3．技能操作时刻注意安全文明。
试题：安装与调试电动机控制线路。
考生按给定的电路图进行正确熟练的安装与调试。要求控制电路的电源从主电路的熔断器FU1后连接。电气原理图如下图所示：
一、选择与检测电气元器件
１．考生在开考20分钟内，根据电路图，准确选择电力拖动实训板上元器件，并用万用表对其进行检查，如有损坏，应及时报告监考人员，要求更换。
２．填写电气元器件明细表，元器件正常，则在表格的相应一栏填上“√”。
表1：检验电气元器件明细表
说明：“规格型号”项根据现场器件上的型号标识填写，无标识的可以不填。
二、分析电路原理图中电动机控制方式及过程
１．星形/三角形起动是指：将正常工作接法为电动机，在刚开始起动时采用接法，经过自动延时一段时间后，再改成正常的接法，使电动机正常运行。
２．工作过程：
①按起动按纽时星形起动，得电线圈应该是、、；
②延时时间到则、线圈断电；，得电线圈是。
三、理解电气接线图并在电气原理图上标示线号
１．电气接线图是根据电气设备和电器元件的及安装情况进行绘制的，以表示电气设备各个单元之间的接线关系。电气接线图的线号和实际安装的线号应与电气原理图线号。
２．在控制电路上按绘制电气接线图的要求标示线号。
四、安装三相异步电动机控制电路
五、通电调试三相异步电动机Y-△降压启动控制电路
六、分析与测试其安装的电路（本题不加交流电源）
1．将时间继电器的延时时间调到10秒钟。如果加上交流电源，按下SB1后，在5秒钟时电机是如何运行（）。
①星形运行②三角形运行③5秒之前星形运行，5秒之后三角形运行
2. 将时间继电器的延时时间调到5秒钟。如果加上交流电源，按下SB1后，
0到10秒之间电机运行过程应该是（）。
①星形运行②5秒之前三角形运行，5秒之后星形运行③5秒之前星形运行，5秒之后三角形
3．针对图示电路，如果在调试中出现，电动机点动，即不能连续运转。具体现象：按下SB1，KM1得电吸合，电动机运行，松开SB1，KM1失电断开，电动机停转。请分析原因可能是（）。
①KM1未自锁②KM2未自锁③KM3未自锁。
4．针对图示电路，如果在调试中出现电机能起动运行，但时间继电器延时5秒动作后，电机反而停转，请分析原因可能是（）。
①KM1未自锁②KM2未自锁③KM3未自锁。
5．用万用表完成下列测量：
AM间的电阻值是Ω；BM间的电阻值是Ω；AD间的电阻值是Ω；
BD间的电阻值是Ω；按下SB1时，AD间的阻值是Ω。
七、安全文明操作要求
电机正反转电路图
三相异步电动机接触器联锁的正反转控制的电气电子原理图如图3-4所示。线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB2和反转按钮SB3控制。这两个接触器的主触头所接通的电源相序不同，KM1按L1—L2—L3相序接线，KM2则对调了两相的相序。控制电路有两条，一条由按钮SB2和KM1线圈等组成的正转控制电路；另一条由按钮SB3和KM2线圈等组成的反转控制电路。
220v单相电机正反原理 单相电机不同于三相电机，三相电进入电机后，由于存在120°电角度，所以产生N S N S旋转磁场，推动转子旋转。而单相电进入电机后，产生不了N S N S磁场，所以加了一个启动绕组，启动绕组在定子内与工作绕组错开90°电角度排列，外接离心开关和启动电容后与工作绕组并联接入电源，又因为电容有阻直通交的作用，交流电通过电容时又滞后一个电角度，这样就人为地把进入电机的单相电又分出来一相，产生旋转磁场，推动转子旋转。反转时，只要把工作绕组或者启动绕组的两个接线对调一下就行，产生S N S N的磁场，电机就反转了。 网友完善的答案好评率：75% 单相电机的接线方法，是在副绕组中串联（不是并联）电容，再与主绕组并联接入电源；只要调换一下主绕组与副绕组的头尾并联接线，电机即反转 如果电机是3条出线的，其中一条是公共点！（分别与另外2条线的测电阻其值较小）接电源零线！然后把剩下的两条线并联电容，在电容的一端接220V电源相（火）线，就可以了！若要改变电机转向只要把220V电源相（火）线接在电容的另一端就可以了！
笼型电动机正反转的控制线路(电路图) 发布: | 作者: | 来源: jiasonghu | 查看:775次 | 用户关注： 接通电源让KMF--线圈通电其主触点闭合三相电源ABC分别通入电机三相绕组UVW，电动机正转。KMF线圈断电，主触点打开，电机停。让KMR线圈通电----其主触点闭合三相电源ABC通入电机三相绕组变为A—U未变，但B—W，C—V。电动→笼型电动机正反转的控制线路要使电动机给够实现反转，只要把接到电源的任意两根联线对调一头即可。为此用两个接触器来实现这一要求。设KMF为实现电机正转的接触器，KMR为实现电机反转的接触器。合上--S 笼型电动机正反转的控制线路 要使电动机给够实现反转，只要把接到电源的任意两根联线对调一头即可。为此用两个接触器来实现这一要求。 设 KMF 为实现电机正转的接触器， KMR 为实现电机反转的接触器。 接通电源→合上--S 让 KMF--线圈通电其主触点闭合 三相电源 ABC 分别通入电机三相绕组 UVW ，电动机正转。 KMF 线圈断电，主触点打开，电机停。 让 KMR 线圈通电----其主触点闭合 三相电源 ABC 通入电机三相绕组变 为 A — U 未变，但 B — W ，C — V。电动机将反转
电机控制线路图大全 Y-△（星三角）降压启动控制线路-接触器应用接线图 Y-△降压启动适用于正常工作时定子绕组作三角形连接的电动机。由于方法简便且经济，所以使用较普遍，但启动转矩只有全压启动的三分之…，故只适用于空载或轻载启动。 Y-△启动器有OX3-13、Qx3—30、、Qx3—55、QX3—125型等。OX3后丽的数字系指额定电压为380V时，启动器可控制电动机的最大功率值(以kW计)。 OX3—13型Y-△自动启动器的控制线路如图11—11所示。（https://www.doczj.com/doc/6813480655.html,） 合上电源开关Qs后，按下启动按钮SB2，接触器KM和KMl线圈同时获电吸合，KM和KMl 主触头闭合，电动机接成Y降压启动，与此同时，时间继电器KT的线圈同时获电，I 星形—三角形降压起动控制线路
星形——三角形降压起动控制线路 星形——三角形（ Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。 Y —△起动只能用于正常运行时为△形接法的电动机。 １．按钮、接触器控制 Y —△降压起动控制线路 图 2.19 （ a ）为按钮、接触器控制 Y —△降压起动控制线路。线路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合， KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下 SB2 ， KM2 断电、 KM3 得电并自锁，电动机转换成三角形全压运行。 ２．时间继电器控制 Y —△降压起动控制线路 图 2.19 （ b ）为时间继电器自动控制 Y —△降压起动控制线路，电路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合，电动机星形起动，同时 KT 也得电，经延时后时间继电器 KT 常闭触头打开，使得 KM2 断电，常开触头闭合，使得 KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。 图2定子串电阻降压起动控制线路
BUILDING ELECTRICITY 2011年 第期 Jun.2011Vol.30No.6 6 *：国家科技支撑计划子课题，课题名称：村镇小康住宅规划设计成套技术研究（课题任务书编号：2006BAJ04A01），子课 题名称：村镇住宅设备与设施设计技术集成及软件开发（子课题任务书编号：2006BAJ04A01-3）。Xu Lingxian Sun Lan （China Institute of Building Standard Design &Research ，Beijing 100048，China ） 徐玲献 孙 兰（中国建筑标准设计研究院，北京市 100048） Explanation and Analysis of National Standardization Collective Drawings Control Circuit Diagrams of Common Electric Machines * 解析国标图集《常用电机控制电路图》摘 要 对多年来国家建筑标准设计图集 10D303-2～3《常用电机控制电路图》（2010年合订本，已修编出版发行）使用中遇到的疑问进行汇总、解析，以加深读者对10D303-2～3的理解。 关键词信号灯端子标志消防控制室的监控消防风机消防水泵 过负荷 水源水池水位 双 速风机 0引言 国家建筑标准设计图集10D303-2～3《常用电 机控制电路图》 （2010年合订本） （以下简称 10D303）适用于民用及一般工业建筑内3/N /PE ～220/380V 50Hz 系统中常用风机和水泵的控制，是对99D303-2《常用风机控制电路图》和01D303-3《常用水泵控制电路图》的修编。根据现行的国家标 准，对图集中涉及到的项目分类代码和图形符号进行了修改，并在原图集方案的基础上，增加了两用单速风机、平时用双速风机、射流风机联动排风机及冷冻（冷却）水泵控制电路图。根据节能环保的要求，增加了YDT 型双速风机的控制方案。并根据电气产品的发展，增加了控制与保护开关电器（CPS ）和电机控制器的控制方案，供设计人员直接选用。 10D303从立项调研、修编到送印，历经两年多的时间，期间收到了不少反馈意见和建议，为图集的编制提供了宝贵的建议，在此答谢。 《常用电机控制电路图》 （2002年合订本）发行 十余年中一直受到读者青睐，使用者涉及设计、生产和建造等多领域，通过国标热线和其他途径咨询问题的读者很多。问题中除风机和水泵的控制电路外，经常牵涉到现行的国家标准、制图要求和电气设计技术等多方面的内容，有些问题无法通过修编图集 10D303直接解决，因此借助《建筑电气》平台，把《常用电机控制电路图》经常咨询的问题归纳汇总、解析，以利于读者更好使用和理解10D303图集。 1有关国家标准、规范和制图要求的问题 1．1指示器（信号灯）和操作器（按钮）的颜色 标识 10D303中有关信号灯和按钮的颜色标识是依据国家标准GB /T 4025-2003/IEC 60073：1996《人-机界面标志标识的基本和安全规则 指示器和 作者信息 徐玲献，女，中国建筑标准设计研究院，高级工程师，主任工程师。 孙兰，女，中国建筑标准设计研究院，教授级高级工程师，院副总工程师。 Abstract The collective drawings of national building standard design 10D303-2~3Control Circuit Diagrams of Common Electric Machines （2010bound volume ）has been revised and published.This paper summarizes and analyzes the questions encountered during use over the years so as to deepen the readers 'understanding of the collective drawings. Key words Signal light Terminal symbol Fire control room monitoring Fire fan Fire pump Overload Water level of the water tank of water source Two -speed fans * 34 330
三相异步电动机正反转控制实物接线图导学案科目：电工技术班级：13高职机电课时：2 备课人：宋庆波备课时间：学生姓名： 学习目标： 1、知识目标：理解三相异步电动机正反转控制电路的工作过程，能绘制实物接线图。 2、能力目标：了解三相异步电动机正反转控制电路的类型，能按照控制要求自行设计或补画电动机正反转控制电路实物接线图，并会实物接线。 3、情感目标：通过复习及练习，培养学生对电气控制电路的学习兴趣。 重点： 难点： 知识复习： 补画三相异步电动机接触器联锁正反转控制电路原理图。 自主学习： 一、依据以上原理图将以下三相异步电动机接触器联锁正反转控制电路实物接线图补画完整。
二、某同学进行三相异步电动机双重联锁正反转控制电路的实训操作。 （1）试将图示的原理图补画完整。 （2）根据原理图，是将图示的控制电路实物接线图补画完整。 作业： 1、（1）画出单向异步电动机单向连续运转的电气原理图及实物接线图，要求：起 动按钮SB1，停止按钮SB2。 （2）说明按下SB1，电动机起动运转，按下SB2电动机不能停转的主要原因。 2.关于安装接线图绘制原则及安装工艺说法正确的是（） A、所有电气设备和电气元件都按其所在的实际绘画位置绘制在图纸上。 B、控制电路的外部连接应使用接线端子板，也可不用端子板 C、一个电气元件接线端子上的连接导线只能一根 D、每节接线端子板上的连接导线不得多于两根 3.在电动机的正反转控制线路中，为了防止主触头熔焊而发生短路事故，应采用（） A、接触器联锁 B、接触器自锁 C、按钮联锁 D、按钮自锁 4.具有过载保护的接触器联锁控制线路中，实现短路保护的电器是（），实现过载保护的电器是（），实现失、欠压保护的电器是（） A、热继电器 B、接触器 C、熔断器 D、电源开关

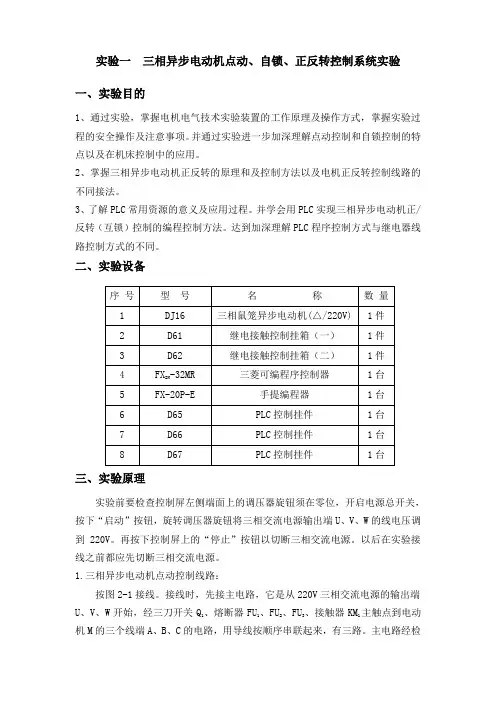

电动机点动控制电路讲解 控制线路原理图如下所示： 启动：按下起动按钮SB→接触器KM线圈得电→KM主触头闭合→电动机M启动运行。 停止：松开按钮SB→接触器KM线圈失电→KM主触头断开→电动机M失电停转。 这种控制方法常用于电动葫芦的起重电机控制和车床拖板箱快速移动的电机控制。
点动、单向转动控制线路是用按钮接触器来控制电动机运转的最简单的控制线路接线示意图如下图所示。 从图中可以看出点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。其中以转换开关QS作电源隔离开关，熔断器FU 作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止，线路工作原理如下： 当电动机M需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。按下启动按钮SB，接触器KM的线圈得电，使衔铁吸合，同时带动接触器KM 的三对主触头闭合，电动机M便接通电源启动运转。当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，衔铁在复位弹簧作用下复位，带动接触器KM的三对主触头恢复断开，电动机M失电停转。
上图中点动正转控制接线示意图是用近似实物接线图的画法表示的，看起来比较直观，初学者易学易懂，但画起来却很麻烦，特别是对一些比较复杂的控制线路，由于所用电器较多，画成接线示意图的形式反而使人觉得繁杂难懂，很不实用。 因此，控制线路通常不画接线示意图，而是采用国家统一规定的电器图形符号和文字符号，画成控制线路原理图。点动正转控制线路原理图，如下。 它是根据实物接线电路绘制的，图中以符号代表电器元件，以线条代表联接导线。用它来表达控制线路的工作原理，故称为原理图。原理图在设计部门和生产现场都得到了广泛的应用。 除了点动控制电路，在工作中，还会用到各种电路，比如：起保停电路、自锁控制电路、正反转控制电路、降压启动控制电路、启停控制电路等等...
三相异步电动机的控制电路 一、复习思路及要求 1. 题型：选择题、技能题、简答题。 2. 必须熟练分析各种控制电路的工作原理，只有熟悉了工作原理才能正确绘制控制电路；补画控制电路；识别电路图中的错误；对故障进行正确分析处理；设计一些简单的控制电路；并且对PLC中简单的程序设计也有帮助。 3. 该部分容是非常重要的，要熟悉电路形式及控制形式：自锁、联锁的作用及连接方式；点动、连续运转；具有过载保护的连续运转控制电路是基础。 4. 需要掌握的控制电路有：⑴点动单向运转控制电路；⑵连续单向运转控制电路；⑶点动与连续混合控制电路；⑷接触器联锁双向运转控制电路；⑸按钮联锁双向运转控制电路；⑹接触器按钮双重联锁双向运转控制电路；（7）降压起动控制电路。 二、控制电路的分析 1.单向点动转控制电路 2.单向连续运转控制电路 3.连续与点动混合控制电路（一） 4.连续与点动混合控制电路（二） 5.连续与点动混合控制电路（三）
该电路中使用了中间继电器。其电器符号是KA。作用是：当其他继电器的触点数量不够时，可借助中间继电器来扩展触头数和触点容量，起到信号中继作用。 注：通过以上控制电路明确自锁的作用及其连接方式．．．．．．．．．．．．．．．．．．．．．．．。 6.多地控制电路 该控制电路能实现电动机的两地控制。起动按钮并联，停止按钮串联。（图中如果SB1、SB2控制A地，则SB3、SB4控制B地。） 7.接触器联锁双向控制电路 该电路采用了接触器联锁优点是工作安全可靠。但电动机由正转变为反转时，必须先按下停止按钮，才能按反转按钮，否则由于接触器联锁作用，不能实现反转。 8.按钮联锁双向控制电路该线路的优点是操作方便，由正转变为反转时不必按下停止按钮，但容易产生电源两相短路故障。 9.接触器按钮双重联锁双向控制电路 该线路工作安全可靠、操作方便。 注：通过以上三个线路要明确联锁的作用及连接方式．．．．．．．．．．．．．．．．．．．．．．．。 10.定子绕组串电阻降压起动控制线路（一）
正反转控制电路图及其原理分析 要实现电动机的正反转，只要将接至电动机三相电源进线中的任意两相对调接线，即可达到反转的目的。下面是接触器联锁的正反转控制线路，如图所示
图中主回路采用两个接触器，即正转接触器KM1和反转接触器KM2。当接触器KM1的三对主触头接通时，三相电源的相序按U―V―W接入电动机。当接触器
KM1的三对主触头断开，接触器KM2的三对主触头接通时，三相电源的相序按W―V―U接入电动机，电动机就向相反方向转动。电路要求接触器KM1和接触器KM2不能同时接通电源，否则它们的主触头将同时闭合，造成U、W两相电源短路。为此在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头，以保证接触器KM1和KM2不会同时接通电源，KM1和KM2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用，这两对辅助常闭触头就叫联锁或互锁触头。 正向启动过程：按下起动按钮SB2，接触器KM1线圈通电，与SB2并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。 停止过程：按下停止按钮SB1，接触器KMl线圈断电，与SB2并联的KM1的辅助触点断开，以保证KMl线圈持续失电，串联在电动机回路中的KMl的主触点持续断开，切断电动机定子电源，电动机停转。 反向起动过程：按下起动按钮SB3，接触器KM2线圈通电，与SB3并联的KM2的辅助常开触点闭合，以保证KM2线圈持续通电，串联在电动机回路中的KM2的主触点持续闭合，电动机连续反向运转。 对于这种控制线路，当要改变电动机的转向时，就必须先按停止按钮SB1，再按反转按钮SB3，才能使电机反转。如果不先按SB1，而是直接按SB3，电动机是不会反转的。
电工实训课教案 机电一体化专业 091 班 总课题： 一、绘制、识读电气控制线 授 典型电气控制路图的原则 课课 二、电动机基本控制线路的题主 线路操作技能安装步骤 名要 三、分析点动正转控制线路称分课题：一、内 原理图 点动正转控制电路容 四、安装线路 一、绘制、识读电气控制线路图的原则。 技术理 二、电动机基本控制线路的安装步骤。 论知识 三、分析点动正转控制线路原理图 课实际技 安装点动正转控制线路 术操作 题设备、工、 共8页授课 4 课时 需要 1 天 课日 起止 2009、5、 20日期 刃量具万用表、常用电工工具。要准备 求 材料 组合开关、熔断器、接触器、按钮、导线 准备 示范操万用表、常用电工工具、组合开关、熔断器、接触器、按钮、导线、线路 作准备板 实训作品 是否制 图 作品定额余（缺）课 作成品件数时安备注名称号学生合计 品排 控制线路板否1-1163216做实训报 实验室实训告 课 题 实 习 结 束 小 结 年月日 一、组织教学 1、检查学生人数（是否有迟到），巡查其穿戴等是否符合实训要求。
2、讲明当天的实训内容（点动正转控制线路的安装）、技术要求（掌握安装步骤与工艺 要求）、实训纪律（不许大声喧哗，不得违反操作规程）。 3、强调安全事项——1）固定螺钉时，小心不要伤手。 2）不得私自通电，要有教师在场监护。 4、分配实训岗位，强调实训纪律。（2人一组，互相配合、协调，互相学习） 二、入门指导 1、工作原理 2、安装步骤与工艺要求 3、检查线路 三、重点难点 1、安装步骤与工艺要求。 2、自检线路。 四、教学过程 一）复习提问1、绘制、识读电气控制线路图的原则； 2、电动机基本控制线路的安装步骤 二）讲授新课——点动正转控制线路的安装 课题一点动正转控制线路 一、绘制、识读电气控制线路图的原则 生产机械电气控制线路常用电路图、接线图和布置图来表示1、 电路图——是根据生产机械运动形式对电气控制系统的要求， 采用国家统一规定的电气图形符号和文字符号， 按照电气设备和电器的工作顺序， 详细表示电路、设备或成套装置的全部基本组成和连接关系， 而不考虑其实际位置的一种简图。 电路图的作用：充分表达电气设备和电器的用途作用和工作原理， 是电气线路安装、调试和维修的理论依据。 二、绘制、识读电路图应遵循的原则： ⑴电路图一般分：电源电路、主电路和辅助电路三部分绘制。 ①电源电路：画成水平线，电源开关要水平画出。 三相交流电源相序L1、 L2 、L3 自上而下依次画出， 中线 N 和保护地线PE 依次画在相线之下。 直流电源的“＋”端画在上边，“－”端在下边画出。 ②主电路：是指受电的动力装置及控制、保护电器的支路等， 它由主熔断器、接触器的主触头、热继电器的热元件以及电动机组成。 主电路图要画在电路图的左侧并垂直电源电路。 主电路通过的电流是电动机的工作电流，电流较大。 ③辅助电路：控制电路——控制主电路工作状态。 指示电路——显示主电路工作状态。 照明电路——提供机床设备局部照明。 电流较小，一般不超过5A 。 组成：主令电器的触头、接触器线圈及辅助触头、继电器线圈及触头、指示灯和照明灯。 画法：辅助电路要跨接在两相电源线之间，按照控制电路、指示电路和照明电路的顺序，
按钮联锁正反转控制线路 图2—12 按钮联锁正反转控制电路图 图2-12 按钮联锁正反转控制电路图接触器联锁正反转控制线路
双重联锁正反转控制线路 元件安装图
元件明细表 1、线路的运用场合： 正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；电梯、起重机的上升与下降控制等场所。 2、控制原理分析 （1）、控制功能分析：A、怎样才能实现正反转控制？ B、为什么要实现联锁？ 这两个问题是本控制线路的核心所在，务必要透彻地理解，否则只会接线安装，那只是知其然而不知其所以然。另外，问题的提出，一方面让学生学会去思考，另一方面也培养学生发现问题、分析问题的能力。教学中，计划先让学生温书预习（5分钟）、寻找答案，再集中讲解。先提问抽查，让学生能各抒己见、充分发挥，最后再总结归纳，解答所提出的问题，进一步统一全班思路。答案如下： A、电机要实现正反转控制：将其电源的相序中任意两相对调即可（简称换相），通常是V相不变，将U相与W 相对调。 B、由于将两相相序对调，故须确保2个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。为安全起见，常采用按钮联锁和接触器联锁的双重联锁正反转控制线路（如原理图所示）
（2）、工作原理分析 C、停止控制： 按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转 （3）双重联锁正反转控制线路的优点： 接触器联锁正反转控制线路虽工作安全可靠但操作不方便；而按钮联锁正反转控制线路虽操作方便但容易产生电源两相短路故障。双重联锁正反 转控制线路则兼有两种联锁控制线路的优点，操作方便，工作安全可靠。 3、怎样正确使用控制按钮？ 控制按钮按用途和触头的结构不同分停止（常闭按钮）、起动按钮（常开按钮）和复合按钮（常开和常闭组合按钮）。按钮的颜色有红、绿、黑等，一般红色表示“停止”，绿色表示“起动”。接线时红色按钮作停止用，绿色或黑色表示起动或通电。 三、注意事项
双重联锁（按钮、接触器）正反转控制电路原理图 电机双重联锁正反转控制 一、线路的运用场合Array正反转控制运用生产机械要求运动部件 能向正反两个方向运动的场合。如机床工作 台电机的前进及后退控制；万能铣床主轴的 正反转控制；圈板机的辊子的正反转；电梯、 起重机的上升及下降控制等场所。 二、控制原理分析 （1）、控制功能分析： 怎样才能实现正反转控制？为什么要 实现联锁？ 电机要实现正反转控制：将其电源的相 序中任意两相对调即可（简称换相），通常是 V相不变，将U相及W相对调，为了保证两 个接触器动作时能够可靠调换电动机的相 序，接线时应使接触器的上口接线保持一致， 在接触器的下口调相。。由于将两相相序对 调，故须确保2个KM线圈不能同时得电， 否则会发生严重的相间短路故障，因此必须 采取联锁。为安全起见，常采用按钮联锁（机 械）和接触器联锁（电气）的双重联锁正反 转控制线路（如原理图所示）；使用了（机械） 按钮联锁，即使同时按下正反转按钮，调相 用的两接触器也不可能同时得电，机械上避 1 / 111 / 11
2 / 112 / 11 免了相间短路。另外，由于应用的（电气）接触器间的联锁，所以只要其中一个接触器得电，其长闭触点（串接在对方线圈的控制线路中）就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护的电机，同时也避免在调相时相间短路造成事故，烧坏接触器。 （2）、工作原理分析： A 、正转控制： 按下 SB1常闭触头先断开（对KM2实现联锁） SB1常开触头闭合 KM1线圈得电 KM1电机M 启动连续正转工作 KM1KM1联锁触头断开（对KM2实现联锁） B 、反转控制： M 失电，停止正转 SB2 按下 线圈得电 SB2 KM2 电机M 启动连续反转工作 KM2主触头闭合KM2联锁触头断开（对KM1实现联锁） C 、停止控制： 按下SB3，整个控制电路失电，接触器各触头复位，电机M 失电停转；

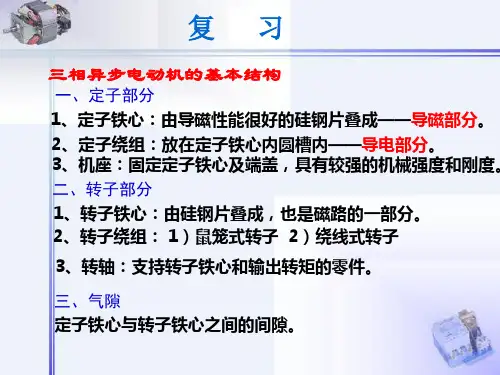

《点动正转控制电路》 一、教材分析 （一）地位和作用 本节内容选自科学出版社出版的《电机与电力拖动》项目五中任务二的第一个知识点：点动正转控制电路。本章节是在学生掌握了常用低压电器，了解了电动机基本控制电路的安装步骤的基础上接触的第一个完整的电路图，起到了承上启下的作用，学好本项目，为以后分析安装复杂电路进行了铺垫，在正本书中有着重要的地位。（二）教学目标 1、知识目标 （1）学会绘制、识读电气控制电路的电路图、接线图和布置图。（2）熟悉三项异步电动机的结构和铭牌数据。 （3）掌握点动正转控制电路的工作原理。 2、技能目标 熟悉电动机控制线路的一般安装步骤，学会安装点动正转控制电路。 3、情感目标 在学习过程中,培养学生学会合作,形成竞争意识,养成严谨求实的科学态度. （二）教学重难点 1、教学重点 学会绘制、识读电气控制线路的电路图、布置图和接线图。 2、教学难点 熟悉电动机控制电路的一般安装步骤，学会安装点动正转控制电路。 二、教法与学法 1、学情分析 我们面对的是中职学校的学生,这些学生普遍存在着学习基础较差、抽象思维薄弱、有厌学情绪，学习主动性不高的情况，但同时他
们对实验,自己动手操作,日常生活中发生的事例比较感兴趣。 2、教学方法 多媒体教学法、项目教学法 3、教学设计 结合学生的学习能力和基础，我将点动安排三课时来完成，第一课时讲解点动的基本内容，通过复习低压电器和电动机基本控制电路的安装步骤引起学生的注意，在通过例题的演示，讲解点动控制的原理，让学生自主讨论，在综合学生的讨论结果引导出最适合的接线方案。在后两个课时中通过练习进一步让学生理解、掌握实训步骤和接线要求。同时老师巡回指导，结合实际指导学生。 4、教学策略: 本课以老师讲解为主，学生分组讨论、主动思考为辅，教师启发引导为辅来组织课堂教学，在讲解中分成图形分析，工艺分析和实际操作三个部分完成,将学生分成小组讨论, 由学生自主讨论接线的方法,同学自主设计方案,选择布线走向,讨论出最佳接线方式和方法，充分体现师生互动的教学模式，增强师生间的交流，充分调动学生的学习积极性和主观能动性，突出学生的主体地位。 三、教学过程
三相异步电机启动常见方法 1、定时自动循环控制电路 说明：（技师一） 1、题图中的三相异步电动机容量为1.5KW，要求电路能定时自动循环正反转控 制；正转维持时间为20秒钟，反转维持时间为40秒钟。 2、按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。 3、简述电路工作原理。 注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。 定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器KA吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。因此时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。与按钮SB2
串联的KT1、KT2断电延时闭合的动断触点是保证在电动机自动循环结束后，才能再次起动控制电路。热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断开，保护了电动机。 2、顺序控制电路（范例） 顺序控制电路（范例）工作原理：图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。按下起动按钮SB2，KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。 图B：控制电路由KM1线圈电路和KM2线圈电路单独构成。KM1的动合触点作为一控制条件，串接在KM2线圈电路中，只有KM1线圈得电吸合，其辅组助动合触点闭合，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。
电机正反转控制电路及 实际接线图 Revised as of 23 November 2020
三相异步电动机正反转控制电路图原理及plc接线与编程 在图1是三相异步正反转控制的电路和控制，图2与3是功能与它相同的控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的. 在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。按下正转启动按钮SB2，X0变ON，其常开触点接通，Y0的线圈“得电”并自保。使KM1的线圈通电，开始正转运行。按下停止按钮SB1，X2变ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。
在梯形图中，将Y0与Y1的常闭触电分别与对方的线圈串联，可以保证他们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮互锁”，即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联，将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联。设Y0为ON，电动机正转，这是如果想改为反转运行，可以不安停止按钮SB1，直接安反转启动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的敞开触点接通，使Y1的线圈“得电”，点击正转变为反转。 在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。由于切换过程中电感的延时作用，可能会出现一个触点还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。
可以用正反转切换时的延时来解决这一问题，但是这一方案会增大编程的工作量，也不能解决不述的接触触点故障引起的短路事故。如果因主电路电流过大或者接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其线圈断电后主触点仍然是接通的，这时如果另一个接触器的线圈通电，仍将造成三相短路事故。为了防止出现这种情况，应在PLC外部设置KM1和KM2的辅助常闭触点组成的硬件互锁电路（见图2），假设KM1的主触点被电弧熔焊，这时它与KM2线圈串联的辅助常闭触点处于断开状态，因此KM2的线圈不可能得电。 图1中的FR是作过载保护用的热继电器，异步电动机长期严重过载时，经过一定延时，热继电器的常开触点断开，常开触点闭合。其常闭触点与接触器的线圈串联，过载时接触其线圈断电，电机停止运行，起到保护作用。 有的热继电器需要手动复位，即热继电器动作后要按一下它自带的复位按钮，其触点才会恢复原状，及常开触点断开，常闭触点闭合。这种热继电器的常闭触点可以像图2那样接在PLC的输出回路,仍然与接触器的线圈串联，这反而可以节约PLC的一个输入点。 有的热继电器有复位功能，即热继电器动作后电机停止转，串接在主回路中的热继电器的原件冷却，热继电器的触点恢复原状。如果这种热断电器的常闭触点仍然接在PLC 的输出回路，电机停止转动后果一段时间会因热继电器的触点恢复原状而自动重新运转，可能会造成设备和人身事故。因此有自动复位功能的热继电器的常闭触点不能接在PLC的输出回路，必须将它的触点接在PLC的输入端（可接常开触点或常闭触点），用梯形图来实现点击的过载保护。如果用式电机过载保护来代替热继电器，也应注意它的复位. 电动机正反转实物接线图
常见电动机控制电路图
电机启动常见方法 1、定时自动循环控制电路 说明：（技师一） 1、题图中的三相异步电动机容量为1.5KW，要求电路能定时自动循环正反转 控制；正转维持时间为20秒钟，反转维持时间为40秒钟。 2、按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。 3、简述电路工作原理。 注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。 定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器KA吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。因此时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。 2
与按钮SB2串联的KT1、KT2断电延时闭合的动断触点是保证在电动机自动循环结束后，才能再次起动控制电路。热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断开，保护了电动机。 2、顺序控制电路（范例） 顺序控制电路（范例）工作原理：图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。按下起动按钮SB2，KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。 图B：控制电路由KM1线圈电路和KM2线圈电路单独构成。KM1的动合触点作为一控制条件，串接在KM2线圈电路中，只有KM1线圈得电吸合，其辅组助动合触点闭合，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。 3
三相异步电动机正反转控制电路图原理及plc接线与编程在图1是三相异步电动机正反转控制的电路和继电器控制电路图，图2与3是功能与它相同的PLC控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的交流接触器. 在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。按下正转启动按钮SB2，X0变ON，其常开触点接通，Y0的线圈“得电”并自保。使KM1的线圈通电，电机开始正转运行。按下停止按钮SB1，X2变ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。 在梯形图中，将Y0与Y1的常闭触电分别与对方的线圈串联，可以保证他们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮互锁”，即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联，将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联。设Y0为ON，电动机正转，这是如果想改为反转运行，可
以不安停止按钮SB1，直接安反转启动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的敞开触点接通，使Y1的线圈“得电”，点击正转变为反转。 在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。由于切换过程中电感的延时作用，可能会出现一个触点还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。 可以用正反转切换时的延时来解决这一问题，但是这一方案会增大编程的工作量，也不能解决不述的接触触点故障引起的电源短路事故。如果因主电路电流过大或者接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其线圈断电后主触点仍然是接通的，这时如果另一个接触器的线圈通电，仍将造成三相电源短路事故。为了防止出现这种情况，应在PLC外部设置KM1和KM2的辅助常闭触点组成的硬件互锁电路（见图2），假设KM1的主触点被电弧熔焊，这时它与KM2线圈串联的辅助常闭触点处于断开状态，因此KM2的线圈不可能得电。 图1中的FR是作过载保护用的热继电器，异步电动机长期严重过载时，经过一定延时，热继电器的常开触点断开，常开触点闭合。其常闭触点与接触器的线圈串联，过载时接触其线圈断电，电机停止运行，起到保护作用。 有的热继电器需要手动复位，即热继电器动作后要按一下它自带的复位按钮，其触点才会恢复原状，及常开触点断开，常闭触点闭合。这种热继电器的常闭触点可以像图2那样接在PLC的输出回路,仍然与接触器的线圈串联，这反而可以节约PLC的一个输入点。 有的热继电器有自动复位功能，即热继电器动作后电机停止转，串接在主回路中的热继电器的原件冷却，热继电器的触点自动恢复原状。如果这种热断电器的常闭触点仍然接在PLC的输出回路，电机停止转动后果一段时间会因热继电器的触点恢复原状而自动重新运转，可能会造成设备和人身事故。因此有自动复位功能的热继电器的常闭触点不能接在PLC的输出回路，必须将它的触点接在PLC的输入端（可接常开触点或常闭触点），用梯形图来实现点击的过载保护。如果用电子式电机过载保护来代替热继电器，也应注意它的复位. 电动机正反转实物接线图
课程电力拖动控制线路授课教师审批签字 课题三相笼型异步电动机点动正转控制线路 课时分配理论2节实操4节授课日期 授课班级 教学目标认知目标：让学生熟悉绘制、识读电路图、布置图和接线图的原则，为以后学习做准备。 能力目标：学会安装和检修三相异步电动机点动正转控制线路。 情感目标：养成在日常生活观察事物的习惯，为今后的专业学习打下坚实基础。 课前准备工具：电工工具1套、万用表 材料：交流接触器1个、按钮1个、熔断器5个、组合开关1个、端子排1个。设备：电力拖动控制板、操作台。 重点难点重点：按要求正确安装及检修三相异步电动机点动正转控制线路。难点：如何引导学生解读原理图。 教学方法1.直观演示法：利用多媒体教学手段进行直观演示，激发学生的学习兴趣，活 跃课堂气氛，促进学生对知识的掌握。 2.活动探究法：引导学生通过创设情景等活动形式获取知识，以学生为主体， 使学生的独立探索性得到了充分的发挥，培养学生的自觉能力、思维能力、活动组织能力。 3.集体讨论法：针对学生提出的问题，组织学生进行集体和分组讨论，促使学 生在学习中解决问题，培养学生的团结协作的能力。 课后反思
教学内容、方法和过程本次课的时间安排： 安全教育5分钟 复习提问10 分钟 新课导入 5 分钟 手动正转控制线路15分钟 点动正转控制线路20分钟 布置元器件并画出接线图20分钟 实际训练160分钟 课堂小结3分钟 作业布置2分钟 【安全教育】 1、一律身穿成套工作服进入实训中心。 2、在进行实习操作时禁止进入与该模块无关的场所。 3、实习时要集中精神，不准说嘻笑、打闹 4、严禁任何学生私自启动或分断电源。 5、实习场所、工作台、教室、通道应始终保持整洁，做到文明实习。【复习提问】 1、常用低压电器的符号、用途？ 2、熔断器和热继电器在电路中所起的作用？ 【新课导入】 在生产实践中，由于各种生产机械的工作性质和加工工艺的不同，使得他们对电动机的控制要求不同，需要的电器类型和数量不同，构成的控制线路也就不同，有的比较简单，有的则相当复杂。但任何复杂的控制线路也是由一些基本控制线路有机地组合起来的。今天我们所要学的是最简单的控制线路----三相异步电动机点动正转控制线路授课时间安排 安全教育（5分钟） 采用师生问答的方式进行复习提问（5分钟） 新课导入（5分钟）
三相异步电动机的控制 1．直接启动控制电路 直接启动即启动时把电动机直接接入电网，加上额定电压，一般来说， 电动机的容量不大于直接供电变压器容量的20％~30％时，都可以直接启 动。 1）．点动控制 合上开关QF ，三相电源被引入控 制电路，但电动机还不能起动。按下按钮SF ，接触器KM 线圈通电，衔铁吸合，常开主触点接通，电动机定子接入 三相电源起动运转。松开按钮SF ， 图5-13 点动控制 接触器KM 线圈断电，衔铁松开，常开主触点断开，电动机因断电而停转。 2).直接起动控制 （1）起动过程。按下起动按钮SF ，接触器KM 线圈通电，与SF 并联的KM 的辅助常开触点闭合，以保 证松开按钮SF 后KM 线圈持续通电，串联在电动机回路中的KM 的主触点持续闭合，电动机连续运转，从而实现连续运转控制。 （2）停止过程。按下停止按钮SS ，接触器KM 线圈断电，与SF 并联的KM 的辅助常开触点断开，以保 证松开按钮SS 后KM 线圈持续失电，串联在电动机回路中的KM 的主触点持续断开，电动机停转。 与SF 并联的KM 的辅助常开触点的这种作用称为自锁。 图示控制电路还可实现短路保护、过载保护和零压 保护。 图5-14直接起动控制 ? 起短路保护的是串接在主电路中的熔断器FU 。一旦电路发生短路故障，熔体立即熔断，电动机立即停转。 ? 起过载保护的是热继电器KH 。当过载时，热继电器的发热元件发热，将其常闭触点断开，使接触器KM 线圈断电，串联在电动机回路中的KM 的主触点断开，电动机停转。同时KM 辅助触点也断开，解除自锁。故障排除后若要重新起动，需按下KH 的复位按钮，使KH 的常闭触点复位（闭合）即可。 ? 起零压（或欠压）保护的是接触器KM 本身。当电源暂时断电或电压严重下降时，接触器KM 线圈的电磁吸力不足，衔铁自行释放，使主、辅触点自行复位，切断电源，电动机停转，同时解除自锁。
电机正反转联动控制电路图
