关于火灾自动报警系统图

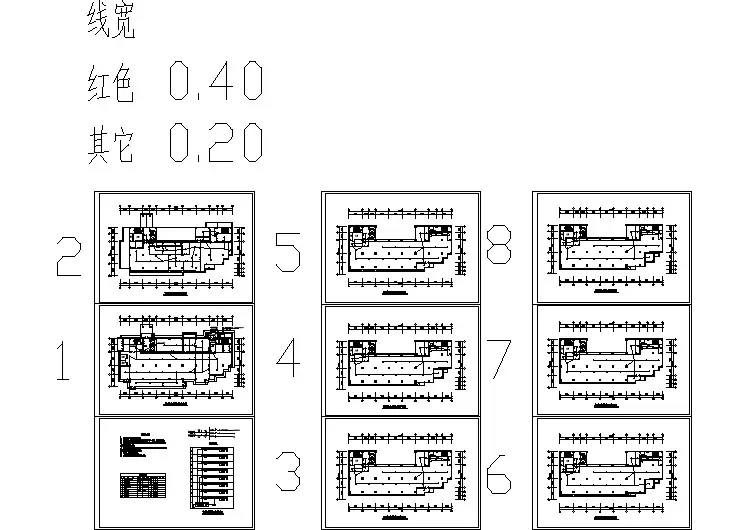

搞消防设计、施工多年，收集了一些火灾自动报警系统图。
曾经分别上传过10套很有代表性的火灾自动报警系统图，应朋友的要求，现在集中上传于此，希望大家喜欢。
其中1、4、5、系我亲自设计，3我进行优化设计并参加施工工作，2、5、7我曾经进行优化设计，其余曾作技术支持，基本情况如下：
1. 本工程用海湾产品组成火灾自动报警系统，用于半地下停车库和地面4层的商业用途，人员密集型场所，按2级保护对象设计。
2. 本工程用新普利斯产品组成火灾自动报警系统，用于机要部门的设备保护，按1级保护对象设计。其最大特点就是设置23个单元共用300多瓶气体，组成烟络尽灭火系统，对机要部门的设备进行保护，又不会伤及工作人员。
3. 本工程用西伯乐斯产品组成火灾自动报警系统，用36组红外对射探测高大空间的早期火灾，用烟温复合探测器探测电缆隧道的早期火灾，这是本工程的最大特点。
4. 本工程系住宅小区，二期4栋12梯，最低9层，最高18层，分两批建设，按2级保护对象参考松下产品进行火灾自动报警系统的设计。
5. 本工程用精灵产品组成火灾自动报警系统，用于金融系统的火灾探测防护。
6. 本工程用江森产品组成火灾自动报警系统，用于商务贸易系统。
7. 本工程用赋安产品组成火灾自动报警系统，用于医疗系统的门诊大楼。按1级保护对象设计，其最大特点就是实用性。
8. 本工程用利达产品组成火灾自动报警系统，用于商住小区。
9. 工程用汉维产品组成火灾自动报警系统，用于商业系统。
10. 工程用松江产品组成火灾自动报警系统，用于电子厂。其中10-2部分系统二期工程，我做了技术支持，重新绘制的竣工图。
目录 1 引言.............................................. 错误!未定义书签。 2 工程概况.......................................... 错误!未定义书签。3火灾自动报警系统设计.............................. 错误!未定义书签。 火灾自动报警系统保护对象分级.................... 错误!未定义书签。 火灾自动报警系统形式的确定...................... 错误!未定义书签。 探测区域和报警区域划分.......................... 错误!未定义书签。 确定火灾探测器的种类、设置部位和数量............ 错误!未定义书签。 火灾探测器种类的选择......................... 错误!未定义书签。 火灾探测器的设置............................. 错误!未定义书签。 手动火灾报警按钮的设置.......................... 错误!未定义书签。 火灾报警控制器和监控系统的选择和系统布线以及工程应用错误!未定义书签。 消防联动控制设计................................ 错误!未定义书签。 火灾应急广播或火灾警报装置设置.................. 错误!未定义书签。4设计体会.......................................... 错误!未定义书签。参考资料............................................ 错误!未定义书签。
1火灾自动报警系统的组成？ 答案：火灾自动报警系统是由触发器件、火灾报警装置、火灾警报装置以及具有其它辅助功能的装置组成的火灾报警系统。它能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。 2火灾自动报警系统的基本形式？ 答案：根据现行国家标准《火灾自动报警系统设计规范》规定，火灾自动报系统的基本形式有三种，即：区域报警系统、集中报警系统和控制中心报警系统。 3什么是火灾报警装置和火灾警报装置？ 答案：①在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其它辅助功能的控制指示设备称为火灾报警装置。 ②在火灾自动报警系统中，用以发出区别于环境声、光的火灾警报信号的装置称为火灾警报装置。它以声、光音响方式向报警区域发出火灾警报信号，以警示人们采取安全疏散、灭火救灾措施。4火灾自动报警设备一般常见故障有哪些？ 答案： (1)主电源故障。 (2)备用电源故障。 (3)探测回路故障。
(4)误报火警。 5消防监控员定期检查主要工作有哪些？ 答案： ①每日查报警控制器的功能，并填写系统运行和控制器日检登记表。 ②每季度应检测和试验报警系统的下列功能，并填写季检表。 ③每年对火灾自动报警系统的功能，应作下列检查和试验，并填写年检表。 ④探测器投入运行二年后，应每隔三年全部清洗一遍，并作响应阈值及其它必要的功能试验，合格的方可继续使用，不合格的严禁重新安装使用。 6消防系统的分类？ 答案： ①水消防系统 ②气体消防系统 ③泡沫灭火系统 7火灾自动报警系统的误报的种类？ 答案： 误报分为危险性误报和安全性误报两种，所谓危险性误报是指火灾发生时生产大量的烟、温而不能使系统发生报警信号者，又称不报。所谓安全性误报是指无火灾的情况下报警，又称虚报。 8火灾自动报警系统减少误报的方法？ 答案：
火灾自动报警系统案 ●本系统采用控制中心型智能消防报警系统，具有火灾报警、联动控制等功能。系统包括以下容： 手动报警按钮、感烟探测器、感温探测器、警铃和水流指示器等报警装置，系统同时监视消火 栓按钮、报警阀、压力开关、水流指示器及信号阀等的动作信号。 ●为了便于控制和管理，所有消防信号将显示于总控制屏上，以便一旦发生火灾时，可迅速报告 消防局。 ●消防总控制室有以下设备：消防系统主机（工作站）、火灾视屏显示屏（LED）、火灾自动报警系 统总控制屏、消防联动控制盘、消防专用主机、应急电源配电盘和UPS电源、消防系统运行记 录打印机等。消防控制室可监听所有消防电源设备的状态。另外，消防总控制室设置一部直拨 消防单位的外线，并同时提供与消防插匹配的手提。 （1）火灾报警系统保护目标 ●快速火灾探测 ●准确定位火灾地点 ●及时发出火灾报警信号 ●警示相关人员以实现： ●快速疏散建筑物人群 ●通知相关部门采取救援措施 ●指示相关消防设备动作以实现： ●自动启动消防泵、喷淋泵等水系统灭火设备 ●联动火灾隔断手段如关闭防火卷帘门和防火阀等 ●开启排烟风机、正压风机等防排烟设备 ●开启应急广播、应急照明和疏散指示系统 （2）系统设计原则 ●系统应符合中国有关法律法规，符合消防管理条例和标准。 ●遵照安全第一、预防为主的原则，火灾自动报警系统应格保证设备可靠性和系统可靠性，避免 误报。 ●系统应具有先进性和适用性：系统的技术性能和质量指标均达到国际先进水平，且在安装调试、 软件编程和操作使用各面均简便易行，并适合建筑特点，达到最佳的性能价格比。 ●在系统设计时应明确与建筑设备监控系统、安防系统之间的接口界面，且系统的各项技术规均 符合相应要求。 ●在设计火灾自动报警系统时应预留该系统与综合信息共享管理系统之间信息数据交换接口，系 统的各项技术规均符合相应要求。 ●在系统设计时应尽量优化设备配置，考虑了整个建筑全系统的统筹配置，避免设备的重复购置 和管线的混乱局面。 在系统设计时应保留足够的冗余度：探测点与控制点的容量上及回路卡的设置上均应保留不少于20％的扩展余地。报警系统施工主要程序：
Through the reasonable organization of the production process, effective use of production resources to carry out production activities, to achieve the desired goal. 火灾自动报警系统的管理 使用正式版
火灾自动报警系统的管理使用正式版 下载提示：此安全管理资料适用于生产计划、生产组织以及生产控制环境中，通过合理组织生产过程，有效利用生产资源，经济合理地进行生产活动，以达到预期的生产目标和实现管理工作结果的把控。文档可以直接使用，也可根据实际需要修订后使用。 火灾自动报警系统是由触发装置、火灾报警装置、火灾警报装置以及具有其它辅助功能装置组成的，它具有能在火灾初期，将燃烧产生的烟雾、热量、火焰等物理量，通过火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位、时间等，使人们能够及时发规火灾，并及时采取有效措施，扑灭初期火灾，最大限度的减少因火灾造成的生命和财产的损失，是人们同火灾做斗争的有力工具。有关资料统计表明：凡是安装了火灾自动报警系统的场所，发生了火灾一股
地说都能及早报警，不会酿成重大火灾。在我们交通港航系统许多重要的办公楼、仓库、变电站、控制中心，500总吨以上的各种船舶都根据国家标准《高层民用建筑设计防火规范》、《建筑设计肪火规范》以及国际海事组织《SOLAS公约》等有关条文安装了火灾自动报警系统，在消防安全保卫工作中发挥了重要作用。但是，我们也应该认识到，由于在我国火灾自动报警系统的研究、使用起步较晚，特别是船舶上安装使用的火灾自动报警系统生产国较多，而各国的规范要求不同，再加上其它原因，我们在防火监督检查时，发现了许多问题，其主要问题是： 一、火灾自动报警系统的操作人员因
第一章火灾自动报警系统 说明 典型火灾探测器的安装说明： 1.探测器至墙壁、梁边的水平距离不应小于0.5m。 2.探测器周围0.5m内不应有遮挡物。 3.探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离不应小于0.5m。 4.在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距，不应超过10m；感烟探测器的安装间距，不应超过15m。探测器距端墙的距离，不应大于安装间距的一半。 5.探测器宜水平安装，当必须倾斜安装时，倾斜角度不应大于45°。 6.探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。当采用焊接时，不得使用带腐蚀性的助焊剂。 7.探测器的“+”线应为红色，“-”应为蓝色，其余线应根据不同用途采用其他颜色区分。但同一工程中相同用途的导线颜色应一致。 8.探测器底座的外接导线，应留有不小于15em的余量，入端处应有明显标志。 9.探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。 10.探测器的确认灯，应面向便于人员观察的主要入口方向。 11.探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。
安 装 说 明 探测器可采用专用接线盒，亦可采用标准接线盒安装必要时加调整板调整安装孔距。
安装说明 1.布线要求 （1）信号线Z l、Z2可选用截面≥1.0mm2的RVS型双绞铜芯线，DC24V电源线D1、D2应选用截面积≥2.5mm2的BV线。 （2）本探测报警器背面有两个挂孔，可直接装在墙面的安装钉上。探测报警器须安装在使用燃气没备的房间中，安装位置应选择易发生可燃气体泄漏的位置，并尽可能面向气体扩散的方向。探测报警器的安装高度根据介质（密度大小）的不同来确定，对于轻于空气的气体（城市人工煤气、天然气），可安装在距房顶110mm的墙壁上，比空气重的气体（如液化石油气），安装高度为距地面l00mm。探测报警器安装位置与燃气没备的水平距离应在4m以内。 2.线型火灾探测器和可燃气体探测器与有特殊安装要求的探测器，应符合现行有关国家标准的规定。 Z1、Z2:与火灾报警控制器无极性信号两总线连接的端子； K l、K2：AC220V、5A常开输出控制触点端子； V1、V2：有源DC5V脉冲输出控制触点端子； A1（D1 ）、A2（D2）：电源端子，联网使用接DC24V电源，独立使用接AC220V。
《火灾自动报警系统设计规范》GB 50116-98 1总则 1为了合理设计火灾自动报警系统，防止和减少火灾危害，保护人身和财产安全，制定本规范。 2本规范适用于工业与民用建筑内设置的火灾自动报警系统，不适用于生产和贮存火药、炸药、弹药、火工品等场所设置的火灾自动报警系统。 3火灾自动报警系统的设计，必须遵循国家有关方针、政策，针对保护对象的特点，做到安全适用、技术先进、经济合理。 4火灾自动报警系统的设计，除执行本规范外，尚应符合现行的有关强制性国家标准、规范的规定。 2术语 1报警区域AlarmZone将火灾自动报警系统的警戒范围按防火分区或楼层划分的单元。 2探测区域DetectionZone将报警区域按探测火灾的部位划分的单元。 3保护面积MonitoringArea一只火灾探测器能有效探测的面积。 4安装间距Spacing两个相邻火灾探测器中心之间的水平距离。 5保护半径MonitoringRadius一只火灾探测器能有效探测的单向最大水平距离。 6区域报警系统LocalAlarmSystem由区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器和火灾探测器等组成，功能简单的火灾自动报警系统。 7集中报警系统RemoteAlarmSystem由集中火灾报警控制器、区域火灾报警控制器和火灾探测器组成，或由火灾报警控制器、区域显示器和火灾探测器等组成，功能较复杂的火灾自动报警系统。 8控制中心报警系统ControlCenterAlarmSystem由消防控制室的消防控制设备、集中火灾报警控制制器、区域火灾报警控制器和火灾探测器等组成，或由消防控制室的消防控制设备、火灾报警控制器、区域显示器和火灾探测器等组成，功能复杂的火灾自动报警系统。 3系统保护对象分级及火灾探测器设置部位 3.1系统保护对象分级 3.1.1火灾自动报警系统的保护对象应根据其使用性质、火灾危险性、疏散和扑救难度等分为特级、一级和二级，并宜符合表3.1.1的规定。 注：①一类建筑、二类建筑的划分，应符合现行国家标准《高层民用建筑设计防火规范》GB50045的规定；工业厂房、仓库的火灾危险性分类，应符合现行国家标准《建筑设计防火规范》GBJ16的规定。 ②本表未列出的建筑的等级可按同类建筑的类比原则确定。 3.2火灾探测器设置部位 3.2.1火灾探测器的设置部位应与保护对象的等级相适应。 3.2.2火灾探测器的设置应符合国家现行有关标准、规范的规定，具体部位可按本规范建议性附录D采用。 4报警区域和探测区域的划分 4.1报警区域的划分 4.1.1报警区域应根据防火分区或楼层划分。一个报警区域宜由一个或同层相邻几个防火分区组成。 4.2探测区域的划分 4.2.1探测区域的划分应符合下列规定： 4.2.1.1探测区域应按独立房(套)间划分。一个探测区域的面积不宜超过500㎡；从主要
火灾自动报警系统的调试及逻辑关系 火灾自动报警系统及联动系统的调试分为两部分内容：1.自动报警系统自身器件的连接、登录、联动关系的编制及输入；2.模拟火灾信号检查各系统是否按照编制的逻辑关系执行。 (1)首先要完成火灾自动报警系统中的探测器、手动报警按钮、消火栓手动报警按钮、输入模块、输出模块、复示器、区域机等设施的连接。在安装过程中应完成以下工作： ①完善竣工图纸，将施工过程中发生的所有涉及到的有关位置的更改、数量的增减等内容设计变更标注在竣工图上，以便下一步工作时不发生遗漏。 ②将系统内的编址器件按照设备要求进行编址工作，将地址号标注在图纸附近，以便安装时按照已定下的编址进行地址设定防止安装器件时发生地址错误，同时该地址号也为编制联动关系提供联动器件逻辑输入号。在设定地址号后根据设备情况要求（有的报警控制器能够显示报警点的中文名称）标定器件安装位置的名称，以便报警控制器能显示报警点的名称。 ③将上述工作完成后，应进行线路的绝缘电阻的测量，测量时应对线间、线地之间进行测量，保证线路之间及线路与地之间达到规范要求的绝缘程度，便系统开通时不会产生线路故障。探测、联动总线的绝缘电阻不小于20MΩ，供电线路绝缘电阻不小于0.5ＭΩ。有条件的可采用示波仪检测线路上的干扰情况是否影响该设备的运行。 ④连接好设备的工作接地和保护接地，提高设备运行时抗电源交流干扰，保证系统可靠工作，养活因交流干扰产生的误报。 ⑤连接好交流供电电源，测量电压范围不应超出220V+10%，-15%，接好备用蓄电池，做好开机调试的最后准备工作。 (2)按照设计位置安装系统器件，安装结束后开机登录器件，器件登录后观察系统运行善，排除故障，待系统正常稳定运行后输入联动逻辑关系。 (3)联动逻辑关系应按照国家有关消防规范要求进行编制现将在高层建筑中常用的联动关系原则提供如下： ①消火栓系统： 消火栓手动报警按钮动作→消防泵启动信号（或故障信号，指消防泵故障）反馈到消防控制室（在报警控制器或联动控制器显示）。 消防控制室手动启动消防泵→消防泵启动信号（或故障信号，指消防泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。 手动启动消防泵分为采用多线制直接启动消防泵和通过报警联动控制器手动启动消防泵输出模块（控制模块）两种方式，具体方式视设计而定。 ②自动喷水灭火系统： 自动喷水灭火系统的联动关系如下： 水流批示器动作信号"与"压力开关动作信号→启动喷淋泵。 水流指示器动作→向消防控制室反馈信号（报警联动控制器显示水流批示器动作信号）。 压力开关动作→向消防控制室反馈信号（报警联动控制器显示压力开关动作信号）。 喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。 消防控制室手动启动喷淋泵→喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。 手动启动喷淋泵分为采用多线制直接启动喷淋泵和通过报警联动控制器手动启动喷淋泵输出模块（控制模块）两种方式，具体方式视设计而定。 ③防排烟系统：
火灾自动报警系统的基本组成及工作原理1.火灾自动报警系统的基本组成 火灾自动报警系统的组成基本西施有多种多样,具体组成部分的名称也有所不同.但是无论怎么划分,火灾自动报警系统基本可概括为有触发器件,火灾报警装置,火灾警报装置和电源四部分组成,对于复杂系统还包括消防控制设备. 图所示.火灾自动报警系统的基本组成部分 (1)触发装置 (输入模块:把信号进行翻译) 在火灾自动报警系统中,自动或手动产生火灾报警信号的器件称为触发器件,主要包括火灾探测器和手动报警按钮.火灾探测器件是能对火灾参数(如烟,温,光,火焰辐射,气体浓度等)响应,并自动产生火灾报警信号的器件,按响应火灾参数的不同,火灾探测器可分成感烟火灾探测器,感温火灾探测器,感光火灾探测器,可燃气体探测器,复合火灾探测器五种基本类型.不同类型的火灾探测器适用于不同的火灾和场合.手动报警按钮是手动方式产生火灾报警信号的器件,也是火灾自动报警系统中不可缺少的组成部分
之一. 现代消防设备设施中的重要部件,如自动喷水灭火系统中的压力开关,水流指示器,供水阀门等其所处的状态直接反应出系统的当前状态,关系到灭火行动的成败.因此,很多工程实践中已将此类与火灾有关的信号通过转换设备传送至火灾报警控制器. (2)火灾报警装置 在火灾自动报警系统中,用以接收,显示和传递火灾报警信号,并能发出控制信号和具有其他辅助功能的控制指示设备称为火灾报警装置.火灾报警控制器就是其中最基本的一种.火灾报警控制器担负着为火灾探测器提供稳定的工作电源,监视探测器及系统自身的工作状态,接收,转换,处理火灾探测器输出的报警信号,进行声光报警,指示报警的具体部位及时间,同事执行相关的辅助控制等诸多任务,指示火灾报警系统中的核心组成部分. 在火灾报警装置中,还有一些如中继器,区域显示器,火灾显示盘等功能不完整的报警装置,它们可视为火灾报警控制器的演变或补充.它们在特定条件下应用,与火灾报警控制器同属于抱在报警装置. 火灾报警控制器的基本功能主要有:主电源,备用电源自动转换:备用电源充电,电源故障检测,电源工作状态指示,为探测器回路供电,控制器或系统故障声光报警,火灾声光报警,火灾报警记忆,时钟单元,火灾报警优先故障报警.声报警,音响消音及再次声响报警.
摘要 在仓库设置火灾自动报警及灭火系统，这样在火灾初期可得到报警信号并能采取措施，从而防止火灾蔓延将火灾损失降到最小。本文重点讲述了火灾自动报警控制系统的设计概况，系统的构成等方面做了介绍，根据控制要求，对控制系统的分析给出I/O列表、控制梯形图以及程序的调试，并给出了调试过程和控制系统逻辑控制部分的方法。 关键词：火灾PLC 自动报警灭火系统
Abstract In the warehouse set up automatic fire alarm and fire extinguishing system, which can receive the alarm signals and can take measures in the initial stage of a fire,in order to prevent the spread of fire the fire damage to minimun. This paper focuses on the design of fire automatic alarm control system,system structure are introduced,according to the control requirements,debugging and analysis of control systems to I/O list,control of ladder diagram and the program,and presents the debug method of logic control part of the process and control system.矚慫润厲钐瘗睞枥庑赖。 KEY WORD:The fire PLC Automatic fire alarm and fire fighting system
图解火灾自动报警系统 火灾自动报警系统五大组成部分： 一、触发装置 二、火灾报警装置 三、火灾警报装置 四、电源 五、其他辅助控制功能的联动装置 一、触发装置 触发装置：火灾探测器和手动报警按钮 1、火灾探测器 火灾探测器是火灾自动报警系统的重要组成部分，是整个系统性能好坏的关键。手动报警按钮是手动方式产生火灾报警信号的器件，也是火灾自动报警系统中不可缺少的组成部分之一。 感烟探测器： 感温探测器： 火焰探测器： 可燃气体探测器：
2、手动报警按钮 手动报警按钮是火灾报警系统中的一个设备类型，当人员发生火灾时在火灾探测器没有探测到火灾的时候人员手动按下手动报警按钮，报告火灾信号。正常情况下当手动报警按钮报警时，火灾发生的几率比火灾探测器要大的多，几乎没有误报的可能。因为手动报警按钮的报警出发条件是必须人工按下按钮启动。按下手动报警按钮的的时候过3-5秒钟手动报警按钮上的火警确认灯会点亮，这个状态灯表示火灾报警控制器已经收到火警信号，并且确认了现场位置。 二、火灾报警装置 火灾报警装置：火灾报警控制器和火灾显示盘 1、火灾报警控制器 在火灾自动报警系统中，火灾报警控制器用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其他辅助功能。它担负着为火灾探测器等外设提供稳定的工作电源，监视外设及系统自身的工作状态，接受、转换、处理火灾探测器输出的报警信号，进行声光报警，指示报警的具体部位及时间，同时执行相应的辅助控制等诸多任务，是火灾报警系统中的核心组成部分。 2、火灾显示盘 火灾显示盘（又称复示盘或楼层显示器）用于接收火灾报警控制器发出的信号，显示发出火警部位或区域，通常设置于经常有人员存在或活动而没有设置火灾报警控制器的现场区域。 三、火灾警报装置 火灾警报装置是在火灾自动报警系统中，用以发出区别于环境声、光的火灾警报信号的装置称为火灾警报装置。声光报警器就是一种最基本的火灾警报装置，它以声、光方式向报警区域发出火灾警报信号，以提醒人们展开安全疏散、灭火救灾等行动。
火灾自动报警系统的构成及工作原理 1系统构成 火灾自动报警控制系统一般采用总线制，二进制编码（也有三进制编码和十进制编码）方式进行信息传送，一个完整的火灾自动报警控制系统能够完成从火灾探测既早期火灾报警到自动灭火的一系列过程。现今的火灾自动报警控制系统主要组成如图一所示： 火灾报警控 制器（联动 型） Y W 控制模块楼显CRT 设备 图一 火灾报警控制器是火灾自动报警系统中能够为火灾探测器供电，接收处理及传递探测点的故障、火警信号并发出声、光报警信号，同时显示及记录火灾发生部位和时间的报警控制装置。是整个火灾自动报警控制系统的核心，其具有的基本功能主要有：
①能为火灾探测器和自身供电。 ②能接收来自火灾探测器的火灾报警信号，发出声、光报警信号。 ③能发出系统本身的故障信号和各种探测器的故障。 ④能检查火灾探测器的报警功能。 ⑤能准确提供火灾现场的位置和发生时间。 火灾报警控制器（联动型）一般采用全总线结构，每路总线由两根探测总线和两根控制电源线组成，可跨接各种探头和控制模块。火灾报警控制器根据相关标准可从不同角度进行以下分类： ⑴按用途可分为： ①区域火灾报警控制器：控制器直接连火灾探测点并处理报警信息。 ②集中火灾报警控制器：一般不与火灾探测器相连，而与区域火灾报警控制器相连，处理区域火灾报警控制器送来的报警信号，主要用于容量较大的火灾报警系统中。 ③通用火灾报警器：通过硬件或软件的配置，即可做区域机使用，直接连接火灾探测器，又可做集中机使用，连接区域报警控制器。 ⑵按信号处理方式可分为:
①有阀值开关量火灾报警控制器。其连接使用有阀值的开关量火灾探测器、处理的探测信号为阶跃开关量信号，火灾报警取决于火灾探测器。 ②无阀值模拟量火灾报警控制器。其连接使用无阀值模拟量火灾探测器，处理的探测信号为连续的模拟量信号，对火灾的判断和发送有控制器决定，具有一定的智能判断能力。 ③具有分布智能的高级火灾报警控制器。其所连接的探测器内置CPU芯片，可以完成一系列的智能算法，并把经过处理后的信号发送给报警控制器。 （3）按机械结构形式可分为： ①壁挂式火灾报警控制器 ②立柜式火灾报警控制器 ③琴台式火灾报警控制器 2：火灾发生过程的规律 要快速准确的实现火灾探测，必须对火灾燃烧过程的规律进行细致的研究。火灾本质上是一种特定的物质燃烧过程，它遵循物质燃烧的基本规律。燃烧过程是一种物质和能量转换的化学、物理过程，随着这个转换过程，会产生各种现象：如燃烧气体、烟雾、热和火焰等，它们分别具有以下特点。
第一章火灾自动报警系统 说明
典型火灾探测器的安装说明： 1.探测器至墙壁、梁边的水平距离不应小于0.5m。 2.探测器周围0.5m内不应有遮挡物。 3.探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离不应小于0.5m。 4.在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距，不应超过10m；感烟探测器的安装间距，不应超过15m。探测器距端墙的距离，不应大于安装间距的一半。 5.探测器宜水平安装，当必须倾斜安装时，倾斜角度不应大于45°。 6.探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。当采用焊接时，不得使用带腐蚀性的助焊剂。 7.探测器的“+”线应为红色，“-”应为蓝色，其余线应根据不同用途采用其他颜色区分。但同一工程中相同用途的导线颜色应一致。 8.探测器底座的外接导线，应留有不小于15em的余量，入端处应有明显标志。 9.探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。 10.探测器的确认灯，应面向便于人员观察的主要入口方向。 11.探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。
装 说 明 单面支架的电缆隧道、电缆地沟内缆式定温探测器的安装可参见本图。 线型火灾探测器和可燃气体探测器有特殊安装要求的 探测器，应符合现 行有关国家标准的 规定。 1.布线要求（1）信号线DC24V 电源线（2）本探测报警器背面有两个挂孔，可直接装在墙面的安装钉上。探测报警器须安装在使用燃气没备的房间中，安装位置应选择易 发生可燃气体泄漏的位置，并尽可能面向气体扩散的方向。探测报警
《火灾自动报警系统设计规范》GB50116-98 1 总则 1.0.1 为了合理设计火灾自动报警系统，防止和减少火灾危害，保护人身和财产安全，制定本规范。 1.0.2 本规范适用于工业与民用建筑内设置的火灾自动报警系统，不适用于生产和贮存火药、炸药、弹药、火工品等场所设置的火灾自动报警系统。 1.0.3 火灾自动报警系统的设计，必须遵循国家有关方针、政策，针对保护对象的特点，做到安全适用、技术先进、经济合理。 1.0.4 火灾自动报警系统的设计，除执行本规范外，尚应符合现行的有关强制性国家标准、规范的规定。 2 术语 2.0.1 报警区域Alarm Zone 将火灾自动报警系统的警戒范围按防火分区或楼层划分的单元。 2.0.2 探测区域Detection Zone 将报警区域按探测火灾的部位划分的单元。 2.0.3 保护面积Monitoring Area 一只火灾探测器能有效探测的面积 2.0.4 安装间距Spacing 两个相邻火灾探测器中心之间的水平距离。 2.0.5 保护半径Monitoring Radius 一只火灾探测器能有效探测的单向最大水平距离。 2.0.6 区域报警系统Local Alarm System 由区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器和火灾探测器等组成，功能简单的火灾自动报警系统。 2.0.7 集中报警系统Remote Alarm System 由集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器、区域显示器和火灾探测器等组成，功能较复杂的火灾自动报警系统。
2.0.8 控制中心报警系统Control Center Alarm System 由消防控制室的消防控制设备、集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成，或由消防控制室的消防控制设备、火灾报警控制器、区域显示器和火灾探测器等组成，功能复杂的火灾自动报警系统。 3 系统保护对象分级及火灾探测器设置部位 3.1系统保护对象分级 3.1.1 火灾自动报警系统的保护对象应根据其使用性质、火灾危险性、疏散和扑救难度等分为特级、一级和二级，并宜符合表3.1.1的规定。 注1：一类建筑、二类建筑的划分，应符合现行国家标准《高层民用建筑设计防火规范》GB 50045的规定；工业厂房、仓库的火灾危险性分类，应符合现行国家标准《建筑设计防火规范》GBJ16的规定。 注2：本表未列出的建筑的等级可按同类建筑的类比原则确定。 3.2 火灾探测器设置部位 3.2.1 火灾探测器的设置部位应与保护对象的等级相适应。 3.2.2 火灾探测器的设置，应符合国家现行有关标准、规范的规定，具体部位可按本规范建议性附录D采用。 4 报警区域和探测区域的划分 4.1 报警区域的划分 4.1.1 报警区域应根据防火分区或楼层划分。一个报警区域宜由一个或同层相邻几个防火分区组成。 4.2 探测区域的划分 4.2.1 探测区域的划分应符合下列规定： 4.2.1.1 探测区域应按独立房(套)间划分。一个探测区域的面积不宜超过500m2；从主要人口能看清其内部，且面积不超过1000m2的房间，也可划为一个探测区域。 4.2.1.2 红外光束线型感烟火灾探测器的探测区域长度不宜超过100m，缆式感温火灾探测器的探测区域的长度不宜超过200m；空气管差温火灾探测器的探测区域长度宜在20~100m之间。 4.2.2 符合下列条件之一的二级保护对象，可将几个房间划为一个探测区域。
学生姓名：*** 专业班级：***班 论文名称：火灾自动报警系统设计指导老师: ***
某高层建筑大楼的消防系统设计 设计总说明 随着我国智能建筑业的发展，高层建筑及建筑群体越来越多，从而也促进消防系统以迅猛的速度向前迈进。在智能建筑的建筑物自动化系统中消防系统是非常重要的一个子系统, 担负着保障人员及财产安全的重任。该设计是针对某高层建筑大楼的消防系统进行的，主要涉及到消防系统的感应机构，即探测器、手动报警按钮、报警器、警报器、消火栓按钮等报警系统的设计，和其执行机构，即消火栓灭火系统、火灾事故广播、应急照明、疏散指示标志、防排烟系统、防火卷帘门等灭火系统和各种联动控制系统的设计。该设计方案可为高层建筑大楼的消防系统设计提供参考和借鉴。 关键词：消防；火灾报警；联动控制
目录 1绪论 (1) 1.1 消防系统的组成 (1) 1.2消防系统的分类 (1) 1.3消防系统的工作原理 (1) 1.4消防器件的概述 (2) 1.4.1探测器 (2) 1.4.2手动报警按钮 (3) 1.4.3火灾警报装置 (4) 1.4.4火灾应急广播及扬声器的设置 (4) 1.4.5消防专用电话的设置 (4) 1.4.6消火栓按钮 (4) 1.4.6 断路器 2消防系统的总体设计 (6) 2.1工程概况 (6) 2.1.1建筑的层面积 (6) 2.1.2楼层每层的层高 (6) 2.2设计依据及思路 (6) 2.3设计的总体方案 (7) 3子系统的设计 (8) 3.1火灾自动报警系统 (8) 3.1.1报警区域防火分区的划分 (8) 3.1.2火灾探测区域的划分 (8) 3.1.3探测器的布置安装 (8) 3.1.4手动报警按钮布置选型 (15) 3.1.5消火栓按钮布置选型 (16) 3.1.6 火灾事故广播布置选型 (16) 3.1.7消防专用电话系统 (17) 3.1.8消防警铃设置 (17)
火灾自动报警系统技术交底 一、火灾自动报警系统组成示意图 二、线材要求（具体参考图纸设计要求） 1、信号二总线： 室内采用ZR-RVS-2*1.5mm2铜芯阻燃型聚氯乙烯绝缘双绞型软电线或ZN- RVS-2*1.5mm2铜芯阻燃耐火型聚氯乙烯绝缘双绞型软电线。 室外采用ZR-RVVS-2*1.5mm2铜芯阻燃型聚氯乙烯绝缘及护套绞型软电缆或ZN-RVVS-2*1.5mm2铜芯阻燃耐火型聚氯乙烯绝缘及护套绞型软电缆。 2、DC24V电源线： 平面层采用NH-BV-2*1.5mm2的铜芯耐火型聚氯乙烯绝缘电线。 室内单元楼内主干线采用NH-BV-2*2.5mm2的铜芯耐火型聚氯乙烯绝缘电线。 室外电源主干线和室内桥架主干线宜采用NH-KVV-2*6mm2铜芯耐火型聚氯乙烯绝缘聚氯乙烯护套控制电缆。 应考虑线路电流负荷容量和线路压降，保证线路末端电压大于用电设备的最小工作电压。 3、多线联动控制线： 采用NH-KVV-3*1.5mm2铜芯耐火型聚氯乙烯绝缘聚氯乙烯护套控制电缆。 4、消防广播线： 室内采用ZR-BV-2*1.5mm2铜芯阻燃型聚氯乙烯绝缘电线或ZN-BV-2*1.5mm2铜芯阻燃耐火型聚氯乙烯绝缘电线。 室外采用ZR-KVV-2*1.5mm2铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套控制电缆或ZN-KVV-2*1.5mm2铜芯阻燃耐火型聚氯乙烯绝缘聚氯乙烯护套控制电缆。
5、消防电话线： 采用ZR-RVVP-2*1.5mm2铜芯阻燃型聚氯乙烯绝缘及护套屏蔽软电缆或ZN-RVVP-2*1.5mm2铜芯阻燃耐火型聚氯乙烯绝缘及护套屏蔽软电缆。 （注意：消防电话线和消防广播线均需单独穿管敷设） 6、主机联网线： 室内采用ZR-RVS-2*1.5mm2铜芯阻燃型聚氯乙烯绝缘双绞型软电线或ZN-RVS-2*1.5mm2铜芯阻燃耐火型聚氯乙烯绝缘双绞型软电线。 室外采用ZR-RVVS-2*1.5mm2铜芯阻燃型聚氯乙烯绝缘绞型屏蔽软电缆或ZN-RVVS-2*1.5mm2铜芯阻燃耐火型聚氯乙烯绝缘绞型屏蔽软电缆。 三、布线原则 1、信号线为两线制，树型走线，但不宜分支太多，传输距离≤2000m。 2、报警主机联网采用CAN总线，需要顺序链接，不宜树型走线。 3、消防广播线和消防电话线传输距离不宜超过1000m。 4、消防广播线和消防电话线需单独穿管。 四、火灾自动报警系统设计规范GB50116-2013与GB50116-98规范的主要区别 3.1.5 任一台火灾报警控制器所连接的火灾探测器、手动火灾报警按钮和模块等设备总数和地址总数，均不应超过 3200 点，其中每一总线回路连接设备的总数不宜超过200 点，且应留有不少于额定容量 10% 的余量；任一台消防联动控制器地址总数或火灾报警控制器（联动型）所控制的各类模块总数不应超过 1600 点，每一联动总线回路连接设备的总数不宜超过 100 点，且应留有不少于额定容量 10% 的余量。 3.1.6 系统总线上应设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过 32 点；总线穿越防火分区时，应在穿越处设置总线短路隔离器。 3.1.7 高度超过 100m 的建筑中，除消防控制室内设置的控制器外，每台控制器直接控制的火灾探测器、手动报警按钮和模块等设备不应跨越避难层。 4.3.1 联动控制方式，应由消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号，直接控制启动消火栓泵，联动控制不应受消防联动控制器处于自动或手动状态影响。当设置消火栓按钮时，消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号，由消防联动控制器联动控制消火栓泵的启动。

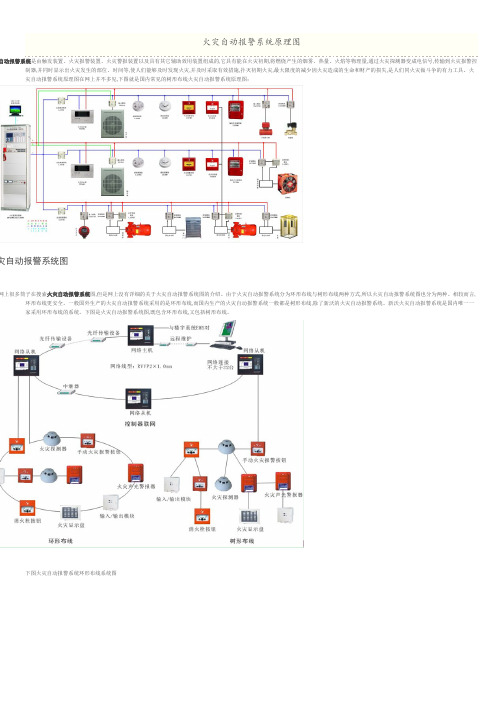

火灾自动报警系统组成、工作原理和适用范围 火灾自动报警系统一般设置在工业与民用建筑内部和其他可对生命和财产造成危害的火灾危险场所，与自动灭火系统、防排烟系统以及防火分隔设施等其他消防设施一起构成完整的建筑消防系统。 一、火灾自动报警系统的组成 火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。火灾自动报警系统的组成如图3-9-1。 图3-9-1火灾自动报警系统组成示意图 （一）火灾探测报警系统 火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成，它能及时、准确地探测被保护对象的初起火灾，并做出报警响应，从而使建筑物中的人员有足够的时间在火灾尚未发展蔓延到危害生命安全的程度时疏散至安全地带，是保障人员生命安全的最基本的建筑消防系统。 1.触发器件 在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发器件，主要包括火灾探测器和手动火灾报警按钮。火灾探测器是能对火灾参数(如烟、温度、火焰辐射、气体浓度等)响应，并自动产生火灾报警信号的器件。手动火灾报警按钮是手动方式产生火灾报警信号、启动火灾自动报警系统的器件。 2.火灾报警装置 在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其它辅助功能的控制指示设备称为火灾报警装置。火灾报警控制器就是其中最基本的一种。火灾报警控制器担负着为火灾探测器提供稳定的工作电源；监视探测器及系统自身的
工作状态；接收、转换、处理火灾探测器输出的报警信号；进行声光报警；指示报警的具体部位及时间；同时执行相应辅助控制等诸多任务。 3.火灾警报装置 在火灾自动报警系统中，用以发出区别于环境声、光的火灾警报信号的装置称为火灾警报装置。它以声、光和音响等方式向报警区域发出火灾警报信号，以警示人们迅速采取安全疏散，以及进行灭火救灾措施。 4.电源 火灾自动报警系统属于消防用电设备，其主电源应当采用消防电源，备用电源可采用蓄电池。系统电源除为火灾报警控制器供电外，还为与系统相关的消防控制设备等供电。（二）消防联动控制系统 消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置（防火卷帘控制器、气体灭火控制器等）、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。在火灾发生时，联动控制器按设定的控制逻辑准确发出联动控制信号给消防泵、喷淋泵、防火门、防火阀、防排烟阀和通风等消防设备，完成对灭火系统、疏散指示系统、防排烟系统及防火卷帘等其他消防有关设备的控制功能。当消防设备动作后将动作信号反馈给消防控制室并显示，实现对建筑消防设施的状态监视功能，即接收来自消防联动现场设备以及火灾自动报警系统以外的其它系统的火灾信息或其它信息的触发和输入功能。 1.消防联动控制器 消防联动控制器是消防联动控制系统的核心组件。它通过接收火灾报警控制器发出的火灾报警信息，按预设逻辑对建筑中设置的自动消防系统（设施）进行联动控制。消防联动控制器可直接发出控制信号，通过驱动装置控制现场的受控设备；对于控制逻辑复杂且在消防联动控制器上不便实现直接控制的情况，可通过消防电气控制装置（如防火卷帘控制器、气体灭火控制器等）间接控制受控设备，同时接收自动消防系统（设施）动作的反馈信号。 2.消防控制室图形显示装置 消防控制室图形显示装置用于接收并显示保护区域内的火灾探测报警及联动控制系统、消火栓系统、自动灭火系统、防烟排烟系统、防火门及卷帘系统、电梯、消防电源、消防应急照明和疏散指示系统、消防通信等各类消防系统及系统中的各类消防设备（设施）运行的动态信息和消防管理信息，同时还具有信息传输和记录功能。 3.消防电气控制装置 消防电气控制装置的功能是用于控制各类消防电气设备，它一般通过手动或自动的工作方式来控制各类消防泵、防烟排烟风机、电动防火门、电动防火窗、防火卷帘、电动阀等各类电动消防设施的控制装置及双电源互换装置，并将相应设备的工作状态反馈给消防联动控制器进行显示。 4.消防电动装置 消防电动装置的功能是电动消防设施的电气驱动或释放，它是包括电动防火门窗、电动防火阀、电动防烟排烟阀、气体驱动器等电动消防设施的电气驱动或释放装置。
火灾自动报警系统 火灾自动报警系统由火灾自动报警系统、消防联动控制系统、火灾应急广播系统、消防专用系统等组成，是建筑弱电中最重要、最复杂的系统之一。 是建筑电气与建筑给排水、建筑环境与设备、建筑学等各个专业之间结合最紧密的系统。 火灾自动报警系统 一.火灾形成特点 OA段：火灾初始期，产生少量烟雾。 AB段：火灾成长期，产生大量烟雾、温度上升很快。 BC段：火灾最盛期，产生明火。 C以后：火灾衰减期，火逐渐熄灭。 二.火灾探测器 1.探测器分类： 依据探测的物理量分类：
依据探测器输出信号的类型分类： 2.探测器类型的选择
3.探测器的数量、布置、安装 探测器数量的确定： 式中，N：一个探测区域探测器的数量； S：一个探测区域的面积（m2）； A：单个探测器的保护面积（烟感约60m2、温感约30~40m2）；K：安全系数，一类建筑取0.5~1，二类建筑取1~1.2。 探测器的布置：
探测器的安装： 探测器组成：编码底座+探头 现阶段的探测器均为无极性、二总线制安装方式： 4.探测器的误报和漏报 误报：没有发生火灾，但探测器输出报警信号。漏报：发生火灾，但探测器未发出报警信号。 减少误报、漏报的应从下列方面考虑： 探测器安装位置、灵敏度、类型的选择；
采用模拟量、智能型探测器取代开关量型探测器（误报率理论上从2%减少为3‰）；采用人工报警装置作为火灾的确认报警信号。 三.火灾人工报警装置 1.手动报警按纽 设置位置：走廊、楼梯口、大厅等明显位置处。 设置数量：任何位置到邻近的手动报警按纽的距离小于30m。 2.消火栓按纽：按给排水设计要求设置。 3.火警电铃。 4.：任何火灾自动报警系统中，都必须设置火灾人工报警装置。作为火灾的确认信号。 四.其他自动报警装置 1.水流指示器； 2.压力开关。 上述两种报警装置需要配置监视模块。 五.火灾自动报警器 1.集中报警器，主要作用： 向探测器等报警设备提供24VDC电源； 监视线路中的设备有无故障、断线等； 接收各种报警设备输入的报警信号、并显示火灾报警部位（有声光提示）等； 向联动控制器输出信号； 一条2总线制报警输出回路可连接64~242个报警设备（视厂家产品说明书）。
1 总则 1.0.1 为了合理设计火灾自动报警系统，防止和减少火灾危害，保护人身和财产安全，制定本规范。 1.0.2 本规范适用于工业与民用建筑内设置的火灾自动报警系统，不适用于生产和贮存火药、炸药、弹药、火工品等场所设置的火灾自动报警系统。 1.0.3 火灾自动报警系统的设计，必须遵循国家有关方针、政策，针对保护对象的特点，做到安全适用、技术先进、经济合理。 1.0.4 火灾自动报警系统的设计，除执行本规范外，尚应符合现行的有关强制性国家标准、规范的规定。 2 术语 2.0.1 报警区域 Alarm Zone 将火灾自动报警系统的警戒范围按防火分区或楼层划分的单元。 2.0.2 探测区域 Detection Zone 将报警区域按探测火灾的部位划分的单元。 2.0.3 保护面积 Monitoring Area 一只火灾探测器能有效探测的面积 2.0.4 安装间距 Spacing 两个相邻火灾探测器中心之间的水平距离。 2.0.5 保护半径 Monitoring Radius 一只火灾探测器能有效探测的单向最大水平距离。 2.0.6 区域报警系统 Local Alarm System 由区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器和火灾探测器等组成，功能简单的火灾自动报警系统。 2.0.7 集中报警系统 Remote Alarm System 由集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器、区域显示器和火灾探测器等组成，功能较复杂的火灾自动报警系统。 2.0.8 控制中心报警系统 Control Center Alarm System
