一、简介

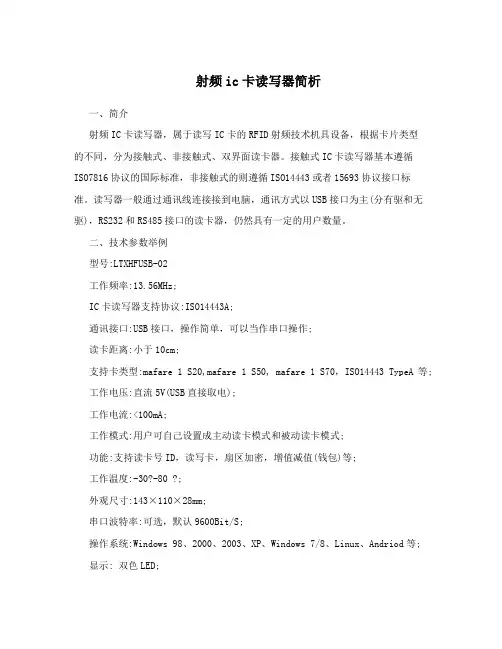

射频IC卡读写器，属于读写IC卡的RFID射频技术机具设备，根据卡片类型的不同，分为接触式、非接触式、双界面读卡器。接触式IC卡读写器基本遵循ISO7816协议的国际标准，非接触式的则遵循ISO14443或者15693协议接口标准。读写器一般通过通讯线连接接到电脑，通讯方式以USB接口为主(分有驱和无驱)，RS232和RS485接口的读卡器，仍然具有一定的用户数量。
二、技术参数举例
型号：LTXHFUSB-02
工作频率：13.56MHz;
IC卡读写器支持协议：ISO14443A;
通讯接口：USB接口，操作简单，可以当作串口操作;
读卡距离：小于10cm;
支持卡类型：mafare 1 S20,mafare 1 S50, mafare 1 S70，ISO14443 TypeA等;
工作电压：直流5V(USB直接取电);
工作电流：<100mA;
工作模式：用户可自己设置成主动读卡模式和被动读卡模式;
功能：支持读卡号ID，读写卡，扇区加密，增值减值(钱包)等;
工作温度：-30℃-80 ℃;
外观尺寸：143×110×28mm;
串口波特率：可选，默认9600Bit/S;
操作系统：Windows 98、2000、2003、XP、Windows 7/8、Linux、Andriod等;
显示：双色LED;
蜂鸣器：内置。
三、使用说明
1、通讯接口要满足项目的需求;
2、读卡器设备的频率，要满足项目使用的频率规范;
3、了解读距和防碰撞指标，读距指标要明确什么天线和标签下测试的;防碰撞要明确什么标签在什么排列方式下多长时间内全部读完;
4、模拟情况下连续测试设备的稳定性，确保能长时间的稳定工作;
5、了解读卡器的最大发射功率和配套选型的天线，是否辐射超标;
6、看读卡器具备的天线端口数量，根据应用是否需要多接口的读写器;
7、一个RFID应用系统除了和读写器有关外，还和标签、天线、被贴标物品材质、被贴标物品运动速度、周围环境等相关，在确定设备前最好能模拟现场情况进行测试和验证，确保产品真是能满足应用需求。
四、读卡距离
影响射频IC卡读写器读卡距离的因素较多，因采用不同的协议，不同的天线设计、周围的环境(主要是金属物)和不同的卡片等，都会影响到实际的读卡距离。如果读卡器读卡距离过长，会造成读卡不稳定或失败。同时过近的两个读卡器也会互相干扰，读卡器之间的距离保持在25cm以上。读卡的方式，建议用卡片正对着读卡器自然靠近，用卡片从侧面快速划过的读卡方法不可取，不保证刷卡成功。
五、实物图举例
RFID读写器频率分类 1． RFID读写器频率分类 和我们听的收音机道理一样，射频标签和阅读器也要调制到相同的频率才能工作。LF, HF, UHF就对应著不同频率的射频。LF代表低频射频，在125KHz左右，HF代表高频射频，在13.54MHz左右，UHF代表超高频射频，在850至910MHz 范围之内，还有2.4G的微波读写器。 2．为什么要使用不同的频率？ 在操作中有4种波段的频率，低频（125KHz），高频（13.54MHz），超高频（850-910MFz），微波（2.45GHz）.每一种频率都有它的特点，被用在不同的领域，因此要正确使用就要先选择合适的频率。 不同的国家所使用频率也不尽相同： 欧洲的超高频是868MHz,美国的则是915MHz.日本目前不允许将超高频用到射频技术中。政府也通过调整阅读器的电源来限制它对其他器械的影响。有些组织例如全球商务促进委员会正鼓励政府取消限制。标签和阅读器生产厂商也正在开发能使用不同频率系统避免这些问题。 3．所有的阅读器都能支持不同种类的标签吗？ 目前还不是。很多公司生产的阅读器支持现有供给链中用的新标签的射频技术。一些阅读器只支持新的电子产品代码，一些只支持某些生产厂商生产的特定标签。 4．什么是阅读器冲突？ 射频技术遇到的一个问题就是阅读器冲突，就是一个阅读器接收到的信息和另外一个阅读器接收到的信息发生冲突，产生重叠。解决这个问题的一种方法是使用TDMA技术，简单来说就是阅读器被指挥在不同时间接收信号，而不是同时，这样就保证了阅读器不会互相干扰。但是在同一区域的物品就会被读取两次，因此就要建立相应的系统去避免这种情况的发生。 5．我们如何知道哪个频率适合于我们的产品？ 不同的频率有不同的特点，因此他们的用途也就形形色色。例如，低频标签比超高频标签便宜，节省能量，穿透废金属物体力强，他们最适合用于含水成分较高的物体，例如水果等。超高频作用范围广，传送数据速度快，但是他们比较耗能，穿透力较弱，作业区域不能有太多干扰，适合用于监测从海港运到仓库的物品。当做选择时，最好咨询一下相关的专家，供货商，从而选择正确的射频。
