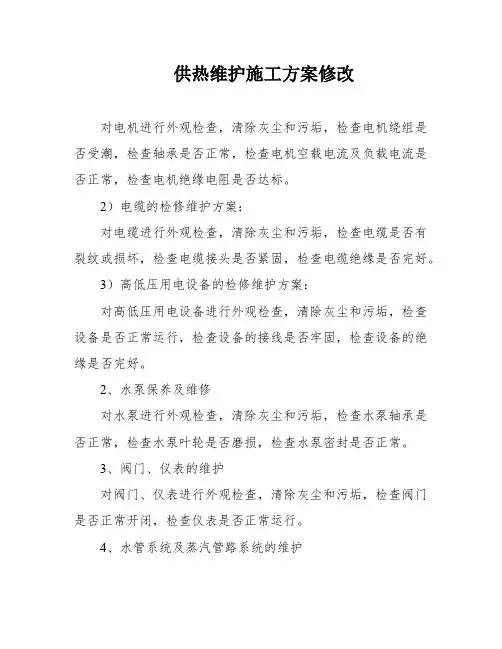

供热维护施工方案修改 This manuscript was revised on November 28, 2020
大南湖一矿供热系统设备检修
安全技术措施
编制人：
审核：
唐山开滦建设（集团）有限责任公司
2017年7月28 日
目录
一、主要检修内容
二、检修目的
三、检修参加人员
四、检修时间
五、检修方案
1、电机、电缆、高低压用电设备保养及维修
2、水泵保养及维修
3、阀门、仪表的维护
4、水管系统及蒸汽管路系统的维护
5、换热器检查及维护
6、供暖管道的维护与修理
六、检修安全技术措施
大南湖一矿供热系统设备检修安全技术措施
一、主要检修内容
此为大南湖一矿供热系统维护工程，主要检修事项涉及到该供热运行系统所有设备、管道、阀门及配电设施等。
二、检修目的
为了能够保证该系统冬季的正常运行，提前对系统各方面进行非控制期检修。
三、检修参加人员
全员参与。
组长：李增朝
组员：郝长明、刘翼彪、刘克夏、王忠占、张启建、李峰、田洪治等人员。
四、检修时间
截止到8月31日前完成。
五、检修方案
1、电机、电缆、高低压用电设备保养及维修
1）电机的检修维护方案：
（一）电动机的运行检查①检查电源电压是否正常，对于380V电动机，电源电压不宜低于360V或高于400V。②检查线路的接线是可靠，熔断器的安装是否正确，熔丝有无损坏。③检查联轴器的连接是否牢靠，机组转动是否灵活，有无磨擦、卡住、窜动等不正常现象。④检查机组周围有无妨碍运行的杂物或易燃物品等。⑤对于新安装或长期停用电动机，在以上检查之前还应进行下列检查，〈1〉用兆欧表检查电动机绕组间和绕组对地的绝缘电阻。一般380V电动机的绝缘电阻应大于0.5MΩ,否则应进行干燥处理;测试电动机绝缘的方法，测试前，应先将北欧表进行检验，即将兆欧表测方试编短路，并摇动兆欧手柄，看指针是否指在“0”位置；然后将测方式端断开，再摇动手柄，盾指针是否指在“∞”位置上，测方式是，要把兆欧表平置放稳，摇动手柄时能产生很高的电压，在兆欧表尚未停转或绕组尚未放电时，不可用手触摸设备的被测方试部分或进行拆线，以防触。〈2〉检查电动机轴承是否有油。如轴承缺油，应及用补足。一般（鼠）笼型电动机滚动轴承可采用钙钠基润滑脂，温热地带电动机滚动轴承可采用复合钙基润滑脂。〈3〉一台电动机的连续启动次数一般不宜超过3—5次，以防止启动设备电动机过热。〈4〉合闸后如果电动机不转或转速很慢，声音不正常时，应速拉闸查明原因，如检查电源电压是否正常。熔丝是否熔断，电动机引线是否松脱或断线，负载是否过重，被带动的机械是否有故障，电动机绕组是否断路或短路等。
2）电动机维护安全技术措施：
、应经常保持清洁，不允许有水滴，油滴或杂物落入电动机内部。
、注意电动机的运行电流（负载电流）不得超过铭牌上规定的额定电流。
、注意电源、电压是否正常，一般电动机要求电源电压的变化不得超过额定电④、压的±7%，三相电压的差别不得大于5%。
⑤、注意监视电动机的温升。监视温升是监视电动机运行状况的直接可靠的办法，当电动机的电压过低，电动机过载运行，电动机两相绕线（缺相）运行，定子绕线短路时，都会使电动机的温度不正常地升高。
⑥、电动机运行时不应有磨擦声，尖叫或其他杂声，如发现有不正常声音，应及时停车检查，消除故障后才可继续运行。
⑦、当闻到电动机烧焦的气味或发现电动机内部冒烟时，说明电动机绕组绝缘已遭受破坏，应立即停机检查和修理。
⑧、检查电动机及开关外壳是否漏电和接地，用验电笔检查电动机及开关外壳时，如发现外壳带电，说明设备已漏电应立即停机处理。
3）电动机的保养和维护。
①电缆线路的运行维护
(1)敷设在土中、沟道中及隧道中的电缆每三个月巡视检查一次；室内电缆终端头应每月巡视检查一次；
(2)检查电缆沟的出入通道是否畅通，沟内如有积水应及时排除，并查明积水原因，不用堵漏措施，发现沟内有污物应及时清扫，
(3)检查电缆沟内的防火及通风设备是否完善正常，并记录沟内的温度是否正常；
(4)检查电缆沟及地面是否出现挖土、种树、打桩等现象，以及线路穿越的路面、铁路和建筑物等设施是否在翻造或检修等施工，有否可能破坏电缆安全运行的现象存在；
(5)检查电缆中间接头及终端盒，接头有无破损及放电现象，接地是否良好；
(6)检查室外漏出地面的电缆保护钢管或角钢有无锈蚀、移位等现象，固定是否可靠；
(7)检查电缆路径地面有无酸碱腐蚀性排泄物及堆放的石灰等。
②电缆线路的常见故障及检修方法
(1)常见故障主要有短路、受潮和断线三种。造成的原因主要有电缆受外界机械损伤，严重的过载及过电压使绝缘击穿，中间接头或终端盒不密封等。
(2)常见故障的检修
a用兆欧表检查故障的原因：通常用500V或1000V兆欧表来区别电缆故障的原因。分别在电缆两端测量绝缘电阻值，当测得的某相对地绝缘电阻远远小于其他两相的对地绝缘电阻时，则该相电缆芯线对地短路；用同样方法还可测出相间短路、断线和受潮等故障。同时也能从绝缘电阻的下降程度，大致上分析出故障部分接近哪个终端。
b用电桥测定故障具体部位：通常采用单臂电桥来测定电缆线故障的部位，测试时电缆应有两根完好的芯线，否则要借用其他平行线路上芯线或临时安装—根回线。当电桥平衡时，电桥两臂电阻值之比应等于电缆芯线回路组成的两个电阻值之比：由于导线电阻值与它的长度成正比，所以平衡式为：
R 1／R
2
=(2L一X)／X 即X=2R
2
L／(R
1
+R
2
)
式中R
1和R
2
——电桥每臂电阻值，Ω；
L——所测电缆芯线长度，m；
X——故障点离测试点的距离，m。
C用智能电缆故障测试仪测量电缆线路的所有类型故障。
5）高低压配电设备维护和保养
主要分为高压配电和低压配电系统两大部份。其中高压配电系统主要集中在高压配电室内，其中包括翻线柜、进线柜、计量柜、PT柜（电压互感器柜）、变压器输出柜、高压熔断器、避雷器、进户高压电缆、真空断路器、负荷开关、及变压器；低压配电系统包括低压电缆、低压配电屏。
一、高压配电系统的维护保养规程
1 对公司的高压配电系统，应经常进行巡视，并作好巡视记录，每天两次。
2 巡视检查时，通过人的感官应仔细分析，发现问题及时处理，做好记录。对重大异常现象及时报告。进出高压配电室应随手关门，以防小动物进入室内，其门窗应完整并开关灵活。
3 巡视检查内容如下：
3.1进户高压电缆、分支高压电缆是否有过流过热现象，是否有异味。
3.2高压熔断器是否完好，高压隔离开关及负荷开关的固定触头与可动触头的接触是否良好接触；翻线柜、进线柜、计量柜、PT柜（电压互感器柜）、变压器输出柜三相电流是否正常；温湿度是否正常。
3.3变压器的温度是否超过允许值；变压器的运行声音是否正常，变压器接地是否良好。
3.4各个低压配电室的高压设备是否运行正常，三相电的输入和输出是否正常，温湿度是否正常。
3.5对高压配电室每周进行一次地面的清扫，对各个低压配电室的高压配电装置及环境的停电清扫和检查每年两次，最好在每年的5月和10月。
二、低压配电装置的维护保养规程
1 对低压配电装置每天进行两次巡视检查，并作好巡视记录。
2 巡视检查内容如下：
低压电缆及低压配电屏上的各部分连接点有无过热现象，有无异声、异味；
三相负荷是否平衡；三相电压是否相同；
低压绝缘子有无损伤和歪斜，母线固定卡子有无松动和脱落。接地线接地连接是否良好；
低压电容补偿是否正常，有无异声异味；低压配电装置的停电清扫和检查每年至少两次，检查的内容包括母排和各个空开螺钉的紧固，一般在夏季和冬季高峰负荷之前进行，最好在每年的5月和10月；每周对各个低压配电室进行一次清扫。
2、水泵保养及维修
〈一〉水泵的运行和维护管理
为了保证水泵的安全运行，水泵在启动前必须对机组做全面仔细的检查，以便发现问题及时处理。检查的主要内容如下：
1．检查水泵各处螺栓是否连接完好，有无松动或脱落现象；
2．用手转动联轴器或皮带轮，检查叶轮旋转是否灵活，泵内是否有不正常的响声和异物；
3．检查电动机的转动方向是否与水泵的转向一致；
4．检查轴承润滑情况，润滑油应充足和干净，油量应在规定位置：
5．检查填料的松紧情况及填料涵、水封、冷却水阀是否打开；
6．清除水泵进水池的杂物和堵塞物，检查进水池水位是否正常；
7．检查水泵进水管上阀门是否开启，出水管阀门是否关闭；
8．检查管道及压力表、真空表、闸阀等管路附件安装是否合理。
检查完毕，则可向泵内灌水或启动真空泵。灌水同时打开泵体顶部的排气阀。抽真空时，应先打开泵体顶部的抽气阀。当排气管中有大量水涌出时，表示进水管和泵内已充满水，可以启动水泵投入运行。
（二）水泵的启动
当进水管和泵内全部充满水后，停止灌水或关闭抽气管上阀门。然后启动动力机。离心泵应关闭出水管上阀门进行启动，当机组达到额定转速时，应立即把闸阀打开出水，否则泵内水流就会因不断地在泵内循环流动发热，介质温度升高，当泵内液体温度达到其饱和温度以上时，液体蒸发，就会造成事故。
（三）水泵运行中的注意事项
1．注意水泵机组有无不正常的响声和振动。
2．检查各种仪表工作是否正常、稳定。
3．检查机组有无超温现象。一般滑动轴承最大容许温度为70℃；滚动轴承最大容许温度75℃。无温度计时，以手触轴承座，感到烫手不能停留，说明温度过高，应马上停机检查。
4．注意填料密封性是否良好。过松时，不但漏水过快，还会造成启动困难；过紧时，消耗过多动力，易使轴承烧坏。合适的松紧度以每分钟滴水10滴左右为宜。
5．注意皮带松紧是否适当。过松过紧均会降低传动效率、缩短使用寿命。
6．观察压力表和真空表读数。若压力剧烈变化或下降，则可能是因为吸入侧有堵塞或吸入了空气；压力表读数上升，可能是出水管口被堵塞；真空表读数上升，可能是进水管口被堵塞或水源水位下降。
（四）停泵时的注意事项
1．离心泵应在出口阀完全关闭之后停车。若先关闭进口侧阀门，往往会引起汽蚀，造成事故；
2．没有底阀的机组停止运行时，要注意打开真空破坏阀，使泵内的水返回到吸水池去；
3．使用冷却水的泵，停车时不要忘记关闭冷却水阀；
4．在正常运行中因为停电等原因停车时，首先应断开电源，随后关闭出口阀；
5．在寒冷地区，如水泵停机长时间不运行，应及时放出泵内的积水，防止水泵及附（五）水泵的日常保养
为使水泵经常处于良好状态下运行，必须对它定期进行维护。对新泵机来说一般正常运行100h后，应更换机油，以后每工作500h换一次机油。采用固体润滑脂的水泵,应1500h换一次。发现有问题的零部件应及时更换，特别要利用水泵不运行期间(比如非采暖季节等)及时检查保养或更新。对管道系统及各附件阀门应经常除锈上油，使它们始终处于良好状态，以备随时启用。
二、水泵故障分析及处理
水泵的故障通常是由于产品质量较差，动力机和管道不配套，安装不正确，操作维修不当以及机件使用多年磨损老化所引起。由于引起故障的因素比较多，发生故障后应仔细分析研究，判断引起故障的原因，然后采取措施。
(一)离心泵常见故障及处理方法
3、阀门、仪表的维护（故障及排除方法）。
1、阀门的故障及排除。
(三)蒸汽阀常见故障及排除
(四)排污阀常见故障及排除
（五）输水器故障及排除方法
2.仪表的常见故障及产生原因及保养
〈一〉压力表常见故障及产生的原因及保养
压力表常见故障及产生的原因有：
1．压力表指示不准
1)温度的影响。没有装设表弯管，高温流体(蒸汽或高温水)直接进入弹簧管，除受压力外，还因温度产生伸长，致使弹簧动作加大，误差变大。
2)振动的影响。一种是被测流体或被测机构的振动，一种是压力表舟部机构的振动的结果会使压力表齿轮磨损变形、游丝紊乱、指针松动、轴承损坏等，以致压力表失去准确性，甚至损坏。
3)超负荷的影响。压力表经常指示范围在刻度盘213以上位置，长期使用后造成了弹簧弹性不足或产生永久变形，以致影响准确性。
4)其他影响。压力表内进入污物和杂质；未作调整和校验；管理不善或碰坏。
2．指针不指在零位
1)弹簧弯管失去弹性(伸值)；
2)游丝失去弹性或脱落。
3)三通旋塞的通道、压力表连管或表弯管堵塞。
4)指针弯曲或卡住。
3．压力表指针抖动
1)游丝损坏、连杆和扇形齿轮的结合螺栓不活动。
2)中心轴两端弯曲，转动时轴的两端作不同心的转动。
3)压力表三通旋塞或表弯管的通道局部被垫衬所堵塞或遮盖。
4．压力表指针不动
1)三通旋塞未打开或位置不正确。
2)三通旋塞、压力表或表弯管通道堵塞。
3)指针与中心轴的结合部位可能松动或指针卡住。
4)弹簧管与表座的焊日渗漏。
5)扇形齿轮的轴可能松动、脱开、传动不到小齿轮。
5．压力表表盘模糊不清或出现水珠
1)压力表弹簧弯管有泄漏的地方。
2)表壳与玻璃板结合面没有橡皮垫圈或橡皮垫老化，使表壳和玻璃板密封性差。
3)弹簧弯管与支座焊接不良，有泄漏现象。
遇有以上事项，应及时检修或更换压力表、表弯管、三通旋塞等附件。
压力表使用时的更换操作步骤是：
1)更换的压力表必须是经过计量部门校验合格的、有铅封的、在校验有效期的压力表或有出厂合格证明的新表。
2)换表之前，将三通旋塞旋至冲洗压力表的位置，将表弯管内的污物冲洗干净。
3)将三通旋塞旋至使表弯管关闭位置，用扳手卸下旧表，换上新的压力表。
4)将三通旋塞旋至正常工作时的位置。
压力表的维护保养分一级保养和二级保养。一级保养的要求为：
1)检查三通旋塞及表弯管接头，消除泄漏。
2)检查压力表能否回零。
3)检查并冲洗表弯管，确保畅通。
压力表运行三个月进行一次一级保养。
二级保养的要求为：
1)将压力表拆卸下来，送计量部门校验并铅封。
2)拆卸检查表弯管，螺纹口应完好。
3)拆卸检查三通旋塞，研磨密封面，保证严密不泄漏，其连
接螺纹应完好无损。
〈二〉温度计的使用及维护
热电偶温度计是根据两种不同导体的热、电效应不同的原理制成。把两根不同金属导的一端焊在一起，另一端分别接两根相同的导线(补偿导线)与测量仪表相连，组成一闭回路。由于两接点温度不同，使回路中产生电动势(这种现象称热电效应)。这种不同导组合成的热电偶，两接点的温度高低可通过测量仪表显示出来。常用的有铬--镍铝镍铬一考铜两种热电偶温度计。
热电偶温度计灵敏度很高，测量范围大，无需外接电源，便于远距离测量和自动记等，但安装费用较高。在锅炉上常用来测量蒸汽温度、炉膛火焰温度和烟道内的烟气温度
热电偶温度计安装使用与维护应注意以下几点：
1)热电偶的安装地点应便于工作，避免碰撞和振动等的影响。
2)热电偶应置于被测介质的中闯，尽可能与被测介质的流向成逆流布置。一般与，流动方向成450。测炉膛温度时最好将热电偶悬空，使之不与炉膛及耐火砖接触。
3)选择热电偶补偿导线时要考虑到消除热电偶冷端温度的影响误差。
4)热电偶使用一段时间后，热电机材料将发生变化，应进行校验。
〈三〉、流量仪表
常用的流量仪表有转子式流量计、叶轮式流量计和差压式流量计。
转子式流量计主要由锥形管和转子两部分组成，转子在上粗下细的锥形管内可以量的大小沿轴线方向上下移动。转子的位置高度即可作为介质通过测量管的流量量变。
转子流量计常用在水处理设备上，测量软水、盐水的流量。
安装时，转子流量计应垂直，流体流动方向为下进上出。安装在便于观察和使用上，防振动防冲击。一旦转子在玻璃管内有堵塞或玻璃管内被污染而看不清，应进行叶轮式流量计主要由叶轮和外壳两部分组成，当流体流过时推动叶轮旋转，因为转速与水流速度成正比，所以测出叶轮的转数，就可知道流量的大小。
日常使用的自来水水表，就属于叶轮式水表。它必须水平安装，刻度盘向上不并使表壳上的箭头方向与水流方向一致。在锅炉上，常用水表测量常温水的流量，水量、冷却水消耗量以及软化水量等。差压式流量计是根据流体流动的节流原理制成。所谓节流，是指流体通过缩孔现的流速收缩、速度增加、静压力下降的现象。若在管道上安装节流装置，当流体装置时，由于节流而在其前后产生压差(此压差与流量的平方成正比)，流量大的
流量小的压差小。用压差计测出这一压差的大小，就可以间接得到流量的数值。
差压式流量计由节流装置、连接管道及差压计组成。节流装置安装在被测流体的管道内孽，用来产生压差，常用标准孔板和标准喷嘴。连接管道用来连接节流装置和差压计。差压计用来测量节流装置前后的压差，它是差压式流量计的显示仪表。
