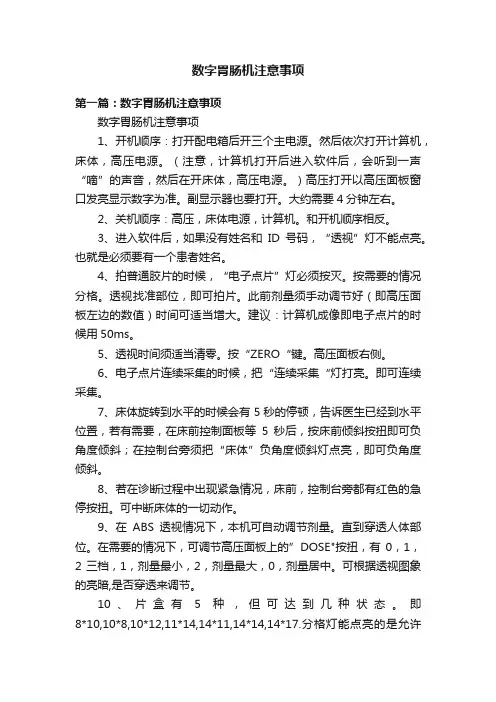

数字胃肠机注意事项
1、开机顺序：打开配电箱后开三个主电源。然后依次打开计算机，床体，高压
电源。（注意，计算机打开后进入软件后，会听到一声“嘀”的声音，然后在开床体，高压电源。）高压打开以高压面板窗口发亮显示数字为准。副显示器也要打开。大约需要4分钟左右。
2、关机顺序：高压，床体电源，计算机。和开机顺序相反。
3、进入软件后，如果没有姓名和ID号码，“透视”灯不能点亮。也就是必须
要有一个患者姓名。
4、拍普通胶片的时候，“电子点片”灯必须按灭。按需要的情况分格。透视找
准部位，即可拍片。此前剂量须手动调节好（即高压面板左边的数值）时间可适当增大。建议：计算机成像即电子点片的时候用50ms。
5、透视时间须适当清零。按“ZERO"键。高压面板右侧。
6、电子点片连续采集的时候，把“连续采集“灯打亮。即可连续采集。
7、床体旋转到水平的时候会有5秒的停顿，告诉医生已经到水平位置，若有需
要，在床前控制面板等5秒后，按床前倾斜按扭即可负角度倾斜；在控制台旁须把“床体”负角度倾斜灯点亮，即可负角度倾斜。
8、若在诊断过程中出现紧急情况，床前，控制台旁都有红色的急停按扭。可中
断床体的一切动作。
9、在ABS透视情况下，本机可自动调节剂量。直到穿透人体部位。在需要的情
况下，可调节高压面板上的"DOSE"按扭，有0，1，2三档，1，剂量最小，2，剂量最大，0，剂量居中。可根据透视图象的亮暗,是否穿透来调节。
10、片盒有5种，但可达到几种状态。即
8*10,10*8,10*12,11*14,14*11,14*14,14*17.分格灯能点亮的是允许的分格状态，点不亮是不能进行此分格的提示。
11、拍胸片的时候可以用14*17的片盒，手动把球管位置拉到1.5米。效果更好。
注意，球管在1.5米位置的时候，床体有保护动作，不能倾斜，须把球管位置恢复到1.1米的时候，床体才能倾斜。
12、若软件在运行过程中出现“采集卡资源未释放”的提示，退到windows2000桌面，点击“Viper Digital Viewer”文件。在点击Reset按扭。等到“Ready”字样显示完后。关掉此文件，重新进入操作软件即可。
胃肠道是人体最大的免疫器官，也是人体最大的排毒器官。胃肠道指的是从胃幽门至肛门的消化管。肠是消化管中最长的一段，也是功能最重要的一段。现在的人生活节奏比较快，垃圾食品吃的报价多，不注重荤素搭配，非常容易患胃肠疾病。数字胃肠机是用来检查胃肠道疾病的X线检查设备，主要用来进行咽喉部、食道、胃、十二指肠、空回肠及结肠各种疾病的造影诊断，是检查各种溃疡、肿瘤、异物等疾病的主要检查方法之一。 数字胃肠机比传统胃肠道检查更方便快捷，在整个检查中，病人的信息可通过数字化存贮、回放、成像，极大提高病变检出率和诊断的准确性。胃炎、阑尾炎、胃溃疡、胃癌、食道癌、大肠癌都属于胃肠疾病，刚开始时一般都是炎症，不加与重视的话很有可能发展成为癌症。早期胃癌70%以上无明显症状，随着病情的发展，可逐渐出现非特异性的、类同于胃炎或胃溃疡的症状，包括上腹部饱胀不适或隐痛、泛酸、嗳气、恶心，偶有呕吐、食欲减退、消化不良、黑便等。所以小病不能拖，要及时的去医院检查。 国产品牌可以了解下普朗医疗器械公司生产的这款PLD8700胃肠机设备全面支持透视、胃肠点片、G.I.(钡餐、钡灌肠)、骨科摄影、儿科摄影、胸片、泌尿系统造影、周边血管介入操作、妇科摄影(子宫输卵管造影)等多方面检查，真正实现一机多能。该款胃肠机外型美观大方，一体多用，全方位满足临床透视、拍
片、造影诊疗需要。厂家报价了解可以拨打免费热线： 400-6656-888进行详细咨询。 (普朗医疗品牌----PLD8700高频数字胃肠医用诊断X射线机) 产品特点 1、全进口高端配置，整机性能优越 进口高频高压发生器，大功率、大毫安量输出。超高主逆变频率，保证了输出射线的品质。

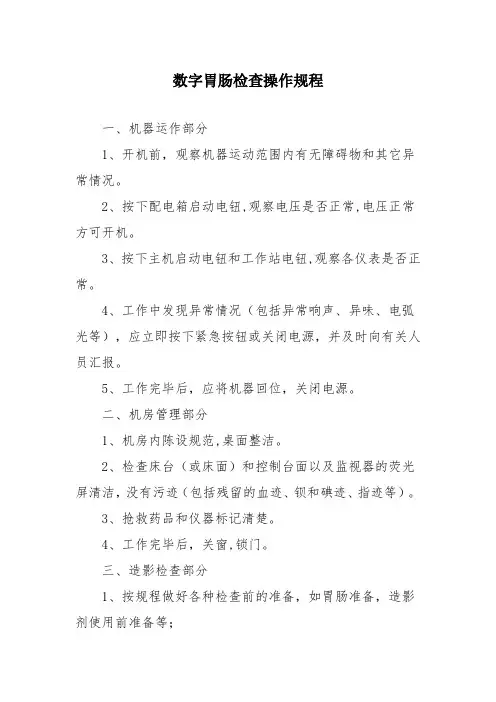

数字胃肠机标准操作规程 1、仪器名称：胃肠机型号：产地：。 2、原理由于不同的组织对X线的吸收不同，因此X线穿过人体后，会有不同程度的衰减（相当于在X线中添加了人体组织密度信号），然后使探测器接收光信号，在转换成电信号在显示器上显示人体组织的图像，从而获得诊断所需要的X光片。透视诊断X光机用平板探测器收集穿过人体、包含人体组织密度信息的X线，将其转换为可见图像，传给显示系统，从而获得诊断所需的图像。 3、主要技术参数 KV：最高 mA：最高 曝光时间： 焦点大小： 4、用途用于全身各部位的X线照片及透视检查。 4.1 骨骼系统：头颅、脊柱、骨盆及四肢等全身各部位骨折脱位、骨肿瘤、骨髓炎、先天畸形的X线照片及透视检查。 4.2 呼吸系统：肺部损伤及气胸、肺炎、肺结核、肺及纵隔肿瘤等的X线照片及透视检查。 4.3 循环系统：四肢动、静脉血管造影，风湿性心脏病等心影扩大的X线照片及透视检查 4.4 消化系统：食道癌、浅表性胃炎、胃溃疡、胃癌、十二指肠球部溃疡等钡剂透视检查及点片。 4.5 泌尿系统：肾盂、输尿管结石的造影检查。 5、操作步骤 5.1 工作前先接通设备总电源，打开控制台电源开关和工作站主机开关，检查控制台和诊断床的显示及硬件等无异常，等工作站进入正常界面，即可开始工作。 5.2 普通摄影X线机的操作： ⑴认真阅读申请单，严格按申请单要求进行投照。
⑵按申请要求摆放体位。 ⑶常规使用滤线器。 ⑷选择合适的“KV”及“mAs”，技术条件确认后按下曝光按钮。 ⑸曝光后将数字图像传到服务器上,进行后处理和胶片打印。 ⑹申请单送诊断室及时书写诊断报告。 5.3 透视诊断X线机的操作： ⑴使用前应固定好诊断床上所有附属器件，清理床周物品，检查设备运动状态 ⑵认真阅读申请单，根据需要完成透视、点片、各种特殊造影及监视下手术等工作。 ⑶检查过程中应及时调节显示器状态及各种技术参数 ⑷对透视结果及时书写诊断报告。 5.4 设备各种技术参数的设置均应在设备要求的范围之内。 5.5 工作日结束，应关闭设备控制台和工作站，断开总电源，然后清洁设备及机房。 6、一般故障排除 7、保养维护 7.1 认真填写设备状态及使用登记和维修记录。 7.2 每天工作时注意设备声音、动作等是否有异常，若有异常及时报修。 7.3 保持设备清洁，注意防尘、防潮。 7.4 由专业工程师定期巡检，对设备进行保养维修，并作记录。 8、环境要求机房及控制室应空气流通、整洁干燥，温度、湿度应适宜。 9、性能验证由省职业病防治研究所定期进行检测。 10、操作人员要求操作者须经专门培训，具有一定专业基础知识，了解设备结构和性能，熟练掌握X线检查诊断技术。 11. 其它：无
数字胃肠机注意事项 1、开机顺序：打开配电箱后开三个主电源。然后依次打开计算机，床体，高压 电源。（注意，计算机打开后进入软件后，会听到一声“嘀”的声音，然后在开床体，高压电源。）高压打开以高压面板窗口发亮显示数字为准。副显示器也要打开。大约需要4分钟左右。 2、关机顺序：高压，床体电源，计算机。和开机顺序相反。 3、进入软件后，如果没有姓名和ID号码，“透视”灯不能点亮。也就是必须 要有一个患者姓名。 4、拍普通胶片的时候，“电子点片”灯必须按灭。按需要的情况分格。透视找 准部位，即可拍片。此前剂量须手动调节好（即高压面板左边的数值）时间可适当增大。建议：计算机成像即电子点片的时候用50ms。 5、透视时间须适当清零。按“ZERO"键。高压面板右侧。 6、电子点片连续采集的时候，把“连续采集“灯打亮。即可连续采集。 7、床体旋转到水平的时候会有5秒的停顿，告诉医生已经到水平位置，若有需 要，在床前控制面板等5秒后，按床前倾斜按扭即可负角度倾斜；在控制台旁须把“床体”负角度倾斜灯点亮，即可负角度倾斜。 8、若在诊断过程中出现紧急情况，床前，控制台旁都有红色的急停按扭。可中 断床体的一切动作。 9、在ABS透视情况下，本机可自动调节剂量。直到穿透人体部位。在需要的情 况下，可调节高压面板上的"DOSE"按扭，有0，1，2三档，1，剂量最小，2，剂量最大，0，剂量居中。可根据透视图象的亮暗,是否穿透来调节。 10、片盒有5种，但可达到几种状态。即 8*10,10*8,10*12,11*14,14*11,14*14,14*17.分格灯能点亮的是允许的分格状态，点不亮是不能进行此分格的提示。 11、拍胸片的时候可以用14*17的片盒，手动把球管位置拉到1.5米。效果更好。 注意，球管在1.5米位置的时候，床体有保护动作，不能倾斜，须把球管位置恢复到1.1米的时候，床体才能倾斜。 12、若软件在运行过程中出现“采集卡资源未释放”的提示，退到windows2000桌面，点击“Viper Digital Viewer”文件。在点击Reset按扭。等到“Ready”字样显示完后。关掉此文件，重新进入操作软件即可。

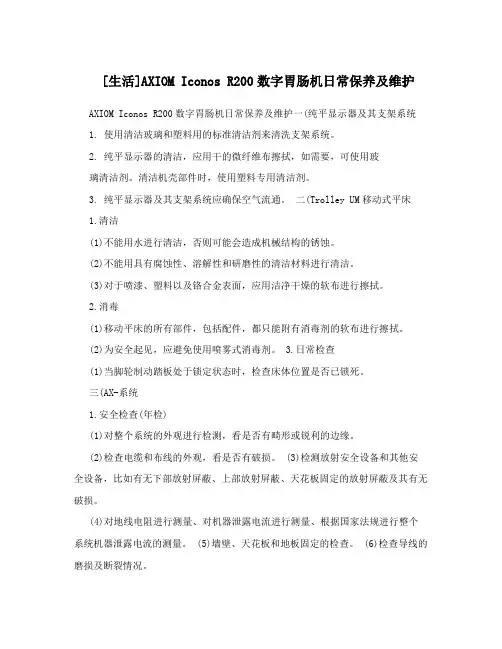

[生活]AXIOM Iconos R200数字胃肠机日常保养及维护AXIOM Iconos R200数字胃肠机日常保养及维护一(纯平显示器及其支架系统 1. 使用清洁玻璃和塑料用的标准清洁剂来清洗支架系统。 2. 纯平显示器的清洁，应用干的微纤维布擦拭，如需要，可使用玻 璃清洁剂。清洁机壳部件时，使用塑料专用清洁剂。 3. 纯平显示器及其支架系统应确保空气流通。二(Trolley UM移动式平床 1.清洁 (1)不能用水进行清洁，否则可能会造成机械结构的锈蚀。 (2)不能用具有腐蚀性、溶解性和研磨性的清洁材料进行清洁。 (3)对于喷漆、塑料以及铬合金表面，应用洁净干燥的软布进行擦拭。 2.消毒 (1)移动平床的所有部件，包括配件，都只能附有消毒剂的软布进行擦拭。 (2)为安全起见，应避免使用喷雾式消毒剂。 3.日常检查 (1)当脚轮制动踏板处于锁定状态时，检查床体位置是否已锁死。 三(AX-系统 1.安全检查(年检) (1)对整个系统的外观进行检测，看是否有畸形或锐利的边缘。 (2)检查电缆和布线的外观，看是否有破损。 (3)检测放射安全设备和其他安全设备，比如有无下部放射屏蔽、上部放射屏蔽、天花板固定的放射屏蔽及其有无破损。 (4)对地线电阻进行测量、对机器泄露电流进行测量、根据国家法规进行整个系统机器泄露电流的测量。 (5)墙壁、天花板和地板固定的检查。 (6)检查导线的磨损及断裂情况。
(7)检测返回滑车的磨损、张力、可用性和功能。 (8)对制动保持以及末端停止进行检测。 (9)检查可移动的组件，包括电缆的引入、运动和锁定制动闸。 2.预防性维护 (1)运行数据的检测。 (2)检查电缆、布线和电缆固定设备，使其处于最佳状态。 (3)清洁客户不易到达的区域内的造影剂、血液以及消毒剂。 (4)检查并清洁冷却剂及空气循环管。 (5)检查并清洁光传递通路。 (6)将异物去除，例如:定位辅助设备以及注射针。 (7)上漆以避免发生腐蚀及感染。 (8)检测耐受性。 (9)对运动力量进行检测、对驱动特性、加速及减速运动进行检测，促进所有可移动部件轻易移动的措施。 (10)对摩擦点进行检测并加以分析。 (11)错误日志文件的阅读和分析。 3.易磨损部件的更换 (1)每三年对在VERTIX PRO或TOP 选件中用于曝光设备重量补偿的钢性电缆进行检测。 (2)每10年对弹簧负荷设备进行检测。四(数字胃肠机系统 1.系统部件 (1)接触到病人的所有部件在每次使用前必须进行清洗。 (2)使用湿布或棉垫清洗部件。 (3)对于清洗，使用水或冷水溶液和相关的清洗剂。 (4)由于可能的材料不兼容性，请不要使用喷砂清洗剂、有机溶剂或包含汽油、酒精、除污剂等的清洗剂。 2.显示器屏幕 (1)显示器应该每隔一个月至少清洗一次。 (2)请使用在水中浸湿的棉布清洗显示器屏幕。 (3)使用2/3水和1/3酒精的混合物去除顽固的污斑。
设备名称：医用X线透视摄影系统 数量：一套，高压发生器，球管，影像增强器，CCD，等主要部件为整机制造厂家原厂生产，高档工作站，专业图像处理工作站，医用竖屏高分辨率图像显示器：3M（一套两个）、登记工作站19、内存：≥2GB等。 设备用途：该设备主要用于消化系统检查造影、全身各部位非血管介入治疗检查、临床应用及其他放射影像学应用，能实现全身各部位的数字化透视及数字化摄片，实现数字成像，数字图像储存管理。整机需具备良好的匹配型，要求高压发生器，球管，影增，数字化系统等为同一厂家生产，所投机型省内有装机。 1 技术规格及要求： 1.1 检查床部分： 1.1.1要求岛屿式一体化可倾斜床面遥控检查床，带有消化系统造影专用压迫 装置，可进行遥控操作，具有紧急刹车安全装置，具有不同规格的单片 点片摄影装器和全数字化成像系统；采用低吸收剂量的碳素纤维高强度 床板。 1.1.2检查床的运动范围及功能要求： ﹡1.1.2.1 床面倾倒范围：≥ - 30/+90度。 1.1. 2.2 横向移动范围：≥±11厘米。 1.1. 2.3 影像系统移动范围：≥90厘米。 ﹡1.12.4 源像距(FFD) ≥150cm，满足胸部摄影。 1.1. 2.5 胃肠造影压迫装器最大压力：≤80N。 1.1.3 能完成全身各部位的数字摄影系统要求： 1.1.3.1 滤线栅，栅密度≥6OLP/cm。 ﹡1.1.3.2 摄影及兼容IP板尺寸：17”x14”；14”x14”；14”x 11”；12”x 10”；10”x8” 1.1.3.3 具有的点片观察功能，可在点片瞬间在监视器上观察到点片的图像；自 动曝光控制功能；透视图像最后一帧保持功能。 1.2 成像系统： 1.2.1 影像增强要求高清晰金属型 1.2.1.1 增强器视野：≥12/9英寸双视野 1.2.1.2 分辨率：≥50线对／厘米 1.2.1.3 对比度率：≥30:1 1.2.1.3 液晶显示器：≥15寸，副监视器（液晶医学专用） 1.2.1.4 高档专业图像处理工作站，医用竖屏高分辨率图像显示器：3M（一套两个）、登记工作站19、内存：≥2GB; 3.1X线发生机控制系统： 3.2发生器功率：≥50千瓦 3.3最大电流≥630毫安 3.4要求采用高频变频、微处理器控制技术，频率≥50KHZ 3.5操作界面采用WINDOWS视窗界面，具有系统故障自我检测诊断功能，摄影条件AEC全自
数字胃肠机是用来检查胃肠道疾病的X线检查设备，主要用于进行咽喉部、食道、十二指肠、空回肠及结肠各种疾病的造影诊断，是检查各种溃疡、肿瘤、异物等疾病的主要检查方法之一，同时数字胃肠机不定期可以进透视，部分血管性和非血管性介入治疗的操作：如可以对全身除心脏外所有脏器做造影检查和治疗，如食道Ca支架置入，乙状结肠Ca支架置入等，对于胃肠功能性方面检查的优越性是其他检查方法所不能比拟的。数字胃肠机检查的出现使检查技术和疾病诊断率更上了一个层次。数字胃肠机支持标准DICOM接口，可以方便地接入PACS系统，进行一远程传输。以下是几种品牌数字胃肠机介绍。 1、东芝ADR-1000A数字胃肠机。该机用原装进口高频发生器、球管及一体化数字CCD 摄像系统，它有以下特点： （1）影像质量好，图像数字化采集，采集的所有图像，经数字化处理后图像更加清晰，使医生能在各种条件下观察细微病变，从而提高准确率。 （2）适时动态采像可以根据检查部位的不同，调整采像速度，并且可以动观察脏器的生理运动是否发生改变。 （3）适时的数字减影血管造影功能，可以对一些常规造影中重叠的影像进行削减，从而提高影像质量，降低误诊和漏诊率。 （4）透视剂量明显降低，大大降低辐射对患者和工作人员的不良影响。 2、岛津数字胃肠机 该品牌的数字胃肠机功能与东芝品牌的数字胃肠机大体差不多，实用性比较好。 北京万东数字胃肠机。 北京万东500mA高频X光采用高逆变技术实现低剂量曝光获取清晰影像。 特点： （1）单相全波高压整流电路。 （2）设有X射线管容量保护、阳极启动保护和摄影限时保护装置。 （3）可控硅控制高压的接入和断开。 （4）诊断床采用平衡结构，床身电动回转，床面可向头端电动移动。 （5）点片装置设有密纹固定滤线栅，电磁锁止。 （6）点片夹可作四分割摄影。 （7）摄影床面可纵向、横向移动、电磁锁止。床下设有振动滤线栅器。支柱为天地轨型，X射线组件支架为伸缩转臂式，电磁锁止，双绳保护。 （8）设有电动务手动多页式限束器，手动限束器为可见光定位式。 （9）可配有电视系统和立式摄影架。 （10）可选配电动直线体层装置，层高电动调节。
AXIOM Iconos R200数字胃肠机日常保养及维护目录： 一．纯平显示器及其支架系统 二．Trolley UM移动式平床 三．AX-系统 四．数字胃肠机系统
一、纯平显示器及其支架系统 1.使用清洁玻璃和塑料用的标准清洁剂来清洗支架系统。 2.纯平显示器的清洁，应用干的微纤维布擦拭，如需要，可使用玻 璃清洁剂。清洁机壳部件时，使用塑料专用清洁剂。 3.纯平显示器及其支架系统应确保空气流通。 二．Trolley UM移动式平床 1.清洁 （1）不能用水进行清洁，否则可能会造成机械结构的锈蚀。 （2）不能用具有腐蚀性、溶解性和研磨性的清洁材料进行清洁。（3）对于喷漆、塑料以及铬合金表面，应用洁净干燥的软布进行擦拭。 2.消毒 （1）移动平床的所有部件，包括配件，都只能用附有消毒剂的软布进行擦拭。 （2）为安全起见，应避免使用喷雾式消毒剂。 3.日常检查 （1）当脚轮制动踏板处于锁定状态时，检查床体位置是否已锁死。三．AX-系统 1.安全检查（年检） （1）对整个系统的外观进行检测，看是否有畸形或锐利的边缘。（2）检查电缆和布线的外观，看是否有破损。 （3）检测放射安全设备和其他安全设备，比如有无下部放射屏蔽、上部放射屏蔽、天花板固定的放射屏蔽及其有无破损。 （4）对地线电阻进行测量、对机器泄露电流进行测量。 （5）墙壁、天花板和地板固定的检查。 （6）检查导线的磨损及断裂情况。 （7）检测返回滑车的磨损、张力、可用性和功能。 （8）对制动保持以及末端停止进行检测。 （9）检查可移动的组件，包括电缆的引入、运动和锁定制动闸。2.预防性维护 （1）运行数据的检测。 （2）检查电缆、布线和电缆固定设备，使其处于最佳状态。 （3）清洁客户不易到达的区域内的造影剂、血液以及消毒剂。（4）检查并清洁冷却剂及空气循环管。 （5）检查并清洁光传递通路。 （6）将异物去除，例如：定位辅助设备以及注射针。 （7）上漆以避免发生腐蚀及感染。 （8）检测耐受性。 （9）对运动力量进行检测、对驱动特性、加速及减速运动进行检测，促进所有可移动部件轻易移动的措施。 （10）对摩擦点进行检测并加以分析。
大平板数字胃肠机基本参数 设备用途：应满足数字透视、数字化摄影、各类造影（消化系统 造影、泌尿系造影、子宫输卵管造影、ＥＲＣＰ等） 机型： 1、进口产品； 2、须获得 FDA 或 CE认证，国内须获得 CFDA及 CCC认 证。 参数名称参数 高压发生器 1、高压产生方式高频逆变，≥ 50ＫＨＺ *2、功率≥80ＫＷ 3、摄影电压≥150ＫＶ 4、最大 mAs ≥800mAs 5、透视方式脉冲透视及连续透视 Ｘ线球管 *1、阳极热容量≥600KHU 2、阳极转速≥9700 转/ 分 3、焦点焦点尺寸： 0.6mm/1.2mm 平板探测器 1、材料碘化铯 +非晶硅 *2、有效视野17*17 英寸 3、灰阶等级16bit 4、空间分辨率≥3.4 线对 / 毫米 数字化摄影系统
1、CPU 2、内存 3、硬盘容量 4、图像存储 5、主机操作系统 6、序列摄影帧频 7、透视图像记录 8、末帧图像保持 9、透视、摄影图像实时增强 显示软件 10、监视器 11、诊断监视器 图像处理功能 1、密度调节 2、对比度调节 3、黑/ 白反转 4、自动优化显示 5、伽玛矫正 6、水平 / 垂直翻转 7、边缘增强 8、降噪处理 9、放大（≥4 倍） 10、多幅图像显示 11、注释功能≥3.0GHZ ≥2Ｇ ≥250ＧＢ ≥10000 幅 Windows7或更新系统 ≥15fps ≥1000 帧 具有 具有 1Ｍ医用屏 3 台 ≥19 英寸 3Ｍ医用竖屏 3 台 具有 具有 具有 具有 具有 具有 具有 具有 具有 具有 具有
12、测量功能：长度、角度具有 检查床可升降 1、床体倾斜≥－ 15°/+90 ° 2、影像系统移动范围≥150cm 3、断层方式具有 4、球管触碰安全感受器具有 5、源像距≥150cm 全脊柱、全下肢成像功能 *1、功能要求拼接全脊柱、全下肢图像 2、最大扫描范围≥140cm 3、扫描速度可调 4、扫描体位立或卧位 5、扫描方式全自动拼接 6、长度测量具有 7、Cobb 角测量具有 8、全景图像打印具有 9、支持胶片打印具有 10、配有标准 Dicom 3.0 功具有 能，同时具备 Dicom 打印 存储、转输和获取功能， Worklist功能负责接入 医院内 PACS系统。
