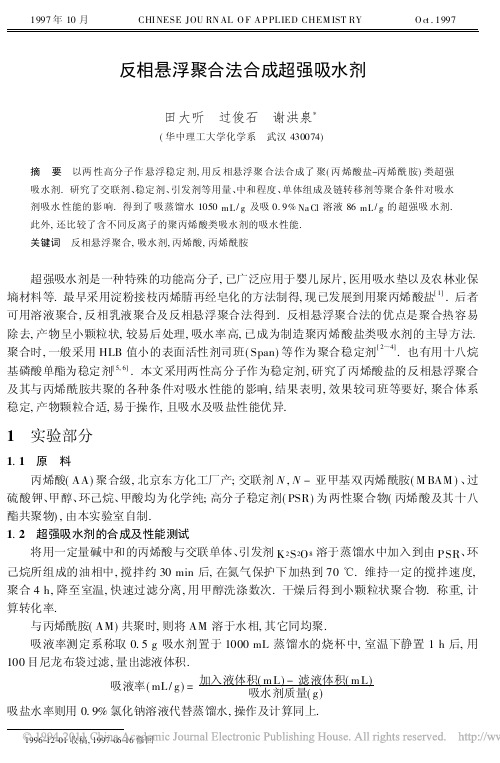

反相悬浮聚合法合成超强吸水剂 田大听 过俊石 谢洪泉* (华中理工大学化学系 武汉430074) 摘 要 以两性高分子作悬浮稳定剂,用反相悬浮聚合法合成了聚(丙烯酸盐-丙烯酰胺)类超强吸水剂.研究了交联剂、稳定剂、引发剂等用量、中和程度、单体组成及链转移剂等聚合条件对吸水剂吸水性能的影响.得到了吸蒸馏水1050mL /g 及吸0.9%Na Cl 溶液86mL /g 的超强吸水剂.此外,还比较了含不同反离子的聚丙烯酸类吸水剂的吸水性能.关键词 反相悬浮聚合,吸水剂,丙烯酸,丙烯酰胺 超强吸水剂是一种特殊的功能高分子,已广泛应用于婴儿尿片,医用吸水垫以及农林业保墒材料等.最早采用淀粉接枝丙烯腈再经皂化的方法制得,现已发展到用聚丙烯酸盐[1].后者可用溶液聚合,反相乳液聚合及反相悬浮聚合法得到.反相悬浮聚合法的优点是聚合热容易除去,产物呈小颗粒状,较易后处理,吸水率高,已成为制造聚丙烯酸盐类吸水剂的主导方法.聚合时,一般采用HLB 值小的表面活性剂司班(Span)等作为聚合稳定剂 [2～4] .也有用十八烷 基磷酸单酯为稳定剂[5,6].本文采用两性高分子作为稳定剂,研究了丙烯酸盐的反相悬浮聚合及其与丙烯酰胺共聚的各种条件对吸水性能的影响,结果表明,效果较司班等要好,聚合体系稳定,产物颗粒合适,易于操作,且吸水及吸盐性能优异. 1 实验部分 1.1 原 料 丙烯酸(AA)聚合级,北京东方化工厂产;交联剂N ,N -亚甲基双丙烯酰胺(M BAM )、过硫酸钾、甲醇、环己烷、甲酸均为化学纯;高分子稳定剂(PSR)为两性聚合物(丙烯酸及其十八酯共聚物),由本实验室自制.1.2 超强吸水剂的合成及性能测试 将用一定量碱中和的丙烯酸与交联单体、引发剂K 2S 2O 8溶于蒸馏水中加入到由PSR 、环己烷所组成的油相中,搅拌约30min 后,在氮气保护下加热到70℃.维持一定的搅拌速度,聚合4h,降至室温,快速过滤分离,用甲醇洗涤数次.干燥后得到小颗粒状聚合物.称重,计算转化率. 与丙烯酰胺(AM)共聚时,则将AM 溶于水相,其它同均聚. 吸液率测定系称取0.5g 吸水剂置于1000mL 蒸馏水的烧杯中,室温下静置1h 后,用100目尼龙布袋过滤,量出滤液体积. 吸液率(mL/g )= 加入液体积(m L)-滤液体积(m L) 吸水剂质量(g ) 吸盐水率则用0.9%氯化钠溶液代替蒸馏水,操作及计算同上. 1997年10月 CHI NESE JOU RN AL O F A P PL IED CHEM IST RY O ct.1997
阳离子聚丙烯酰胺 Ciba?ZETAG?8660絮凝剂是一种合成高分子量聚丙烯酰胺，外观为白色流动粉末，，能完全溶解于水中，形成高黏度溶液，只要低浓度就可以在某些使用中达到普通聚合物的效果。 ZETAG?8660阳电荷量中等。ZETAG?8660用于处理需要离心或带滤处理的有机工业污泥和城市污泥，亦用于活性污泥的浓缩处理，其有效PH值范围广。 ZETAG?8660采用25公斤净重塑料袋包装，每托盘有20包（500公斤）或36包（900公斤），亦有700-850公斤的大袋包装方式。我公司提供全面的技术服务及支援，包括对产品的选择、提出建议、帮助进行实验室实验和中试等。 Ciba?ZETAG?7650絮凝剂是一种超高分子量阳离子性聚丙烯酰胺，外观为自由流动的粉末，能完全溶解于水中，形成高黏度溶液。与其他常用的聚合物相比，在使用场合，这种高黏度溶液需要更大的稀释倍数和更加充分的搅拌混合。 ZETAG?7650的阳电荷量低到中等。ZETAG?7650专用于工业和城市生物污泥的离心处理，也适用于其他的浓缩和脱水过程，亦能有效用于辅助沉降过程，具有优异的脱水效果。ZETAG?7650最佳PH应用范围应为4-9，否则会影响产品效能。 ZETAG?7650采用25公斤净重塑料袋包装，每托盘有20包（500公斤）或36包（900公斤），亦有700-850公斤的大袋包装方式。 我公司提供全面的技术服务及支援，包括对产品的选择、提出建议、帮助进行实验室实验和中试等。Ciba?ZETAG?7652絮凝剂是一种超高分子量阳离子聚丙烯酰胺，外观为自由流动的粉末，能完全溶解于水中，形成高黏度溶液。与其他常用的聚合物相比，在使用场合，这种高黏度溶液需要更大的稀释倍数和更加充分的搅拌混合。 ZETAG?7652具有中等的阳电荷量。ZETAG?7652设计专为工业及城市污泥在进入离心机前的絮凝过程，具有优异的脱水效果，也适用于其他的浓缩和脱水过程，亦能有效用于辅助沉降过程。ZETAG?7652运用的PH值范围应为5-9，否则会影响产品效能。ZETAG?7652采用25公斤净重塑料袋包装，每托盘有20包（500公斤）或36包（900公斤），亦有700-850公斤的大袋包装方式。 我公司提供全面的技术服务及支援，包括对产品的选择、提出建议、帮助进行实验室实验和中试等。Ciba?ZETAG?7653絮凝剂是一种超高分子量阳离子聚丙烯酰胺，外观为自由流动的粉末，能完全溶解于水中，形成高黏度溶液。与其他常用的聚合物相比，在使用场合，这种高黏度溶液需要更大的稀释倍数和更加充分的搅拌混合。 ZETAG?7653具有中等至高的阳电荷量。ZETAG?7653专用于工业和城市有机类污泥离心机前的絮凝过程并且特别适用于生物物质含量高的污泥，具有优异的脱水效果，亦能有效用于辅助沉降过程。ZETAG?7653最佳PH值范围广。 ZETAG?7653采用25公斤净重塑料袋包装，每托盘有20包（500公斤）或36包（900公斤），亦有700-850公斤的大袋包装方式。 我公司提供全面的技术服务及支援，包括对产品的选择、提出建议、帮助进行实验室实验和中试等。Ciba?ZETAG?7651絮凝剂是一种超高分子量阳离子聚丙烯酰胺，外观为自由流动的粉末，能完全溶解于水中，形成高黏度溶液。与其他常用的聚合物相比，在使用场合，这种高黏度溶液需要更大的稀释倍数和更加充分的搅拌混合。 ZETAG?7651具有极高的阳电荷量。ZETAG?7651设计专为工业及城市污泥在进入离心机前的絮凝过程，特别适用于有机物含量高的污泥，具有优异的脱水效果，也适用于其他的浓缩和脱水过程，也能有效用于辅助沉降过程。ZETAG?7651运用的PH值范围很宽。 ZETAG?7651采用25公斤净重塑料袋包装，每托盘有20包（500公斤）或36包（900公斤），亦有700-850公斤的大袋包装方式。 我公司提供全面的技术服务及支援，包括对产品的选择、提出建议、帮助进行实验室实验和中试等。
聚丙烯酰胺合成工艺 （1）A原理：丙烯酰胺在自由基引发剂作用下经自由基聚合反应合成聚丙烯酰胺： C H O NH2 H2C 引发剂 CH2 H C C O NH2 n 丙烯酰胺在醇或吡啶溶液中，经强碱催化剂如烷氧钠的作用下，经阴离子聚合反应则生成聚β－丙酰胺。 C H O NH2 H2C 碱 阴离子聚合反应 CH2 CH2CONH n 工业生产中采用自由基聚合反应以生产聚丙烯酰胺，所用的自由基引发剂或引发剂来源种类甚多，包括过氧化物、过硫酸盐、氧化－还原体系、偶氮化合物、超声波、紫外线、离子气体、等离子体、高能辐射等。 工业生产中采用的聚合方法，主要是溶液聚合法和反相乳液聚合法，以前者应用最为广泛。此外也有采用γ－射线辐照引发固相聚合的报道。 B.丙烯酰胺水溶液聚合存在的问题：①聚合热为82.8 kJ/mol，相对来说放出的热量甚大，因此水溶液聚合法中如何及时导出聚合热成为生产中的重要技术问题之一。②是如何降低残余单体含量。因为丙烯酰胺单体毒性甚大，为了减少其危害性，特别是用于水质处理时对残余单体的含量要求低于0.1%。③是如何将聚合反应得到的高粘度流体或凝胶转变为固体物，即干燥脱水问题。④是如何自由控制产品分子量。 丙烯酰胺于25 o C, pH=1时链增长速率常数k p与链终止速率常数k t分别为（1.72±0.3）×104和（16.3±0.7）×106Lmol-1s-1，与动力学链长成正比的k p/k t1/2=4.2±0.2，此数值甚高，所以不存在链转移时，聚丙烯酰胺可获得平均分子量超过2
×107的产品。 丙烯酰胺在水溶液中进行自由基聚合时，可能产生交联生成不溶解的聚合物，当聚合反应温度过高时，此现象更为严重。理论解释认为歧化终止生成的聚合物端基具有双键，参与聚合反应或发生向聚合物进行链转移所致。此外引发剂过硫酸盐与聚丙烯酰胺加热时也会导致生成凝胶。 有人研究了工业产品聚丙烯酰胺的含氮量，发现含氮量低于理论值，认为这是由于分子内脱NH 3生成酰亚胺基团所致。 C C 22O O C C O O H NH 3 高纯度丙烯酰胺易聚合为超高分子量的聚丙烯酰胺，为了生产要求的分子量范围，须加有链转移剂，链转移常数如表所示。
实验二 苯乙烯的悬浮聚合 一、实验目的 1、学习悬浮聚合的实验方法,了解悬浮聚合的配方及各组份的作用； 2、了解控制粒径的成珠条件及不同类型悬浮剂的分散机理、搅拌速度、搅拌器形状对悬浮聚合物粒径等的影响，并观察单体在聚合过程中之演变。 二、实验原理 悬浮聚合是通过强力搅拌并在分散剂的作用下，把单体分散成无数的小液珠悬浮于水中由油溶性引发剂引发而进行的聚合反应。 在悬浮聚合体系中，单体不溶或微溶于水，引发剂只溶于单体，水是连续相，单体为分散相，是非均相聚合反应。 但聚合反应发生在各个单体液珠内，对每个液珠而言，从动力学的观点看，其聚合反应机理与本体聚合一样，每一个微珠相当于一个小的本体，因此悬浮聚合也称小珠本体聚合。单体液珠在聚合反应完成后成为珠状的聚合产物。 悬浮聚合克服了本体聚合中散热困难的问题，但因珠粒表面附有分散剂，使纯度降低。 苯乙烯（St ）通过聚合反应生成如下聚合物。反应式如下： 在悬浮聚合过程不溶于水的单体依靠强力搅拌的剪切力作用形成小液滴分散于水中，单体液滴与水之间的界面张力使液滴呈圆珠状，但它们相互碰撞又可以重新凝聚，即分散和凝聚是一个可逆过程。当微珠聚合到一定程度，珠子内粒度迅速增大，珠与珠之间很容易碰撞粘结，不易成珠子，甚至粘成一团。 为了阻止单体液珠在碰撞时不再凝聚，必须加入分散剂，选择适当的搅拌器与搅拌速度。分散剂在单体液珠周围形成一层保护膜或吸附在单体液珠表面，在单体液珠碰撞时，起隔离作用，从而阻止或延缓单体液珠的凝聚。 悬浮聚合分散剂主要有两大类： (i)水溶性的高分子：如聚乙烯醇、明胶、羟基纤维素等； (ii) 难溶于水的无机物：如碳酸钙、滑石粉、硅藻土等。 水溶性高分子 难溶于水的无机物 图1 悬浮聚合分散剂作用机理示意图 n C H C H 2H 2C H n 引发剂加热
判断阳离子聚丙烯酰胺离子度的计算公式分析以及实验具体步骤解析。 阳离子聚丙烯酰胺的具体测定方法： 仪器和设备：磁力搅拌器、锥形瓶（250ml）、棕色滴定管（10 ml）； 聚丙烯酰胺药剂配制：0.1mol/L硝酸银标准溶液；0.1mol/LAgNO3溶液的配制； 步骤： （1）在台秤上称取8.5gAgNO3，溶于500mL不含C1-的水中，将溶液转入棕色细口瓶中，置暗处保存，以减缓因见光而分解的作用； （2）0.1 mo1/LAgNO?3溶液的标定：准确称取1.5-1.6 gNaCl基准物质于250mL烧杯中，加100mL水溶解，定量转入250mL容量瓶中，加水稀释至标线，摇匀； （3）准确移取25.00mlNaCl标准溶液于250mL锥形瓶中，加25mL水，1mL 5％K2CrO4溶液，在不断摇动下用AgNO3溶液滴定，至白色沉淀中出现砖红色，即为终点。根据NaCl 的用量和滴定所消耗的AgNO3标准溶液体积，计算AgNO3标准溶液的浓度。平行测定三次； （4）5%、10%K2CrO4指示剂； （5）分别准确称取2.50、5.00g K2CrO4于100ml烧杯中，加50ml蒸馏水溶解，倒入试剂瓶中待用； （6）准确称取0.300g的阳离子聚丙烯酰胺溶于装有150ml蒸馏水的250ml锥形瓶中，搅拌使之完全溶解；加入5滴10%的K2CrO4指示剂，在磁力搅拌器下用硝酸银标准溶液滴定至砖红色时为终点；同时做空白试验。 阳离子聚丙烯酰胺的阳离子度DC%=[M×N×（V-V0）]/(1000×W×固含量)*100%；V—样品消耗硝酸银标准溶液的体积（ml）;W—样品质量（g）;V0—空白消耗硝酸银标准溶液体积（ml）;M—DMC和SMC平均分子量（201.6）。N—硝酸银标准溶液的浓度（mol/L）。 阳离子聚丙烯酰胺外观为白色粉粒
阳离子聚丙烯酰胺生产工艺 聚丙烯酰胺简称PAM、结构式为[-CH2-CH(CONH2]n-,分子量在400-2000 万之间。聚丙烯酰胺主要有两种商品形式,一种是外观为白色或略带黄色粉末状的,易溶于水,速度很慢,提高温度可以稍微促进溶解,但温度不得超过50℃,以防发生分子降解,难溶于有机溶剂。另一种是无色粘稠胶体,还有聚丙烯酰胺乳液(上海合成树脂研究所研制。中性,无毒。聚丙烯酰胺贮存于阴凉、通风、干燥的库房内,防潮、避光、防热.存放时间不宜过长。聚丙烯酰胺按结构分为阳离子型、阴离子型、两性离子和非离子型。 1.2 阳离子聚丙烯酰胺(CPAM 阳离子聚丙烯酰胺(CPAM是由一种阳离子单元和丙烯酰胺非离子单元构成的共聚物,其分子链上带有可以电离的正电荷基团(-CONH2,在水中可以电离成聚阳离子和小的阴离子,能与分散于溶液中的悬浮粒子吸附和架桥,有着极强的絮凝作用。阳离子聚丙烯酰胺被广泛用于水处理以及冶金、造纸、石油、化工、纺织、选矿等领域,用作增稠剂、絮凝剂、减阻剂,具有凝胶、沉降、补强等作用。CPAM 的分子量一般比NPAM 和APAM 低,特别适用于城市污水、城市污泥、造纸污泥及其它工业污泥的脱水处理。 在阳离子聚丙烯酰胺的合成中较常用的阳离子单体有甲基丙烯酰氧乙基三甲基氯化铵(DMC、丙烯酰氧乙基三甲基氯化铵(DAC、二甲基二烯丙基氯化铵(DMDAAC、丙烯酰氨基丙基三甲基氯化铵(AMPTAC、甲基丙烯酸-2-(N,N-二甲氨基乙酯(DM、丙烯酸-2-(N,N-二甲氨基乙酯(DA等。其中以DMDAAC、DAC、DMC 较常用。(1DMDAAC 二甲基二烯丙基氯化铵,为高纯度、聚合级、季胺盐、高电荷密度的阳离子单体,含微量氯化钠和其他杂质(可控范围,分子式为C8H16NCl,分子量161.5。该分子结构中含有烯基双键,可以通过各种聚合反应,形成线性均聚物和各种共聚物。DMDAAC 作为阳离子单体通过均聚或共聚形成高分子。在水处理过程中可用于脱
不同离子型聚丙烯酰胺的使用方法和用量 一、阴离子聚丙烯酰胺： 1、用于污水沉降中，建议配比浓度0.1%。 2、先将粉剂均匀地投撒在自来水中，加以40-60转/分的中速搅拌使高分子充分溶解于水，方可投加使用。 3、实验时，取100ml废水，加入10%聚合氯化铝溶液，并缓慢搅拌，用注射器缓慢滴加PAM 溶液，每次 0.5ml，根据生成的矾花大小及絮体紧密程度、上清液清澈度、沉降速度、投加量等来确定最合适的药剂。 4、适用于钢铁、化纤、印染、电镀、湿法冶金，也可用建筑胶水厂、涂料厂做增稠剂、造纸厂做分散剂等。吨废水添加干粉量为5-10g。 二、非离子聚丙烯酰胺 用于气浮工艺时，建议配比浓度0.1%，用法同阴离子，搅拌时间90分钟。 三、阳离子聚丙烯酰胺 1、用于污泥脱水时，建议配比浓度0.2%，搅拌时间50分钟投加使用。 2、实验时，取100ml废水，用注射器缓慢滴加PAM溶液，每次约0.5ml，根据生成的矾花大小及絮体紧密程度、上清液清澈度、沉降速度、投加量等来确定最合适的药剂。 3、适用于制药厂、皮革厂、印染污泥、化工污泥、造纸厂、污水处理厂等，吨废水添加干粉量为10-20g. 四、药剂用量计算 1.阴离子：配比浓度1/1000即：1吨水量加1kgPAM做小实验：如污水100ml里加1ml 药剂;1吨污水里加10g（L）药剂;1吨污水里加10gPAM. 2.阳离子：配比浓度2/1000即：1吨水里加2kgPAM;做小实验：如污泥100ml里 0.5mlL药剂;1吨污泥里加5kg药剂;1吨污泥里加10gpAM 五、影响气浮效果的因素 1、溶解情况如何？PAM 溶解时搅拌强度不宜过大，可以考虑延长搅拌时间来改善溶解情况 2、配制浓度问题。PAM配制浓度偏高时与待处理废水的混合可能会不够理想，可以考虑降低配制浓度，最低可调至0.05%，一般为0.05%-0.1%。由于低浓度时PAM 溶解较困难，可以先配制成一个较高浓度的溶液，然后由后稀释系统稀释至所需浓度。 3、PAC与PAM投加点间距，条件允许情况下间距尽可能远 4、PAM投加与混合。反应情况不理想时可以考虑两点投加，且两投加点之间要有一定的距离，第二个投加点离出水口不宜过远，以防止产生的絮团再次破碎。出水口前管道内应设置静态混合器，条件不足的话，弄个弯头也将就了 六、聚丙烯酰胺经验用量 中断废水回收、废浆污泥脱水阴离子、阳离子千分之三配每吨用3-5克；城市污水处理厂污泥脱水阳离子千分之五配每吨干污泥用4千克；钢厂循环水处理、污泥脱水阴离子1200万千分之五配每吨用5-7克；洗煤煤泥沉降、层渣沉降阴离子800-1200万千分之三配每吨用4克；盐水澄清去除钙、镁阴离子1800万千分之一配每吨用1-2克；电镀重金属、氢氧化物处理阴离子600-800万千分之一配每吨用1-2克；浮选助剂浮选前改进颗粒大小阴离子1000万千分之三配每吨用3-4克；肉
聚丙烯酰胺合成技术与应用介绍 聚丙烯酰胺(PAM)是丙烯酰胺(AM)均聚或1其他单体共聚而成的质量分数为50%以上的线型水溶性高分子化学品的总称。由十其结构单儿中含有酰胺基，易形成氢键，所以具有良好的水溶性，广泛应用于石油、金属及化学矿山开采、水处理、纺织、造纸等行业。PAM 系列产品可分为非离子型(NPAM)、阳离子型(CPAM)、阴离子型(APAM)和两性4大类。相对分子质量大小是PAM主要性能指标之一。 1 PAM的合成方法 PAM一般由自由基引发聚合合成，主要有本体法、水溶液法、乳液法和悬浮法等合成方法。根据聚合是否加入其他单体，又可分为均聚和共聚2种，PAM产品形态有水溶液、乳剂和粉剂等。 1. 1水溶液聚合法 水溶液聚合法是将单体AM和引发剂溶解在水中的聚合反应，是目前应用较广泛和成熟的技术。所得PAM产品有胶状和粉状2种，其胶体采用质量分数为8%-10%或20%-30% AM的水溶液在引发剂作用下直接聚合而得，产物经脱水干燥后可得粉状产品。产物相对分子质量为7万-700万。该法优点为安全、工艺设备简单、环境污染小，缺点是产物固含量低，仅为8%-15%，且易发生酰亚胺化反应，生成凝胶。 在PAM的水溶液聚合中，引发剂在很大程度上决定了聚合反应后得到产物的相对分子质量、产率，因而新型引发体系的开发是AM 水溶液聚合研究的关键。蔡开勇等人研究了过硫酸钾一胺体系、过硫
酸钾连二硫酸钠体系、有机过氧化物、浪酸盐或氯酸盐、金属离子等五类氧化还原引发体系对合成PAM相对分子质量的影响，发现过硫酸钾一连二硫酸钠体系是合成高相对分子质量PAM的有效引发体系。吴挡兰等人采用复合氧化还原引发体系，得到相对分子质量为3. 05 X 106的PAM。穆志坚采用过硫酸钾一氮三丙酰胺引发体系，在最佳土艺条件下，得到相对分子质量为6.2X105的PAM,转化率为98. 94%。张宝军等人开发出一种新型氧化还原引发体系，以AM和丙烯酸钠为单体，进行水溶液自由基共聚合反应，合成了相对分子质量高达1.8X107，过滤比为1. 24的超高相对分子质量PAM。 双官能度引发聚合是自由基聚合中一个很活跃的研究领域，它直接影响聚合速率和聚合物性能，包括端基性能、相对分子质量大小、结构等。Shah和8me、首次提出自由基“逐步聚合”概念，指出双官能度引发齐」能够用十自由基均聚制备超高相对分子质量聚合物。日木江畸厚等人使用双官能度过氧化物Luperox-2, 5-2, 5与NaHS03及Fev组成的氧化还原引发体系引发AM溶液聚合，制备了高相对分子质量的PAM}I-7。黄利铭等人以双官能度氧化还原引发体系为主，配合偶氮化合物引发剂组成新型复合引发体系，在低温下采用均相水溶液聚合法引发AM均聚，制备相对分子质量高达2 000万的PAM。 西南石油学院的胡星琪研究小组开发了一种新型的基十后过渡金属和业硫酸氢钠的AM水溶液聚合用引发体系，该体系的特点是不需要氮气保护，在常温不搅拌的情况下即可引发AM的水溶液聚合反应，日反应过程平稳可控，不易发生爆聚，可得到相对分子质量在
聚丙烯酰胺 1、定义 丙烯酰胺聚合物是丙烯酰胺的均聚物及其共聚物的统称。工业上凡是含有50%以上的丙烯酰胺（AM）单体结构单元的聚合物，都泛称聚丙烯酰胺。其他单体结构单元含量不足5%的通常都视为聚丙烯酰胺的均聚物。 聚丙烯酰胺，polyacrylamide（PAM），CAS RN：[9003-05-8]，结构式为： n是聚合度。n的范围很宽，数量级为102~105，相应的相对分子质量由几千到上千万。 分子量是PAM的最重要参数。按其值得大小有低分子量（<100×104）、中等分子量（100×104~1000×104）、高分子量（1000×104~1500×104）和超高分子量（>1700×104）四种。不同分子量范围的PAM有不同的应用性质和用途。 2、分类 聚丙烯酰胺按在水溶液中的电离性可分为非离子型、阴离子型、阳离子型、两性型。 非离子型聚丙烯酰胺（NPAM）的分子链上不带可电离基团，在水中不电离；阴离子型聚丙烯酰胺（APAM）的分子链上带有可电离的负电荷基团，在水中可电离成聚阴离子和小的阳离子；阳离子型聚丙烯酰胺（CPAM）的分子链上带有可电离的正电荷基团，在水中可电离成聚阳离子和小的阴离子；两性的聚丙烯酰胺（AmPAM或ZPAM）的分子链上则同时带有可电离的负电荷基团和正电荷基团，在水中能电离成聚阴离子和聚阳离子，ZPAM的电性依溶液体系的PH值和何种类型的电荷基团多寡而定。 PAM的电性称谓和所带的电荷基团解离后的电性称谓相同。 按照聚合物分子链的几何形状可把PAM分为线型、支化型和交联型。PAM分子链的形状一般是线型结构。但是在丙烯酰胺自由基聚合反应的过程中会发生链转移反应。
阳离子聚丙烯酰胺使用注意事项： 1、絮团的大小：絮团太小会影响排水的速度，絮团太大会使絮团约束较多水而降低泥饼干度。经过选择聚丙烯酰胺的分子量能够调整絮团的大小。 2、污泥特性。第一点理解污泥的来源，特性以及成分，所占比重。依据性质的不同，污泥可分为有机和无机污泥两种。阳离子聚丙烯酰胺用于处置有机污泥，相对的阴离子聚丙烯酰胺絮凝剂用于无机污泥，碱性很强时用阳离子聚丙烯酰胺，而酸性很强时不宜用阴离子聚丙烯酰胺，固含量高时污泥通常聚丙烯酰胺的用量也大。 3、絮团强度：絮团在剪切作用下应坚持稳定而不破碎。进步聚丙烯酰胺分子量或者选择适宜的分子构造有助于进步絮团稳定性。 4、聚丙烯酰胺的离子度：针对脱水的污泥，可用不同离子度的絮凝剂经过先做小试停止挑选，选出最佳适宜的聚丙烯酰胺，这样即能够获得最佳絮凝剂效果，又可使加药量最少，节约本钱。 5、聚丙烯酰胺的溶解：溶解良好才干发充沛发挥絮凝作用。有时需求加快溶解速度，这时可思索进步聚丙烯酰胺溶液的浓度。 任何絮凝剂 絮凝剂 理论基础是;“聚并”理论，絮凝剂主要是带有正电（负)性的基团中和一些水中带有负(正）电性难于分离的一些粒子或者叫颗粒，降低其电势，使其处于不稳定状态，并利用其聚合性质使得这些颗粒，集中，并通过物理或者化学方法分离出来。 一般为达到这种目的而使用的药剂，称之为絮凝剂。 主要分为两大类别：铁制剂系列和铝制剂系列，当然也包括其丛生的高聚物系列。絮凝剂有不少品种，其共通特点是能够将溶液中的悬浮微粒聚集联结形成粗大的絮状团粒或团块。絮凝剂简述如下： 无机絮凝剂 1.1 无机絮凝剂的分类和性质 无机絮凝剂按金属盐可分为铝盐系及铁盐系两大类；铝盐以硫酸铝、氯化铝为主，铁盐以硫酸铁、氯化铁为主。后来在传统的铝盐和铁盐的基础上发展合成出聚合硫酸铝、聚合硫酸铁等新型的水处理剂，它的出现不仅降低了处理成本，而且提高了功效。这类絮凝剂中存在多羟基络离子，以OH-为架桥形成多核络离子，从而变成了巨大的无机高分子化合物，相对分子质量高达1×105。无机聚合物絮凝剂之所以比其他无机絮凝剂能力高、絮凝效果好，其根本原因就在于它能提供大量的如上所述的络合离子，能够强烈吸附胶体微粒，通过粘附、架桥和交联作用，从而促使胶体凝聚。同时还发生物理化学变化，中和胶体微粒及悬浮物表面的电荷，降低了Zeta电位，使胶体粒子由原来的相斥变成相吸，破坏了胶团的稳定性，促使胶体微粒相互碰撞，从而形成絮状混凝沉淀，而且沉淀的表面积可达(200-1000)m2/g，极具吸附能力。也就是说，聚合物既有吸附脱稳作用，又可发挥黏附、桥联以及卷扫絮凝作
阳离子聚丙烯酰胺性能指标 阳离子聚丙烯酰胺性能指标： 1、外观白色颗粒 2、分子量（万）300-1200 3、水不溶物（可调）≤0.2% ≥88% 4、固含量1.0mm 的≤5% 5、离子化度（可调）10-60% 6、粒度0.2mm 的≤5% 7、溶解时间≤2小时 8、残余单体≤0.1% 主要用途: a、造纸助剂：在造纸行业中，可直接与无机盐离子、纤维以及其它有机高分子发生静电桥梁作用以达到增强纸张的物理强度，减少纤维或阳离子PAM纸张增强剂，是一种含氨基甲酰基的水溶性阳离子聚合物具有等功能，可有效地提高纸的强度。减少纤维或填料的流失，加快滤水，起到增强、助留、助滤的作用。其次还可以用于白水处理，在脱墨过程中亦能起到明显的絮凝效果。
b、用于以江河作水源的自来水厂的水处理絮凝剂：用量少，效果好，成本低。特别是和无机絮凝剂复配使用效果更好。它将成为沿长江、黄河、淮河及其他河流流域的水厂的高效絮凝剂。 c、污水和有机废水的处理：本产品在酸性或碱性介质中均呈现阳电性，这样对污水中悬浮颗粒带阴电荷的污水进行絮凝沉淀，澄清是极为有效的。如酒精厂废水，啤酒厂废水，味精厂废水，制糖厂废水，肉制品厂废水，饮料厂废水，纺织印染厂的废水等。用阳离子聚丙烯酰胺要比用阴离子聚丙烯酰胺，非离子聚丙烯酰胺或无机盐效果要高数倍或数十倍。因为这类废水普遍带有阴电荷。 d、污泥脱水剂：城市与工业污水常用活化污泥法处理，生化污泥常常是亲水性很强的胶体，有机含量高，极难脱水。用阳离子聚丙烯酰胺处理，用量少，脱水效率高，易于分离。 e、油田化学剂：如粘土防膨剂，油田酸化用稠化剂等。如有阳离子絮凝剂的需求请直接联系本公司。
实验一聚丙烯酰胺的合成与水解 一、实验目的 1．熟悉由丙烯酰胺合成聚丙烯酰胺（PAM）的加聚反应。 2．熟悉聚丙烯酰胺在碱溶液中的水解反应。 二、实验原理 聚丙烯酰胺（PAM）可在过硫酸铵引发下由丙烯酰胺合成： 由于反应过程中无新的低分子物质析出，高分子的化学组成与反应物分子（单体）相同，所以这一合成反应属于加聚反应。 随着加聚反应的进行，分子链增长。当分子链增长到一定程度，既可通过分子间的相互纠缠形成网状结构，使溶液的粘度明显增加。 聚丙烯酰胺（PAM）可在碱溶液中水解，产生部分水解聚丙烯酰胺（HPAM）： 随着水解反应的进行，有氨气放出并产生带负电的链节。由于带负电的链节互相排斥，使部分水解聚丙烯酰胺有较伸直的构象，因而对水的稠化能力增加。 聚丙烯酰胺（PAM）在油田中有许多用途。 三、仪器药品 酒精灯一套、烧杯、量筒、搅拌棒、台秤。 丙烯酰胺、过硫酸铵(10%)、氢氧化钠(10%)、PH试纸。 四、实验步骤 1．丙烯酰胺的加聚反应 ⑴用台秤称取100ml烧杯和搅拌棒的重量（W1），然后在烧杯中加入2g丙烯酰胺和18ml 水，搅拌溶解，配得10%的丙烯酰胺溶液。 ⑵在恒温水浴中，将10%的丙烯酰胺溶液加热至60℃，然后加入15滴10%过硫酸铵溶液，引发丙烯酰胺加聚。
⑶在加聚过程中，慢慢搅拌，注意观察溶液粘度的变化。 ⑷半小时后，停止加热，产物为聚丙烯酰胺。 2．聚丙烯酰胺的水解 ⑴称量制得的聚丙烯酰胺（W2），补加水，使聚丙烯酰胺溶液的浓度为5%。搅拌溶液，观察高分子的溶解情况。 ⑵加入4ml10%氢氧化钠溶液，放入沸水浴中升温至90℃以上进行水解。 ⑶在水解过程中，慢慢搅拌，注意观察溶液粘度的变化，并检查氨气的放出（用润湿的PH试纸）。 ⑷半小时后，将烧杯从沸水浴中取出，产物为部分水解聚丙烯酰胺。 ⑸称量产物重量（W3），补加水，制得5%的部分水解聚丙烯酰胺溶液，倒入回收瓶中。 五、数据记录及处理 1．记录并解释合成聚丙烯酰胺的各种现象。 2．记录并解释聚丙烯酰胺水解的各种现象。
福州大学至诚学院 化学工程系 本科实验报告 课程名称：综合型化学实验 实验项目名称：高吸水性树脂的制备 实验室名称：高分子化工研究所 学生姓名：袁礼波 学号：210892567 年级、专业：08级应用化学 实验指导教师：英晓光 2011年11 月28 日
一、实验目的： 1、掌握运用高分子聚合原理合成有机高分子聚合物的研究方法。 2、进一步熟练有机化学实验的基本操作。 3、了解高吸水性树脂的基本功能及其用途。 4、了解合成聚合物类高吸水性树脂的制备方法。 5、了解反响悬浮聚合制备亲水性聚合物的方法。 二、实验原理： 该实验已丙烯酸为聚合单体，N,N-二甲基双丙烯酰胺为交联剂、过硫酸铵为引发剂、司班60为分散剂，在有机溶剂环己烷中进行逆向悬浮聚合。 高吸水树脂的吸水原理：高吸水树脂一般为含有亲水基团和交联结构的高分子电解质。吸水前，高分子链相互靠拢缠在一起，彼此交联成网状结构，从而达到整体上的紧固。与水接触时，因为吸水树脂上含有多个亲水基团，故首先进行水润湿，然后水分子通过毛细作用及扩散作用渗透到树脂中，链上的电离基团在水中电离。由于链上同离子之间的静电斥力而使高分子链伸展溶胀。由于电中性要求，反离子不能迁移到树脂外部，树脂内外部溶液间的离子浓度差形成反渗透压。水在反渗透压的作用下进一步进入树脂中，形成水凝胶。同时，树脂本身的交联网状结构及氢键作用，又限制了凝胶的无限膨胀。 高吸水树脂的吸水性受多种因素制约，归纳起来主要有结构因素、形态因素和外界因素三个方面。结构因素包括亲水基的性质、数量、交联剂种类和交联密度，树脂分子主链的性质等，树脂的结构与生产原料、制备方法有关。交联剂的影响：交联剂用量越大，树脂交联密度越大，树脂不能充分地吸水膨胀；交联剂用量太低时，树脂交联不完全，部分树脂溶解于水中而使吸水率下降。吸水量与水解度的关系：当水解度在60~85%时，吸收量较大；水解度大于时，吸收量下降，其原因是随着水解度的增加，尽管亲水的羧酸基团增多，但交联剂也发生了部分水解，使交联网络被破坏。形态因素主要指高吸水性树脂的产品形态。增大树脂产品的表面，有利于在较短时间内吸收较多的水，达到较高吸水率，因而将树脂制成多孔状或鳞片可保证其吸水性。 外界因素主要指吸收时间和吸收液的性质。随着吸收时间的延长，水分由表面向树脂产品内部扩散，直至达到饱和。高吸水树脂多为高分子电解质。其吸水性受吸收液性质，特别是离子种类和浓度的制约。在纯水中吸收能力最高；盐类物质的存在，会产生同离子效应，从而显著影响树脂的吸收能力；遇到酸性或碱性物质，吸水能力也会降低。电解质浓度增大，树脂的吸收能力下降。对于二价金属离子形成的盐如，除盐效应外，还可能在树脂的大分子之间羧基上产生交联，阻碍树脂凝胶的溶胀作用，从而影响吸水能力，因而二价金属离子对树脂吸水性的降低将更为显著。 三、实验试剂和仪器： 试剂规格厂家
分析聚丙烯酰胺阳离子、非离子、阴离子三者在污水处理中聚丙烯酰胺分为三种，有阳离子聚丙烯酰胺、非离子聚丙烯酰胺、阴离子聚丙烯酰胺，三者都在污水处理中有一定的用途，但是相互间又有一定的区别，以下来把三者间区别做个简单分析下。 聚丙烯酰胺（PAM）是一种线型水溶性高分子，是水溶性高分子化合物中应用最为广泛的品种之一，PAM及其衍生物可以用作高效的絮凝剂、增稠剂、纸张增强剂以及液体的减阻剂，广泛应用于水处理、造纸、石油、煤炭、矿冶、地质、轻纺、建筑等工业部门。 非离子聚丙烯酰胺: 用途: 污水处理剂:当悬浮性污水显酸性时,采用非离子聚丙烯酰胺作絮凝剂较为合适.这是PAM起吸附架桥作用,使悬浮的粒子产生絮凝沉淀,达到净化污水的目的.也可用于自来水的净化,尤其是和无机絮凝剂配合使用,在水处理中效果最佳. 纺织工业助剂:添加一些化学品可配成化学资料,用于纺织品上浆. 防沙固沙:将非离子聚丙烯酰胺溶成0.3%浓度加入交联剂,喷洒在沙漠上可起到防沙固沙的作用. 土壤保湿剂:用作土壤保湿剂和各种改性聚丙烯酰胺的基础原料. 阳离子聚丙烯酰胺: 用途: 污泥脱水:根据污性质可选用本产品的相应牌号,可有效在污泥进入压滤之前进行重力污泥脱水.脱水时,产生絮团大,不粘滤布,
在压滤时不流散,用量少,脱水效率高,泥饼含水率在80%以下. 污水和有机废水的处理:本产品在酸性或碱性介质中均呈现阳电性,这样对污水中悬浮颗粒带阴电荷的污水进行絮凝沉淀,澄清是极为有效的,如酒精厂废水,啤酒厂废水,味精厂废水,制糖厂废水,肉食品厂废水,饮料厂废水,纺织印染厂的废水等,用阳离子聚丙烯酰胺要比用阴离子聚丙烯酰胺,非离子聚丙烯酰胺或无机盐效果要高数倍或数十倍,因为这类废水普遍带有阴电荷. 自来水厂水处理絮凝剂:该产品具有用量少,效果好,成本低等特点,告别是和无机絮凝剂复配使用效果更好. 油田化学品:如粘土防膨剂,油田酸化用稠化剂品等. 造纸助剂:阳离子PAM纸张增强剂是一种含氨基甲酰基的水溶性阳离子聚合物,具有增强、助留、助滤等功能，可有效地提高纸的强度。同时该产品也是一种高效分散剂。 阴离子聚丙烯酰胺： 用途：工业废水处理：对于悬浮颗粒，较出、浓度高、粒子带阳电荷，水的PH值为中性或碱性的污水，钢铁厂废水，电镀厂废水，冶金废水，洗煤废水等污水处理，效果最好。饮用水处理：我国很多自来水厂的水源来自江河，泥沙及矿物质含量高，比较浑浊，虽经过沉淀过滤，仍不能达到要求，需要投加絮凝剂，投加量是无机絮凝剂的1/50，但效果是无机絮凝剂的几倍，对于有机物污染严重的江河水可采用无机絮凝剂和我公司的阳离子聚丙烯酰胺配合使用效果更好。淀粉厂及酒精厂的流失淀粉酒糟的回收：现在很多淀粉厂的废水内含
阳离子聚丙烯酰胺（CPAM）生产工艺报告 报告人：宋金凤、刘鹏飞 所学专业：化学工程与工艺 指导教师：吴燕副教授 天津科技大学 二〇一〇年六月
目录 1前言 (1) 1.1聚丙烯酰胺概述 (1) 1.2阳离子聚丙烯酰胺(CPAM) (1) 1.3阳离子聚丙烯酰胺发展史、现状及趋势 (2) 2原料 (3) 2.1原料简介 (3) 2.2主要价格及供应 (5) 2.3AM的精制 (5) 3CPAM生产工艺 3.1PAM自由基聚合机理 (6) 3.2CPAM的制备方法 (6) 3.3水溶液制备CPA (7) 3.4常见CPAM制备举例 (7) 3.5国内普遍技术及其存在的问题 (9) 3.6未来CPAM的发展方向 (9) 4生产设备 (10) 5其他事项 (11) 参考文献 (13) 致谢 (14)
1前言 1.1聚丙烯酰胺概述 聚丙烯酰胺简称PAM、结构式为[－CH2－CH(CONH2)]n－，分子量在400-2000万之间。聚丙烯酰胺主要有两种商品形式，一种是外观为白色或略带黄色粉末状的，易溶于水，速度很慢，提高温度可以稍微促进溶解，但温度不得超过50℃，以防发生分子降解，难溶于有机溶剂。另一种是无色粘稠胶体，还有聚丙烯酰胺乳液(上海合成树脂研究所研制)。中性，无毒。聚丙烯酰胺贮存于阴凉、通风、干燥的库房内，防潮、避光、防热．存放时间不宜过长。聚丙烯酰胺按结构分为阳离子型、阴离子型、两性离子和非离子型。 我国已是全球最大的PAM生产国，销售量占全球销售量的40%。从2006年开始销售量就是美国销售量的2倍,是日本的4倍多,占世界销售量的1/3强。表1、表2分别为2006年全球PAM2006年销售量及中国PAM2008年销售量和销售额与全球的比较。 PAM的今后市场用途主要为采油、水处理、造纸、选矿。由于这些市场仍有很大的发展空间，因此，PAM产量预计将仍以10%以上的年增长速度发展。 表1全球PAM2006年销售量 美国西欧日本中国其他全球销售量/万吨15.513.48.631.317.986.7 全球份额/%17.915.410.036.120.6100 表2中国PAM2008年销售量和销售额 中国全球中国占全球比例/%销售量/万吨40.398.640.0 销售额/亿元76.123931.8 1.2阳离子聚丙烯酰胺(CPAM) 阳离子聚丙烯酰胺（CPAM）是由一种阳离子单元和丙烯酰胺非离子单元构
聚丙烯酰胺的合成与水解 一、实验目的 1.熟悉由丙烯酰胺合成聚丙烯酰胺的加聚反应。 2.熟悉聚丙烯酰胺在碱溶液中的水解反应。 二、实验原理 聚丙烯酰胺可在过硫酸铵的引发下由丙烯酰胺合成： 由于反应过程中无新的低分子物质产生，所以高分子的化学组成与起始单体相同，因此这一合成反应属于加聚反应。随着加聚反应的进行，分子链增长。当分子量增长到一定程度时，即可通过分子间的相互纠缠形成网络结构，使溶液的粘度明显增加。 聚丙烯酰胺可以在碱溶液中水解，生成部分水解聚丙烯酰胺： 随着水解反应的进行，有氨放出并产生带负电的链节。由于带负电的链节相互排斥，使部分水解聚丙烯酰胺有较伸直的构象，因而对水的稠化能力增加。 聚丙烯酰胺在钻井和采油中有许多用途。 三、仪器和药品 1.仪器 恒温水浴，沸水浴，烧杯，量筒，搅拌棒，电子天平。 2.药品
丙烯酰胺（化学纯），过硫酸铵（分析纯），氢氧化钠（分析纯）。四、实验步骤 1．丙烯酰胺的加聚反应 （1）用台秤称取烧杯和搅拌棒的质量（后面计算用到这一质量）。然后在烧杯中加入2g 丙烯酰胺和18mL 水，配成10％的丙烯酰胺溶液。 （2）在恒温水浴中，将10％丙烯酰胺加热到60℃，然后加入15 滴10％过硫酸铵溶液，引发丙烯酰胺加聚。 （3）在加聚过程中，慢慢搅拌，注意观察溶液粘度的变化。 （4）半小时后，停止加热，产物为聚丙烯酰胺。 2.聚丙烯酰胺的水解 （1）称量制得的聚丙烯酰胺，计算要补充加多少水，可配成5％聚丙烯酰胺的溶液。 （2）在聚丙烯酰胺中加入所需补加的水，用搅拌棒搅拌，观察高分子的溶解情况。 （3）称取20g 5％聚丙烯酰胺溶液（剩下的留作比较用）加入2mL 10％氢氧化钠，放入沸水浴中，升温至9 0℃以上进行水解。 （4）在水解过程中，慢慢搅拌，观察粘度变化，并检查氨气的放出（用湿的广泛pH试纸）。 （5）半小时后，将烧杯从沸水浴中取出，产物为部分水解聚丙烯酰胺。 （6）称取产物质量，补加蒸发损失的水量，制得5％的部分水解聚丙烯酰胺。比较水解前后5％溶液的粘度。 （7）将制得的聚丙烯酰胺倒入回收瓶中。 五、数据处理 聚丙烯酰胺的合成与水解原始数据表
聚丙烯酰胺(PAM)生产工艺设计 石油工业是国民经济的支柱产业,石油是经济发展的重要保证之一。我国石油资源相对较少,三次采油是我国保障石油供应的重要措施。进行聚丙烯酰生产工艺设计的研究,目的是使我国聚丙烯酰胺生产工艺技术、产品质量、及生产规模均提升到一个较高水平,以满足三次采油对聚丙烯酰胺质和量的要求,避免引进产品带来的风险,保证三次采油技术的顺利实施最终以满足国民经济发展对石油供应的要求,并获得最大经济效益。与此同时,进行聚丙烯酰生产工艺设计的研究,可满足随着三次采油工艺技术的不断提高而对聚丙烯酰胺各项性能不断改进的要求。 PAM最有价值的性能是分子量很高,水溶性强,可以制作出亲水而水不溶性的凝胶,可以引进各种离子基团并调节分子量以得到特定的性能,对许多固体表面和溶解物质有良好的粘附力。由于这些性能,使得PAM被广泛应用于增稠、絮凝、稳定胶体、减阻、粘结,成膜、阻垢、凝胶及生物医学材料等许多方面。PAM的最大用途是在水处理、造纸、采油、冶矿等领域。 此外,聚丙烯酰胺在水处理行业具有广阔的应用前景和巨大的潜在市场。随着环境意识的不断加强,聚丙烯酰胺在城市污水处理方面的应用将会越来越受到重视。聚丙烯酰胺生产工艺技术的研究,也将对城市污水处理工艺技术的提高起到推动作用。 目前PAM生产的工艺路线一般从丙烯腈(AN)为原料开始,经AM装置生产出AM 水溶液,再以AM为原料在PAM装置生产出PAM产品。AM生产工艺主要有以骨架铜为主体的重金属类为催化剂的化学法和以生物酶为催化剂的生物法,其技术的关键在于催化剂,依催化剂的不同生产工艺有较大差异。PAM的生产工艺方法较多,依PAM产品性能要求不同及生产过程采用的引发剂不同,生产工艺方法有较大的差异,其中引发剂是技术关键,属各公司的技术秘密。对PAM生产工艺技术的研究主要体现在引发体系和与PAM生产相关的专用设备上。
第33卷第5期高校化学工程学报No.5 V ol.33 2019 年10月 Journal of Chemical Engineering of Chinese Universities Oct. 2019文章编号：1003-9015(2019)05-1025-12 阳离子聚丙烯酰胺P(DAC-AM)的合成研究进展 陈婷婷, 张跃军 (南京理工大学化工学院, 江苏南京 210094) 摘要：对聚(丙烯酰氧乙基三甲基氯化铵-丙烯酰胺)(P(DAC-AM))的合成方法及工艺研究进展进行了综述。首先，基 于阳离子单体的基本类型，给出了应用最广的几种季铵盐单体的分子结构特征及其聚合反应活性比较；针对用量最大 的丙烯酰氧乙基三甲基氯化铵(DAC)单体及其共聚物P(DAC-AM)的结构与其应用性能的关系，指出了合成工艺可调控 其聚合物分子结构的原理和技术关键，以及由该类聚合物国内外产品的现状、存在的差距所体现的工艺研究缺陷。其 次，以P(DAC-AM)的特征黏度和单体转化率为评价指标，按聚合反应方式的分类，分析探讨了制备聚合物的水溶液、反相(微)乳液和分散聚合等聚合方式的研究进展；同步，按引发方式和引发剂的分类，分析探讨了自由基引发、光引发、热引发和超声引发方式下的过氧化物、偶氮和复合等引发剂引发聚合反应的研究进展。最后，对系列化窄分布聚合物 P(DAC-AM)合成工艺、原料纯度和产物中残余单体的控制等研究中的瓶颈问题及其研究前景进行了展望并给出了建议。 关键词：丙烯酰氧乙基三甲基氯化铵；丙烯酰胺；共聚物；聚合方式；引发剂；研究进展 中图分类号：TQ465.92 文献标志码：A DOI：10.3969/j.issn.1003-9015.2019.05.001 Research progress in the synthesis of cationic polyacrylamide P(DAC-AM) CHEN Ting-ting, ZHANG Yue-jun (School of Chemical Engineering, Nanjing University of Science and Technology, Nanjing 210094, China) Abstract: Research progress in the synthesis of poly(acryloyloxyethyltrimethyl ammonium chloride-co- acrylamide) P(DAC-AM) were reviewed. Molecular structure characteristics and polymerization reactivity of several most widely used quaternary ammonium monomers were compared based on cationic monomer types. The relationship between structure and performance of copolymer P(DAC-AM) from acryloyloxyethyl trimethyl ammonium chloride (DAC) was summarized, and the principles and key techniques in polymer synthesis for molecular structure adjustment to improve performance were discussed. Moreover, based on intrinsic viscosity and monomer conversation of P(DAC-AM), research progresses on aqueous polymerization, inverse emulsion polymerization and dispersion polymerization were summarized and discussed. Meanwhile, based on initiation methods and initiator types, free radical initiation using peroxide initiator, azo initiator and compound initiator, light initiation, thermal initiation and ultrasonic initiation were reviewed. Finally, existed problems, prospects and suggestions in the synthesis of P(DAC-AM) with narrow molecular weight distribution, raw material purity and residual monomer content control were summarized and future perspective was discussed. Key words: acryloyloxyethyltrimethyl ammonium chloride; acrylamide; copolymer; polymerization method; initiator; research progress 1 前言 阳离子单体是指在结构中含有阳离子官能团的单体，其中水溶性阳离子单体通常有3大类：叔锍盐 收稿日期：2018-11-23；修订日期：2019-02-27。 基金项目：国家自然科学基金 (51503100，21377054)。 作者简介：陈婷婷(1990-)，女，江苏苏州人，南京理工大学博士生。通讯联系人：张跃军，E-mail：zhyuejun@https://www.doczj.com/doc/669984212.html,
