石材栏杆施工方案
一、施工工艺流程
施工准备→测量定位→石构件验收→制备水泥砂浆→座浆→制备水泥砂浆→地栿石铺设→制备素水泥浆→安装柱身、栏板→校正→勾缝→清洁→成品保护。
二、施工准备
1、石栏杆构件进场验收
（1）加工好的石栏杆不得有裂缝、隐残、污点、红白线、石瑕、石铁等缺陷。可用铁锤仔细敲打，如有噹噹作响之声，即为无裂缝隐残之石栏杆构件，如有啪啦之声，则表明石栏杆构件有隐残。
（2）石纹的走向应符合构件的受力要求，地栿石应为水平走向，柱子，角柱等应为垂直走向。
（3）石栏杆构件品种、质量、加工标准、规格尺寸、标号、色泽应符合设计要求，具有出厂合格证和试验报告。
（4）检查石栏杆构件的榫长是否达到设计要求（不小于60mm）；检查转角、弧形或其他异性构件是否根据图纸要求放样下料，异形图案的构件加工及角度控制是否正确。
（5）核对好构件上的标记，如有编号不齐全、不明显的，应加以补编，以免装错。
2、石栏杆安装前应做好技术交底工作
3、拉线检查，符合基础垫层表面标高是否符合设计要求，如有高低不平，应用细石混凝土填平。
4、石栏杆安装前，应按照设计图纸绘出石栏杆的地栿石、栏板石、望柱等构件的排列图，在施工的部位放出石构件的中心线及边线。
5、石栏杆安装前，应清除石构件表面的泥垢、水锈等杂质，必要时用水清洗。
6、选用的石构件，其强度等级不应低于MU20。地栿石座浆的砂浆应为水泥砂浆，强度等级不应低于M10。
三、石栏杆地栿石的铺设
1、地栿石铺设前，先将基础垫层上的泥土、杂物等清除干净。
2、拉通线确定中心线及边线，并弹出墨线，然后按线稳好地栿。地栿稳好后，检查地栿上望柱和栏板的位置。
3、地栿石铺设时应先座浆，即先在基槽底摊铺水泥砂浆，按线用撬棍将地栿石点撬找平、找正，垫稳。然后用大麻刀灰勾缝。
四、望柱的安装
1、拉线安装，在柱座面上弹出柱身边线，在柱座侧面弹出柱身中心线，安装时柱顶石上的十字线应与柱中线重合。
2、石柱安装时，应将望柱榫头和地栿石的榫槽、榫窝清理干净，先在榫窝上抹一层水灰比为0.5素水泥砂浆，厚约10mm，再将望柱对准中心线砌上，如有竖向偏斜，可用铁片在灰缝边缘内垫平。
3、安装石柱时，应随时用线坠检查整个柱身的垂直，如有偏斜应拆除重砌，不得用敲击方法去纠正。
五、栏杆安装
1、栏杆安装前应在望柱和地栿石上弹出构件中心线及两侧边线，校
核标高。栏杆位置线放完后，按预先画好的栏板图进行安装。
2、座浆：栏杆安装前将柱子和地栿石上的榫槽、榫窝清理干净，刷一层水灰比为0.5的素水泥浆，随即安装，以保证栏板与望柱之间不留缝隙。
3、宝瓶柱及扶手线的安装节点
（1）首先在下基面上按设计宝瓶柱位置预埋钢筋或打入膨胀螺栓做为焊点；
（2）把Ф12-ф16钢筋焊接在预埋件或膨胀螺栓上，高度超过宝瓶柱高3cm；
（3）把宝瓶柱依次套在钢筋柱上；
（4）在扶手下线对应宝瓶柱位置中心打Φ30孔洞，使钢筋从该孔中穿出；
4、就位：栏杆石构件按榫、窝、槽就位。
5、调整：当栏杆安装就位后仔细与控制线进行校核，若有偏移，应点撬归位，将构件调整至正确位置。
6、勾缝：如石料间的缝隙较大，可在接缝处大理石胶，大理石胶的颜色应根据石材的颜色调整采用白水泥进行颜色调整可达到最佳效果；如果缝子较细，应勾抹油灰或石膏；若设计有说明则按设计说明勾缝。灰缝应与石构件勾平，不得勾成凹缝。灰缝应直顺、严实、光洁。
7、安装完毕后，局部如有凹起不平，可进行凿打成剁斧，将石面“洗“平。
六、其它细部处理
1、沉降缝(伸缩缝)的施工：按设计要求的间距将栏板及地栿石断开，沉降缝(伸缩缝)两端均应设望柱，缝宽按设计要求留设（如设计无要求，按50米留设一道沉降缝，缝宽3cm）。
2、楼梯段、转角及弧型部位由于异型构件较多，所以更应严格按图纸要求放样下料，并在石构件的背侧上编号标记，以确保安装时对号入座。
七、质量控制标准
1、石栏杆安装质量要求应符合《古建筑修建工程质量检验评定标准》的要求。
2、保证项目
（1）石栏杆构件的品种、质量、加工标准、规格尺寸应符合设计要求。检验方法：观察检查。
（2）石栏杆构件的纹理走向应符合受力要求。检验方法：观察检查。（3）安装石栏杆构件的灰浆应符合设计要求。检验方法：检查试块试验报告。
（4）石栏杆构件安装的图案和形式应符合设计要求。检验方法：观察检查。
3、基本项目
（1）地栿石、望柱、栏杆等节点的榫卯做法和安装应位置正确，大小合适，节点严密平整，灌浆饱满，安装坚实牢固。检验方法：观察和尺量检查。
（2）表面起线的石栏杆构件应做好线条流畅清晰，造型准确，边角整齐圆满。
（3）安装好的石栏杆外观色泽应均匀一致，无杂色和污点。检验方法：观察检查。
（4）石栏杆安装的允许偏差和检验方法按表1执行。
表1 石栏杆安装的允许偏差和检验方法
名称项目
允许偏差（mm）
检验方法粗料石细料石
石柱弯曲±3 ±2 拉线和尺量检查平整度±5 ±4
用2m直尺和楔形
塞尺检查
扭曲±3 ±5 拉线和尺量检查标高±10 ±5
用水准仪和尺量检
查
垂直度 4 2 吊线和尺量检查
栏杆石轴线位移 2 2 尺量检查
榫卯接缝 3 1 尺量检查
垂直度 2 1 吊线和尺量检查相邻两块高
差
2 1
用直尺和楔形塞尺
检查
花纹曲线弧度吻合 1 0.5 用样板和尺量检查八、安全措施
1、严格执行安全生产法律法规，规章制度及建筑安全生产标准规范。
2、操作前对施工人员应进行安全交底，增强自我保护意识。
3、施工人员应按规定着装，配戴劳动手套、围裙等保护用品，剔凿石料时应戴好防护眼镜并适当围挡，防止石渣飞溅伤人。
4、搬运石构件的木杠、绳子使用前必须经过检查，不得带有伤残隐患，发现隐患立即更换。搬运时要听号子统一行动，缓起缓落防止伤人。
5、操作中使用的切割机等小型机具，必须遵守相应的机械操作规程。
6、搭设脚手架要符合安全要求，应设专人进行检查，每日作好安全检查纪录。
第章新工艺、新技术
本工程中后置埋件的施工与安装是重中之重，为了保证施工质量，在遵守施工规范的基础之上，我们还应加大力度对新工艺、新技术的研究和重视，下面对后置埋件的各项技术要求以及施工方法作出进一步的描述，对后置埋件的力学检测技术这一新方法做一次全面介绍。
一、技术要求
后置埋件采用锚板加化学锚栓或对穿螺栓进行预埋，技术要求为锚杆中心至锚板边距离不应小于2ｄ（ｄ为锚杆直径）及20mm。对于受拉和受弯预埋件，其钢筋间距和锚筋至构件边缘的距离均不应小于3ｄ及45mm。对受剪预埋件，其锚筋的间距ь1及ь不应大于300mm，其中ь1不应小于6ｄ及70mm，锚筋至构件边缘的距离с1不应小于6ｄ及70mm，ь、с不应小于3ｄ及45mm。注意保证化学螺栓埋入深度，对M12x160螺栓，其埋置深度不小于90mm；对M16x190螺栓，其埋置深度不小于120mm；对M20x260螺栓，其埋置深度不小于160mm。冲击钻在混凝土结构上钻孔时，按要求的深度钻孔。当遇到钢筋时，应错开钢筋位置，另择孔点。对预埋件的偏差进行检验，其上、下、左、右偏差值不应超过±45mm,超差的预埋件必须进行适当的处理后方可进行安装施工。检验人员应对预埋件的偏差情况进行抽样检查，抽检量应为幕墙预埋件总数量的5%以上且不少于5件，所检测点不合格数不超过10%，可判为合格。后置埋件件尺寸偏差处理原则后置埋件件偏差超过45mm时，应及时把信息反馈回有关部门及设计负责人，并书面通知业主、监理及有关各方。后置埋件件偏差在
45～150mm时，允许加接与后置埋件件等度、同材料的钢板，一端与后置埋件焊接，焊缝高度≥7mm，焊缝为连续周边缝，焊接质量符合现行国家标准《钢结构工程施工及验收规范》；另一端采用2支Μ12×160的建筑锚栓或其他可靠的方式固定，建筑锚栓施工后需作抽样力学测试，测试结果应符合设计要求。后置埋件件偏差超过300mm 或由于其他原因无法现场处理时，应经设计部门、业主、监理等有关方面共同协商提出可行性处理方案并签审后，施工部门按方案施工。后置埋件件表面沿垂直方向倾斜误差较大时，应采用厚度合适的钢板垫平后焊牢，严禁用钢筋头等不规则金属件作垫焊或搭接焊。后置埋件防腐措施必须按国家标准要求执行，必须经手工打磨外露金属光泽后，方可涂防锈漆。如有特殊要求，须按要求处理
二、幕墙后置埋件施工工艺
1 范围
本施工工艺适用于幕墙工程中的后置埋件施工。
2施工准备
2.1材料要求
2.1.1后置埋件的品种、类型、规格、尺寸、性能、板材的壁厚、表面处理应符合设计要求，且应有出厂合格证。
2.1.2化学锚栓品种、类型、规格、尺寸、性能应符合设计要求，产品且应有质保书、合格证以及检验报告。
2.2主要器具
电锤钻一台、水准仪一台、水平尺、卷尺、紧线器、吊锤、钢丝线。
2．3作业条件：
2．3．1土建结构施工完毕，已提供幕墙施工作业面。
2．3．2根据土建提供的基本线位（50线、轴线）。
3操作工艺
3.1后置埋件施工工艺流程为：熟悉现场/图纸（埋件图）-- --- 测量放线 ------ 后置埋件安装
3.1．1熟悉图纸：安装作业人员在接到图纸后，先要对图纸进行
熟悉了解，主要了解以下几个方面内容；
对图纸内容进行全面的了解；
找出幕墙立面设计的主导尺寸（分格），不可调整尺寸和可调节尺寸；
明确转角及异形处的处理方法；
3.1．2测量放线：
1）找出定位轴线：将图纸中标明的定位轴线与实际施工现场进行对照找出定位轴线的准确位置
2）找出定位点：根据在现场查找的准确定位轴线，根据图纸中提供的有关内容，
确定定位点：定位点数量不得少于两点，确定定位点时要反复测量一定要保证定位准确无误。
抄平（打水平）：用水准仪，对两个定位点确定水平位置，水准仪要按规范使用（使用方法略），先水准仪定位时要考虑安全，定位间距离大致相同，水准仪要摆正放稳，不能出现移动、错位等现象，要注意正确使用和保管好水准仪。
拉水平线：在找出定位点位置抄平后，在定位点间拉水平线，水平线可选用细钢丝线，同时用紧线器收紧，保证钢丝线的水平度。
测量误差：在水平线拉好后，对所在工作面进行测量，主要进行水平方向的测量，同时检查各轴线（定位轴线）间的误差。
通过测量出的结果分析产生误差的原因，核对有关规范（施工）对误差允许值的要求，在规定误差范围内的，可消化误差，超过误差范围应与土建方或甲方协商解决。
调整误差：对在规范允许范围内的误差进行调整时，要求每一定位轴线间的误差，在本定位轴线间消化，误差在每个分格间分摊小于2mm，如超过此范围，请书面通知设计室进行设计调整。

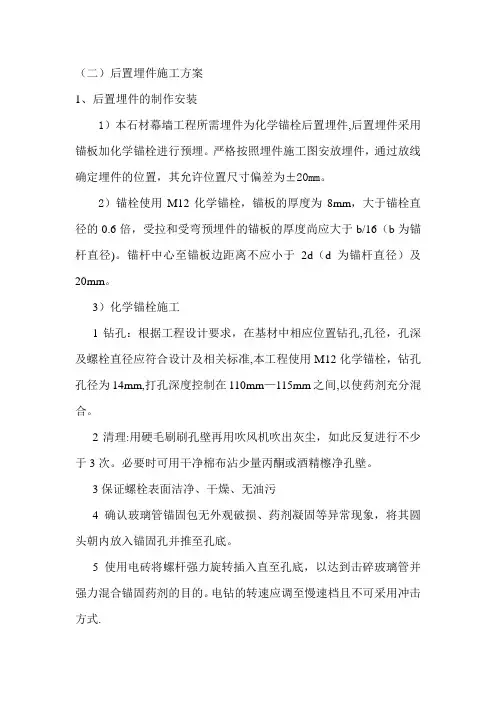

3.1.3后置埋件安装:
1)电锤打孔、化学药剂安装：
找出定位轴线、定位点后，对安装点定位打孔，同时安装化学药剂，化学药剂安装工艺严格按照化学药剂的安装说明及注意事项，尤其是锚孔在安装药剂之前一定要用空压机或者手动气筒吹净孔内粉屑，保持孔道干燥。
2)螺杆、铁板安装：
安装完毕，进行螺杆的安装，安装时严格控制螺杆的安装深度，待螺杆达到指定深度后，对后置铁板进行安装，在后置铁板的安装过程中，在螺杆未完全固化前及时调整螺杆的方向，打孔时尽量劈开混凝土钢筋，实在避免不了，该孔不放锚栓，采取在铁板旁边加固措施。
3)铁板调整、固定：
后置铁板安装时，应根据图纸的尺寸要求，对铁板的三维方向尺寸
进行复核，在复核无误后，螺杆套上螺母固定。
4质量标准
4.1后置埋件的品种、类型、规格、尺寸、性能、板材的壁厚、表面处理应符合设计要求，且应有出厂合格证。
4.2化学锚栓品种、类型、规格、尺寸、性能应符合设计要求，产品且应有质保书、合格证以及检验报告。
4.3施工过程中层层质量控制，施工完成后进行检验，要求后置
埋件标高偏差不大于10㎜，与幕墙垂直方向前后距离偏差不大于10㎜，水平方向的左右偏差不大于10㎜。
4.4埋件安装要端正，尽量不要有歪斜，四个化学螺杆深度要统一，钢弹性垫片也要放端正，螺帽要拧紧；
4.5严格控制化学螺杆的植入深度，打入混凝土深度保证110mm长（比如M12*160）；锚固深度不包括混凝土的饰面层或抹灰层。
4.6埋板放置之前一定要凿除结构面的饰面层或抹灰层，同时保证铁板放置的平整。
5后置埋件检验及验收
5.1 后置埋件施工完毕后，按照规范要求，根据检验批次的相关规定对安装好的后置埋件进行拉拔试验，并请监理旁站监督，符合设计要求方可进行下道工序的进行。
5.2后置埋件，属于隐蔽工程施工，其质量验收必须按隐蔽工程验收有关规定进行。
三、后置埋件的力学性能新检测技术
置埋件是指通过相关技术手段在既有混凝土结构上安装的锚固件。其中涉及三种客体：结构基材、锚固件和被连接体。后锚固技术具有施工简单、使用灵活，既可用于加固改造工程也可用于新建建筑物等优点，特别是近几年许多既有建筑需要进行加固，或者是被赋予了新的功能，需要进行改造，或是在原建筑物上添加新的建筑。使该项技术得以更加广泛的应用于工程之中。但其受力状态复杂，破坏类型较多，失效概率较大。因此其作用性能的安全可靠是广大工程界最为关心的核心问题
一）、后置埋件的工作原理
后置埋件工作的可靠性主要取决于有两个方面：一是锚固件本身的质量，二是后埋置技术。后置埋件作用原理可以分为机械锁定嵌固结合（凸形结合）、摩擦结合和材料结合。凸形结合时，荷载通过锚栓与锚固基础间的机构啮合来传递。此类结合的钻孔须专门与锚栓匹配的钻头进行拓孔，锚栓在拓孔部分与锚固基础形成凸形结合，通过啮合将荷载传给锚固基底。此类锚栓在混凝土结构中具有良好的抗震、抗冲击性能，可以在混凝土受拉区中使用。膨胀式锚栓的作用原理属摩擦结合，膨胀片张开后，使锚栓与孔壁间产生摩阻力。膨胀力可由两种途径产生：扭矩控制和位移控制。扭矩控制是用力矩扳手达到规定的安装扭矩后，膨胀片张开。位移控制是把扩充锥体敲击入膨胀套管内，达到规定的打入行程后，膨胀片张开。第三种是材料结合，即通过胶合体将荷载传给锚固基础，如当今应用很广泛的植筋技术二）、后置埋件的分类
后置埋件锚固的方法很多，总的可以分为两大类：植筋和使用锚栓锚固。 1、 锚栓的分类： 锚栓可分为机械锚栓和粘结型锚栓；按受力锚栓的个数可分为单锚、双锚以及群锚。 锚栓按工作原理以及构造的不同可分为：膨胀型锚栓（按照形成膨胀力来源分为扭矩控制式和位移控制式）、扩孔型锚栓（按照扩孔方式可分为自扩孔和预扩孔）、化学植筋以及长螺杆等。 （1）膨胀型锚栓：利用膨胀件挤压锚孔孔壁形成锚固作用的锚栓。 （2）扩孔型锚栓：通过锚孔底部扩孔与锚栓膨胀件之间的销键形成锚固作用的锚栓。 2、化学植筋：以化学胶粘剂——锚固胶，将带肋钢筋及长螺杆等胶结固定于混凝土基材锚孔中的一种后锚固生根钢筋。
三）、术语、符号
3.1 术语
3.1.1 后置埋件
通过相关技术手段在既有工程结构上设置的连接件。
3.1.2 锚栓
将被连接件锚固到混凝土基材上的锚固组件。
3.2 符号
c
Rm N —— 锚栓极限抗拔力实测平均值； Sd N —— 锚栓拉力设计值；
c R N min —— 锚栓极限抗拔力实测平均值；
Rk N —— 锚栓极限抗拔力标准值，根据破坏类型的不同，分别按有关规定计算；
[]u γ ——
锚固承载力检验系数允许值，近似取[]u γ=1.1R γ，R γ按表 取用； 0D —— 加荷设备支撑环内径；
ef h —— 锚栓有效锚固深度，对于膨胀型锚栓及扩孔型锚栓，为膨胀锥体与孔壁最大
挤
压点的深度；
s A —— 锚栓应力截面面积和截面抵抗矩；
yk f —— 锚栓屈服强度标准值；
c Rk N , —— 非钢材破坏承载力标准值。
stk f —— 锚栓极限抗拉强度标准值；
四）、 基本规定
4.1 检测方法及适用范围
4.1.1 检测前宜具有下列资料；
1 工程名称及建设单位、设计单位、施工单位和监理单位名称；
2 结构或构件名称、施工图纸、工程验收记录以及相关的施工技术资料；
3 后置埋件品种、规格、数量、分布及位置等；
4 结构或构件存在的质量问题。
4.1.2 锚栓抗拔承载力现场检验可分为非破坏性检验和破坏性检验。对于一般结构及非结构构件，可采用非破坏性检验；对于重要结构构件及生命线工程非结构构件，应采用破坏性检验。
4.2 仪器设备
4.2.1 现场检验用的仪器、设备，如拉拔仪、x-y 记录仪、电子荷载位移测量仪等，应定期检定或校准。
4.2.2 加荷设备应能按规定的速度加荷，测力系统整机误差不应超过全量程的±2%。
4.2.3 加荷设备应能保证所施加的拉伸荷载始终与锚栓的轴线一致。
4.2.4 位移测量记录仪宜能连续记录。当不能连续记录荷载位移曲线时，可分阶段记录，在到达荷载峰值前，记录点应在10点以上。位移测量误差不应超过0.02mm 。
4.2.5 位移仪应保证能够测量出锚栓相对于基材表面的垂直位移，直至锚固破坏。
4.3 试样选取
4.3.1 锚固抗拔承载力现场非破坏性检验可采用随机抽样办法取样。
4.3.2 同规格，同型号，基本相同部位的锚栓组成一个检验批。抽取数量按每批锚栓总数的1‰计算，且不少于3根。
4.4 检测方法
4.4.1 加荷设备支撑环内径0D 应满足下述要求：化学植筋0D ≥max (12d ，250mm)，膨胀型锚栓和扩孔型锚栓0D ≥4ef
h 。 4.4.2 锚栓拉拔检验可选用以下两种加荷制度：
1 连续加载，以匀速加载至设定荷载或锚固破坏，总加荷时间为2min ～3min 。
2 分级加载，以预计极限荷载的10%为一级，逐级加荷，每级荷载保持1min ～2min ，至设定荷载或锚固破坏。
3 非破坏性检验，荷载检验值应取0.9s
A yk f 及0.8c Rk N ,计算之较小值。c Rk N
,为非钢材破坏承载力标准值。
五、 检测数据分析与判定
5.0.1 非破坏性检验荷载下，以混凝土基材无裂缝、锚栓或植筋无滑移等宏观裂损现象，且2min 持荷期间荷载降低≤5％时为合格。当非破坏性检验为不合格时，应另抽不少于3个锚栓做破坏性检验判断。 5.0.2 对于破坏性检验，该批锚栓的极限抗拔力满足下列规定为合格：
[]Sd u c Rm N N γ≥
（4.0.2-1） Rk c
R N N ≥min （4.0.2-2） 式中 Sd N ——锚栓拉力设计值；
c Rm N ——锚栓极限抗拔力实测平均值；
c R N min
——锚栓极限抗拔力实测最小值； Rk N ——锚栓极限抗拔力标准值，根据破坏类型的不同，分别按
《混凝土结构后锚固技术规程》（JGJ145-2004）第6.1节有关规定计算；
[]u γ——锚固承载力检验系数允许值，近似取[]u γ=1.1R γ，R γ按表4.0.2取用。
表5.0.2 锚固承载力分项系数R γ 项次 被连接结构类型
锚固破坏类型
结构构件
非结构构件 1
混凝土锥体受拉破坏 3.0 2.15 2
混凝土楔形体受剪破坏 2.5 1.8 3
锚栓穿出破坏 3.0 2.15 4
混凝土劈裂破坏 3.0 2.15 5
混凝土剪撬破坏 2.5 1.8 6 锚栓钢材受拉破坏 1.3≥yk stk f f / 1.55 1.2≥yk stk f f / 1.4
7 锚栓钢材受剪破坏1.3≥
yk
stk
f
f/ 1.4
(MPa
f
stk
800
≤且
≤
stk
yk
f
f/0.8)
1.2≥
yk
stk
f
f/ 1.25
(MPa
f
stk
800
≤且
≤
stk
yk
f
f/0.8)
5.0.3 当试验结果不满足4.0.1条及4.0.2条相应规定时，应会同有关部门依据试验结果，研究采取专门措施处理。
