EMS能量管理系统
1 引言 1.2.1 项目名称 名称：EMS能量管理系统 研发设备： 1、监控主机 2、EMS Master 3、EMS Slave 1.2.4 用户 1）直接用户 项目完成后的直接用户为微网电站。 2）潜在用户 海岛、政府办公大楼、小区建筑型等是其潜在用户，也可以应用于其它储能微网项目、或并网项目。 1.2.5同其他系统或其他机构基本的相互来往关系 随着电子技术和计算机技术，特别是电力电子技术的飞速发展，以及各类型蓄电池的成本减低和普及，微网、储能电站会有一个越来越大的市场。 在微网系统中，为了协调各个发电设备，需要有一个功能调度设备完成功率分配工作。 本系统带有RS485接口，可以满足与远程监控系统接口，可实现太阳能光伏发电系统的无人值守。 1.2.6与其他监控系统通信 通信协议：MODBUS RTU
物理接口：RS-485 1.3 定义 EMS能量管理系统：微网中负责管理各种发电设备、负载设备的功能调度、管理设备。 EMS上位机： EMS Master： EMS Slave： 2．可行性研究的前提 2.1 要求 2.1.1 功能要求 随着全球范围内能源紧缺和环境保护问题的日益突出，可再生能源的利用引起广泛的重视。大规模太阳能光伏微网发电系统是充分利用太阳能的一种有效方式之一，微网系统中发电调度是系统中最核心的装置之一，直接关系到电网的稳定和太阳能的利用和转换效率，一直是人们关注和研究的热点问题之一。 能量管理单元是根据收集到的各个发电设备运行状态数据、负载的用电数据，做出合适的判断，管理、控制各设备正常运行、保证电网稳定的装置。将光伏、风电和柴油发电相结合，以获得间歇性太阳能和风能资源发电的最大化利用，同时保证能够提供持续的高质量电能供应。另外，系统运行费用以及对环境的污染均降低了。光伏阵列、蓄电池、风电机组、负荷、柴油发电机组是这个系统中的主要部分，如何能保证能量在这几部分中合理的分配以达到整个系统的稳定运行是建设永兴岛微电网需要解决的一个关键问题。能量管理系统就是要解决光/风/柴/储/负荷之间的配合问题，使得系统能够协调运行，既保证可再生能源的充分利用、降低柴油消耗、保护环境。
三系统功能 1、术语和定义 1）电力用户用电信息采集系统 是对电力用户的用电信息进行采集、处理和实时监控的系统，实现用电信息的自动采集、计量异常监测、电能质量监测、用电分析和管理、相关信息发布、分布式能源监控、智能用电设备的信息交互等功能。包括5类用户和1个公变考核计量点： A类——大型专变用户 B类——中小型专变用户 C类——三相一般工商业用户 D类——单相一般工商业用户 E类——居民用户 F类——公变考核计量点 2）用电信息采集终端 是对各信息采集点用电信息采集的设备，简称采集终端。可以实现电能表数据的采集、数据管理、数据双向传输以及转发或执行控制命令的设备。用电信息采集终端按应用场所分为专变采集终端、集中抄表终端（包括集中器、采集器）、分布式能源监控终端等类型。 3）专变采集终端 专变采集终端是对专变用户用电信息进行采集的设备，可以实现电能表数据的采集、电能计量设备工况和供电电能质量监测，以及客户用电负荷和电能量的监控，并对采集数据进行管理和双向传输。 4）集中抄表终端 集中抄表终端是对低压用户用电信息进行采集的设备，包括集中器、采集器。集中器是指收集各采集器或电能表的数据，并进行处理储存，同时能和主站或手持设备进行数据交换的设备。采集器是用于采集多个或单个电能表的电能信息, 并可与集中器交换数据的设备。 采集器依据功能可分为基本型采集器和简易型采集器。基本型采集器抄收和暂存电能表数据，并根据集中器的命令将储存的数据上传给集中器。简易型采集器直接转发集中器与电能表间的命令和数据。 5）分布式能源监控终端 是对接入公用电网的用户侧分布式能源系统进行监测与控制的设备，可以实现对双向电能计量设备的信息采集、电能质量监测，并可接受主站命令对分布式能源系统接入公用电网进行控制。
配电网电能量采集管理系统应用中存在的问题及处理措施 发表时间：2018-07-06T11:26:20.953Z 来源：《电力设备》2018年第7期作者：李昌恽 [导读] 摘要：随着电力工业体制改革的逐步深入和电力市场的初步形成，“厂网分开，竞价上网”政策的实行，电力系统行业垄断的机制被打破，发、供电交易按照市场的规则来进行，各关口电力电量及线损的计量系统的实时、准确、可靠就尤显重要，实时采集各个关口的电力电量及线损数据是保证市场正常交易的技术基础。 （江苏东台市许河供电所 224323） 摘要：随着电力工业体制改革的逐步深入和电力市场的初步形成，“厂网分开，竞价上网”政策的实行，电力系统行业垄断的机制被打破，发、供电交易按照市场的规则来进行，各关口电力电量及线损的计量系统的实时、准确、可靠就尤显重要，实时采集各个关口的电力电量及线损数据是保证市场正常交易的技术基础。本文在利用公网资源--移动通讯网作为数据通道的基础上，讨论了配电网电能量采集及线损实时监测管理系统的研究与开发过程。 关键词：配电网；电能量采集；问题与对策 随着电力市场地不断发展，电力营销业务作为电力销售管理环节逐渐受到电力企业的重视，然而目前依靠人工抄表、手工录入的营销管理体现出的配置人员多，准确性差、效率低、同时抄表周期长等已经无法满足电力营销发展的要求。现有的营销管理模式限制了电力服务水平的提高，主要体现在电能量信息的采集以及通信技术不发达，数据处理以及分析方式的落后等原因，所以建立一套高效的电能量采集与监控系统对电力发展显得尤为重要。 1 电能量采集系统构成 1.1 硬件设计 地区电网电能平衡分析系统中，为满足计费和监测线损的严格要求，对采集终端的性能必须明确，它必须具有采集精度高、可靠性高、容量大、开放性好、性能价格比高、安装维护简便等基本特点。另外，由于各个采集终端安装的位置和工作环境不同，要求采集器要有抗雷击、防震动，可以有效的抗击各类干扰，确保设备运行可靠，数据准确安全。硬件设计的可靠性：模板化硬件设计:全部模板选用工业级标准，采用“AllInOne”单板工控机技术，模板接口采用PC总线标准。先进的数据存储方法:选用单片闪烁电子盘存储器，数据保存安全，掉电后可以永久保存。非易失性实时时钟:抗干扰性强，掉电后连续运行10年以上。支持通过本地RS一232接入GPS时钟。电源设计:AC220v、DC22OV自动适应，具有电源自动切换功能。冲击电压、电快速瞬变脉冲群、工频耐压等达到或超过相关标准。可靠的电话防雷、RS一485防雷技术措施。 1.2 软件系统 软件系统是整个系统的核心，该系统采用WindowsXP，主站采用嵌入式系统的Java语言作为开发工具，数据库采用SQLSERVER2005，这样从软件方面保证了系统的优越性能。可靠的系统软件平台:要采用Mircorsoft操作系统或其他嵌入式操作系统，系统成熟可靠，不但能方便增强终端功能，并能顺利的进行软件升级和功能扩充。采用模块化面向对象的软件设计:实时多任务操作，采用标准的网络接口。采用商用型数据库进行数据管理:数据管理安全可靠，既符合数据库的标准接口和操作，又能满足系统实时性的要求。具有多级数据库安全管理措施，提供冗余和备份手段及系统维护工具。具有本地和远程连接的身份确认和密码识别功能，有效防止非法用户操作设备或数据。 1.3 通信系统的设计 系统通信网是电力系统不可缺少的组成部分，是电网调度自动化和管理现代化的基础，是确保电网安全、稳定、经济运行的重要手段，是电力系统重要的基础设施。我们决定充分利用公网资源——移动通讯网为数据通道，通过比较GPRS、CDMA、小灵通等多种通讯模式，联通CDMA1X具有传输速率快、网络成本低、抗干扰性好，抗多径衰落，保密安全性高等特性，能够满足无线数据传输和无线监测、监控业务的实时性、保密性和可靠性要求，资费等方面也具有较大优势，同时公网由联通维护，免除了供电公司的通道维护工作。 1.4 总体结构 前端采用多种软硬件平台（用户可定制），配合相应的软件系统适应多种行业应用。使用CDMA1X无线公网传输数据，不需申请频点，避免了组建专用网的麻烦，不需要进行网络维护，又可以随时随地采集数据信息。数据传输过程稳定、安全、效率高、费用低。扩展性强，随着CDMA1X网的不断扩容和改善而变得越来越快。采用标准TCP/IP协议组网，通用性强。系统后端采用WEB技术，易操作、易扩充、易维护。可以实现生产、经营全面现代化的管理需求，使运营管理水平和效益得到显著地提高。 2 系统应用中存在的问题及处理措施 2.1 存在的问题 电能量采集管理系统在经过1年多的实际应用后，系统硬件基本没有出现较大的故障，目前系统已经实现与用电客户服务技术支持系统的数据共享，系统的WEB服务已经实用化，可以向各个部门进行数据共享和发布。但是系统在数据的完整采集、后台计算处理、报表发布等方面还存在以下问题。a．在执行定时抄表任务中，出现集中器没有返回数据或者丢包情况。b．档案中的集中器所接用户界面，不能批量删除用户。c．居民集抄接口上传数据有问题，台区总表和居民户数据上传中间表时无数据。在SG186系统里查不到已上传的数据。集抄系统数据在中间表有数据，不能把中间表的数据传到系统。d．在数据发布方面，主站系统的功能不能完全满足系统应用的需要。 2.2 处理措施 a．系统补采选取当天服务器工作任务较少时段进行，将统一补采定时任务的时间设置为每天的22:00。如果再次补采仍未成功，根据人工实时监测结果，进行人工补采。b．针对区档案下发接口上数据处理细节上的问题，对主站后台系统进行二次开发后，实现了功能上的完善，满足了日常工作的需要。c．为了使系统界面更加人性化，更加便于使用，对主站采集任务进行了如下设置：将监测的每日最大功率达到变压器额定容量的90%、80%、70%时，分别变更颜色为红色、蓝色和绿色，并排序；卡表欠费判据，增加根据不同用户、设定不同的超购电用电阀值，超阀值告警；每日早晨8：00前，自动完成档案更新，给出前一天所有变更的大用户、低压用户的一览表。 3 智能电能量采集系统的应用效果 智能电能量采集系统的应用实现了如下几点效果：（1）减少主观因素的损失。由于系统的投入，有效减少了人为因素造成的损失，降低线损电量，准确反映计量设备的工况。（2）提高工作效益。通过电能量系统的报警功能，工作人员可以在正常上班时间发现异常，减少计量故障时间也差错电量，可以实现减少供电局处理计量故障的周期。（3）线损降低。通过系统直观的线损反映情况工作人员直接的依

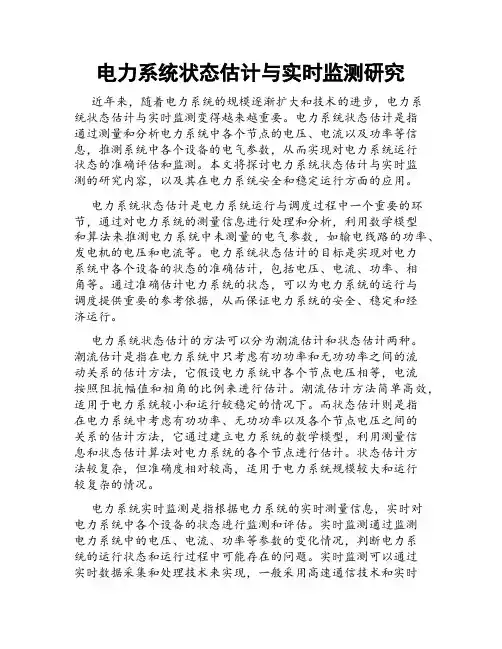

1. 什么是电力系统状态估计和可观察性。 电力系统状态估计：对给定的系统结构及量测配置，在量测量有误差的情况下，通过计算得到可靠地并且位数最少的状态变量值----各母线上的电压相角与模值及各元件上的潮流。 当收集到的量测量通过量测方程能够覆盖所有母线的电压幅值和相角时，则通过状态估计可以得到这些值，称该系统是可观测的，每一时刻的测量量维数至少应该与状态量的维数相等。 2. 电力系统状态估计的作用。 提高数据精度，去除不良数据 计算出难以测量的电气量，相当于补充了量测量。 状态估计为建立一个高质量的数据库提供数据信息，以便于进一步实现在线潮流、安全分析及经济调度等功能。 3. 运行状态估计必须具备什么基本条件？ 实现状态估计需要的条件： 1.量测冗余度：量测冗余度是指量测量个数m 与待估计的状态量个数n 之间的比值m/n 。系统冗余度越高，对状态估计采用一定的估计方法排除不良数据以及消除误差影响就越好。冗余量测的存在是状态估计可以实现提高数据精度的基础。 2. 分析系统可观性：当收集到的量测量通过量测方程能够覆盖所有母线的电压幅值和相角时，则通过状态估计可以得到这些值，称该系统是可观测的。 4. 状态估计与常规潮流计算的区别和联系？ 潮流计算方程式的数目等于未知数的数目。而状态估计的测量向量的维数一般大于未知状态向量的维数，即方程数的个数多于未知数的个数。其中，测量向量可以是节点电压、节点注入功率、线路潮流等测量量的任意组合。 两者求解的数学方法也不同。潮流计算一般用牛顿-拉夫逊法求解 个非线性方程组。而状态估计则是根据一定的估计准则，按估计理论的方法求解方程组 状态估计中的“估计”不意味着不准确，相反，对于实际运行的系统来说，不能认为潮流计算是绝对准确的，而状态估计的值显然更准确。 状态估计可认为是一种广义潮流，而常规潮流计算是一种狭义潮流，及状态估计中m=n 的特例。 5. 数学期望，测量误差，状态估计误差和残差的概念？ 数学期望：统计数据的平均值。 状态估计误差：状态量的估计值与真值之间的误差。 6. 电力系统的配置。 ? 状态估计的误差为，可得?-x x []1?()()()T --=-∑-x x x H x R z h x ?测量误差：v = z -h (x ) ? 残差：量测量与量测估计值之差。?-z z
