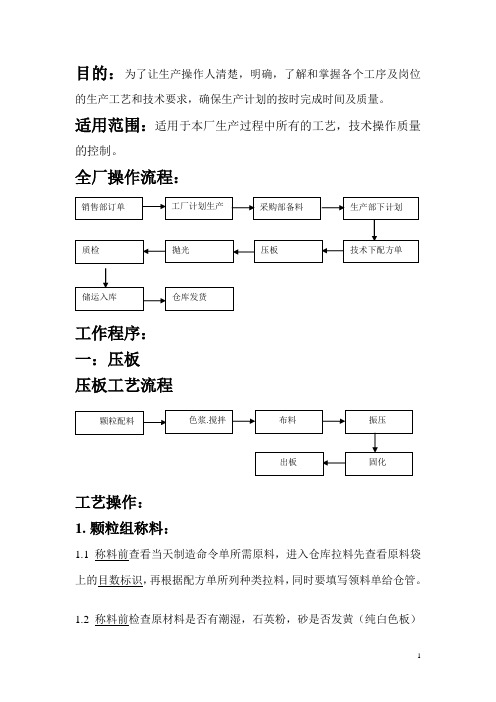

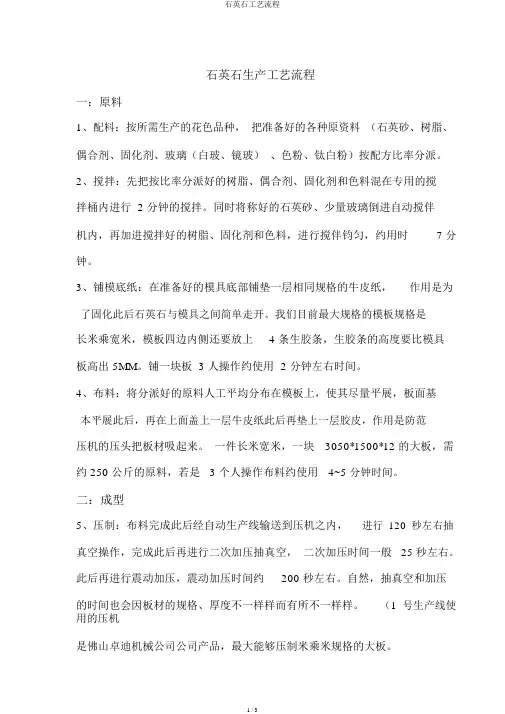

石英石生产工艺流程
一：原料
1、配料：按所需生产的花色品种，把准备好的各种原材料（石英砂、树脂、偶合剂、固化剂、玻璃（白玻、镜玻）、色粉、钛白粉）按配方比例调配。
2、搅拌：先把按比例调配好的树脂、偶合剂、固化剂和色料混在专用的搅拌桶内进行2分钟的搅拌。同时将称好的石英砂、少量玻璃倒进自动搅伴机内，再加进搅拌好的树脂、固化剂和色料，进行搅伴钧匀，约用时7分钟。
3、铺模底纸：在准备好的模具底部铺垫一层相同规格的牛皮纸，作用是为了固化之后石英石与模具之间容易脱离。我们目前最大规格的模板规格是长3.5米乘宽1.5米，模板四边内侧还要放上4条生胶条，生胶条的高度要比模具板高出5MM。铺一块板3人操作约使用2分钟左右时间。
4、布料：将分配好的原料人工平均分布在模板上，使其尽量平整，板面基本平整之后，再在上面盖上一层牛皮纸之后再垫上一层胶皮，作用是避免压机的压头把板材吸起来。一件长3.5米宽1.5米，一块3050*1500*12的大板，需约250公斤的原料，如果3个人操作布料约使用4~5分钟时间。
二：成型
5、压制：布料完成之后经自动生产线输送到压机之内，进行120秒左右抽真空操作，完成之后再进行二次加压抽真空，二次加压时间一般25秒左右。然后再进行震动加压，震动加压时间约200秒左右。当然，抽真空和加压的时间也会因板材的规格、厚度不同而有所不同。（1号生产线使用
的压机是佛山卓迪机械集团公司产品，最大可以压制3.5米乘1.5米规格的大板。
6、热固化：经过抽完真空加压之后的石英石，由自动生产线传送到热固化架内，进行加热固化，固化时间一般要用40~60分钟，固化的温度在80~110度左右， 1号生产线同时最多可以热固化板材16片。
7、脱模：按规定时间、温度进行热固化之后，经自动生产线传送至脱模机上进行脱模。
三：抛光、切割
8、上机：自然冷却后的石英石毛坯板，经轨道输送到抛光车间后，经车间行吊吊到翻板机上，再由翻板机把大板摆到刮平线上。1、2号刮平线使用的都是科利得公司生产的旋风式刮平机，每分钟板材推进速度最快可以达到1.5米，共有10组刮平头，每组6个马达，可以同时使用60把刮平金刚刀。
9、正刮：将上了刮平线的石英石进行单面刮平，我们俗称“正刮”，刮平一片大板的时间也要大概约13~15分钟时间。
10、反刮：正刮完成后的石英石经z由自动生产线上的大板翻转机反转后，进行底部刮平。
11、正面抛：将两面已刮平的石英石大板由自动生产线输送到抛光线内，使用由粗至细的抛光头进行正面抛光，抛光一片大板约使用13~15分钟时间。（1号用的抛光线也是科利得公司产品，总共有16 组抛光头）。
12、反面抛：正面抛光完成后经自动生产线上的自动翻转机反转后再传送到2号抛光线内，再进行13~15分钟左右的反面抛光。
13、分级：石英石抛光工序完成后，经自动生产线输送到人工分等级的位置，由人工目测进行分级，我们公司目前的产品主要分为A级板（优等板）、B级板（存在缺陷，如表面带有杂质、针眼、气孔、色差等，经切割或修补后可以正常使用）、废板（不能使用、报废的板）。
14、贴膜：分完等级后， A级板的石英石正面我们都会贴上板面保护膜，起到表面防护的作用。
15、切割：按客户订单的要求，将石英石切割成各种规格。我们车间共有4台大型的桥式切割机。
16、包装：我们公司目前的产品使用最多的包装是木托，除客户特殊要求外，常规一木托重量不超过3吨。还可以使用A字型铁架包装，每个A字架上可以摆放15MM的大板60片。库存产品一般都暂不打包装。
17、入库：石英石各道生产工序完成后，由抛光车间交由仓库管理员核对点收确认后，再将品种、规格、等级、数量输入公司库存电脑系统。
木雕工艺制作流程及雕刻技法 （一）木头的特性及选材 木头有的松软、有的粗硬，一般木头松软的易雕，粗硬沉重的难雕。木质坚韧、纹理细密、色泽光亮的称之为硬木，如红木、黄杨木、花梨木、扁桃木、榔木等，具有雕刻的全部优点，是雕刻的上等材料，适合雕刻结构复杂的、造型细密的作品，而且在制作过程中和保存时不易断裂受损，有很高的收藏价值，只是雕起来比较费工夫、容易损伤刀具。 比较疏松的木质适合初学者用，如椴木、银杏木、樟木、松木等。这类木材适合雕刻造型结构简单、形象比较概括的作品，雕凿起来也比较容易，但因其木质软、色泽弱，有的需要着色处理，以加强量感。有些木纹比较明显而且变化多端，如：水曲柳、松木、冷杉木等，就可以巧用木纹的流畅、木纹的肌理，作一些较抒情的作品。一般说来，造型起伏越大，木纹的变化越丰富，也就越有味；造型的形状动态越婉转、流畅，木纹走向的效果也就越是理想，以至出乎意料的好看，极富装饰性。当然，这种木材的造型设计应是以高度概括为主，过于复杂和过于小的体积，不仅会破坏木纹，还会造成视觉上的反差。所以在创作一件作品之前，首先要对木材有所认识，选择适合于所表现的材料十分重要。 （二）木材的干燥处理 1、人工干燥：将木材密封在蒸气干燥室内，借蒸气促进水分蒸发，使木材干燥。（根据木材的大小、厚薄，如4cm板材烘干时间一般需要一个星期），干燥的程度最高可使木材含水量仅达3%。但经过高温蒸发后的木质发脆失去韧性容易受到损坏而不利于雕刻。通常讲原木干燥的程度应保持在含水量30%左右。 2、自然干燥：将木材分类放置通风处（板材、方才或圆木），搁置成垛，垛底离地60cm 左右，中间留有空隙，使空气流通，带走水分，木材逐渐干燥。自然干燥一般要经过数年或数月，才能达到一定的干燥要求。 3、简易人工干燥：一是用火烤干木料内部水分。二是用水煮去木料中的树脂成分，然后放在空气中干燥或烘干。这两种方法干燥时间可能缩短，但侵水后的木材容易变色，有损木质。 （四）雕刻技法 所谓技法，就是木雕创作中作者对于形象和空间的处理手法。这种手法主要体现在削减意义上的雕与刻，确切地说，就是由外向内，一步步通过减去废料，循序渐进地将形体挖掘显现出来。在一次次的减法造型中，我们不仅体会到作品在“脱壳而出”的快感。甚至因木质的特性或用力过猛会减去不该减去的地方，而感到惊心动魄，但如处理得当，也可能因险象环生而喜悦。同时还能感受到各种刀法运用过程中产生的特殊韵味，有些偶然的效果，能使作品产生新的意韵。因此，在木雕艺术创作中，是心理多变而复杂有意义的过程。优美的刀法之所以形成，是技术达到纯熟的表现。时常有人在临摹一张好画时，感到最难的莫过与笔触，因为笔触是作者心灵与技巧的产物，刀法也如此，是任何模仿都难以体现的东西。所以只有掌握技巧并不断地积累经验，才能达到理想的真正属于自己的刀法。那种木纹与雕痕、光滑与粗糙、凹面与凸面、圆刀排列、平刀切削……它们所表现的艺术语言，其魅力是其他材质的雕塑无法达到的。 木雕的制作流程： 1、通常要画创意稿，再用墨线勾画放大到木材上； 2、粗坯是整个作品的基础，它以简练的几何形体概括全部构思的造型，要求做到有层次、有动势，比例协调、重心稳定整体感强，初步形成作品的外轮廓与内轮廓；凿粗坯：可从下到下，从前到后，由表及里，由浅入深，一层层地推进。凿粗坯时还需注意留有余地，如同
石英石成分与加工要求 一、石英石主要成份：石英石=90﹪石英砂(粉)+10﹪树脂.石英石与普通人造石有较大的区别，石英石由于90﹪是天然石英,所以性格更接近于天然石，具有天然石的硬和韧性不足的特性,并且硬度高于天然大理石,所以除了可以做台面，铺地板也是它的一个亮点。 二。加工现状因石英石与普通人造石在硬度与韧性上存在较大的差异，所以其加工方法与普通人造石亦有较大的区别，但从目前了解的情况表明，石英石加工方式和工艺，在有些细节的地方存在一些误区，有的只是把加工普通人造石的加工方法及工艺来加工石英石板材。作为石英石生产厂家，有必要也有责任对石英石加工方法提出一些指导性的建议，供橱柜厂加工车间及石英石代理商作参考。 三、石英石的加工要求，原则上与天然石的加工是一样的。加工石英石的操作人员最好有加工过天然石的经验，有加工通用人造石但无加工天然石经验的操作人员原则上必须经过培训后方可上岗。常用加工工具：必备工具1.多功能云石切割机(切割裁料、磨边倒角)；2.打磨机(配专用金刚石磨盘、树脂磨片)；3.悬臂水磨抛光机；4.手电钻(配金刚石套钻R15-R45 mm)；5.曲线据、小刀片、三角玻璃夹具、接线插座等。专用材料有：(1)云石胶(白色、透明)；(2)石英石专用胶水(工厂配制)；(3)石英石专用干胶(工厂配制)；(4)固化剂。 四、加工工艺流程：实地测量画图及记录尺寸→跟客户确认台面花色、边型→按图纸画样、画线→用云石机裁料→用多功能云石机或其它专用水磨机修磨边型→吹干清洁粘胶水处→调胶水、涂抹黏结面→用
专用夹具夹紧→固化后用刀片切除废胶用专用磨抛机水磨→抛光→检查效正尺寸. 背面增强。磨边、倒角用硬质金刚石水磨片，先50#，后150#，再300#；抛光时，开始用500#的水磨片，然后依次使用1000#、2000#、3000#的水磨片进行抛光。注意金刚石水磨片必须用硬质的。水磨片的大小有3吋或4吋之分，可根据使用需求而定。.接驳必须采用45度斜口驳接。.切割一定要用高硬度、切销量大的硬质金刚石锯片，在水冷却的状态下切割，锯片在切割时的转速要在6000转/以上。金刚砂含量不足的锯片由于切销量不足，会造成石英石板材由高速撞击而开裂，而且该类锯片也不耐用。所用的高硬度金刚石锯片必须有出砂口或出砂孔，以免石英石碎砂不能及时排出从而引发局部发热至使石英石板材在加工过程中开裂。 五、开炉孔：1.根据设计要求，确定盆孔中心位置，炉孔边与后挡水边间距不小于70mm；2.开炉孔时，必须先在炉孔四角打孔(打孔的钻头必须是高硬度的金刚石钻头，云浮的石材加工工具用品店内有售)，再用线切割机缓慢并用力均匀的切成方形，切割时，不能一次性将板材切穿，应分两步切，第一步切板材厚度的1/3，第二步再将板材切穿，防止板材开裂。3.在开炉孔时，石英石板材底部要有垫板，不能完全悬空，并且承受力要均匀，防止因受力不均而在开孔过程中开裂。4.炉孔切好方形后，用角磨机浆炉孔四角磨成圆弧角，圆弧半径不小于R10mm，炉孔四角背面用约120×120mm的小板材加厚，再角磨机磨成相应的圆弧，四边用宽为30mm以上的石英石板材加厚。 . 六、石英石在粘接时可使用的胶水石英石在粘接时可使用的胶水与天然石所使用的粘接胶水一样。(1)云石胶。云浮有售，最常用，具体
自然石雕刻制作工艺流程 欧阳光明（2021.03.07） 根据前期建模选石——石材选料——成品保护运输分块——现场安装——专业技工石材雕刻——打磨修补清理艺术家表面艺术效果处理——石材表面抗渗防污保护处理 A、根据前期建模选石这一阶段根据雕刻的尺寸在玻璃钢或石膏模型上按需要尺寸找出纵横分块线，把每一块模型或几块模型锯开以便工人好单独雕刻。在这一阶段工艺主要保证不要把分块线分在最重要的脸部和手部或其他复杂的造型上，以便后一步在整体精修过程中使接缝做到既隐蔽又美观，达到设计方案的完美效果。 B、石材选料分块 这一阶段重点是选料合理，自然石的色泽要均匀，且结晶要满足雕塑的加工工艺要求，分块尺寸要严格，机改料几何尺寸要标准，正负误差小于2mm。 C、石材加工准备 石材加工排板阶段：石板根据定稿翻模后的玻璃钢或石膏分块模型尺寸，在石材的侧面标明石材的编号、加工尺寸，并按要求依次排列以备加工。
D、专业技工石材雕刻 1、石材浮雕雕刻是雕塑成型的最关键阶段，雕塑家要亲自指导工人使用点线仪根据原大模型分块加工，一定要将浮雕的层次及细节雕刻到位。雕塑家也要亲自动手，重点加工人物脸部、手部等关键细节，以确保雕塑的艺术高质量和高标准。分块加工完毕，首先要将浮雕先进行试拼装，以减少可能产生失形而留下的缺憾，使浮雕做到完美无缺。 2、石材线刻浮雕这一阶段是，依照甲方审定后的方案或白描线稿，根据设计意图，弄清图案结构，来龙去脉，精雕细磨，做到流畅自然，有层次变化，真实反应原创。此步骤要求设计师随时亲临现场和现场施监理人员一起与制作工人们沟通，表达设计意图。壁画大形制作完成后，要反复调整、修改、打磨，对需要抛光的地方要用各种型号的抛光片进行多次打磨抛光，该有肌理的地方要做出设计所要求的肌理效果。 E、成品保护运输 雕刻完成后的石材依次按编号进行包装，叠放，对成品需要特加保护，特别是每块的边角和表面棱边。并在包装外表面写上相同的编号。搬运时按工程监理人员规定小心轻放，确保完好无损的运输到施工现场以备安装。 F、现场安装 此步骤也是关键，在安装之前对原建筑基体表平面进行施工需要处理。为加强石材与基体粘结，应将墙面的松散混凝土、砂浆杂
铸铜工艺流程 铸铜等铸造类雕塑首先是泥塑的塑造，然后翻制阴模，翻制阴模后再翻制成阳模，实际上是一个材料转换的过程，即从可塑性泥制品转换到石膏和玻璃钢进行定型、最后送到专业铸造厂进行最后的铸造过程。每件铸铜艺术品都是需要经过最少11道复杂严谨的工序制作而成，这些工序中既有传统手工艺的痕迹，也有精密铸造的现代技术精彩所在。。。。 工艺流程之一：泥塑（每件产品的前身都需要一个泥塑原型，泥塑都是经过雕塑师在原创设计稿的基础上反复揣摩、推敲之后进行的再创作，泥塑的造型好坏、神韵的体现与否、意图的表达呈现直接影响今后的产品好坏，所以优秀的泥塑离不开优秀的雕塑师） 第一步天然特殊胶泥备料筛选，喷水醒泥48小时以上，圆雕焊接雕塑钢筋造型骨架，在骨架上缠绕十字型木条托泥装置，雕塑骨架上大间隙铺设金属网，可减少用泥量减少总重量保证雕塑不垮塌。如是浮雕需木工板铺设底板在板上每隔15公分钉钉子，钉子钉入一半另外一半露出方便挂泥，另在钉子上纵横缠绕细铁丝同样方便挂泥料。 第二步上大泥覆盖雕塑造型。上泥完毕一边用木槌砸实一边补平泥间空袭。全部上泥后对大造型进行不断的调整。造型不准需要返工对骨架进行休整直到满意，以上必须由专业雕塑师来完成。从此阶段开始雕塑必须经常喷水保持不开裂，半途公休要覆盖塑料薄膜进行保湿直到雕塑模完成后。 第三部塑形，专业雕塑师来完成，塑形过程雕塑师中随时喷水随时塑造，具体细节其它工序简略。 第四步雕塑大型完成，通知甲方对大造型进行审核和提出意见或修改。继续不断的推敲调整和细节塑造达到完美，全部完成造型后进行整体推光泥塑，使用刮片进行推光。 第五步进入翻制阶段，在泥塑上用切片进行区块模具分割设计，然后喷洒肥皂水作为隔离防护。专业翻制技师配比石膏浆上于雕塑覆盖，具体石膏浆外层内层不同的水配比量由专业人员掌握和来完成。待石膏硬化干燥后开始脱模，脱模前要在区块上固定抓手，抓手用石膏麻木桩来制作。 第六步脱模后去掉分块模具上的残留泥，完毕后对石膏模进行细致修模，补磨。然后用金属铜网进行打磨。 第七部上玻璃钢，调配好树脂加入催化剂固化剂和填料与显色剂等。头层树脂上浆，二层配合玻璃丝布树脂一同上浆，一般需要三到五层上浆过程。形成厚度根据雕塑选择。 第八步拼合玻璃钢分体模块进行组合。拼合后进行缝隙的补平和加固，内部要建立永久性钢筋支持体系骨架。最后进行打磨，配合不同砂纸型号进行粗磨细磨水磨，大部分必须手工完成机器打磨无法圆润自然也难以完全无痕迹，所以必须手工砂带纸打磨。 工艺流程之二：矽xi胶开模（矽胶，英文名Silicon，此原料通常用作制作模具，精致度高，哪怕发丝粗细都可体现出来）
石英石的生产工艺及市场发展趋势 第一章 石英石市场状况及发展趋势 石英石进入中国市场，还处于起步阶段，目前中国的石英石从严格意义上来说还处在冒防石英石的阶段，绝大部分的厂家生产的石英石，还不是真正意义上的石英石，由于国外的技术封锁只有极个别的中国企业能生产真正意义上的石英石。据不完全统计，全国大大小小人造石生产企业近千家，2008年全国人造石企业的销货总额已超过90亿人民币，出口近1.5亿美元，保守估计如果目前石英石产品占30%计算，则有27亿元人民币的市场空间。随着产品技术和市场不断成熟，石英石市场已被激活，消费需求不断增加。特别是西班牙赛丽石在中国的大力推广，给人们引进了新的消费理念和生活方式。在未来3年石英石产品将以每年500%的速度递增，具有巨大的市场空间。 国外的石英石生产和应用已经非常普遍，这得益于石英石生产技术的日益成熟，意大利百利通率先研发出B RETONE鄄STONESYSTEM石英石生产系统，把我们带入到一个石英石的时代。由于这条生产线的研制成本非常昂贵，而且石英石产品生产技术不易控制，使得石英石的生产技术至今仍被少数几个厂商控制。市场调查资料显示，真正专业生产石英石的厂家在全世界只有16家，仅赛丽石就有20条生产线，而它的产品占欧洲市场的90%，美洲市场70%，但是还远远满足不了市场的需求。韩国生产石英石的厂家每年出口欧美市场就达1.3亿美元。国外石英石的消费潮流已经引得消费者翘首企盼，也让橱柜厂商望眼欲穿。二十年来石英石的生产技术和生产设备一直被欧美一些工业强国所控制，到目前为止一直对中国进行封锁，在国外只有十几家企业生产石英石，而国内现在却几乎是一夜之间冒出几百家石英石厂家，难道中国的石英石技术一夜之间就赶超国际水平？所以市面上盛行的“石英石”主要以假石英石为主，
雕塑的制作流程 一设计 先收集资料，画出雕塑的基本特征，不同角度的造型及机理若干张。 二泥稿 用底座木块、小木条与不同型号铁丝做成目标雕塑的基本形态，捆绑成型后，用雕塑专用油泥塑形，在塑形的过程中始终把握目标雕塑的动态与特征，这过程花费约两天左右。 三翻模制作 把小的泥稿翻模成目标材质雕塑模型。 四泥稿放大 1：计算出小稿子放大最后的尺寸比例，用尺子拉不同角度计算出骨架的大小。买齐不同型号的角钢0.1吨、铁丝5捆、木条80米、绳子3把、焊条若干等。 2：根据计算出的尺寸进行搭建骨架，先把底座尺寸量好后进行角钢、钢条焊接，再按目标雕塑的形态用角钢焊接出基本造型。 3：用铁丝做好雕塑的机理轮廓，再用木条和绳子填充其中使其饱满，把雕塑的基本形态与机理轮廓做好。 4上雕塑大泥，用4个资深研究生进行形体塑造，（大约8天左右，此过程因加急增加2人耗时6天）过程中不停进行修正与校对，使雕塑形态优雅而不失气势。 五：泥塑保养 塑形过程中有专业人员不停进行维护与保养。 六：翻模制作 1：形体塑造完毕在雕塑表面喷洒专用水以便脱模。再3个专业工人涂石膏雕塑表面上，待干后用石膏、棕毛涂其表面，最后用细铁丝木条方向不一固定于雕塑表面。（因加急添2工人耗时一天） 2：待彻底干后用260把左右雕塑专业切片刀按雕塑机理走向大小不等分约十二个区域，分好后小心分割开，把泥土、木条等骨架清理干净。（3个专业人员耗时一天）
3:把外模泥土用汽油、洗衣粉、刷子等彻底清洗干净。 4：用汽油，滑石粉、树脂、固色漆、雕塑专用液等按不同比例勾兑，待外模干后涂于内壁若干次，再贴玻璃纤维两层。此过程用两遍达到标准厚度。（因加急增加2个专业人员） 5：去模，清洗外模。 6：再按大小搭建焊接骨架，6个专业人员进行合模，清洗。 7：进行清洗、缝补、调整、打磨等工序。 七：效果处理 完成后在表面上色3次，再做效果、艺术加工等。 八: 进行包装、运输、安装及调整。 更多雕塑制作工艺、雕塑案例、雕塑产品请登录https://www.doczj.com/doc/6610706252.html,查看
不锈钢雕塑-—时代新宠 作者：广州凰宁景观工程有限公司—张自胜 不锈钢雕塑，简单理解就是用不锈钢做的雕塑,统称为不锈钢雕塑。不锈钢学名叫不锈耐酸钢，通俗一些就是在空气中不容易生锈，或者耐化学物质腐蚀。不锈钢在中国起步并不晚,新中国成立后，50年代初期就开始了研究和生产不锈钢，并于1952年制定了我国自己的不锈钢技术标准，不过一直到改革开放初期，不锈钢这个词一直属于非常专业的词汇，仅活跃局部的专业领域，根本无法进入寻常百姓家，人们大都听说都没有听说过,更难得一见。此时的不锈钢属于短缺资源或管控物质，仅被用于特殊领域.时至1985年后，伴随着改革开放的脚步,不锈钢的生产、应用也迎来了新的春天，不锈钢的名字开始进入普通市民的听觉范围，不锈钢的产品开始映入老百姓的眼睑。一些不锈钢制品逐渐的进入了寻常百姓家，由于不锈钢制品光泽银亮、硬朗的质感、易于成型，给人们带来极强的视觉冲击力和拥有的心理冲动，也有人说是不锈钢让我们迎来了具有酷感审美的金属时代，此等赞誉不可谓不高,也只有不锈钢无愧于此美名. 用于制作不锈钢雕塑的材料：304和316. 304不锈钢是应用最为广泛的一种不锈钢（铬—镍)，具有良好的耐蚀性、耐热性，低温强度和机械特性;冲压、弯曲等热加工性好，无热处理硬化现象（使用温度—196℃～800℃)。是国家认可的食品级不锈钢。在非工业区、重度污染区、沿海等地区和城市的室内外不锈钢制品的首选材料。 316不锈钢因添加Mo，故其耐蚀性、耐大气腐蚀性和高温强度特别好，可在苛酷的条件下使用;加工硬化性优(无磁性）；高温强度优秀；固溶状态无磁性；冷轧产品外观光泽度好，漂亮；相对304,价格较高。316也被称为船级材料，由于其耐腐蚀性强,常被用于制造轮船和军舰。 不锈是相对的,没有绝对的不锈钢,在强酸高温的环境中,304和316也会锈蚀。 雕塑常用材料厚度：板材0。5—3mm,管材0.3—5mm,材料厚度越厚制作工艺难度越大，价格越高。我公司曾经使用过厚度为10mm不锈钢
石英石工艺流程 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
石英石生产工艺流程 一：原料 1、配料：按所需生产的花色品种，把准备好的各种原材料（石英砂、树脂、偶合剂、固化剂、玻璃（白玻、镜玻）、色粉、钛白粉）按配方比例调配。 2、搅拌：先把按比例调配好的树脂、偶合剂、固化剂和色料混在专用的搅拌桶内进行2分钟的搅拌。同时将称好的石英砂、少量玻璃倒进自动搅伴机内，再加进搅拌好的树脂、固化剂和色料，进行搅伴钧匀，约用时7分钟。 3、铺模底纸：在准备好的模具底部铺垫一层相同规格的牛皮纸，作用是为了固化之后石英石与模具之间容易脱离。我们目前最大规格的模板规格是长米乘宽米，模板四边内侧还要放上4条生胶条，生胶条的高度要比模具板高出5MM。铺一块板3人操作约使用2分钟左右时间。 4、布料：将分配好的原料人工平均分布在模板上，使其尽量平整，板面基本平整之后，再在上面盖上一层牛皮纸之后再垫上一层胶皮，作用是避免压机的压头把板材吸起来。一件长米宽米，一块3050*1500*12的大板，需约250公斤的原料，如果3个人操作布料约使用4~5分钟时间。 二：成型 5、压制：布料完成之后经自动生产线输送到压机之内，进行120秒左右抽真空操作，完成之后再进行二次加压抽真空，二次加压时间一般25秒左右。然后再进行震动加压，震动加压时间约200秒左右。当然，抽真空和
加压的时间也会因板材的规格、厚度不同而有所不同。（1号生产线使用的压机是佛山卓迪机械集团公司产品，最大可以压制米乘米规格的大板。 6、热固化：经过抽完真空加压之后的石英石，由自动生产线传送到热固化架内，进行加热固化，固化时间一般要用40~60分钟，固化的温度在80~110度左右， 1号生产线同时最多可以热固化板材16片。 7、脱模：按规定时间、温度进行热固化之后，经自动生产线传送至脱模机上进行脱模。 三：抛光、切割 8、上机：自然冷却后的石英石毛坯板，经轨道输送到抛光车间后，经车间行吊吊到翻板机上，再由翻板机把大板摆到刮平线上。1、2号刮平线使用的都是科利得公司生产的旋风式刮平机，每分钟板材推进速度最快可以达到米，共有10组刮平头，每组6个马达，可以同时使用60把刮平金刚刀。 9、正刮：将上了刮平线的石英石进行单面刮平，我们俗称“正刮”，刮平一片大板的时间也要大概约13~15分钟时间。 10、反刮：正刮完成后的石英石经z由自动生产线上的大板翻转机反转后，进行底部刮平。 11、正面抛：将两面已刮平的石英石大板由自动生产线输送到抛光线内，使用由粗至细的抛光头进行正面抛光，抛光一片大板约使用13~15分钟时间。（1号用的抛光线也是科利得公司产品，总共有16 组抛光头）。12、反面抛：正面抛光完成后经自动生产线上的自动翻转机反转后再传送到2号抛光线内，再进行13~15分钟左右的反面抛光。
雕塑施工方案 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
一、雕塑制作、安装的主要工序和工艺说明 （含雕塑基础） 铸造雕塑造型为异形式造型，工艺要求制作模型、模板时，线条流畅，造型尺寸为精准，才能体现出雕塑严谨的造型特征。 1、铸铜雕塑制作、安装的主要工序和工艺说明； 1）、铸铜雕塑制作主要工序及顺序： 1：1泥塑→硅胶开模→翻铸蜡型→铸造→铜件修整打磨→表面效果处理及保护→:安装验收 2）、工艺制作流程、要求及说明 工艺流程之一：泥塑（每件产品的前身都需要1个雕塑原形，雕塑师需在原创设计稿的基础上反复揣摩、推敲之后行的再创编，制作小样，经验收后开始进行1:1等比例泥塑，在此阶段，造型好坏、神韵的体现与否、意图的表达呈现直接影响此后的产品好坏，所以，我们的雕塑师都是业界中出类拔萃的高手）。首先，在泥塑前采用钢筋制作雕塑骨架（犹如人体骨骼），要求进行采用电焊对钢筋连接点进行焊接牢固。然后，使用镀锌铁丝将干燥小方木（一般采用4cm*4cm）绑在钢筋骨架上，充实形体（犹如骨骼上肌肉）。第三、进行泥塑及进行人、物外形的塑造、刻画。要求：1、骨架形体焊接、绑扎牢固，以1米高自由坠落不变形，方木不脱落为宜。2、塑泥要揉熟，含水量适中，以塑泥时手感合适、塑造时形体不变形为宜。3、塑泥要及时采用喷壶喷水，以补充塑泥过程中水分蒸发。 4、泥塑完成后，要及时采用塑料薄膜进行包裹，防止水分过快蒸发，造成泥塑开裂变形。 5、铸造雕塑的形体应符合设计要求，制作模具前，首先按定稿模型翻制等比例模型，经验收合格后，方可翻制模具。 工艺流程之二：硅胶开模：先把要复制的产品或模型涂刷上一层脱模剂或隔制剂，然后把取一定的量硅胶和（需用电子称来称量），拌搅均匀，进行抽空，抽空时间不要太长.硅胶涂刷在产品上面（要求一定要涂抹均匀）等待30分钟后，胶体会发生胶联反应，这样再均匀刷第二层硅胶，
第五章：雕刻技法雕刻工艺过程《木雕制作技法》 第五章：雕刻技法—雕刻工艺过程——《木雕制作技法》2011-10-31 雕刻前将稿子画在已备好的木材上，圆雕一般是用毛笔或铅笔画一下各个形体的大致部位就开始雕刻了。而浮雕则需把稿子用复写纸复写在木板上。复写时要注意稿子、复写纸与木板固定好不使其移位，防止描出的图形出偏差。 雕刻的工艺过程分为打粗坯、雕实坯、细雕、配座、砂光等几个工序。 打粗坯 打粗坯即雕刻大型。因这个过程主要是靠锤敲打雕刀，故名。圆雕打粗坯，第一步工作是要把多余的木头锯去，或在轮廓线外锯一条缝，以便于下一步的粗刻。 用大雕刀敲打粗坯时，可把木头放在打坯凳上，用绳子套住结扣，用左脚踏住绳圈的下端，使木头被绳缚压，然后左手握刀，右手擎锤敲打，劈剥成粗坯。根据需要，可轮换使用中刚、平刀、反口刀。 注意用锯时锯线不可太深，轮廓线外也应留有余地。民间有
“长木料、短铁料”之说，其意是雕刻木料要留有余地，短了不能加长，不像打铁那样，可以任意补料延长。 无论是打粗还是以后的细雕阶段，用刀时，刀口方向一定要向外，而不要朝向自己身体，以免不慎“走刀”发生事故。 用刀雕刻的方向要与木纹上下纹路一致，不能横刻。还要注意木纹的顺逆走向，顺“茬”用刀，而不能逆“茬”（呛“茬”）用刀，以免刀锋突然刻入过深或使木材裂开。 浮雕打粗坯，首先着手的工作是“落地子”，即找出浮雕形象下面的“地”的平面。这时往往要借助尺子，勿使深浅不一。 “地子”在粗雕阶段不要一下手就雕到最后深度，要留有修光余地。图样轮廓线以外的木料用刀需垂直凿去，但也要注意在轮廓外留有一定的余地。 透雕打粗坯，可先用钻或雕刀开洞，然后进一步雕刻。开洞一般不要过多地开前后贯穿的直洞，而是从侧面开横洞，再从正面开洞与横洞贯穿。这样可以表达丰富的层次感和空间感，而不致“一眼望穿”，使之乏味单调。而雕刻前后贯穿的洞时需“拉花镂空”。可先用钻钻眼，套入锯丝连接锯弓，上下拉地锯丝，保持相对垂直，使锯下的料可在原来的位置
一、雕塑制作、安装的主要工序和工艺说明 （含雕塑基础） 铸造雕塑造型为异形式造型，工艺要求制作模型、模板时，线条流畅，造型尺寸为精准，才能体现出雕塑严谨的造型特征。 1、铸铜雕塑制作、安装的主要工序和工艺说明； 1）、铸铜雕塑制作主要工序及顺序： 1 1:1 要求：12、塑 工艺流程之二：硅胶开模：先把要复制的产品或模型涂刷上一层脱模剂或隔制剂，然后把取一定的量硅胶和固化剂（需用电子称来称量），拌搅均匀，进行抽空，抽空时间不要太长.硅胶涂刷在产品上面（要求一定要涂抹均匀）等待30分钟后，胶体会发生胶联反应，这样再均匀刷第二层硅胶，这时将表面粘贴一层玻璃纤纬布来增加强度，然后再涂刷第三层硅胶等硅胶干燥后，再做外模，外模使用石膏材料。
要求：涂刷一层硅胶以后，最好是等硅胶交联时再涂刷一层硅胶，而不是立即粘贴纱布或是玻纤布，原因是：一般涂刷的比较薄，特别是玻纤布比较硬，容易使模具里层比光滑，从而影响复制产品的效果。为使蜡型充分还原细节和模具不变形要求，硅胶的厚度不小于1cm。同时，在硅胶内模的外层每间隔10cm凸起的卯榫与石膏外 模隼和。 焊和反复打磨的工艺，使之完美，根据设计尺寸组建拼装。需双面焊接，打磨焊疤处，使之无明显痕迹。打磨需要进行三遍打磨：1、粗磨：该遍主要打磨掉焊缝等明显瑕疵；2、细磨：该遍主要磨掉细小痕迹；3、精磨：主要对整体进行一遍全面的打磨，使整个雕塑表面光滑，无划痕，色泽一致。 工艺流程之六：表面效果处理及保护：处理前需对雕塑进行称重验收，在符合
要求的前提下，再进行表面喷涂等处理。喷涂时要求喷枪运行时，喷嘴中心线必须与铜雕塑面垂直，喷枪有规则地平行移动，运行速度应保持一致，。喷涂操作一般应 连续进行，一次成活。 工艺流程之七:安装验收：工厂制作完成并验收后，及时采用气泡膜包裹后装箱，并固定好铜雕塑，箱体外做好堆放、安全、重量等标识。 2、雕塑基础施工的主要工序和工艺说明； 3 4 根据建设单位及测绘单位提供的基准点及施工场地施工控制点，形成二级场地 坐标控制网体系。 2.水准控制测量 本工程测设为闭合导线,在每个雕塑区设置1个高程控制点，作为现场施工基础 控制点。 施测中必须保证精度，杜绝错误，认真熟悉建筑图和结构图。
电子雕刻机雕刻凹版的工艺规范 电子雕刻机雕刻工艺流程 (一)制定工艺 电子雕刻机是凹印制版的核心技术，雕刻滚筒的质量是印刷质量的基础。根据各种印刷适性，确定正确的网线、网角、网点值和通沟等基础数据，设置、调整符合各种印刷适性的电雕层次曲线，保证雕刻滚筒质量的稳定和提高。根据网点与线数、角度、雕针所对应的类系来看，对某一套稿件在电雕之前，需要做充分分析，考虑各颜色之间的关系，合理地选用各类参数。分析所选用工艺参数将会产生的结果，力争使生产出来的产品能达到完美的还原效果，为客户所接受。 1．雕刻网线数 雕刻网线数决定印品所表现的图像层次的丰富程度，同时也会对印刷品的其他质量方面产生影响。在凹版雕刻的过程中，一般是通过评价凹版制版质量的重要参数，即网穴宽度值，以及通过打样对评价印刷质量的重要参数，即反射密度值的测试，来确定对于不同雕刻网线数的凹版制版的工艺规范，一般地有：（1）雕刻网线数与网穴度和深度成反比，雕刻网线数低，单个网穴宽度大、深度就深。反之则单个网穴宽度小、深度浅； （2）在高光区域，雕刻网线数高的反射密度与雕刻网线数低的反射密度相差不大； （3）在暗调区域，雕刻网线数低的网穴比雕刻网线数高的网穴既大又深。网穴储墨量大、承印物墨层较厚是影响反射密度的主要因素，因此暗调区域雕刻网线数低的反射密度大； （4）雕刻网线数低时，印张中、暗调层次易被拉开，暗调不易并级。而雕刻网线数高时，中暗调有压缩，虽然层次丰富，但易并级； （5）雕刻网线数低，网穴粗而疏，版辊同印张的图文边缘有明显锯齿。线数高，网穴细而密，版辊同
印张的图文边缘无明显锯齿； （6）相邻网点百分比两级间的网穴差值随雕刻网线数变化。雕刻网线数低，相邻网点百分比两级间的网穴差值较大，雕刻网线数高，相邻网点百分比两级间的网穴差值较小； （7）印刷低档产品、实地和文字一般宜用50LPC～65 LPC低线数雕刻；印普通产品一般用65 LPC～75 LPC雕刻；印刷高档纸制品则用80 LPC～120 LPC雕刻为佳。 2.高光定标值 （1）高光定标值低，则高光网穴值变小，高光层次损失较多，中间层次损失较小，暗调网穴值有所下降，层次较好。高光定标高，高光层次能表现出来，但图像整体阶调变深。 （2）高光层次损失，则对整体效果影响很大。高中档产品由于高光层次丰富，要求电雕高光网穴出现并有意识将四个色版的高光加重。 （3）金色、烟嘴、实地块、大文字图案一般高光定标值为:-1.00～0，一般文字、细文字图案为:0～0. 15，层次稿为:0.15～0.30。 3.暗调定标值 暗调定标值决定了样片中纯黑区域的扫描输出电压，其值的高低对暗调层次的表现非常重要。 （1）暗调定标值低，则暗调网穴小。 （2）暗调定标值低，则色块及暗调部分的网穴变浅变窄，印张墨层变薄变少，相应的密度也变小，暗调层次分明，但有花点不厚实。 （3）由于塑料薄膜与纸张的吸墨性不同，塑料薄膜吸墨很少，网点扩大较明显，纸张则吸墨较多，因
石雕雕塑工程施工工艺流程 一、工程特征 本雕塑工程采用圆雕及高浮雕雕刻手法，雕塑材料采用花岗岩和红砂岩。 二、石雕设计要求 雕塑制作是个复杂的过程，雕塑作品艺术含量高，对作品制作的艺术要求较高，施工时药考虑艺术品的特殊性，注意施工过程中的技术处理问题。 1、整体雕塑创作设计制作安装流程 创作设计阶段： 创作构思→平面效果图→泥塑小样创作→泥塑定型 模型制作阶段： 按尺寸要求制作大泥塑→制作玻璃钢→合模卸模 石雕雕刻阶段： 选材→石雕初稿→细部刻画→艺术总监指导修饰→验收 运输阶段： 包装→装车→运输→卸车 安装阶段： 前期准备→基础验收→安装→调整→清理→验收
2、技术及艺术品位质量控制要点 ①先作泥塑小样，因泥塑小样是平面效果图的立体表现形式，便于对整体效果的把握，小样制作时应充分考虑平面的透视效果，按适当比例制作注重表现手法。 ②泥塑大样为成品的1:1稿样，以小样按比例准确放大，必须通过泥塑制作作为成品雕塑的参照模型，这是艺术家作品区别于民间工艺作坊的分水岭，制作时要准确把握制作比例，充分体现设计理念，对各部分的刻画细致，特别明显，必须由艺术家监理。 ③石膏模是将泥塑转变为玻璃钢样品的中间环节，而玻璃钢样品是石雕制作的模型，此工序直接影响到雕塑的作品质量，故应认真细致制作。 三、石雕塑工程的重点、难点部分 经对设计施工图的认真阅读及仔细研究，精心制作玻璃钢模型，结合雕塑意图及实际情况，本工程重点、难点如下： 1、重点性分析 ①选材：因为整体雕塑结构美观大方，为了减少接缝所用的原材料为大方料石且质地须均匀。 ②雕塑构件拆分与拼接：认真研究拆分位置，尽量选择在横直线条上进行拼接。 ③包装运输：因大部分雕塑构建都有雕刻图案。 ④构件安装：雕塑构件安装是从图纸变为现实，使设计理想得以体现的重要环节。
石材台面板的生产加工工艺 石材台面板主要包括:花岗岩台面板、大理石台面板、砂岩台面板、板岩台面板、石灰岩台面板和石英石台面板，其中主流是花岗岩和大理石台面，而以生产数量和应用范围来看，花岗岩台面板是最多最广泛的。 石材台面板主要的加工流程是： 选料→大切→磨光→切边→边加工→挖盆钻孔→磨光修补→试拼检验→包装→完工 选料 根据客户样品或是生产定单要求选择适合的荒料原石，最好是能敲一块荒料小样进行磨光对照，观察花纹、颜色以及颗粒是否一致。如果是常规厚度的台面也可以到大板市场直接采购大板。选料的注意点是要选择相同颜色，相同花纹，相同颗粒，接近密度的荒料或大板，同时外观上不允许有裂纹、石胆、色线、花扫等等缺陷。大板同时要注意厚度和尺寸问题。 (荒料) (大板) 大切
就是按照客户的加工要求用圆盘锯或沙锯把荒料切割成毛板的过程。切割后要先进行一次检验，合格的毛板留用，不合格的挑除，对于超厚的毛板进行定后处理。（如果是采购的是大板，就可以跳过这一阶段。） (切割荒料) (敲毛板) 磨光 磨光阶段有分粗磨和细磨两部分。 粗磨：前面工序合格的产品和定厚过的毛板用磨光机先进行粗磨，目前磨机主要是用手扶式磨机及多头连续磨抛机。过后等毛板干燥后，检查板面，板面效果好，可以直接进行细磨，如果发现毛板的板面质量不理想，可以对毛板表面进行刷胶处理，刷上一层树脂胶将其毛板上面的小孔和小裂纹、鸡爪纹等缺陷补好，同时也可以使得毛板的板面更好，光泽度更高。在天气好的情况下，树脂一般半个多小时就能干，要是天气不好，差不多要1-2个小时才会干，最好是等干了后再进行细磨。也有的工厂是不经粗磨，洗净检查毛板，之后直接在毛板（有问题的）上刷胶。通常花岗岩刷得比较少，大理石刷得比较多。
玻璃钢雕塑工艺制作流程 雕塑由来已久，在石器时代以来，雕塑便成为文化传承的载体。纵观中外历史，各个名族在没有文字记载的情况下，都是以壁画或浮雕的形式，将文明传承。雕塑作为其中之一，其地位不言而喻。发展到如今，雕塑早已变成艺术的化身，无论你走到哪里，都能接触到雕塑。 历来，雕塑材质通常为木材、石材及金属材质等，但各有优劣。在科技发展的今天，作为新型材质也逐渐作为雕塑的载体，其中以玻璃钢最为突出。玻璃钢全称为玻璃纤维增强复合材料，英文简写为FRP。它是以天然树脂与滑石粉等骨料复合而成，具有轻质、强度高、防腐、防水等特点。再加上它的模具制作简便，雕塑成品造型独特、图案精美等因素，备受客户信耐。
玻璃钢雕塑根据外形，可分为圆雕和浮雕两种。在细分则是人物、动物雕塑、卡通雕塑、商场美陈雕塑、校园浮雕、城市雕塑、欧式建筑雕塑、抽象艺术、小品雕塑等。无论是圆雕还是浮雕，其制作过程都不尽相同，只有把握住关键步骤，就能制作出精美独特的玻璃钢雕塑。、 第一步—泥塑制作 1、根据设计图以及成品特性，预先做好支撑骨架和造型。 2、填泥。根据雕塑样式不同，可采用不同方法。如泡沫剪切、刮板等办法。 3、精雕以及精修，在客户认可之后方可进入下个步骤。 第二步—翻制模具 1、首先技术人员会根据各方面因素，决定泥塑表面的处理方法。 2、根据客户要求，翻制不同材质模具。如硅胶模、石膏模，亦或玻璃钢模。几种模具各具有优缺点。如硅胶模，其成本极高，但它翻出的成品，其效果最佳。玻璃钢模也可多次使用，成品效果也不错，却有易变性的缺点。而石膏模则是一次性的，造价低。 3、制模时候，技术人员需要根据产品形状，将模具分成两块以上。但其宗旨便是不破坏模具、方便安装以及易于拼接。 第三步—制作成品 1、玻璃钢雕塑制造采用手糊成型办法。分别对若干个单元模具进行翻制。 2、拼接，又称作组装。依此成型出单元产品，然后将它们组合成一整体。 3、接缝处理，将若干单元产品拼接之后，其缝隙需要粘接、打磨处理。 4、支架制作。即支撑成品稳定的骨架，一般情况都是以钢材为主。 第四步—后期处理
石英石板材惠州可行性报告 第一章石英石行业分析报告 一、石英石板材的定义、构成及其特能： (2) 二、石英石板材的应用及市场前景 (3) 三﹑石英石板材生产工艺及规格 (3) 四、操作方法及质量测评 (5)
一、石英石板材的定义构成及特性 石英石板材的主要材料是石英砂（各类石材废料和河沙都可以用），色彩丰富的组合使其具有天然石材的质感和美丽的表面光泽。是一种无放射性污染、可重复利用的环保、绿色新型建筑室内装饰材料。 石英石产品的特性： 1、刮不花 石英石其石英含量高达94%，石英晶体是自然界中硬度仅次于钻石的天然矿产，其表面硬度可高达莫氏硬度7.5，远大于厨房中所使用的刀铲等利器，不会被其刮伤。 2、污不染 石英石是在真空条件下制造的表里如一、致密无孔的复合材料，其石英表面对厨房的酸碱等有极好的抗腐蚀能力，日常使用的液体物质不会渗透其内部，长时间置于表面的液体只需用清水或洁而亮等清洁剂用抹布擦除即可，必要时可用刀片刮去表面的滞留物。 3、用不旧、抗老化 石英石光泽亮丽的表面是经过30多道复杂的抛光处理工艺，不会被刀铲刮伤，不会为液体物质渗透，不会产生发黄和变色等问题，日常的清洁只需用清水冲洗即可，简单易行。即使长时间的使用，其表面也同新装台面一样的亮丽，无需维护和保养。 4、燃不着 天然的石英结晶是典型的耐火材料，其熔点高达1300度以上，94%天然石英制成的石英石完全阻燃，不会因接触高温而导致燃烧，也具备人造石等台面无法比拟的耐高温特性。 5、无毒无辐射 石英石的表面光滑，平整也无划痕滞留，致密无孔的材料结构使得细菌无处藏身，可与食物直接接触，完全无毒！优质的石英石采用精选的天然石英结晶矿产，其Sio2的含量超过99.9%以上，并在制造过程中去杂提纯，原料中不含任何可能导致辐射的重金属杂质，94%的石英结晶和其它的树脂添加剂使得石英石没有辐射污染的危险。 6、材质精纯 最高品质石英材料制造，精纯独特，上乘品味，是替代石材等资源性耗费材料的最好产品。
河南弘美雕塑公司http: 不锈钢雕塑制作加工流程 不锈钢雕塑是在传统石雕的基础上发展起来的一种新兴雕塑种类，因为其特有的明亮、活泼、不易污染、与现代都市生活相符等特点，已经逐渐被大众接受，在市场上所占的份额越来越大，逐渐有超过传统石雕的趋势，下面教大家不锈钢雕塑制作加工流程的详细步骤。 生活中我们到处可以见到不锈钢雕塑，公园、小区、甚至咖啡馆、酒店、餐厅等都充分利用其装饰作用，它给整个大环境起了很大的烘托作用，整体的光感很强、不容易损坏而且有整体感觉。很多地方用到的不锈钢雕塑都能够起到画龙点睛的作用！ 一、内骨造型架的制作 1、根据雕塑模型按比例核算到所需高度，雕塑内骨架的规格采用12#、10#、 6."3#槽钢和76㎜*3㎜、50㎜*3㎜、32㎜* 2."75㎜的管材、5*5角钢从底往上，由粗变细、由密而疏焊成方笼。 2、焊接前，除检查切口平整度外，对管壁厚度大于或等于4㎜的管子，应对管端加工V型坡口，管子坡口应按规定留有坡口间隙。所有承重骨架采用双面满焊，整体骨架完成后用防锈漆满涂三遍。 1、主支架设计 （1）主支架承受的主要载荷。 1）主支架、副支架、铜像壁板及其他附件的重量。 2）稳态风载。在选定风速下，一般考虑正面、侧面、背面、等四个方面作用在雕像身上的各方向风力。为提高结构的安全性，对统计出的实际重量、风速还得加一个放大系楼再用于主、副支架的设计。放大系数的大小每座雕塑都
不尽相同，因各地的风速、温差、雕像自身结构物点等有所不同，前两者要从当地多年来的统计数据选定： 后者则要从雕像身高度与底面直径之比值来考虑： 风载大小可根据选定风速进行计算，再用模型风洞试验测点数据验证后确定。 （2）主支架的外形及尺寸 主支架的外廓形状和尺寸的设计，用1：5中样模型来测取，从底平面开始，取垂直Z轴的横截面与雕塑外廓交线的一线点，量取其平面坐标值。取点数的多少，应以能准确绘制出此截面上一整圈外廓形状的曲线为准。测得各点的坐标值乘5以后就得到了1：1足尺像的平面坐标值。各横截面之间在Z轴上的间距为 0."5（1：1值），逐层向上测量，就得到了整座雕塑外形的空间坐标。再使主支架外形与雕塑外形相似，留出两者间 0."5~ 1."0m的间隙，这样就确定了主支架的外形和尺寸后。 （3）主支架的形式 型钢焊接主架： 利用槽钢、角钢等型材，焊接连成主支架。它有很好的刚度、强度，制作、安装比较主便。大多数都对几何形状作准确测量的难度大，在安装过程中，往往会出现主支架与铜壁板间有碰撞现象。而雕塑的铜壁板的外形不允许变动，只能修改主支架。 （4）副支架高计 雕塑的外形往往是不规则的，主支架的外廓形状不能做得和雕像内腔形状完全一致，铜壁板不能直接挂在主支架上。而铜壁板上的载荷又必须传递到主支架上，并让它承受。钢与铜合金的膨胀系数不同，当环境温度发生变化时，
橱柜生产制作工艺 第一篇门板 一、田园风格—实木系列：彼得大帝、波斯达诺、西曼蒂克、佛罗论撒、普罗旺斯。 进口实木系列厨柜制作精良，给人以高贵、典雅之感，是身份与地位的象征。门板为原装进口，门芯板采用“实木压缩板”，因此不会产生裂缝或开裂现象，环保性能卓越。门板表面采用开放漆处理，可防止吸入空气中的水份，使原有的木色及条纹更加清晰、自然、持久。 （一）彼得大帝
1、美国原装进口实木门，樱桃木色门板自然、温馨。 2、门框为精细的外圆弧处理，技艺超凡。 3、门板表面的油漆处理只有几毫米厚，使整个门板光泽细腻，柔和。 4、90度拼角处为隐藏式指接制作工艺。 （二）西曼蒂克 1、意大利原装进口实木门，华贵的白橡木色尽显贵族气质。 2、具有多种“刀型”及“做旧”处理，工艺超凡。 3、采用90度“指接”连接工艺，做工精良。
（三）波斯达诺 1、意大利进口实木门，白橡木质朴、自然。 2、具有古典“刀型”，特殊工艺处理。 （四）佛罗论撒 1、意大利进口樱桃色腊木实木门 2、现代风格 （五）普罗旺斯 1、意大利进口白腊木实木门 2、具有古典“刀型”处理 3、手工雕刻图案罗马柱 二、吸塑板： 吸塑系列厨柜门板色彩丰富，视觉跳跃，是一款现代感极强的厨柜。门板材质为高光和亚光两种，易清洁，硬度较高，防潮，非常适合厨房的特殊环境，具以下优点：门板在常尺寸下无须封边，造型多变、防水、防潮、硬度及柔韧性好。 三、耐磨板： 耐磨板系列厨柜门板，耐磨、耐高温，防水、防潮，吸附能力强，不易掉色变色。适用于各种环境下的厨房。板材为奥地利原装进口，更加环保。 四、烤漆系列： 1、原装进口漆，色彩独特、丰富，环保性能卓越。
雕塑的制作方法与流程-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
雕塑的制作方法与流程 ——玻璃钢 一、备泥加工 首先将直接自地下的泥去掉杂质,用木槌,木棒敲砸进行人工捣炼,有条件的可用捣泥机加工。太湿的泥,要先放在室内通风处,让泥土吹干达到合适的湿度;太干的泥则要泥土砸碎,放在容器内,浇上适量的水浸泡,然后再进行捣炼。最后要使泥土达到软硬适度又不粘手为佳。加工好的泥块要放在缸内或其他盛具内,用湿布或塑料布盖好以保持一定的湿度,备用。或者直接购买雕塑红泥备用。 二、小样稿制作 1）雕塑根据业主确认的设计图，制作1米以下小样模型。 2）小样的制作在尊重原稿的前提下，充分考虑其主体综合效果、加工的可行性、结构的合理性、工艺的艺术性的基础上，从三维结构及艺术造型上再创作。 三、搭内骨架 搭制骨架常用木,木版,铁丝,钢筋,铁钉等。泥塑的骨架像人的骨骼一样,起着支撑和连接的作用,它是泥塑的基础条件,不可忽视。 搭骨架要注意: <1> 骨架要牢固,以保证泥塑的稳定,上泥后不倾斜,不倒塌。 <2> 堆泥后要使其既不掉泥,又不露架。 <3> 要体现雕塑的大体形状。 <4> 所搭骨架要简单,便于变动和制模时拆架。 四、上大泥堆大形 泥与骨架备好以后,就可以动手上泥了。先在骨架上喷一次水,以便泥块与骨架能牢固地结合,不易掉落。 上泥时,将泥块一块一块地堆贴在骨架上,用手按紧,拍实,然后层层加泥,用木槌或拍泥板将泥砸实帖牢。
上大泥时,要从大处着眼,从整体入手,切忌缩手缩脚,陷入到局部细节的塑造中。雕塑是三维的实体,每添一块泥都要照顾到各个视角之间的关系,要经常转动雕塑台,不断进行观察比较。泥不要一次堆足,只要堆出大形即可。 五、深入塑造 在大的形体与比例为准确的基础上,便可进入深入塑造的阶段。 随着局部和细部的深入,使泥塑的体量逐渐到位。做局部要经常与整体比较,使局部服从于整体。 在深入塑造的过程中,要不断调整和把握整体与局部的关系,处理局部与细部的关系,也要反复推敲,始终掌握"整体-局部-整体"的原则。只要整体把握得准确,局部才能做的正确,而局部做准确了,也更充实完善了整体。 往往在深入刻画局部时精力十分集中,常在一个面上塑造时间太久而忘了转动雕塑台,这样越是做得细致,体积也越容易拉平。所以要注意始终保持整体的观察和塑造。 另外,要注意对称关系,可在泥塑上画中心线来检查,比较和修正。 六、调整统一 在深入阶段,难免会出现某些局部的细节表现得过分突出,形体的大转折被削弱,形体间缺乏连贯或处理僵硬等,在调整统一阶段就要把它调整到整体的大的关系上来。 泥塑圆雕制作过程中要注意经常对泥塑作品喷水,特别在夏季水分容易挥发,更要定时喷水,使泥始终保持在合适的干湿程度,以便塑造形体。在冬季气温低,泥塑如不注意保暖,经冻结,整个泥塑会松裂,所以要在暖和的室内工作室工作,这样泥塑才不至于松裂。每次工作结束以后,要用塑料布把泥塑包好,使泥塑不易干裂,其水分不易挥发,以便继续塑造。 七、外模翻制 将制作完泥模的作品，分模分好后上隔离层；分模要充分考虑其主体综合效果、加工的可行性、结构的合理性、工艺的艺术性的基础上，从三维结构及艺术造型上进行分模。 八、硅胶模翻制。 九、石膏外模翻制。 石膏外模翻制时，需用长度合适的木条加固，以控制大型。 十、拆下模具。
