自动控制原理习题详解（上册）
第一章 习题解答
1-2日常生活中反馈无处不在。人的眼、耳、鼻和各种感觉、触觉器官都是起反馈作用的器官。试以驾车行驶和伸手取物过程为例，说明人的眼、脑在其中所起的反馈和控制作用。 答：在驾车行驶和伸手取物过程的过程中，人眼和人脑的作用分别如同控制系统中的测量反馈装置和控制器。在车辆在行驶过程中，司机需要观察道路和行人情况的变化，经大脑处理后，不断对驾驶动作进行调整，才能安全地到达目的地。同样，人在取物的过程中，需要根据观察到的人手和所取物体间相对位置的变化，调整手的动作姿势，最终拿到物体。可以想象蒙上双眼取物的困难程度，即使物体的方位已知。
1-3 水箱水位控制系统的原理图如图1-12所示，图中浮子杠杆机构的设计使得水位达到设定高度时，电位器中间抽头的电压输出为零。描述图1-12所示水位调节系统的工作原理，指出系统中的被控对象、输出量、执行机构、测量装置、给定装置等。

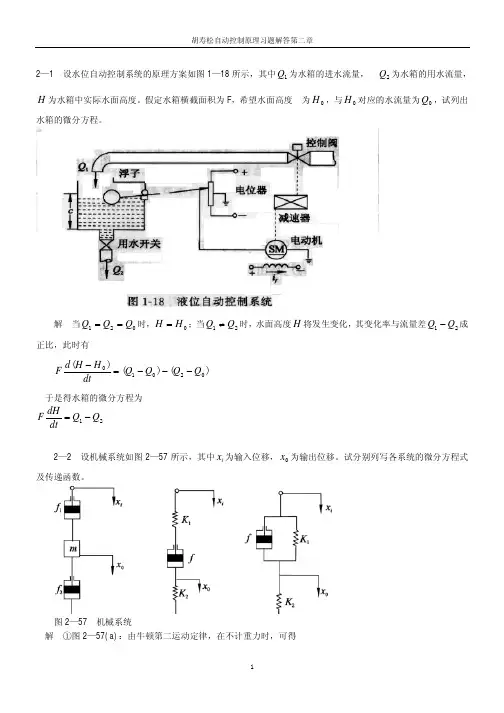

图1-12 水箱水位控制系统原理图
答：当实际水位和设定水位不相等时，电位器滑动端的电压不为零，假设实际水位比设定水位低，则电位器滑动端的电压大于零，误差信号大于零（0e >），经功率放大器放大后驱动电动机M 旋转，使进水阀门开度加大，当进水量大于出水量时（12Q Q >），水位开始上升，误差信号逐渐减小，直至实际水位与设定水位相等时，误差信号等于零，电机停止转动，此时，因为阀门开度仍较大，进水量大于出水量，水位会继续上升，导致实际水位比设定水位高，误差信号小于零，使电机反方向旋转，减小进水阀开度。这样，经反复几次调整后，进水阀开度将被调整在一适当的位置，进水量等于出水量，水位维持在设定值上。
在图1-12所示水位控制系统中，被控对象是水箱，系统输出量水位高，执行机构是功率放大装置、电机和进水阀门，测量装置浮子杠杆机构，给定和比较装置由电位器来完成。 1-4 工作台位置液压控制系统如图1-13所示，该系统可以使工作台按照给定电位器设定的规律运动。描述图1-13所示工作台位置液压控制系统的工作原理，指出系统中的被控对象、被控量、执行机构、给定装置、测量装置等。
图1-13 工作台位置液压控制系统
答：当给定电位器的角度（电压）和反馈电位器的角度（电压）不同时，误差电压经过放大器放大去驱动电磁阀，并带动滑阀移动。以给定电位器的电压大于反馈电位器的电压为例，设在正的误差电压作用下，电磁阀带动滑阀相对图1-13所示的平衡位置向右移动，高压油进入到动力油缸的左面，动力油缸活塞右面的油液从回油管路流出，动力油缸活塞在两边压力差的作用下向右运动，误差逐渐减小到零直至出现负的误差，滑阀开始向左移动至平衡位置的左侧。这样，经反复几次调整后，滑阀回到平衡位置，动力油缸活塞静止在设定的位置上。
1-5 图1-14的电加热炉温度控制系统与图1-10所示的有所不同，试描述系统的温度调节过程，它能做到加热炉温度的无差调节吗，为什么？
图1-14 电加热炉温度控制系统
答：在图1-14所示电加热炉温度控制系统中，误差信号经过功率放大器放大后，电炉丝放出的热量与加热炉散出去的热量平衡，去维持炉温不变。当某种原因引起炉温下降时，误差信号增大，电炉丝上的电压升高，电炉丝放出的热量增加，炉温误差向减小的方向变化。与图1-10所示的电加热炉温度控制系统不同，图1-14所示温度控制系统不能做到加热炉温度的无差调节。因为，加热炉总要散出部分热量，而功率放大器的放大倍数是有限的，所以在炉温稳定后，误差信号总是大于零的。
1-6 图1-15（a ）和（b ）都是自动调压控制系统，图中发电机G 由一原动机带着恒速旋转，
通过改变励磁电流f i 来改变发电机的端电压。设空载时，发电机的端电压均为110V ，而当带上一恒定负载时，发电机的输出电流要在其内阻上产生压降，故端电压会出现一定的电压降，后经系统的调节作用，发电机的端电压会得到恢复。试问，经过调节恢复图（a ）和（b ）中的哪个系统能保持110V 电压不变？哪个系统的电压会稍低于110V ？为什么？
（a ） （b ）
图1-15 自动调压控制系统
答：图1-15（a ）所示系统能保持110V 电压不变，图1-15（b ）所示系统的电压会稍低于110V 。因为，对图（a ）所示系统，给定不变，加载调整过程完成后，由于电机转速到转角的积分作用，当误差信号为零电机SM 停止时，会使可调电阻器的阻值比加载前小，并维持在这一位置上，发电机的电动势升高，以抵消负载电流在发电机内阻上的压降，实现误差调节。而对图（b ）所示系统来说，加载调整过程完成后，提高电动势增加励磁电流必然对应较大的误差，即系统的输出电压会稍低于110V 。
1-7 图1-16为一调速系统的示意图。图中D R 为电枢回路的总电阻、D L 为电枢回路的总电感，励磁电流f i 恒定。电机空载运行时，一定的设定电压r u 对应一定的电动机转速。当负载增加时，电枢电流D i 随之增大，电枢电流在电阻D R 上的压降会引起电机转速的下降。如图所示，在电机主回路中串入一个小的采样电阻R 来测量电枢电流，用反馈的方法减少电机转速的下降。试问由采样电阻R 引入的是电枢电流的正反馈还是负反馈？系统的工作原理如何？
图1-16 调速系统
答：采样电阻R 引入的是电枢电流的正反馈，其作用原理为，当负载增加时，电枢电流D i 随之增大，D i 在电阻R 上的压降经电压放大器放大后得到b u ，功率放大器的输入电压e r b u u u =+。这样，负载增加时，D i 增大，b u 增大引起e u 增大，即电枢电流正反馈的作用使功率放大器的输出电压得到提高，以部分补偿负载增大引起的转速下降。
1-8 图1-17是谷物湿度控制系统示意图。在谷物磨粉的生产过程中，有一个最佳的出粉湿度，因此磨粉之前要给谷物加水，以得到希望的湿度。图中，谷物输送装置按一定流量通过加水点，加水量用自动阀门控制。在加水过程中，谷物流量、加水前谷物湿度以及水压都是对谷物湿度控制的扰动作用。为了提高控制精度，系统中采用了加水前谷物湿度扰动的补偿控制和谷物湿度的反馈控制，试画出系统的框图。
1-17 谷物湿度控制系统
解：系统框图如下图所示。
1-9张力控制系统如图1-18所示，它可以使输送带上各处的速度一致。如图中所示，输送带左边前一个分部用的是速度反馈控制，输送带右边后一个分部用的是张力反馈控制。试说明当速度主给定发生变化时，该系统是如何通过张力控制来使得速度2v 跟随1v 的变化的？后一个分部用张力反馈控制的好处是什么？
1-18 张力控制系统
答：当速度主给定发生变化时，命令信号同时给到前面一个分部和后面一个分部，在测速反馈作用下，前面一个分部的转速跟随指令发生变化，前面一个分部也同样。由于前后分部参数和性能上总存在差异，无论动态下还是静态下都不可能做到绝对的同步，这种不同步的影响累计起来会被后一个分布的张力测量环节测知。当张力小于设定值时，后一个分布会适当增加速度，反之会减小速度，以使得两个分部间转速微小偏差的影响不会被累加起来，两个分部的平均速度精确地相等。
1-10晶体管稳压电路如图1-19所示，图中i u 是输入电压，它在一定范围内变化，o u 是输出
电压，输出电压的稳压值由分压电阻1R 、2R 和稳压二极管VD 的参数决定。试分别说明输入电压和负载电阻发生变化时，晶体管稳压电路的稳压过程和工作原理。
1-19 晶体管稳压电路
答：输入电压发生变化时，以输入电压升高为例，图1-19所示晶体管稳压电路的稳压过程如下：
输入电压升高i u ↑，带动输出电压也升高o u ↑，晶体管2VT 的基极电流增加2T i ↑，晶体管2VT 的基电极电流增加，晶体管1VT 的基极电流减小1T i ↓，晶体管1VT 上的压降增加，输出电压的升高得到抑制。这是一个反馈过程，只要这种反馈作用足够强，就可以将输出电压稳定在一定范围内。
负载电阻发生变化时，以负载电阻减小为例，图1-19所示晶体管稳压电路的稳压过程如下：
负载电阻减小，负载电流加大，晶体管1VT 上的压降增加导致输出电压降低o u ↓。输出电压降低，晶体管2VT 的基极电流减小2T i ↓，晶体管2VT 的基电极电流减小，晶体管1VT 的基极电流增大1T i ↑，晶体管1VT 上的压降减小，输出电压的降低得到抑制。
1-11工人工资的增加，经过一段时间以后会导致物价的上涨，物价的上涨又带生活费用的提高，为保证工人的生活质量，就需要进一步提高工资。这是一个正反馈过程。增加存款的利率和刺激消费哪个可以减缓物价的上涨速度？为什么？国家的工资、物价和税收政策是怎样影响这个反馈系统的？
答：增加存款利率会抑制消费，可以减缓物价的上涨速度，降低劳动力成本。反之，刺激消费，会加速物价的上涨，增加劳动力成本。提高工资会刺激消费和加快物价的上涨速度，加快经济的发展，但也会引发过渡投机，恶化投资环境。通过税收和物价政策的调整，可以有效抑制在经济发展过程中的不良投资倾向，改善投资环境。
1-12 总起来说，人们总会优先选择报酬高的职业，但任何一个职业的报酬都将随上岗人数的增加而降低。请用社会反馈机制来讨论经济参与者之间的竞争问题。以某行业的社会需求人数为输入，以流入该行业的实际职工人数为输出，绘制系统的框图，这是一个负反馈过程还是一个正反馈过程？
解：系统的框图如下图，这是一个负反馈过程。
1-13为改善系统的控制性能，需要从诸如控制策略、执行器功率和性能、检测环节的精度、对被控对象的改造等方面同时入手。片面强调或不适当地突出某一方面往往达不到预期的效果。那么，具体到某一方面，他们可能受到的限制是什么？请分别说明。
答：控制策略的改进受到理论研究成果、算法的复杂程度及软硬件成本的限制，一般来说越精确和高性能的控制算法对对象模型精度的要求也越高，对环境要求也越苛刻。快和稳在系统设计中是一对矛盾，响应速度的提高往往给系统稳定性的设计带来大的负担，同时所需执行器的功率和能量损耗损耗也大，设备的磨损也多。高的控制精度与测量装置的精度密切相关，但高精密高性能的传感器会增加系统的成本。总之，设计中应该根据实际需求，综合考虑性能、系统成本、使用成本、可靠性等多种制约因素，不能片面追求高性能。 1-14用一句话概括一下控制理论的内容，然后再给出一个进一步的阐述。
答：控制理论研究的内容是控制系统的分析与综合问题。经典控制理论研究的是单输入单输出反馈控制系统的分析与综合问题，以传递函数描述为基础，主要有时域和频域两种方法，主要适用于单输入单输出线性定常系统。现代控制理论研究的是多输入多输出、复杂控制系统的分析与综合问题，以状态空间描述为基础，主要是时域法，借住计算机求解，适用于多输入多输出、线性或非线性、确定性系统或有随机扰动输入的系统。
洛阳理工学院 2010/2011 学年第二学期自动控制原理期末考试试题卷（B） 适用班级：B 考试日期时间：适用班级： 一、判断题。正确的打√，错误的打×。(每小题1分，共10分) 1.传递函数是线性定常系统的一种内部描述模型。（） 2.劳斯判据是判断线性定常系统稳定性的一种代数判据。（） 3.频域分析法是根据闭环系统的频率特性研究闭环系统性能的一种图解方法。( ) 4.频率响应是系统在正弦输入信号下的全部响应。（） 5.绘制系统Bode图时，低频段曲线由系统中的比例环节（放大环节）和微积分环节决定( ) 6.对于线性定常系统，若开环传递函数不包括积分和微分环节，则当0 ω=时，开环幅相特性曲线（Nyquist图）从正虚轴开始。（） 7.开环控制系统的控制器和控制对象之间只有正向作用，系统输出量不会对控制器产生任何影响。（） 8.Ⅰ型系统，当过渡过程结束后，系统对斜坡输入信号的跟踪误差为零。（） 9.控制系统分析方法中，经典控制理论的分析方法有频域分析法、根轨迹分析法、时域分析法。（） 10.已知某校正网络传递函数为 1 () 1 s G s as + = + ，当满足a>1条件时，则该校正网络为滞后校正网络。（） 二、单选题(每小题2分，共20分) 1.下述（）属于对闭环控制系统的基本要求。 （A）稳定性（B）准确性（C）快速性（D）前面三个都是 2.分析线性控制系统动态性能时，最常用的典型输入信号是（）。 （A）单位脉冲函数（B）单位阶跃函数 （C）单位斜坡函数（D）单位加速度函数 3.典型二阶系统阻尼比等于1时，称该系统处于（）状态。 （A）无阻尼（B）欠阻尼（C）临界阻尼（D）系统不稳定或临界稳定 4.稳定最小相位系统的Nyquist图，其增益（幅值）裕度（）。 （A）0 hdB<（B）0 hdB>（C）1 hdB<（D）1 hdB> 5.单位反馈控制系统的开环传递函数为 4 () (5) G s s s = + ，则系统在()2 r t t =输入作用下，其稳态误差为（）。 （A）10 4 （B） 5 4 （C） 4 5 （D）0 6.一个线性系统的稳定性取决于（）。 （A）系统的输入（B）系统本身的结构和参数
第一章 习题答案 1-1 根据题1-1图所示的电动机速度控制系统工作原理图 (1) 将a ，b 与c ，d 用线连接成负反馈状态； (2) 画出系统方框图。 解 （1）负反馈连接方式为：d a ?，c b ?； （2）系统方框图如图解1-1 所示。 1-2 题1-2图是仓库大门自动控制系统原理示意图。试说明系统自动控制大门开闭的工作原理，并画出系统方框图。 题1-2图 仓库大门自动开闭控制系统 解 当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。反之，当合上关门开关时，电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。系统方框图如图解1-2所示。
1-3 题1-3图为工业炉温自动控制系统的工作原理图。分析系统的工作原理，指出被控对象、被控量和给定量，画出系统方框图。 题1-3图 炉温自动控制系统原理图 解 加热炉采用电加热方式运行，加热器所产生的热量与调压器电压c u 的平方成正比，c u 增高，炉温就上升，c u 的高低由调压器滑动触点的位置所控制，该触点由可逆转的直流电动机驱动。炉子的实际温度用热电偶测量，输出电压 f u 。f u 作为系统的反馈电压与给定电压r u 进行比较，得出偏差电压e u ，经电压放大器、功率放大器放大成a u 后，作为控制电动机的电枢电压。 在正常情况下，炉温等于某个期望值T °C ，热电偶的输出电压 f u 正好等于给定电压r u 。此时，0=-=f r e u u u ，故01==a u u ，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使c u 保持一定的数值。这时，炉子散失的热量正好等于从加热器吸取的热量，形成稳定的热平衡状态，温度保持恒定。 当炉膛温度T °C 由于某种原因突然下降(例如炉门打开造成的热量流失)，则出现以下的控制过程： 控制的结果是使炉膛温度回升，直至T °C 的实际值等于期望值为止。 ?→T C ?→↑→↑→↑→↑→↑→↓→↓T u u u u u c a e f θ1C ↑ 系统中，加热炉是被控对象，炉温是被控量，给定量是由给定电位器设定的电压r u （表征炉温的希望值）。系统方框图见图解1-3。
1. 采样系统结构如图所示，求该系统的脉冲传递函数。 答案:该系统可用简便计算方法求出脉冲传递函数。去掉采样开关后的连续系统输出表达式为 对闭环系统的输出信号加脉冲采样得 再对上式进行变量替换得 2. 已知采样系统的结构如图所示，，采样周期T=0.1s。试求系统稳定时K的取值范围。 答案:首先求出系统的闭环传递函数。由 求得，已知T=0.1s， e-1=0.368，故
系统闭环传递函数为，特征方程为 D(z)=1+G(z)=z2+(0.632K-1.368)z+0.368=0 将双线性变换代入上式得 0.632ω2+1.264ω+(2.736-0.632K)=0 要使二阶系统稳定，则有 K＞0，2.736-0.632K＞0 故得到K的取值范围为0＜K＜4.32。 3. 求下列函数的z变换。 (1). e(t)=te-at 答案:e(t)=te-at 该函数采样后所得的脉冲序列为 e(nT)=nTe-anT n=0，1，2，… 代入z变换的定义式可得 E(z)=e(0)+P(T)z-1+e(2T)z-2+…+e(nT)z-n+…=0+Te-aT z-1+2Te-2aT z-2+…+nTe-naT z-n+…=T(e-aT z-1+2e -2aT z-2+…+ne-naT z-n+…) 两边同时乘以e-aT z-1，得 e-aT z-1E(z)=T(e-2aT z-2+2e-3aT z-3+…+ne-a(n+1)T z-(n+1)+…) 两式相减，若|e-aT z-1|＜1，该级数收敛，同样利用等比级数求和公式，可得 最后该z变换的闭合形式为 (2). e(t)=cosωt 答案:e(t)=cosωt 对e(t)=cosωt取拉普拉斯变换．得 展开为部分分式，即 可以得到 化简后得
2012—2013学年第1学期 《自动控制原理》期中考试试卷 (适用专业：自动化、电气、测控) 专业班级 姓名 学号 开课系室信控学院自动化系 考试日期2012年11月25日 一、简答题(18分) 1. 控制系统正常工作的最基本要求是什么？
答：稳定性、快速性、准确性（3分） 2.什么是线性系统？线性系统的特征是什么？ 答：用线性微分方程描述的系统称为线性系统。 其特征是满足叠加原理，即叠加性与齐次性。（3分） 3.控制系统的传递函数的定义和应用范围是什么？ 答：控制系统的传递函数的定义为：零初始条件下，系统输出量的拉氏变换与输入量的拉氏变换之比。 应用范围是：线性定常系统（3分） 4.控制器中加入比例+微分环节对控制系统的影响是什么？ 答：比例微分环节可增大系统的阻尼比，超调量增加，调节时间缩短，且不影响系统的稳态误差与自然振荡频率；允许选取较高的开环增益，因此在保证一定的动态性能条件下，可以减小稳态误差。（3分） 5.控制系统的稳态误差取决于哪些因素？ 答：开环增益、系统型别、输入信号的形式与幅值。（3分） 6.线性定常系统稳定的充分必要条件是什么？ 答：线性定常系统稳定的充分必要条件是闭环特征方程的根均具有负实部，或闭环传递函数的极点均位于s左半平面。（3分） 二、(1)由图1所示系统结构图求出相应的传递函数()/() C s N s。 C s R s和()/()（8分）
图1 系统结构图 (2)由图2所示系统结构图求出相应的传递函数()/()C s R s 。（8分） 图2系统结构图 解：(1)当仅考虑()R s 作用时，经过反馈连接等效，可得简化结构图（图1-1），则系统传递函数为 12221212 22123 322 1() ()111G G G H G G C s G G R s G H G G H H G H -== -++- （4分） 图1-1()R s 作用时的简化结构图 当仅考虑()N s 作用时，系统结构图如图1-2所示。系统经过比较点后移和串、并联等效，可得简化结构图，如图1-4所示。则系统传递函数为 1122121221322123 (1)()()1()1G H G G G G H C s N s G H G H G H G G H ++==---+ （4分）
《自动控制原理》复习参考资料 一、基本知识1 1、反馈控制又称偏差控制，其控制作用是通过输入量与反馈量的差值进行的。 2、闭环控制系统又称为反馈控制系统。 3、在经典控制理论中主要采用的数学模型是微分方程、传递函数、结构框图和信号流图。 4、自动控制系统按输入量的变化规律可分为恒值控制系统、随动控制系统与程序控制系统。 5、对自动控制系统的基本要求可以概括为三个方面，即：稳定性、快速性和准确性。 6、控制系统的数学模型，取决于系统结构和参数, 与外作用及初始条件无关。 7、两个传递函数分别为G 1(s)与G 2 (s)的环节，以并联方式连接，其等效 传递函数为G 1(s)+G 2 (s)，以串联方式连接，其等效传递函数为G 1 (s)*G 2 (s)。 8、系统前向通道传递函数为G（s），其正反馈的传递函数为H（s），则其闭环传递函数为G（s）/(1- G（s）H（s）)。 9、单位负反馈系统的前向通道传递函数为G（s），则闭环传递函数为G（s）
/(1+ G（s）)。 10、典型二阶系统中，ξ=时，称该系统处于二阶工程最佳状态，此时超调量为%。 11、应用劳斯判据判断系统稳定性，劳斯表中第一列数据全部为正数，则系统稳定。 12、线性系统稳定的充要条件是所有闭环特征方程的根的实部均为负，即都分布在S平面的左平面。 13、随动系统的稳态误差主要来源于给定信号，恒值系统的稳态误差主要来源于扰动信号。 14、对于有稳态误差的系统，在前向通道中串联比例积分环节，系统误差将变为零。 15、系统稳态误差分为给定稳态误差和扰动稳态误差两种。 16、对于一个有稳态误差的系统，增大系统增益则稳态误差将减小。 17、对于典型二阶系统，惯性时间常数T愈大则系统的快速性愈差。 越小，即快速性18、应用频域分析法，穿越频率越大，则对应时域指标t s 越好 19最小相位系统是指S右半平面不存在系统的开环极点及开环零点。

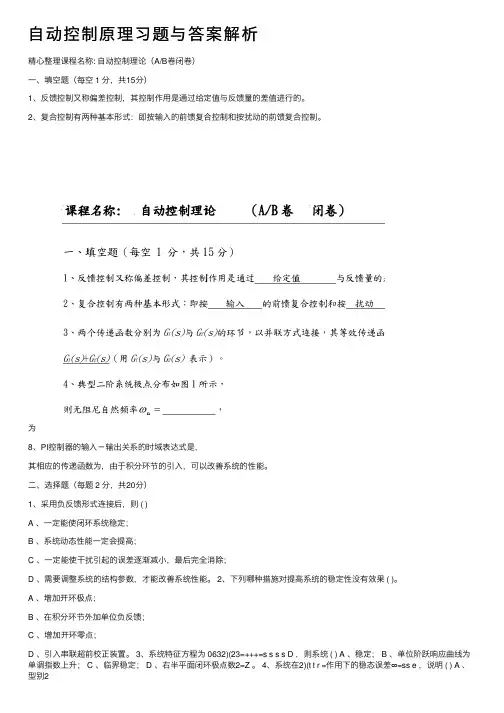

一、填空题（每空1分，共15分） 1、反馈控制又称偏差控制，其控制作用是通过给定值与反馈量的差值进行的。 2、复合控制有两种基本形式：即按输入的前馈复合控制和按扰动的前馈复合控制。 3、两个传递函数分别为G 1(s)与G 2(s)的环节，以并联方式连接，其等效传递函数为 ()G s ，则G(s)为G 1(s)+G 2(s)（用G 1(s)与G 2(s)表示）。 4、典型二阶系统极点分布如图1所示， 则无阻尼自然频率=n ω 1.414， 阻尼比=ξ0.707， 该系统的特征方程为2220s s ++=， 该系统的单位阶跃响应曲线为衰减振荡。 5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+， 则该系统的传递函数G(s)为 105 0.20.5s s s s + ++。 6、根轨迹起始于开环极点，终止于开环零点。 7、设某最小相位系统的相频特性为101()()90()tg tg T ?ωτωω--=--，则该系统的开环传递函数为 (1) (1) K s s Ts τ++。 1、在水箱水温控制系统中，受控对象为水箱，被控量为水温。 2、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为开环控制系统；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为闭环控制系统；含有测速发电机的电动机速度控制系统，属于闭环控制系统。 3、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统稳定。判断一个闭环线性控制系统是否稳定，在时域分析中采用劳斯判据；在频域分析中采用奈奎斯特判据。 4、传递函数是指在 零初始条件下、线性定常控制系统的 输出拉氏变换与 输入拉氏变换之比。 5、设系统的开环传递函数为2(1)(1)K s s Ts τ++，则其开环幅频特性为222221 1 K T τωωω++； 相频特性为arctan 180arctan T τωω--(或：2 180arctan 1T T τωω τω---+)。 6、频域性能指标与时域性能指标有着对应关系，开环频域性能指标中的幅值穿越频率c ω对应时域性能指标调整时间s t ，它们反映了系统动态过程的快速性 .
一、 单项选择题（每小题1分，共20分） 1. 系统和输入已知，求输出并对动态特性进行研究，称为（ C ） A.系统综合 B.系统辨识 C.系统分析 D.系统设计 2. 惯性环节和积分环节的频率特性在（ A ）上相等。 A.幅频特性的斜率 B.最小幅值 C.相位变化率 D.穿越频率 3. 通过测量输出量，产生一个与输出信号存在确定函数比例关系值的元件称为（ C ） A.比较元件 B.给定元件 C.反馈元件 D.放大元件 4. ω从0变化到+∞时，延迟环节频率特性极坐标图为（ A ） A.圆 B.半圆 C.椭圆 D.双曲线 5. 当忽略电动机的电枢电感后，以电动机的转速为输出变量，电枢电压为输入变量时， 电动机可看作一个（ B ） A.比例环节 B.微分环节 C.积分环节 D.惯性环节 6. 若系统的开环传 递函数为2) (5 10+s s ，则它的开环增益为（ C ） A.1 B.2 C.5 D.10 7. 二阶系统的传递函数5 2 5)(2++=s s s G ，则该系统是（ B ） A.临界阻尼系统 B.欠阻尼系统 C.过阻尼系统 D.零阻尼系统 8. 若保持二阶系统的ζ不变，提高ωn ，则可以（ B ） A.提高上升时间和峰值时间 B.减少上升时间和峰值时间 C.提高上升时间和调整时间 D.减少上升时间和超调量 9. 一阶微分环节Ts s G +=1)(，当频率T 1=ω时，则相频特性)(ωj G ∠为（ A ） A.45° B.-45° C.90° D.-90° 10.最小相位系统的开环增益越大，其（ D ） A.振荡次数越多 B.稳定裕量越大 C.相位变化越小 D.稳态误差越小 11.设系统的特征方程为()0516178234=++++=s s s s s D ，则此系统 （ A ） A.稳定 B.临界稳定 C.不稳定 D.稳定性不确定。 12.某单位反馈系统的开环传递函数为：()) 5)(1(++=s s s k s G ，当k =（ C ）时，闭环系统临界稳定。 A.10 B.20 C.30 D.40 13.设系统的特征方程为()025103234=++++=s s s s s D ，则此系统中包含正实部特征的个数 有（ C ） A.0 B.1 C.2 D.3 14.单位反馈系统开环传递函数为()s s s s G ++=652，当输入为单位阶跃时，则其位置误差为（ C ） A.2 B.0.2 C.0.5 D.0.05
《 自动控制原理B 》 试题A 卷答案 一、单项选择题（本大题共5小题，每小题2分，共10分） 1．若某负反馈控制系统的开环传递函数为 5 (1) s s +，则该系统的闭环特征方程为 ( D )。 A ．(1)0s s += B. (1)50s s ++= C.(1)10s s ++= D.与是否为单位反馈系统有关 2．梅逊公式主要用来（ C ）。 A.判断稳定性 B.计算输入误差 C.求系统的传递函数 D.求系统的根轨迹 3．关于传递函数，错误的说法是 ( B )。 A.传递函数只适用于线性定常系统； B.传递函数不仅取决于系统的结构参数，给定输入和扰动对传递函数也有影响； C.传递函数一般是为复变量s 的真分式； D.闭环传递函数的极点决定了系统的稳定性。 4．一阶系统的阶跃响应（ C ）。 A ．当时间常数较大时有超调 B ．有超调 C ．无超调 D ．当时间常数较小时有超调 5. 如果输入信号为单位斜坡函数时，系统的稳态误差为无穷大，则此系统为（ A ） A ． 0型系统 B. I 型系统 C. II 型系统 D. III 型系统 二、填空题（本大题共7小题，每空1分，共10分） 1．一个自动控制系统的性能要求可以概括为三个方面：___稳定性、快速性、__准确性___。 2.对控制系统建模而言，同一个控制系统可以用不同的 数学模型 来描述。 3. 控制系统的基本控制方式为 开环控制 和 闭环控制 。 4. 某负反馈控制系统前向通路的传递函数为()G s ，反馈通路的传递函数为()H s ，则系统 的开环传递函数为()()G s H s ，系统的闭环传递函数为 () 1()() G s G s H s + 。 5 开环传递函数为2(2)(1) ()()(4)(22) K s s G s H s s s s s ++= +++，其根轨迹的起点为0,4,1j --±。 6. 当欠阻尼二阶系统的阻尼比减小时，在单位阶跃输入信号作用下，最大超调量将 增大 。 7.串联方框图的等效传递函数等于各串联传递函数之 积 。 三、简答题（本题10分） 图1为水温控制系统示意图。冷水在热交换器中由通入的蒸汽加热，从而得到一定温度的热水。冷水流量变化用流量计测量。试绘制系统方框图，并说明为了保持热水温度为期望值，系统是如何工作的？系统的被控对象和控制装置各是什么？
自动控制原理例题与习题 第一章自动控制的一般概念 【例1】试述开环控制系统的主要优缺点。 【答】 开环控制系统的优点有： 1. 1.构造简单，维护容易。 2. 2.成本比相应的死循环系统低。 3. 3.不存在稳定性问题。 4. 4.当输出量难以测量，或者要测量输出量在经济上不允许时，采用开环系统比较合适（例如在洗衣 机系统中，要提供一个测量洗衣机输出品质，即衣服的清洁程度的装置，必须花费很大）。 开环控制系统的缺点有： 1. 1.扰动和标定尺度的变化将引起误差，从而使系统的输出量偏离希望的数值。 2. 2.为了保持必要的输出品质，需要对标定尺度随时修正。 【例2】图1.1为液位自动控制系统示意图。在任何情况下，希望液面高度c维持不变，试说明系统工作原理，并画出系统原理方框图。 图1.1 液位自动控制系统示意图 【解】系统的控制任务是保持液面高度不变。水箱是被控对象，水箱液位是被控量，电位器设定电压u r(表征液位的希望值c r)是给定量。 当电位器电刷位于中点位置(对应u r)时，电动机不动，控制阀门有一定的开度、使水箱中流入水量与流出水量相等。从而液面保持在希望高度c r上。一旦流入水量或流出水量发生变化，例如当液面升高时，浮子位置也相应升高，通过杠杆作用使电位器电刷从中点位置下移，从而给电动机提供一定的控制电压，驱动电动初通过减速器减小阀门开度，使进入水箱的液体流量减少。这时，水箱液面下降，浮子位置相应下降，直到电位器电刷回到中点位置，系统重新处于平衡状态，液面恢复给定高度。反之，若水箱液位下降，则系统会自动增大阀门开度，加大流入水量，使液位升到给定高度c r。 系统原理方框图如图1.2所示。 图1.2 系统原理方框图 习题 1．题图1-1是一晶体管稳压电源。试将其画成方块图并说明在该电源里哪些起着测量、放大、执行的作用以及系统里的干扰量和给定量是什么？
一、填空题（每空 1 分，共15分） 1、反馈控制又称偏差控制，其控制作用是通过给定值与反馈量的差值进行的。 2、复合控制有两种基本形式：即按输入的前馈复合控制和按扰动的前馈复合控制。 3、两个传递函数分别为G 1(s)与G 2(s)的环节，以并联方式连接，其等效传递函数为()G s ，则G(s)为G1(s)+G2(s)（用G 1(s)与G 2(s) 表示）。 4、典型二阶系统极点分布如图1所示， 则无阻尼自然频率=n ω2， 阻尼比=ξ，20.7072 = 该系统的特征方程为2220s s ++= ， 该系统的单位阶跃响应曲线为衰减振荡。 5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+， 则该系统的传递函数G(s)为1050.20.5s s s s +++。 6、根轨迹起始于开环极点，终止于开环零点。 7、设某最小相位系统的相频特性为101()()90()tg tg T ?ωτωω--=--，则该系统的开环传递函数为(1) (1)K s s Ts τ++。 8、PI 控制器的输入－输出关系的时域表达式是 1()[()()]p u t K e t e t dt T =+?， 其相应的传递函数为1[1]p K Ts +，由于积分环节的引入，可以改善系统的稳态性 能。 1、在水箱水温控制系统中，受控对象为水箱，被控量为水温。 2、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为开环控制系统；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为闭环控制系统；含有测速发电机的电动机速度控制系统，属于闭环控制系统。 3、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统稳定。判断一个闭环线性控制系统是否稳定，在时域分析中采用劳斯判据；在频域分析中采用奈奎斯特判据。 4、传递函数是指在零初始条件下、线性定常控制系统的输出拉氏变换与输入拉
自动控制原理 一、简答题：（合计20分, 共4个小题，每题5分） 1. 如果一个控制系统的阻尼比比较小，请从时域指标和频域指标两方面 说明该系统会有什么样的表现？并解释原因。 2. 大多数情况下，为保证系统的稳定性，通常要求开环对数幅频特性曲 线在穿越频率处的斜率为多少？为什么？ 3. 简要画出二阶系统特征根的位置与响应曲线之间的关系。 4. 用根轨迹分别说明，对于典型的二阶系统增加一个开环零点和增加一 个开环极点对系统根轨迹走向的影响。 二、已知质量-弹簧-阻尼器系统如图(a)所示，其中质量为m 公斤，弹簧系数为k 牛顿/米，阻尼器系数为μ牛顿秒/米，当物体受F = 10牛顿的恒力作用时，其位移y (t )的的变化如图(b)所示。求m 、k 和μ的值。(合计20分) F ) t 图(a) 图(b) 三、已知一控制系统的结构图如下，（合计20分, 共2个小题，每题10分） 1） 确定该系统在输入信号()1()r t t =下的时域性能指标：超调量%σ，调 节时间s t 和峰值时间p t ； 2） 当()21(),()4sin3r t t n t t =?=时，求系统的稳态误差。
四、已知最小相位系统的开环对数幅频特性渐近线如图所示，c ω位于两个交接频率的几何中心。 1） 计算系统对阶跃信号、斜坡信号和加速度信号的稳态精度。 2） 计算超调量%σ和调节时间s t 。（合计20分, 共2个小题，每题10分） [ 1 %0.160.4( 1)sin σγ =+-, s t = 五、某火炮指挥系统结构如下图所示，()(0.21)(0.51) K G s s s s = ++系统最 大输出速度为2 r/min ，输出位置的容许误差小于2，求： 1） 确定满足上述指标的最小K 值，计算该K 值下的相位裕量和幅值裕量； 2） 前向通路中串联超前校正网络0.41 ()0.081 c s G s s +=+，试计算相位裕量。 （合计20分, 共2个小题，每题10分） (rad/s)
2017年自动控制原理期末考试卷与答案 一、填空题（每空 1 分，共20分） 1、对自动控制系统的基本要求可以概括为三个方面，即： 稳定性 、快速性和 准确性 。 2、控制系统的 输出拉氏变换与输入拉氏变换在零初始条件下的比值 称为传递函数。 3、在经典控制理论中，可采用 劳斯判据(或：时域分析法)、根轨迹法或奈奎斯特判据(或：频域分析法) 等方法判断线性控制系统稳定性。 4、控制系统的数学模型，取决于系统 结构 和 参数, 与外作用及初始条件无关。 5、线性系统的对数幅频特性，纵坐标取值为20lg ()A ω(或：()L ω)，横坐标为lg ω 。 6、奈奎斯特稳定判据中，Z = P - R ，其中P 是指 开环传函中具有正实部的极点的个数，Z 是指 闭环传函中具有正实部的极点的个数，R 指 奈氏曲线逆时针方向包围 (-1, j0 )整圈数。 7、在二阶系统的单位阶跃响应图中，s t 定义为 调整时间 。%σ是超调量 。 8、设系统的开环传递函数为12(1)(1) K s T s T s ++频特性为 01112()90()() tg T tg T ?ωωω--=---。 9、反馈控制又称偏差控制，其控制作用是通过 给定值 与反馈量的差值进行的。 10、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+，则该系统的传递函数G(s)为 105 0.20.5s s s s + ++。 11、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为 开环控制系统；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为 闭环控制系统；含有测速发电机的电动机速度控制系统，属于 闭环控制系统。 12、根轨迹起始于开环极点，终止于开环零点。 13、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统 稳定。判断一个闭环线性控制系统是否稳定，在时域分析中采用劳斯判据；在频域分析中采用奈奎斯特判据。 14、频域性能指标与时域性能指标有着对应关系，开环频域性能指标中的幅值越频率c ω对应时域性能指标 调整时间s t ，它们反映了系统动态过程的快速性
《自动控制原理》习题 习题1 1有一水位控制装置如图所示。试分析它的控制原理，指出它是开环控制系统闭环控制系统？说出它的被控量，输入量及扰动量是什么？绘制出其系统图。 2 某生产机械的恒速控制系统原理如图所示。系统中除速度反馈外，还设置了电流正反馈以补偿负载变化的影响。试标出各点信号的正负号并画出框图。 3图示为温度控制系统的原理图。指出系统的输入量和被控量，并画出系统框图。 4.自动驾驶器用控制系统将汽车的速度限制在允许范围内。画出方块图说明此反馈系统。 5.双输入控制系统的一个常见例子是由冷热两个阀门的家用沐浴器。目标是同时控制水温和流量，画出此闭环系统的方块图，你愿意让别人给你开环控制的沐浴器吗？ 6.开环控制系统和闭环控制系统各有什么优缺点？
7.反馈控制系统的动态特性有哪几种类型？生产过程希望的动态过程特性是什么？ 习题2 1 试分别写出图示各无源网络的传递函数。 习题1图 2 求图示各机械运动系统的传递函数。 (1)求图a的＝？(2)求图b的＝？(3) 求图c的＝？ 习题2图 3 试分别写出图中各有源网络的传递函数U2(s)/ U1(s)。 习题3图
4交流伺服电动机的原理线路和转矩－转速特性曲线如图所示。图中，u为控制电压．T 为电动机的输出转矩。N为电动机的转矩。由图可T与n、u呈非线性。设在某平衡状态附近用增量化表示的转矩与转速、控制电压关系方程为 k n、k c为与平衡状态有关的值，可由转矩－转速特性曲线求得。设折合到电动机的总转动惯量为J，粘滞摩擦系数为f，略去其他负载力矩，试写出交流伺服电动机的方程式并求输入 为u c，输出为转角θ和转速为n时交流伺服电动机的传递函数。 习题4图 5图示一个转速控制系统，输入量是电压V，输出量是负载的转速 ，画出系统的结构图，并写出其输入输出间的数学表达式。 习题5图 6 已知一系统由如下方程组组成，试绘制系统框图，求出闭环传递函数。 7 系统的微分方程组如下：
自动控制原理试题及答案 Prepared on 24 November 2020
《自动控制原理》试题及答案 1、若某串联校正装置的传递函数为(10s+1)/(100s+1)，则该校正装置属于(B )。3分 2、在对控制系统稳态精度无明确要求时，为提高系统的稳定性，最方便的是（A）3分 3、在系统中串联PD调节器，以下那一种说法是错误的（D） 3分 A 是一种相位超前校正装置 B 能影响系统开环幅频特性的高频段 C 使系统的稳定性能得到改善 D使系统的稳态精度得到改善 4、用超前校正装置改善系统时，主要是利用超前校正装置的（A ）3分 5、I型系统开环对数幅频特性的低频段斜率为（B ）9分 6、设微分环节的频率特性为G(jω)，当频率ω从0变化至∞时，其极坐标平面上的奈氏曲线是（）9分 7、关于线性系统稳定性的判定，下列观点正确的是 ( )。9分 8、若两个系统的根轨迹相同，则有相同的( ) 9分 9、关于系统零极点位置对系统性能的影响，下列观点中正确的是( ) 7分 10、高阶系统的主导闭环极点越靠近虚轴，则系统的( ) 2分 11、若某最小相位系统的相角裕度γ>0，则下列说法正确的是 ( )。2分 12、某环节的传递函数是G(s)=5s+3+2/s，则该环节可看成由（D ）环节组成。2分
13、主导极点的特点是（A ）2分 14、设积分环节的传递函数为G(s)=K/s，则其频率特性幅值A(ω)=（）2分 15、某环节的传递函数为K/(Ts+1)，它的对数幅频率特性随K值增加而（）2分 16、某系统的传递函数是G(s)=1/(2s+1)，则该可看成由（C ）环节串联而成2分 17、若系统的开环传递函数在s右半平面上没有零点和极点，则该系统称作（B）2分 18、某校正环节传递函数G(s)=(100s+1)/(10s+1)，则其频率特性的奈氏图终点坐标为（ D）2分 19、一般为使系统有较好的稳定性,希望相位裕量为（ C）2分 20、最小相位系统的开环增益越大，其（）2分 21、一阶微分环节G(s)=1+Ts，当频率ω=1/T时，则相频特性∠G(jω)为（）2分 22、ω从0变化到+∞时，延迟环节频率特性极坐标图为（）2分 23、开环传递函数为G(s)H(s)=(s+3)/(s+2)(s+5)，则实轴上的根轨迹为（B）2分 24、开环传递函数为G(s)H(s)=K/(s*s*s(s+4))，则实轴上的根轨迹为（）2分 25、某单位反馈系统的开环传递函数为：G(s)=K/(s(s+1)(s+5))，当k=（C ）时，闭环系统临界稳定。2分 26、若系统增加合适的开环零点，则下列说法不正确的是 (B ) 2分 27、当二阶系统的根分布在根平面的虚轴上时，系统的阻尼比为（B）3分
自动控制原理试卷与答案 一、填空题 1、反馈控制又称偏差控制，其控制作用是通过稳定性与反馈量的差值进行的 2、在水箱水温控制系统中，受控对象为水箱，被控量为水温。 3、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为开环控制系统；；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为闭环控制系统；含有测速发电机的电动机速度控制系统，属于闭环控制系统。 4、对自动控制系统的基本要求可以概括为三个方面，即：稳定性、快速性和准确性。 5、能表达控制系统各变量之间关系的数学表达式或表示方法，叫系统的数学模型，在古典控制理论中系统数学模型有微分方程、函数等 6.闭环控制系统又称为反馈控制系统。 7.一线性系统，当输入是单位脉冲函数时，其输出象函数与传递函数相同 8.控制系统线性化过程中，线性化的精度和系统变量的时间常数T有关。 9、.PID调节中的“P”指的是比例控制器 10.对控制系统的首要要求是系统具有稳定性。 11.反馈控制原理是检测偏差并纠正偏差的原理 12.根据采用的信号处理技术的不同，控制系统分为模拟控制系统和数学控制系统。 13、由控制器（含测量元件）和被控制对象组成的有机整体称为自动控制系统。 14、闭环系统是指系统输出量直接或地参与系统的控制的作用。 15、开环控制系统与闭环系统相互结合的控制方式是复合控制 16只有一个反馈通道的系统是单回路系统。 17、描述系统各个物理量之间关系的数学表达式或图形称为系统的数学模型
18、过渡过程的三要素是起始值、稳定值、时间常数 19从一个状态进入另一个稳态的中间过程叫做过渡过程或动态过程。 20、换路定律表明了换路前与换路后瞬间电路的工作状态之间的关系。 二、选择题 1、采用负反馈形式连接后，则 ( D ) A 、一定能使闭环系统稳定； B 、系统动态性能一定会提高； C 、一定能使干扰引起的误差逐渐减小，最后完全消除； D 、需要调整系统的结构参数，才能改善系统性能。 2、下列哪种措施对提高系统的稳定性没有效果 ( A )。 A 、增加开环极点； B 、在积节分环外加单位负反馈； C 、增加开环零点； D 、引入串联超前校正装置。 3、关于传递函数，错误的说法是 ( B ) A 传递函数只适用于线性定常系统； B 传递函数不仅取决于系统的结构参数，给定输入和扰动对传递函数也有影响； C 传递函数一般是为复变量s 的真分式； D 闭环传递函数的极点决定了系统的稳定性。 4、下列哪种措施对改善系统的精度没有效果 ( C )。 A 、增加积分环节 B 、提高系统的开环增益K C 、增加微分环节 D 、引入扰动补偿 5、高阶系统的主导闭环极点越靠近虚轴，则系统的 ( D ) 。 A 、准确度越高 B 、准确度越低 C 、响应速度越快 D 、响应速度越慢 6. 通过测量输出量，产生一个与输出信号存在确定函数比例关系值的元件称为（ D ） A.比较元件 B.给定元件 C.反馈元件 D.放大元件 7 系统和输入已知，求输出并对动态特性进行研究，称为（ C ） A.系统综合 B.系统辨识 C.系统分析 D.系统设计 8. 当忽略电动机的电枢电感后，以电动机的转速为输出变量，电枢电压为输入变量时，电动机可看作一个（ D ） A.比例环节 B.微分环节 C.积分环节 D.惯性环节 9 某典型环节的传递函数是()1 51+=s s G ，则该环节是（ B ） A.比例环节 B.积分环节 C.惯性环节 D.微分环节 10、设一阶系统的传递函数是()1 2+=s s G ，且容许误差为5%，则其调整时间为（ C ） A.1 B.2 C.3 D.4 11、与开环控制系统相比较，闭环控制系统通常对（ B ）进行直接或间接地测量，通过反馈环节去影响控制信号。 A.输出量 B.输入量 C.扰动量 D.设定量
课程教学 大纲编号： 100102 课程名称： 自动控制原理 学分 4.5 试卷编号：100102021 考试方式： 闭卷考试 考试时间： 120 分钟 满分分值： 100 组卷年月： 2000/5 组卷教师： 向峥嵘 审定教师； 陈庆伟 一．（10分）是非题： 1． 闭环控制系统是自动控制系统，开环控制系统不是自动控制系统（ ）。 2．闭环控制系统的稳定性，与构成他的开环传递函数无关（ ），与闭环传递函数有关（ ）；以及与输入信号有关（ ）。 3．控制系统的稳态误差与系统的阶数有关（ ）；与系统的类型有关；（ ） 与系统的输入信号有关；（ ），以及与系统的放大倍数有关。（ ） 4．前向通道传递函数为)k (s k 02>的单位负反馈系统能无差的跟踪斜波信号 （ ）。 5．最小相位系统是稳定的控制系统（ ）。 二．（10分）填空题 图示系统的开环放大倍数为 ，静态位置误差为 ，静态速度误差为 ，误差传递函数) s (R )s (E 为 ，当输入信号4=)t (r 时，系统的稳态误差ss e 。 三．（10分）填空题 在频率校正法中，串联超前校正是利用串联矫正装置在系统的 频区产生相角 ，以提高系统的 ，且使幅值穿越频率c ω ，从而系统的响应速度 。串联滞后校正是利用校正装
在 频区产生的特性，以使c ω ，达到提高 的目的，校正后的系统响应速度 。 四．（10分）计算作图题 化简如图所示的结构图，并求闭环传递函数) s (R )s (C 。 五．（10分） 一个开环传递函数为 ) s (s k )s (G 1+= τ的单位负反馈系统，其单位阶跃响应曲线如图所示，试确定参数k 及τ。 六．（8分） 设单位负反馈系统的开环传递函数为) s .(s )s (G 110100+= ，试计算系统的响应控制信号t sin )t (r 5=时的稳态误差。 七．（10分） 设某系统的开环传递函数为)Ts (s k )s (H )s (G 1+=，现希望系统特征方程的所有根都 在a s -=这条线的左边区域内，试确定满足此要求k 的值和T 值的范围)a (0>。
自动控制原理试卷有参 考答案 集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
一、填空题（每空 1 分，共15分） 1、反馈控制又称偏差控制，其控制作用是通过 给定值 与反馈量的差值进行的。 2、复合控制有两种基本形式：即按 输入 的前馈复合控制和按 扰动 的前馈复合控制。 3、两个传递函数分别为G 1(s)与G 2(s)的环节，以并联方式连接，其等效传递函数为 ()G s ，则G(s)为G 1(s)+G 2(s)（用G 1(s)与G 2(s) 表示）。 4、典型二阶系统极点分布如图1所示， 则无阻尼自然频率=n ω ， 阻尼比=ξ ， 该系统的特征方程为 2220s s ++= ， 该系统的单位阶跃响应曲线为 衰减振荡 。 5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+， 则该系统的传递函数G(s)为 105 0.20.5s s s s + ++。 6、根轨迹起始于 开环极点 ，终止于 开环零点 。 7、设某最小相位系统的相频特性为101()()90()tg tg T ?ωτωω--=--，则该系统的开环传递函数为 (1) (1) K s s Ts τ++。 1、在水箱水温控制系统中，受控对象为水箱，被控量为 水温 。 2、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为 开环控制系统 ；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为 闭环控制系统 ；含有测速发电机的电动机速度控制系统，属于 闭环控制系统 。
3、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统 稳定 。判断一个闭环线性控制系统是否稳定，在时域分析中采用劳斯判据；在频域分析中采用 奈奎斯特判据。 4、传递函数是指在 零 初始条件下、线性定常控制系统的 输出拉氏变换 与 输入拉氏变换 之比。 5、设系统的开环传递函数为 2(1)(1)K s s Ts τ++ 相频特性为arctan 180arctan T τωω--(或：2 180arctan 1T T τωω τω---+) 。 6、频域性能指标与时域性能指标有着对应关系，开环频域性能指标中的幅值穿越频率 c ω对应时域性能指标调整时间s t ，它们反映了系统动态过程的快速性 . 1、对自动控制系统的基本要求可以概括为三个方面，即： 稳定性 、快速性和 准确性 。 2、控制系统的 输出拉氏变换与输入拉氏变换在零初始条件下的比值 称为传递函数。一阶系统传函标准形式是1 ()1 G s Ts = + ，二阶系统传函标准形式是 2 2 2 ()2n n n G s s s ωζωω=++(或：221()21G s T s T s ζ=++。 3、在经典控制理论中，可采用 劳斯判据 、根轨迹法或奈奎斯特判据等方法判断线性控制系统稳定性。 4、控制系统的数学模型，取决于系统 结构 和 参数 , 与外作用及初始条件无关。 5、线性系统的对数幅频特性，纵坐标取值为20lg ()A ω，横坐标为 lg ω 。 6、奈奎斯特稳定判据中，Z = P - R ，其中P 是指 开环传函中具有正实部的极点的个数 (或：右半S 平面的开环极点个数) ，Z 是指闭环传函中具有正实部的极点的
自动控制原理 一、简答题：（合计20分,共4个小题，每题5分） 1. 如果一个控制系统的阻尼比比较小，请从时域指标和频域指标两方面 说明该系统会有什么样的表现？并解释原因。 2. 大多数情况下，为保证系统的稳定性，通常要求开环对数幅频特性曲 线在穿越频率处的斜率为多少？为什么？ 3. 简要画出二阶系统特征根的位置与响应曲线之间的关系。 4. 用根轨迹分别说明，对于典型的二阶系统增加一个开环零点和增加一 个开环极点对系统根轨迹走向的影响。 二、已知质量-弹簧-阻尼器系统如图(a)所示，其中质量为m 公斤，弹簧系数为k 牛顿/米，阻尼器系数为μ牛顿秒/米，当物体受F = 10牛顿的恒力作用时，其位移y (t )的的变化如图(b)所示。求m 、k 和μ的值。(合计20分) F ) t 图(a) 图(b) 三、已知一控制系统的结构图如下，（合计20分,共2个小题，每题10分） 1） 确定该系统在输入信号()1()r t t =下的时域性能指标：超调量%σ，调 节时间s t 和峰值时间p t ； 2） 当()21(),()4sin 3r t t n t t =?=时，求系统的稳态误差。
四、已知最小相位系统的开环对数幅频特性渐近线如图所示，c ω位于两个交接频率的几何中心。 1） 计算系统对阶跃信号、斜坡信号和加速度信号的稳态精度。 2） 计算超调量%σ和调节时间s t 。（合计20分,共2个小题，每题10分） [ 1 %0.160.4( 1)sin σγ =+-, s t = 五、某火炮指挥系统结构如下图所示，()(0.21)(0.51) K G s s s s = ++系统最 大输出速度为2 r/min ，输出位置的容许误差小于2 ，求： 1） 确定满足上述指标的最小K 值，计算该K 值下的相位裕量和幅值裕 量； 2） 前向通路中串联超前校正网络0.41 ()0.081 c s G s s +=+，试计算相位裕量。 （合计20分,共2个小题，每题10分） (rad/s)
自动控制原理 试题 一 填空题(每空2分，共 30 分) 1、对自动控制系统的性能评价主要有_____ _ 、 、 。 2、连续系统传递函数是指在零初始条件下， 。 3、已知系统的传递函数为2 s-6 G(S)=s 43 s ++，则零点为 、极点为 。 4、一个闭环系统里，不同输入与输出之间的传递函数分母 。 5、二阶系统的最佳阻尼比为 。 6、一个二阶系统，当阻尼比为0<§<1,则其闭环极点位于 。 7、自动控制系统的基本控制方式为 和 。 8、下图为二阶系统的单位阶跃响应曲线，从该曲线的形状可知它的阻尼 比§_______。 9、系统的扰动分为 和 。 10、线性控制系统是指 。 二 名词解释(每题 6分，共 30 分)
1、什么是闭环控制系统？闭环控制系统的特点是什么？ 2、控制系统动态指标常用单位阶跃响应曲线上的t p、t s， %表示，试在图 上标出上述三个指标。 3、什么是系统的频率特性？频率特性包括什么？ 4、什么是系统的稳定性？线性系统稳定的充分必要条件是什么？ 5、什么是自动控制？ 三计算题(每题10分，共40 分) 1、画出惯性环节 1 G(S)= 5s+1 的Bode图。 2、已知单位负反馈系统的开环传递函数为 k G(S)= s(s+1)(s+2) ,为使系 统稳定，确定K的取值范围。 3、一阶系统如图所示，试求系统的单位阶跃响应的调节时间t s（设误差 带取±2％）
c(s) G(S)= R(s)。 4、已知系统的结构图如下，求传递函数
一．填空题（每空2分，共30分） 1、稳定性、快速性、准确性； 2、输出量拉氏变换与输入量拉氏变换之比； 3、s=6； s=-1、s=-3； 4、相同； 5、0.707； 6、S平面左半平面； 7、开环控制、闭环控制； 8、§=0； 9、内部扰动、外部扰动； 10、能满足均匀性和叠加性的控制系统。 二、名词解释(每题6分，共30 分) 1、答：在一个控制系统中，系统的输出对控制器控制作用产生影响，这 样的控制系统称为闭环控制系统。也即通过检测装置获取变化的 被控参数信息，将其与给定值比较后形成误差，控制器按误差信 号的大小产生一个相应的控制信号，自动调整系统的输出，使其 误差趋向于零，这样便形成闭环反馈控制系统。 闭环控制系统的特点：对外部干扰和系统内部的参数变化不敏感， 系统能够达到较高的控制精度和较强的抗干扰能力。 2、如图所示：
