线束检验规范和检验指导书
编制：
审核：
批准：
质量管理体系作业文件
文件编号
XXX
版次XXX
主题线束检验规范和检验指导书页码共1页第1页
数码听线束检验规范和检验指导书
数码听线束检验工具：数码听线束的测试夹具
数码听的检验步骤如下：
第一：线束和线束的测试夹具连接部分
步骤1：准备好车载数码听线束（图1）和线束夹具。
步骤2：把检验夹具上的车载数码听主体（图2）和线束的车载
数码听底座（图3）相连。（图1）
图2 图3
步骤3：把待测试线束上的音频输出线（公头）按左右声道（红色
为右声道，白色为左声道，如图4）和测试夹具的音频头（母头）
按颜色匹配连接。
步骤4：把数码听夹具剩下的另一端（如图6）和线束剩下的另一
端（如图5）相连。
（图4）
图5 图6
第二：线束电气检验部分
步骤5：线束测试夹具接通5V电源，观察红灯是否有亮的。
第三：线束检验判断部分
步骤6：观察是否有红灯亮，如果没有红灯亮，说明红灯对应的线有短路，或者断路问题，请查找问题。
步骤7：观察是否有红灯亮，如果没有红灯亮，测试结果线束是好的。
要求：
线束经过100%的检验。
线束通用检验规范 版本: A0 编制／日期: 审核/日期: 批准/日期: 版本修改记录: 使生产制作人员与检验人员有统一得标准可依。 2、范围: 本规范规定了冲制裸压端子压接作业方法、检验标准及判定标准、３。规范性引用文件: ＩPC－A－６2０线缆及线束组件得一般要求
UL486A 电线与端子压接拉力测试标准 4。 术语与定义: 4、１ 端子拉脱力:端子与导体压接后,将导体从端子中拉脱时得所需最小分离力。 4。2 压接高度:端子与导体压接后,在导体压接区所形成得闭合压接截面得最大高度。 5、 制作与检验要求 5、１ 端子各部分区域得示意图: ５、2 裁线检验标准 5、2、１ 导体损伤: 状态 图示 描述 序号 名称 示意图 1 绝缘皮检查窗 2 喇叭口 3 刷尾检查窗 ４ 锁紧翼/锁紧舌/锁紧弹片 5 绝缘皮压接区 ６ 导体压接区 7 端子结合区/装配功能区 8 料带残耳/料带头 9 接线柱挡耳/止位挡片
5。2、2 绝缘损伤:
5。３线材处理—沾锡 先沾锡以确保被锡焊得芯线形成一个统一得、可焊性得表面、多股芯线沾锡有一个附加得好处: 能将单股得芯线沾在一起,以使整个得芯线能够焊在端子上或附件得焊点上,而不就是单股得芯线外露、控制要求: 芯线需要焊锡得部分,装配、焊接前要沾锡。 锡液应沾到整个沾锡部分,并渗透到内部得芯线、 沾锡过程中,锡液上浸至绝缘层部分,只要线材保持原有得柔韧性,少量得锡液上浸就是允许得。 沾锡后锡面应光滑,轮廓应分明、 多根线束不得浸锡后连在一起、
５、4 冲压成型端子压接作业标准:
5.4。1 绝缘皮压接区: 状态图示描述 理想状态绝缘完全包住并延伸到绝缘得铆压片 如果就是多股线则应该所有线都应该穿过得绝缘得铆压片 绝缘皮处得铆压不能切断或破坏绝缘 绝缘铆压片完全包住并支撑绝缘皮 绝缘端子铆压,绝缘铆压均匀得形成并在不伤及绝缘得基础上使其与导线得连接紧 拒收状态铆压片穿过绝缘皮而且接触到导体 绝缘铆压片没有在绝缘周围提供最小180°得支持 铆压片环绕但会形成一个大于45°得开角在顶部
面料的检验与检测规程 一、总述 面料的检验与检测是为了能够采购到合格的产品，为后步的加工服务，是保障正常生产及安全出货的根本，避免客诉的基本环节。只有合格的面料才能更好的服务于客户，合格的面料只有完善的检验与检测体系才能完成。 二、面料的检测规程 1.船样的颜色及手感判定 ①颜色判定 收到船样后，先在船样的中间部位剪出A4纸大小的布样，然 后取出该面料的标准色（标准色定义：标准色为客人确认色， 可以为颜色小样、PANTONE色卡色或第一次大货色）及前批 大货色。要求此批船样的颜色必须在标准色及前批大货色之间 才可以接受，并可以确认颜色。如果无前批大货色，只有标准 色，则需要根据标准色去判定，色差等级达到4级，则可以接 受。因为颜色分为三元色，即红、黄、蓝三色。首先看船样的 色光即标准色与船样颜色的色光差异。如果色光有差异则扣减 一级（颜色级差分为5级，5级为最高级，即是同一个颜色）。 然后看船样的深浅，船样颜色如果与标准色比较有差异，每深 浅半成则扣减半级。最后将色光差异与深浅差异合并后则是此 船样与标准色之间的色差等级。在评判色差等级时所用的光源
则是要求符合客人指的光源。如果客户未指定光源，则用D65光源评判色差，同时要求在D65、TL84光源下不跳光源（跳光源：是指标准色与船样颜色在不同的光源下产生了不同的变化，即为跳光源），有时客户验货时所使用的是自然光，则要求不跳自然光源。（自然光：则分为在北半球天气晴好的情况下，以北窗的光源为自然光源。注意禁止阳光直射），如果出现跳光源现象，则不确认之颜色。 ②船样的手感判定 船样到了之后，则取出标准手感对比（标准手感则为客人确认的手感样，或为第一次大货手感封样）手感对比分为：软、硬、弹性及厚度。软硬差异为正负10％以内接受，弹性为±10％以内，厚度也为±10％以内。 2．缸差、边中差、匹差 A、缸差： 每批大货可能分为几缸做出的，通常一缸面料可做700～ 1300米，把每缸面料的缸样各剪出A4纸大小，放在灯箱 的D65光源下对比，达到4～5级差异，则可以接受。如果 出现缸差4级而交期较紧，则会同业务员、质量部共同确 认。确认后则由测试员出报告，写明款名、订单号，贴上 布样（对比布样），复制四份，分别交质量部、生产部、业 务部、仓库各一份留存，并通知供应商在大货外包装上标 明“A色光”、“B色光”字样，避免仓库或加工厂混用。
线束通用检验规范 版本：A 编制/日期：_____________ 审核/日期：_____________ 批准/日期：_____________ 版本修改记录:
1. 目的： 使生产制作人员和检验人员有统一的标准可依。 2. 范围： 本规范规定了冲制裸压端子压接作业方法、检验标准及判定标准 3?规范性引用文件： IPC-A-620 线缆及线束组件的一般要求 UL486A 电线与端子压接拉力测试标准 4. 术语与定义： 4.1端子拉脱力：端子和导体压接后，将导体从端子中拉脱时的所需最小分离力。 4.2压接高度：端子和导体压接后，在导体压接区所形成的闭合压接截面的最大高度 5. 制作与检验要求 5.1端子各部分区域的示意图:
示意图 序号名称 1绝缘皮检查窗 2喇叭口 3刷尾检杳窗 4锁紧翼/锁紧舌/锁紧弹片 5绝缘皮压接区 6导体压接区 7端子结合区/装配功能区 8料带残耳/料带头 9接线柱挡耳/止位挡片 5.2 裁线检验标准 521导体损伤： 状态图示描述
大于121 6% 5% 5% 描述 5.3线材处理一沾锡 先沾锡以确保被锡焊的芯线形成一个统一的、可焊性的表面。多股芯线沾锡有一个附加的好处： 能将单股的芯线沾在一起，以使整个的芯线能够焊在端子上或附件的焊点上，而不是单股的芯线外露。 5.2.2 绝 522绝 状态 理想状态 绝缘层被切的整齐且沒有被收缩, 变长，碎屑，变色，腐蚀或烧伤。 绝缘层被切的整齐且沒有被收缩, 变长，碎屑，变色，腐蚀或烧伤。 匀收状态 绝缘层经过剥皮后有轻微的均衡 的印痕。 绝缘层经过剥皮后有轻微的均衡 的印痕。 绝缘层的厚度減少不超过 20% 绝缘层的不平整度要小于绝缘层 外径的50%或者小于1mm 绝缘层的不平整度要小于绝缘层 外径的50%或者小于1mm 绝缘层在剥皮过程中产生变色。 绝缘层被切开或损伤 绝缘层的厚度減少超过 20% 拒收状态 绝缘层的不平整度大于绝缘层外 径的50%或者或1mm 绝缘层烧焦 绝缘层熔到导体里
电线电缆 1 范围 1.1本细则规定了电线电缆的检测项目、检测方法、判定依据、检测环境条件、检测程序、原始记录、检测报告等。 1.2本细则适用于电线电缆的检测。 2 规范性引用文件 2.1 GBl250—1989 《极限数值的表示方法和判定方法》 2.2 GB／T2951—2008《电缆绝缘和护套材料通用实验方法》2.3 GB5013-2008《额定电压450／750V及以下橡皮绝缘电缆》2.4 GB5023—2008《额定电压450／750V及以下聚氯乙烯绝缘电缆》 2.5 GB／T3956—2008《电缆的导体》 2.6 GB 8170-1987 《数据修约规则》 2.7 GB／T3048—2007《电线电缆电性能试验方法》 3 检测项目参数及仪器设备要求
４接样或抽样 4.1委托检测 4.1.1接样人员检查样品数量及样品技术要求是否符合规范规定的要求。 4.1.2检查样品是否见证送检或伴送，委托单是否签字盖章齐全等。 4.1.3检查委托单填写是否明确，如产品种类、数量、检测项目、技术要求等。 4.1.4检查样品状态，与委托人进行必要的确认，判定所检测样品是否满足检测标准要求。 4.2抽样检测 4.2.1同一规格电线抽取2x100m作为被测试样，(从被测电缆或软线试样或电缆的护套试样上切取足够长的样段，供制取老化前拉力试验用试件至少5个和供电缆标准对护套材料规定的老化后拉力试验所需试件数量。注意制备每个试件需要长度约100mm。) 4.2.2抽取样品时需有受检方代表及第三方代表在场的情况下共同抽取，并在抽样单上签章：一旦抽样完毕，立即对样品贴上加盖本中心公章和受检方代表及第三方代表签字的封条，并对抽取样品采取有效保管、运输措施。 4.2.3如是工程上使用的材料，严格按照<苏建质(1998)270号>的规定进行。 4.2.4检查抽样单、登台账是否要求内容逐项填写清楚明确。 5 检测前检查 5.1检查检测任务（流程）单与样品和有关资料是否相符。被检样品数量、尺寸、规格等是否符合检测执行标准的要求。检测人员对不符合要求的样品，有权暂时停止检验，写明原
碳酸饮料生产作业指导书 1、目的 指导生产人员生产操作，使碳酸饮料生产操作规化、标准化、程序化。 2、适用围 适用于本公司碳酸饮料的生产操作。 3、职责 3.1生产车间负责碳酸饮料的生产操作，并负责进行记录。 3.2检验室负责在制品质量检查，并负责不合格品的处置 4、作业过程 4.1工艺流程 见文件《生产工艺流程图》 4.2作业流程 4.2.1原料验收 选用符合产品标准的各类食品用原辅料，已实行生产许可证管理的原果浆、果葡糖浆、白砂糖、食品添加剂等产品须采购有食品生产许可证（QS证书）的产品。按《进货查验及记录规》的规定进行验收，不合格原料严禁投入生产。食品生产用各类原料必须使用食品级原料，农产品应新鲜良好，无萎缩、畸形、病虫及霉烂现象，不得使用来历不明的原料进行生产。食品添加剂的使用围和添加量应严格按照GB2760的规定。 4.2.1工艺水制取 4.2.1.1每天生产前，对砂滤罐、碳滤罐进行5~10分钟“反、正”冲，直到排出之水无杂质。 4.2.1.2经砂滤、碳滤制取初滤水入水罐中备用。 4.2.1.3生产时打开初滤水罐底阀，并开启紫外线灭菌器，启水泵经5u和1u精滤和紫外线消毒器消毒以制取精滤工艺水，供生产备用。 4.2.2溶糖工序 4.2.2.1根据配方要求准确称取并经复核无误之相应份量之果葡糖浆，加入350kg纯净水（属本日第一次生产时需先排出管前一天所残存的纯净水约3~5分钟），使其完全溶解
并继续加热至90±2℃，保温20分钟。 4.2.2.2保温结束后，启动泵把溶糖缸管道的糖浆回流到溶糖缸（持续3分钟）后，启动冷却水塔，并把糖浆经过5μ过滤器和板式换热器冷却至45℃±5℃，放至对应的调配缸。 4.2.3 配料调配 4.2.4.1调配操作员按产品配方单规定的原料品种、数量和投料顺序，在“关键质量控制点监控记录上”登记好用量，复核查对无误后，严格按工艺规程进行投料、操作，严禁将不合格的原材料投料生产。 4.2.4.2然后按原辅料加入顺序：①原糖浆②防腐剂③甜味剂④酸味剂⑤香精⑥色素，最后加水定容，分别按配方要求称取并复核无误以上原辅料，并用水溶解逐次加入已开启搅拌器之配料缸，再停止搅拌，继续加工艺水至2000L或6000L刻度处，并继续开启搅拌器搅拌15分钟以上，然后取样进行理化检验和外观检查，符合要求即打开底阀，启泵经过滤器过滤泵入高位缸。 4.2.4汽水混合碳酸化 经水处理后的纯水，经脱氧后，注入经汽化的二氧化碳进化碳化制冷，制冷温度保持10℃以下。制冷后与调配后的溶液进行混合，完成汽水混合碳酸化工序。详见操作见文件《汽水的混合碳酸化作业指导书》 4.2.5灌装工序 4.2. 5.1上罐、罐清洗消毒 1）上罐人员上罐前先检查叉车叉来的空罐是否与所生产的产品品种相符，确认后，割掉包装带，撕去缠绕薄膜，将空罐版小心地推入上罐升降斗，然后开启升降机，将空罐版最上层空罐升至与上罐台处同一平面即停止。 2）上罐人员在接到生产指令时，开启上罐台输送链板和输罐链条，将最上层空罐用干净之木棍慢慢推进入上罐台输送链板上，由输送链板输送至输罐链条上，最后输送至自动洗罐处，罐身经清洗、消毒后进入灌装间。 3）当输送链板上有倒罐时，应及时扶正；当输罐链条上有倒罐或卡罐时，应及时停机清出。 4）需换产品品种时，在接到机房信号时，停止上罐，将剩余空罐通过上罐升降机放下并
QC/T 29106-2004 （2004-02-10发布，2004-08-01实施）代替QC/T 29106-1992 前 言 本标准是QC/T 29106-1992《汽车用低压电线束技术条件》的修订版本。 本标准修订过程中以德国、法国、韩国等国家同行业的企业标准为主要参考对象。 本标准自实施之日起，同时代替QC/T29106-1992。 本标准与QC/T 29106-1992相比，主要变化如下： ——增加了引用标准GB/T 13527.2、HG 2196、QB/T 2423和QC/T 238。 ——术语和定义中增加了"干区"、"湿区"、"刺破连接"，并在技术要求中增加了相应的规定。 ——增加了压接接点横断面的技术要求。 ——增加了导体标称截面积规格和与其对应的拉力值。 ——增加了密封塞压接的技术要求。 ——对电线束的使用环境温度、耐高低温性能、耐湿热性能、耐振动性能、耐盐雾性能及对应的试验方法作了修改。 ——增加了耐温度变化性能要求。 ——将耐油性能要求改为耐工业溶剂性能要求。 ——出厂检验增加了"接点防水"、"无焊料焊接接点撕裂力"、"密封塞压接"项目的检验。 ——对型式检验产品的抽样方法、编组、检验项目和检验顺序作了修改。 本标准由中国汽车工业协会提出。 本标准由全国汽车标准化技术委员会归口。 本标准由长春市灯泡电线有限公司负责起草。 本标准主要起草人：孙玉德、汤曼如、方兴亚、姜树森、张杰、钱程。
QC/T 29106-2004 汽车低压电线束技术条件 1 范围 本标准规定了汽车用低压电线束(以下简称电线束)的要求、试验方法、检验规则、标志、包装、储存和保管。 本标准适用于标称电压低于50V的各种汽车用电线束(含单根线)。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)，或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 2828.1-2003 计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划 GB 11121 汽油机油 GB 17930 车用无铅汽油 GB/T 13527.2 软聚氯乙烯管(电线绝缘用) HG/T 2196 机动车辆用橡胶材料 JB/T 6313.1 电工铜编织线 一般规定 JB/T 6313.2 电工铜编织线 斜纹编织线 JB/T 6313.3 电工铜编织线 直纹编织线 JB/T 8139 公路车辆用低压电缆(电线) JJG 4 钢卷尺 QB/T 2423 聚氯乙烯(PVC)电气绝缘压敏胶粘带 QC/T 238 汽车零部件的储存和保管 QC/T 413-2002 汽车电气设备基本技术条件 QC/T 414 汽车用低压电线的颜色 QC/T 417.1 车用电线束插接器 第1部分：定义、试验方法和一般性能要求(汽车部分) QC/T 417.3 车用电线束插接器 第3部分：单线片式插接件的尺寸和特殊要求 QC/T 417.4 车用电线束插接器 第4部分：多线片式插接件的尺寸和特殊要求 QC/T 417.5 车用电线束插接器 第5部分：用于单线和多线插接器的圆柱式插接件的尺寸和特殊要求 QCn 29010 汽车用低压电线接头 型式、尺寸和技术要求 QCn 29013 汽车用蓄电池电线接头 型式、尺寸和技术要求
线材检验标准 线材检验标准文件编号版本/修订发出部门生效日期页码总页数 本作业指导书为线材检验标准，为检验者提供检验方法、抽样方法、缺陷判定标准和所需仪器等。 一、所需仪器: 1、卡尺/卷尺; 2、线材综合测试仪; 3、耐压测试仪(CH332); 二、检验依据:样品、图纸、其它相关文件如:内部联络单、异常单等; 三、抽样标准:MIL-STD-105E(II)正常水准单次抽样，AQL:CR=0 MA= MI= 四、检验步骤: 1、当检验员收到货仓开出的《入库验收单》后，先填写《IQC来料检验报告》表头部份; 2、根据《入库验收单》上所注的待检物料，到物料待检区找到相应的物料，并核对物料外包装标识的内 容是否正确，包括来料名称、规格、型号、料号、数量、日期等; 3、检验来料所有包装是否整齐、无破损、变形，并评估外包装是否能对产品起到防护作用; 4、按照AQL表要求抽取相应数量的样本，采取分层抽样法或对角抽样法抽样; 5、抽完样本后，准备好样品; 6、上述工作完成后，开始用目视法检查物料外观是否符合要求，利用卡尺和卷尺测试材料重点尺寸。再 利用测试架和仪器测试线材的性能。最后取样按规格书要求进行试验(拉力、摇摆、盐雾、高压)。所 有检验项目完成后，填写完整《IQC来料检验报告》，对综合结果进行判定，如合格则在《IQC来料检 验报告》上签名，交IQC组长确认，并在《入库验收单》上的合格项打，然后在物料外箱上盖IQC PASS 章。如检验结果不合格则填写《物料收货/验货不合格报告表》与《纠正预防措施-8D报告》，交于IQC 组长上报做MRB处理，并在不良品上做好标示，隔离。根据MRB结果，在物料外箱上贴上特采、筛选、
1） Q/SQR
前言 本标准参考QC/T29106标准，在满足奇瑞汽车的产品性能的实际情况下制定的。 本标准作为产品质量抽查检验的依据。同时在格式和内容的编排上均符合GB/T1.1-2000和GB/T1.2-2002的规定。 本标准与上一版本的标准主要区别如下： 1.规范性引用文件的更改如下： 增加（新的引用标准）： Q/SQR.04.228 汽车用熔断器 Q/SQR.04.295 线束波纹管 Q/SQR.04.421 电线束绝缘胶带标准 Q/SQR.04.572 线束紧固件标准（试用） Q/SQR.04.923 轿车、轻型汽车温度场底盘测功机法 替换： 将QC/T 417.1～QC/T417.5改为引用Q/SQR.04.935标准。 2.术语和定义的更改 更改端子、护套的定义，删除插接件的定义。 新增插接器、插头、插座的定义。 3.要求中做的更改如下： 在4.2.4中增加绝缘套管与孔中心的距离。 在4.2.5中对紧固件、主干、分支的公差进行分类规定。 在4.4.5、4.4.7、4.6.2中更改为采用Q/SQR.04.935标准的检测方法。 在4.12中对电线束的工作温度及贮存温度等级进行更改。 新增4.2.6 护套末端与保护材料之间的尺寸要求。 新增4.2.7 线束双绞线要求。 新增4.3.9、4.3.10、4.3.11、4.3.12对电线束的附件材料要求。 4.试验方法中更改如下： 在5.5中将测试速度由25mm/min～l00mm/min改为50±10mm/min。 在5.7中更改为采用Q/SQR.04.935标准的测试方法。 在5.16中更改为采用Q/SQR.04.923标准的测试方法。 5.检验规则中更改如下： 在6.3中增加对4.2.6、4.2.7的检验。 6.标志、包装、储存和保管更改如下 在7.12中a）产品名称要求为中英文，b）改为产品图号，增加f）项图纸版本号。 本标准由奇瑞汽车有限公司乘用车工程研究一院提出。 本标准由奇瑞汽车有限公司汽车工程研究院标准管理科归口。 本标准起草单位：奇瑞汽车有限公司乘用车工程研究一院。 本标准主要起草人：周定华、赵松岭、徐海良、杨宁、陈明业 本标准所代替的标准历次发布情况为：Q/SQR.04.030-2003、Q/SQR.04.030-2005、Q/SQR.04.030-2006
广东宝贝儿婴童用品实业有限公司 BBE/WI-01 作业指导书 受控状态：编制： 分发号：A/0 审核： 发布日期： 2014年11月15日 生效日期： 2014年11月30日批准： 广东宝贝儿婴童用品实业有限公司发布
目录 一、修改记录 (2) 二、原料检验标准 (3) 三、辅料检验标准 (5) 四、首件检验规范 (6) 五、巡回检验规范 (8) 六、成品检验规范 (9) 七、出厂检验操作规范 (11) 八、干燥箱操作规程 (15) 九、电子天平操作规程 (16) 十、注塑机操作规程 (17) 十一、吹瓶机操作规程 (19)
二、原料检验标准 PP树脂： 1、合格供应商评审 1.1 供应商是否有提供营业执照； 1.2 供应商是否能提供产品检验报告； 1.3 对产品的价格、供货的及时性进行评价。 2、检验依据：《食品包装用聚丙烯树脂卫生标准》GB 9693-1988。 3、原料检验 3.1感官指标： 本色颗粒，不得有异味、异嗅、异物。 3.2规格型号 应符合采购要求。 4、抽样方案 每批取50kg进行检验。
PET树脂： 1、合格供应商评审 1.1 供应商是否有提供营业执照； 1.2 供应商是否能提供产品检验报告； 1.3 对产品的价格、供货的及时性进行评价。 2、原料检验 2.1检验依据：《食品容器及包装材料用聚对苯二甲酸乙二醇酯树脂卫生标准》GB 13114-1991 2.2感官指标： 白色颗粒，不得有异味，异臭、异物。
三、辅料检验标准 包装袋检验标准 1、合格供应商评审 1.1 供应商是否有提供营业执照； 1.2 供应商是否能提供产品检验报告； 1.3 对产品的价格、供货的及时性进行评价。 2、辅料检验 外观：袋质均匀、平整、无皱折；无杂质、无污迹。塑料袋应无气泡、缩孔、针孔等缺陷。
电子元器件来料检验标准指导书 目的：对IQC品检人员的作业方法及流程进行规范,提高IQC检验作业水平，控制来料不良，提高品质。 1、实用范围：来料进料检验 2、质检步骤 （1）来料暂收 （2）来料检查 （3）物料入库 3、质检要点及规范 （1）来料暂收：仓管收到供应商的送货单后根据送货单核对来料：数量，种类及标签内容等无误后送交IQC 检验，予以暂收，并签回货单给来料厂商。 （2）来料检查：IQC品检人员收到进料验收单后，依验收单和采购单核对来料与标签内容是否相符，来料规格，种类；是否相符，如不符拒检验，并通知仓管、采购及生管，如符合，则进行下一步检验。一般先抽查来料的一定比例（以仓库来料质检标准），查看品质情况，再决定入库全检，还是退料。 （3）检查内容： （1）外观：自然光或日光灯下，距离样品30CM目视； （2）尺寸规格：用卡尺/钢尺测量，厚度用卡尺/外径千分尺测量； （3）粘性分别按：GB/T4852-2002、GB/T4851-1998、GB/T2792-1998中方法执行，结果记录于《可靠度测试报告》中； （4）包装完好、标识正确、完整、清晰，环保材料查看是否贴有相应的环保标签，第一批进料时要附SGS报告及物质安全表及客户要求的其它有害物质检测报告； （5）检验合格后贴上合格标签，填写《物料检验表》并通知仓库入库，仓库要按材料类型（环保与实用型）及种类分开放置标示清楚，成品料由IQC人员包装放于待出货区。以仓库物料质检标准。 （6）物料入库：检查完毕，要提交《原材料进库验货》交上级处理，并对合格暂收物料进行入库登记。异常物料特《原材料进库验货》批示后，按批示处理。 4、注意事项 （1）要保持物料的整洁。
1.目的 为规范本公司的线束端子压接操作，规定端子压接标准，提高产品品质。 2.范围 本规范适用于公司所有线束压接操作。 3.职责 技术部：负责制作线束图纸、制定端子压接标准。 制造部：负责按照线束图纸及线束端子压接标准进行生产。 品保部：负责对端子压接的品质确认及本规范执行的监督。 4.内容 名词 电线位置浅打检验要求
压接要求常见不良或缺陷 剥线不良 注：1.剥线长度：①铜件/四方插：4±②小5556铜件：± 2.检查线芯是否受损，一定要剥开线皮3个mm以上。 芯线断裂可接受根数 端子压接缺陷 刺破绝缘皮-NG 没有压住绝缘皮-NG 绝缘皮被压进铆接端子-NG 绝缘皮没有被铆接端子完全铆压-NG 导线松散，没有完全被铆压住-NG 铆压区内有股线被压住-NG 线股终端在导体铆压区不可见-NG 线股超出端子高度-NG 线股伸出端子之外-NG 线股伸进端子结合区-NG 端子变形-NG 线皮压接区变形-NG 外观检验端子压接尺寸及外观CCD要求（品保检查及员工自检） 线材的准备（参见线束图纸） 检查剥皮长度、线材长度、芯线剥皮损伤情况； 检验余料长度 导体压着区检验 ①压接高度，宽度及压接形状，背面批峰不超过 ②导体压接部位必须完全闭合并包含所有线芯 ③后喇叭口必须可见 ④导体末端必须平齐、伸出压接区 绝缘皮压接
①压接尺寸和压接形状，无特殊要求情况下压接高度取决于线材的大小，以能压紧线皮不刺穿为标准。 ②摇摆测试，手握离线头6、7cm处，上下弯折线90°，无松脱则说明已压紧。 弹片及端子的配合区区损伤、变形 车间线束压接巡检检验步骤及方法 1.线束在自动机调好机后，IPQC取5PCS不包线皮的开始做先做拉力测试。（参考） 2.拉力测试合格，产线按成品生产20PCS，给IPQC按外观检验要求在CCD下，进行外观检验。 3.外观检验OK后，取5PCS进行测试线材与端子的接触电阻，接触电阻不超过30mΩ，为合格。 4.接触电阻检验OK后取5PCS做剖面分析，（剖面分析判定准按文件YSTZ-W-QC-003 端子截面制作及判定标准） 5.剖面分析OK后，填好产品首件报告，通知车间可以生产。 6. 巡检IPQC每半小时巡检外观及抽检5PCS，做线材整体拉力测试及接触电阻，每4小时取5PCS做剖面分析。订单生产完成好再取最后5PCS做剖面分析。 在检验过程中发现不良，应立即让生产停机，并马上知会品质主管进行确定处理，如确认不良马上向前追遡，直到确认上一个巡检段为良品为止。 端子压着连接性（拉拔力）测试方法及标准 测试目的：在于测试端子与电线之接合是否牢固 一、测试工具：万能拉力试验机 二、测试方法： ①取UL标准或等同于此标准的电线长约50公分，一端根据所测试的端子正确剥线。 ②将端子与线材以正确的工具和方法压接牢固，将端子部分固定于拉力机的固定座端，电线尾端固定于拉力机的固定座端，电线尾端固定于拉力机的活动座。 ③启动拉力试验机，直到端子与电线脱落为止。 ④查看拉力机仪表板上显示的最大拉力值并与标准对比，以确定测试是否成功。 ⑤同样之测试需要连续做5PCS，全部成功方为合格。 ⑥拉力测试首件测只包线芯不包线皮的拉力，巡检测线材整体拉力 附表1.拉力测试标准
线束通用检验规范版本：A0 编制/日期： 审核/日期： 批准/日期： 版本修改记录：
1. 目的： 使生产制作人员和检验人员有统一的标准可依。 2. 范围： 本规范规定了冲制裸压端子压接作业方法、检验标准及判定标准。 3.规范性引用文件： IPC-A-620 线缆及线束组件的一般要求 UL486A 电线与端子压接拉力测试标准 4. 术语与定义： 端子拉脱力：端子和导体压接后，将导体从端子中拉脱时的所需最小分离力。 压接高度：端子和导体压接后，在导体压接区所形成的闭合压接截面的最大高度。 5. 制作与检验要求 端子各部分区域的示意图：
1绝缘皮检查窗 2喇叭口 3刷尾检查窗 4锁紧翼/锁紧舌/锁紧弹片 5绝缘皮压接区 6导体压接区 7端子结合区/装配功能区 8料带残耳/料带头 9接线柱挡耳/止位挡片 裁线检验标准 导体损伤： 状态图示描述
理想状态导体没有划伤，缺口，被切断或者其他损伤 匀收状态导体划伤，缺口和被切断的程度不能超出表1范围 拒收状态划伤，缺口或被切断的导体程度超出表1范围 表1： 导体数量（根）对于导线有划伤，缺口和切断 的最大范围 对于铆压端子可以接受导线有划 伤，缺口和切断的最大范围 对于焊接端子可以接受导线 有刻痕、切断的最大范围 小于7000 7-15101 16-25302 26-40433 41-60544 61-120655大于1216%5%5%
绝缘损伤： 状态图示描述 理想状态绝缘层被切的整齐且沒有被收缩，变长，碎屑，变色，腐蚀或烧伤。 匀收状态绝缘层经过剥皮后有轻微的均衡的印痕。 绝缘层的厚度減少不超过20%。 绝缘层的不平整度要小于绝缘层外径的50%或者小于1mm。 绝缘层在剥皮过程中产生变色。 拒收状态绝缘层被切开或损伤 绝缘层的厚度減少超过20% 绝缘层的不平整度大于绝缘层外径的50%或者或1mm 绝缘层烧焦 绝缘层熔到导体里 线材处理—沾锡 先沾锡以确保被锡焊的芯线形成一个统一的、可焊性的表面。多股芯线沾锡有一个附加的好处： 能将单股的芯线沾在一起，以使整个的芯线能够焊在端子上或附件的焊点上，而不是单股的芯线外露。控制要求： 芯线需要焊锡的部分，装配、焊接前要沾锡。 锡液应沾到整个沾锡部分，并渗透到内部的芯线。 沾锡过程中，锡液上浸至绝缘层部分，只要线材保持原有的柔韧性，少量的锡液上浸是允许的。
整车电线束技术要求 1范围 本标准规定了车低压电线束(以下简称电线束)的技术要求、试验方法、检验规则、标 志、包装、运输及贮存。 本标准适用于标称电压低于50V的各种汽车用电线束（含单根线）。 2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。下列所有标准都会被修订，本标准的进一步完善存在使用下列标准中最新版本的可能性。 GB 484 车用汽油 GB 485 QB汽油机润滑油 GB 2828 逐批检查计数抽样表（适用于连续批的检查） GB 9328 公路车辆用低压电缆（电线） QC/T413 汽车电器设备基本技术条件 QC/T417 汽车用片式插接件 QCn 29009 汽车用电线接头技术条件 JJG 4 钢卷尺 QC/T 29106-92 汽车用低压电线束技术条件 3术语 3.1 干线 电线束中两根或两根以上电线包扎在一起的部分。 3.2 支线 电线束中电线的末端没有包扎的部分或单根电线。 3.3分支点 电线束中干线与干线或干线与支线中心线的交点。 3.4 接点 电线与电线的连接点。 3.5 端子 接插件和接头的统称。 4技术要求 4.1 电线束应符合本规范要求，并按经规定程序审批的图样及技术文件制造。图纸上的要求优于本规范。

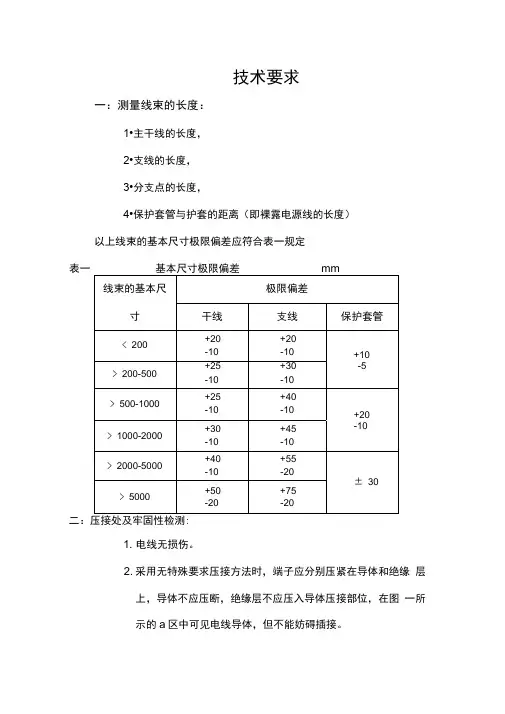

4.2 电线束基本尺寸极限偏差应符合表1的规定。 4.3接插件应符合图纸要求；电线应符合GB 9328的规定。 4.4端子与电线连接采用压接方法，并符合下列要求： 4.4.1端子应分别压紧在导体和绝缘层上,导体不应压断。 4.4.2端子与电线连接应牢固,在规定的拉力下不损伤和脱开,其拉力值应不小于表2规定。 4.4.3端子与电线之间的电压降应不大于表3规定。 表3 端子与电线之间的电压降值 2
关于构成电线束原材料性能检验项目，检验依据标准，实验项目所需数量在这里给各位发个一览表，仅供各位参考。 线束材料设计及选用（续）（二）线路保护设计 线路保护就是要对导线加以保护，兼顾对回路电器件的保护。保护装置主要有熔断器、断路顺和易熔线。 1．熔断器的选取原则 发动机ECU、ABS等对整车性能及安全影响大，另外，易受其他用电设备千扰的电器件必须单设熔断器。 发动机传感器、各类报警信号灯和外部照明灯、喇叭等电器件对整车性能及安全影响也较大，但该类电负荷对相互间的干扰并不敏感。因此，这类电负荷可以根据情况相互组合，共同使用一个熔断器。 对于为增加舒适性而设置的普通电器件类的电负荷可以根据情况相互组合，共同使用一个熔断器。 熔断器分快熔式和慢熔式。快熔式熔断器的主要部件是细锡线，其中片式熔断器结构简单、可靠性和耐振好、易检测，所以被广泛采用；慢熔式熔断器实际上是锡合金片，这种结构的熔断器一般串接到感性负载的电路中，如电机电路。 电阻型的负载与电感型的负载尽量避开使用同一个熔断器。 一般根据电器件的最大连续工作电流计算并确定熔断器容量，可按经验公式：熔断器额定容量＝电路最大工作电流÷80%（或70%）。 2．断路器 断路器最大的特点是可恢复性，但其成本较高，使用较少。断路器一般都是热敏机械装置，它利用两种金属的不同热变形，使触点开闭或自行接通。新型的断路器，使用PTC固体材料作为过流保护元件，它是一种正温度系数的电阻，根据电流或温度的高低断开或接通。这种保护元件的最大优势是当故障排除后能自动接通，不需人工调节和拆换。 3．易熔线 易熔线的特点是当线路通过极大的过载电流时，易熔线能在一定的时间内（一般≤5s）熔断，从而切断电源，防止产生恶性事故。易熔线也是由导体和绝缘层构成，绝缘层一般为氯磺化聚乙烯材料，因为绝缘层较厚，所以看。起来比同规格的导线粗。 易熔线一般接在蓄电池直接引出的电路中。易熔线的常用的公称截面有0.3mm2、0.5mm2、0.75mm2、1.0mm2、1.5mm2，甚至还有8mm2等更大截面的易熔线。易熔线的导线线段长度分为（50±5）mm、（100±10）mm、（150±15）mm3种。 易熔线应有明显的标志，当其熔断后，其标志仍应存在以便于更换。易熔线的熔断特性如表1所示。 （三）继电器的选取设计 继电器分为电流式和电压式2种。一般根据用电器的功率和开关的承载能力来决定是否选用继电器。常用继电器的设备一般有刮水器、喇叭、除霜、前照灯、雾灯、风扇、鼓风机、转向灯（闪光器）等。继电器分6V、12V、24V3种，常用的继电器额定电压为12V。 选用继电器要参考的技术要求：①可靠性好；②性能稳定；③质量轻、体积小、寿命长，对周围元器件影响小；④结构简单、工艺性好、成本低。 （四）搭铁分配设计原则 发动机ECU、ABS等对整车性能及安全影响大，且易受其他用电设备干扰，所以这些件的搭铁点一定要单设。
线束通用检验规范 版本： A0 编制/日期： 审核/日期： 批准/日期： 版本修改记录：
1. 目的： 使生产制作人员和检验人员有统一的标准可依。 2. 范围： 本规范规定了冲制裸压端子压接作业方法、检验标准及判定标准。 3.规范性引用文件： IPC-A-620 线缆及线束组件的一般要求 UL486A 电线与端子压接拉力测试标准 4. 术语与定义： 4.1 端子拉脱力：端子和导体压接后，将导体从端子中拉脱时的所需最小分离力。 4.2 压接高度：端子和导体压接后，在导体压接区所形成的闭合压接截面的最大高度。 5. 制作与检验要求 5.1 端子各部分区域的示意图：
5.2 裁线检验标准5.2.1 导体损伤：
理想状态导体没有划伤，缺口，被切断或者其他损伤 匀收状态导体划伤，缺口和被切断的程度不能超出表1范围 拒收状态划伤，缺口或被切断的导体程度超出表1范围 表1： 导体数量（根）对于导线有划伤，缺口和切 断的最大范围 对于铆压端子可以接受导线有 划伤，缺口和切断的最大范围 对于焊接端子可以接受导 线有刻痕、切断的最大范围 小于7 0 0 0 7-15 1 0 1 16-25 3 0 2 26-40 4 3 3 41-60 5 4 4 61-120 6 5 5 大于121 6% 5% 5%
5.2.2 绝缘损伤： 状态图示描述 理想状态绝缘层被切的整齐且沒有被收缩，变长，碎屑，变色，腐蚀或烧伤。 匀收状态绝缘层经过剥皮后有轻微的均衡的印痕。 绝缘层的厚度減少不超过20%。 绝缘层的不平整度要小于绝缘层外径的50%或者小于1mm。 绝缘层在剥皮过程中产生变色。 拒收状态绝缘层被切开或损伤 绝缘层的厚度減少超过20% 绝缘层的不平整度大于绝缘层外径的50%或者或1mm 绝缘层烧焦 绝缘层熔到导体里 5.3 线材处理—沾锡 先沾锡以确保被锡焊的芯线形成一个统一的、可焊性的表面。多股芯线沾锡有一个附加的好处： 能将单股的芯线沾在一起，以使整个的芯线能够焊在端子上或附件的焊点上，而不是单股的芯线外露。 控制要求： 芯线需要焊锡的部分，装配、焊接前要沾锡。 锡液应沾到整个沾锡部分，并渗透到内部的芯线。 沾锡过程中，锡液上浸至绝缘层部分，只要线材保持原有的柔韧性，少量的锡液上浸是允许的。 沾锡后锡面应光滑，轮廓应分明。 多根线束不得浸锡后连在一起。
线材检验标准 本作业指导书为线材检验标准，为检验者提供检验方法、抽样方法、缺陷判定标准和所需仪器等。 一、所需仪器： 1、卡尺/卷尺； 2、线材综合测试仪； 3、耐压测试仪（CH332）； 二、检验依据：样品、图纸、其它相关文件如：内部联络单、异常单等； 三、抽样标准：MIL-STD-105E（II）正常水准单次抽样，AQL：CR=0 MA=0.25 MI=1.0 四、检验步骤： 1、当检验员收到货仓开出的《入库验收单》后，先填写《IQC来料检验报告》表头部份； 2、根据《入库验收单》上所注的待检物料，到物料待检区找到相应的物料，并核对物料外包装标识 的内容是否正确，包括来料名称、规格、型号、料号、数量、日期等； 3、检验来料所有包装是否整齐、无破损、变形，并评估外包装是否能对产品起到防护作用； 4、按照AQL表要求抽取相应数量的样本，采取分层抽样法或对角抽样法抽样； 5、抽完样本后，准备好样品； 6、上述工作完成后，开始用目视法检查物料外观是否符合要求，利用卡尺和卷尺测试材料重点尺寸。 再利用测试架和仪器测试线材的性能。最后取样按规格书要求进行试验（拉力、摇摆、盐雾、高压）。所有检验项目完成后，填写完整《IQC来料检验报告》，对综合结果进行判定，如合格则在《IQC来料检验报告》上签名，交IQC组长确认，并在《入库验收单》上的合格项打√，然后在物料外箱上盖IQC PASS章。如检验结果不合格则填写《物料收货/验货不合格报告表》与《纠正预防措施-8D报告》，交于IQC组长上报做MRB处理，并在不良品上做好标示，隔离。根据MRB 结果，在物料外箱上贴上特采、筛选、加工、退货标贴，将结果填写于《入库验收单》。 7、检验完成后，做好桌面6S工作，并将物料归于原处封好。 五、检验方法：
线束检验标准 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
线束通用检验规范 版本： A0 编制/日期： 审核/日期： 批准/日期： 使生产制作人员和检验人员有统一的标准可依。 2. 范围： 本规范规定了冲制裸压端子压接作业方法、检验标准及判定标准。 3.规范性引用文件： IPC-A-620 线缆及线束组件的一般要求 UL486A 电线与端子压接拉力测试标准 4. 术语与定义： 端子拉脱力：端子和导体压接后，将导体从端子中拉脱时的所需最小分离力。 压接高度：端子和导体压接后，在导体压接区所形成的闭合压接截面的最大高度。 5. 制作与检验要求 端子各部分区域的示意图：
裁 线 检 验 标 准 导 体 损 伤 ： 状态图示描述 理想状态导体没有划伤，缺口，被切断或者其他损伤 匀收状态 导体划伤，缺口和被切断 的程度不能超出表1范围 2 喇叭口 3 刷尾检查窗 4 锁紧翼/锁紧舌/锁紧弹片 5 绝缘皮压接区 6 导体压接区 7 端子结合区/装配功能区 8 料带残耳/料带头 9 接线柱挡耳/止位挡片
拒收状态划伤，缺口或被切断的导体程度超出表1范围 导体数量（根）对于导线有划伤，缺 口和切断的最大范围 对于铆压端子可以接受 导线有划伤，缺口和切 断的最大范围 对于焊接端子可以 接受导线有刻痕、 切断的最大范围 小于7 0 0 0 7-15 1 0 1 16-25 3 0 2 26-40 4 3 3 41-60 5 4 4 61-120 6 5 5 大于121 6% 5% 5% 绝缘损伤： 状态图示描述 理想状态绝缘层被切的整齐且没有被收缩，变长，碎屑，变色，腐蚀或烧伤。
单支线检验作业指导书 单支线检验作业指导书
备注： 1产品型式试验基本上按上述顺序进行，如果某些试验项的结果与进行该项试验的先后顺序无关，试验顺序可以变动； 2试验应在无强制对流空气且环境温度为20℃±5℃的场所进行； 3首样检验、试制新产品、产品在设计、工艺、材料有重大改变时，上述每项都必须检验。 其余则可以根据客户或送检部门要求检验其中一项、几项或全部项目； 4型式试验时如有任一试验条款中任一试品不合格,则判该批为不合格，要求改进后重新送样,并对不合格项目进行复试； 5型式试验的样品长度不少于20m； 6本作业指导书引用标准有（标准如有修订或换版则以最新版为准）, 试验中不完善的项目可引用相应标准的对应章节作补充： IEC 227 额定电压450/750V及以下聚氯乙烯绝缘电缆 IEC 245 额定电压450/750V及以下橡皮绝缘电缆 GB5023 额定电压450/750V及以下聚氯乙烯绝缘电缆 GB5013 额定电压450/750V及以下橡皮绝缘电缆 GB1002 家用和类似用途单相插头插座型式、基本参数和尺寸 GB/T2951 电缆绝缘和护套材料通用试验方法 GB2099.1 家用和类似用途插头插座第一部分: 通用要求 JB8734 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线 JB8735 额定电压450/750V及以下橡皮绝缘软线和软电缆 GB 4706.1 家用和类似用途电器的安全第一部分：通用要求 UL817 软线组件和电源软线 UL498 插头插座标准 UL62 软电线和电缆的固定 UL1581 电气导线参考标准软电线和电缆 UL 758 Appliance Wire Material 型式试验中，“----”表示“不适用”，“/”表示“未检验”。
整车线束导通检验规范 编制： 审核： 批准：
1 定义 (3) 1.1 检验目的 (3) 1.2 检验范围 (3) 1.3 术语和定义 (3) 1.3.1 线号 (3) 1.3.2 导通 (3) 1.3.3 表笔 (3) 1.3.4 插接器 (3) 2 准备 (4) 2.1检测地点： (4) 2.1.1电器电子部试验室 (4) 2.2检测工具和设备 (4) 2.2.1线束导通检测台架 (4) 2.2.2万用表 (4) 3 工具及使用方法 (5) 3.1导通工具——万用表 (5) 4 检测 (5) 4.1单根电线束的导通检测 (5) 4.1.1不考虑打卡点或焊接点的导通检测 (5) 4.1.2 单根电线束有打卡点或焊接点的导通检测 (7) 4.2 整车电线束的导通检测 (7) 4.2.1 两根电线束的导通检测 (7) 4.2.2 整车电线束的导通检测 (9) 5 总结 (11)
1定义 1.1 检验目的 使整车电线束导通的检验规范化、程序化。 1.2 检验范围 适用于所有奇瑞汽车的电线束的导通检测；主要是对第一次手工样件的电线束、第一次装车的整车电线束、OTS认可样件的电线束、性能试验的电线束及PBD设计变更后的电线束进行一个较全面的导通检测。 1.3 术语和定义 本规范采用下列的定义。 1.3.1 线号 1.3.1.1线的物理、逻辑功能，避免混淆而对每根导线编号，仪表有数字和字母组合。 1.3.2 导通 1.3. 2..1通挡位，红色黑色表笔跨接在待测电线束的两端。 1.3.3 表笔 1.3.3.1黑色连接器，由导线和探针组成。 1.3.4 插接器 1.3.4.1插头和插座安装在护套内的组合件。 1.3.4.2护套housing 1.3.4.3接受端子形成电气连接的塑料件。
