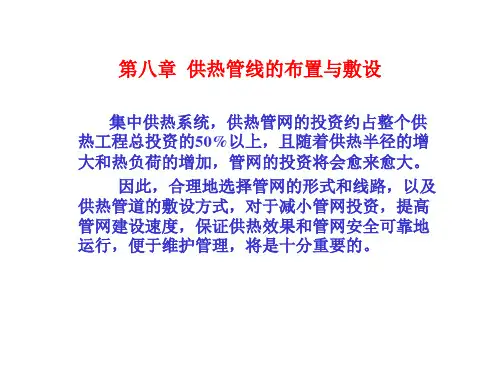

供热管道敷设方式
供热管道敷设是指将供热管道及其附件,按设计条件组成整体并使之固定就位的工作.
供热管道敷设方式可分为地上(架空)敷设和地下敷设。
敷设的方式的选择应考虑当地气象、水文地质、地形、交通、施工技术、维修方便、投资等方面的因素。
合理地选择供热管道的敷设方式，对节省投资、保证热网安全可靠地运行和施工维修方便等都有重要意义。
地上敷设又称架空敷设。是指管道敷设在地面上的独立支架或建筑物的附墙支架上的敷设方式。是一种较为经济的敷设方式。它不受地下水位、土质和其他地下管线的影响，构造简单，易于发现和消除故障，维修管理方便；但占地面积较多，管道的热损失较大，影响城市美观。
地下敷设是指管道敷设在地面以下的敷设方式，不影响市容和交通，因而是城镇集中供热管道广泛采用的敷设方式。可分为地沟敷设、直埋敷设、套管敷设和隧道敷设。
热水直埋供热管网的设计 天津市热电设计院 李春庆 1 概述： 国内外直埋技术的发展已有60余年的历史，由于直埋管道具有不影响环境美化、施工简便、工期短、维修工作量少的特点，因此特别是近三十年来热水供热管道直埋敷设发展迅速，相应形成了一整套直埋敷设的设计原理和计算方法。80年代初，我国首次在一些城市的热网工程中采用从北欧国家引进的直埋保温管进行直埋敷设，经历了二十年的发展，无论在预制保温管的生产和安装技术上，还是在直埋供热管网的设计理论和方法上，我国的供热管道直埋技术都得到了飞速发展，直埋敷设现已成为我国城市热网的主要敷设方式。 早在70年代，北京煤气热力设计研究院就将当时已应用于火力发电厂汽水管道上的应力分类法推广到直埋供热管网上，其最显著的特点是对温度应力采用安定性分析，这样，直管段通常可采用既不预热也不补偿的无补偿冷安装方式。然而，在80年代中，我国很多的直埋供热管网使用的都是从北欧引进的预制保温管，这样，很多设计单位也相应地采用了北欧的弹性分析法进行直埋管网设计。采用弹性分析时，为保证管道始终处于弹性状态，直管段通常要采用设置补偿装置、预热或设置一次性补偿器的安装方式。进入90年代，多年的直埋热网运行经验，让我国大多数设计人员认识到，在直管段对温度应力采用弹性分析的确过于保守，越来越多的设计人员开始应力分类法进行直埋管道的强度设计。此时，北欧也已意识到这一点，1993年版的《ABB供热手册》中介绍了一种管道应力已超过弹性范围的冷安装方式，接着在1996年版的欧洲标准《区域供热整体式预制保温管的设计、计算和安装》和1997年为解释该标准而出版的《集中供热手册》中则明确地提出应力分类法。 1999年，在唐山市热力公司、北京市煤气热力设计研究院、哈尔滨建筑大学和沈阳市热力设计研究院等单位的努力下，历经六年的国家行业标准《城镇直埋供热管道工程技术规程》（CJJ/T81-98）颁布实施，标准明确规定了采用应力分类法进行直埋热力管道的强度设计，标准的颁布也标志着我国直埋管道设计理论进入了国际先进水平。但目前国内《规程》中所给定的管道受力等计算图表中数据均限制管径在DN500以下。然而随着我国供热事业的飞速发展，规程适用范围已不能满足实际热网的需要，城市热网

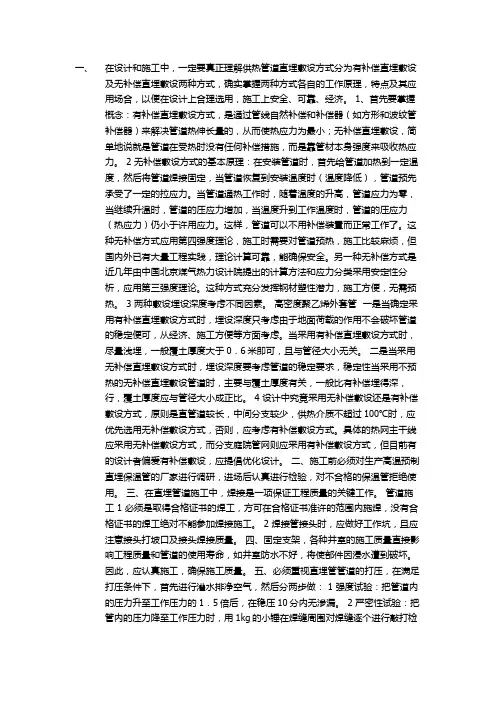

一、在设计和施工中，一定要真正理解供热管道直埋敷设方式分为有补偿直埋敷设 及无补偿直埋敷设两种方式，确实掌握两种方式各自的工作原理，特点及其应用场合，以便在设计上合理选用，施工上安全、可靠、经济。 1、首先要掌握概念：有补偿直埋敷设方式，是通过管线自然补偿和补偿器（如方形和波纹管补偿器）来解决管道热伸长量的，从而使热应力为最小；无补偿直埋敷设，简单地说就是管道在受热时没有任何补偿措施，而是靠管材本身强度来吸收热应力。 2 无补偿敷设方式的基本原理：在安装管道时，首先给管道加热到一定温度，然后将管道焊接固定，当管道恢复到安装温度时（温度降低），管道预先承受了一定的拉应力。当管道通热工作时，随着温度的升高，管道应力为零，当继续升温时，管道的压应力增加，当温度升到工作温度时，管道的压应力 （热应力）仍小于许用应力。这样，管道可以不用补偿装置而正常工作了。这种无补偿方式应用第四强度理论，施工时需要对管道预热，施工比较麻烦，但国内外已有大量工程实践，理论计算可靠，能确保安全。另一种无补偿方式是近几年由中国北京煤气热力设计院提出的计算方法和应力分类采用安定性分 析，应用第三强度理论。这种方式充分发挥钢材塑性潜力，施工方便，无需预热。 3 两种敷设埋设深度考虑不同因素。高密度聚乙烯外套管一是当确定采用有补偿直埋敷设方式时，埋设深度只考虑由于地面荷载的作用不会破坏管道的稳定便可，从经济、施工方便等方面考虑。当采用有补偿直埋敷设方式时，尽量浅埋，一般覆土厚度大于0．6米即可，且与管径大小无关。二是当采用无补偿直埋敷设方式时，埋设深度要考虑管道的稳定要求，稳定性当采用不预热的无补偿直埋敷设管道时，主要与覆土厚度有关，一般比有补偿埋得深， 行，覆土厚度应与管径大小成正比。 4 设计中究竟采用无补偿敷设还是有补偿敷设方式，原则是直管道较长，中间分支较少，供热介质不超过100℃时，应优先选用无补偿敷设方式，否则，应考虑有补偿敷设方式。具体的热网主干线应采用无补偿敷设方式，而分支庭院管网则应采用有补偿敷设方式，但目前有的设计者偏爱有补偿敷设，应提倡优化设计。二、施工前必须对生产高温预制直埋保温管的厂家进行调研，进场后认真进行检验，对不合格的保温管拒绝使用。三、在直埋管道施工中，焊接是一项保证工程质量的关键工作。管道施 工 1 必须是取得合格证书的焊工，方可在合格证书准许的范围内施焊，没有合格证书的焊工绝对不能参加焊接施工。 2 焊接管接头时，应做好工作坑，且应注意接头打坡口及接头焊接质量。四、固定支架，各种井室的施工质量直接影响工程质量和管道的使用寿命，如井室防水不好，将使部件因浸水遭到破坏。 因此，应认真施工，确保施工质量。五、必须重视直埋管管道的打压，在满足打压条件下，首先进行灌水排净空气，然后分两步做： 1 强度试验：把管道内的压力升至工作压力的1．5倍后，在稳压10分内无渗漏。 2 严密性试验：把管内的压力降至工作压力时，用1kg的小锤在焊缝周围对焊缝逐个进行敲打检
XX供热管网工程项目设计招标 投标文件 投标编号：XX 投标文件内容：技术标 投标人：XX 公司（盖章） 法定代表人或其委托代理人：（签字或盖章）日期：年月日
技术部分： 一、规划设计方案 二、经济技术指标及控制造价措施 三、单位业绩 四、项目总设计师及业绩（若项目总设计师业绩同单位业绩相同 时，需在两项中分别附上中标通知书原件或合同原件） 五、项目组人员配备 六、服务承诺
一、设计技术方案 1.1工程概况 1.1.1. 项目概况 XX供热站规划位置位于XX，该项目目前已经立项，目的是解决XX用热需求。“十三五”期间热源厂建设规模为XX锅炉，规划将其作为调峰锅炉房与XX联网供热。 本次投标项目为XX锅炉配套供热管网工程设计，管网全长XX米，管径为 XX。 1.1.2投标依据 1、项目设计招标文件； 2、规划 1.1.3执行的规程规范 本投标设计文件严格执行国家及行业现行的标准、规范，技术条例严格掌握设计标准，控制工程质量和工程造价。设计中使用的国家标准、规程、规范及行业和工程所在地省级地方的标准、规范为(不限于此)： 1、《市政公用工程设计文件编制深度规定》（2013年版）DBJ 10567-2013 2、《城镇供热管网设计规范》 CJJ34－2010 3、《城镇供热直埋热水管道技术规程》 CJJ/T81-2013 4、《严寒和寒冷地区居住建筑节能设计标准》 JGJ26-2010
5、《公共建筑节能设计标准》 GB50189-2005 6、《工业金属管道设计规范》（2008版） GB50316-2000 7、《民用建筑供暖通风与空气调节设计规范》 GB50736-2012 8、《城镇供热管网工程施工及验收规范》 CJJ28-2014 9、《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管及管件》 GB/T29047-2012 10、中华人民共和国环境保护法 11、《城镇供热管网结构设计规范》 CJJ105-2005 12、《工业锅炉水质》 GB/T1576-2008 13、《锅炉大气污染物排放标准》 GB13271-2014 14、《工业企业噪音控制设计规范》 GB/T 50087-2013 15、《建筑结构可靠度设计统一标准》 GB50068-2001 16、《建筑结构荷载规范》 GB50009-2012 17、混凝土结构设计规范》 GB50010-2011 18、《建筑抗震设计规范》 GB50011-2010 19、《建筑工程抗震设防分类标准》 GB50223-2008 20、《建筑地基基础设计规范》 GB50007-2011 21、《建筑地基处理技术规范》 JGJ79-2012 22、《砌体结构设计规范》 GB50003-2011 23、《工业建筑防腐设计规范》 GB50046-2008 24、《建筑物防雷设计规范》 GB50057-2010 25、《分散控制系统工程设计规定》 HG/T20573-2012
1 总则 1．O．1为统一我国城镇直埋供热管道工程的设计、施工及验收标准，促进直埋管道技术的发展和推广，制定本规程。1．O．2本规程适用于供热介质温度小于或等于150℃、公称直径小于或等于DN500mm的钢制内管、保温层、保护外壳结合为一体的预制保温直埋热水管道。 1．O．3在地震、湿陷性黄土、膨胀土等地区应遵守《室外给水排水和煤气热力工程抗震设计规范》(GB50032)、《湿陷性黄土地区建筑规范》(GBJ25)、《膨胀土地区建筑地基技术规范》(GBJ112)的规定。 1．O．4直埋供热管道工程设计、施工和验收除应符合本规程外，尚应符合《城市热力网设计规范》(CJJ34)、《城市供热管网工程施工及验收规范》(C J J28)等国家现行有关标准的规定。
2术语和符号 2．1术语 2．1．1 屈服温差temperature difference of yielding 管道在伸缩完全受阻的工作状态下，钢管管壁开始屈服时的工作温度与安装温度之差。 2．1．2固定点fixpoint 管道上采用强制固定措施不能发生位移的点。2．1．3活动端free end 管道上安装套筒、波纹管、弯管等能补偿热位移的部位。2．1．4锚固点natural fixpoint 管道温度变化时，直埋直线管道产生热位移管段和不产生热位移管段的自然分界点。 2．1．5 驻点 stagnation point 两侧为活动端的直埋直线管段，当管道温度变化且全线管道产生朝向两端或背向两端的热位移，管段中位移为零的点。2．1．6锚固段fully restrained section 在管道温度发生变化时，不产生热位移的直埋管段。2．1．7过渡段partly restrained section 一端固定(指固定点或驻点或锚固点)，另一端为活动端，当管道温度变化时，能产生热位移的直埋管段。2．1．8单长摩擦力friction of unit lengthwise pipeline 沿管道轴线方向单位长度保温外壳与土壤的摩擦力。2．1．9过渡段最小长度m i n i m u m f r i c t i o n l e n g t h 直埋管道第一次升温到工作循环最高温度时受最大单长摩擦力作用形成的由锚固点至活动端的管段长度。2．1．10过渡段最大长度maxi mum fr icti on lengt h
【tips】本文由李雪梅老师精心收编，值得借鉴。此处文字可以修改。 热力采暖管道工程中的直埋敷设施工方法 [摘要]热力采暖管道工程是市政工程中的重要组成部分，不但能够为市民的日常生活提供相应的暖气资源，同时在一定程度上也促进了城市现代化的不断深入，其中，热力采暖管道工程的具体施工方法直接决定了工程的整体质量，本文结合具体的热力采暖管道工程实例，来对直埋敷设施工方法的优势进行阐述，并且对其具体的施工流程进行分析。 [关键词]热力采暖管道工程直埋敷设施工方法 前言：直埋敷设施工方法目前广泛的应用在管道工程当中，并且在一定程度上取得了良好较好的应用效果，针对目前我国传统的地沟敷设方法，具有较大的优势，在实际的施工过程中，需要按照其具体的施工方法来进行，以此来保证施工环节的连贯性和整体质量。 一、直埋敷设法的优势和分类 本次的热力采暖管道工程位于高新技术产业基地，目前这样的基地正在建设当中，其中的各个地方都处于正在开挖的状况，对于热力管道的敷设来说，只需要穿越较少的道路就能够完成，根据本次工程的实际情况和主要特点，本次工程所采用的施工方法为直埋敷设法。传统的地沟敷设法在实际的应用过程中出现了较多的问题，比如在施工当中所使用的岩棉和矿棉等保温材料不具备较好的防水功能，在这样的情况下，其主要的保温性能就会下降，同时也需要花费大量的人力物力来对其进行和维修和保养；另外从施工的工序上来看，采用地沟敷设法需要进行挖沟、砌沟和回填土等，沟的具体尺寸需要视管道的实际情况来进行确定，这样就会在一定程度上增加了施工的难度，从现在的角度来看，这样的施工方法并不适合目前工程的施工模式，所以说，为了降低施工成本，减少施工难度，需要在热力采暖管道工程中采用直埋敷设方法来进行施工。一般情况下，在对直埋供
高温蒸汽直埋敷设管道 摘要:文章分析了高温蒸汽直埋敷设管道应采用有补偿安装方式的原因，重点介绍了保温材料的选择及保温层结构设计的相关内容，供工程设计参考。 关键词：高温；直埋；保温 随着国民经济的发展和环保要求的不断提高，热电联产集中供热因其效率高、环境污染小而得到广泛应用。供热管道的直埋敷设又由于其占地面积小、不影响市容景观和城市规划、建材用量和土建费用少、热损耗低等优点，在集中供热领域引起各规划、建设部门和工程界的广泛重视和应用。热水管道的直埋敷设技术在我国已得到广泛应用；但是高温（>150℃）蒸汽管道的直埋敷设技术在国内还处于起步探索阶段。 1管道安装方式的选用 直埋敷设的供热管道根据管系是否安装补偿器，可分为有补偿安装和无补偿安装，选择时主要根据管道中热媒温度的高低。由于蒸汽管道温度大多超过150℃，热伸长量、热胀应力、盲板力较大，采用无补偿安装方式，已不能满足管系的热膨胀性能及管材应力的安全性要求。按照《城镇直埋供热管道工程技术规程》（CJJ/T81-98）的要求，直埋热力管道的直管段的当量应力变化范围应满足式(1)： δj=(1-ν)δt-αE(t2-t1)≤3［δ］(1) 式中δj——当量应力变化范围，MPa ν——钢材的泊松系数 α——钢材的线性膨胀系数，m/m·℃ E——钢材的弹性模量 t1——管道工作循环最高温度，℃ t2——管道工作循环最低温度，℃
δt——管道内压引起的环向应力，MPa ［δ］——钢材的基本许用应力，MPa 按照式(1)，若循环最低温度按停运时的10℃计算，则管道工作循环最高温度t 1允许达到150℃,而大多直埋蒸汽管道的温度大于150℃,如河北省电力勘测设计研究院设计的正定热网工程的设计参数为：设计压力 1.27MPa，设计温度350℃，其直埋不能像直埋热水管道一样允许有锚固段的存在，其设计中必须考虑整个管系热应力释放措施，即采用分离式的保温结构和在管系上安装补偿器，允许管道产生热位移。 国内多例工程蒸汽直埋敷设都采用了有补偿的安装方式，投产后运行状况良好，如：河南开封经济开发区供热工程(设计压力0.6MPa，设计温度265℃）;石家庄经济技术开发区蒸汽管道直埋集中供热工程(设计压力0.98MPa，设计温度280℃）;武汉东湖开发区热电公司集中供热工程(设计压力1.6MPa，设计温度320℃），临沂市集中供热工程（部分区段）(设计压力1.0 MPa，设计温度300℃），滦南热网工程(设计压力1.27MPa，设计温度300℃）。因此，在实际高温蒸汽直埋工程中应采用有补偿的安装方式，以确保管系的安全和稳定运行。 2保温层结构的设计 2．1保温材料的选用 高温蒸汽管道的直埋敷设对保温材料及结构都。提出了较高要求。在实际工程设计中，应根据不同条件（如介质温度、运行工况、地下水位、土壤特性等）进行认真比较。据了解，高温直埋敷设蒸汽管道事故起因多是保温问题。如果保温材料不耐水煮沸，进入保温层的水在被蒸汽加热到沸腾状态后，将沿管道迅速蔓延，造成无机保温层材料热软化和有机保温层材料聚氨酯破孔软化，从而引起大范围保温材料破坏，导热系数急剧增大，严重时地面会出现冒汽现象。由此可见，保温材料的耐煮沸及防水性能对高温蒸汽管道直埋敷设的安全性和可靠性有很大影响，是保证蒸汽管道安全工作的关键问题之一。直埋敷设的热水管道常用的保温材料聚氨酯（使用温度t≤120℃）和脲酸脂（使用温度t≤150℃）及沥青珍珠岩等材料都不能直接使用在直埋蒸汽管道上。实践证明，普通的直埋保温材料（如硅酸铝纤维毡、岩棉、膨胀珍珠岩、普通的微孔硅酸钙制品等）是不耐热水及沸水的，有的遇水板结，有的浸水松散。另外，聚氨酯泡沫塑料在55℃左右的热水中即破孔软化，减少或失去保温能力。所以，在蒸汽管道直埋工程的保温材料选择时应注意选择耐煮沸及防水性能好的材料。关于此类材料目前国内有多种产品，如采用新工艺生产的防水型硅酸钙瓦和高密度无碱玻璃棉，再如河南某公司的耐煮沸不吸水硅酸镁机制品，而耐煮沸不吸水改性的聚氨酯泡沫塑料在多个工程的应用效果也都比较理想。其每km温降在10%左右，管沟地表温度接近环境温度，地面作物、植物生长正常。 2．2保温层结构 由于高温直埋敷设的蒸汽管道所产生的热伸长量大，保温材料（如耐高温的聚氨酯）无法承受，所以管道热胀冷缩保温结构在土壤压力下固定不动时，管道应能在保温层内自由移动，以释放热应力，保证管系的安全性，即工作钢管与保温材料外壳不像热水直埋管道一
济南市武家庄旧村改造工程（一期室外综合管线） 热力工程施工方案 编制单位：中国新兴建设开发总公司 济南武家庄旧村改工程项目部 编制日期：二0一二年九月二十二日
热力工程施工方案 一、工程概况 1、工程简介 武家庄旧村安置小区工程位于济南市高新技术开发区孙村片区西北部。规划面积43.2公顷，为新建小区。 本工程为武家庄旧村安置一期室外综合管线工程，包括给水系统、排水系统、热力系统及毛石挡土墙工程。 2、主要工程量 热力系统供回水温度80/60℃，采暖系统分为高、低两个区。热力管道采用直埋敷设，直埋管道为高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管，弯头、三通管件使用加强型。管径有DN70、DN80、DN100、DN125、DN150、DN200、DN250、DN300。总长约5389m，放气井4座，排气井8座，检查井8座。 二、施工部署 1、施工阶段划分 施工阶段原则上划分施工准备阶段、施工阶段、竣工验收阶段。 ⑴、施工准备阶段 从接到中标通知书后至开工前进行，编制施工准备计划，按计划进行各种施工前准备。 ⑵、施工阶段
在这期间需合理组织、精心施工，完成工程各项指标。 ⑶、竣工验收阶段 在工程完工后进行，期间需进行大量资料准备工作，整理各项原始数据，按业主要求提供项目竣工验收各项资料，配合业主进行项目各种检测和评定。 2、施工区域划分 根据现场情况，施工区域分为5个区，一区为西南部，主要有3-3#、3-4#、3-5#、3-6#、3-11#；二区为东南部，主要有3-14#、3-15#、3-16#、3-17#、3-18#；三区为东北部，主要有3-19#、3-20#、3-21#、3-22#、3-23#、3-24#；四区为西北部，主要有2-14#、2-16#高层；五区为主路部分。 三、施工准备 1、现场调查： ⑴、开工前根据设计图纸和招标文件资料进行沿线踏勘和调查，将现场情况和问题逐一列出，集中研究处理方案。 ⑵、确定水准点标高、位置，以便施工放样时设置临时标志。对于施工范围内的测量标志，必须采取措施妥善保护，以免施工时由于不慎而受损。 ⑶、提前做好石灰、砂、石、水泥等材料供货单位的落实和砼配合比的试验及确定，确保工程的顺利实施。 ⑷、做好进场设备的维护保养，力争做到相应配套、性能完好，应用方便、器具齐全。 2、交底： 计划在开工前组织任务交底和技术交代，由工地技术负责人根据施工组织设计的要求，将工期安排、质量标准、安全要求、节约指标、文明施工、技术措
直埋热力管道的强度设计计算 【摘要】本论文以管道直埋技能的概述为分析对象，并对直埋供热管道的效果及应力特色进行了阐述，结合该实际情况，对直埋热力管道的强度设计计算进行了探讨。 【关键词】直埋，热力管道，强度设计 一、前言 随着当今施工水平的不断提高，生产和生活中对施工过程以及施工质量的要求也日益渐高。因此，积极采用科学的方法，不断完善直埋热力管道的强度设计计算就成为管道施工中十分紧迫的问题。 二、管道直埋技能的概述 管道直埋技能通常优于有沟埋敷，当前已运用于供热、输油等工程范畴。关于这类疑问，经过数值办法处置，过于杂乱。实践运用中假定保温层外表面温度均匀散布，这样就简化为单层域复连通疑问，该疑问已有解析解。事实上，保温层外表面温度是不均匀散布的。这些年在研讨保温层准静态热力损害以及管道强度和安稳性，剖析埋设区土壤的冻融状况和土壤的热物性改变等许多技能疑问都需求对直埋管道保温层及其土壤邻域的温度场和热流密度进行较精确的剖析，前述简化办法必定致使温度场核算欠精确，以致不能满意后继演算的需求。 三、直埋供热管道的效果及应力特色 所有使管道发生内力及应力的要素都称为效果(又称荷载)。不一样类型的效果，使管道发生不一样性质的应力，进一步能够致使不一样办法的损坏。温度和压力是热力管道上最主要的两种效果。关于直埋管道，还有轴向位移发生的土壤轴向摩擦力和侧向位移发生的土壤侧向紧缩反力。别的，在管道有些布局不连续处会发生应力会集，对应的应力称为峰值应力。峰值应力不会致使明显的变形．但循环改变的峰值应力，也会构成钢管内部布局的损害，致使管道疲惫损坏。因为土壤的均匀支撑，管道的自重没有发生自重弯曲应力，故通常忽略不计。可是关于热网中常用的管道，其公称壁厚要远远大于该压力所需的规划壁厚，内压发生的实践应力也就远远小于管材的屈服应力。相反，因为管道中热胀变形不能彻底开释，使管道发生了较大的轴向压力和压应力，其间轴向压应力能够与屈服应力处于同一数量级上。因而，在直埋敷设热力管道中，内压的影响较小，管道发生爆裂的能够性很小，而温度的影响则较大，管道强度规划中应主要思考温度改变发生的循环塑性变形和疲惫损坏。 四、直埋热力管道的强度设计计算 1、直埋供热管道热力核算
管道敷设的方式及要求 1、室外管道的敷设 室外管道一般的敷设方式有两种即架空敷设和埋地敷设，埋地敷设又分为直埋敷设和管沟敷设。 a）管道架空敷设 将管道敷设于地面上的独立支架、桁架以及建筑物的墙壁上的方式就是架空敷设。架空敷设适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地方。架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或现场浇注、钢结构、木结构等类型。按支架的高低可分为低支架、中支架和高支架三种敷设类型。 管道架空敷设的施工工序：按设计图纸放线定位-管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温。 b）管道直埋敷设 直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。 管道直埋施工程序是：测量-打桩-放线-挖管沟-垫层处理-下管前管道装配-防腐-下管-连接-管道压力实验-气密性实验-实验合格后对接口进行防腐处理-管沟回填。 c）管道管沟敷设 管沟敷设是将管道敷设于地面下的混凝土或砖（石）砌筑而成的地沟内。按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。
管道管沟埋设施工程序是：除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。 2、室内管道的敷设 根据建筑物的用途和对美观的要求不同，室内管道敷设可分为明装和暗装两种形式。 管道沿墙、梁、柱及楼板暴露敷设称为明装。明装具有施工、维修方便、造价低、但室内不美观等特点，适用于要求不高的民用及公共建筑、工业建筑等。 管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。暗装具有室内美观、但造价高、维修不便等特点，适用于美观性要求高的星级宾馆、酒店等建筑。 无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。 3、常用管道图例 国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。熟悉管道工程各个部件的图纸表示方式，对于安装工程预算的工程量计算和准确计价十分有帮助。给水排水制图标准 GB/T 50106-2001中规定管道类别应以汉语拼音字母表示，并符合表2-1-1的要求： 表1-2-1 管道图例： （二）给排水、采暖、消防、燃气管道的敷设 建筑给水系统的主要任务是将市政管网的给水引入建筑物内部，供人们生活、生产使用。建筑给水系统根据用途的不同可以分为：生活给水、生产给水消防给水等。
浅谈集中供热管网的设计 浅谈集中供热管网的设计 摘要：随着经济发展和居民生活质量的提高，城市集中供热得到迅速发展。对供热系统提出了更高的要求。本文主要介绍热负荷的分类、热指标的确定、供热参数的选择、水压图的绘制、供热管网的敷设方式等方面，阐述了直埋供热管线的设计要点及预制直埋保温管的主要质量要求，以保证供热质量。 关键词：热负荷，热指标，供热管网，敷设方式 1前言 改革开放20年来，我国的集中供热事业获得了长足的发展，目前我国 668 个城市中，268个城市建设有集中供热设施，全国集中供热面积已达86540万平方米。随着城市集中供热的迅速发展，热网越来越显示出其重要性。由于热网工程规模大、造价高，且影响面广，涉及城市规划建设和环境美化。保证供热质量能否把生产的热能根据热网用户需要进行合理分配，这就要求热网在设计过程中选择最优方案、进行最佳设计。 2集中供热管网的设计 2.1热负荷 2.1.1热负荷的分类 热负荷分为生产热负荷、采暖通风热负荷、生活热负荷和空调冷负荷。生产热负荷主要是指用于生产工艺过程所需要的热负荷；采暖通风热负荷是指当室外空气温度降低到供暖设计温度时，为保持室内空气温度符合设计要求，需由供热设备向房间输入的热量；生活热负荷是指民用建筑和工厂中生活用热。由于在山西地区集中供热管网主要为采暖热负荷，在省会城市太原部分管网考虑了一部分空调冷负荷。因此文中主要对采暖热负荷相关内容进行论述。 热负荷的确定是一项细致的工作，设计中需反复计算及核定。热负荷分为季节性热负荷和固定常年热负荷两种。山西省适用于季节性热负荷，其特点与室外气象条件有着密切关系，所以在调查时要考虑
供 热 管 网 施 工 方 案 编制： 审核： 审批;
某工程有限公司
第一章编制依据、原则 一、编制依据 1、实地勘探 2、相关规范、标准 3、《城镇直埋供热管道工程技术规范》（CJJ/T81-98） 5、《城镇供热管埋网工程施工及验收规范》（CJJ28－2004） 6、《现场设备及工业管道焊接工程施工验收规范》 7、《沥青路面施工及验收规范》（GB50092-96） 6、《工程测量规范》（GB50026-93） 7、与该工程有关的国家施工规范及施工验收标准： 二、编制原则 1. 满足业主针对本工程质量、进度、安全、文明施工等各方面提出的要求。 2、根据工程地质条件，结合穿越管沟、多条现况管线的状况，施工中通过对技术、经济的综合比较，选择合理施工方法、技术措施，确保在满足业主对质量和安全要求的基础上按期完成工程。 第二章工程概况及特点 1、工程范围及内容 集中供热体系（供热管网）工程。 2、供热管网敷设方式：全部采用直埋方式敷设。高温水管道采用有补偿方式， 低温水管道采用无补偿全埋技术。
3、补偿方式：高温供水管道采用轴向波纹补偿器。 4、供热参数：供水温度130℃，回水温度70℃；压力：1.6Mpa。 5、管材：供热管道采用预制直埋保温管。 6、螺旋钢管技术规范 （1）质量标准:按GB/T9711.1-1997标准生产，材质Q235B。 （2）管道工作参数:一次高温水的出、回水温度为130/70℃，工作压力为1.6MPa。9、补偿器技术规范 直埋轴向波纹补偿器安装应注意流体流向（详见使用说明）。安装完毕应拆除运输及预拉伸部件。 第三章施工总体部署及准备 1、总体施工指导思想 本工程以“精心组织，细致管理，科学部署，质量第一，文明安全施工并举，确保工期”为施工指导思想，采用“以严求细，以细求优，以优求誉，以誉求存”的战略目标思想组织施工。 2、项目部组织管理机构 针对本工程施工条件复杂等特点，以及业主对本工程在质量、进度、安全、文明施工等方面的要求，我们成立了强有力的项目部，组织有经验的施工技术人员，集中操作熟练的施工队伍，集中指挥，分段突击，确保工程按期保质完成。 3、项目经理部人员部署 项目经理部主要管理人员 项目经理部设项目经理、副经理、施工员、技术员、测量员、质控员、材料员、机械员、合同管理员。项目部组织机构职能分工按照ISO9001 质量体系分工，
供热直埋敷设管道预制保温管技术要求 1、概述 本文所指的管道用于供热工程热力网部分一次网。输送热媒为热水，供回水设计温度为130/70℃，设计公称压力为1.6MPa。设计为无补偿冷安装直埋敷设。 2、供货范围 本次采购预制保温管为￠1220×14（回水管道）；￠1220×16（供水管道）；预制保温管道的保温层采用聚氨酯，保温厚度不小于59mm；保护层厚度不小于14mm；预制保温管定尺长度12m；供、回水管道外护壳分别印有明显字体标示管道属性。 3、技术要求 3.1规范及标准 3.1.1高密度聚乙烯外套管、聚氨酯泡沫保温层及组合成品管
螺旋缝埋弧焊钢管产品应符合《石油天然气工业管线输送系统用钢管》标准GB/T9711-2011。焊缝要求100﹪射线探伤，焊缝探伤标准≥Ⅱ级。 性能满足3.3.1.1要求，使用寿命在140度的长期运行温度下不能低于30年,并提供针对保温管供应商产品的检测报告。 保温管道应具有抗蠕变性能，在30年的使用寿命内，任一点的蠕变变形量不能超过20 mm，并提供针对保温管供应商产品的检测报告。 3.3制造要求 为确保预制聚氨酯保温管钢管、保温层、外护管三位一体的工艺整体结构，要求严格执行钢管外表面抛丸处理，外壳管内表面电晕处理。 3.4测试检验 供货商应按制造标准要求进行有关检验，并提供所有具有法律效力的检验报告。
3.5制造厂家及资质 （1）、制造商应具备ISO9000质量保证体系认证书及预制保温管生产许可证。 （2）、制造商注册资金3500万元人民币或450万美元以上，具有5年以上制造经验，上年度销售额1.5亿元人民币以上。履行过单个合同额2000万元人民币以上工程。 （3）、制造商有过类似项目经历。 3.6预制聚氨酯保温管要厂商提供的资料： 生产厂家应提供完整的产品样本（包括钢管、聚乙烯管的规格、聚氨酯的厚度等）以及各类相关有效的实验报告。提交资料如下: (1)材质合格证。 (2)钢管机械性能实验报告。 (3)钢管焊缝外观质量检验报告。 (4)焊缝射线探伤检验报告。 (5)出厂水压试验合格证。 (6)安装及使用说明书。 (7)直埋保温管的技术参数和性能测试报告书。 (8)生产厂家介绍，要求具有多年的工程运行实例。 (9)当地生产厂家出具的质量合格证。 (10) 预制聚氨酯保温管、管件所执行的标准。 4、管材 4.1标准 中国国家行业标准 CJ/T114-2000 《高密度聚乙烯外护管聚氨酯泡沫塑料预制保温管》 4.2检验 符合中国国家行业标准CJ/T114-2000。
供热管道敷设方式： 供热管道敷设是指将供热管道及其附件,按设计条件组成整体并使之固定就位的工作. 供热管道敷设方式可分为地上(架空)敷设和地下敷设。 敷设的方式的选择应考虑当地气象、水文地质、地形、交通、施工技术、维修方便、投资等方面的因素。 合理地选择供热管道的敷设方式，对节省投资、保证热网安全可靠地运行和施工维修方便等都有重要意义。 地上敷设又称架空敷设。是指管道敷设在地面上的独立支架或建筑物的附墙支架上的敷设方式。是一种较为经济的敷设方式。它不受地下水位、土质和其他地下管线的影响，构造简单，易于发现和消除故障，维修管理方便；但占地面积较多，管道的热损失较大，影响城市美观。 地下敷设是指管道敷设在地面以下的敷设方式，不影响市容和交通，因而是城镇集中供热管道广泛采用的敷设方式。可分为地沟敷设、直埋敷设、套管敷设和隧道敷设。
