铸件硬度灰铸铁硬度简介
灰铸铁基本上是由铁、碳和硅组成的共晶型合金,其中,碳主要以石墨的形态存在。生产优质铸件,控制铸铁凝固时形成的石墨的形态和基体金属组织是至关重要的。孕育处理是生产工艺中最重要的环节之一。良好的孕育处理可使灰铸铁具有符合要求的显微组织,从而保证铸件的力学性能和加工性能。
在液态铸铁中加入孕育剂,可以形成大量亚显微核心,促使共晶团在液相中生成。接近共晶凝固温度时,生核处首先形成细小的石墨片,并由此成长为共晶团。每一个共晶团的形成,都会向周围的液相释放少量的热,形成的共晶团越多,铸铁的凝固速率就越低。凝固速率的降低,就有助于按铁-石墨稳定系统凝固,而且能得到A型石墨组织。
一孕育处理的作用
灰铸铁的力学性能在很大程度上取决于其显微组织。未经孕育处理的灰铸铁,显微组织不稳定、力学性能低下、铸件的薄壁处易出现白口。为保证铸件品质的一致性,孕育处理是必不可少的。
铸铁孕育处理所用的孕育剂,加入量很少,对铸铁的化学成分影响甚小,对其显微组织的影响却很大,因而能改善灰铸铁的力学性能,对其物理性能也有明显的影响。良好的孕育处理有以下作用:
◆消除或减轻白口倾向;
◆避免出现过冷组织;
◆减轻铸铁件的壁厚敏感性,使铸件薄、厚截面处显微组织的差别小,硬度差别也小;
◆有利于共晶团生核,使共晶团数增多;
◆使铸铁中石墨的形态主要是细小而且均匀分布的A型石墨,从而改善铸铁的力学性能。孕育良好的铸铁流动性较好,铸件的收缩减少、加工性能改善、残留应力减少。
二.灰铸铁的显微组织
灰铸铁的力学性能决定于其基体组织和片状石墨的分布状况。灰铸铁的力学性能主要取决于其基体组织,为了得到高强度,希望基体组织以珠光体为主、尽量减少铁素体含量。如果铁素体量过多,不仅导致铸铁的强度低,而且加工时会使刀具过热,显著降低刀具的寿命。与球墨铸铁不同,对灰铸铁不可能有延性和韧性的要求,只要求其强度,所以一般都以珠光体含量高为好。
灰铸铁中的石墨片,有切割金属基体、破坏其连续性、使其强度降低的作用。从强度考虑,应避免产生长而薄的石墨片和粗大的石墨片,具明显方向性的石墨片影响尤大。控制石墨片的分布状况,是保证灰铸铁性能的关键。
A型石墨是在铸铁的石墨生核能力较强、冷却速率较低、在过冷度很小的条件下发生共晶转
变时形成的。在光学显微镜下观察时,石墨呈均匀分布的弯曲片状,无方向性,其长度则因铸铁的生核条件和冷却速率而不同。高品质的结构铸件,都希望其具有中等长度的A型石墨。B型石墨在光学显微镜下呈菊花状,共晶团中心部位石墨片比较细小,外围的石墨片较粗大。实际上,中心部位是D型石墨,外围是A型石墨。B型石墨的生核条件比A型石墨差,共晶转变时的过冷度也比形成A型石墨时大,结晶时先在共晶团中心部位产生过冷石墨(D型),释放的结晶潜热使周边的过冷度降低、形成A型石墨。如B型石墨为量不多,对铸铁的性能影响不大,一般情况下可允许其存在。
C型石墨主要出现于碳当量很高(过共晶)、冷却缓慢的铸铁中,有粗大片状初生石墨,也有小片状石墨,有时部分石墨片上有带尖角的块状。过共晶铁液冷却时,通过液相线后,在一定的过冷度下析出初生石墨,并在液相中逐渐长大。由于结晶温度较高,成长时间较长,形成分枝较少的粗大片状。温度降低到共晶温度时,发生正常的共晶转变,这时产生的石墨是正常的共晶石墨(A型石墨),最终的结果是在粗大的石墨片之间分布有正常的共晶石墨。因此,C型石墨是由粗大、块状石墨和A型石墨构成的。C型石墨可使铸铁的热导率提高,改善其抗热冲击的能力,但对铸铁的力学性能影响较大,一般的结构铸件不应有这种石墨。亚共晶铸铁中,偶尔也能见到这种石墨。如:用感应电炉熔炼而炉料中生铁块用量过多时,由于原生铁遗传的影响,就可能出现带尖角的块状石墨;孕育剂加入量过大,造成局部硅元素富集,也会产生这种石墨。
D型石墨是铸铁的碳当量较低、冷却速率较高,在过冷度较大、初生奥氏体枝状晶发达的条件下在奥氏体枝晶间形成的,石墨片细小而无方向性。D型石墨常见于碳当量较低的薄壁灰铸铁件中,也称为‘过冷石墨’或‘枝晶间石墨’。在不加合金元素时,D型石墨往往伴随有铁索体。如基体组织为珠光体,则铸铁的耐磨性较好,且机械加工后能得到较细的表面粗糙度。
E型石墨是在碳当量较低、冷却速率也较低的条件下形成的。由于初生奥氏体枝状晶较多、发生共晶转变时过冷度不大、石墨核心不太多、共晶团较大,形成的石墨片大于D型石墨。由于冷却比较缓慢,奥氏体枝状晶发达,发生共晶转变时液相主要在初生奥氏体枝状晶之间,形成的石墨片沿枝状晶方向生长,具有一定的方向性,对铸铁力学性能的影响较大,要力求避免其产生。
可能出现E型石墨的铸铁,如冷却速率较高,也会形成D型石墨。因此,在高强度薄壁铸铁件中往往会同时见到D型石墨和E型石墨。
生产优质灰铸铁件,应使其基体组织全部为珠光体,石墨为A型,而且石墨片要均匀分布于金属基体中,珠光体也应细小而均匀。要尽可能的地使组织中的B型石墨和D型石墨减至最少,不应该有C型石墨和E型石墨。为此,必须进行有效的孕育处理并控制铸件的冷却速率。
铸铁的分类及特性 从铁碳相图中知道,含碳量大于 2.06%的铁碳合金称为铸铁 尽管铸铁强度、塑性、韧性较差,不能进行锻造,但它具有优良的铸造性、减摩性、切削加工等一系列性能特点;另外其生产设备和工艺简单、价格低廉,因此得到了广泛的应用。 1.铸铁的分类 铸铁的常用分类方法有两种:一是按石墨化程度;二是按石墨结晶形态。 按石墨化程度可分为: ①灰口铸铁:即在第一和第二阶段石墨化过程中都得到了充分石墨化的铸铁,其断口呈暗灰色。 ②白口铸铁:即第一、二和三阶段的石墨化全部被抑制,完全按Fe—Fe s C相图进行结晶而得到的铸铁。 ③麻口铸铁:即在第一阶段的石墨化过程中便未得到充分石墨 化的铸 铁。 按石墨结晶形态分: ①灰口铸铁:铸铁组织中的石墨形态呈片状结晶。 ②可锻铸铁:铸铁组织中的石墨形态呈固絮状。 ③球墨铸铁:铸铁组织中的石墨形态呈球状。 2.铸铁的编号基本性能及用途
(1)灰口铸铁:根据GB976 —67所规定的编号、牌号用“HT 表示灰口铸铁,后面两项数字分别表示其抗拉和抗弯强度的最低值。女口HT20 —40表示抗拉强度和抗弯强度最低值为200MN/m2 和 400MN/m2。 灰口铸铁具有优良的铸造性、切削加工性,优良的减摩性。 良好的消震性和缺口敏感性,故而灰口铸铁主要用于制造各种承受压力和要求消震性的床身、机架、复杂的箱体、壳体和经受磨擦的导轨、罐体等。 (2)可锻铸铁:按GB978 —67规定牌号以“ KT”和 “ KTZ ” 表示可锻铸铁,其中“ KT”表示铁素体可铸铸铁, “ KTZ ”表示珠光体可锻铸铁,牌号中的两项数字表示其最低抗拉强度和延伸率。 可锻铸铁的机械性能,特别是冲击韧性普遍较灰口铸铁高,但由于其成本高,故而应用不是很广泛,主要用于制造一些小型铸铁。 (3)球墨铸铁:按GB1348—78规定,球墨铸铁以“ QT” 表示,后面数字同可锻铸铁一样。 球墨铸铁不仅具有远远超过灰铁的机械性能,而且同样也具有灰铁的优点,如良好的减摩性、切削加工性及低的缺口敏感性,甚至可与锻钢媲美,如疲劳强度大致与中碳钢相近,耐磨性优于表面淬火钢等。此外,球墨铸铁还可适应各种热处理,使其机械性能提高到更高的水平。 球铁主要用来代替钢,如铁素体球墨铁可代替35、40#钢,珠 35CrMo、40CrMnMo 及20CrMnTi。 光体铸铁可代替
灰铸铁的热处理 退火 1.去应力退火为了消除铸件的残余应力,稳定其几何尺寸,减少或消除切削加工后产生的畸变,需要对铸件进行去应力退火。 去应力退火温度的确定,必须考虑铸铁的化学成分。普通灰铸铁当温度起过550℃时,即可能发生部分渗碳体的石墨化和粒化,使强度和硬度降低。当含有合金元素时,渗碳体开始分解的温度可提高到650℃左右。 通常,普通灰铸铁去应力退火温度以550℃为宜,低合金灰铸铁为600℃,高合金灰铸铁是可提高到650℃,加热速度一般选用60~120℃/h.保温时间决定于加热温度、铸件的大小和结构复杂程度以及对消除应力程度的要求。铸件去应力退火的冷却速度必须缓慢,以免产生二次残余内应力,冷却速度一般控制在20~40℃/h,冷却到200~150℃以下,可出炉空冷。 一些灰铸铁件的去应力退火规范示于表1. 2.石墨化退火灰铸铁件进行石墨化退火是为了降低硬度,改善加工性能,提高铸铁的塑性和韧性。 若铸件中不存在共晶渗碳体或其数量不多时,可进行低温石墨化退火;当铸件中共晶渗碳体数量较多时,须进行高温石墨化退火。 (1)低温石墨化退火,铸铁低温退火时会出现共析渗碳体石墨化与粒化,从而使铸件硬度降低,塑性增加。 灰铸铁低温石墨化退火工艺是将铸件加热到稍低于Ac1下限温度,保温一段时间使共析渗碳体分解,然后随炉冷却。
(2)高温石墨化退火,高温石墨化退火工艺是将铸件加热至高于Ac1上限以上的温度,使铸铁中的自由渗碳体分解为奥氏体和石墨,保温一段时间后根据所要求的基体组织按不同的方式进行冷却。 正火 灰铸铁正火的目的是提高铸件的强度、硬度和耐磨性,或作为表面淬火的预备热处理,改善基体组织。一般的正火是将铸件加热到Ac上限+30~50℃,使原始组织转变为奥氏体,保温一段时间后出炉空冷。形状复杂的或较重要的铸件正火处理后需再进行消除内应力的退火。如铸铁原始组织中存在过量的自由渗碳体,则必须先加热到Ac1上限+50~100℃的温度,先进行高温石墨化以消除自由渗碳体在正火温度范围内,温度愈高,硬度也愈高。因此,要求正火后的铸铁具有较高硬度和耐磨性时,可选择加热温度的上限。 正火后冷却速度影响铁素体的析出量,从而对硬度产生影响。冷速愈大,析出的铁素体数量愈少,硬度愈高。因此可采用控制冷却速度的方法)(空冷、风冷、雾冷),达到调整铸铁硬度的目的。 淬火与回火 1.淬火铸铁淬火工艺是将铸件加热到Ac1上限+30~50℃的温度,一般取850~900℃,使组织转变成奥氏体,并在此温度下保温,以增加碳在奥氏体中的溶解度,然后进行淬火,通常采用油淬。 对于形状复杂或大型铸件应缓慢加热,必要时可在500~650℃预热,以避免不均匀加热而造成开裂。 随奥氏体化温度升高,淬火后的硬度越高,但过高的奥氏体化温度,不但增加铸铁变形和开裂的危险,并产生较多的残留奥氏体,使硬度下降。 灰铸铁的淬透性与石墨大小、形状、分布、化学成分以及奥氏体晶粒度有关。
铸铁的分类及其性能特点 一、铸铁的分类 铸铁是含碳量大于2.11%的铁碳合金。工业用铸铁是以铁、碳、硅为主要组成元素并含有锰、磷、硫等杂质的多元合金。普通铸铁的成分大致为2.0~4.0%C、0.6~3.0%Si、0.2~1.2%Mn\0.1~1.2%P、0.08~0.15%S。有时为了进一步提高铸铁的性能或得到某种特殊性能,还加入Cr、Mo、V、Al等合金元素或提高Si、Mn、P等元素含量,这种铸铁称作合金铸铁。 碳在铸铁中,除少量溶于基体外,绝大部分是以石墨或碳化物的形式存在于铸铁中。根据碳的存在形式不同,可将铸铁区分为白口铸铁和灰口铸铁两大类。 1.白口铸铁碳全部以渗碳体形式存在的铸铁称白口铸铁,断口呈银白色。这种铸铁组织中含有大量渗碳体和莱氏体共晶,因而其性能既硬又脆,所以不宜用作结构材料,一般都用作炼钢原料。 2.灰口铸铁碳全部或大部分以石墨形式存在的铸铁,称作灰口铸铁,其断口呈灰暗色。生产中多用来铸造各种机械零件。 按石墨的形态不同,灰口铸铁又可分为普通灰口铸铁,可锻铸铁及球墨铸铁。 (1)普通灰口铸铁其中碳大部分或全部以片状形式的石墨存在于铸铁中它也常简称为灰铸铁。一般情况下,其石墨片都比较粗大。但若在铁水浇注前,向铁水中加入一些能起形核作用的所谓孕育剂(通常是加入硅铁),将增加并加快石墨的形核,从而使石墨细化并且分布均匀。这种处理称作孕育处理,经过这种处理的灰口铸铁即称孕育铸铁。 (2)可锻铸铁它是由一定成分的白口铸铁经石墨化退火后形成。其中的碳全部或大部以团絮状石墨形式存在于铸铁中。它又称韧性铸铁或马铁。可锻铸铁实际上并不可锻,只不过具有一定塑而已。 (3)球墨铸铁简称球铁,其中的碳全部或大部分以球状石墨形式存在于铸铁中。它是灰口铸铁中机械性能最好的一种。 二、灰口铸铁的组织及性能特点 1.铸铁的石墨化过程在铸铁的冷凝过程中,原则上碳既可以渗碳体的形式析出,形成白口铸铁;也可以石墨的形式析出,形成灰口铸铁。析出石墨碳的过程,即称为石墨化。 至于碳究竟以哪种形式析出,主要取决于铸铁的化学成分及冷却速度。铝、碳及硅是最强烈促进石墨化的元素,而铬、硫及锰等是阻碍石墨化的元素。铸铁冷凝时,冷却速度愈慢,则愈易石墨化,反之愈易形成渗碳体。 一般的铁碳合金结晶时,照例是不易析出石墨的,但当含有足量的碳及硅时,在合金结晶时,就可能从液相中直接析出石墨碳(称为初生石墨)。合金在共晶线与共析线之间冷却时,既可以从奥氏体中直接析出石墨附着在初生石墨上,使之长大;也可能先析出渗碳体,而这渗碳体在缓慢的冷却过程中或恒温保温下,分解成铁素体和石墨。在这温度范围内的石墨化,常称作第一阶段石墨化。同理,在共析线以下冷却时,既可以由奥氏体直接共析分解为石墨和铁素体,也可以先形成珠光体,然后珠光体中的渗碳体再在保温过程中分解为石墨和铁素体,这称之为第二阶段石墨化。 石墨化过程有赖于碳原子的扩散,所以第一阶段石墨化由于温度较高,扩散条件较好,容易进行得比较完全。而第二阶段石墨化则由于温度角度,扩散条件较差,往往不能充分进行。在冷速较大时,只能部分石墨化或根本不能进行。
综合实验:灰铸铁力学性能测试 一、实验目的: 目的是培养学生,理论联系实际的学风,独立动脑分析问题,独立动手解决问题,独立设计实验方案,独立完成实验全过程,独立总结实验过程的实际工作能力和初步的创新能力。 二、实验内容 我们小组拿到的是灰铸铁试样,由小组8人进行不同的热处理工艺,如表所示:工艺编号 1 2 3 4 5 6 7 8 正火℃无860 无无无无无无 淬火℃无无860 (水) 860 (水) 860 (油) 860 (油) 860 (油) 860 (油) 回火℃无无无560 无560 460 260 我选择的工艺是第7组. 二、实验步骤: 2.对灰铸铁进行淬火,温度860℃,保温10分钟,淬火介质为油。 3.测试淬火后试样的硬度值(洛氏硬度试验机)。 4.对试样进行回火处理,温度460℃,保温60分钟,取出后空冷。 5.测试回火后的试样硬度值(洛氏硬度试验机)。 6.通过打磨、研磨、抛光、侵蚀,在金相显微镜下观察试样经过处理后的金相组织,观察后拍照。 三、实验结果: 1.试样硬度表(HRC) 试 样编号 次数 1 2 3 4 5 6 7 8 120.9 11.6 42.7 -10.0 —-5.5 8.9 28 221.0 13.3 41.9 0.0 —-6.3 4.7 31.2 319.6 11.1 40.6 -8.5 —-4.7 8.8 26.1 422.9 10.0 35 -20.0 —-3.7 7.0 30.9 521.7 10.3 54.6 -11.3 —-6.5 8.0 31.5
平均21.22 11.26 42.96 -9.96 23.01-5.34 7.48 29.54 45#2—15.0 60.0 21.0 26.0 16.0 —— 1、此数据为我的式样测得的平均值; 2、45钢的硬度数据综合了其他组同学的数据; 3、一般资料上面对于铸铁硬度的表示采用的是布氏硬度,但由于布氏硬度测量麻烦,故我们采用洛氏硬度表示,必要时可进行硬度换算。 四、实验分析: 灰口铸铁是指含有片状石墨组织的铸铁,这种铸铁因其断面呈灰黑色而得名,其基体组织则分为三种类型:铁素体、珠光体及铁素体+珠光体,从组织可以看出灰口铸铁中的碳大部或全部以片状石墨形式存在(如图8),片状石墨单晶体是由许多薄片晶层叠集而成,薄片晶之间存在着许多亚结构,普通铸铁的石墨晶体中,总是存在许多晶体缺陷。灰口铸铁中的石墨与钢的基体相比,可以把灰铸铁的组织看做是“钢的基体”加上片状石墨的夹杂,石墨的力学性能几乎可以看做为“0” ,而片状石墨的存在相当于基体中许多小的裂纹,破坏了材料的连续性和整体性,减少了基体受力的有效面积,而且很容易在石墨片的尖端形成应力集中,是材料形成脆性断裂,所以灰铸铁的抗拉强度、塑性和韧性比钢低得多,石墨片的量愈多,尺寸愈大,其其影响也愈大。石墨虽然降低了铸铁的力学性能,但使铸铁获得了许多钢没有的优良性能。 灰铸铁的金属基体与碳钢基本相似,但由于灰铸铁内的硅、锰含量与碳钢相比较高,它们能溶解于铁素体中使铁素体得到强化。因此,铸铁中就金属基体而言,其本身的强度比碳钢要高。例如,碳钢中铁素体的硬度约为80HBS,而灰铸铁中铁素体的硬度约为100HBS,一般情况下铁素体灰口铸铁的硬度在143~229HBS(<0.9~22.5HRC)[布氏硬度值数据来自参考资料6,175页表7-1]。灰铸铁通常测定布氏硬度,因为布氏硬度试验范围适合测定铸铁,而且压痕面积大,能够覆盖较多显微组织,反映多相组织硬度综合值。但是由于实验室设备有限,以及我们操作能力不足,故而测定的是灰铸铁的洛氏硬度HRC,在必要条件下可通过查表换算出其大概的布氏硬度。有教材上说[7] ,灰口铸铁的布氏硬度值与同样基体的正火钢相近,这在上面硬度表中似乎得到说明。 基于以上原因老师指导我们按照45钢的热处理工艺处理灰铸铁,我们首先对灰铸铁试样进行了分析,在做金相分析后确定我们拿到的试样是铁素体基灰铸铁,如图1。我的试样按照预先设定的实验步骤进行处理。最后打硬度平均值为7.48,相当与布氏硬度170左右,属于143~229HBS范围之内,拍金相照片得到图6。 以下是不同工艺后拍的金相图片:
灰铸铁五大元素的作用和对机械性能的影响 产品机械性能是各国检验产品质量的重要指标,同时也是产品使用性能直接相关,为提高灰铸铁的性能,常采用的措施:选择合理的化学成分,改变炉料组成,孕育处理,铁液合金化等措施或几种措施结合,但是化学成分一般作为生产行为,标准中一般不做强制要求,要想得到一定的性能有多种配料方法。 灰铸铁中主要有五大元素碳、硅、锰、硫、磷,化学成分合理的选配是上述措施最重要和最经济的方法。 碳、硅及碳当量:碳、硅是铸铁的主要组成元素,又都是强烈促进石墨化的元素,一般情况下碳和硅含量越高,越有利于石墨化。为了简化和避免使用多元合金相图,可以将碳、硅等元素,按照其对共晶点实际碳量的影响,将这些元素的量折算成对碳量的增减,谓之碳当量,以CE表示,为简化计算一般只考虑硅、磷的影响,因此简化公式:CE%=C%+1/3(Si+P)%。因此碳当量的变化对机械性能有最直接影响,碳当量提高,促使石墨片变粗,数量增多,强度和硬度下降,碳当量降低,石墨数量减少,石墨片细化,由于增加初析奥氏体枝晶量,从而是提高铸件力学性能的措施,但同时导致铸件铸造性能降低,铸件断面敏感性增大,铸件内应力增加,硬度上升增加加工困难。一般碳的质量分数大多2.6%-3.6%,硅的质量分数大多1.2%-3.0%。 锰、硫本身是稳定碳化物、阻碍石墨化的元素。但两者共同存在时,会结合成MnS 及S化合物,以颗粒状分布于基体中,这些化合物的熔点在1600°C以上,不仅无阻碍石墨化的元素,而且还可作为石墨化的非自
发性晶核。一般硫的质量分数大多0.06%-0.15%,锰的质量分数大多0.4%-1.2%。 磷使铸铁的共晶点左移,作用程度与硅相似,但磷在铸铁中形成低熔点二元、三元磷共晶,虽然提高耐磨性,但随磷量增加铸件脆性增加致密性降低,磷的质量分数大多小于0.2%。
灰铸铁中各元素作用 1、碳、硅 碳、硅都是强烈地促进石墨化的元素,可用碳当量来说明他们对灰铸铁金相组织和力学性能的影响。提高碳当量促使石墨片变粗、数量增加,强度硬度下降。相反降低碳当量可减少石墨数量、细化石墨、增加初析奥氏体枝晶数量,从而提高灰铸铁的力学性能。 但是降低碳当量会导致铸造性能下降。 2、锰:锰本身是稳定碳化物、阻碍石墨化的元素,在灰铸铁中具有 稳定和细化珠光体作用,在 Mn=0.5%~1%范围内,增加锰量,有利于强度、硬度的提高。 3、磷:铸铁中含磷量超过0.02%,就有可能出现晶间磷共晶。磷在奥 氏体中的溶解度很小,铸铁凝固时,磷基本上都留在液体中。共晶凝固接近完成时,共晶团之间剩余的液相成分接近三元共晶成(Fe-2%、C-7%、P)。此液相约在955℃凝固。 铸铁凝固时,钼、铬、钨和钒都偏析于富磷的液相中,使磷共晶的量增多。铸铁中含磷量高时,除磷共晶本身的有害作用外,还会使金属基体中所含的合金元素减少,从而减弱合金元素的作用。 磷共晶液体在凝固长大的共晶团周围呈糊状,凝固收缩很难得到补给,铸件出现缩松的倾向较大。 4、硫:降低铁液流动性,增加铸件热裂倾向,是铸件中的有害元素。 很多人认为硫含量越低越好,实则不然,当硫含量≤0.05%时,此种铸铁对我们使用的普通孕育剂来说不起作用,原因是孕育衰
退的很快,常常在铸件中产生白口。 5、铜:铜是生产灰铸铁最常加入的合金元素,主要原因是由于铜熔 点低(1083℃),易熔解,合金化效果好,铜的石墨化能力约为硅的1/5,因此能降低铸铁的白口倾向,同时铜也能降低奥氏体转变的临界温度,因此铜能促进珠光体的形成,增加珠光体的含量,同时能细化珠光体和强化珠光体及其中的铁素体,因而增加铸铁的硬度及强度。但是并非铜量越高越好,铜的适宜加入量为0.2%~0.4%当大量地加铜时,同时又加入锡和铬的做法对切削性能是有害的,它会促使基体组织中产生大量的索氏体组织。 6、铬:铬的合金化效果是非常强烈的,主要是因为加铬使铁水白口 倾向增大,铸件易收缩,产生废品。所以,应对铬量加以控制。 一方面希望铁水中含有一定量的铬,以提高铸件的强度和硬度; 另一方面又将铬严格控制在下限,以防止铸件收缩而造成废品率增加。传统的经验认为,原铁水铬量超过0.35%时,将对铸件产生致命的影响。 7、钼:钼是典型的化合物形成元素,是很强的珠光体稳定元素,它 能细化石墨,在ωMo<0.8%时,钼能细化珠光体,同时能强化珠光体中的铁素体,从而能有效地提高铸铁的强度和硬度。
铸件硬度灰铸铁硬度简介 灰铸铁基本上是由铁、碳和硅组成的共晶型合金,其中,碳主要以石墨的形态存在。生产优质铸件,控制铸铁凝固时形成的石墨的形态和基体金属组织是至关重要的。孕育处理是生产工艺中最重要的环节之一。良好的孕育处理可使灰铸铁具有符合要求的显微组织,从而保证铸件的力学性能和加工性能。 在液态铸铁中加入孕育剂,可以形成大量亚显微核心,促使共晶团在液相中生成。接近共晶凝固温度时,生核处首先形成细小的石墨片,并由此成长为共晶团。每一个共晶团的形成,都会向周围的液相释放少量的热,形成的共晶团越多,铸铁的凝固速率就越低。凝固速率的降低,就有助于按铁-石墨稳定系统凝固,而且能得到A型石墨组织。 一孕育处理的作用 灰铸铁的力学性能在很大程度上取决于其显微组织。未经孕育处理的灰铸铁,显微组织不稳定、力学性能低下、铸件的薄壁处易出现白口。为保证铸件品质的一致性,孕育处理是必不可少的。 铸铁孕育处理所用的孕育剂,加入量很少,对铸铁的化学成分影响甚小,对其显微组织的影响却很大,因而能改善灰铸铁的力学性能,对其物理性能也有明显的影响。良好的孕育处理有以下作用: ◆消除或减轻白口倾向; ◆避免出现过冷组织; ◆减轻铸铁件的壁厚敏感性,使铸件薄、厚截面处显微组织的差别小,硬度差别也小; ◆有利于共晶团生核,使共晶团数增多; ◆使铸铁中石墨的形态主要是细小而且均匀分布的A型石墨,从而改善铸铁的力学性能。孕育良好的铸铁流动性较好,铸件的收缩减少、加工性能改善、残留应力减少。 二.灰铸铁的显微组织 灰铸铁的力学性能决定于其基体组织和片状石墨的分布状况。灰铸铁的力学性能主要取决于其基体组织,为了得到高强度,希望基体组织以珠光体为主、尽量减少铁素体含量。如果铁素体量过多,不仅导致铸铁的强度低,而且加工时会使刀具过热,显著降低刀具的寿命。与球墨铸铁不同,对灰铸铁不可能有延性和韧性的要求,只要求其强度,所以一般都以珠光体含量高为好。 灰铸铁中的石墨片,有切割金属基体、破坏其连续性、使其强度降低的作用。从强度考虑,应避免产生长而薄的石墨片和粗大的石墨片,具明显方向性的石墨片影响尤大。控制石墨片的分布状况,是保证灰铸铁性能的关键。 A型石墨是在铸铁的石墨生核能力较强、冷却速率较低、在过冷度很小的条件下发生共晶转
浅谈灰铸铁 灰铸铁是指具有片状石墨的铸铁,因断裂时断口呈暗灰色,故称为灰铸铁。主要成分是铁、碳、硅、锰、硫、磷,是应用最广的铸铁,其产量占铸铁总产量80%以上。灰铸铁的金相组织由金属基体和片状石墨组成。金属基体主要有铁素体,珠光体及珠光体与铁素体混合组织三种,石墨片以不停数量,大小,形状分布于基体中。 组成成分 灰铸铁碳量较高(为 2.7%~4.0%),可看成是碳钢的基体加片状石墨。按基体组织的不同灰铸铁分为三类:铁素体基体灰铸铁;珠光体一铁素体基体灰铸铁;珠光体基体灰铸铁。 铁素体灰铸铁是在铁素体的基体上分布着多而粗大的石墨片,其强度、硬度差,很少应用; 珠光体灰铸铁是在珠光体的基体上分布着均匀、细小的石墨片,其强度、硬度相对较高,常用于制造床身、机体等重要件; 珠光体—铁素体灰铸铁是在珠光体和铁素体混合的基体上,分布着较为粗大的石墨片,此种铸铁的强度、硬度尽管比前者低,但仍可满足一般机体要求,其铸造性、减震性均佳,且便于熔炼,是应用最广的灰铸铁。 灰铸铁显微组织的不同,实质上是碳在铸铁中存在形式的不同。灰铸铁中的碳有化合碳(Fe3C)和石墨碳所组成。化合碳为0.8%时,属珠光体灰铸铁;化合碳小于0.8%时,属珠光体—铁素体灰铸铁;全部碳都以石墨状态存在时,则为铁素体灰铸铁。
灰铸铁组织特点 灰铸铁的金属基体与碳钢基本相似,但由于灰铸铁内的硅,锰含量与碳钢相比较高,它们能溶解于铁素体中使铁素体得到强化。因此,铸铁中就金属基体而言,其本身的强度比碳钢的要高。例如,碳钢中铁素体的硬度约为80HBS,抗拉强度大月为300Mpa,而灰铸铁中的铁素体的硬度约为100HBS,抗拉强度则有400Mpa。 石墨是灰铸铁中的碳以游离状态存在的一种形态,它与天然石墨没有什么差别,仅有微量杂质存在其中,石墨软而脆,强度极低,密度低,在铸铁中形成较大体积份额。因此常把石墨看做为微小裂纹或孔洞,影响了金属基体强度性能的发挥。 根据片状石墨的形态,片状石墨有A,B,C,D,E,F六种不同的类型,它们对铸铁的力学性能有很大的影响。其中,A型石墨最好,灰铸铁内石墨的存在就构成了区别与其他结构材料的组织特点。另外,根据石墨的长度还可以将石墨分成不同的等级 孕育处理是把孕育剂加入到铁液中去,以改变铁液的冶金状态,从而改善铸铁的组织和性能,常用的孕育剂有75%SI-Fe,Si-Ca等合金。孕育处理的目的在于通过孕育剂的作用促进石墨非自发形核和激发自身形核,有利于石墨化,减少白口倾向,控制石墨形态,适当增加共晶团数和促进细片珠光体的形成。因此,孕育处理能改善铸铁的强度性能。减少壁厚敏感性和改善其他性能。 经过孕育处理的灰铸铁称为孕育铸铁,在实际生产中,大部分铸铁都经过孕育处理,孕育铸铁的碳,硅的含量一般较低,锰的含量较高,
提高灰铁铸件机械性能的方法 一、灰铸铁定义 灰铸铁是指具有片状石墨的铸铁,因断裂时断口呈暗灰色,故称为灰铸铁。主要成分是铁、碳、硅、锰、硫、磷,是应用最广的铸铁,其产量占铸铁总产量80%以上。 二、影响灰铸铁机械性能的因素 对灰铸铁铸件机械性能和金相组织的影响主要有化学成分、铁水的孕育、炉料配比、铁水过热处理、高温铁水在炉内保温时间、铁液的冷却速度、铸件的开箱时间等因素都会对灰铁铸件机械性能产生影响。 三、影响机械性能的机理 1、化学成分: (1)五大常规元素C、Si、Mn、P、S的影响: a、C、Si都是促进石墨化元素,CE=C+1/3(Si+P),石墨的强度极低,相对与铁来说可以看作没有,加上灰铸铁中石墨以片状形态存在,对基体的割裂作用很明显,所以提高CE促进石墨变粗,石墨数量增加,铸件的强度和硬度会下降;CE降低,石墨数量减少,会增加铸件白口倾向,石墨片细化,由于增加初析奥氏体枝晶,从而提高铸件的力学性能,但铸件的铸造性能会下降,铸件的断面敏感性增加,
硬度增加。 b、Mn、S都是稳定碳化物、阻碍石墨化元素,Mn是扩大奥氏体区元素,提高铁液中的Mn含量可以有效的降低奥氏体转变温度,有利于珠光体的形成和稳定珠光体的作用,并且奥氏体在较低温度下转化为珠光体,所以减小了珠光体之间的间距,有细化珠光体的作用,故Mn可以提高灰铁铸件的抗拉强度。两者同事存在时会生成MnS及S的化合物,呈粒状分布在基体中,成为石墨非自发性晶核,促进石墨的形成,如果Mn、S过量不但对改善铸件性能没有帮助,还会增加铸件夹渣的机率,从而降低铸件的机械性能。 c、P可以使共晶点左移,少量的P可以增加铸件的硬度,但由于P熔点低,铁液凝固是偏析到晶界,形成磷共晶,增加铸件的脆性,降低铸件的致命性。 (2)其他合金元素和微量元素的影响: a、Mn、Cu、Mo等元素都可以促进珠光体生成,细化珠光体,稳定珠光体的作用,故Mn、Cu、Mo也能提高灰铁铸件的强度。 b、Pb:在灰铸铁中,Pb含量过高会形成魏氏石墨,严重影响铸件的性能。 2、铁水孕育处理:孕育处理降低白口倾向,增加铁水的形核物质,改善铸件的机械性能,良好孕育可以提高灰铁铸件一个牌号。灰铸铁在凝固时,孕育剂为其凝固提供更多的形核物质,使铸件组织更加细密(适当的孕育会使组织细密,过孕育则会使共晶团过多会增加缩松缩孔倾向,降低性能)。铁水在凝固时过冷度会增大,增加了铸

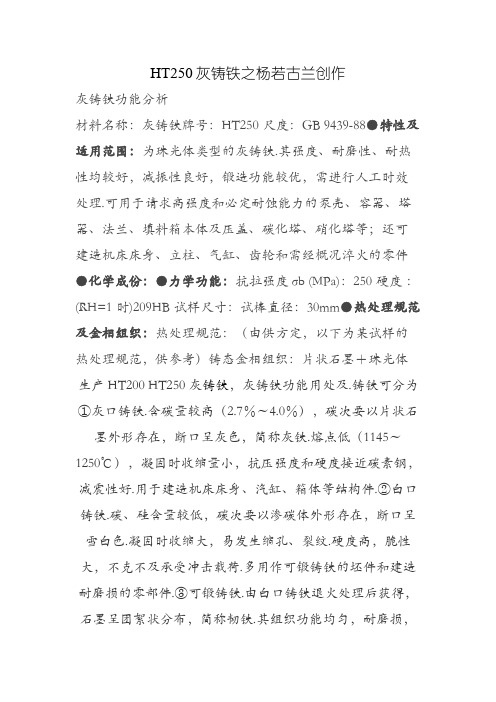

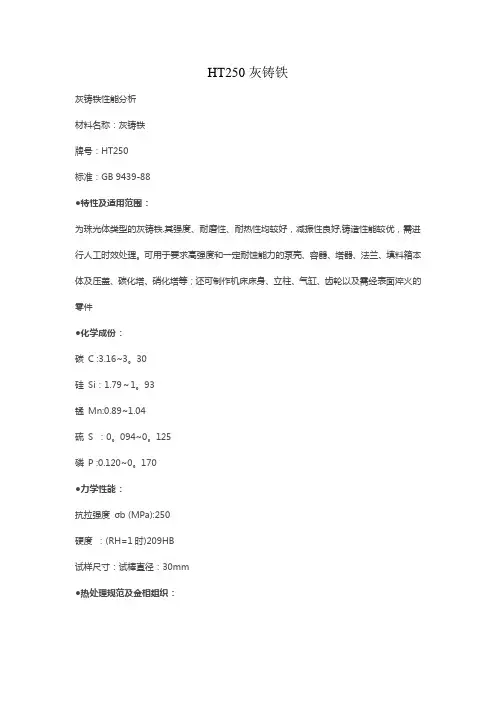

HT250灰铸铁 灰铸铁性能分析 材料名称:灰铸铁 牌号:HT250 标准:GB 9439-88 ●特性及适用范围: 为珠光体类型的灰铸铁。其强度、耐磨性、耐热性均较好,减振性良好,铸造性能较优,需进行人工时效处理。可用于要求高强度和一定耐蚀能力的泵壳、容器、塔器、法兰、填料箱本体及压盖、碳化塔、硝化塔等;还可制作机床床身、立柱、气缸、齿轮以及需经表面淬火的零件 ●化学成份: 碳C :3.16~3.30 硅Si:1.79~1.93 锰Mn:0.89~1.04 硫S :0.094~0.125 磷P :0.120~0.170 ●力学性能: 抗拉强度σb (MPa):250 硬度:(RH=1时)209HB 试样尺寸:试棒直径:30mm ●热处理规范及金相组织:
热处理规范:(由供方定,以下为某试样的热处理规范,供参考)铸态 金相组织:片状石墨+珠光体 生产HT200 HT250 灰铸铁,灰铸铁性能用途及。铸铁可分为 ①灰口铸铁。含碳量较高(2.7%~4.0%),碳主要以片状石墨形态存在,断口呈灰色,简称灰铁。熔点低(1145~1250℃),凝固时收缩量小,抗压强度和硬度接近碳素钢,减震性好。用于制造机床床身、汽缸、箱体等结构件。 ②白口铸铁。碳、硅含量较低,碳主要以渗碳体形态存在,断口呈银白色。凝固时收缩大,易产生缩孔、裂纹。硬度高,脆性大,不能承受冲击载荷。多用作可锻铸铁的坯件和制作耐 磨损的零部件。 ③可锻铸铁。由白口铸铁退火处理后获得,石墨呈团絮状分布,简称韧铁。其组织性能均匀, 耐磨损,有良好的塑性和韧性。用于制造形状复杂、能承受强动载荷的零件。 ④球墨铸铁。将灰口铸铁铁水经球化处理后获得,析出的石墨呈球状,简称球铁。比普通灰 口铸铁有较高强度、较好韧性和塑性。用于制造内燃机、汽车零部件及农机具等。 ⑤蠕墨铸铁。将灰口铸铁铁水经蠕化处理后获得,析出的石墨呈蠕虫状。力学性能与球墨铸 铁相近,铸造性能介于灰口铸铁与球墨铸铁之间。用于制造汽车的零部件。 ⑥合金铸铁。普通铸铁加入适量合金元素(如硅、锰、磷、镍、铬、钼、铜、铝、硼、钒、锡等)获得。合金元素使铸铁的基体组织发生变化,从而具有相应的耐热、耐磨、耐蚀、耐低温或无磁等特性。用于制造矿山、化工机械和仪器、仪表等的零部件。 铸铁的分类 分类方法分类名称说明 1.按断口颜色分 (1)灰铸铁这种铸铁中的碳大部分或全部以自由状态的片状石墨形式在,其断口呈暗灰色, 有一定的力学性能和良好的被切削性能,普遍应用于工业中 (2)白口铸铁白口铸铁是组织中完全没有或几乎完全没有石墨的一种铁碳合金,其断口呈白亮色,硬而脆,不能进行切削加工,很少在工业上直接用来制作机械零件。于其具有很高的 表面硬度和耐磨性,又称激冷铸铁或冷硬铸铁 (3)麻口铸铁麻口铸铁是介于白口铸铁和灰铸铁之间的一种铸铁,其断口呈灰白相间的麻点 状,性能不好,极少应用 2.按化学成分分 (1)普通铸铁是指不含任何合金元素的铸铁,如灰铸铁、可锻铸铁、球墨铸铁等 (2)合金铸铁是在普通铸铁内加入一些合金元素,用以提高某些特殊性能而配制的一种高级 铸铁。如各种耐蚀、耐热、耐磨的特殊性能铸铁 3.按生产方法和组织性能分 (1)普通灰铸铁参见“灰铸铁” (2)孕育铸铁这是在灰铸铁基础上,采用“变质处理”而成,又称变质铸铁。其强度、塑性和韧性均比一般灰铸铁好得多,组织也较均匀。主要用于制造力学性能要求较高,而截面尺寸变 化较大的大型铸件 (3)可锻铸铁可锻铸铁是由一定成分的白口铸铁经石墨化退火而成,比灰铸铁具有较高的韧 性,又称韧性铸铁。它并不可以锻造,常用来制造承受冲击载荷的铸件
灰铸铁中常见的六种石墨类型 灰铸铁中石墨的数量、形态、长度和分布对铸铁的力学性能有着明显的影响。在GB721 87《灰铸铁金相》标准中载有其典型分级图谱。按石墨形态共有六种类型。 (1)、A型(直片状)石墨 这是亚共晶灰铁在较高共晶度(碳饱和度或碳当量)且过冷度不大时的正常、均匀分布也是最常见的石墨组织,它对金属的割裂作用较低同时具有这种石墨的铸铁珠光体含量高故强度和耐磨性好。通常,A型石墨应占石墨总量的90%以上。 (2)、B型(玫瑰花状)石墨 常出现在高共晶度(接近共晶点)同时过冷度大的灰铁中,因过冷度大使开始形成的细小石墨共晶生长较快且呈辐射状,随即因结晶潜热的释放生长变慢而呈条状,最终长成的石墨的立体形状近似玫瑰花,其心部石墨细小且密集因此导致铁素体的产生,故对铸铁性能不利。通常允许有少量B型石墨存在。 (3)、C型(粗大厚片或块状)石墨 是过共晶灰铁的典型石墨。因为是在液态下生成的初析厚大石墨且往往相互连接或相距极近,加以周围常为铁索体(因碳硅量高共析转变按稳定平衡模式进行),故铸铁的性能大幅度下降。因为灰铸铁大都是亚共晶的,故任何级别的灰铁中都不允许有c型石墨出现(活塞环和某些制动鼓盘除外)。但要注意的是有的冲天炉铁液熔炼温度
不高又用低牌号生铁时,也会出现类似于C型的粗大石墨。(4)、D型(枝晶点状)石墨 大都出现在共晶度低和(或)过冷度大的铸铁组织中,例如铸件薄断面或高强度(级别)铸件较薄的组织中。因为产生的原因是铁液过冷度大,故又称为过冷石墨,过冷石墨常伴生过冷铁素体加以其分布不均(呈枝晶点状)故对铸铁性能不利。在铸件较薄的部位一般允许有不超过5%的过冷石墨存在。 (5)、E型(枝晶片状)石墨 也是一种过冷石墨,是在过冷度比产生D型石墨更大时形成的,因此其分布更不均,方向性也更明显,对铸铁的性能也更加不利。有必要在此说明的是,在生产高强度灰铁件时,在薄断面处一例如5mm 以下,是很难避免过冷组织的,这是灰铁金属特性所决定的。同时还应考虑到,一方面因过冷组织导致性能下降,但另一方面又因其冷却快,使共晶团细化,从而提高材质的硬度和强度。可见,对于不要求耐磨性的部位,如缸体曲轴箱,是可以允许有过冷组织存在的,因为就硬度和强度而言实际上薄断面处的强度并不一定下降。 (6)、F型(星形)石墨 它是过共晶铸铁在极大的过冷度(快冷)下的产物,例如在活塞环等特殊铸件中出现,其减磨性好(同时还伴有高弥散度的全珠光体基体)。
提高灰铸铁性能的途径 为提高灰铸铁的性能,常采取下列几种措施:选择合理的化学成分;改变炉料组成,过热处理铁液;孕育处理;微量或低合金化。采取何种措施取决于所要求的性能及生产条件,往往同时采取两种以上措施。 1、化学成分的合理选配 (1)碳、硅及硅碳比 灰铸铁的含碳量大多在2.6%~3.6%,含硅量在1.2%~3.0%,碳硅都是强烈地促进石墨化的元素,可用碳当量CE来说明它们对灰铸铁金相组织和力学性能的影响.提高碳当量促使石墨化变粗,数量增多,强度和硬度下降.降低碳当量可减少石墨数量,细化石墨,增加初析奥氏体枝晶,从而是提高灰铸铁力学性能时常采取的措施.但降低碳当量会导致铸造性能降低,铸件断面敏感性增大,铸件内应力增加,硬度上升加工困难等问题,因此必须辅以其它的措施. 在碳当量保持不变的条件下,适当提高Si/C比(一般由0.5左右提高至0.7左右),在凝固特性,组织结构与材质性能方面有以下变化: a 组织中初析奥氏体数量增多,有加固基体的作用; b 由于总碳量的降低,石墨量相应减少,减轻了石墨片对基体的切割作用; c 固溶于铁素体中的硅量增多,强化了铁素体(包括珠光体中的铁素体); d 提高了共析转变温度,珠光体在较高温度下生成,易粗化,会降低强度; e 降低了奥氏体的含碳量,使奥氏体在共析转变时易生成铁素体; f 硅高碳低情况下,易使铸件表层产生过冷石墨并伴随有大量铁素体,有利于切削加工,但不加工面的性能有所削弱; g 提高了液相线凝固温度,降低了共晶温度,扩大了凝固范围,降低了铁液流动性,增大了缩松渗漏倾向. 综合以上各种固素的利弊,在碳当量较低时,适当提高Si/C,强度性能会有所提高,切削性能有较大改善,但要注意缩松渗漏倾向的增加和珠光体数量的减少。在较高碳当量时(具体取决于生产条件)提高Si/C反而使抗拉强度下降。此时提高硅碳比仍能有减少白口倾向的优点,适用于性能要求不高的薄壁铸件的铸造。 (2)锰和硫 锰和硫本身都是稳定碳化物、阻碍石墨化的元素。但两者共同存在时,会结合成MnS及(Fe、Mn)S化合物,以颗粒状分布于基体中。这些化合物的熔点在1600℃以上,不仅无阻碍石墨化的作用,而且还可作为石墨化的非自发性晶核。为中和硫所必需的锰大约为:Mn=1.73S S≤0.2% Mn=3.3S S≥0.2% 普通灰铸铁中,硫量一般在0.02%~0.15%,锰量在0.4%~1.2%。故中和以后过高的锰或硫才能单独起作用。 实践表明,只要防止铁液氧化、正确使用孕育防白口的能力,锰量增加不仅能增加并细化珠光体,且适当放宽对含硫量的控制并无害处。欧洲许多厂家经常用S0.12%~0.15%的铁液来铸造汽车、拖拉机上HT250以上处牌号的零件。 锰在1.5%以上,甚至超过硅量时,灰铸铁已属合金化铸铁,此时具有强度高、硬度高、密度高、致密性高、耐磨的优点,已在机床铸件上得到了应用,但此时Si量也需作相应的提高。 为确保常用孕育剂的孕育效果,灰铸铁铁液中的含硫量一般不低于0.05%~0.06%。 (3)磷 磷使铸铁的共晶点左移,且作用程度和硅相似,故计算碳当量时,应计入磷的含量。 磷在铸铁中以低熔点二元或三元磷共晶存在于晶界,其硬度分别在750~800HV和 900~950HV之间,故磷可以提高灰铸铁耐磨性,应用于机床、缸套和闸瓦。但必须避免三元
灰铸铁的牌号、力学性能及用途 材料牌号 石墨类型 石墨尺寸 金相组织 HT150 A+B 无定向分布 120~250um (4级) 40%~90%中粗片状珠光体,10%~60%铁素体,二元磷共晶<7% HT200 A+B 允许10%~20%D 型 60~250um (4~5级) >95%中片状珠光体,<5%铁素体, 二元磷共晶<4% HT250 A+B 允许5%~15%D 型 60~250um (4~5级) >98%中细片状珠光体,二元磷共晶<2% 力学性能 铸铁类别 牌号 铸件壁厚/mm σb /MPa ≥ HBS 应用 2.5~10 130 10~166 10~20 100 93~140 20~30 90 87~131 铁素体 灰铸铁 HT100 30~50 80 82~122 适用于载荷小、对摩擦和磨损无特殊要求的 不重要铸件,如防护罩、盖、油盘、手轮、支 架、底板、重锤、小手柄等 2.5~10 175 137~205 10~20 145 119~179 20~30 130 110~166 铁素体—珠光 体 灰铸铁 HT150 30~50 120 105~157 承受中等载荷的铸件,如机座、支架、箱体、 刀架、床身、轴承座、工作台、带轮、端盖、 泵体、阀体、管路、飞轮、电机座等 2.5~10 220 157~236 10~20 195 148~222 20~30 170 134~200 HT200 30~50 160 129~192 4.0~10 270 175~262 10~20 240 164~247 20~30 220 157~236 珠光体 灰铸铁 HT250 30~50 200 150~225 承受较大载荷和要求一定的气密性或耐蚀 性等较重要铸件,如汽缸、齿轮、机座、飞轮、 床身、气缸体、气缸套、活塞、齿轮箱、刹车轮、联轴器盘、中等压力阀体等 10~20 290 182~272 20~30 250 168~251 HT300 30~50 230 161~241 10~20 340 199~298 20~30 290 182~272 孕育铸铁 HT350 30~50 260 171~257 承受高载荷、耐磨和高气密性重要铸件,如重型机床、剪床、压力机、自动车床的床身、 机座、机架,高压液压件,活塞环,受力较大 的齿轮、凸轮、衬套,大型发动机的曲轴、气 缸体、缸套、气缸盖等 PDF 文件使用 "pdfFactory Pro" 试用版本创建 https://www.doczj.com/doc/6511650468.html,
球墨铸铁和灰铸铁的差异和应用 灰铸铁组织里的石墨是以片状存在,球墨铸铁组织里的石墨是以球状存在的 区别: 1.看切削加工面灰铁:呈灰色,光泽很暗,表面看来较粗糙。球铁:灰色,光泽较灰铁亮,表面粗糙程度似灰铁。 2.锉削试验灰铁:锉削阻力较小,锉削时发出“唰唰”声,极少粘锉,屑末呈灰黑色,有少量银白亮点,细看颗粒大小不一,以小颗粒细末为主,用手指碾磨,很容易使手指染黑。球铁:锉削时阻力比灰铁略大,也有较明显的“唰唰’’声,极少粘锉,屑末呈灰黑色,有细密的亮点,颗粒大小不等,但以大颗粒为主,用手指碾磨屑末,可使手指染黑,但较灰铁染黑程度轻。 3.听敲击声灰铁:声音低沉,持续时间极短。球铁:声音清脆,有余音,持续时间较短。 灰铸铁强度\塑性低(片状石墨割裂基体,引起应力集中),脆性大,消振性能好.主要用来生产一些强度要求不高,主要承受压应力的各种箱体\底座等.球墨铸铁:球形石墨对基体的割裂作用降到最低,应力集中作用最小,故其强度很高,可以和中碳钢蓖美,可以充分发挥基体的性能,且有一定的塑性
和良好的韧性.常用来制作一些强韧性要求高且形状复杂(铸造性能比钢好,但比灰铸铁要差)的工件,比如内燃机曲轴\连杆等之类的零件.球墨铸铁一般还可以经过热处理来进行强化,而灰铸铁一般不能经过热处理来提高强度(片状石墨的影响). 1,灰铸铁:碳主要由片状石墨出现的铸铁成为灰铸铁,断口为暗灰色。生产简便,成本较低,具有耐磨减振的性能,易于铸造,是应用最广泛的铸造合金。显微组织由:金属基体(珠光体,铁素体,珠光体加铁素体三种)和石墨片组成。a强度性能较差b减摩性好c减振性好d缺口敏感性小e铸造和切削性能良好(唯一可干式切削的材料)。不能锻造,焊接性能极差。 2,可锻铸铁:它是将白口铸铁坯件经长时间高温退火得到的韧性较好的铸铁。由于团絮状石墨对基体的破坏作用减轻,因而它必灰铸铁强度韧性明显提高。 3,球墨铸铁:石墨大部或全部成球状的铸铁。有较高的强度和塑性。 4,蠕墨铸铁:大部分石墨成蠕虫状的铸铁。蠕虫状的石墨介于片状石墨和球状石墨之间,既有共晶团内石墨相互连接的片状结构,又有头部较圆,类似球墨的形状。它强度较高,壁厚敏感性较小,铸造性能良好,屈强比较高,冲击韧性较
灰铸铁缺陷产生的原因分析及预防措施 一、影响灰铸铁力学性能的主要因素: 化学成分(C、Si、Mn、P、S合金元素) 灰铸铁的力学性能金相组织 石墨的形状、大小、分布工艺因素和冶金因素 和数量以及基体组织 工艺、冶金因素:主要有冷却速度,铁液的过热处理、孕育处理、炉料特性等(1)关于冷却速度的影响铸铁是一种对冷却速度敏感性很大的材料,同一铸件的厚壁和薄壁部分,内部和外表都可能获得相差悬殊的组织,俗称为组织的不均匀性。因为石墨化过程在很大程度上取决于冷却速度。影响铸件冷却速度的因素较多:铸件壁厚和重量、铸型材料的种类、浇冒口和重量等等。由于铸件的壁厚、重量和结构取决于工作条件,不能随意改变,故在选择化学成分时应考虑到它们对组织的影响。 (2)关于铁液孕育处理的影响孕育处理就是在铁液进入铸件型腔前,把孕育剂附加到铁液中以改变铁液的冶金状态,从而可改善铸铁的显微组织和性能。 对灰铸铁而言,进行孕育处理是为了获得A型石墨、珠光体基体、细小共晶团的组织,以及减少铸件薄壁或边角处的白口倾向和对铸件壁厚的敏感性;对可锻铸铁而言,是为了缩短短退火周期,增大铸件的允许壁厚和改善组织的结构;对球墨铸铁而言,是为了减少铸件白口倾向,提高球化率和改善石墨的圆整性。 (3)关于铁液过热处理的影响。提高铁液过热温度可以:①增加化合碳含量和相应减少石墨碳含量,②细化石墨,并使枝晶石墨的形成,③消除铸铁的“遗传性”,④提高铸件断面上组织的均匀性,⑤有利于铸件的补缩。同样,
铁液保温也有铁液过热的类似作用。 (4)关于炉料特性的影响实际生产中往往发现改变金属炉料(例如采用不同产地的生铁或改变炉料的配比等)而化学成分似乎无变化的情况下铸铁具有不同的组织和性能,这说明原材料的性质直接影响着用它熔炼出来的铸铁的性质,称为铸铁的:“遗传性”为此,采用提高铁液温度和使用多种铁料配料可消除这种“遗传性”,并改善铸铁的组织和性能。 综上所述,铸铁的工艺因素和冶金因素对铸铁的力学性能有着很大的影响,因此,不应忽视对这些影响因素的控制。 二、灰铸铁不可用热处理的方法来达到牌号要求 一般说来,热处理能在很大程度上改善铸造合金的组织和性能,但在灰铸铁条件下,热处理所能发挥的作用相对较小。在灰铸铁中,石墨对铸铁性能的影响很大,而任何的热处理方法都不能改变石墨的形态和分布,故不可通过热处理来有效地提高灰铸铁的性能使之达到牌号要求。 但是,提高灰铸铁力学性能的方法很多,如合理选配化学成分、改变炉料组成、过热处理铁液、孕育处理、微量或低合金化等,都可取得很好效果。 三、生产高牌号灰铸铁(孕育铸铁)的注意事项 生产产高牌号灰铸铁(一般指HT200以上)时,为了获得高的力学性能,必须尽可能地减少石墨的数量、减小石墨的长度。传统的方法就是降低铁液的碳、硅含量、提高铁液的冷凝速度,但幅度稍大时就会出现D型过冷石墨及白口,反而降低灰铸铁的力学性能。 在炉前或在浇注前往铁液中添加适量的、以硅铁为主的铁合金碎粒被称作
HT200是灰铸铁的牌号,灰铸铁HT200表?30试样的最低抗拉强度200MPa.灰铸铁灰铸铁的组织和性能[组织]:可看成是碳钢的基体加片状石墨。 按基体组织的不同灰铸铁分为三类:铁素体基体灰铸铁;铁素体一珠光体基体灰铸铁;珠光体基体灰铸铁。[力学性能]:灰铸铁的力学性能与基体的组织和石墨的形态有关。灰铸铁中的片状石墨对基体的割裂严重,在石墨尖角处易造成应力集中,使灰铸铁的抗拉强度、塑性和韧性远低于钢,但抗压强度与钢相当,也是常用铸铁件中力学性能最差的铸铁。同时,基体组织对灰铸铁的力学性能也有一定的影响,铁素体基体灰铸铁的石墨片粗大,强度和硬度最低,故应用较少;珠光体基体灰铸铁的石墨片细小,有较高的强度和硬度,主要用来制造较重要铸件;铁素体一珠光体基体灰铸铁的石墨片较珠光体灰铸铁稍粗大,性能不如珠光体灰铸铁。故工业上较多使用的是珠光体基体的灰铸铁。[其他性能]:良好的铸造性能、良好的减振性、良好的耐磨性能、良好的切削加工性能、低的缺口敏感性灰铸铁的热处理:1.消除内应力退火2.改善切削加工性退火3.表面淬火灰铸铁的密度灰铸铁分≥HT250与≤HT220,其密度分别为 7.35g/cm³与7.2g/cm³灰铸铁的熔点是1100~1300摄氏度牌号 新牌号旧牌号单铸试棒的力学性能 σ <>b不同壁厚的铸件力学性能铸件壁厚(mm) > 2.5 10 20 30 2.5 10
