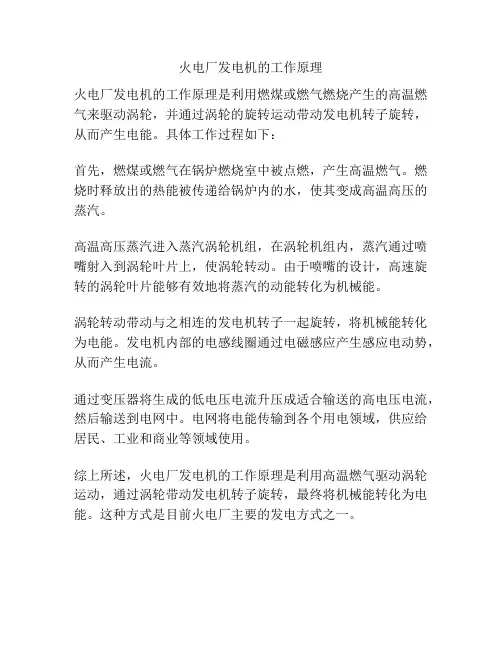

火电厂汽轮发电机的结构及工作原理
第四节汽轮发电机 汽轮发电机是同步发电机的一种,它是由汽轮机作原动机拖动转子旋转,利用电磁感应原理把机械能转换成电能的设备。 汽轮发电机包括发电机本体、励磁系统及其冷却系统等。 一、汽轮发电机的工作原理 按照电磁感应定律,导线切割磁力线感应出电动势,这是发电机的基本工作原理。汽轮发电机转子与汽轮机转子高速旋转时,发电机转子随着转动。发电机转子绕组内通入直流电流后,便建立一个磁场,这个磁场称主磁极,它随着汽轮发电机转子旋转。其磁通自转子的一个极出来,经过空气隙、定子铁芯、空气隙、进入转子另一个极构成回路。 根据电磁感应定律,发电机磁极旋转一周,主磁极的磁力线北装在定子铁芯内的U、V、W三相绕组(导线)依次切割,在定子绕组内感应的电动势正好变化一次,亦即感应电动势每秒钟变化的次数,恰好等于磁极每秒钟的旋转次数。 汽轮发电机转子具有一对磁极(即1个N极、一个S极),转子旋转一周,定子绕组中的感应电动势正好交变一次(假如发电机转子为P对磁极时,转子旋转一周,定子绕组中感应电动势交变P次)。当汽轮机以每分钟3000转旋转时,发电机转子每秒钟要旋转50周,磁极也要变化50次,那么在发电机定子绕组内感应电动势也变化50次,这样发电机转子以每秒钟50周的恒速旋转,在定子三相绕组内感应出相位不同的三相交变电动势,即频率为50Hz的三相交变电动势。这时若将发电机定子三相绕组引出线的末端(即中性点)连在一起。绕组的首端引出线与用电设备连接,就会有电流流过,这个过程即为汽轮机转子输入的机械能转换为电能的过程。 二、汽轮发电机的结构 火力发电厂的汽轮机发电机皆采用二极、转速为3000r/min的卧式结构。发电机与汽轮机、励磁机等配套组成同轴运转的汽轮发电机组。 发电机最基本的组成部件是定子和转子。 为监视发电机定子绕组、铁芯、轴承及冷却器等各重要部位的运行温度,在这些部位埋置了多只测温元件,通过导线连接到温度巡检装置,在运行中进行监控,并通过微机进行显示和打印。
燃气锅炉的工作原理 燃气锅炉是一种供暖、提供工业用途的特种设备。在家用供暖方面,主要有提供热水和蒸汽两种,例如家用生活热水、洗浴用水。工业主要提供蒸汽为其他设备提供制冷、动力等服务,例如船舶、机车、矿场等场所。锅炉工作原理比较复杂,主要有燃料系统、烟风系统、汽水系统等构成。不同类型的锅炉其工作原理也是不同的。下面就为您介绍燃气锅炉的工作原理。图1-1给出了燃气锅炉系统的原理图。水通过进水口进入锅炉,经过锅炉加热后的符合供热标准的水质通过循环水泵送入室内散热器,通过辐射和对流换热来供暖。流过散热器的水重新回到锅炉里面进行加热,然后重新流入散热器,如此循环往复的进行。用户还可以根据供热范围的大小,选择合适的循环水泵,比较经济方便。而且锅炉系统还可以供给用户热水,满足用户基本的热水需求,损失的水量可以通过进水口自动添加。锅炉内水质的温度和室内温度经过温度传感器处理后,把温度信号传送给单片机,通过相应的驱动电路来调节相应管道阀门的大小,进而通过控制水量来控制水温,达到供暖的目的。
燃气锅炉的进水口的阀门是单向阀,是为了避免锅炉内的热水倒流回自来水管道,影响经济效率。
炉温和室温的测量都采用集成的温度传感器,集成温度传感器测量比较方便,精确度也比较高,测温范围也符合本次设计的要求。燃烧器里的进气量由控制器发出的控制信号通过固体继电器的动作来控制进气阀门的大小来保证天然气充分的燃烧。散热器可以根据自己个人的喜好选择,选择外形美观便于清扫的散热器,一般为了三个效果比较好可以选择铝制的散热器,散热器的入水口的强制循环水泵保证了散热器内的水压,从而也保证了散热片的散热效果。
一、发电机概述 发电机是将其他形式的能源转换成电能的机械设备,它由水轮机、汽轮机、柴油机或其他动力机械驱动,将水流,气流,燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机,再由发电机转换为电能。发电机在工农业生产,国防,科技及日常生活中有广泛的用途。 发电机的形式很多,但其工作原理都基于电磁感应定律和电磁力定律。因此,其构造的一般原则是:用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路,以产生电磁功率,达到能量转换的目的。 发电机可分为直流发电机和交流发电机,交流发电机又可分为同步发电机和异步发电机(很少采用) ,还可分为单相发电机与三相发电机。 发电机通常由定子、转子、端盖及轴承等部件构成。定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。 二、发电机的工作原理 按照电磁感应定律,导线切割磁力线感应出电动势,这是发电机的基本工作原理。图1为同步发电机的工作原理图。发电机转子与汽轮机转子为同轴连接,当蒸汽推动汽轮机高速旋转时,发电机转子随着转动。发电机转子绕组内通入直流电源后,便建立了一个磁场,这个磁场有一对主磁极,它随着汽轮机发电机转子旋转。磁通自转子的一个极(N级)出来,经过空气隙、定子铁芯、空气隙,进入转子另一个极(S极)构成回路。 图1 同步发电机工作原理图2 发电机出线的接线发电机转子具有一对磁极,转子旋转一周,定子绕组中感应电动势正好交变一次(假如发电机转子为P对磁极是,转子旋转一周,定子绕组中感应电动势交变P次)。当汽轮机以每分钟3000转旋转时,发电机转子每秒钟要旋转50周,磁极也要变化50次,那么在发电机定子绕组内感应电动势也变化50次。这样,发电机转子以每秒50周的恒速旋转,在定子三相绕组内感应出相位不同的三相交变电动势,即频率为50Hz的三相交变电动势。这时若
1.概述 电能是现代社会最主要的能源之一。发电机是将其他形式的能源转换成电能的机械设备,它由水轮机、汽轮机、柴油机或其他动力机械驱动,将水流,气流,燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机,再由发电机转换为电能。发电机在工农业生产,国防,科技及日常生活中有广泛的用途。 发电机的形式很多,但其工作原理都基于电磁感应定律和电磁力定律。因此,其构造的一般原则是:用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路,以产生电磁功率,达到能量转换的目的。 发电机的分类可归纳如下: 直流发电机、交流发电机;同步发电机、异步发电机(很少采用) 交流发电机还可分为单相发电机与三相发电机。 2.结构及工作原理 发电机通常由定子、转子、端盖、机座及轴承等部件构成。 定子由机座.定子铁芯、线包绕组、以及固定这些部分的其他结构件组成。 转子由转子铁芯(有磁扼.磁极绕组)滑环、(又称铜环.集电环).风扇及转轴等部件组成。 由轴承及端盖将发电机的定子,转子连接组装起来,使转子能在定子中旋转,做切割磁力线的运动,从而产生感应电势,通过接线端子引出,接在回路中,便产生了电流。 汽轮发电机与汽轮机配套的发电机。为了得到较高的效率,汽轮机一般做成高速的,通常为3000转/分(频率为50赫)或3600转/分(频率为60赫)。核电站中汽轮机转速较低,但也在1500转/分以上。高速汽轮发电机为了减少因离心力而产生的机械应力以及降低风摩耗,转子直径一般做得比较小,长度比较大,即采用细长的转子。特别是在3000转/分以上的大容量高速机组,由于材料强度的关系,转子直径受到严格的限制,一般不能超过1.2米。而转子本体的长度又受到临界速度的限制。当本体长度达到直径的6倍以上时,转子的第二临界速度将接近于电机的运转速度,运行中可能发生较大的振动。所以大型高速汽轮发电机转子的尺寸受到严格的限制。10万千瓦左右的空冷电机其转子尺寸已达到上述的极限尺寸,要再增大电机容量,只有靠增加电机的电磁负荷来实现。为此必须加强电机的冷却。所以5~10万千瓦以上的汽轮发电机都采用了冷却效果较好的氢冷或水冷技术。70年代以来,汽轮发电机的最大容量已达到130~150万千瓦。从1986年以来,在高临界温度超导电材料研究方面取得了重大突破。超导技术可望在汽轮发电机中得到应用,这将在汽轮发电机发展史上产生一个新的飞跃。 3.水轮发电机 由水轮机驱动的发电机。由于水电站自然条件的不同,水轮发电机组的容量和转速的变化范围很大。通常小型水轮发电机和冲击式水轮机驱动的高速水轮发电机多采用卧式结构,而大、中型代速发电机多采用立式结构(见图)。由于水电站多数处在远离城市的地方,通常需要经过较长输电线路向负载供电,因此,电力系统对水轮发电机的运行稳定性提出了较高的要求:电机参数需要仔细选择;对转子的转动惯量要求较大。所以,水轮发电机的外型与汽轮发电机不同,它的转子直径大而长度短。水轮发电机组起动、并网所需时间较短,运行调度灵活,它除了一般发电以外,特别适宜于作为调峰机组和事故备用机组。水轮发电机组的最大容量已达70万千瓦。 柴油发电机由内燃机驱动的发电机。它起动迅速,操作方便。但内燃机发电成本较高,所以柴油发电机组主要用作应急备用电源,或在流动电站和一些大电网还没有到达的地区使用。柴油发电机转速通常在1000转/分以下,容量在几千瓦到几千千瓦之间,尤以200千瓦以下的机组应用较多。它制造比较简单。柴油机轴上输出的转矩呈周期性脉动,所以发电机是在剧烈振动的条件下工作。因此,柴油发电机的结构部件,特别是转轴要有足够的强度和刚度,以防止这些部件因振动而断裂。此外,为防止因转矩脉动而引起发电机旋转角速度不均匀,造成电压波动,引起灯光闪烁,柴油发电机的转子也要求有较大的转动惯量,而且应使轴系的固有扭振频率与柴油机的转矩脉动中任一交变分量的频率相差20%以上,以免发生共振,造成断轴事故。 柴油发电机组主要由柴油机、发电机和控制系统组成,柴油机和发电机有两种连接方式,一为柔性连接,即用连轴器把两部分对接起来,二为刚性连接,用高强度螺栓将发电机钢性连接片和柴油机飞轮盘连接而成,目前使用刚性连接比较多一些,柴油机和发电机连接好后安装在公共底架上,然后配上各种传感器,如水温传感器,通过这些传感器,把柴油机的运行状态显示给操作员,而且有了这些传感器,就可以设定一个上限,当达到或超过这个限定值时控制系统会预先报警,这个时候如果操作员没有采取措施,控制系统会自动将机组停掉,柴油发电机组就是采取这种方式起自我保护作用的。传感器起接收和反馈各种信息的作用,真正显示这些数据和执行保护功能的是机组本身的控制系统。 4.风力发电机原理 是将风能转换为机械功的动力机械,又称风车。广义地说,它是一种以太阳为热源,以大气为工作介质的热能利用发动机。风力发电利用的是自然能源。相对柴油发电要好的多。但是若应急来用的话,还是不如柴油发电机。风力发电不可视为备用电源,但是却可以长期利用。 风力发电的原理,是利用风力带动风车叶片旋转,再透过增速机将旋转的速度提升,来促使发电机发电。依据目前的风车技术,大约是每秒三公尺的微风速度(微风的程度),便可以开始发电。 风力发电正在世界上形成一股热潮,为风力发电没有燃料问题,也不会产生辐射或空气污染。
第一章给水泵汽轮机结构及其原理 一、给水泵汽轮机热力系统的工作原理 给水泵汽轮机蒸汽由高压汽源或低压汽源供汽,高压汽源来自主汽轮机的高压缸排汽(即再热冷段的蒸汽),低压汽源来自主机第四段抽汽。蒸汽做功后排入主机凝汽器。给水泵汽轮机与给水泵通过齿形联轴器连接,驱动给水泵向锅炉供水。 二、给水泵汽轮机的常规设计 驱动给水泵的汽轮机本体结构、组成部件与主汽轮机的基本相同,主汽阀、调节阀、汽缸、喷嘴室、隔板、转子、支持轴承、推力轴承、轴封装置等样样俱全。 给水泵汽轮机的工作任务是驱动给水泵,必须满足锅炉所需的供水要求。因此,该汽轮机的运行方式与主汽轮机的大不相同。这些不同的特性集中体现在该汽轮机自身的润滑油系统、压力油系统和调节系统上。 三、岱海电厂的设备配置及选型 我公司给水泵汽轮机为杭州汽轮机厂生产的双汽源、外切换、单缸、反动式、下排汽凝汽式汽轮机。给水泵汽轮机正常运行汽源来自主汽轮机第四段抽汽,备用汽源来自再热冷段蒸汽,无论是正常运行汽源还是备用汽源,均由电液转换器来的二次油压控制进汽量。进汽速关阀与汽缸法兰连接,紧急情况下速管阀在尽可能短的时间内切断进入汽轮机的蒸汽。工作蒸汽经速关阀进入蒸汽室,蒸汽室内装有提板式调节汽阀,油动机通过杠杆机构操纵提板(阀梁)决定调节汽阀开度,控制蒸汽流量,蒸汽通过喷嘴导入调节级。备用蒸汽由管道调节阀控制,管道调节阀法兰连接在速关阀上,备用蒸汽经管道调节阀调节后相继通过速关阀,调节汽阀,然后进入喷嘴作功,这时的调节汽阀全开,不起调节作用。给水泵汽轮机的轴封蒸汽来自主机轴封系统;排汽通入主机凝汽器。保护系统配备机械式危急保安装置,用于超速保护和轴位移保护。两台给水泵汽轮机并联运行,可驱动每台锅炉给水泵50%BMCR的给水量;一台给水泵汽轮机驱动一台锅炉给水泵与一台30%BMCR容量的电动泵组并联运行,可供给锅炉100%BMCR的给水量;一台给水泵汽轮机驱动一台锅炉给水泵作单泵运行时,可供给锅炉60% BMCR的给水量。
固定磁场交流发电机原理模型 发电机是根据电磁感应原理来发电的,发电机首先要有磁 场,现在用一对磁铁来产生发电机的磁场,磁力线从北极到南 极。 在磁场内放入矩形线圈,线圈两端通向两个滑环,滑环通过 电刷连接到输出线上,输出线端连有负载电阻。 当线圈旋转时,根据电磁感应原理,线圈两端将会产生感应 电动势,当磁场是均匀的,矩形线圈作匀速旋转时,感应电势 按正弦规律变化,在负载电阻上有正弦交流电通过。动画中绿 色小球运动的方向表示感应电流的方向、运动的速度表示感应 电流的大小。 旋转磁场交流发电机原理模型 在这个模型中磁场是不动的,线圈在磁场中旋转产生感应电 势。在实际发电机中产生感应电势的线圈是不运动的,运动的 是磁场。产生磁场的是一个可旋转的磁铁,也就是转子,线圈 在磁铁外围,与磁铁转轴同一平面。当磁铁旋转时产生旋转磁 场,线圈切割磁力线产生感应电动势。 由于空气的磁导率太低,在旋转磁铁的外围安上环型铁芯, 也就是定子,可大大加强磁铁的磁感应强度。在定子铁芯的内 圆有一对槽,线圈嵌装在槽内。为了看清线圈电流与转子的运 动关系,把定子变成半透明的。当磁铁旋转时,线圈切割磁力 线感生交流电流。 真正发电机的转子是电磁铁,转子上绕有励磁线圈,通过滑 环向励磁线圈供电来产生磁场。把定子与线圈安在转子外围, 一个单相交流发电机原理模型就组成了。 转子作匀速旋转时,线圈就感生交流电流,画面中绿色小球 运动的方向表示感应电流的方向、运动的速度表示感应电流的 大小。 三相交流发电机原理模型
实际应用的都是三相交流发电机,其定子铁芯的内圆均匀分布着6个槽,嵌装着三个相互间隔120度的同样线圈,分别称之为A相线圈、B相线圈、C相线圈。装上转子就组成了一台三相交流发电机原理模型。 画面中的三相交流发电机采用星形接法,三个线圈的公共点引出线是中性线,每个线圈的引出线是相线。 当转子匀速旋转时三个线圈顺序切割磁力线,都会感生交流电动势,其幅度与频率相同。由于三个线圈相互间隔120度,它们感应电势的相位也相差120度。在画面上有每根相线的输出电势波形。 汽轮发电机的构造 这里介绍汽轮发电机的构造,是由蒸汽轮机或燃气轮机推动的发电机。发电机主要由转子与定子组成,由于汽轮机的转速很高,故汽轮发电机的转子是两极的,额定转速每分钟3000转,输出50赫兹的三相交流电。 这是转子铁芯构造示意图,在铁芯圆周上开有一些槽,嵌有励磁绕组,在圆周两侧各有一段槽距大的面称为大齿,就是磁极(图1所示)。励磁绕组两端通过集电环(滑环)接到励磁电源,在转子圆周两侧就形成北极与南极,旋转时就产生旋转磁场。 由于转子圆周上没有凸出的磁极(不像原理模型中的转子),称之为隐极式转子。 图2为嵌有励磁绕组的转子模型,为降低发电机的温度,在转子两端还装有风扇。 定子铁芯由导磁良好的硅钢片叠成,在铁芯内圆均匀分布着许多槽(图3所示)。 在槽内嵌放定子的三相绕组。每相绕组由多个线圈组成,按一定规律对称排列。(图4所示)。使定子铁芯透明可看清绕组的分布(图4所示)。 转子插在定子内部,定子与转子的相对位置如图5所示。 定子固定在发电机的机座(外壳)内,转子由机座两端的轴承支撑,可在定子内自由旋转。集电环在机壳外侧,和碳刷架一同装在隔音罩内。在发电机外壳下方有发电机出线盒,发出的三相交流电从这里引出(图6所示)图7是发电机外观图 下载动画可观看发电机结构动画。 多磁极发电机原理模型 多磁极发电机的转子有多对磁极, 图1是有3对磁极的转子模型。由于每个磁极都是从转子上明显凸起,称之为凸极式转子。每个磁极上都 绕有励磁线圈,形成南北相间的6个磁极,励磁电源通过滑环向励磁线圈供电。 该模型的转子有3对磁极,旋转一周磁场将循环3个周期,每旋转120度磁场变化1个周期。定子内园周有 18个槽
锅炉的工作原理及工作特性 1)工作原理 锅炉由“锅”和“炉”以及相配套的附件、自控装置、附属设备组成。“锅”是指锅炉接受热量,并将热量传给水的受热面系统,是锅炉中储存或输送锅水或蒸汽的密闭受压部分。“锅”主要包括:锅筒(或锅壳)、水冷壁、过热器、再热器、省煤器、对流管束及集箱等。“炉”是指燃料燃烧产生高温烟气,将化学能转化为热能的空间和烟气流通的通道——炉膛和烟道。“炉”主要包括:燃烧设备和炉墙等。 2)工作特性 (1)爆炸的危害性。锅炉具有爆炸性。锅炉在使用中发生破裂,使内部压力瞬时降至等于外界大气压的现象叫爆炸。 (2)易于损坏性。锅炉由于长周期运行在高温高压的恶劣工况下,因而经常受到局部损坏,如不能及时发现处理,会进一步导致重要部件和整个系统的全面受损。 (3)使用的广泛性。由于锅炉为整个社会生产、生活提供能源和动力,因而其应用范围极其广泛。 (4)连续运行性。锅炉一旦投用,一般要求连续运行,不能任意停用;否则,会影响一条生产线、一个厂,甚至一个地区的生活和生产,其间接经济损失巨大,
有时还会造成恶劣的后果。 3)锅炉的分类 (1)按用途分为:电站锅炉、工业锅炉、生活锅炉、机车锅炉,船舶锅炉等。 (2)按锅炉产生的蒸汽压力和蒸发量分为:高压锅炉、中压锅炉、低压锅炉及大型、中型、小型锅炉。工业锅炉一般是小型低压锅炉,电站锅炉一般为大中型、中高压锅炉。 (3)按载热介质分为:蒸汽锅炉、热水锅炉和有机热载体锅炉。 (4)按热能来源分为:燃煤锅炉、燃油锅炉、燃气锅炉、废热锅炉。 (5)按锅炉结构分为:锅壳式锅炉、水管锅炉。 (6)在燃煤锅炉中按燃烧方式分为:·层燃炉、沸腾炉、煤粉炉(室燃炉)。层燃炉又分手烧炉、链条炉、往复炉、抛煤机炉、振动炉排炉。 (7)按蒸发段工质循环动力分为:自然循环锅炉、强制循环锅炉和直流锅炉。
发电机概述、结构和工作原理及分类 1.概述 电能是现代社会最主要的能源之一。发电机是将其他形式的能源转换成电能的机械设备,它由水轮机、汽轮机、柴油机或其他动力机械驱动,将水流,气流,燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机,再由发电机转换为电能。发电机在工农业生产,国防,科技及日常生活中有广泛的用途。 发电机的形式很多,但其工作原理都基于电磁感应定律和电磁力定律。因此,其构造的一般原则是:用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路,以产生电磁功率,达到能量转换的目的。 发电机的分类可归纳如下: 直流发电机、交流发电机;同步发电机、异步发电机(很少采用) 交流发电机还可分为单相发电机与三相发电机。 2.结构及工作原理 发电机通常由定子、转子、端盖、机座及轴承等部件构成。 定子由机座.定子铁芯、线包绕组、以及固定这些部分的其他结构件组成。 转子由转子铁芯(有磁扼.磁极绕组)滑环、(又称铜环.集电环).风扇及转轴等部件组成。 由轴承及端盖将发电机的定子,转子连接组装起来,使转子能在定子中旋转,做切割磁力线的运动,从而产生感应电势,通过接线端子引出,接在回路中,便产生了电流。 汽轮发电机与汽轮机配套的发电机。为了得到较高的效率,汽轮机一般做成高速的,通常为3000转/分(频率为50赫)或3600转/分(频率为60赫)。核电站中汽轮机转速较低,但也在1500转/分以上。高速汽轮发电机为了减少因离心力而产生的机械应力以及降低风摩耗,转子直径一般做得比较小,长度比较大,即采用细长的转子。特别是在3000转/分以上的大容量高速机组,由于材料强度的关系,转子直径受到严格的限制,一般不能超过1.2米。而转子本体的长度又受到临界速度的限制。当本体长度达到直径的6倍以上时,转子的第二临界速度将接近于电机的运转速度,运行中可能发生较大的振动。所以大型高速汽轮发电机转子的尺寸受到严格的限制。10万千瓦左右的空冷电机其转子尺寸已达到上述的极限尺寸,要再增大电机容量,只有靠增加电机的电磁负荷来实现。为此必须加强电机的冷却。所以5~10万千瓦以上的汽轮发电机都采用了冷却效果较好的氢冷或水冷技术。70年代以来,汽轮发电机的最大容量已达到130~150万千瓦。从1986年以来,在高临界温度超导电材料研究方面取得了重大突破。超导技术可望在汽轮发电机中得到应用,这将在汽轮发电机发展史上产生一个新的飞跃。 3.水轮发电机 由水轮机驱动的发电机。由于水电站自然条件的不同,水轮发电机组的容量和转速的变化范围很大。通常小型水轮发电机和冲击式水轮机驱动的高速水轮发电机多采用卧式结构,
汽轮发电机结构及工作原理 发电机通常由定子、转子、端盖及轴承等部件构成。 定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组 成。 转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及 转轴等部件组成。 由轴承及端盖将发电机的定子,转子连接组装起来,使转子能在定子中旋转,做切割磁力线的运动,从而产生感应电势,通过接线端子引 出,接在回路中,便产生了电流。 汽轮发电机与汽轮机配套的发电机。为了得到较高的效率,汽轮机一般做成高速的,通常为3000转/分(频率为50赫)或3600转/分(频率为60赫)。核电站中汽轮机转速较低,但也在1500转/分以上。高速汽轮发电机为了减少因离心力而产生的机械应力以及降低风摩耗,转子直径一般做得比较小,长度比较大,即采用细长的转子。特别是在3000转/分以上的大容量高速机组,由于材料强度的关系,转子直径受到严格的限制,一般不能超过 1.2米。而转子本体的长度又受到临界速度的限制。当本体长度达到直径的6倍以上时,转子的第二临界速度将接近于电机的运转速度,运行中可能发生较大的振动。所以大型高速汽轮发电机转子的尺寸受到严格的限制。10万千瓦左右的空冷电机其转子尺寸已达到上述的极限尺寸,要再增大电机容量,只有靠增加电机的电磁负荷来实现。为此必须加强电机的冷却。所以 5~10万千瓦以上的汽轮发电机都采用了冷却效果较好
的氢冷或水冷技术。70年代以来,汽轮发电机的最大容量已达到130~150万千瓦。从1986年以来,在高临界温度超导电材料研究方面取得了重大突破。超导技术可望在汽轮发电机中得到应用,这将在汽轮发电机发展史上产生一个新的飞电磁感应定律 励磁机就是一个小功率的直流发电机,一般都为几十伏,励磁电压一般不变,即使变动也很小,而励磁电流的大小由磁场变阻器或自动励磁调节器调节,它的作用是将发出来的直流电供发电机转子磁极饶组励磁电流以产生磁场.励磁电流在发电机空载时改变其大小可以改变发电机的端电压,在发电机并网带负荷时改变其大小可以改变发电机 的无功功率. 电磁感应定律: 只要穿过回路的磁通量发生变化电路中将产生感应电动势。感应电动势的大小,跟穿过这一电路的磁通量变化成正比。导体回路中感应电动势e 的大小,与穿过回路的磁通量的变化率成正比, 若闭合电路为一个n匝的线圈,则又可表示为:式中n为线圈匝数,Δ为磁通量变化量,单位Wb ,Δt为发生变化所用时间,单位为s. ε为产生的感应电动势,单位为V. 1.[感应电动势的大小计算公式]
锅炉结构及工作原理 锅炉结构及工作原理锅:是指锅炉的水汽系统,由汽包、下降管、联箱、水冷壁、过热器和省煤器等设备组成。(1)锅的任务是使水吸热,最后变化成一定参数的过热蒸汽。其过程是:给水由给水泵打入省煤器以后逐渐吸热,温度升高到汽包工作压力的沸点,成为饱和水;饱和水在蒸发设备(炉)中继续吸热,在温度不变的情况下蒸发成饱和蒸汽;饱和蒸汽从汽包引入过热器以后逐渐过热到规定温度,成为合格的过热蒸汽,然后到汽轮机做功。
汽包:汽包俗称锅筒。蒸汽锅炉的汽包内装的是热水和蒸汽。汽包具有一定的水容积,与下降管,水冷壁相连接,组成自然水循环系统,同时,汽包又接受省煤器的给水,向过热器输送饱和蒸汽;汽包是加热,蒸发、过热三个过程的分解点。 下降管:作用是把汽包中的水连续不断地送入下联箱,供给水冷壁,使受热面有足够的循环水量,以保证可靠的运行。为了保证水循环的可靠性,下降管自汽包引出后都布置在炉外。 联箱:又称集箱。一般是直径较大,两端封闭的圆管,用来连接管子。起汇集、混合和分配汽水保证各受热面可靠地供水或汇集各受热面的水或汽水混合物的作用。(位于炉排两侧的下联箱,又称防焦联箱)水冷壁下联箱通常都装有定期排污装置。 水冷壁:水冷壁布置在燃烧室内四周或部分布置在燃烧室中间。它由许多上升管组成,以接受辐射传热为主受热面。作用:依靠炉膛的高温火焰和烟气对水冷壁的辐射传热,使水(未饱和水或饱和水)加热蒸发成饱和蒸汽,由于炉墙内表面被水冷壁管遮盖,所以炉墙温度大为降低,使炉墙不致被烧坏。而且又能防止结渣和熔渣对炉墙的侵蚀;筒化了炉墙的结构,减轻炉墙重量。水冷壁的形式:1.光管式2.膜式 过热器:是蒸汽锅炉的辅助受热面,它的作用是在压力不变的情况下,
<一> 发电机概述
发电机是将其他形式的能源转换成电能的机械设备,它由水轮机、汽轮机、柴油机或其他动力 机械驱动,将水流,气流,燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机,再由 发电机转换为电能。发电机在工农业生产,国防,科技及日常生活中有广泛的用途。
发电机的形式很多,但其工作原理都基于电磁感应定律和电磁力定律。因此,其构造的一般原 则是:用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路,以产生电磁功率,达到 能量转换的目的。
发电机已实施出口产品质量许可制度,未取得出口质量许可证的产品不准出口。
<二>发电机的分类可归纳如下:
发电机分:直流发电机和交流发电机 交流发电机分:同步发电机和异步发电机(很少采用) 交流发电机还可分为单相发电机与三相发电机。
<三>发电机结构及工作原理
发电机通常由定子、转子、端盖及轴承等部件构成。
定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。
转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。
由轴承及端盖将发电机的定子,转子连接组装起来,使转子能在定子中旋转,做切割磁力线的 运动,从而产生感应电势,通过接线端子引出,接在回路中,便产生了电流。
柴油发电机工作原理
柴油机驱动发电机运转,将柴油的能量转化为电能。
在柴油机汽缸内,经过空气滤清器过滤后的洁净空气与喷油嘴喷射出的高压雾化柴油 充分混 合,在活塞上行的挤压下,体积缩小,温度迅速升高,达到柴油的燃点。柴油被点燃,混合气 体剧烈燃烧,体积迅速膨胀,推动活塞下行,称为‘作功’。各汽缸按一定顺序依次作功,作用 在活塞上的推力经过连杆变成了推动曲轴转动的力量,从而带动曲轴旋转。
将无刷同步交流发电机与柴油机曲轴同轴安装,就可以利用柴油机的旋转带动发电机的转子, 利用‘电磁感应’原理,发电机就会输出感应电动势,经闭合的负载回路就能产生电流。
这里只描述发电机组最基本的工作原理。要想得到可使用的、稳定的电力输出,还需要一系列 的柴油机和发电机控制、保护器件和回路。
汽轮发电机组的工作原理? 发电机是把机械能转变为电能的一种设备。发电机的静止部分叫定子,转动部分叫转子,在定子的内圆上有槽,槽内装有三绕组,用来产生感应电流。转子由硅钢片和导线制成,发电机转子有隐极试和凸极式两种。励磁机发出来的或者式励磁柜转变出来的直流电经滑环炭刷送至发电机的转子线圈中。转子带上直流电后,便成了电磁铁,这时转子周围就有了磁场,当汽轮机带动发电机转子旋转时,磁场也就跟着旋转,定子槽内的导线就会切割磁力产生感应电流,这就是发电机使机械能转变为电能的基本过程。 1、发电厂的主要经济指标 (1)什么叫汽耗率 每生产一千瓦小时电能所需要的蒸汽量称为汽耗率 D kg/kw?h d= Nd D—汽轮机发电机组发出电功率为Nd时的汽耗量kg/h (2)什么叫热耗率 每生产一千瓦小时电能所需要的热量称为热耗率,用符号q表示Q kJ/kw?h q= Nd (3)厂用电率 厂用电量占发电量的百分数叫厂用电率 2、汽轮机的轴封起什么作用,有几种形式? 答:高压汽缸端时防止蒸汽顺轴流出(启动前防止空气漏入)低压缸真空部分防止空气顺轴流入。 我厂机组两端轴封都是防止蒸汽顺轴流出 轴封:齿形轴封和炭精轴封我厂为炭精轴封 3、我厂汽轮机有哪些保护? ①超速保护②报警装置③主开关速关闭连锁装置 4、临界转速? 在汽轮机启动的升速过程中,当转速升到某一转速时,汽轮机、发电机的轮子逐渐发生较大振动,当转速离开此转速后振动逐渐减小或消失,这种转子发生较大振动的转速称为临界转速 5、推力轴承的作用? 推力轴承的作用是使汽轮机和汽缸之间的轴向位置固定并且承受转子在运行中的轴向推力 6、轴向位移变化有什么危害? 说明汽轮机动静部分的相对位置发生变化,如果轴向位移的数值
锅炉结构及工作原理锅炉结构及工作原理锅:是指锅炉的水汽系统,由汽包、下降管、联箱、水冷壁、过热器和省煤器等设备组成。(1)锅的任务是使水吸热,最后变化成一定参数的过热蒸汽。其过程是:给水由给水泵打入省煤器以后逐渐吸热,温度升高到汽包工作压力的沸点,成为饱和水;饱和水在蒸发设备(炉)中继续吸热,在温度不变的情况下蒸发成饱和蒸汽;饱和蒸汽从汽包引入过热器以后逐渐过热到规定温度,成为合格的过热蒸汽,然后到汽轮机做功。汽包:汽包俗称锅筒。蒸汽锅炉的汽包内装的是热水和蒸汽。汽包具有一定的水容积,与下降管,水冷壁相连接,组成自然水循环系统,同时,汽包又接受省煤器的给水,向过热器输送饱和蒸汽;汽包是加热,蒸发、过热三个过程的分解点。 下降管:作用是把汽包中的水连续不断地送入下联箱,供给水冷壁,使受热面有足够的循环水量,以保证可靠的运行。为了保证水循环的可靠性,下降管自汽包引出后都布置在炉外。 联箱:又称集箱。一般是直径较大,两端封闭的圆管,用来连接管子。起汇集、混合和分配汽水保证各受热面可靠地供水或汇集各受热面的水或汽水混合物的作用。(位于炉排两侧的下联箱,又称防焦联箱)水冷壁下联箱通常都装有定期排污装置。 水冷壁:水冷壁布置在燃烧室内四周或部分布置在燃烧室中间。它由许多上升管组成,以接受辐射传热为主受热面。作用:依靠炉膛的高温火焰和烟气对水冷壁的辐射传热,使水(未饱和水或饱和水)加热蒸发成饱和蒸汽,由于炉墙内表面被水冷壁管遮盖,所以炉墙温度大为降低,使炉墙不致被烧坏。
而且又能防止结渣和熔渣对炉墙的侵蚀;筒化了炉墙的结构,减轻炉墙重量。水冷壁的形式:1.光管式2.膜式 过热器:是蒸汽锅炉的辅助受热面,它的作用是在压力不变的情况下,从汽包中引出饱和蒸汽,再经过加热,使饱和蒸汽成为一定温度的过热蒸汽。 省煤器:布置在锅炉尾部烟道内,利用烟气的余热加热锅炉给水的设备,其作用就是提高给水温度,降低排烟温度,减少排烟热损失,提高锅炉的热效率。 减温装置:保证汽温在规定的范围内。汽温调节:1、蒸汽侧调节(采用减温器)2、烟气侧调节(采用摆动式喷燃器)炉炉就是锅炉的燃烧系统,由炉膛、烟道、喷燃器及空气预热器等组成。工作原理:送风机将空气送入空气预热器中吸收烟气的热量并送进热风道,然后分成两股:一股送给制粉系统作为一次风携带煤粉送入喷煤器,另一股作为二次风直接送往喷煤器。煤粉与一、二次风经喷燃器喷入炉膛集箱燃烧放热,并将热量以辐射方式传给炉膛四周的水冷壁等辐射受热面,燃烧产生的高温烟气则沿烟道流经过热器,省煤器和空气预热器等设备,将热量主要以对流方式传给它们,在传热过程中,烟气温度不断降低,最后由吸风机送入烟囱排入大气。 炉膛:炉膛是由一个炉墙包围起来的,供燃料燃烧好传热的主体空间,其四周布满水冷壁。炉膛底部是排灰渣口,固态排渣炉的炉底是由前后水冷壁管弯曲而形成的倾斜的冷灰斗,液态排渣炉的炉底是水平的熔渣池。炉膛上部是悬挂有屏式过热器,炉膛后上方烟气流出炉膛的通道叫炉膛出口。 空气预热器:是利用锅炉排烟的热量来加热空气的热交换设备。它是装在锅炉尾部的垂直烟道中。
大型发电机 一、发电机概述 发电机是将其他形式的能源转换成电能的机械设备,它由水轮机、汽轮机、柴油机或其他动力机械驱动,将水流,气流,燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机,再由发电机转换为电能。发电机在工农业生产,国防,科技及日常生活中有广泛的用途。 发电机的形式很多,但其工作原理都基于电磁感应定律和电磁力定律。因此,其构造的一般原则是:用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路,以产生电磁功率,达到能量转换的目的。 发电机可分为直流发电机和交流发电机,交流发电机又可分为同步发电机和异步发电机(很少采用) ,还可分为单相发电机与三相发电机。 发电机通常由定子、转子、端盖及轴承等部件构成。定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。 二、发电机的工作原理 按照电磁感应定律,导线切割磁力线感应出电动势,这是发电机的基本工作原理。图1为同步发电机的工作原理图。发电机转子与汽轮机转子为同轴连接,当蒸汽推动汽轮机高速旋转时,发电机转子随着转动。发电机转子绕组内通入直流电源后,便建立了一个磁场,这个磁场有一对主磁极,它随着汽轮机发电机转子旋转。磁通自转子的一个极(N级)出来,经过空气隙、定子铁芯、空气隙,进入转子另一个极(S极)构成回路。 图1 同步发电机工作原理图2 发电机出线的接线发电机转子具有一对磁极,转子旋转一周,定子绕组中感应电动势正好交变一次(假如发电机转子为P对磁极是,转子旋转一周,定子绕组中感应电动势交变P次)。当汽轮机以每分钟3000转旋转时,发电机转子每秒钟要旋转50周,磁极也要变化50次,那么在发电机定子绕组内感应电动势也变化50次。这样,发电机转子以每秒50周的恒速旋转,在定子三相绕组内感应出相位不同的三相交变电动势,即频率为50Hz的三相交变电动势。这时若将发电机定子三相绕组引出线的末端(即中心点)连在一起,绕组的首端引出线与用电设备相连,就会有电流流过,如图2所示。 三、发电机的结构 图3 大型发电机基本结构 目前我国热力发电厂的发电机皆采用二极、转速为3000r/m的卧式结构。如图4所示,发电机最基本的组成部件是定子和转子。 图4 300MW汽轮发电机组侧视图 1-发电机主体;2-主励磁机;3-永磁副励磁机;4-气体冷却器;5-励磁机轴承;6-碳刷架隔音罩;7-电机端盖;8-连接汽轮机背靠轮;9-电机接线盒;10-电路互感器;11-引出线;12测温引线盒;13-基座定子由铁芯和定子绕组构成,固定在机壳(座)上,转子由轴承支撑置于定子铁芯中央,
第一章600WM汽轮机低压缸及发电机结构简介 一、汽轮机热力系统的工作原理 1、汽水流程: 1〉再热后的蒸汽从机组两侧的两个中压再热主汽调节联合阀及四根中压导汽管从中部进入分流的中压缸,经过正反各9 级反动式压力级后,从中压缸上部四角的4 个排汽口排出,合并成两根连通管,分别进入Ⅰ号、Ⅱ号2个低压缸。低压缸为双分流结构,蒸汽从中部流入,经过正反向各7 级反动式压力级后,从2个排汽口向下排入凝汽器。排入凝汽器的乏汽在凝汽器内凝结成凝结水,由凝结水泵升压后经化学精处理装置、汽封冷却器、四台低压加热器,最后进入除氧器,除氧水由给水泵升压后经三台高压加热器进入锅炉省煤器,构成热力循环。 二、汽轮机本体缸体的常规设计 低压汽缸为三层缸结构,能够节省优质钢材,缩短启动时间。汽机各转子均为无中心孔转子,采用刚性联接,,提高了转子的寿命及启动速度。#1 低压转子的前轴承采用两瓦块可倾瓦轴承,这种轴承不仅有良好的自位性能,而且能承受较大的载荷,运行稳定。低压转子的另外三个轴承为圆筒轴承,能承受更大的负荷。 三、岱海电厂的设备配置及选型 1)我公司的汽轮机组选用上海汽轮机厂生产的 N600-16.7/538/538 型600MW 机组。最大连续出力可达 648.624MW。这是上海汽轮机厂在引进美国西屋电气公司技术的基础上,对通流部分作了设计改进后的新型机组,它采用积木块式的设计。形式为亚临界参数、一次中间再热、单轴、四缸、四排汽凝汽式汽轮机。具有较好的热负荷和变负荷适应性,采用数字式电液
调节(DEH)系统。机组能在冷态、温态、热态和极热态等不同工况下启动。 汽轮机有两个双流的低压缸;通流级数为28级。低压汽缸为三层缸结构,能够节省优质钢材,缩短启动时间。汽机各转子均为无中心孔转子,采用刚性联接,提高了转子的寿命及启动速度。低压缸设有四个径向支持轴承。#1 低压缸的前轴承采用两瓦块可倾瓦轴承,这种轴承不仅有良好的自位性能,而且能承受较大的载荷,运行稳定。低压转子的另外三个轴承为圆筒轴承,能承受更大的负荷。 汽轮机低压缸有4级抽汽,分别用于向4 台低压加热器提供加热汽源。N600-16.7/538/538汽轮机采用一次中间再热,其优点是提高机组的热效率,在同样的初参数条件下,再热机组一般比非再热机组的热效率提高4%左右,而且由于末级蒸汽温度较非再热机组大大降低,因此,对防止汽轮机组低压末级叶片水蚀特别有利。但是中间再热式机组的热力系统比较复杂。 汽轮机额定基本参数 型号N600-16.7/538/538 铭牌出力603.7MW 结构形式亚临界、一次中间再热、单轴、四缸、四排汽、反动式、冷凝式 主汽压力16.7MPa 主汽温度538℃ 再热汽压力 3.194MPa 再热汽温度538℃ 背压11.8kPa(a) 冷却水温18℃ 给水温度278.2℃ 转速3000r/min 旋转方向从汽轮机端向发电机端看为顺时针 汽轮机抽汽级数8级
