这款机箱确实挺厚重，除了丑点（塞桌子下边谁看得见）！值的改造下： 按你定义的数字改动如下： 1：前置USB（这个最好改，先说） 1 3 5 7 9 红绿白黑 口口口口 口口口口口 黑白绿红 2 4 6 8 10 用曲别针把上排那个堵住的口投出来，用缝衣针挑住黑线上的挡片抽出黑线，插到刚才的位置，并把刚才投出来的堵头，堵住5（不堵也可以，主要是标准USB 这儿是个缺针，堵住防止插错）；把下排四线全抽出来（用缝衣针帮忙），按上排顺序依次插入，就改装好了，于是最终变为： 1 3 5 7 9 红绿白黑 口口口口 口口口口口 红绿白黑 2 4 6 8 10 （标准USB接线定义是红白绿黑，联想的这儿定义有问题，不要怀疑，直接用，当然只要电源线不错，数据线反了也不会造成什么后果） 2、音频口（你标注的数字有点问题，看下边） 2 4 6 8 黑红红 口口口 口口口口 红白白（黑黑） 1 3 5 7 只需把3、4两线抽出，插到后边（你需要找一个10口的模块，或者两口的并在后边即可）9、10位置；7的双黑线抽出不用（这是地线，标准的是耳机放大电路，由于没有对应的定义，改造好后，前置音量可能有点小）。 2 4 6 8 10 黑红红 口口口口 口口口口口 红白白 1 3 5 7 9 防止短路，最好是把原来的7线双黑线塞到8里边去，没用了。 3、开机重启指示灯，如五楼所说，1、2是硬盘灯， 4、6、8、10是pcspeaker （不过这个功能好像都集成到主板上了），12、14是重启，3、 5、7是电源，9、11是重启。 2 4 6 8101214
紫蓝橙 口口口口口口口 口口口口口口 红黄绿灰黑棕 1 3 5 7 91113 改造之后如下，把原来13的堵头装到10位置剩下一个黄线没用了，随便塞到1 1-14哪个口里就行了： 2 4 6 8101214 灰绿黑棕 口口口口口口 口口口口口口口 红紫蓝橙 1 3 5 7 91113 当然，你也可以黄和绿换一下，这样你的电源灯就是黄颜色的了（绿线当然是绿色）。 回复 ?11楼 ?2010-07-10 23:52 ?举报 | ? ?虎兕出于柙 ? 老觉着有点别扭，原来是你给的图都是反着的，改造的第一步用了你的图，有点不够直观，应该是： 2 4 6 8 10 改造后：2 4 6 8 10 黑白绿红红绿白黑 口口口口口口口口口口 口口口口口口口口 红绿白黑红绿白黑 1 3 5 7 9 1 3 5 7 9 另外，最后那个电源啥的，最好找个10针模块，多的那个线插到空白的孔里。 回复 ?12楼
电脑主机内部所有接线连 接方法 Prepared on 22 November 2020
电脑主机内部所有接线连接方法 主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。 电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。 图1 PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。 图2
USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。 LPT接口（朱红色）：该接口为针角最多的接口，共25针。可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。 COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。可连接游戏手柄或手写板等配件。 Line Out接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。 图3
Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。 Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。MIC接口可让二者兼得。MIC接口与麦克风连接，用于聊天或者录音。 显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。 MIDI/游戏接口（黄色）：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。 网卡接口：该接口一般位于网卡的挡板上（目前很多主板都集成了网卡，网卡接口常位于US B接口上端）。将网线的水晶头插入，正常情况下网卡上红色的链路灯会亮起，传输数据时则亮起绿色的数据灯。主机内的连线有简单的也有复杂的，但无论简单还是复杂，我们DIYer都要攻克这些困难，这样才能真正地组装起一台可以流畅运行的电脑。 1．电源连线
新手装电脑基础知识图解内部连线如何安装 在前几期当中，大家了解到机箱当中主要部件的安装，不过装机过程还没有结束。因为机箱面板上还有许多插线空着，它们是干什么的呢？它们是一些开关和指示灯，还有PC喇叭的连线，它们要接在主板上。这可不是非常简单的事，因为这些连线较多，而且容易混乱，安装起来却是让人十分头痛的。那么今天我们就来看看如何连接主板上的机箱面板信号连线。 一、连线机箱面板的信号连线 主板上的机箱面板连线插针一般都在主板左下端靠近边缘的位置，一般是双行插针，一共有10组左右，如图1所示。也有部份主板的机箱面板连线插针采用的是单行插针，如图2所示。不管机箱面板连线插针是如何排列，虽然设计摆放的位置可能有所不同，但是至少会包含电源开关、复位开关、电源指示灯、硬盘指示灯、扬声器等插针。在主板说明书中，都会有详细介绍哪组插针应连接哪个连线，我们只要对照插入即可。就算没有主板说明书也不要紧，因为大多数主板上都会将每组插针的作用印在主板的电路板上。只要你细心观察就可以通过这些英文字母来正确的安装各种连线。 1．电源开关
1．电源开关 电源开关是激发A TX电源向主板及其它各设备供电的信号，机箱面板上的电源开关用于开启/关闭电源（软关机）。连接电源开关连线时，先从机箱面板连线上找到标有“Power SW”的两针插头，分别是白棕两种颜色（如图3所示），然后插在主板上标示有“PWR SW”或“PWR”字样的插针上就可以，不需要注意插接的正反。 2．复位开关 复位开关是用于重新启动计算机的。连接复位开关连线时，先从机箱面板连线上找到标有“Reset SW”的两针插头，分别是白蓝两种颜色（如图4所示），然后插在主板上标示有“Reset”或“RST”字样的插针上就可以，不需要注意插接的正反。
现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5线接口、4线接口。对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。 看看现在市面上，一般机箱音频线的标示： BIOSTAR 两种前置音频接口和对应的接线方法： 第一种、14针接口
标准7线接法： 1----MIC IN 2-----GND 3----MIC POWER 4-----不接 5----LINE OUT FR 6----- LINE OUT RR 7----不接8-----空 9----LINE OUT FL 10---- LINE OUT FR 11---12闭合13-14闭合 简化7线接法： 1---Mic IN 2---GND 3---MIC Bias 4----不接 5---SPKOUT-R 6---SPKOUT-R 7----不接8----空 9----SPKOUT-L 10----SPKOUT-L 11---12闭合13-14闭合
第二种、10针接口 前置音频接口位置如下图：
注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！ 补充二:前置USB接口 现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。你看看你的电脑机箱有前置US B接口吗？能使用吗？我想很多在电子市场攒的电脑，即使有也是也是聋子的耳朵－摆设。这其中的原因很简单，商家以前还是接前置U SB口的，可是各个主板的接口没有统一的标准，经常给接错了以致烧了USB设备和主板，后来就再也不敢接前置USB接口了 其实接前置USB接口并不是什么难事，笔者帮别人装电脑的前置USB接口都接成功了。下面笔者就拿我自己新装的爱机，给大家来一步一步地介绍如何接前置USB接口。笔者的主板是技嘉8PE800 I845PE主板，主板上面带6个USB2.0接口，除了主板自带的两个USB接口外，剩下的四个USB接口都需要从主板的两个黄色的插座引出，随主板提供了一个有两个USB接口后置的挡板，接这个比较方便，直接接在一个黄色的插座就行了。你不用担心会接反，因为接不反。上面一排接口有5个针，下面一排接口只有4个针，第五个针被堵起来了，所以反了接不上。主板上剩下的一个黄色的插座当然就是接两个前置USB接口的了。

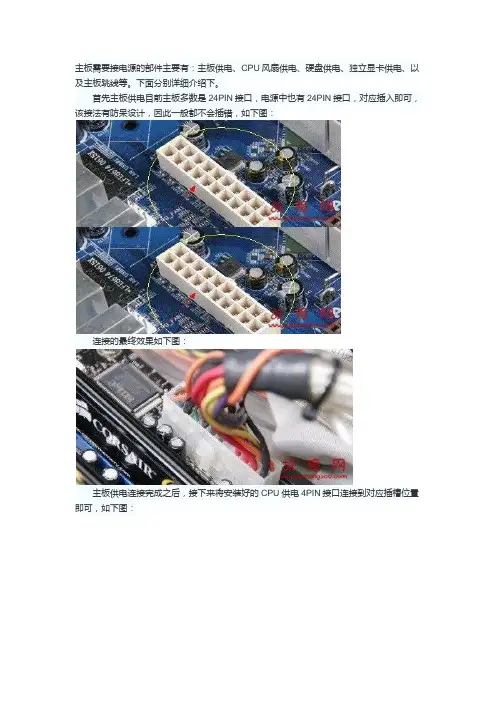

在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用2 4PIN的主板供电接口设计，低端的产品一般为20PIN。不论采用24PIN和20PIN，其插法都是一样的。 主板上24PIN的供电接口 主板上20PIN的供电接口
电源上为主板供电的24PIN接口 为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起.
二、认识CPU供电接口图解安装详细过程 为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如图： 主板上提供给CPU单独供电的12V四针供电接口
电源上提供给CPU供电的4针、6针与8针的接口 安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。
三、认识SATA串口图解SATA设备的安装 SATA串口由于具备更高的传输速度渐渐替代PATA（IDE）并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。接下来认识一下主板上的SATA接口。这图片跟下面这图片便是主板上提供的SA TA接口，也许有些朋友会问，两块主板上的SATA口“模样”不太相同。 大家仔细观察会发现，在下面的那图中，SATA接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的设计。
手把手教你主板各种插针接口与机箱（电源）的接法 组装电脑的过程并不复杂，我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可，详细的攒机方法请参见：《菜鸟入门必修！图解DIY高手组装电脑全过程》。在组装电脑的过程中，最难的是机箱电源接线与跳线的设置方法，这也是很多入门级用户非常头疼的问题。如果各种接线连接不正确，电脑则无法点亮；特别需要注意的是，一旦接错机箱前置的USB接口，事故是相当严重的，极有可能烧毁主板。由于各种主板与机箱的接线方法大同小异，这里笔者借一块Intel 平台的主板和普通的机箱，将机箱电源的连接方法通过图片形式进行详细的介绍，以供参考。由于目前大部分主板都不需要进行跳线的设置，因此这部分不做介绍。 一、机箱上我们需要完成的控制按钮 开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。
机箱前面板上的开关与重启按钮和各种扩展接口 首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图。 机箱前面板上的开关、重启按钮与指示灯的连线方法 上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚
的看到不同插针的连接方法。其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关 按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－” 之分，只要将机箱上对应的PWRSW接入正确的插针即可。RESET是重启按钮，同样 没有“+”“－”之分，以短路方式实现。SPEAKER是前置的蜂鸣器，分为“+” “－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。由于“+” 相上提供了+5V的电压值，因此我们必须正确安装，以确保蜂鸣器发声。 这是机箱上提供了插头 上图为机箱是提供的三种接头。其中HDD LED是硬盘指示灯，对应主板上的IDE_LED；POWER SW是电源开关，对应主板上的PWRSW；RESET SW是重启开 关，对应主板上的RESET。除了HDD LED硬盘指示灯有“+”“－”之分外，其它 两个没有正负之分，HDD LED硬盘指示灯“+”“－”插反了机箱上的硬盘指示灯 不会亮。当然，为了方便消费者安装，“+”采用了红、棕与蓝进行了标识，而“－”绝一为白色线缆，这一点在任何的机箱当中是通用的，大家可以仔细观察 一下。另外补充一点：一般还有一个Power LED插头（上图未出现），是电源指示
主板前面板插线图解 整理B86du来源于网络 钥匙开机其实并不神秘 还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。 这个叫做真正的跳线 首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。 看完本文，连接这一大把的线都会变得非常轻松
叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。 为了更加方便理解，我们先从机箱里的连接线说起。一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。下面我们来一个一个的认识（每张图片下方是相关介绍）！ 电源开关：POWERSW 英文全称：PowerSwicth 可能用名：POWER、POWERSWITCH、ON/OFF、POWERSETUP、PWR等 功能定义：机箱前面的开机按钮 复位/重启开关：RESETSW 英文全称：ResetSwicth 可能用名：RESET、ResetSwicth、ResetSetup、RST等 功能定义：机箱前面的复位按钮
机箱主板插连接线图解 1.一般有7个接口（AUDIO，USB，HDD-LED，两个PW-LED,PW开关，重启开关）以上为一般机箱，假如弄到特殊的，这里也很难说明白 2.对于AUDIO和USB接口的都为9针借口，各有一个卡位，但是位置不一样，所以LZ只要留心点就很容易在主板上发现这两个接口，因为主板上那9针是唯一的，不可能接错，而USB的9针虽然在主板上有两三个，不过都是一样的，作为后备用，所以LZ接那一个都没关系 3.对于另外那几个也很容易判断，都是两针，不过不知道为什么，POWER-LED的两针是分开，其余都一样 4.主板上都有显示那两针是接什么都，通常每块主板的位置都差不远，只要LZ习惯就好 5.对于HDD-LED，两个PW-LED,PW开关，重启开关各两针，要小心的是正负，一般有颜色的那条线为正，白色为负；或者看接口那黑色的头上面，有一个三角形箭头，有三角的那端为正。 钥匙开机其实并不神秘 还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线 首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
机箱主板连接图解 电脑主板连接线 机箱面板的连接线插针一般都在主板左下端靠近边缘的位团置，一般是双行插针，一共有10组左右，主要有电源开关，复位开关，电源指示灯，硬盘指示灯，扬声器等插针。 1电源开关连接线 连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“RWR”字样的插针上就可以了。 2复位开关连接线 用来热启动计算机用的。连接时，先找到标有“RESET SW”的两针插头，分别是白蓝两种颜色，然后插在主板上标有“Reset sw”或是“RSR”字样的插针上就可以了。 3电源指示灯连接线 先找到标有“Power LED”的三针插头，中间一根线空两缺，两端分别是白绿两种颜色，然后将它插在主板上标有“PWR LED”或是“P LED”字样的插针上。 提醒：电源开关连接线和复位开关连接线两处在插入时可以不用注意插接的正反问题，怎么插都可以。但由于电源指示灯边接线是采用发光二级管来显示作息的，所以连接是有方向性的。有些主板上会标示“P LED+”和“P LED-”字样，我们只要将绿色的一端对应连接在P LED+插针上，白线连接在P LED-插针上。 4硬盘指示灯连接线 先找到标有“H.D.D.LED”的两头插头，连线分别是白红两种颜色，将它插在主板上标有“HDD LED”或“IED LED”字样的插针上。插时要注意方向性。一般主板会标有“HDD LED+”、“HDD LED-”，将红色一端对应连接在HDD LED+插针上，白色插在标有“HDD LED-”插针上。 5扬声器连接线 先找到“SPEAKER”的四针插头，中间两根线空缺，两端分别是红黑两种颜色，将它插在主板上标有“PEAKER”或是“SPK”字样的插针上。红色插正极，黑色插负极。
电脑各种主板USB接线方法图解 主板USB管脚接口大全 一、概述 因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。绝对不能出错，否则将烧毁主板或者外设。相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。 二、USB接口实物图 主机端： 接线图： VCC Data－ Data＋ GND 实物图： 设备端： 接线图： VCC GND Data－ Data＋三、市面上常见的USB接口的布线结构 这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。当我们维修此类机器时，如何判断其接法呢？ 现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。(说明：■代表有插针，□代表有针位但无插针。) 1、六针双排 这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。其电源正和电源负为两个前置USB接口共用，因此前置的两个USB 接口需要6根线与主板连接，布线如下表所示。 ■DATA1+ ■DAT A1- ■VCC
■DATA2+ ■GND 2、八针双排 这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。 ■VCC ■DATA－ ■DATA＋ □NUL ■GND ■GND □NUL ■DATA＋ ■DATA－ ■VCC 微星MS-5156主板采用的前置USB接口是八针互反接法。虽然该主板使用的是Intel 430TX芯片组，但首先提供了当时并不多见的USB1.0标准接口两个，只不过需要使用单独的引线外接。由于该主板的USB供电采用了限流保护技术，所以即使我们把USB的供电线接反，也不会导致主板无法启或烧毁USB 设备的情况产生。 ■VCC ■DATA－ ■DATA＋ ■GND ■GND ■DATA＋ ■DATA- ■VCC 以下这种接口比较常见，多使用于815，或440BX较早的主板上。 ■VCC ■DATA＋ ■DATA－ ■GND ■VCC
作为一名新手，要真正从头组装好自己的并不容易，也许你知道CPI应该插哪儿, 内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。 钥匙开机其实并不神秘 还记不记得你第一次见到装电脑的时候，JS将CPU内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。 这个叫做真正的跳线 首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/ 三根插针，上面 有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。 看完本文，连接这一大把的线都会变得非常轻松 至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。 为了更加方便理解，我们先从机箱里的连接线说起。一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。下面我们来一个一个的认识（每张图片下方是相关介绍）！ 电源开关：POWER SW 英文全 称： Power Swicth 可能用名： POWE、RPOWER SWIT、CHON/OFF、POWER SET、U P W 功能定义：机箱前面的开机按钮 复位/重启开关：RESET SW 英文全称：Reset Swicth 可能用名：RESET Reset Swicth、Reset Setup、RST等电脑板插线方法图解详解
前面板插针安装图解，以及各部分电源连接！ 献给那些还挣扎在不会插前面板连线和经常烧USB设备的菜鸟们 首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图。 机箱前面板上的开关、重启按钮与指示灯的连线方法 上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。SPEAKER是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。由于“+”相上提供了+5V的电压值，因此我们必须正确安装，以确保蜂鸣器发声。 上图为机箱是提供的三种接头。其中HDD LED是硬盘指示灯，对应主板上的IDE_LED；POWER SW是电源开关，对应主板上的PWRSW；RESET SW是重启开关，对应主板上的RESET。除了HDD LED硬盘指示灯有“+”“－”之分外，其它两个没有正负之分。当然，为了方便消费者安装，“+”采用了红、棕与蓝进行了标识，而“－”绝一为白色线缆，这一点在任何的机箱当中是通用的，大家可以仔细观察一下。
前置蜂鸣器插头 机箱上的前置蜂鸣器插头，用SPEAKER进行了标识，红色表示“+”相位，黑色为“－”相位，对应主板上的SPEAKER。 主板上的开关、重启、电源工作指示灯、硬盘指示灯插针上图为主板上的开关、重启、电源工作指示灯、硬盘指示灯插针，标识的相当清楚，与主板的说明书上完全相同，我们只要对号入座，便能够正确的连接机箱面板上的控制按钮。 二、慎重：机箱前置USB连接方法 机箱前置USB接口虽然连接起来相当简单，但一定要慎重。在控制按钮连接时，如果出现错误，最多也就是无法开机或重启，前置的USB接口却不同，如果连接错误，只要接通电源即可将主板烧毁，因此我们在连接这些前置的USB接口时一定要细心。
图解：主板电线接法（电源开关、重启等）图解：主板电源线接法（电源开关、重启开关、USB、耳机麦克风等） 一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。 一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。 一般电源线接口如下： 电源LED灯 + －电源开关 。。。。 。。。。。 + －重启未定义接口（这果多一个接口，貌似没用的） 硬盘LED灯 一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了。 其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对了。 菜鸟进阶必读！主板跳线连接方法揭秘 初级用户最头疼的跳线连接 作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
钥匙开机其实并不神秘 还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线 首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
主板与机箱连接线的接法，实用 主板跳线连接方法揭秘作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。 钥匙开机其实并不神秘 还记不记得你第一次见到装电脑的时候，技术员将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密
下图所示就是，机箱里的跳线，我们现在就是来，把这些扎乱的线，正确的插到主板上，实现机箱上所有按钮，插孔，指示灯工作。仔细看其实，每一个插帽上，都写有其功能缩写的英文字，如音频连接线：AUDIO，报警器：SPEAKER，硬盘状态指示灯：HDD LED，电源指示灯：+/-等等。 实际上，机箱上的线并不可怕，80%以上的初学者感觉最头疼的是主板上跳线的定义，但实际上真的那么可怕吗？答案是否定的！并且这其中还有很多的规律，就是因为这些规律，我们才能做到举一反三，无论什么品牌的主板都不用看说明书插好复杂的跳线。 ● 哪儿是跳线的第一Pin？
要学会如何跳线，我们必须先了解跳线到底从哪儿开始数，这个其实很简单。在主板（任何板卡设备都一样）上，跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。如上图。 9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式，市场上70%以上的品牌都采用的是这种方式，慢慢的也就成了一种标准，特别是几大代工厂为通路厂商推出的主板，采用这种方式的更是高达90%以上。如下图：
关于DIY攒机的详细步骤过程，在《菜鸟晋级必修功课！图解Intel电脑组装全过程》这篇文章中我们已经为大家做了详细的介绍。通过查看网友的留言，小编感觉到很多朋友对各种接口和线缆的连接方法还不是很清楚，那么这里同样以Intel平台为例，借助两块不同品牌的主板，对各种接口及其连接方法进行一下详细的介绍。 一、认识主板供电接口图解安装详细过程 在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24针与20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。不论采用24PIN和20PIN，其插法都是一样的。 主板上24PIN的供电接口
主板上20PIN的供电接口 电源上为主板供电的24PIN接口
为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。 二、认识CPU供电接口图解安装详细过程 为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如下图：
主板上提供给CPU单独供电的12V四针供电接口 电源上提供给CPU供电的4针、6针与8针的接口
安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。 三、认识SATA串口图解SATA设备的安装 SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。接下来认识一下主板上的SATA接口。
主板与机箱接线方法（有图） 2011-4-5转载 主板跳线连接方法揭秘作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何 下手。 钥匙开机其实并不神秘 还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS 总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线 首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
看完本文，连接这一大把的线都会变得非常轻松 至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。 为了更加方便理解，我们先从机箱里的连接线说起。一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。下面我们来一个一个的认识（每张图片下方是相关介绍）！
机箱主板跳线接法详解（图） 作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。 钥匙开机其实并不神秘 还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。 这个叫做真正的跳线
首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。 看完本文，连接这一大把的线都会变得非常轻松 至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。为了更加方便理解，我们先从机箱里的连接线说起。一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。下面我们来一个一个的认识（每张图片下方是相关介绍）！
电脑主板、机箱、电源接线大全 目录 （下载后单击目录可直接跳至相关章节） 第一部分：主板与机箱接线的连接知识 第二部分：图解主板与机箱接线的连接 第三部分：主板电源接口详解 第四部分：主板接口（机箱后面板）接口功能
第一部分：主板与机箱接线的连接 第一次拿到一款新机箱作评测，总是要在这些接口上花些时间，因为笔者的手比较粗所以插起来更是费劲，费点劲也就罢了最重要的是凌乱的线头不知道如何插。更重要的事，其中有些接线一旦接错，通电后就会烧毁主板。笔者就曾经接错软驱的电源线而犯下过烧毁软驱的错误，痛苦啊………………
别怕麻烦、先看看书明书 将数据线接到主板上之前先看看书明说，不怕你插错就怕你把USB的接口接到主板的1394接口上，只要一通电就会烧了你的主板，所以一定要小心。 ■ 认识跳线和接口 接下来，就要安装让很多用户都头疼的接线了。我们先带大家来认识以下要插的线。一般要插的线有启动、重启、电源指示灯、硬盘工作灯、前置USB接口以及前置音频接口。 左边的是前置USB接线，右边的是前置音频接口
机箱开关以及指示灯接口 白色部分是启动、重启、电源指示灯、硬盘工作灯等插针 一系列的接口 下面我们认识以下接线的接口，上面白色的接口是启动、重启、电源指示灯、硬盘工作灯等插针；而下面的，从左到右依次是，绿色的是前置音频，绿蓝的是COM接口，红色的是IEEE1394接口，两个蓝色的是前置USB接口。 装机小贴士：一定要参考主板说明书，每个主板、机箱的跳线安装方式都不一样，错误的安装会让主板烧坏无 法工作。 跳线名称以及作用：
POWER SW 电源开关，控制电脑的开关，一般是两针、没有正负。 RESET SW 重启开关，控制电脑重新启动、没有正。 HDD LED 硬盘工作指示等，显示硬盘工作状态、有正负，接反了不亮。 POWER LED 电源开关指示灯，显示电脑是否通电工作、一般为绿色和白色，有正负，接反了不亮。 SPEAK是喇叭，有正负，接反了不报警，主板上每个连接插针的地方都有字母，对照安装即可，如果没有字母，在旁边指定有示意图。 机箱的连线一般颜色较深的为正极，浅的为负极前置USB连线线序为红白绿黑，主板上接口为9针，插到上面四针一组的，下面五针前四针和上面一样，最后一针为空。 ■ 基础入门篇 复位开关（重启键）：两脚的。此开关连线的插头上一般标有RESET SW字样，而主板上对应位置的插针附近的英文缩写一般为RESET、RST、RS或RE等。不分正负，插反了也一样有效。 电源灯：连线也是两脚插头，其中一根连线一般用绿色表示，另一根连线为白色。当主机电源启动时，电源灯就会亮起来。此开关连线的插头上一般标有POWER LED 字样，而主板上对应位置的插针附近的英文缩写一般为P W LED、Power LED、PWR LED或PLED＋和PLED-等。接反了不亮，换过来就行。 硬盘灯：硬盘灯连线也是两脚插头，两根连线一般是一红一白。当硬盘有读写动作时，硬盘灯就会亮起来。此开关连线的插头上一般标有HDD LED字样，而主板上对应位置的插针附近的英文缩写一般为HDD LED、HD或IDE _LED＋和IDE_LDE-等。接反了不亮，换过来就行。 喇叭：此连线的插头有四个接脚，但只有两根连线，其颜色一般是一红一黑或一橘一黑，正确连接后供机箱上的喇叭使用。此开关连线的插头上和主板上对应的插针附近一般都标有Speaker字样。有些电脑在正常启动以后就会通过喇叭发出“嘀”的一声，或者在不能正常启动，通过喇叭发出相应的报警声，为用户解决问题提供帮助。不过，有些主板上已经集成有喇叭，这时就不必连接机箱上的喇叭了。 前置USB各个接线的定义。红线：电源正极（接线上的标识为：+5V或VCC）、白线：负电压数据线（标识为：Data-或USB Port -）、绿线：正电压数据线（标识为：Data+或USB Port +）、黑线：接地（标识为：GROUND） 虽然目前各品牌主板上扩展的USB针脚定义各不相同，但不外乎以下几大类型与接线方法： 第一类：8针型 该类型的针脚多为1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。通常接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Port +、GROUND顺序分别插入余下USB针脚，第二种接线方式是第二组USB接线与第一组接线真好相反。 第二类：9针型 该类型的USB针脚多为最近新出的主板，多见于支持Pentium 4或Athlon XP芯片组的主板（如i845D、i845 E、i845D、SiS 650等），尤其是支持USB2.0的主板。该类型的USB针脚接线较为统一，可通用于大多数主板。 第三类：10针型 采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133等芯片组的主板，接法较前两种类型来说要乱得多。建议最好参照该型号主板说明书上标示接线。 ■ 前置USB与音频的说明
电脑组装各接口以及主机内部各种线的连接方法图解 有时候我们在组装一台电脑回家，总会遇到一些小问题需要我们自已来解决，然而主板上面的众多连接线我们如何来区分它，怎么认识主机箱内的所有硬件设备呢，及连接线呢?主机内各线的连接方法图解 主机外连线 主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。 电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。 PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插， 否则会损坏相关芯片或电路。
USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。 LPT接口（朱红色）：该接口为针角最多的接口，共25针。可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。 COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。可连接游戏手柄或手写板等配件。 Line Out接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。 Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。 Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。MIC接口可让二者兼得。MIC接口与麦克风连接，用于聊天或者录音。 显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。该接口用来连接显示器上的15针视频线，需插稳并拧好两端的
