电脑主板连接线图解
一、认识主板供电接口图解安装详细过程
在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）
。目前主板供电的接口主要有24针与20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，
低端的产品一般为20PIN。不论采用24PIN和20PIN，其插法都是一样的。
主板上24PIN的供电接口
主板上20PIN的供电接口
电源上为主板供电的24PIN接口
为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔
细观察也会发现在主板供电的
接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止
用户反插，另一方面也可以使两个接口更加牢固的安装在一起。
二、认识CPU供电接口图解安装详细过程
为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），
如下图
主板上提供给CPU单独供电的12V四针供电接口
电源上提供给CPU供电的4针、6针与8针的接口
安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。
三、认识SATA串口图解SATA设备的安装
SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，
由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。接下来认识一下主板上的SATA接口。
以上两幅图片便是主板上提供的SATA接口，也许有些朋友会问，两块主板上的SATA口“模样”不太相同。
大家仔细观察会发现，在下面的那张图中，SATA接口的四周设计了一圈保护层，这样对接口起到了很好的保护作
用，在一起大品牌的主板上一般会采用这样的设计。
SATA接口的安装也相当的简单，接口采用防呆式的设计，方向反了根本无法插入，细心的用户仔细观察接口的
设计，也能够看出如何连接。另外需要说明的是，SATA硬盘的供电接口也与普通的四针梯形供电接口有所不同，
下图分别是SATA供电接口与普通四针梯形供电接口对比。
SATA硬盘供电接口
四、认识PATA并口图解并口设备的安装
普通四针梯形供电接品
PATA并口目前并没有在主板上消失，即便是在不支持并口Intel 965芯片组中，主板厂家也额外提供一块芯片
来支持PATA并口，这是因为目前的大部分光驱依旧采用PATA接口。PATA并口相信大家比较熟悉了，见下图：
主板上的两条PATA接口
安装方法同样相当的简单，看到上图PATA接口外侧中部的一个缺口了吗，同样在PATA数据线上一侧的中部
有一个凸出来的部分，这两部分正确结合后才能顺利插入，方向反了也无法安装，同样是防呆式的设计。
我们在一些主板上还会看到一个上图中这样的接口，样子与并口PATA接口相同，但略短，这便是软驱的数据线接
口，虽然目前软驱已没有多少人使用，但在某些主板上依旧能够见到。
五、认识主板上的扩展前置USB接口图解安装过程zol中关村在线技嘉
目前，USB成为日常使用范围最多的接口，大部分主板提供了高达8个USB接口，但一般在背部的面板中仅提供四
个，剩余的四个需要我们安装到机箱前置的USB接口上，以方便使用。目前主板上均提供前置的USB接口，见下图：
上图中便是主板上提供的前置USB接口。以上图为例，这里共有两组USB接口，每一组可以外接两个USB接口，
分别是USB4、5与USB6、7接口，总共可以在机箱的前面板上扩展四个USB接口（当然需要机箱的支持，一般情况下机
箱仅接供两组前置的USB接口，因此我们只要接好一组即可
上图是机箱前面板前置USB的连接线，其中VCC用来供电，USB2-与USB+分别是USB的负正极接口，GND为接地线
。在连接USB 接口时大家一定要参见主板的说明书，仔细的对照，如果连接不当，很容易造成主板的烧毁。
下图是主板与USB接口的详细连接方法。
为了方便用户的安装，很多主板的USB接口的设置相当的人性化，如下图：
可以看到，上图的USB接口有些类似于PATA接口的设计，采用了防呆式的设计方法，大家只有以正确的方向才能
够插入USB 接口，方向不正确是无法接入的，大大的提高了工作效率，同时也避免因接法不正确而烧毁主板的现象。
六、认识主板上的扩展前置音频接口图解安装过程
如今的主板上均提供了集成的音频芯片，并且性能上完全能够满足绝大部分用户的需求，因此我们便没有再去
单独购买声卡的必要。为了方便用户的使用，目前大部分机箱除了具备前置的USB接口外，音频接口也被移植到了
机箱的前面板上，为使机箱前面板的上耳机和话筒能够正常使用，我们还应该将前置的音频线与主板正确的进行连接。
上图中便是扩展的音频接口。其中AAFP为符合AC97’音效的前置音频接口，ADH 为符合ADA音效的扩展音频接口，
SPDIF_OUT是同轴音频接口，这里，我们重点介绍一下前置音频接的安装方法（见下图）。
上图为机箱前置音频插孔与主板相连接的扩展插口，前置的音频接口一般为双声道，L表示左声道，
R表示右声道。其中MIC为前置的话筒接口，对应主板上的MIC，HPOUT-L为左声道输出，
对应主板上的HP-L或Line out-L（视采用的音频规范不同，如采用的是ADA音效规范，则接HP-L，下同），
HPOUT-R为右声道输出，对应主板上的HP-R或Line out-R，按照分别对应的接口依次接入即可。
另外，在主板上我们还会发现上图中这样的接口，这也是音频接口，不过对应的是光驱背部的音频接口。
在某些支持不开机听音乐的电源，我们连接此音频线后即可以利用光驱的前面板上的耳机来听音乐，
不过目前这一功能并不常用，大部分机器并不支持这一功能，因此可以不用连接
七、认识主板上机箱电源、重启按钮，图解安装方法
连接机箱上的电源键、重启键等是装电脑的最后一步，很多朋友对电源线的安装感到丰常头痛，
接下来小编以两款主板为例，详细介绍一下电源键、重启键等的安装方法。
上面两张图片中的一组插槽，便是机箱电源、重启等键的插槽。
（一般情况下红色代表正极，如果不确认在安装时可以查看背部的“+/-”极标识）
上面两张图是机箱中电源、重启、硬盘指示灯和机箱前置报警喇叭的接口。与主板插槽的具体安装方法，
请参照下图。
上图便是机箱与主板电源的连接示意图。其中，PWR SW是电源接口，对应主板上的PWR SW接口，
RESET为重启键的接口，对应主板上的RESET插孔，上面的SPEAKER为机箱的前置报警喇叭接口，
我们可以看到是四针的结构，其中红线的那条线为+5V供电线，与主板上的+5V接口相对应，
其它的三针也就很容易的插入了。IDE_LED为机箱面板上硬盘工作指示灯，对应主板上的IDE_LED，
剩下的PLED为电脑工作的指示灯，对应插入主板即可。需要注意的是，硬盘工作指示灯与电源指示灯分为正负极，
在安装时需要注意，一般情况下红色代表正极。
八、认识主板上的散热器接口详细介绍安装过程
很多朋友对主板上的散热器接口还不是很清楚，接下来详细介绍一下。
电脑主板接口图解说明 一、认识主板供电接口图解安装详细过程 在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24针与20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。不论采用24PIN和20PIN，其插法都是一样的。 主板上24PIN的供电接口 主板上20PIN的供电接口
电源上为主板供电的24PIN接口 为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。 二、认识CPU供电接口图解安装详细过程 为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如下图：
主板上提供给CPU单独供电的12V四针供电接口
电源上提供给CPU供电的4针、6针与8针的接口 安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。 三、认识SATA串口图解SATA设备的安装 SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。接下来认识一下主板上的SATA接口。
以上两幅图片便是主板上提供的SATA接口，也许有些朋友会问，两块主板上的SATA 口“模样”不太相同。大家仔细观察会发现，在下面的那张图中，SATA接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的设计。
电脑主机内部所有接线连 接方法 Prepared on 22 November 2020
电脑主机内部所有接线连接方法 主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。 电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。 图1 PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。 图2
USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。 LPT接口（朱红色）：该接口为针角最多的接口，共25针。可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。 COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。可连接游戏手柄或手写板等配件。 Line Out接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。 图3
Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。 Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。MIC接口可让二者兼得。MIC接口与麦克风连接，用于聊天或者录音。 显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。 MIDI/游戏接口（黄色）：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。 网卡接口：该接口一般位于网卡的挡板上（目前很多主板都集成了网卡，网卡接口常位于US B接口上端）。将网线的水晶头插入，正常情况下网卡上红色的链路灯会亮起，传输数据时则亮起绿色的数据灯。主机内的连线有简单的也有复杂的，但无论简单还是复杂，我们DIYer都要攻克这些困难，这样才能真正地组装起一台可以流畅运行的电脑。 1．电源连线
主板内存插槽、扩展插槽及磁盘接口： DDR2内存插槽 DDR3内存插槽 内存规范也在不断升级，从早期的SDRAM到DDR SDRAM，发展到现在的DDR2与DDR3，每次升级接口都会有所改变，当然这种改变在外型上不容易发现，如上图第一副为DDR2，第二幅为DDR3，在外观上的区别主要是防呆接口的位置，很明显，DDR2与DDR3是不能兼容的，因为根本就插不下。内存槽有不同的颜色区分，如果要组建双通道，您必须使用同样颜色的内存插槽。
目前，DDR3正在逐渐替代DDR2的主流地位，在这新旧接替的时候，有一些主板厂商也推出了Combo主板，兼有DDR2和DDR3插槽。 主板的扩展接口，上图中蓝色的为PCI-E X16接口，目前主流的显卡都使用该接口。白色长槽为传统的PCI接口，也是一个非常经典的接口了，拥有10多年的历史，接如电视卡之类的各种各样的设备。最短的接口为PCI-E X1接口，对于普通用户来说，基于该接口的设备还不多，常见的有外置声卡。
有些主板还会提供迷你PCI-E接口，用于接无线网卡等设备 SATA2与IDE接口
横向设计的IDE接口，只是为了方便理线和插拔 SATA与IDE是存储器接口，也就是传统的硬盘与光驱的接口。现在主流的Intel主板都不提供原生的IDE接口支持，但主板厂商为照顾老用户，通过第三方芯片提供支持。新装机的用户不必考虑IDE设备了，硬盘与光驱都有SATA版本，能提供更高的性能。 SATA3接口 SATA已经成为主流的接口，取代了传统的IDE，目前主流的规范还是SATA 3.0Gb/s，但已有很多高端主板开始提供最新的SATA3接口，速度达到6.0Gb/s。如上图，SATA3接口用白色与SATA2接口区分。 主板其他内部接口介绍：
在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用2 4PIN的主板供电接口设计，低端的产品一般为20PIN。不论采用24PIN和20PIN，其插法都是一样的。 主板上24PIN的供电接口 主板上20PIN的供电接口
电源上为主板供电的24PIN接口 为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起.
二、认识CPU供电接口图解安装详细过程 为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如图： 主板上提供给CPU单独供电的12V四针供电接口
电源上提供给CPU供电的4针、6针与8针的接口 安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。
三、认识SATA串口图解SATA设备的安装 SATA串口由于具备更高的传输速度渐渐替代PATA（IDE）并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。接下来认识一下主板上的SATA接口。这图片跟下面这图片便是主板上提供的SA TA接口，也许有些朋友会问，两块主板上的SATA口“模样”不太相同。 大家仔细观察会发现，在下面的那图中，SATA接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的设计。
手把手教你主板各种插针接口与机箱（电源）的接法 组装电脑的过程并不复杂，我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可，详细的攒机方法请参见：《菜鸟入门必修！图解DIY高手组装电脑全过程》。在组装电脑的过程中，最难的是机箱电源接线与跳线的设置方法，这也是很多入门级用户非常头疼的问题。如果各种接线连接不正确，电脑则无法点亮；特别需要注意的是，一旦接错机箱前置的USB接口，事故是相当严重的，极有可能烧毁主板。由于各种主板与机箱的接线方法大同小异，这里笔者借一块Intel 平台的主板和普通的机箱，将机箱电源的连接方法通过图片形式进行详细的介绍，以供参考。由于目前大部分主板都不需要进行跳线的设置，因此这部分不做介绍。 一、机箱上我们需要完成的控制按钮 开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。
机箱前面板上的开关与重启按钮和各种扩展接口 首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图。 机箱前面板上的开关、重启按钮与指示灯的连线方法 上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚
的看到不同插针的连接方法。其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关 按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－” 之分，只要将机箱上对应的PWRSW接入正确的插针即可。RESET是重启按钮，同样 没有“+”“－”之分，以短路方式实现。SPEAKER是前置的蜂鸣器，分为“+” “－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。由于“+” 相上提供了+5V的电压值，因此我们必须正确安装，以确保蜂鸣器发声。 这是机箱上提供了插头 上图为机箱是提供的三种接头。其中HDD LED是硬盘指示灯，对应主板上的IDE_LED；POWER SW是电源开关，对应主板上的PWRSW；RESET SW是重启开 关，对应主板上的RESET。除了HDD LED硬盘指示灯有“+”“－”之分外，其它 两个没有正负之分，HDD LED硬盘指示灯“+”“－”插反了机箱上的硬盘指示灯 不会亮。当然，为了方便消费者安装，“+”采用了红、棕与蓝进行了标识，而“－”绝一为白色线缆，这一点在任何的机箱当中是通用的，大家可以仔细观察 一下。另外补充一点：一般还有一个Power LED插头（上图未出现），是电源指示
机箱主板连接图解 电脑主板连接线 机箱面板的连接线插针一般都在主板左下端靠近边缘的位团置，一般是双行插针，一共有10组左右，主要有电源开关，复位开关，电源指示灯，硬盘指示灯，扬声器等插针。 1电源开关连接线 连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“RWR”字样的插针上就可以了。 2复位开关连接线 用来热启动计算机用的。连接时，先找到标有“RESET SW”的两针插头，分别是白蓝两种颜色，然后插在主板上标有“Reset sw”或是“RSR”字样的插针上就可以了。 3电源指示灯连接线 先找到标有“Power LED”的三针插头，中间一根线空两缺，两端分别是白绿两种颜色，然后将它插在主板上标有“PWR LED”或是“P LED”字样的插针上。 提醒：电源开关连接线和复位开关连接线两处在插入时可以不用注意插接的正反问题，怎么插都可以。但由于电源指示灯边接线是采用发光二级管来显示作息的，所以连接是有方向性的。有些主板上会标示“P LED+”和“P LED-”字样，我们只要将绿色的一端对应连接在P LED+插针上，白线连接在P LED-插针上。 4硬盘指示灯连接线 先找到标有“H.D.D.LED”的两头插头，连线分别是白红两种颜色，将它插在主板上标有“HDD LED”或“IED LED”字样的插针上。插时要注意方向性。一般主板会标有“HDD LED+”、“HDD LED-”，将红色一端对应连接在HDD LED+插针上，白色插在标有“HDD LED-”插针上。 5扬声器连接线 先找到“SPEAKER”的四针插头，中间两根线空缺，两端分别是红黑两种颜色，将它插在主板上标有“PEAKER”或是“SPK”字样的插针上。红色插正极，黑色插负极。
计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。楼上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。 主板电源接口图解 20-PIN ATX主板电源接口 4-PIN“D”型电源接口
主板20针电源插口及电压： 在主板上看: 编号输出电压编号输出电压 1 3.3V 11 3.3V 2 3.3V 12 -12V 3地 13地 4 5V 14 PS-ON 5地 15地 6 5V 16地 7地 17地 8 PW+OK 18 -5V 9 5V-SB 19 5V 10 12V 20 5V
在电源上看 编号输出电压编号输出电压 20 5V 10 12V 19 5V 9 5V-SB 18 -5V 8 PW+OK 17地 7地 16地 6 5V 15地 5地 14 PS-ON 4 5V 13地 3地 12 -12V 2 3.3V 11 3.3V 1 3.3V 可用万用电表分别测量 另附：24 PIN ATX电源电压对照表
百度有人说CPU供电4P接口可以和20P接口一起接在24P主板接口上，本人没试过，但根据理论试不可以的，如果你相信的话可以试试，后果是很严重的…… ATX电源几组输出电压的用途 +3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。而在AT/PSII电源上没有这一路输出。以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU 的电压降到了3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。 +5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。 +12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路。所以P4结构的电源+12V输出较大，P4结构电源也称为ATX12V。 -12V：主要用于某些串口电路，其放大电路需要用到+12V和-12V，通常输出小于1A.。 -5V：在较早的PC中用于软驱控制器及某些ISA总线板卡电路，通常输出电流小于1A.。在许多新系统中已经不再使用-5V电压，
电脑各种主板USB接线方法图解 主板USB管脚接口大全 一、概述 因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。绝对不能出错，否则将烧毁主板或者外设。相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。 二、USB接口实物图 主机端： 接线图： VCC Data－ Data＋ GND 实物图： 设备端： 接线图： VCC GND Data－ Data＋三、市面上常见的USB接口的布线结构 这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。当我们维修此类机器时，如何判断其接法呢？ 现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。(说明：■代表有插针，□代表有针位但无插针。) 1、六针双排 这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。其电源正和电源负为两个前置USB接口共用，因此前置的两个USB 接口需要6根线与主板连接，布线如下表所示。 ■DATA1+ ■DAT A1- ■VCC
■DATA2+ ■GND 2、八针双排 这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。 ■VCC ■DATA－ ■DATA＋ □NUL ■GND ■GND □NUL ■DATA＋ ■DATA－ ■VCC 微星MS-5156主板采用的前置USB接口是八针互反接法。虽然该主板使用的是Intel 430TX芯片组，但首先提供了当时并不多见的USB1.0标准接口两个，只不过需要使用单独的引线外接。由于该主板的USB供电采用了限流保护技术，所以即使我们把USB的供电线接反，也不会导致主板无法启或烧毁USB 设备的情况产生。 ■VCC ■DATA－ ■DATA＋ ■GND ■GND ■DATA＋ ■DATA- ■VCC 以下这种接口比较常见，多使用于815，或440BX较早的主板上。 ■VCC ■DATA＋ ■DATA－ ■GND ■VCC
1.前言 主板作为电脑的主体部分，提供着多种接口与各部件进行连接工作，而随着科技的不断发展，主板上的各种接口与规范也在不断升级、不断更新换代。其中比较典型的就是CPU接口，Intel方面，有奔腾、酷睿2系列的LGA 775，酷睿i7的LGA 1366接口，i5、i3的LGA 1156；AMD方面也从AM2升级到了AM2+以及AM3接口。其他如内存也从DDR升级到最新的DDR3，CPU供电接口也从4PIN 扩展到8PIN等。面对主板上如此多的接口，你都知道它们的用途吗？ 如此繁多的接口，你全都认识吗？ 在本文中，我们将对主流主板上的各种接口进行介绍，使用户能清楚、明白主板上各种接口的作用。 1、CPU接口 首先是CPU接口部分，目前PC上只有Intel和AMD两个公司生产的CPU，它们采用了不同的接口，而且同品牌CPU也有不同的接口类型。 Intel： Intel的CPU采用的是LGA 775、LGA 1366和LGA 1156这三种接口。除了酷睿i7系列采用的是LGA 1366接口，酷睿i5和i3采用的是LGA 1156，市面上其他型号的CPU都是采用LGA 775接口，可以说LGA 775仍是主流，各种接口都不兼容。在安装CPU时，注意CPU上的一个角上有箭头，把该箭头对着图中黄色圆圈的方向装即可。
Intel的LGA 775接口 Intel LGA 1366和LGA 1156接口 AMD： 2009年2月中，AMD发布了采用Socket AM3接口封装的Phenom II CPU和AM3接口的主板，而AM3接口相比AM2+接口最大的改进是同时提供DDR2和DDR3内存的支持。换句话说，以后推出的AM3接口CPU均兼容现有的AM2+平台，通过刷写最新主板BIOS，即可用在当前主流的AM2+主板（如AMD 770、780G、790GX/FX等）上，而用户也不必担心升级问题。
作为一名新手，要真正从头组装好自己的并不容易，也许你知道CPI应该插哪儿, 内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。 钥匙开机其实并不神秘 还记不记得你第一次见到装电脑的时候，JS将CPU内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。 这个叫做真正的跳线 首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/ 三根插针，上面 有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。 看完本文，连接这一大把的线都会变得非常轻松 至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。 为了更加方便理解，我们先从机箱里的连接线说起。一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。下面我们来一个一个的认识（每张图片下方是相关介绍）！ 电源开关：POWER SW 英文全 称： Power Swicth 可能用名： POWE、RPOWER SWIT、CHON/OFF、POWER SET、U P W 功能定义：机箱前面的开机按钮 复位/重启开关：RESET SW 英文全称：Reset Swicth 可能用名：RESET Reset Swicth、Reset Setup、RST等电脑板插线方法图解详解
前面板插针安装图解，以及各部分电源连接！ 献给那些还挣扎在不会插前面板连线和经常烧USB设备的菜鸟们 首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图。 机箱前面板上的开关、重启按钮与指示灯的连线方法 上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。SPEAKER是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。由于“+”相上提供了+5V的电压值，因此我们必须正确安装，以确保蜂鸣器发声。 上图为机箱是提供的三种接头。其中HDD LED是硬盘指示灯，对应主板上的IDE_LED；POWER SW是电源开关，对应主板上的PWRSW；RESET SW是重启开关，对应主板上的RESET。除了HDD LED硬盘指示灯有“+”“－”之分外，其它两个没有正负之分。当然，为了方便消费者安装，“+”采用了红、棕与蓝进行了标识，而“－”绝一为白色线缆，这一点在任何的机箱当中是通用的，大家可以仔细观察一下。
前置蜂鸣器插头 机箱上的前置蜂鸣器插头，用SPEAKER进行了标识，红色表示“+”相位，黑色为“－”相位，对应主板上的SPEAKER。 主板上的开关、重启、电源工作指示灯、硬盘指示灯插针上图为主板上的开关、重启、电源工作指示灯、硬盘指示灯插针，标识的相当清楚，与主板的说明书上完全相同，我们只要对号入座，便能够正确的连接机箱面板上的控制按钮。 二、慎重：机箱前置USB连接方法 机箱前置USB接口虽然连接起来相当简单，但一定要慎重。在控制按钮连接时，如果出现错误，最多也就是无法开机或重启，前置的USB接口却不同，如果连接错误，只要接通电源即可将主板烧毁，因此我们在连接这些前置的USB接口时一定要细心。
电脑主板接口 1.前言 主板作为电脑的主体部分，提供着多种接口与各部件进行连接工作，而随着科技的不断发展，主板上的各种接口与规范也在不断升级、不断更新换代。其中比较典型的就是CPU接口，Intel方面，有奔腾、酷睿2系列的LGA 775，酷睿i7的LGA 1366接口，i5、i3的LGA 1156；AMD方面也从AM2升级到了AM2+以及AM3接口。其他如内存也从DDR升级到最新的DDR3，CPU供电接口也从4PIN扩展到8PIN等。面对主板上如此多的接口，你都知道它们的用途吗？ 如此繁多的接口，你全都认识吗？ 在本文中，我们将对主流主板上的各种接口进行介绍，使用户能清楚、明白主板上各种接口的作用。 1、CPU接口 首先是CPU接口部分，目前PC上只有Intel和AMD两个公司生产的CPU，它们采用了不同的接口，而且同品牌CPU 也有不同的接口类型。 Intel：
Intel的LGA 775接口
IntelLGA 1366和LGA 1156接口 Intel的CPU采用的是LGA 775、LGA 1366和LGA 1156这三种接口。除了酷睿i7系列采用的是LGA 1366接口，酷睿i5和i3采用的是LGA 1156，市面上其他型号的CPU都是采用LGA 775接口，可以说LGA 775仍是主流，各种接口都不兼容。在安装CPU时，注意CPU上的一个角上有箭头，把该箭头对着图中黄色圆圈的方向装即可。 AMD： 2009年2月中，AMD发布了采用Socket AM3接口封装的Phenom II CPU和AM3接口的主板，而AM3接口相比AM2+接口最大的改进是同时提供DDR2和DDR3内存的支持。换句话说，以后推出的AM3接口CPU均兼容现有的AM2+平台，通过刷写最新主板BIOS，即可用在当前主流的AM2+主板（如AMD 770、780G、790GX/FX等）上，而用户也不必担心升级问题。
机箱主板插连接线图解 1.一般有7个接口（AUDIO，USB，HDD-LED，两个PW-LED,PW开关，重启开关）以上为一般机箱，假如弄到特殊的，这里也很难说明白 2.对于AUDIO和USB接口的都为9针借口，各有一个卡位，但是位置不一样，所以LZ只要留心点就很容易在主板上发现这两个接口，因为主板上那9针是唯一的，不可能接错，而USB的9针虽然在主板上有两三个，不过都是一样的，作为后备用，所以LZ接那一个都没关系 3.对于另外那几个也很容易判断，都是两针，不过不知道为什么，POWER-LED的两针是分开，其余都一样 4.主板上都有显示那两针是接什么都，通常每块主板的位置都差不远，只要LZ习惯就好 5.对于HDD-LED，两个PW-LED,PW开关，重启开关各两针，要小心的是正负，一般有颜色的那条线为正，白色为负；或者看接口那黑色的头上面，有一个三角形箭头，有三角的那端为正。 钥匙开机其实并不神秘 还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线 首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
电脑主板电源接口图解 计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。 主板电源接口图解 20-PIN ATX主板电源接口 4-PIN“D”型电源接口
主板20针电源插口及电压：在主板上看： 编号输出电压编号输出电压 1 3.3V 11 3.3V 2 3.3V 12 -12V 3 地13 地 4 5V 14 PS-ON 5 地15 地 6 5V 16 地 7 地17 地 8 PW+OK 18 -5V 9 5V-SB 19 5V 10 12V 20 5V 在电源上看： 编号输出电压编号输出电压20 5V 10 12V
19 5V 9 5V-SB 18 -5V 8 PW+OK 17 地7 地 16 地 6 5V 15 地 5 地 14 PS-ON 4 5V 13 地 3 地 12 -12V 2 3.3V 11 3.3V 1 3.3V 可用万用电表分别测量。 另附：24 PIN ATX电源电压对照表 X电源几组输出电压的用途 +3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。而在AT/PSII电源上没有这一路输出。以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了 3.3V
主板与机箱连接线的接法，实用 主板跳线连接方法揭秘作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。 钥匙开机其实并不神秘 还记不记得你第一次见到装电脑的时候，技术员将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密
下图所示就是，机箱里的跳线，我们现在就是来，把这些扎乱的线，正确的插到主板上，实现机箱上所有按钮，插孔，指示灯工作。仔细看其实，每一个插帽上，都写有其功能缩写的英文字，如音频连接线：AUDIO，报警器：SPEAKER，硬盘状态指示灯：HDD LED，电源指示灯：+/-等等。 实际上，机箱上的线并不可怕，80%以上的初学者感觉最头疼的是主板上跳线的定义，但实际上真的那么可怕吗？答案是否定的！并且这其中还有很多的规律，就是因为这些规律，我们才能做到举一反三，无论什么品牌的主板都不用看说明书插好复杂的跳线。 ● 哪儿是跳线的第一Pin？
要学会如何跳线，我们必须先了解跳线到底从哪儿开始数，这个其实很简单。在主板（任何板卡设备都一样）上，跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。如上图。 9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式，市场上70%以上的品牌都采用的是这种方式，慢慢的也就成了一种标准，特别是几大代工厂为通路厂商推出的主板，采用这种方式的更是高达90%以上。如下图：
主板与机箱接线方法（有图） 2011-4-5转载 主板跳线连接方法揭秘作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何 下手。 钥匙开机其实并不神秘 还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS 总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线 首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
看完本文，连接这一大把的线都会变得非常轻松 至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。 为了更加方便理解，我们先从机箱里的连接线说起。一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。下面我们来一个一个的认识（每张图片下方是相关介绍）！
DIY攒机的详细步骤过程，在《菜鸟晋级必修功课!图解Ｉｎtel电脑组装全过程》这篇文章中我们已经为大家做了详细的介绍。通过查看网友的留言，小编感觉到很多朋友对各种接口和线缆的连接方法还不是很清楚，那么这里同样以Intｅl平台为例,借助两块不同品牌的主板，对各种接口及其连接方法进行一下详细的介绍。 一、认识主板供电接口图解安装详细过程 在主板上,我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽(如下图)。目前主板供电的接口主要有24针与2０针两种，在中高端的主板上，一般都采用24PＩN的主板供电接口设计,低端的产品一般为20PIN。不论采用24PIN和20PＩＮ，其插法都是一样的。 主板上2４ＰIN的供电接口 ? 主板上２０ＰIN的供电接口 ? 电源上为主板供电的24ＰIN接口
为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽,而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插,另一方面也可以使两个接口更加牢固的安装在一起. 二、认识CＰU供电接口图解安装详细过程 为了给ＣPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口(有４针、6针和8针三种),如
图:? 主板上提供给CPＵ单独供电的1２Ｖ四针供电接口 电源上提供给CＰU供电的４针、6针与８针的接口
? 安装的方法也相当的简单,接口与给主板供电的插槽相同,同样使用了防呆式的设计,让我们安装起来得心应手。 ? 三、认识ＳATA串口图解ＳATＡ设备的安装 SAＴA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计,由于SＡTA的数据线设计更加合理,给我们的安装提供了更多的方便。接下来认识一下主板上的ＳＡＴA接口。 这张图片跟下面这张图片便是主板上提供的ＳATＡ接口，也许有些朋友会问,两块主板上的
计算机主板接口大全(菜鸟必看） 2007/05/07 上午06:29 主板接口大全 种类繁多，品目多样的接口和BIOS设置，很容易就让不熟悉的菜鸟晕头转向不知所措，如果你正在为这而烦恼那就看看这篇文章吧。虽然文中介绍的不能含概过去将来所有的种类，但是对目前市面上绝大部分标准还是都有所涉及。好了如果你是那只不知所措的菜鸟那就请阅读本文吧。 处理器接口：
上图为AMD Athlon雷鸟或XP处理器Socket462 CPU插座，在插槽中间我们可以看到可以测量核心温度的测温探头以及测温电阻。 上图为Intel Socket478奔腾四处理器插座。 通常处理器插座上有一个挤压杆，通过挤压杆使处理器同插座间结合更加紧密，并且使处理器更稳固地安装在主板上。
南北桥：北桥以及南桥是主板的中枢，不同芯片组厂商的南北桥芯片各不相同，当然也提供了相近或不同的功能。 上面图中覆盖着银色散热片的就是主板的北桥芯片，北桥芯片是主板上离CPU最近的一块芯片，负责与CPU的联系并控制内存、AGP、PCI数据在北桥内部传输。由于原来的控制芯片一直摆放在主板的上部而被命名为北桥芯片，而Intel从815时开始就已经放弃了南北桥这种说法，Intel的MCH就相当于北桥芯片。MCH是内存控制器中心，负责连接CPU，AGP总线和内存。
南桥：主板上的一块芯片，主要负责I/O接口以及IDE设备的控制等。相对于北桥，南桥芯片在主板的位置要相对靠下。Intel的ICH芯片相当于南桥芯片，ICH是输入/输出控制器中心，负责连接PCI总线，IDE设备，I/O设备等。内存接口： 上图为支持168pin SDRAM内存的内存插槽。SDRAM为上一代的内存标准，SDRAM内存最大特征是有168个金手指，并且在接口处有两个缺口，这样可以避免内存插反，导致计算机硬件
电脑组装各接口以及主机内部各种线的连接方法图解 有时候我们在组装一台电脑回家，总会遇到一些小问题需要我们自已来解决，然而主板上面的众多连接线我们如何来区分它，怎么认识主机箱内的所有硬件设备呢，及连接线呢?主机内各线的连接方法图解 主机外连线 主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。 电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。 PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插， 否则会损坏相关芯片或电路。
USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。 LPT接口（朱红色）：该接口为针角最多的接口，共25针。可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。 COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。可连接游戏手柄或手写板等配件。 Line Out接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。 Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。 Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。MIC接口可让二者兼得。MIC接口与麦克风连接，用于聊天或者录音。 显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。该接口用来连接显示器上的15针视频线，需插稳并拧好两端的
至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。 为了更加方便理解，我们先从机箱里的连接线说起。一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。下面我们来一个一个的认识（每张图片下方是相关介绍）！ 复位/重电源开关：POWER SW 英文全称：Power Swicth 可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等 功能定义：机箱前面的开机按钮
启开关：RESET SW 英文全称：Reset Swicth 可能用名：RESET、Reset Swicth、Reset Setup、RST等功能定义：机箱前面的复位按钮 电源指示灯：+/-
可能用名：POWER LED、PLED、PWR LED、SYS LED等 硬盘状态指示灯：HDD LED 英文全称：Hard disk drive light emitting diode 可能用名：HD LED
报警器：SPEAKER 可能用名：SPK 功能定义：主板工作异常报警器 ●哪儿是跳线的第一Pin？ 要学会如何跳线，我们必须先了解跳线到底从哪儿开始数，这个其实很简单。在主板（任何板卡设备都一样）上，跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。如上图。 ●9Pin开关/复位/电源灯/硬盘灯定义

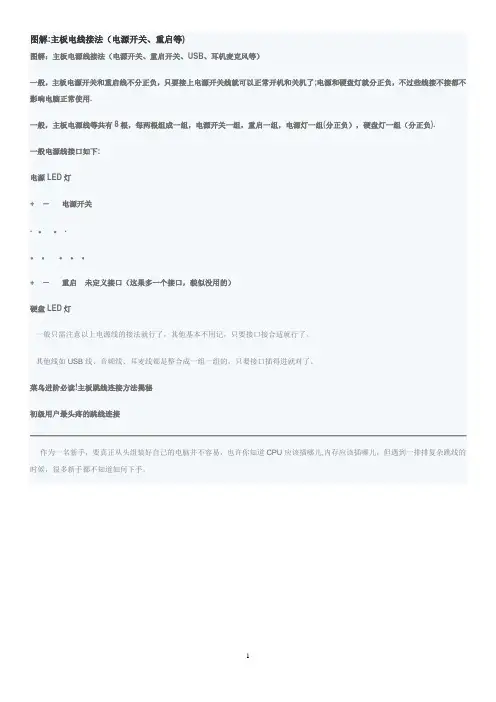

图解：主板电线接法（电源开关、重启等）图解：主板电源线接法（电源开关、重启开关、USB、耳机麦克风等） 一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。 一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。 一般电源线接口如下： 电源LED灯 + －电源开关 。。。。 。。。。。 + －重启未定义接口（这果多一个接口，貌似没用的） 硬盘LED灯 一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了。 其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对了。 菜鸟进阶必读！主板跳线连接方法揭秘 初级用户最头疼的跳线连接 作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
