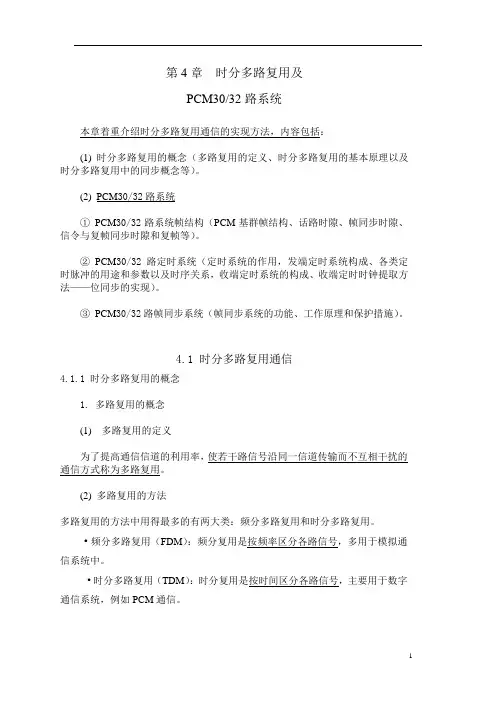

第 4章时分多路复用及
PCM30/32路系统
本章着重介绍时分多路复用通信的实现方法,内容包括:
(1时分多路复用的概念(多路复用的定义、时分多路复用的基本原理以及时分多路复用中的同步概念等。
(2
① PCM 30/32路系统帧结构(PCM 基群帧结构、话路时隙、帧同步时隙、信令与复帧同步时隙和复帧等。
② PCM 30/32路定时系统(定时系统的作用,发端定时系统构成、各类定时脉冲的用途和参数以及时序关系,收端定时系统的构成、收端定时时钟提取方法——位同步的实现。
③ PCM 30/32路帧同步系统(帧同步系统的功能、工作原理和保护措施。
4.1 时分多路复用通信
4.1.1 时分多路复用的概念
1. 多路复用的概念
(1 多路复用的定义
为了提高通信信道的利用率, 使若干路信号沿同一信道传输而不互相干扰的通信方式称为多路复用。
(2 多路复用的方法
多路复用的方法中用得最多的有两大类:频分多路复用和时分多路复用。 ·频分多路复用(FDM
信系统中。
·时分多路复用(TDM :时分复用是按时间区分各路信号,主要用于数字通信系统,例如 PCM 通信。
2. 时分多路复用原理
(1 时分多路复用的基本原理
时分多路复用是利用各路信号在信道上占有不同的时间间隔的特征来分开各路信号的。具体来说,将时间分成为均匀的时间间隔,将各路信号的传输时间分配在不同的时间间隔内,以达到互相分开的目的。
可以用图 4-1说明 PCM 通信系统时分多路复用原理。图中:
①发端低通滤波器将语音信号频带严格限制在 Z H 3400以内。
②电子开关 1SA
·电子开关 1SA 每旋转一周就依次对各路信号进行一次抽样, 抽样间隔为 T , 这样就达到了对每一路信号每隔 T 秒时间抽样一次的目的;
·电子开关 1SA 同时还完成复用合路的作用。
图 4-1 PCM 通信系统时分多路复用原理示意图
1SA 采集到的信号如图 4-2所示。
在图 4-2中, 电子开关 1SA 旋转一周的时间, 即各路信号轮流被抽样一次的总时间称为一帧(一帧就是抽样间隔 T ,每一路所占有的时间间隔称为时隙。
图 4-2 开关 1SA 采集到的信号
③合路后的信号送到编码器进行量化和编码, 变成数字信号后再送往信道。
④在接收端要将从发送端传输过来的各路信号统一译码,还原成合路 PAM 信号。
⑤收端分配器(又称为分路门 2SA 起到时分复用的分路作用。 2SA 依次接通每一路信号,经过重建低通滤波器,将每一路 PAM 信号恢复为原语音信号。
(2
很显然,为了使通信正常进行,在收、发两端的高速电子开关 1SA , 2SA 旋转起始位置要相同,同时旋转速度也要完全相同。
1SA 和 2SA 旋转起始位置相同,这是 PCM 多路复用系统中的帧同步问题。帧同步可确保收端从接收信号中能正确识别各话路的分界点, 即帧同步的目的是要求收端与发端相应的话路在时间上要对准,即当 1SA 接通第一路信号时, 2SA 也必须接通第一路信号,否则收端将收不到本路信号。
另外, 1SA 和 2SA 的旋转速度要完全相同,这是 PCM 多路复用系统中的位同步问题。位同步(即码元同步或时钟同步是指收端的时钟频率与发端的时钟频率相同,位同步保证收端正确识别每一位码元。
4.2.4 PCM 30/32路系统的构成
1. PCM30/32路系统方框图
PCM 30/32路系统主要构成包括:
·32时隙分配部分
·收发端定时系统
·帧同步系统
图 4-20 PCM 30/32路系统方框图
2. PCM30/32路系统工作过程
30路语音信号经过抽样合路及编码后,与帧同步码、信令码(包括复帧同步码在汇总电路中,按各自规定的时隙时分复用成 PCM30/32路信号(实现发端时分复用。然后经码型变换形成线路传输码型送人信道;在接收端通过再生以及码型反变换恢复成原编码码型, 再由分离电路分离出语音信码。最后语音信码经解码、分路和低通滤波器(图中未画出重建出每一路的模拟语音信号。
4.2 PCM 30/32路系统
4.2.1 PCM 30/32路系统帧结构
时分多路复用的基本原理指出,时分多路复用是将时间分割成若干个路时隙,每一路信号分配一个路时隙,帧同步码和其他业务信号、信令信号再分配一个或两个路时隙,这种按时隙分配的重复性图案就是所谓的帧结构。
一种是一次群 PCM 30/32路系统, 另一种是一次群 PCM 24路系统。两种系列不同,帧结构也不同。这里详细介绍我国采用的 PCM 30/32路系统的帧结构。
1. PCM 基群帧结构
图 4-6所示的为 PCM 基本群帧结构。一帧码流中有帧同步码、复帧同步码、各路信码、信令码以及告警码等。
图 4-6 PCM 30/32路系统帧结构
由于 PCM 基群的话路只占用 30个路时隙, 而帧同步码及每个话路的信令信号码等非话音信息占用 2个路时隙, 因此称这种帧结构的基群为 PCM 30/32路系统。
①每帧有 32个路时隙(0TS , 1TS , …, 31TS ②
· Z kH 抽样速率, 或抽样周期为125s μ(即帧周期T =125s μ ,帧长度 bit 256832=?。
·路时隙s s n T t C μμ91. 332
125===。
·位时隙(1bit 占用时间 ns s l t t C B 488891. 3===
μ。 ·数码率 s kbit n l f n
T l t t f s C B B /2048328800011=??=??====。
③ PCM 30/32路系统的高次群,如二次群、三次群等均是以基群系统作为基本单元,所以也称 PCM 基群为一次群。
2. 帧同步时隙 0TS
① 0TS 4-7同步码周期S T s μ。
图 4-7 帧同步时隙 0TS
②奇帧的 0TS 0TS 为﹛ 111A 11111﹜,如图 4-7所示,当帧同步是 1A 为 0;当帧失步时 1A 为 1,告诉对方收端已经出现失步,无法工作。
3. 30个话路时隙:1TS ~15TS , 17TS ~31TS
1TS ~15TS 分别传送第 1~15路(1CH ~15CH 的语音信号, 17TS ~31TS 分别传送第 16~30路(16CH ~30CH 的语音信号。
s kbit l f s /6488000=?=?。
4. 信令与复帧同步时隙:16TS
当 16TS 用于传送随路信号时,在 16TS 时隙内传送包括复帧同步信号、复帧失
步对告及各路的信令信号, 它的安排是 0F 子帧的 16TS 时隙用于传复帧失步对告码及复帧同步码, 1F 16TS 2F 子帧的 16TS 时隙传送第 2路和第 17路的信令信号,以此类推,如图 4-8所示。
图 4-8 信令与复帧同步时隙 16TS
传递的是随路线路信令, 有前向和后向之分。主叫向被叫发送的信令信号称为前向信令信号,如占用(主叫摘机、拨号、拆线(主叫挂机等;被叫向主叫发送的信令信号称为后向信令信号,如被叫摘机、被叫挂机、示闲等。
5. 复帧
16个帧合起来称为一个复帧(F 0~F 15 , 复帧周期为 ms s 216125=?帧μ。
4.2.2 PCM 30/32路定时系统
1. 定时系统及其分类
(1
PCM 通信是时分制多路复用通信。各话路信号分别在不同时间进行抽样、编码,然后送到接收端依次解码、分路,再重建恢复出原始语音信号。上述对信号的处理过程都是在规定的时间内进行的。定时系统负责提供各种定时脉冲,以保证系统整个部件能在规定的时间内准确、协调地工作。
(2 定时脉冲的分类
定时系统产生 PCM 通信系统中所需要的各种定时脉冲,这些脉冲主要有:①供抽样与分路用的抽样脉冲(称为路脉冲 ;
②供编码与解码用的位脉冲;
③供标志信号用的复帧脉冲等。
(3 定时系统分类
属式的意思是收端定时系统的时钟是从 PCM 信码流中提取出来的,其本身没有时钟源。
2. 发端定时系统
(1 发端定时系统的构成
PCM 30/32路发端定时系统主要由时钟脉冲发生器、位脉冲发生器、路脉冲发生器、 TS 0和 TS 16路时隙脉冲发生器以及复帧脉冲发生器组成,发端定时系统原理框图如图 4-9所示。
图 4-9 发端定时系统方框图
(2 各类定时脉冲的用途及其时序关系
①主时钟脉冲(CP
PCM 30/32路系统的时钟频率为
Z s CP kH l n f f 20488328000=??=??= (4-1 式中, s f 为抽样频率, n 为路时隙数, l 为编码位数。
时钟频率的稳定度一般要求小于 61050-?, 即允许 2048kH Z 的误差应为
±100kH Z 。
②位脉冲(D 1~D 8
·位脉冲共有 8相,用D 1, D 2, D 3,…, D 8表示,每相的位脉冲宽度为 s s bit
μμ244. 02
488. 021==; ·位脉冲的重复频率 Z Z D kH kH f 2568
2048==。 ·路脉冲时钟源 CP CH 的脉宽为 s bit μ95. 14=,为 D 7, D 8, D 1和 D 2四位码; 重复频率 Z CP kH f CH 256=。
2048kH Z 主时钟经 8分频再进行位时钟时序分配,从而获得D 1, D 2,…, D 8共8个位脉冲。再由 D 3和 D 7去触发 RS 触发器获得路脉冲的时钟源 CP CH , 如图4-10(a所示。
4-10 (a 时钟脉冲与位脉冲和路脉冲时钟源的时序关系
③路脉冲(CH 1~CH 30、 0
S T '、 16S T ' ~CH 在发端用来抽样以实现多路复用, 0
S T '和 16S T '两个路脉冲用于产生 TS 0、 TS 16路时隙脉冲。在收端用于控制各个分路门实现各路信号的分离。
·PCM 30/32路制式帧结构中有 32个路时隙,故路脉冲的相数为 32相;
·路脉冲的脉宽为s bit μ95. 14=;
·路脉冲的重复频率 Z Z CP CH kH kH n f f CH 832
256===
。
④路时隙脉冲(TS 0、 TS 16
在发送端用来插入某些特殊的码位或信息,接收端用于检出这些码,如帧同步码和信令码。 ·路时隙脉冲的相数为 2;
·路时隙脉冲的脉宽为s bit μ91. 38=;
·重复频率 Z TS kH f 8=。
·复帧脉冲源 CP F 的脉宽为s bit μ5. 62128=,重复频率 Z CP kH f F
8=。 CP CH 经 32分频产生 0
S T ', CH 1 , CH 2,…, 16S T ', CH 16,…, CH 30等路脉冲, 0
S T '展宽成 8bit (8个位脉冲的宽度,就得到用作帧同步时隙的路时隙脉冲 TS 0,路时隙脉冲 TS 16的形成过程与 TS 0完全一致。
图 4-10 (b 路脉冲时钟源与路脉冲、路时隙脉冲与复帧时钟源的时序关系⑤复帧时钟源与复帧脉冲的时序关系最后由 TS0 和 TS16 去触发 RS 触发器以获得复帧脉冲源 CPF，CPF 经 16 分频产生 F1，F2，…，F16 等复帧脉冲。图 4-10 (c 复帧时钟源与复帧脉冲的时序关系 11
3.收端定时系统 (1 收端定时系统的构成接收端定时系统的构成与发送端定时系统基本相同，不同之处是它没有主时钟源，而是由时钟提取电路代之，即收端定时系统为从属式，如图 4-11 所示。图中由于收端定时系统产生位脉冲、路脉
冲、复帧脉冲等的方法与发端定时系统一样故被省略。 2048kHZ 时钟提取电路CP D1 位脉冲发生器图 4-11 收端定时系统方框图 (2 收端定时时钟提取①收端定时提取的作用时分多路复用系统的一个重要问题是同步问题，即解决位同步、帧同步和复帧同步。 ·要做到接收端与发送端的位同步（时钟同步）则要求接收端的时钟频率与发送端时钟频率完全保持相同。为了实现位同步，在 PCM 通信系统中，采用从收端收到的信息码流中提取发端定时信息的方式来实现位同步，这种方式称为收端定时提取； ·同时为使收端的信码能正确判决，必须使收端的时钟脉冲与收端的信号码元间有一定的相位关系。②收端定时提取电路定时提取一般采用谐振槽路提取时钟方式，其方框图如图 4-12 所示。它由全波整流、调谐放大、相移和整形电路等组成。图 4-12 谐振槽路定时提取电路方框图 12
·均衡放大：将失真的接收信号波形均衡放大成适合于抽样判决的均衡波
形。 ·全波整流：双极性波形经全波整流后变为单极性波形，以便获取发端时钟频率（传码率）。 ·调谐放大：从单极性波形中提取发端时钟频率成分并将其放
大。 ·相移：相移电路的相移特性为（4-2）可见，调整电阻 R 值可以改变输入信号的相移：当时，；时，。实际的相移变化范围在 0～ 1200 左右。 ·整形：相移后的单频正弦信号经整形电路整形得到收端时钟脉冲序列。③收端采用定时时钟提取的方式获得时钟相当于已经实现了位同步。第 4 章作业题： 1. PCM30/32 路系统 1 帧有多少 bit？帧周期是多少？计算出总比特率和话音信号比特率。 2.PCM30/32 路定时系统中的位脉冲的作用是什么？为什么其重复频率选为 256kH Z ？ 13
