王家官庄旧村改造项目二期 筏 板 基 础 施 工 方 案 施工单位：江苏茂盛建设有限公司 编制：黄正传 审核：崔盛庆 日期：二〇一一年十二月二日 1.编制依据 1.设计施工图纸； 3.《11G101-1》图集； 4.《11G101-2》图集； 5.《11G101-3》图集； 9.《建筑地基基础工程施工质量验收规范》GB50202-2002； 10.《混凝土结构工程施工质量验收规范》GB50204-2002；（2011年版）
11.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011； 12.《建筑电气工程施工质量验收规范》GB50303-2002； 13.《钢筋机械连接技术规程》JGJ107-2010； 2.工程概况 本工程包含18#～23#楼，总建筑面积133222.73平方米。 18#楼32层、建筑面积为210656.14.平方米， 19#楼32层、建筑面积为20707.36平方米， 20#楼32层、建筑面积为16933.56平方米， 21#楼34层、建筑面积为38981.02平方米，22#楼32层建筑面积17420.33平方米，23#楼建筑面积17420.33平方米。基础为梁式筏板基础，主体为框剪结构。设计使用年限为三类50年，抗震设防裂度为6度。 基础垫层为C15混凝土，筏板为上反梁式筏板基础混凝土为C40P8内掺占水泥用量的0。21%的减缩型混凝土防水密实剂FS102， 18#、19#、20#楼基础筏板高为0.7/0.85米，混凝土约556m3，21#楼基础筏板高为0.7/0.85米，有后浇带分为二段每段混凝土约为550 m3，22#、23#楼基础筏板高为0.7/0.85米混凝土约为680 m3 设计抗震等级：抗震等级为三级。 3.施工工艺流程 测量定位放线——基槽开挖——地基钎探——地基处理——测量定位放线——垫层施工——测量定位放线——筏板基础底部钢筋绑扎——筏板基础侧模安装——上返梁底部钢筋绑扎——上返梁顶部钢筋绑扎——筏板基础顶部钢筋绑扎——柱插筋——验收——筏板基础混凝土浇注——混凝土养护防雷接地应随着筏板基础施工随着进行。 4.主要分项工程施工方案 4.1测量定位放线 1.定位点依据：根据业主提供的控制点坐标、标高及总平面布置图、施工图纸进行定位。 2.场区内控制网布置：在各单体工程测量定位放线之前，在场区内布置好测量控制点控制网（包括坐标控制点和高程控制点）。 3.测量工具：
富地·蓝泊湾2#楼 筏板模板支护施工方案 审批： 审核： 编制： 河南六建建筑集团有限公司 二○一一年八月一日
筏板基础模板支护施工方案 一、工程概况 一、工程概况： 富地·蓝泊湾工程位于洛阳高新开发区滨河路与芳泽路交叉口东200m，地下一层地上三十四层，由四栋高层住宅和一个地下车库组成。基础采用筏板基础，上部结构形式为剪力墙结构。总建筑面积约14万平方米，层高：地下室为 m、上部住宅 m，建筑总高度 m。 本工程筏板基础高度是1.6m,土方已经挖至140.900标高周围车库的土方已经挖至141.600，利用主楼车库周围的土方作为模板的支撑点已经不可能，经项目部研究论证采用砖模支护方案 二、编制依据 《高层建筑混凝土结构技术规程》、 《施工手册》 《砌体结构设计》、 《建筑结构荷载规范》、 三、施工前准备工作 1、技术准备 a)、在施工过程中所有施工管理人员均应认真熟悉图纸，相关规范标准，等 相关技术资料，并对施工方案进行理论证 b)、熟悉砌体、混凝土施工工艺标准，对操作人员进行交底。 2、人员准备 （1）相关人员职责 a、项目经理：对工程的质量、环境职业健康安全、进度等负全部责任，协调施工过程中各方面问题。 b、技术负责人：编制筏板基础大体积砼施工方案，对施工员、试验、安全员、环境监督员做二级交底。协助项目经理解决施工过程中的技术问题。 c、施工员：按施工图纸、施工规范标准、施工组织设计、施工方案等组织施工，对工序的工程质量负直接责任。施工本工序前，对施工班组进行技术、安全交底，组织施工班组的自检，检查中发现的问题及时纠正、整改，及时办理隐蔽工程的验收，做好各工序的监控记录。 d、质量员：严格按设计要求，规范规定，对原材料、成品、半成品进行质量检查、监督。做好检验批的质量核定工作，组织报验。及时纠正施工质量通病及违规操作，质量员具有奖罚权和工程质量一票否决权。 e、机械管理员：负责机械管理，保证操作人员持证上岗,督促机械修理人员对机械维护和保养，保证机械的正常运转。对关键机械设备要提前试运转，并备好备用机械设备。
二）筏板基础施工 1.机械土方开挖 基础内的第一层杂填土和第二层粉土应全部清除，根据地质报告土方挖掘深度大概为5.0米深（基础正式开挖前，在建筑物一角选点测试需实际挖土深度）。计划采用30型挖掘机一次挖到基底标高，或者两层挖到基底，为了便于挖掘运输，第一层挖土深度为1～1.5米，第二层挖到中砂层深约为3.5～4.0米，自卸车外运，人工配合。土方挖到基础外300～500mm宽作为工作面。挖土时严格控制按1：8放坡，防止塌方，随时观察土质及测量坡度。基础土方挖完后，灰粉撒出边线，经设计和有关部门验收后进行下步工序施工。 2.粗砾垫层施工 基础杂填土及粉土挖除后，-5.8米以下，大约到-7.5米之间，设计要求用粗砾砂回填并夯实至-5.8米标高，分层厚度为200～300mm ，垫层顶面每边超出基础底边300mm，按宽：高＝1：2向下向外延伸加宽。铺筑粗砂砾时应设置水平木桩或在基础周边侧壁测出控制点。如果基底深度不平，基土面应挖成踏步或斜坡形，搭槎处应注意夯实，应按先深后浅的顺序施工。 工艺流程：检验砂砾质量→分层铺筑砂砾→洒水→夯实或碾压→找平验收（1）分层铺筑粗砂砾 铺筑砂砾的每层厚度，一般为15～20cm，不宜超过30cm，分层厚度可用木桩控制。视不同条件，可选用夯实或压实的方法。大面积的粗砂砾垫层，铺筑厚度可达35cm，宜采用6～10t的压路机碾压。 粗沙砾地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。施工应按先深后浅的顺序进行。 分段施工时，接槎处应做成斜坡，每层接岔处的水平距离应错开0.5～1.0m，并应充分压（夯）实。 洒水：铺筑粗沙砾在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为8%～l2%。 夯实或碾压：夯实或碾压的遍数，由现场试验确定。用水夯或蛙式打夯机时，应保持落距为400～500mm，要一夯压半夯，行行相接，全面夯实，一般不少于3遍。采用压路机往复碾压，一般碾压不少于4遍，其轮距搭接不小于50cm。边缘和转角处应用人工或蛙式打夯机补夯密实。
第一章筏板基础混凝土施工概况 1.1工程概况 1.1.1总体概况 XXXXXXXX保障性住房项目位于XX市XX镇，地块被周边四条道路所包围，分别是XX 路、XX路、XX路、XX街（待建）。总用地面积50146.8平方米，拟建建筑面积215673.5 平方米。在本地块范围内拟建4栋27层、2栋28层的住宅小区。本项目分两个总承包标段，1-4#楼（包括地下室）为I标段，5-6#楼为II标段，本施工方案针对第II标段。 此项目为XX市住宅产业化试点小区，采用工业化技术，按B级体系实施。5#~6#楼（27层）按B级建造。B级体系说明：外墙、楼梯、阳台预制，结构主体现浇混凝土，即内浇外挂体系。 工程名称 XXXXXXXX保障性住房项目总承包二标段工程工程地点 建设单位 代建总承包单位 设计单位 监理单位 施工单位 结构类型外墙、楼梯、阳台预制，结构主体现浇混凝土，即内浇外挂体系 结构层数 地上 27层/ 地下1 层 结构高度m 81 层高(m)地下室3.6、5、5.6，地上标准层高2.8用地面积m24000建筑面积m260000相对标高±0.000 相当于绝对标高83.25m
建筑结构安全等级二级耐火等级一级 抗震抗震设防烈度为七度 1.1.2 筏板概况本工程5#楼A段有筏板基础，面积750㎡，筏板厚度为1500mm，砼总量为1125m3，属于大体积混凝土，在筏板砼浇筑施工时，按附图一布置，由两个砼输送点自东向西浇筑砼。 1.2 现场分析 在筏板基础砼施工时，重点要考虑解决两个问题：一是大体积混凝土的浇灌的施工组织，通过合理的组织，保证砼的浇灌质量，避免出现结构冷缝；二是大体积筏板混凝土一次性浇灌防止开裂的问题，5#楼筏板基础面积约为750㎡，连续面积很大，在组织施工时，我们将砼浇灌时对内外温差的控制，作为防止砼开裂的重点。我公司重点从两个方面来考虑并解决以上问题：一方面通过掺加外加剂及精心设计混凝土配合比，以达到从根本上降低水化热、优化混凝土性能的目的；另一方面通过加强混凝土浇灌过程的组织管理及质量控制。 第二章混凝土配合比设计 2.1 设计要求 承台筏板混凝土的强度等级为C35，抗渗等级为S6。 2.2 混凝土配合比控制 根据现场的实际情况，我司将在筏板混凝土中掺STD-1减水剂，以达到将泵送混凝土的坍落度控制在14-16cm范围内。 2.2.1水灰比的选择： 从工程的防开裂的角度出发，水灰比控制在0.35左右最为理想，但由于大面积施工要满足泵送的需要，坍落度有一定的要求，坍落度选择为14～16cm，根据此坍落度及混凝土的强度等级C35（P6），控制混凝土中的水灰比在0.45左右。 2.2.2砂率的选择： 砂率控制在40%以下，既可保证混凝土的泵送性能，又对混凝土的抗裂较为有利。 2.2.3 水泥的选择： 选择水泥的原则是：水泥的水化热尽量比较低，水泥的强度发展时间较长，同时该品牌水泥的质量相对稳定，选用42.5MP普通硅酸盐水泥，控制好水泥的单方用量。 2.2.4骨料的选择： 砂子选择偏中砂，含泥量控制在1%以下。碎石选择级配较好、粒径为5～30mm的的石子，同时要控制石子的含泥量在0.8%以内。 2.2.5 外加剂的选择： 本工程使用天地STD-1外加剂。通过外加剂的减水作用，可在满足泵送的前提下，尽量减小水灰比；缓凝作用不仅便于施工，还使得混凝土的水化热的释放过程得以延缓，使混凝土的温升的峰值降低，有利于防止裂缝的产生；使用外加剂的混凝土获得≥0.02%的膨胀率，也对防止混凝土的开裂有一定的好处。 2.2.6 掺合料的选择： 选用一级粉煤灰作为掺合料，其用量控制合理，不仅可提高混凝土的泵送性能，还可通过部分替代作用，减少水泥用量，达到降低混凝土的水化热的综合效果。 第三章混凝土生产、运输及输送质量控制
筏板基础施工方案 一、工程概况 本工程包含八幢房屋及地下室车库，总建筑面积118711.72m2。建筑层数：5#楼地上层数8+1，地下1层；6#楼地上层数10+1，地下层数2层；7#楼地上层数17，地下层数2层；8#楼地上层数4，地下层数2层；9#——12#楼地上层数20，地下层数2层；框架、剪力墙结构。结构安全等级二级，地基基础设计等级为甲级，设计使用年限为50年。 二、基础设计 1.根据依据业主提供的由由四川省蜀通岩土工程公司2010年5月编制的《阳城实业光华项目岩土工程勘察报告》。进行基础设计岩土工程勘察报告: 本工程场地土属中硬场地土，场地类别为Ⅱ类,特征周期为0.45s。本工程场地内地质层详勘察报告。 2.根据岩土工程勘察报告，场地土地下水按环境类型，地层渗透性对混凝土及钢筋无腐蚀性,对钢结构具弱腐蚀 性。 3. 根据岩土工程勘察报告及上部结构形式，主楼用筏板基础，板面标高及厚度详基础图；纯地下车库部分采用独立柱基加防水板。基础持力层为稍密~密实卵石 层,承载力特征值为 320KPa.在部分地段基础底面下分布有一定厚度杂填土、细砂或者松散卵石层,不能满足设计要求需作处理;具体处理方法待地基验槽后再定。 4.抗浮设计水位标高为511.00m。地下室采用抗浮锚杆加回填土压重抗浮.施工时应采取有效的降水措施，并待主楼施工完及地下室底板,顶板回填后,待地下室的后浇带封闭后才能停止降水;地下室底板回填填料容重应不小于20KN/m 3 5. (a).基坑开挖时，应采取排水及基坑支护措施，防止地表水进入基坑，保证基坑施工安全，并防止对周边建筑物、道路及城市地下管线的不利影响。 (b). 采取机械开挖时，应保护坑底土不受扰动，并在基底设计标高以上保留300mm厚原土层用人工挖除。基坑不得积水，经验收合格后应立即施工基础垫层。 (c). 基础上插筋的直径.数量和位置必须与柱图仔细核对并固定，经验收合格后方可浇砼。 (d). 基础施工时若发现地基实际情况与设计要求不符时须通知有关单位共同研究处
一、施工工艺流程 测量定位放线→垫层施工→测量定位放线→筏板基础钢筋绑扎→筏板基础侧模安装→柱插筋→验收→筏板基础混凝土浇注→混凝土养护 防雷接地应随着筏板基础施工随着进行。 二.主要分项工程施工方案 1、测量定位放线 1.1定位点依据：根据业主提供的控制点坐标、标高及总平面布置图、施工图纸进行定位。 1.2场区内控制网布置：在各单体工程测量定位放线之前，在场区内布置好测量控制点控制网（包括坐标控制点和高程控制点）。 1.3测量工具： 1.3.1场区内坐标控制点和高程控制点设置采用全站仪进行； 1.3.2建筑物坐标点定位采用全站仪进行； 1.3.3建筑物高程控制点设置采用水准仪进行； 1.3.4建筑物轴线定位采用经纬仪进行； 1.3.5其他辅助工具：50m钢尺、木桩、钢筋桩、墨斗、油漆等等。 1.4.建筑物轴线定位：根据已知轴线坐标控制点采用经纬仪进行建筑物轴线的定位，其他相应线采用钢尺进行排尺。 1.5.建筑物标高测量：根据已知高程控制点采用水准仪进行测量建筑物各工序的标高。 2、模板工程 2.1材料选择 模板采用δ=18mm厚九夹板制作加工，采用60×90mm木方模板背楞，木方间距不得超过200mm。 对拉螺栓杆采用φ14圆钢制作，两端丝扣长度不得小于150mm。 模板钢管支撑系统中钢管为φ48×3.5。 2.2模板安装 2.2.1筏板基础侧壁模板
筏板基础侧模支设示意图 2.3模板拆除 筏板基础侧模应待浇筑完毕3d后方可松动对拉螺栓和拆除钢管三角支撑体系，7d后方可拆除基础侧模。 待模板拆除完后应及时将对拉螺杆抽出或切割。 三、钢筋工程 3.1钢筋加工制作 3.1.1.进场钢筋应按级别、种类和直径分类架空堆放，不得直接放置在地上，以免锈蚀和油污，进场钢筋应有出厂质量合格证明，并及时抽样进行复检，复检合格后方可进行加工。 3.1.2.钢筋加工应先按图纸设计要求及《09G101-2》图集、《09G101-3》图集、《06G101-1》图集、《04G101-3》图集和《03G101-1》图集进行翻样，然后经相关部门核认后开始加工。 3.1.3.加工的半成品钢筋应按型号、品种及规格尺寸等挂牌堆放。 3.1. 4.Ⅰ级钢筋末端需做180o弯钩，其圆弧曲线直径不小于钢筋直径的2.5倍，平直部分长度不小于钢筋直径的3倍；Ⅱ级钢筋末端须作90o或135o弯折
久泰能源科技有限公司50万吨/年甲醇项目 贮煤仓工程 筏 板 基 础 模 板 专 项 方 案 编辑人： 审核人： 济南建工总承包有限公司 2013年10月4日

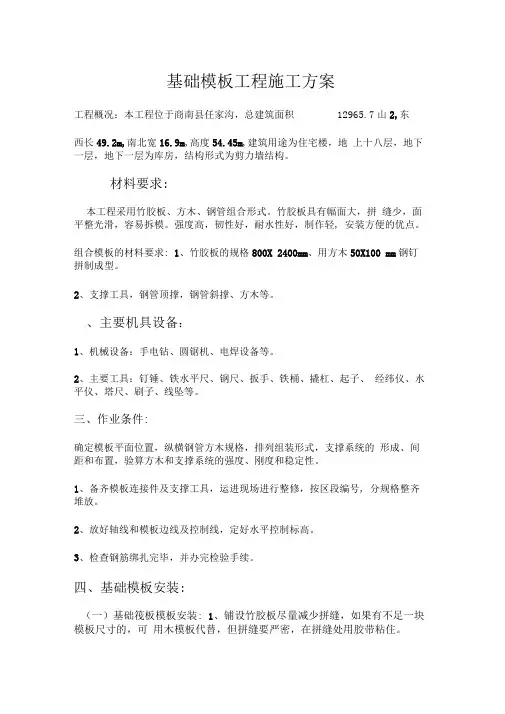

一、材料要求： 本工程采用模板、方木、钢管组合形式。模板具有幅面大，拼缝少，面平整光滑，容易拆模，强度大，韧性好，耐水性好，制作轻，安装方面的优点。 组合模板的材料要求： 1、采用胶合板建筑模板的规格920mm×1830mm×14mm、用方木 50mm×100mm钢钉拼制成型。 2、螺杆采用Φ12、支撑工具，钢管顶撑、钢管斜撑、方木等。 3、钢管采用Φ48*2.75脚手架加固。 二、主要机具设备： 1、机械设备：手电钻、圆锯机、电焊设备等、 2、主要工具：钉锤、铁水平尺、钢尺、扳手、铁桶、撬杠、起子、 经纬仪、水平仪、塔尺、刷子、线坠等。 三、作业条件： 确定模板平面位置，钢管方木规格，排列组装形式，支撑系统的形成、间距和布置，验算方木和支撑系统的强度、刚度和稳定性。 1、备齐模板连接件及支撑工具，运进现场进行整修，按区段编号， 分规格整齐堆放。 2、放好轴线和模板边线及控制线，定好水平控制标高。 3、检查钢筋绑扎完毕，并办完检验手续。 四、基础模板安装：
（一）基础筏板模板安装： 1、铺设模板尽量减少拼缝，如果有不足一块模板尺寸的，但拼缝要严密。 2、模板铺完后，应用卷尺测量模板标高进行校正。同时应检查支柱是否牢固，模板之间拼缝是否严密，如有，应及时纠正。 3、标高校正完后，应及时清理基础内的杂物。 （二）基础后浇带：后浇带两侧用2层铁丝网Φ5@30*30、10*10网支设，用立筋Φ20@500，拉撑Φ16@150、水平筋Φ16@200做辅助加固。 （三）沉降缝：1#-2#筒仓筏板沉降缝处采用模板支设钢管加固、支撑，浇筑3#-4#筒仓时沉降缝处采用泡沫板，泡沫板尺寸满足图纸要求。 五、基础模板拆除：
筏板基础施工 本工程的筏板厚度为1300mm,为大体积混凝土。 1、钢筋工程 本工程钢筋需要量大,规格多,形式复杂,对钢筋工作作如下安排布置: (1)钢筋采购:钢筋采购应严格对供方考核与提出供货要求,特别就是在用于纵向受力钢筋的部位,其钢筋在满足有关国家标准的基础上,还应满足GB50204-2002《混凝土结构工程施工质量验收规范》关于抗震结构的力学性要求。 (2)钢筋材质检验:钢筋进场时材质证明必须齐全,并按试验规定取样进行力学性能,复试合格方可加工使用。 (3)钢筋加工:钢筋加工以在场外集中加工为主,少量可在现场加工棚内集中加工,严格按钢筋翻样图纸执行。钢筋加工包括闪光对焊连接、盘条调直与除锈,断料与成型。 (4)钢筋的加工制作 1)箍筋:箍筋一般都用细钢筋,加工时一般都用人工的方法折弯。这些钢筋切断时可用切断机、钢筋大剪或砂轮锯,切断后应将不同的样式、型号、规格分别放置。成型时,每个样式的箍筋先做一个样板,然后校核各部位尺寸及角度,无误后批量生产。 2)主箍:主筋的加工制作应按图示规格尺寸与规范的规定,端部的锚固应符合要求。光圆钢筋应有弯钩。 3)钢筋的代换:在施工过程中常常遇到钢筋的品种、规格、型号与设计不相符合,可以通过技术部门经过计算,征得设计同意后进行代换。 (5)底板钢筋绑扎 1)底板钢筋开始绑扎之前,基础底线必须验收完毕,特别在柱插筋位置、梁或墙边线等位置线,应用油漆在墨线边及交角位置画出不小于50mm宽,150mm长标记。厚度大于1m的底板,在上层钢筋绑完后,应由放线组用油漆二次确认插筋位置线。 2)底板钢筋施工时,先铺作业面内的底筋,然后再铺上层筋。 3)为保证底板钢筋保护层厚度准确,墙、柱、梁等部位采用特制的砼垫块。因底板钢筋自重大,与保护层等厚度钢筋头作为垫块将底铁垫起,垫块间距为1
一、概况及主要工程量： 本工程基础设计为钢筋砼有梁式筏板基础。筏板平面呈“L”形，筏板厚550mm，宽度22.16m，东西向长度44.36m，南北向长度82.78m。基础梁截面尺寸为400×600mm。砼标号为C25，总方量为1310m3，所用钢筋量150T。在16-18轴间靠近18轴处留有1m宽的贯通后浇带，后浇带砼待主体完工后再浇筑。 二、施工部署及主要施工方案： 模板工程工作量小，施工简便，所以不考虑划分施工段，整体为一个施工段；钢筋及砼浇筑工程，以后浇带为界分为两个施工段，组织简单流水施工。钢筋工程先施工1-16轴（I段），自检、隐检验收合格后浇筑砼。在浇筑I段砼同时继续绑扎18-58轴（II段）钢筋，自检、隐检验收合格后连续浇筑II段砼。（I段砼量约为660m3，II段砼约为650m3）。主要施工方法如下： 1.模板工程 （1）模板采用定型组合钢模板，U型环连接。垫层面清理干净后，先分段拼装，模板拼装前先刷好隔离剂。（隔离剂主要用机油）。外围侧模板的主要规格为1500×300mm、1200×300mm、900×300mm、600×300mm.模板支撑在下部的砼垫层上，水平支撑用钢管及圆木短柱、木楔等支在四周基坑侧壁上。基础梁上部比筏板面高出的50mm 侧模用100mm宽组合钢模板拼装，用铁丝拧紧，中间用垫块或钢筋头支撑，以保证梁的截面尺寸。模板边的顺直拉线较正，轴线、截面尺
寸根据垫层上的弹线检查较正。模板加固检验完成后，用水准仪定标高，在模板面上弹出砼上表面平线。作为控制砼标高的依据。 （2）模的顺序为先拆模板的支撑管、木楔等，松连接件，再拆模板，清理，分类归堆。拆模前砼要达到一定强度，保证拆模时不损坏棱角。 2.钢筋工程 （1）钢筋按型号、规格分类加垫木堆放，覆盖塑料布防雨雪。 （2）盘条I级钢筋采用冷拉的方法调直，冷拉率控制在4%以内。 （3）对于受力钢筋，I级钢筋末端（包括用作分布钢筋的I 级钢筋）做180度弯钩，弯弧内直径不小于2.5d，弯后的平直段长度不小于3d。II级钢筋当设计要求做90度或135度弯钩时，弯弧内直径不小于5d.对于非焊接封闭筋末端作135度弯钩，弯弧内直径除不小于2.5d外还不应小于箍径内受力纵筋直径，弯后的平直段长度不小于10d。 （4）钢筋绑扎施工前，在基坑内搭设高约4m的简易暖棚，以遮挡雨雪及保持基坑气温，避免垫层砼在钢筋绑扎期间遭受冻害。立柱用ф50钢管，间距为3.0m，顶部纵横向平杆均为？ 50钢管，组成的管网孔尺寸为1.5×1.5m，其上铺木板，方钢管等，在木板上覆彩条布，然后满铺草帘。棚内照明用普通白炽灯泡，设两排、间距5m。
承台、筏板基础施工方案 一、工程概况 本工程基础采用人工挖孔桩，桩承台下沉式整体筏板基础，筏板面标高±0.00，（A区局部-1.50），筏板底标高-0.900m，局部筏板底标高为-2.400m，其中下沉的承台底标高在-1.300m至-3.200m之间，共计389个；在基础四周为条形深基础，底标高为-2.500m(在G~K/1轴线之间为-3.200m)。在G—H/35—5轴之间和A—P/4—5轴之间为底标高为-2.000m的条形深基础。筏板总面积约15000m2,共设置有6条后浇带（纵2两条，横向4条），宽1000mm。 二、施工部署 根据工程的关键路线工作安排，以B区的主体结构工程为主导工作，结合现场地形及施工平面布置。施工流向见图。 土方施工采用机械挖填碾实筏板地基，先施工B区5轴~35轴，后开挖1轴~4轴A区部分。对外围及1/G轴的条形深基础，采用机械挖槽，其修坡采取小型反铲挖机配合人工作修整。单桩承台的开挖采取人工开挖。 承台与筏板的基础的模板形式采取砖胎模为主，高于地面部分辅以木模。砖胎模的砌筑顺序应遵循先深后浅、即挖即砌的原则，防止基坑土壁坍塌。为减少施工技术间歇，砖胎模应该随砌随抹，并作砼垫层封闭基底。木模板在钢筋绑扎基本成型后进行封模加固。
防潮层的施工采用SBS卷材铺贴，施工以后浇带分区保证逐区流水施工以便后续工序能及早插入。施工过程中分区验收，浇筑砼保护层。 钢筋绑扎的施工程序为先承台后筏板，先深后浅，逐区成型，方便分区浇筑砼，以后浇带隔断划分施工区。 砼浇筑，大面积砼地坪随捣随抹，一次成型。对砼质量与劳力组织、技术要求比较高，采取样板制。施工时按后浇带分区浇筑，考虑工期因素，按同时浇注使用4台混凝土输送泵的高峰进行生产组织安排。 三、施工方法 1、土方施工方法：详土方开挖回填方案； 土方工程在人工清土至设计标高后，桩头的凿截工作紧跟在土方挖开阶段，密切配合施工，在浇捣垫层前桩头基本上凿截完成，少量可在垫层浇捣后再作修整，垫层施工应紧跟其后进行施工。垫层浇捣完成后，对桩头进行重新修正以达到设计和施工规范要求。 凿桩由人工进行，配备足够空压机、冲击风镐钻和人员作业，确保垫层及时施工，根据设计要求，桩嵌入基础底板内100mm。 人工灌注桩头凿截程序：划出桩留设标高位置，凿除主筋外砼，去除箍筋，中部桩体破碎后，剥离出桩头锚筋。凿除桩头由人工及时清理出场外，统一外运。 基础土方机械挖除后，用人工清土至设计标高，立即组织有关单位进行验槽，办理隐蔽工程记录签证，随后浇捣混凝土垫层，减少基坑体暴露时间，垫层浇捣要严格控制标高平整度，垫层表面要抹平压光后进行养护，然后再施工。垫层上基础轴线弹线完毕后，会同桩基施工单位及时测出桩位偏差情况，并绘制桩位竣工图，资料归档。桩基须经质监站验收合格后，方可进入下道工序。 2、基础模板施工方法：（详基础模板技术交底） 模板主要采用砖胎模，外周边自然地坪较底部位采用木模板和吊模。砖胎模高度在800内时砌120厚，800外砌240厚。 ⑴土层清理、夯实：根据图纸设计尺寸基坑开挖放出砖胎模及粉刷、防潮与保护层厚度，240MM厚砖胎模每边放大265MM（120MM厚砖胎模每边放大145MM）。机械挖至垫层底标高上100MM，然后进行人工清理浮土，打夯机夯实至垫层底标高。砖胎模达到强度后背面填土夯实。余土清运或在筏板底标高范围内铺平夯实。 ⑵尺寸放线：根据现场的控制网格线，利用经纬仪放出各条轴线，根据图纸设计尺寸将桩台及深基础的尺寸每边放大25mm作为砖胎模的内边线，利用轴线放出砖胎模的内边线。 ⑶胎模的砌筑、粉刷：砖胎模的砌筑与粉刷均采用1：3的水泥沙浆。砖胎模高度小于800MM（含800MM）砖胎模厚度为120MM，大于800MM砖胎模厚度为240MM。砖胎模采用1：3的水泥砂浆粉刷15MM厚，在防潮层面粉刷10MM厚1：3水泥砂浆作为保护层，砖胎模的具体砌筑如详图。
筏板基础基础施工工艺 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
一、施工工艺流程 测量定位放线→垫层施工→测量定位放线→筏板基础钢筋绑扎→筏板基础侧模安装→柱插筋→验收→筏板基础混凝土浇注→混凝土养护 防雷接地应随着筏板基础施工随着进行。 二.主要分项工程施工方案 1、测量定位放线 定位点依据：根据业主提供的控制点坐标、标高及总平面布置图、施工图纸进行定位。 场区内控制网布置：在各单体工程测量定位放线之前，在场区内布置好测量控制点控制网（包括坐标控制点和高程控制点）。 测量工具： 1.3.1场区内坐标控制点和高程控制点设置采用全站仪进行； 1.3.2建筑物坐标点定位采用全站仪进行； 1.3.3建筑物高程控制点设置采用水准仪进行； 1.3.4建筑物轴线定位采用经纬仪进行； 1.3.5其他辅助工具：50m钢尺、木桩、钢筋桩、墨斗、油漆等等。 .建筑物轴线定位：根据已知轴线坐标控制点采用经纬仪进行建筑物轴线的定位，其他相应线采用钢尺进行排尺。 .建筑物标高测量：根据已知高程控制点采用水准仪进行测量建筑物各工序的标高。 2、模板工程 材料选择
模板采用δ=18mm厚九夹板制作加工，采用60×90mm木方模板背楞，木方间距不得超过200mm。 对拉螺栓杆采用φ14圆钢制作，两端丝扣长度不得小于150mm。 模板钢管支撑系统中钢管为φ48×。 模板安装 2.2.1筏板基础侧壁模板 筏板基础侧模支设示意图 模板拆除 筏板基础侧模应待浇筑完毕3d后方可松动对拉螺栓和拆除钢管三角支撑体系，7d后方可拆除基础侧模。 待模板拆除完后应及时将对拉螺杆抽出或切割。 三、钢筋工程
表C2-1 工程名称交底日期2016年9月14日 施工单位分项工程名称基础模板 交底提要筏板基础模板安装、拆除技术交底 交底内容： 一、概况： 该厂房位置自然地坪实测平均标高为10.4米，室内±0.000相当于绝对标高11.5米。该基础土方开挖垫层底标高分别为-7.750m、-5.750m、-3.650m、-2.850、-1.85m等五种标高。基坑开挖实际深度为0.75-6.65m。 二、施工准备： 1、熟悉图纸及变更，对图中各部位的构造及工艺要求作到心中有数。绘制配模图，加工模板，作好标记并分类堆放整齐。 2、材料准备 2.1木料：50mm×100mm；板材：多层板：15mm厚；竹胶板: 12mm厚。 2.2模板隔离剂：均应符合相应标准的要求。 其他：工程线绳、托具、卡具、螺栓、φ14拉杆、12#~16#钢丝、各种圆钉等。 3、主要机具 3.1圆锯机、平刨、压刨。 3.2工程线、手锯、钉锤、铁水平尺、钢尺、扳手、钢丝刷、油刷、撬杠、起钉器、水平仪、塔尺等 三、施工方法： 1、筏板采用自制木模板，面板水平背楞采用50mm×100mm木方，立方，间距200mm；模板竖向背楞采用2Φ48×3.5钢管，间距450mm；对拉螺栓间距450mm×450mm；筏板高度2米。施工时先在垫层上放线，按照放样尺寸安装模板。模板安装好后，应另加斜支撑加固，间距1000mm。 2、地下室外墙在底板砼浇筑时根据图纸要求需高出底板30cm，因此需安装吊模，吊模采用木模吊帮支模，吊帮模板采取钢筋支托的方式解决，钢筋支托为在底板内埋设钢筋楔子进行固定， 审核人交底人接受交底人
表C2-1 工程名称交底日期2016年9月14日 施工单位分项工程名称基础模板 交底提要筏板基础模板安装、拆除技术交底 交底内容： 底板钢筋绑扎时，要将预埋支托安装固定牢固，并进行验收。 3、电梯井道模板应按照结构图尺寸制作，采用木模板，做成筒子型，保证尺寸及截面面积，背楞采用50mm×100mm木方，立方，间距200mm，井道底部应用对拉螺栓间距450mm×450mm，井道内模采用木方加固水平支撑，垂直距离500mm，且每个井道模板不应少于三道，每道支撑的每个方向上不应少于3个木方。安装时，相邻电梯井隔墙保证轴线位置和截面尺寸。 四、操作工艺： 弹线→找平、拉线定位→加工或预拼装筏板模板→抄平→校正模板→检查验收。 五、质量标准： 1、一般规定 1.1模板及其支架必须具有足够的承载力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。 1.2模板安装和浇筑混凝土时应对模板及其支架进行观察和维护。发生异常情况时，应及时进行处理。 1.3模板安装应拼缝严密平整，不漏浆、不错台、不跑模，不涨模、不变形。封堵缝隙的胶条、压缝塑料泡沫条等物，不得突出模板表面，严防浇入混凝土内。预埋件、螺栓、插铁、水电管线、箱盒，应埋设位置尺寸准确，固定牢靠。 2、主控项目： 安装现浇结构的上层模板及其支架时，下层楼板应具有承受上层荷载的承载能力；上、下层支架的立柱应对准，并铺设5cm厚垫板。在涂刷模板隔离剂时,不得沾污钢筋和混凝土接槎处。 3、模板安装的要求： 3.1模板的接缝不得漏浆，在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水； 审核人交底人接受交底人
筏板基础施工方案 Prepared on 22 November 2020
金鼎花园A区筏板基础施工方案 （4-1轴～4-28轴） （1）基础结构设计概况 4-1轴～4-28轴为筏板基础。 （2）施工条件概况 本工程工程钢筋及混凝土体量大、质量要求高，工期非常紧张且场地狭小。为了保证基础有充裕的时间施工，保证按期完成施工任务，应该综合考虑各方面的影响因素，充分酝酿任务、资源、时间、空间的总体布局。 （3）工艺流程及流水施工组织 配合基槽基坑的土方开挖、清理→设置降水点(井) →土方(基坑)夯实→基础砼垫层→砌砖胎模→设置排水沟、集水坑→底板素砼垫层→找平层→结构外防水层→作细石砼保护层→独立基础、筏板基础、框架柱钢筋绑扎、定位→基础梁、底板、剪力墙钢筋绑扎定位→模板支撑(预埋件、预留洞) →止水带钢板安装、焊接→底板、基础梁、剪力墙-4．85m以下(地下室底板上300)的砼浇筑 基础工程的施工流程图
（4）主要分项工程施工方法 1. 施工测量（详工程测量、放线 方案） 2．土方工程采用机械开挖与人工 修槽相结合的方法，在开挖的过程中 严格控制，不得超挖，不得欠挖。在 槽外侧围以土堆并开挖水沟，防止地面水流入。 3．垫层及防水施工 本工程在机械挖土的同时，增加人力进行基坑、基槽的土方清理转运，从(28)轴至(1)轴边清土边施工垫层，垫层砼标号为C15，厚度100mm，当每一个部位土方清理完毕后迅速浇筑该部分垫层砼，垫层施工完后进行防水施工。 4. 钢筋工程施工方案 （1）钢筋加工 a. 钢筋进场时，材料验收员应分批验收。外观检查时，要求该批钢筋表面不得有裂缝、结疤和折叠。外观验收合格后，应对每批钢筋抽样送国家建设工程质量检验一级试验室进行力学性能试验，抽样方法和质量标准应符合《砼结构工程施工质量验收规范》 （GB50204—2002）标准规定。然后填写申报表及相关资料，报监理认可后才能进行加工和用于工程上。其它材料也应按上述程序进行验收。
1.4 钢筋混凝土筏板基础 1.4.1施工准备 1.4.1.1材料准备 1.水泥：宜用PO3 2.5号或PO42.5号的普硅水泥，有出厂合格证并经试验合格。 2.砂：中砂或粗砂，含泥量不大于3%。 3.碎石或卵石：粒径20～40mm，含泥量不大于2%。 4.钢筋：品种和规格均应符合设计规定，并有出厂合格证和按规定进行二次试验合格后才能使用。 1.4.1.2作业条件 1. 钢筋按计划进场，现场绑扎筏板梁钢筋骨架，并做好标识。 2. 筏板垫层浇筑完毕，强度达到50%以上。 1.4.2 工艺流程 垫层放线→安放筏板梁钢筋骨架→安装筏板钢筋→安放柱、墙板插筋→支立侧模→浇筑筏板混凝土。 1.4.3 施工方法 1.4.3.1用经纬仪将轴线引放到垫层上，并依据轴线弹出各个柱、墙体边框线； 1.4.3.2画出筏板网片钢筋分布间距，安放筏板梁钢筋骨架。 1.4.3.3安放筏板钢筋，用水泥砂浆垫块支垫。 1.4.3.4安放柱、墙板插筋，其底部用电焊与底层钢筋焊接固定，上部并采用临时支护措施，防止歪斜或倒伏。 1.4.3.5依据避雷及接地设计，将避雷接地铁件与地板钢筋焊接牢固。 1.4.3.6侧模采用钢模支立，用斜撑固定于基坑土层中，斜撑间距＜1.5m。 1.4.4 质量标准 1.4.4.1 保证项目
1. 钢材、砂、石等原材料质量必须达到设计要求和施工规范的规定。 2. 采用商混灌注；其各项技术指标必须符合设计或规范要求 3. 混凝土振捣严密，不得蜂窝漏筋现象； 4. 模型加固牢靠，不得出现跑模、涨模、漏浆现象 5. 施工前固定预留上部主筋，不得位移。 6. 混凝土浇筑后12小时之后及时养护，养护时间为14天以上。 1.4.4.2 允许偏差项目 筏板基础施工允许偏差项目 1.4.5 劳动组织 1.4.5.1劳动力组织方式：采用综合队组织模式。 1.4.5.2施工人员包括技术员、施工员、现场领班人员和作业人员，应根据工程数量、工期要求，在施工组织中进行合理配置。 施工人员配备表
新疆克拉玛依市世纪大厦A 座筏板模板施工方案 编制： 审核： 批准: 新疆永升建设发展有限公司 世纪大厦A座项目部 二00四年五月十二日
基础筏板模板施工方案 一、工程概况 本工程办公主楼地下一层，地上十一层，附楼地下一层，地上两层。工程总建筑面积45916.3㎡，其中地上部分建筑面积39100㎡，地下部分建筑面积6816.30㎡，工程占地面积27985.53㎡。主楼地下一层为五级人防地下室，平时为地下车库，战时为一等人员掩蔽场所和物资库。一～十一层为办公室和小型会议用房。附楼地下一层为设备用房，一～二层为大型会议室。主楼及会议室均使用筏板基础，车道使用条形及独立基础。主楼基础筏板高度为1500㎜，除与会议室连接处的筏板外，外墙外侧部分筏板厚为1525㎜。 二、施工准备 1、测量放线： 根据基础平面图，在垫层上放出筏板控制轴线，依据施工图尺寸弹出筏板外边线。防水保护层(C20细石)施工完后，使用全站仪、经纬仪根据基础平面图及其他相关图纸，引测出地下室墙、柱的轴线及边线，并用红油漆标出轴线及边线位置，在筏板钢筋绑扎完后，把所有墙、柱的位置线均引测至钢筋上，并在钢筋上作出硬印标志，在边线一侧设置控制线，均应作出硬印标志。以便模板安装和校准。 2、使用材料：
筏板侧模使用240砖墙，电梯井加深处及外墙均使用复合木模板。为保证工程质量，进场的各种模板必须是新材料，并严格把好质量关，模板质量不合格的坚决不允许进入施工现场。各种架设工具进场前，必须经过油漆刷新处理，以达到文明整洁的要求。模板材料按施工总平面布置图和规范要求进行堆放，堆放区应避开消防通道及其他道路。 三、模板施工方案 1、筏板模板： 根据筏板边线，在线外留足抹灰层及防水层所需的厚度，用M5.0水泥砂浆砌筑MU7.5红砖240墙,高度为1568㎜, 内侧用砂浆抹灰,抹灰面垂直平整度均应符合模板规范的要求,砌筑用红砖应浇水湿润，砂浆饱满。胎模外侧的排水沟内用40～60mm粒径的卵石填满，回填土按规定要求分层夯实。与会议室连接部分的筏板模板使用钢模板钢管支撑，用1500mm钢模竖向排列，上下两道钢管横楞用12#铁丝与钢模连接，再用钢管支撑固定。 2、电梯井模板： 电梯井模板使用复合木模板，模板高度为800㎜，模板上下各设一道50×100木楞，在木楞外侧采用φ48钢管和12#铁丝与模板连接，模板内侧用钢筋焊于骨架上控制模板位置，模板与模板间用钢管对撑，模板支撑详见附图。
新华丽住宅建设项目35#楼 筏板基础 钢筋分项工程施工方案 编制：审核：审批： 湖北雅华建筑安装有限公司 2017年09月26日
一、工程概况 工程名称：新华丽住宅建设项目35#楼 建设单位：蕲春新华丽置业投资有限公司 施工单位：湖北雅华建筑安装有限公司 监理单位：黄石市建设监理有限公司 设计单位：深圳机械院建筑设计有限公司 勘察单位：湖北省地质勘察基础工程公司 监督单位：蕲春县建设工程质量与安全监督站 本工程全称为新华丽住宅建设项目35#楼，建设地点在蕲春县漕河镇，建筑结构为框剪结构，建筑设计使用年限50年，屋面防水等级Ⅰ级，耐用年限15年，建筑类别三类，耐火等级为二级，建筑抗震防裂度为基本设防烈度6度，建筑面积：32406.00平方米（为不计容建筑面积），31层，标准层层高3.00米，总高95.40米，为高层建筑。 二、编制依据 1、设计图纸及施工合同 2、相关技术标准、规范、规程 《工程测量规范》GB50026-2011 《建筑工程施工质量验收统一标准》GB50300-2013 《钢筋焊接及验收规程》JGJ18-2010 《施工现场临时用电安全技术规范》JGJ46-2005 《建筑施工安全检查标准》JGJ59-2011 《建筑机械使用安全技术规程》JGJ33-2001 工程建设标准强制性条文 3、其他相关规定 三、工艺流程 首先根据图纸要求的间距用墨斗弹出纵横方向的钢筋位置线→根据墨线布底部钢筋→底部纵横向钢筋绑扎→钢筋马凳设置→上部钢筋位置、间距标注→上部钢筋布置→上部钢筋绑扎。 四、作业条件 1、钢筋进场后检查是否有出厂材质证明、产品合格证书，完成复试，并按指定位置、规格、使用部位、编号等进行分类堆放。 2、钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。 3、检查已加工好的钢筋规格、形状、数量是否正确。 4、做好抄平放线工作，弹好水平标高线、筏板基础外边线及控制线。 5、做好筏板垫层表面的清理工作。 五、施工工具
后浇带施工方案 一、后浇带模板 本工程后浇带分为底板后浇带，外墙后浇带，现浇梁、楼板后浇带。 1.1底板后浇带 1.1.1底板后浇带的做法 按照设计要求，底板后浇带设置钢板止水带及铺设专用钢板网，具体做法如下图： 1.1.2底板后浇带闸槎： 后浇带闸槎采用钢丝网片，用 14钢筋做龙骨，间距300㎜进行固定，以确保砼浇筑时钢丝网不鼓胀漏浆，详见下图：
1.2.1现浇梁、楼板后浇带的做法
1.2.2现浇梁、楼板后浇带的支护 为确保结构支撑体系的安全，后浇带模板采用独立的支撑，与平台模板连接处断开，不影响平台模板的拆除。裙房采用钢管支撑间距1000，因后浇带设计宽度1000，所用竹胶合板宽为1220，这样两侧各有110宽度，可确保后浇带两侧模板支撑拆除后有110宽钢筋砼受后浇带支撑体系支撑。后浇带龙骨与相邻板块断开，长度不得超过1300， 以保证不影响两侧板块的模板拆除。板后浇带的支模见下图所示： 后浇带两侧梁属于臂结构，应在梁底中间部位采用加密支撑钢管。后
浇带的留槎在梁的部位使用双层5㎜孔眼铅丝网，背面用 16钢筋固定牢靠；在板的部位使用竹夹板根据钢筋的间距锯口支设，以确保钢筋保护层的准确。 后浇带覆盖保护：在浇筑后浇带两侧平台后，在后浇带边浇高内无杂物。 1.3外墙后浇带30㎜的砼带用于拦住养护水。后浇带上方先覆盖一层塑料薄膜或彩条布，再覆盖一层竹夹板，以保持后浇带 二、后浇带钢筋绑扎 钢筋绑扎时后浇带两侧的砼垫块及马凳应增加用量，确保钢筋网片高度和保护层。后浇带范围内的马凳和垫块边也应加密放置。对于设计要求的在后浇带处的加密钢筋，必须在第一次施工后浇带一侧钢筋时绑扎完成。 三、后浇带砼施工
筏 板 基 础 专 项 施 工 方 案 编制人： 审核人： 审批人： 公司 二〇一三年四月一十三日
1、编制依据及说明 1.1编制依据： 1.1.1施工合同书及设计图纸 1.1.2国家强制性技术质量标准、施工验收规范、规程 1.1.3工艺标准及操作规程、图集 1.1.4企业《质量、环境、职业健康安全管理手册》 1.1.5建筑施工手册第四版第二册 1.2编制说明： 1.2.1本施工方案为为本工程筏板基础专项施工方案。 1.2.2本专项施工方案对该基础进行指导性施工。 2、工程概况简介 该工程位于凯里市龙场镇的省道旁，四周交通便利，道路畅通。 该工程由一层地下室和四层标准层构成。总建筑面积大约有2249.28m2，结构形式为钢筋砼薄壁框架构成。本建筑物的底标高为-3.330，顶标高为。 本工程基础设计原槽浇筑1.5m厚筏板基础，基础置于换填褥垫层上，其砼强度等级为C30（掺水泥用量5%的微膨胀剂ZY）；垫层150mm厚,砼强度等级为C30；定位轴线:3#楼F-S/4-15,平面几何尺寸:（0.6＋2.3＋1.9＋2.7＋0.6）×（1.0＋3.3＋3.4＋3.9＋1.0），4#楼h-q/26-34,平面几何尺寸:（0.8＋4.0＋2.9＋0.8）×（0.6＋4.35＋4.7＋0.9），5#楼H-T/45-54,平面几何尺寸:（1.85＋3.6＋3.3＋0.8）×（0.9＋3.4＋4.1＋3.1＋1.250），其顶标高-12.4m,底标高为 -14.05m,根据现行国家标准, 筒体筏板基础属大体积砼结构，如何控制好砼在水化过程中内外温差不大于25℃，防止砼出现温度应力裂缝和干缩裂缝的产生是施
目录 令狐采学 1.编制依据2 2.工程概况2 3.施工工艺流程3 4.主要分项工程施工方案4 4.1测量定位放线4 4.2基槽开挖4 4.3地基钎探4 4.4地基处理5 4.5模板工程5 4.5.1材料选择5 4.5.2模板安装6 4.5.3模板拆除8
4.6钢筋工程8 4.6.1钢筋加工制作8 4.6.2钢筋绑扎9 4.6.3钢筋连接13 4.7混凝土工程14 筏板基础施工方案 1.编制依据 1.设计施工图纸； 2.《现行建筑施工规范大全》版； 3.《09G1012》图集； 4.《09G1013》图集； 5.《06G1011》图集； 6.《03G1011》图集； 7.《04G1013》图集； 8.《建筑地基地处理技术规范》JGJ79； 9.《建筑地基基础工程施工质量验收规范》GB50202；
10.《混凝土结构工程施工质量验收规范》GB50204； 11.《建筑施工扣件式钢管脚手架安全技术规范》GB50204； 12.《建筑电气工程施工质量验收规范》GB50303； 13.《钢筋机械连接通用技术规程》JGJ107； 14.《大体积混凝土施工规范》GB50496。 2.工程概况 牙克石医药工业园项目电厂锅炉基础为上返梁式筏板基础，筏板基础厚度为800mm，上返梁厚度分别为：1500mm和2200mm，筏板基础尺寸为26.85*25.94m。 混凝土：一次性浇筑混凝土量达到了1000m3，混凝土为C30。 钢筋：钢筋一般为HPB235（Ⅰ级钢）和HRB335（Ⅱ级钢）。 设计抗震等级：抗震等级为三级。
3.施工工艺流程 测量定位放线——基槽开挖——地基钎探——地基处理——测量定位放线——垫层施工——测量定位放线——筏板基础底部钢筋绑扎——筏板基础侧模安装——上返梁底部钢筋绑扎——上返梁顶部钢筋绑扎——筏板基础顶部钢筋绑扎——柱插筋——验收——筏板基础混凝土浇注——混凝土养护防雷接地应随着筏板基础施工随着进行。 4.主要分项工程施工方案 4.1测量定位放线 1.定位点依据：根据业主提供的控制点坐标、标高及总平面布置图、施工图纸进行定位。 2.场区内控制网布置：在各单体工程测量定位放线之前，在场区内布置好测量控制点控制网（包括坐标控制点和高程控制点）。 3.测量工具： 1）场区内坐标控制点和高程控制点设置采用全站仪进
