YFB-2型空压机微机保护装置
KZB-3型
空压机风包超温保护装置
使
用
说
明
书
郑州广众科技发展有限公司
《煤矿安全规程》
第四百三十九空气压缩机的风包，在地面应设在室外阴凉处，在井下应设在空气流畅的地方。在井下，固定式压缩机和风包应分别设在2个硐室内，风包内的温度应保持在120℃以下，并装有超温保护装置，在超温时可自动切断电源和报警。
风包上必须装有动作可靠的安全阀和放水阀，并有检查孔，必须定期清除风包内的油垢。新安装或检修后的风包，应用1.5倍空气压缩机工作压力做水压试验。在风包出口管路上必须加装释压阀，释压阀的口径不得小于出风口管的直径，释放压力应为空气压缩机最高工作压力的1.25-1.4倍。
尊敬的用户
使用本空压机风包综合保护装置前，必须认真阅读本使用说明书，按说明书要求使用和维护！
2
目录
一、简介 (4)
二、工作原理 (4)
三、主要功能 (4)
四、安装调试 (4)
五、工作及调试过程 (6)
六、故障及处理 (6)
七、规格 (7)
八、使用注意事项 (7)
九、售后服务承诺 (7)
3
一、简介
KZB-3型空压机风包超温保护装置是我公司根据矿山空压机的特点和要求研制开发的一种安全保护仪器。该仪器能对空压机的各故障点进行测试，数显温度数值直观准确，并且可声光报警。可对设备的安全运行起到有效的保护作用。
二、基本原理
KZB-3型空压机风包超温保护装置通过对风包温度信号的采集，实现对空压机风包的超温保护。该装置主机由高精度测控微处理器、数据存贮器、输入输出开关量接口及键盘等组成。高精度测控微处理器分时检测、处理设备接口电路输入的数据信号，经过程序的数据处理，再输出至控制电路完成压风机的超温保护功能。数显风包温度检测点的温度超过温度设定值事，装置切断空压机急停回路，同时声、光报警。该装置抗干扰能力强，实用可靠，可广泛应用于煤矿、冶金、矿山、化工等行业。
三、主要功能：
1.数显一路温度测定值：本装置可数显风包温度；
2.超温报警功能：当测定的风包温度超过设定温度（出厂设定120℃）时其对应输出报警指示灯变亮，其对应输出报警指示灯变亮时，警报器输出高强度报警；
3.喇叭报警保护控制输出后，设备中的保护继电器输出，控制压风机
停机。
4. 调试过程中脱机功能；保护温度可自行设定；
四、安装调试
本装置由主机、一路温度传感器和输出继电器等组成。其安装过程如下：
1.主机安装：将KZB-3型空压机风包超温保护装置安装于压风机房内，
4
5 电源采用AC220V 供电。
2.温度传感器安装：本装置为一路温度传感器来检测风包温度，温度传感器有三只引线端子，需接三根线至主机，即有两根线并联接至主机，如下图所示：
A B C
温度传感器
接
线端子
代号
以下均以每只温度传感器的引线如上图所示定义为A 、B 、C 。 温度传感器应安装在风包储气罐对应的检测点
其接线如下：
输入3芯航空插头：（注：应与本保护装置后面板的‘温度’字样对
应）
插头序号温度传感器名称温度传感器接线
1#2#3# 风包温度1（红+）、2（蓝-）、3（蓝-）注：1#端子为正极，2#端子为负极，3#端子为负极。
温度传感器为：高精度数字式热电阻传感器
五、工作及调试过程
1.接通电源：
打开主机电源，前面板温度显示窗口均应正常显示对应状态。
2.显示及调试说明：
⑴将温度传感器分别正确地安装于对应的测温点位置，数显窗
口将显示正确的温度值。
⑵当温度指示窗口超过120℃（出厂设定），则说明其对应的测温
点超温，同时喇叭报警。温控仪面板上面“ALM”字样的红灯亮起，正
常状态下为不亮。
3．复位功能
本保护装置在风包超温保护的情况下，带故障消除后待空压机操作工确认故障解除且现场安全后才能再次开起，防止风包温度偏
差引起空压机频繁启停。
4．空压机报警功能
当风包超过120℃时，该风包超温保护装置报警并停机。
5. 空压机停机功能
本保护装置在风包出现超温的情况下，空压机自动停车停机。
6.本保护装置可以实现一台保护器控制一台空压机的功能（注：根
据现场情况来处理）
六、故障及处理
6
1.打开电源开关，主机无显示：检查电源；
2.温度数显窗口显示“HH”，则说明该路温度传感器断线，或传感器
损坏，应及时检修；
七、规格
1.主机电输入电源：AC 220V 0.3A；
2.环境温度：0℃～40℃；环境湿度≤85%；
3.主机外型尺寸：长×宽×高 440mm×360mm×220mm；
4.继电器触点容量均为220V 10A。
八、使用注意事项
1.接通电源前一定要反复检查各连接线，以确认接线无误；
2.本装置外壳必须可靠接地；

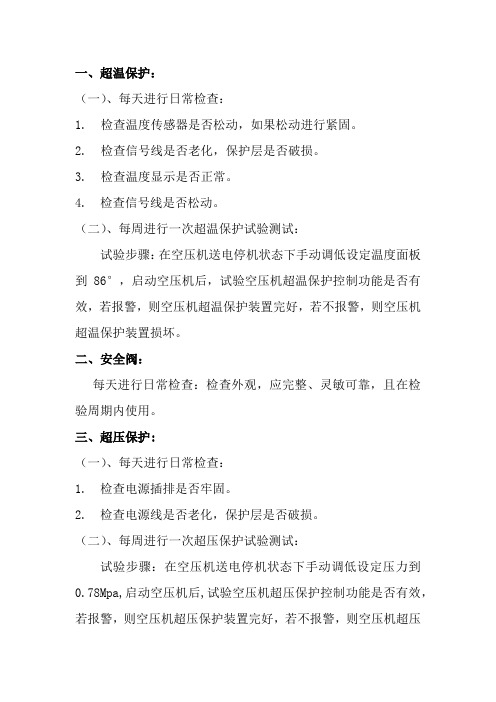

3.操作人员必须每日检查本装置的功能，如有异常现象应立即维修；
4.在全部接线完毕后整机调试时，应通知各有关部门注意安全。
5.输出继电器应接中间继电器转换后控制压风机的开和停。
本产品主机保修一年（温度传感器除外）。
九、售后服务承诺
本产品只限于在正常情况使用下，由于原器件或制造工艺所造成的损坏而进行保修。
对于意外重压、跌落、严重变形的损坏及随机传感器，本公司不负保修责任。
KZB-3型空压机风机超温保护装置及释压阀的安装步骤
警告：安装前必须将风包及管路内的压缩空气放空
一、空压机风包综合保护装置的安装（螺杆式空压机）
1、空压机风包综合保护功能的安装（如图（1）所示）
7
8
热敏传感器的安装：
①将主机装置放在机房合适的位置
②将温度传感器与其所配套的三通连接在一起，再将风包储气罐上面的压力表取下，安装在所配三通的压力表接口上，随后把整套的三通外螺纹端，旋转连接在风包储气罐上面的压力表接口处（注：温度传感器的安装必须要配带‘O ’型垫圈，防止漏气，压力表的安装及整套三通与风包储气罐的连接必须用生胶带做好防漏气处理） 2、安全控制回路的安装：
取适当的两芯线缆将一端分别连接在控制回路上，另一端串联接在压风机急停回路上。
3、电源
本机器使用的电源为交流220V电源，需要安装一个三孔插座。（注意：接地必须可靠）
KZB-3型空压机综合保护装置的操作：
1、复位：当储气罐超温时空压机综合保护装置保护输出时，故障灯亮起；只有当工作人员确认工矿安全后按下复位按钮空压机才能再次启动。
2、脱机：当本空压机综合保护装置只用于温度检测并报警而不对空压机保护时可以打成脱机模式，同时脱机指示灯亮起。
二、风包释压阀的安装（如图（2）所示）
在出风口管路上焊接与释压阀尺Array寸相匹配的三通装置，将释压阀
固定在三通座上（释压阀方向严
禁朝下）
注意：如产品使用不当或出现故
障，严禁非专业人员打开保护器！只需将保护器后面的电源开关关掉，压风机正常运行不影响生产。请客户尽快与我公司联系，我们会为您提供满意的售后服务。
产品保修一年，终身保修。
