Xxxxxxxx检测有限公司
混凝土劈裂抗拉强度试验报告
报告编号：10141400008
注：①自收到报告之日起，若对报告检验有异议，应在15日内提出
②该报告无公司检测章、无授权人签名、复印件未重新加盖章，均属无效。
③检验结果仅对受检样本/样品的本次检验有效。
试验：地址：
审核：电话：
批准：邮编：

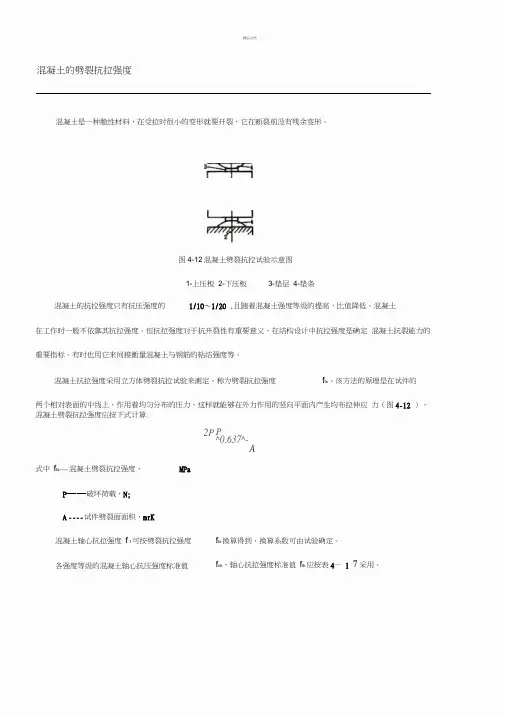

附件：国家级工法文本范例混凝土的劈裂抗拉强度 混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有 残余变形。 图 4-12 混凝土劈裂抗拉试验示意图 1-上压板2-下压板3-垫层4- 垫条 混凝土的抗拉强度只有抗压强度的 1/10～1/20，且随着混凝土强度等级 的提高，比值降低。混凝土在工作时一般不依靠其抗拉强度。但抗拉强度对于抗 开裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。 有时也用它来间接衡量混凝土与钢筋的粘结强度等。 混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度
f ts。该方法的原理是在试件的两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应力（图4-12），混凝土劈裂抗拉强度应按下式计算： 式中 f ts——混凝土劈裂抗拉强度，MPa； P——破坏荷载， N； A——试件劈裂面面积， mm 2。 混凝土轴心抗拉强度f t可按劈裂抗拉强度f ts换算得到，换算系数可由试验确定。 各强度等级的混凝土轴心抗压强度标准值f ck、轴心抗拉强度标准值 f tk 应按表 4－1７采用。 表 4－17混凝土强度标准值（N/mm2） 强混凝土强度等级
度 C C C C C C C C C C C C C C 种 类15 20 25 30 35 40 45 50 55 60 65 70 7580 f 1 1 1 2 2 2 2 3 3 3 4 4 4 5 ck 0.0 3.4 6.7 0.1 3.4 6.8 9.6 2.4 5.5 8.5 1.5 4.5 7.4 0.2 f 1 1 1 2 2 2 2 2 2 2 2 2 3 3 tk .27 .54 .78 .01 .20 .39 .51 .64 .74 .85 .93 .99 .05 .11 还需注意的是，相同强度等级的混凝土轴心抗压强度设计值f c、轴心抗拉强度设计值f t低于混凝土轴心抗压、轴心抗拉强度标准值 f ck、f tk。
实验十九水泥混凝土抗压、抗折、劈裂抗拉强度试验 一、试验目的 1、测定砼抗压强度确定砼的强度等级，评定砼质量。 2、测定砼抗折强度评定道路砼施工质量，同时它是水泥砼路面设计的重要指标。 3、劈裂法测定砼抗拉强度，了解砼抗拉性能。 二、仪器设备 万能试验机，劈裂钢垫条，三合板垫层(或纤维板垫层)。 三、试验步骤 (一) 抗压强度试验 1、从养护室取出试件，先检查其尺寸及形状，相对两面应平行，表面倾斜偏差不得超过0.5mm。量出棱边长度，精确至1mm。试件受力截面积按其与压力机上下接触面的平均值计算。试件如有蜂窝缺陷，应在试验前三天用浓水泥浆填补平整，并在报告中说明。在破型前，保持试件原有湿度，在试验时擦干试件。 2、以成型时侧面为上下受压面，将试件放在球座上，球座置于压力机中心，几何对中侧面受载。 3、加荷：砼强度等级小于C30的混凝土取0.3～0.5MP a/s的加荷速度；强度等级不低于C30时则取0.5～0.8MP a/s的加荷速度，当试件接近破坏而开始迅速变形时，应停止调整试验机油门，直至试件破坏，记下破坏极限荷载。 (二) 抗折(抗弯拉)强度试验 1、从养护室取出并检查试件，如试件中部1/3长度内有蜂窝，该试件应立即作废。 2、在试件中部量出其宽度和高度，精确至1mm。 3、安放试件，支点距试件端部各50m，侧面受载。 4、加荷：加载方式为三分点双点加荷，加荷速度为0.5-0.7MP a/s，直至试件破坏，记下破坏极限荷载。 (三) 劈裂抗拉强度试验 1、从养护室取出并检查试件。 2、量测试件尺寸，精确至1mm。 3、安放试件，几何对中，放妥垫层垫条，其方向与试件成型时顶面垂直。 4、加荷：砼强度等级低于C30时，以0.02-0.05 MP a/s的速度连续而均匀地加荷，当砼强度等级不低于C30时，以0.05-0.08 MP a/s的速度加荷，直
精心整理水泥砼圆柱体劈裂抗拉强度试验作业指导书 1.目的及适用范围 适用于各类水泥砼圆柱试件和现场芯样的劈裂抗拉强度。 注：括号中数字为试件中集料公称最大粒径，单位：mm。标准试件的最短尺寸大于公称最大粒径4倍。 3.2本试件应同龄期者为一组，每组为3个同条件制作和养护的砼试
件。 3.3对于现场芯样，长径比大于等于1。适宜的长径比在1.9~2.1之间，最大长径比不能超过2.1。芯样最小直径为100mm，直径至少是公称最大粒径的2倍。芯样在进行强度试验前需进行调湿，一般应在标准养护室养护24h。 （2）台秤。（3）盛样器（袋）或铁盘等。 （4）干冰（固体CO2）。（5）试样标签。 （6）其他：镐、铁锹、量尺（绳）、毛刷、硬纸、棉纱等。
3.方法与步骤 3.1准备工作 （1）确定路段。可以是一个作业段、一天完成的路段，或按相关规范的规定选取一定长度的检查路段。 （ （5）将钻取的芯样妥善盛放于盛样器中，必要时用塑料袋封装。 （6）填写样品标签，一式两份。一份粘贴在试样上，另一份作为记录备查。
（7）对钻孔的路面坑洞，应采用同类型材料填补压实，但取样时留下的水分应用棉纱等吸走，待干燥后再补坑。 4.圆柱试件的劈裂试验步骤 4.1至试验龄期时，自养护室取出试件，用湿布覆盖，避免其湿度变化。测量出直径、高度并检査外形，尺寸量测至1mm。 4.2在试件中部划出劈裂面位置线，圆柱体的母线公差为0.15mm。这两条母线应位于同一轴向平面内，彼此相对，两条线的末端在试件的端面上相连，应为通过圆心的直径，以明确标明承压面。将试件、劈裂夹具、垫条和垫层如图所示放在压力机上，借助夹具两侧杆，将试件对中。开动压力机，当压力机压板与夹具垫条接近时，调整球座使压力均匀接触试件。当压力到5kN时，将夹具的侧杆抽掉。 4.3当混凝土的强度等级小于C30时，加荷速度为0.02MPa/s-0.05MPa/s；当混凝土的强度等级大于等于C30且小于C60时，加荷速度为0.05MPa/s-0.08MPa/s；当混凝土的强度等级大于等于C60时，加荷速度为0.08MPa/s-0.10MPa/s。当试件接近破坏而开始迅速变形时，不得调整试验机油门，直至试件破坏，记下破坏极限荷载F （N）。 5.试验结果
胶粘剂拉伸强度试验标准在胶接接头受拉伸应力作用时，有三种不同的接头受力方式。 (1)拉伸应力和胶接面互相垂直，并且通过胶接面中心均匀地分布在整个胶接面上，这一应力均匀拉伸应力，又称正拉伸应力。 (2)拉伸应力分布在整个胶接面上，但力呈不均匀分布，此种情况称为不均匀拉伸。 (3)和不均匀拉伸相比，它的力作用线不是捅咕试样中心，而偏于试样的一端；它的受力面不是对称的，而是不对称的，这种拉伸叫不对称拉伸，人们有时将这一试验叫撕离试验或劈裂试验，以示和剥离相区别。 一.拉伸强度试验(条型和棒状) 拉伸强度试验又叫正拉强度试验或均匀扯离强度试验。 1.原理 由两根棒状被粘物对接构成的接头，其胶接面和试样纵轴垂直，拉伸力通过试样纵轴传至胶接面直至破坏，以单位胶接面积所承受的最大载荷计算其拉伸强度。 2.仪器设备 拉力试验机应能保证恒定的拉伸速度，破坏负荷应在所选刻度盘容量的1 0%-90%范围内。拉力机的响应时间应短至不影响测量精度，应能测得试样断裂时的破坏载荷，其测量误差不大于1%。拉力试验机应具有加载时可和试样的轴线和加载方向保持一致的，自动对中的拉伸夹具。 固化夹具，能施加固定压力，保证正确胶接和定位。 3.试验步骤 (1)试棒和试样试棒为具有规定形状，尺寸的棒状被粘物。试样为将两个试棒通过一定工艺条件胶接而成的被测件。 除非另有规定，其试棒尺寸见表8-4。其试样尺寸的选择视待测胶黏剂的强度，拉力机的满量程，试棒本身材质的强度以及试验时环境因素而定。 表8-4 圆柱形和方形试棒尺寸 试棒直径和边长a/mm 直径/ L/mm 胶接面表面粗糙
b/mm mm 度Ra/um 10±0.1 15±0.1 25±0.1 10 12 15 5 7 9 30 45 50 0.8 0.8 0.8 用于试棒加工的金属材料有45号钢，LY12CZ铝合金，铜，H62黄铜等。非金属材料有层压塑料等。层压制品试棒，其层压平面应和试棒一个侧面平行，试棒上的销孔应和层压平面垂直。 试棒的表面处理，涂胶及试样制备工艺，应符合产品标准规定。胶接好试样，以周围略有一圈细胶梗为宜，此时不必清除，若需清除余胶，则应在固化后进行。 (2)试验在正常状态下，金属试样从试样制备完毕到测试之间，最短停放时间为16h，最长为1个月，非金属试样至少停放40h。 试样应在试验环境下停放30min以上，将它安装在拉力试验机夹具上，测试其破坏负荷，对电子拉力机试验机应使试样在(60±20)s内破坏；有时对机械式拉力机则采用10mm/min拉伸速度。 4.结果评定 试验结果以5个试样拉伸强度算术平均值表示，取3位有效数字。 同时应记下每个试样的破坏类型，如界面破坏，胶层内聚破坏，被粘物破坏和混合破坏。 5.影响因素 (1)应力分析粘接接头在受到垂直于粘接面应力作用时，应力分布比受剪切应力要均匀得多，但根据理论推测和应力分布试验证实，在拉伸接头边缘也存在应力集中。为证实这一点，有人采用一定厚度的橡胶胶接在试样中以代替胶黏剂，发现试样在拉伸时，橡胶中部有明显收缩。说明在接头受正拉伸应力作用，剪切应力则集中在试样胶黏剂-空气-被粘体的三者边界处最大，也就是说在这一点上应力最集中。如果我们胶接后两半圆柱体错位大，则试样的轴线偏离了加载方向中心线，这是经常会发生的。那么，就存在有劈应力，而使边缘应力集中急剧增加。当边界应力大到一个临界值时，胶层边缘就发生开裂，裂缝迅速地扩展到整个胶接面上。从对拉伸试样的应力分布进行分析表明，胶接试件的尺寸和模量，胶层的厚度，胶黏剂的模量都影响接头边缘的应力分布系数大小，因此也必然会影响它的强度值。和拉伸剪切试样一样，加载速度和试样温度也影响拉伸强度。 (2)试样尺寸
抗压与劈裂抗拉强度 试验
6 抗压强度试验 6.0.1 本方法适用于测定混凝土立方体试件的抗压强度，圆柱体试件的抗压强度试验见附录B。 6.0.2 混凝土试件的尺寸应符合本标准第3.1节中的有关现定。 6.0.3 试验采用的试验设备应符合下列规定： 1 混凝土立方体抗压强度试验所采用压力试验机应符合本标准第4.3节的规定。 2 混凝土强度等级≥60时，试件周围应设防崩裂网罩。 当压力试验机上、下压板不符合本标准第4.6.2条规定时，压力试验机上、下压板与试件之间应各垫以符合本标准第4.6节要求的钢垫板。 6.0.4 立方体抗压强度试验步骤应按下列方法进行： 1 试件从养护地点取出后应及时进行试验，将试件表面与上下承压板面擦干净。 2 将试件安放在试验机的下压板或垫板上，试件的承压面应与成型时的顶面垂直。试件的中心应与试验机下压板中心对准，开动试验机，当上压板与试件或钢垫板接近时，调整球座，使接触均衡。 3 在试验过程中应连续均匀地加荷，混凝土强度等级＜C30时，加荷速度取每秒钟0.3～0.5MPa；混凝土强度等级≥C30且＜C60时，取每秒钟0.5～0.8MPa；混凝土强度等级≥C60时，取每秒钟0.8～1.0MPa。 4 当试件接近破坏开始急剧变形时，应停止调整试验机油门，直至破坏。然后记录破坏荷载。 6.0.5 立方体抗压强度试验结果计算及确定按下列方法进行：
1 混凝土立方体抗压强度应按下式计算： 混凝土立方体抗压强度计算应精确至0.1MPa 2 强度值的确定应符合下列规定： 1）三个试件测值的算术平均值作为该组试件的强度值（精确至 0.1MPa）； 2）三个测值中的最大值或最小值中如有一个与中间值的差值超过中间值的15%时，则把最大及最小值一并舍除，取中间值作为该组试件的抗压强度值； 3）如最大值和最小值与中间值的差均超过中间值的15%，则该组试件的试验结果无效。 3 混凝土强度等级＜C60时，用非标准试件测得的强度值均应乘以尺寸换算系数，其值为对200mm×200mm×200mm试件为1.05；对100mm×l00mm× l00mm试件为0.95。当混凝土强度等级≥C60时，宜采用标准试件；使用非标准试件时，尺寸换算系数应由试验确定。 6.0.6 混凝土立方体抗压强度试验报告内容除应满足本标准第1.0.3条要求外，还应报告实测的混凝土立方体抗压强度值。 9 劈裂抗拉强度试验 9.0.1 本方法适用于测定混凝土立方体试件的劈裂抗拉强度，圆柱体劈裂抗拉强度试验方法见附录D。
混凝土强度试验 一、混凝土抗压强度 1、实验名称：混凝土立方体抗压强度试验 2、实验的目的意义 ①了解并掌握混凝土的强度指标； ②学会抗压实验的测量方法。 3、实验基本原理 根据混凝土立方体抗压强度可以评定混凝土强度等级。 4、实验仪器设备 ①压力试验机或万能试验机。精度示值的相对误差应在2%以内。 ②试模。由铸铁或钢制成的立方体，规格视骨料最大粒径选用（见表5-4）。 ③标准养护室。温度20℃、相对湿度大于90%。 ④振动台。频率50 Hz，空载振幅0.5mm。 ⑤捣棒、小铁铲、金属直尺、镘刀等。 表5-4 试模尺寸与骨料最大粒径、插捣次数选用表 5、试件制备 ①按表5-4选择同规格的试模3只组成一组。将试模拧紧螺栓并清刷干净，内壁涂一薄层矿物油，编号待用。 ②试模内装的混凝土应是同一次拌和的拌合物。坍落度小于或等于70mm 的混凝土，试件成型宜采用振动振实；坍落度大于70mm的混凝土，试件成型宜采用捣棒人工捣实。 a.振动台成型试件：将拌合物一次装入试模并稍高出模口，用镘刀沿试模内壁略加插捣后，移至振动台上，开动振动台，振动至表面呈现水泥浆为止，刮去多余拌合物并用镘刀沿模口抹平。
b.捣棒人工捣实成型试件：将拌合物分两层装入试模，每层厚度大致相等。插捣按螺旋方向从边缘向中心均匀进行。插捣底层时，捣棒应贯穿整个深度，插捣上层时，捣棒应插入下层深度20～30mm。插捣时捣棒应保持垂直不得倾斜，并用抹刀沿试模内壁插入数次，以防止试件产生麻面。每层插捣次数如试表4.1，然后刮去多余拌合物，并用镘刀抹平。 c.成型后的试件应覆盖，防止水分蒸发，并在室温20℃环境中静置1～2昼夜（不得超过两昼夜），拆模编号。 d.拆模后的试件立即放在标准养护室内养护。试件在养护室内置于架上，试件间距离应保持10～20mm，并避免用水直接冲刷。 注：当缺乏标准养护室时，混凝土试件允许在温度为20的静水中养护；同条件养护的混凝土试样，拆模时间应与实际构件相同，拆模后也应放置在该构件附近与构件同条件养护。 6、测定步骤 试件从养护地点取出后，应尽快进行试验，以免试件内部的温湿度发生显著变化。 ①将试件擦拭干净，测量尺寸，并检查外观。试件尺寸测量精确至1mm，据此计算试件的承压面积。如实测尺寸与公称尺寸之差不超过1mm，可按公称尺寸进行计算。 试件承压面的不平度应为每100mm长不超过0.05mm，承压面与相邻面的不垂直度不应超过±1°。 ②将试件安放在试验机的下压板上，试件的承压面应与成型时的顶面垂直。试件的中心应与试验机下压板中心对准。 ③开动试验机，当上压板与试件接近时，调整球座，使接触均衡。 ④应连续而均匀地加荷，预计混凝土强度等级小于C30时，加荷速度每秒 0.3～0.5MPa；混凝土强度等级大于或等于C30时，加荷速度每秒0.5～0.8MPa。当试件接近破坏而开始迅速变形时，停止调整试验机油门，直至试件破坏，然后记录破坏荷载。 7、数据记录及数据处理或结果分析 试件的抗压强度f 按下式计算（精度至0.1MPa），即 cu
水泥混凝土立方体劈裂抗拉强度试验(T0560-2005) 6.3.1 目的和适用范围 本试验规定了测定混凝土立方体试件的劈裂抗拉强度方法，本试验适用于各类混凝土的立方体试件。 6.3.2 试件制备 本试件应同龄期者为一组，每组为3个同条件制作和养护的混凝土试块。 6.3.3 仪器设备 6.3.3.1 压力机或万能试验机。 6.3.3.2 劈裂钢垫条和三合板垫层（或纤维垫层）。 钢垫条顶面为直径150mm弧形，长度不短于试件边长。木质三合板或硬质纤维板垫层的宽度为20mm，厚为3～4mm，长度不小于试件长度，垫层不得重复使用。 6.3.4 试验步骤 6.3.4.1 试件从养护地点取出后，擦拭干净，用湿布覆盖，测量尺寸，检查外观，在试件中部划出劈裂面位置线。劈裂面与试件成型时的顶面垂直，尺寸测量精确到1mm。 6.3.4.2 试件放在球座上，几何对中，放妥垫层垫条，其方向与试件成型时顶面垂直。 6.3.4.3 当混凝土强度等级小于C30时，以0.02MPa/s～0.05MPa/s的速度连续而均匀地加荷；当混凝土强度等级大于等于C30且小于C60，以0.05MPa/s～0.08MPa/s 的速度连续而均匀地加荷；当混凝土强度等级大于等于C60时，以0.08MPa/s～0.10MPa/s连续而均匀地加荷。当试件接近破坏时，应停止调整油门，直至试件破坏，记录破坏荷载，准确至0.01kN。 6.3.5 试验结果计算 6.3.5.1 混凝土立方体劈裂抗拉强度 f按下式计算： ts
20.637ts F F f A A π== 式中：ts f ──混凝土劈裂抗拉强度（MPa ）； F ──极根荷载（N ） A ──试件劈裂面面积（mm 2）。 6.3.5.2 劈裂抗拉强度测定值的计算及异常数据的取舍原则，同《混凝土立方体抗压强度试验》规定。结果计算精确到0.01Mpa 。
水泥混凝土立方体劈裂抗拉强度试验作业指导书 1 目的和适用范围 本方法规定了测定水泥混凝土立方体试件的劈裂抗拉强度的方法和步骤。 本方法适用于各类水泥混凝土的立方体试件。 2仪器设备 2.1压力机或万能试验机：应符合T0551中的2.3的规定。 2.2劈裂钢垫条和三合板垫层（或纤维板垫层）。钢垫条顶面为半径75MM的弧形，长度不短于试件边长。木质三合板或硬质纤维板垫层的宽度为20MM，厚为3MM至4MM，长度不小于试件长度，垫层不得重复使用。 2.3钢尺：分度值为1MM。 3试件制备和养护 3.1试件尺寸符合T0551表T0551-1的规定。 3.2本试件应同一龄期为一组，每组为3个同条件制作和养护的混凝土试块。 4试验步骤 4.1至试验龄期时，自养护室取出试件，用湿布覆盖，避免其湿度变化。检查外观，在试件中部划出劈裂面位置线，劈裂面与试件成型时的顶面垂直。尺寸测量精确至1MM。 4.2试件放在球座上，几何对中，放妥垫层垫条，其方向与试件
成型时顶面垂直。 4.3当混凝土的强度等级小于C30时，加荷速度为0.02MP/S～0.05MP/S；当混凝土的强度等级大于等于C30且小于C60时，加荷速度为0.05MP/S～0.08MP/S；当混凝土的强度等级大于等于C60时，加荷速度为0.08MP/S～0.10MP/S。当试件接近破坏而开始迅速变形时，不得调整试验机油门，直至试件破坏，记下破坏极限荷载F（N）。 5试验结果计算 5.1混凝土立方体劈裂抗拉强度?按下式计算： ?=2F/πA=0.637F/A 式中: ?—混凝土立方体破裂抗拉强度（MP）； F—极限荷载（N）； A—试件破裂面面积（M2）,为试件横截面面积。 5.2破裂抗拉强度测定值的计算及异常数据的取舍原则为:以3个试件测值的算术平均值为测定值。如3个试件中最大值或最小值中如有一个与中间值的差超过中间值的15%时,则取中间值为测定值；如有两个测值与中间值的差均超过上述规定时,则该组试验结果无效。计算结果精确到0.01MP。
第四节水泥混凝土芯样劈裂强度试验方法水泥混凝土路面强度的控制指标是弯拉或劈裂强度。由于弯拉强度试件成型及试验过程比较麻烦，现多用劈裂强度宋代替。 需要强调的一点是快速无破损方法与传统的钻芯试验方法比较，有其较大的优势，但不能代替钻芯的劈裂强度试验结果，也不能代替试验室标准条件下的弯拉强度，不适宜作为仲裁试验或工程验收的最终依据。 1.目的和适用范围 从硬化混凝土结构物中钻取和检查芯样，测定芯样的劈裂抗拉强度，作为评定结构品质的主要指标。 2．仪具与材料 （1）压力机。 （2）劈裂夹具、木质三合板垫条。 3.试验方法与步骤 1）检查 （1）外观检查：每个芯样应详细描述有无裂缝、接缝、分层、麻面或离析等情况，必要时应记录以下事项： ①集料情况：估计集料的最大粒径、形状及种类，粗细集料的比例与级配。 ②密实性：检查并记录存在的气孔及其位置、尺寸与分布情况。必要时应拍下照片。 （2）测量
①测平均直径d m：在芯样的中间及两面各1/4处按两个垂直方向测量三对数值确定芯样的平均直径d m，精确到1．omm。 ②测平均长度L m；取芯样直径两端侧面测定钻取后芯样的长度及端面加工后的长度，精确至1．0mm。 （3）表面密度：如有必要，应测定芯样的表观密度。 2）试验步骤 （1）试件的制作：试件两端平面应与它的轴线相垂直，误差不应大于士10，端面凹凸每100mm不超过0.O5mm，承压线凹凸不应大于0.25mm。 2）湿度控制：试验前试件应在（20士2）℃的水中浸泡40h，从水中取出后立即进行试验。 如有专门要求，可用其他养护或湿度控制条件。 （3）劈裂试验 ①将试件、劈裂垫条和垫层放在压力机上，借助夹具两侧杆， 将试件对中。 ②开动压力机，当压力机压板与夹具垫条接近时调整球座使压力均匀接触试件。当压力加到5kN时，将夹具的侧杆抽出，以（60土4）N／s的速度连续、均匀加荷，直至试件劈裂为止，记下破坏荷载，精确至0．01KN。 4，计算 计算芯样劈裂抗拉强度R a。
混凝土劈裂抗拉强度试验 （一）目的和适用范围 本试验规定了测定混凝土立方体试件的劈裂抗拉强度方法，本试验适用于各类混凝土的立方体试件。 （二）试件制备 1．采用边长150mm方块作为标准试件，其最大集料粒径应为40mm。 2．本试件应同龄期者为一组，每组为3个同条件制作和养护的混凝土试块。 （三）仪器设备 劈裂钢垫条和三合板垫层(或纤维板垫层)，如图3-2所示。 图3-2 劈裂试验用钢垫条（单位：mm） 1-上压板；2-下压板；3-垫层；4-垫条钢垫条顶面为直径l50mm弧形，长度不短于试件边长。木质三合板或硬质纤维板垫层的宽度为15～20mm，厚为3～4mm，垫层不得重复使用。 （四）试验步骤 1．试件从养护地点取出后，擦拭干净，测量尺寸，检查外观，在试件中部划出劈裂面位置线。劈裂面与试件成型时的顶面垂直，尺寸
测量精确至lmm 。 2．试件放在球座上，几何对中，放妥垫层垫条，其方向与试件成型时顶面垂直。 3．当混凝土强度等级低于C30时，以0.02～0.05MPa/s 的速度连续而均匀地加荷；当混凝土强度等级不低于C30时，以0.05～0.08MPa/s 的速度连续而均匀地加荷，当上压板与试件接近时，调整球座使接触均衡，当试件接近破坏时，应停止调整油门，直至试件破坏，记下破坏荷载，准确至0.01kN ； （五）试验结果计算 1．混凝土劈裂抗拉强度R t ，按下式(3-4)计算： A P R t π2= (3-4) 式中 R t —混凝土劈裂抗拉强度(MPa)； P —极根荷载(N)； P —试件劈裂面面积（mm 2） 2．劈裂抗拉强度测定值的计算及异常数据的取舍原则，同混凝土抗压强度测定值的取舍原则相同。 3．采用本试验法测得的劈裂抗拉强度值，如需换算为轴心抗拉强度，应乘以换算系数0.9。 采用100mm ×100mm ×100mm 非标准试件时，取得的劈裂抗拉强度值应乘以换算系数0.85。 (六)试验记录 水泥混凝土劈裂抗拉强度试验记录见试验报告册。
6 抗压强度试验 6.0.1 本方法适用于测定混凝土立方体试件的抗压强度，圆柱体试件的抗压强度试验见附录B。 6.0.2 混凝土试件的尺寸应符合本标准第3.1节中的有关现定。 6.0.3 试验采用的试验设备应符合下列规定： 1 混凝土立方体抗压强度试验所采用压力试验机应符合本标准第4.3节的规定。 2 混凝土强度等级≥60时，试件周围应设防崩裂网罩。 当压力试验机上、下压板不符合本标准第4.6.2条规定时，压力试验机上、下压板与试件之间应各垫以符合本标准第4.6节要求的钢垫板。 6.0.4 立方体抗压强度试验步骤应按下列方法进行： 1 试件从养护地点取出后应及时进行试验，将试件表面与上下承压板面擦干净。 2 将试件安放在试验机的下压板或垫板上，试件的承压面应与成型时的顶面垂直。试件的中心应与试验机下压板中心对准，开动试验机，当上压板与试件或钢垫板接近时，调整球座，使接触均衡。 3 在试验过程中应连续均匀地加荷，混凝土强度等级＜C30时，加荷速度取每秒钟0.3～0.5MPa；混凝土强度等级≥C30且＜C60时，取每秒钟0.5～0.8MPa；混凝土强度等级≥C60时，取每秒钟0.8～1.0MPa。 4 当试件接近破坏开始急剧变形时，应停止调整试验机油门，直至破坏。然后记录破坏荷载。 6.0.5 立方体抗压强度试验结果计算及确定按下列方法进行： 1 混凝土立方体抗压强度应按下式计算： 混凝土立方体抗压强度计算应精确至0.1MPa 2 强度值的确定应符合下列规定： 1）三个试件测值的算术平均值作为该组试件的强度值（精确至0.1MPa）； 2）三个测值中的最大值或最小值中如有一个与中间值的差值超过中间值的
一、试验目的 1、测定砼抗压强度确定砼的强度等级，评定砼质量。 2、测定砼抗折强度评定道路砼施工质量，同时它是水泥砼路面设计的重要指标。 3、劈裂法测定砼抗拉强度，了解砼抗拉性能。 二、仪器设备 万能试验机，劈裂钢垫条，三合板垫层(或纤维板垫层)。 三、试验步骤 (一) 抗压强度试验 1、从养护室取出试件，先检查其尺寸及形状，相对两面应平行，表面倾斜偏差不得超过。量出棱边长度，精确至1mm。试件受力截面积按其与压力机上下接触面的平均值计算。试件如有蜂窝缺陷，应在试验前三天用浓水泥浆填补平整，并在报告中说明。在破型前，保持试件原有湿度，在试验时擦干试件。 2、以成型时侧面为上下受压面，将试件放在球座上，球座置于压力机中心，几何对中侧面受载。 3、加荷：砼强度等级小于C30的混凝土取～s的加荷速度；强度等级不低于C30时则取～s的加荷速度，当试件接近破坏而开始迅速变形时，应停止调整试验机油门，直至试件破坏，记下破坏极限荷载。 (二) 抗折(抗弯拉)强度试验 1、从养护室取出并检查试件，如试件中部1/3长度内有蜂窝，该试件应立即作废。 2、在试件中部量出其宽度和高度，精确至1mm。 3、安放试件，支点距试件端部各50m，侧面受载。 4、加荷：加载方式为三分点双点加荷，加荷速度为，直至试件破坏，记下破坏极限荷载。 (三) 劈裂抗拉强度试验 1、从养护室取出并检查试件。 2、量测试件尺寸，精确至1mm。 3、安放试件，几何对中，放妥垫层垫条，其方向与试件成型时顶面垂直。 4、加荷：砼强度等级低于C30时，以 MPa/s的速度连续而均匀地加荷，当砼强度等级不低于C30时，以 MPa/s的速度加荷，直至试件破坏，记下破坏极限荷载，准确至。 四、结果整理
水泥砼圆柱体劈裂抗拉强度试验作业指导书 1.目的及适用范围 适用于各类水泥砼圆柱试件和现场芯样的劈裂抗拉强度。 2.仪器设备 （1）压力机或万能试验机 （2）劈裂夹具、木质三合扳垫层、钢垫条。钢垫条为平面，厚度不小于10mm，长度不短于试件边长。木质三合板或硬质纤维板垫层的宽度为20mm，厚为3mm ~4mm。长度不小于试件长度，垫层不得重复使用。支架为钢支架。 （3）钢尺：分度值为lmm。 3.试件制备与养护 3.1试件尺寸符合下表规定 注：括号中数字为试件中集料公称最大粒径，单位： mm。标准试件的最短尺 寸大于公称最大粒径 4 倍。 3.2本试件应同龄期者为一组，每组为3 个同条件制作和养护的砼试件。 3.3对于现场芯样，长径比大于等于1。适宜的长径比在1.9~2.1 之间，最大长径比不能超过2.1 。芯样最小直径为100mm，直径至少是公称最大粒径的2 倍。芯样在进行强
度试验前需进行调湿，一般应在标准养护室养护24h。 T 0901-2008 现场取样方法 1.目的与适用范围 1.1适用于路面取芯钻机在现场钻取路面的代表性试样。 1.2适用于对水泥砼面层、沥青混合料面层或水泥、石灰、粉煤灰等无机结合料稳定基层取样，以测定其密度或其他物理力学性质。 1.3本方法钻孔采取芯样的直径不宜小于最大集料粒径的3倍 2.仪俱与材料技术要求（1）路面取芯钻机：牵引式（可用手推）或车载式，钻机由发动机或电力驱动。钻头直径根据需要决定，选用Φ100mm或Φ150mm钻头，均有淋水冷却装置。 （2）台秤。（3）盛样器（袋）或铁盘 等。 （4）干冰（固体CO2）。（5）试样标签。 （6）其他：镐、铁锹、量尺（绳）、毛刷、硬纸、棉纱 3.方法与步骤 3.1准备工作 （1）确定路段。可以是一个作业段、一天完成的路段，或按相关规范的规定选取一定长度的检查路段。 （2）将取样位置清扫干净。 3.2取样步骤 （1）在选取采样地点的路面上，先用封笔对钻孔位置作出标记或画

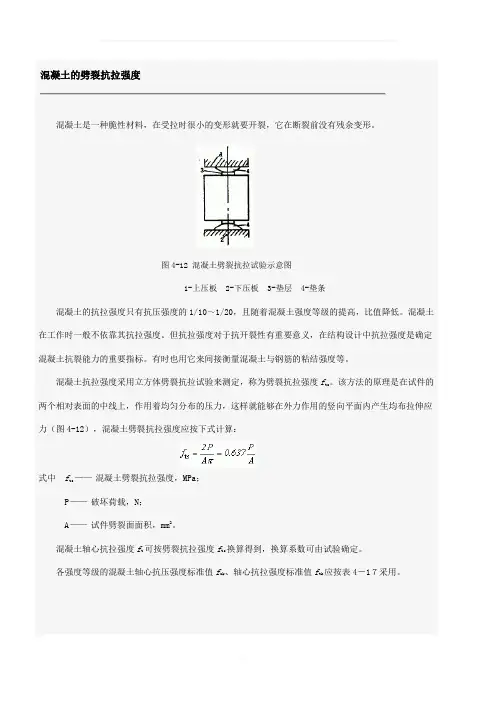

混凝土轴心抗压、轴心抗拉强度设计值 f c 、f t 应按表 4.1.4 采用。 2 注：1 计算现浇钢筋混凝土轴心受压及偏心受压构件时，如截面的边长或直径小于 300mm，则表中混凝土的强度设计值应乘以系数 0.8；当构件质量（如混凝土成型、截面和轴线尺寸等）确有保证时，可不受此限制； 2 离心混凝土的强度设计值应按专门标准取用。 混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有残余变形。 图4-12 混凝土劈裂抗拉试验示意图 1-上压板2-下压板3-垫层4-垫条混凝土的抗拉强度只有抗压强度的1/10～1/20，且随着混凝土强度等级的提高，比值降低。混凝土在工作时一般不依靠其抗拉强度。但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。有时也用它来间接衡量混凝土与钢筋的粘结强度等。 混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度f ts 。该方法的原理是在试件的两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应力（图4-12），混凝土劈裂抗拉
强度应按下式计算： 式中 f ts —— 混凝土劈裂抗拉强度，MPa ； P —— 破坏荷载，N ； A —— 试件劈裂面面积，mm 2。 混凝土轴心抗拉强度f t 可按劈裂抗拉强度f ts 换算得到，换算系数可由试验确定。 各强度等级的混凝土轴心抗压强度标准值f ck 、轴心抗拉强度标准值f tk 应按表4－1 ７采用。 表4－17 混凝土强度标准值（N/mm 2） 还需注意的是，相同强度等级的混凝土轴心抗压强度设计值f c 、轴心抗拉强度设计值f t 低于混凝土轴心抗压、轴心抗拉强度标准值f ck 、f tk 。
